Vue Éclatée BC 360 4S
Retrouvez les pièces détachées, références et repères disponibles pour BC 360 4S.

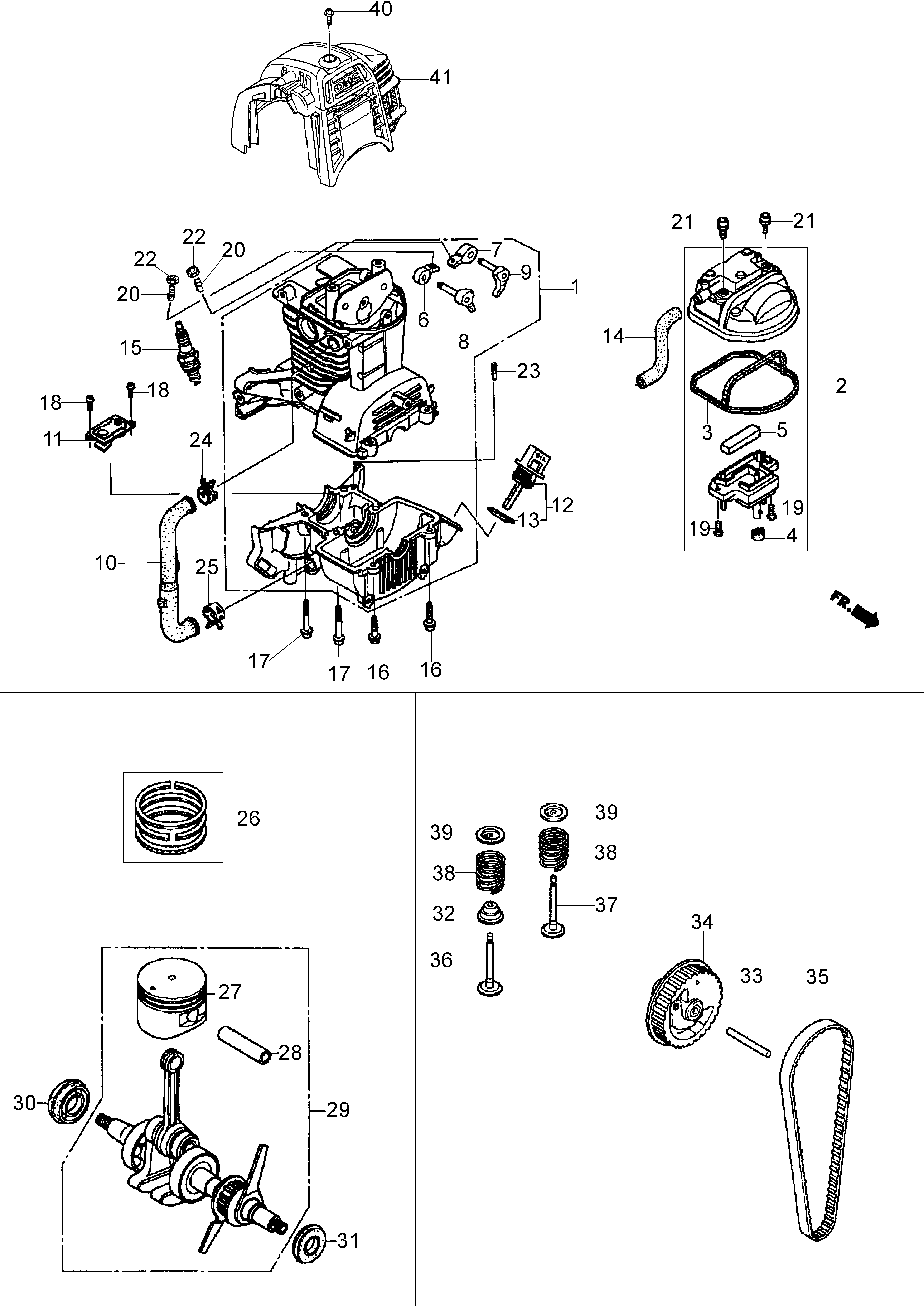

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H10100Z3F405 | Carter moteur | Non reliée | |
| 2 | H12310Z0Z000 | Couvercle | Disponible | Voir la pièce |
| 3 | H12312Z0Z300 | Joint | Disponible | Voir la pièce |
| 4 | H12314Z0H300 | Bague | Disponible | Voir la pièce |
| 5 | H12367Z0H000 | Soupape | Disponible | Voir la pièce |
| 6 | H14431Z0H003 | Bras | Disponible | Voir la pièce |
| 7 | H14441Z0H003 | Bras | Disponible | Voir la pièce |
| 8 | H14730Z0Z000 | Elevateur | Disponible | Voir la pièce |
| 9 | H14740Z0Z000 | Elevateur | Disponible | Voir la pièce |
| 10 | H15422Z0Z000 | Tuyau d | Disponible | Voir la pièce |
| 11 | H15510Z3E000 | Soupape | Disponible | Voir la pièce |
| 12 | H15600Z3F000 | Bouchon | Disponible | Voir la pièce |
| 13 | H15625Z0T800 | Joint | Disponible | Voir la pièce |
| 14 | H15721Z0Z000 | Tuyau | Disponible | Voir la pièce |
| 15 | H31915Z0H003 | Bougie | Disponible | Voir la pièce |
| 16 | H90009Z0H003 | Boulon | Disponible | Voir la pièce |
| 16 | H90009Z0H003 | Boulon | Disponible | Voir la pièce |
| 17 | H90010Z0Z003 | Boulon | Disponible | Voir la pièce |
| 17 | H90010Z0Z003 | Boulon | Disponible | Voir la pièce |
| 18 | H90013Z0H004 | Vis | Disponible | Voir la pièce |
| 18 | H90013Z0H004 | Vis | Disponible | Voir la pièce |
| 19 | H90013Z0Z003 | Vis | Disponible | Voir la pièce |
| 19 | H90013Z0Z003 | Vis | Disponible | Voir la pièce |
| 20 | H90017Z0H000 | Vis | Disponible | Voir la pièce |
| 20 | H90017Z0H000 | Vis | Disponible | Voir la pièce |
| 21 | H90019Z0H003 | Vis | Disponible | Voir la pièce |
| 21 | H90019Z0H003 | Vis | Disponible | Voir la pièce |
| 22 | H90206ZM3000 | Boulon | Disponible | Voir la pièce |
| 22 | H90206ZM3000 | Boulon | Disponible | Voir la pièce |
| 23 | H9430540102 | Goupille élastique | Disponible | Voir la pièce |
| 24 | H950024120008 | Etau | Disponible | Voir la pièce |
| 25 | H950024130004 | Etau | Disponible | Voir la pièce |
| 26 | H13010ZM5000 | Segment | Disponible | Voir la pièce |
| 27 | H13101Z0Z010 | Piston | Disponible | Voir la pièce |
| 28 | H13111ZM5000 | Axe piston | Disponible | Voir la pièce |
| 29 | H13310Z0Z000 | Vilebrequin | Disponible | Voir la pièce |
| 30 | H91212Z3E003 | Bague | Disponible | Voir la pièce |
| 31 | H91214Z3F003 | Bague | Disponible | Voir la pièce |
| 32 | H12209Z3E000 | Bague | Disponible | Voir la pièce |
| 33 | H14126Z0Z003 | Rouleau | Disponible | Voir la pièce |
| 34 | H14320Z0Z000 | Poulie | Disponible | Voir la pièce |
| 35 | H14400Z3F003 | Courroie | Disponible | Voir la pièce |
| 36 | H14711Z0Z800 | Soupape | Disponible | Voir la pièce |
| 37 | H14721Z0Z800 | Soupape | Disponible | Voir la pièce |
| 38 | H14751Z0Z000 | Ressort | Disponible | Voir la pièce |
| 38 | H14751Z0Z000 | Ressort | Disponible | Voir la pièce |
| 39 | H14771Z0H000 | Arrêt | Disponible | Voir la pièce |
| 39 | H14771Z0H000 | Arrêt | Disponible | Voir la pièce |
| 40 | H90015Z0H003 | Vis | Disponible | Voir la pièce |
| 41 | H19720Z0Z000ZD | Couvercle | Disponible | Voir la pièce |

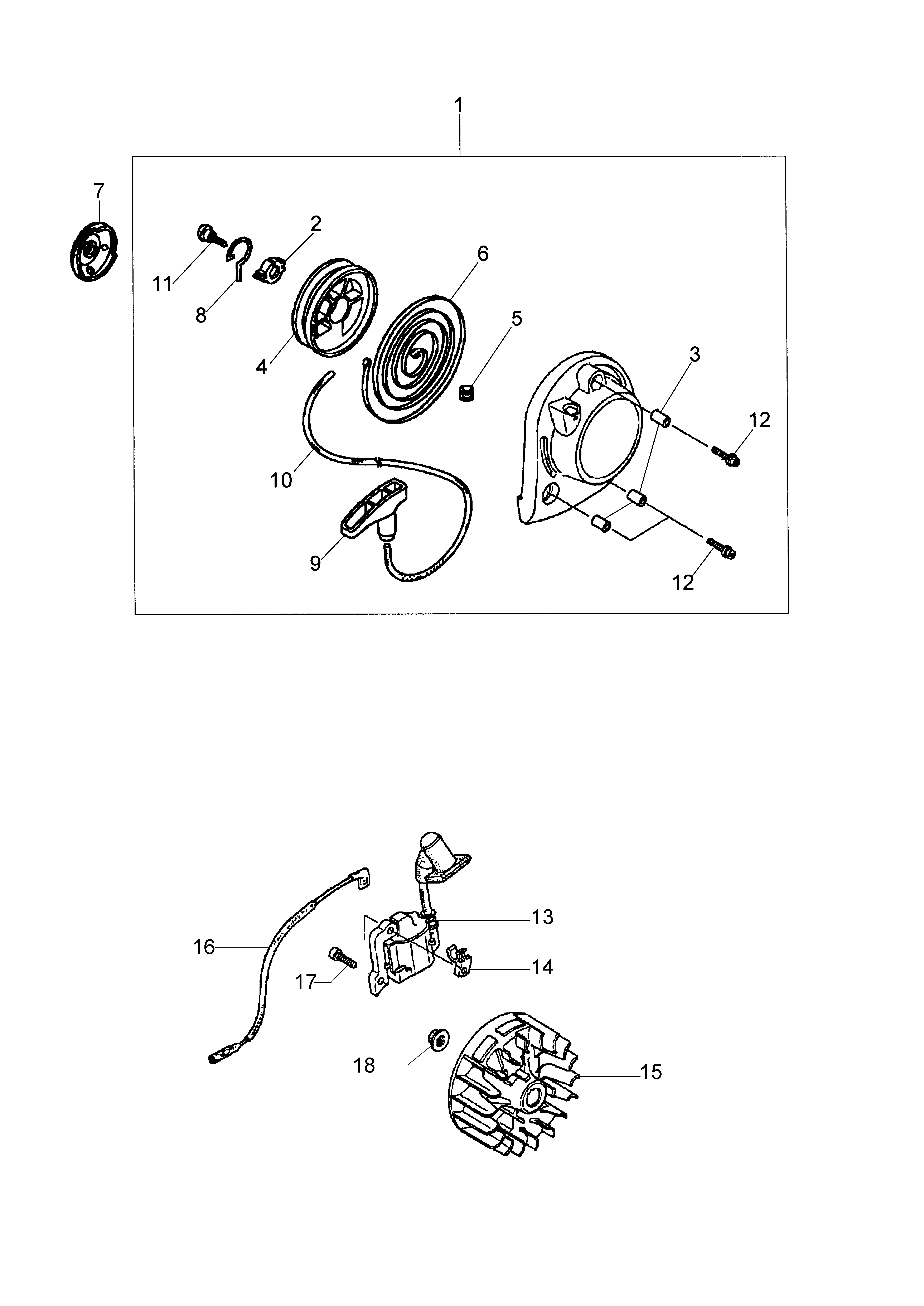

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H28400Z0Z003 | Demarrage complet | Disponible | Voir la pièce |
| 2 | H91504ZM3003 | Collier | Disponible | Voir la pièce |
| 3 | H91506ZM3000 | Bague | Disponible | Voir la pièce |
| 4 | H28421ZM3003 | Poulie | Disponible | Voir la pièce |
| 5 | H28433ZM3003 | Bague | Disponible | Voir la pièce |
| 6 | H28442ZM3003 | Ressort | Disponible | Voir la pièce |
| 7 | H28451Z0H003 | Poulie | Disponible | Voir la pièce |
| 8 | H28459Z0H003 | Fourchette | Disponible | Voir la pièce |
| 9 | H28461ZM3003 | Poignee | Disponible | Voir la pièce |
| 10 | H28462ZM3003 | Cordelette | Disponible | Voir la pièce |
| 11 | H90012ZM3003 | Vis | Disponible | Voir la pièce |
| 12 | H90018Z0H003 | Vis | Disponible | Voir la pièce |
| 12 | H90018Z0H003 | Vis | Disponible | Voir la pièce |
| 13 | H30500Z3F013 | Bobine | Disponible | Voir la pièce |
| 14 | H91506ZM3000 | Bague | Disponible | Voir la pièce |
| 15 | H31110Z3F003 | Rotor | Disponible | Voir la pièce |
| 16 | H32195Z0Z000 | Cable | Disponible | Voir la pièce |
| 17 | H90012Z0H005 | Vis | Disponible | Voir la pièce |
| 18 | H9405008000 | Ecrou | Disponible | Voir la pièce |

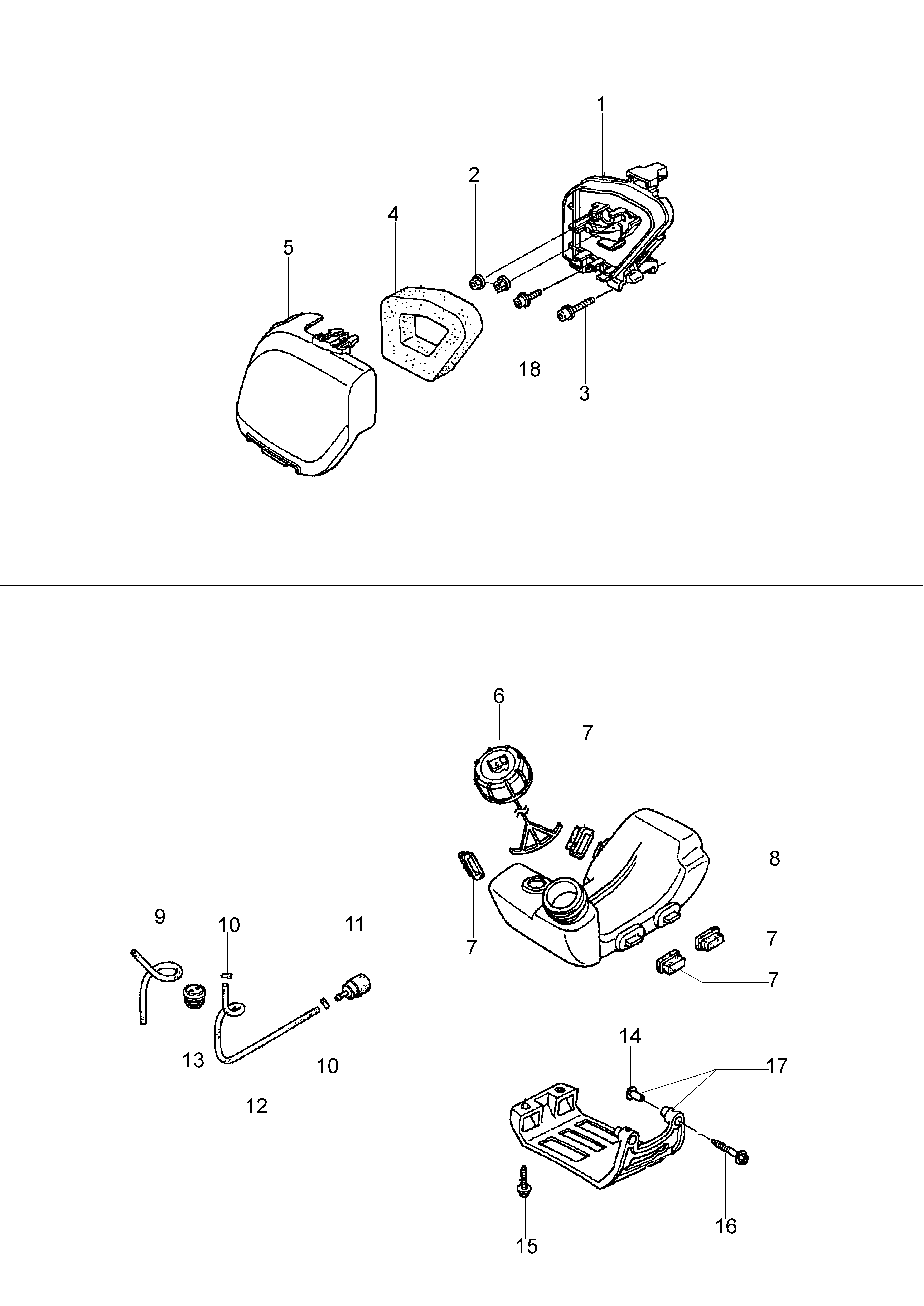

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H17220Z0Z000 | Support filtre | Disponible | Voir la pièce |
| 2 | H9405005000 | Ecrou | Disponible | Voir la pièce |
| 3 | H90010Z0H003 | Vis | Disponible | Voir la pièce |
| 4 | H17211Z0Z000 | Filtre aire | Disponible | Voir la pièce |
| 5 | H17231Z0Z010 | Couvercle filtre | Disponible | Voir la pièce |
| 6 | H17620ZM3817 | Bouchon | Disponible | Voir la pièce |
| 7 | H17533Z0H000 | Anneau ressort | Disponible | Voir la pièce |
| 7 | H17533Z0H000 | Anneau ressort | Disponible | Voir la pièce |
| 7 | H17533Z0H000 | Anneau ressort | Disponible | Voir la pièce |
| 7 | H17533Z0H000 | Anneau ressort | Disponible | Voir la pièce |
| 8 | H17511Z0Z013 | Reservoir | Disponible | Voir la pièce |
| 9 | H17702Z0Z000 | Tuyau | Disponible | Voir la pièce |
| 10 | H91401ZM3003 | Bande | Disponible | Voir la pièce |
| 10 | H91401ZM3003 | Bande | Disponible | Voir la pièce |
| 11 | H17672Z0H003 | Filtre mix | Disponible | Voir la pièce |
| 12 | H17701Z0Z000 | Tuyau | Disponible | Voir la pièce |
| 13 | H17504ZM3003 | Passetube | Disponible | Voir la pièce |
| 14 | H91501Z0H000 | Entretoise | Disponible | Voir la pièce |
| 15 | H90018Z0H003 | Vis | Disponible | Voir la pièce |
| 16 | H90010Z0H003 | Vis | Disponible | Voir la pièce |
| 17 | H17555Z0Z000 | Support | Disponible | Voir la pièce |
| 18 | H90018Z0H003 | Vis | Disponible | Voir la pièce |

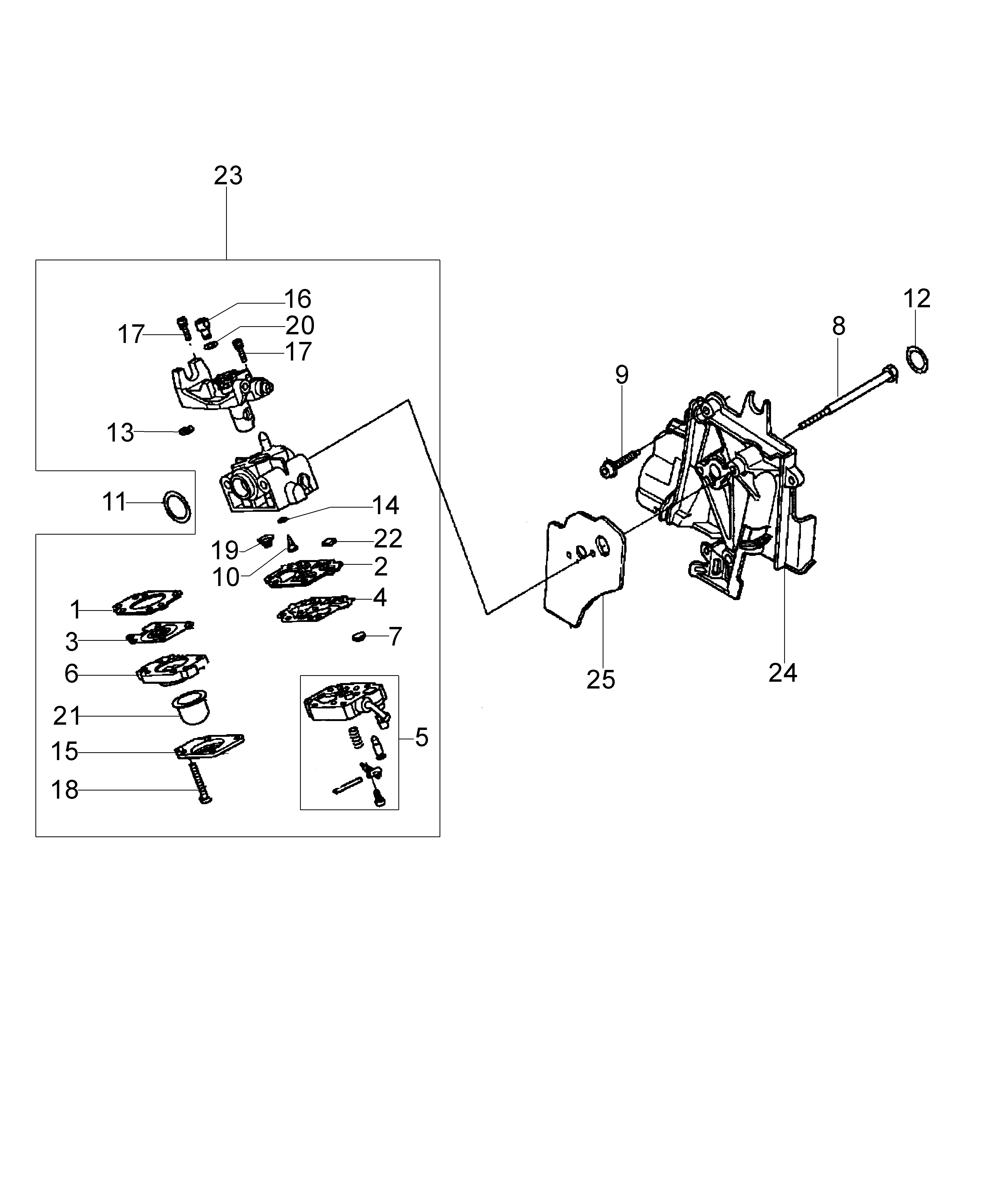

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H16010ZM3004 | Joint | Disponible | Voir la pièce |
| 2 | H16011Z0H013 | Joint | Disponible | Voir la pièce |
| 3 | H16013Z0H003 | Membran | Disponible | Voir la pièce |
| 4 | H16014ZM3004 | Pompe membran | Disponible | Voir la pièce |
| 5 | H16015Z0H013 | Corp pompe | Disponible | Voir la pièce |
| 6 | H16017ZM3004 | Corps de air | Disponible | Voir la pièce |
| 7 | H16018ZM3802 | Filtre | Disponible | Voir la pièce |
| 8 | H90014Z0H003 | Boulon | Disponible | Voir la pièce |
| 9 | H90018Z0H003 | Vis | Disponible | Voir la pièce |
| 10 | H99101Z0Z0370 | Gicleur | Disponible | Voir la pièce |
| 11 | H91301ZM3000 | Bague or | Disponible | Voir la pièce |
| 12 | H91308Z3E000 | Bague or | Disponible | Voir la pièce |
| 13 | H16024Z0H003 | Arret | Disponible | Voir la pièce |
| 14 | H16025ZM3004 | Bague or | Disponible | Voir la pièce |
| 15 | H16026ZM3004 | Couvercle | Disponible | Voir la pièce |
| 16 | H16027ZM3004 | Ecrou | Disponible | Voir la pièce |
| 17 | H16028ZM3004 | Vis | Disponible | Voir la pièce |
| 17 | H16028ZM3004 | Vis | Disponible | Voir la pièce |
| 18 | H16029ZM3004 | Vis | Disponible | Voir la pièce |
| 19 | H16030ZM3004 | Ressort | Disponible | Voir la pièce |
| 20 | H16031ZM3004 | Rondelle | Disponible | Voir la pièce |
| 21 | H16032ZM3004 | Primer | Disponible | Voir la pièce |
| 22 | H16035ZM3802 | Filtre | Disponible | Voir la pièce |
| 23 | H16100Z0Z815 | Carburateur WYB 16C | Disponible | Voir la pièce |
| 24 | H19631Z0Z010 | Bride termique | Disponible | Voir la pièce |
| 25 | H16221Z0Z000 | Joint | Disponible | Voir la pièce |

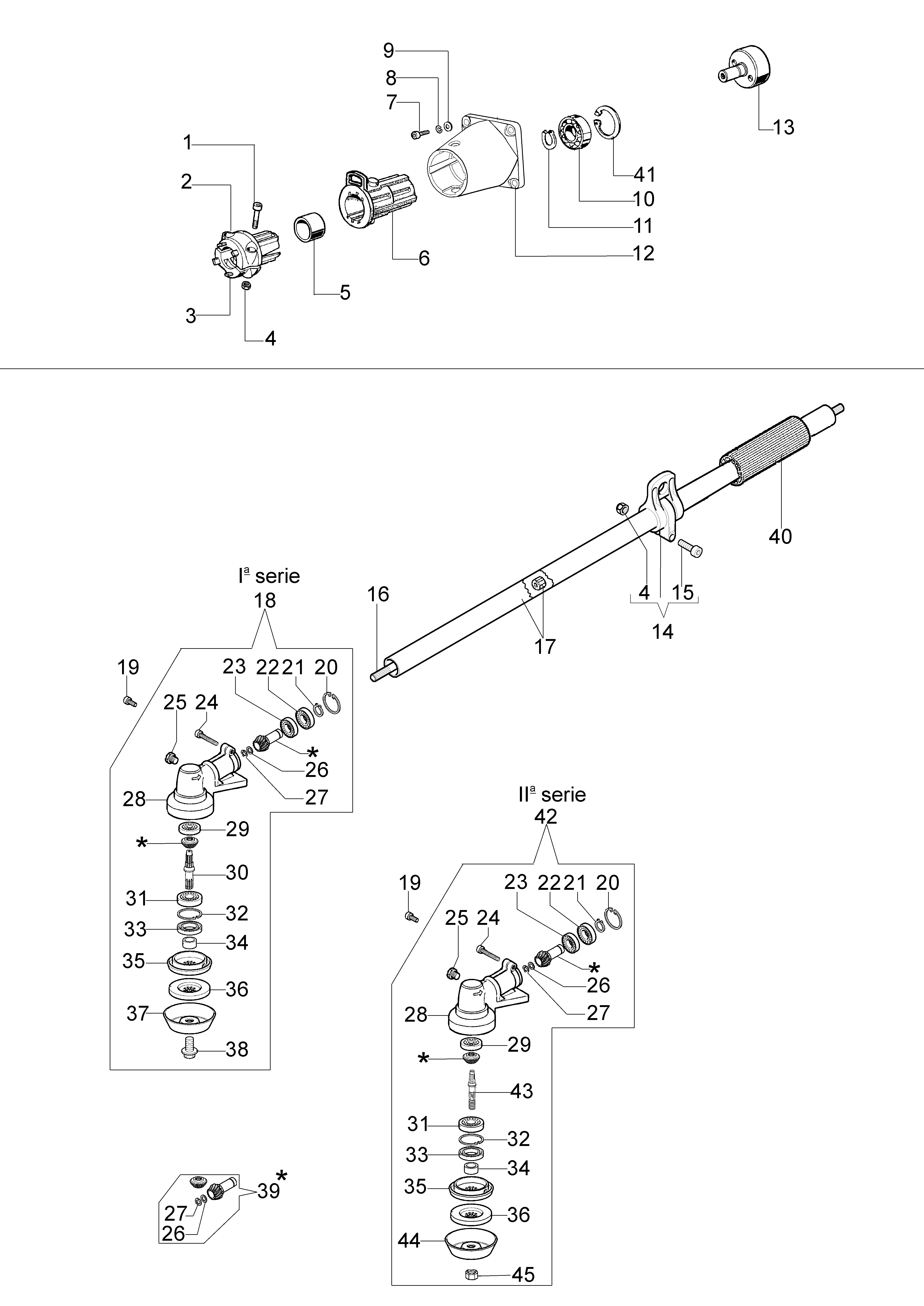

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801016R | Vis | Disponible | Voir la pièce |
| 2 | 61200059R | Entretoise | Disponible | Voir la pièce |
| 3 | 61200060R | Entretoise | Disponible | Voir la pièce |
| 4 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 4 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 5 | 4161364R | Bague | Non reliée | |
| 6 | 4161428AR | Manchon | Non reliée | |
| 7 | 3801021 | Vis | Disponible | Voir la pièce |
| 8 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 10 | 3035042R | Roulement | Disponible | Voir la pièce |
| 11 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 12 | 61270003R | Couvercle | Disponible | Voir la pièce |
| 13 | 61200032R | Cloche embrayage | Disponible | Voir la pièce |
| 14 | 4161619AR | Bande | Non reliée | |
| 15 | 3801015R | Vis | Disponible | Voir la pièce |
| 16 | 61170075R | Arbre trasmission | Disponible | Voir la pièce |
| 17 | 61280069R | Tuyau Ø26 | Disponible | Voir la pièce |
| 18 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 19 | 3901008R | Vis | Disponible | Voir la pièce |
| 19 | 3901008R | Vis | Disponible | Voir la pièce |
| 20 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 20 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 22 | 3035230R | Roulement | Disponible | Voir la pièce |
| 22 | 3035230R | Roulement | Disponible | Voir la pièce |
| 23 | 3034008R | Roulement | Disponible | Voir la pièce |
| 23 | 3034008R | Roulement | Disponible | Voir la pièce |
| 24 | 3901016 | Vis | Disponible | Voir la pièce |
| 24 | 3901016 | Vis | Disponible | Voir la pièce |
| 25 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 25 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 26 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 26 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 26 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 27 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 27 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 27 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 28 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 28 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 29 | 3034218R | Roulement | Disponible | Voir la pièce |
| 29 | 3034218R | Roulement | Disponible | Voir la pièce |
| 30 | 61040106A | Pivot | Non reliée | |
| 31 | 3034012R | Roulement | Non reliée | |
| 31 | 3034012R | Roulement | Non reliée | |
| 32 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 32 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3050018R | Bague | Disponible | Voir la pièce |
| 33 | 3050018R | Bague | Disponible | Voir la pièce |
| 34 | 61040066R | Entretoise | Non reliée | |
| 34 | 61040066R | Entretoise | Non reliée | |
| 35 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 35 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 36 | 4179089R | Flasque | Disponible | Voir la pièce |
| 36 | 4179089R | Flasque | Disponible | Voir la pièce |
| 37 | 4100456R | Protection | Non reliée | |
| 38 | 61040074AR | Vis | Non reliée | |
| 39 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 40 | 4160262R | Poignée | Non reliée | |
| 41 | 3025019R | Bague | Disponible | Voir la pièce |
| 42 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 43 | 61250054R | Pivot | Disponible | Voir la pièce |
| 44 | 61110074AR | Protection | Non reliée | |
| 45 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

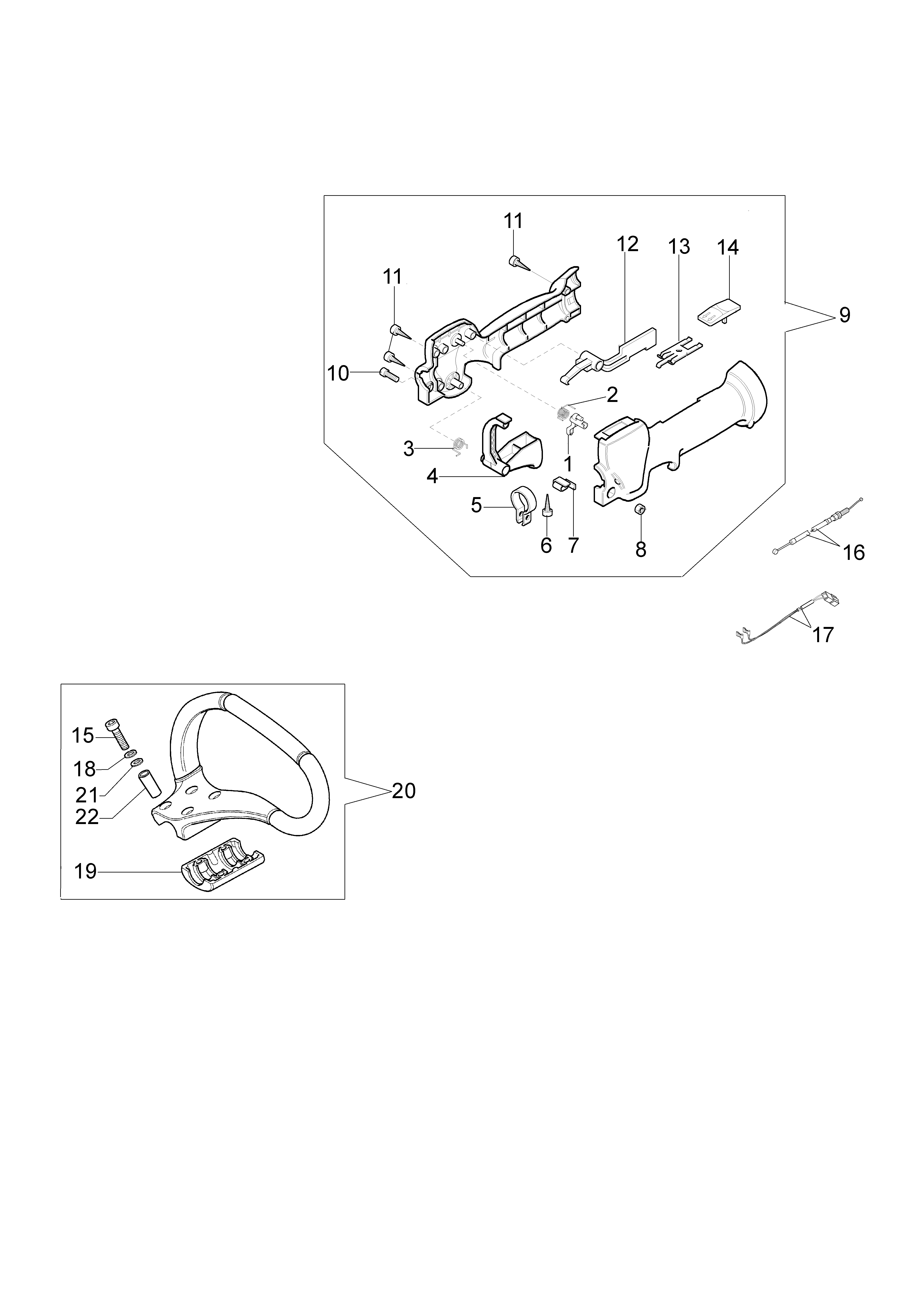

| 1 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 2 | 61040057R | Ressort | Disponible | Voir la pièce |
| 3 | 61040056R | Ressort | Disponible | Voir la pièce |
| 4 | 61040049R | Levier accelerateur | Non reliée | |
| 5 | 61010019R | Bande | Disponible | Voir la pièce |
| 6 | 3960061AR | Vis | Disponible | Voir la pièce |
| 7 | 61040054R | Bride | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 9 | 61012006AR | Poignee | Non reliée | |
| 10 | 3801011R | Vis | Disponible | Voir la pièce |
| 11 | 3960067AR | Vis | Disponible | Voir la pièce |
| 11 | 3960067AR | Vis | Disponible | Voir la pièce |
| 12 | 61040050AR | Levier | Disponible | Voir la pièce |
| 13 | 61040053R | Bride | Disponible | Voir la pièce |
| 14 | 61070042 | Curseur | Disponible | Voir la pièce |
| 15 | 3801015R | Vis | Disponible | Voir la pièce |
| 16 | 61260005R | Cable accellerateur | Disponible | Voir la pièce |
| 17 | 61260006R | Cable | Disponible | Voir la pièce |
| 18 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 19 | 61170117R | Collier | Disponible | Voir la pièce |
| 20 | 62030039AR | Poignee complete | Non reliée | |
| 21 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 22 | 61170133 | Insert | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

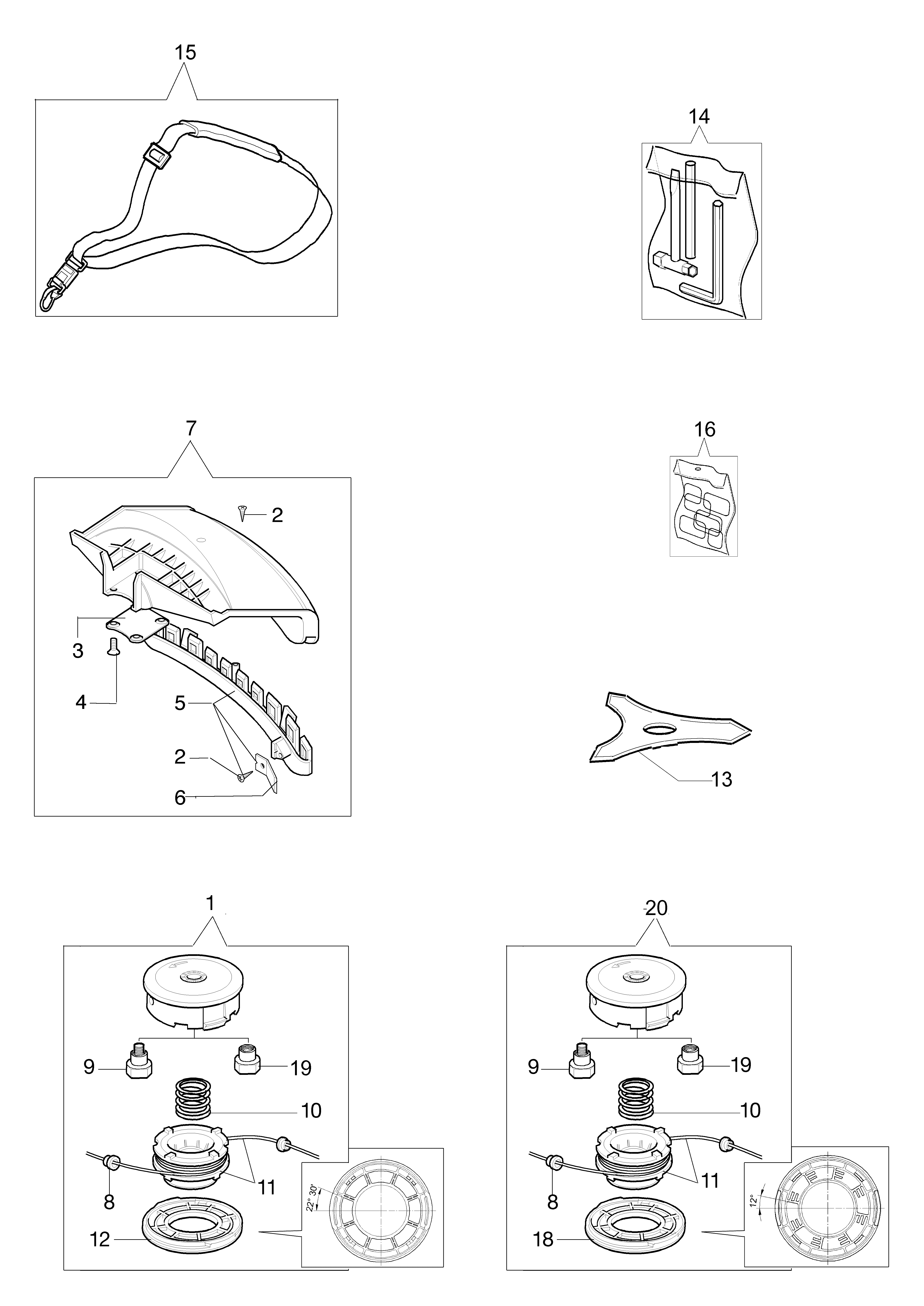

| 1 | - | N | Non reliée | |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61380126 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61380125 | Kit protection | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 13 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 14 | 61170111 | Kit outils | Disponible | Voir la pièce |
| 15 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 16 | 61272013 | Kit etiquettes | Disponible | Voir la pièce |
| 18 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 19 | 61110076R | Insert (female) | Non reliée | |
| 19 | 61110076R | Insert (female) | Non reliée | |
| 20 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

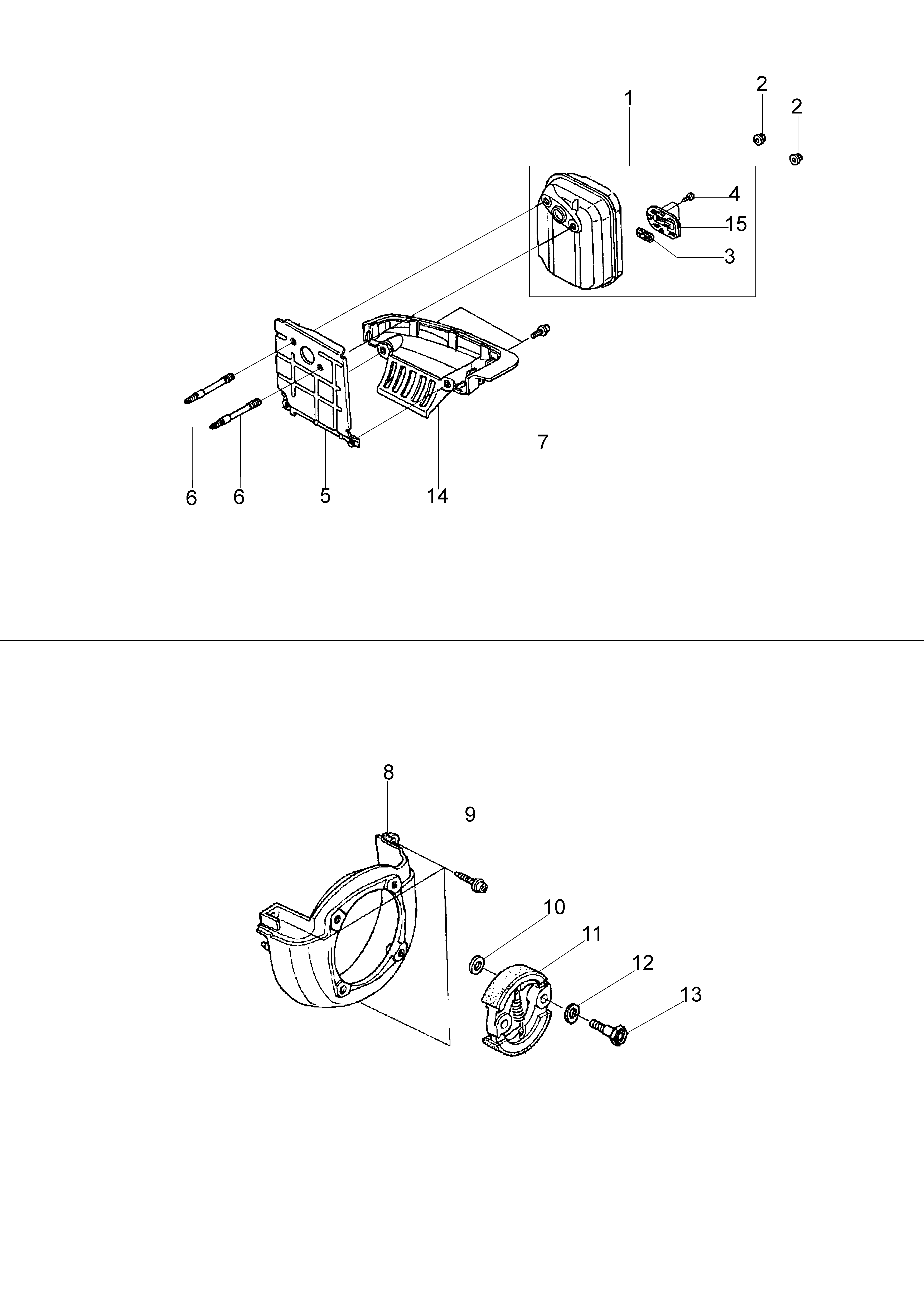

| 1 | H18310Z0Z801 | Pot | Disponible | Voir la pièce |
| 2 | H90136SM4901 | Ecrou | Disponible | Voir la pièce |
| 2 | H90136SM4901 | Ecrou | Disponible | Voir la pièce |
| 3 | H18354Z0Z800 | Filtre | Disponible | Voir la pièce |
| 4 | H90055ZE1000 | Vis | Disponible | Voir la pièce |
| 5 | H18515Z0Z300 | Support | Disponible | Voir la pièce |
| 6 | H90001Z0Z013 | Boulon | Disponible | Voir la pièce |
| 6 | H90001Z0Z013 | Boulon | Disponible | Voir la pièce |
| 7 | H90011Z0H003 | Boulon | Disponible | Voir la pièce |
| 8 | H19611Z0Z000 | Couvercle | Disponible | Voir la pièce |
| 9 | H90009Z0H003 | Boulon | Disponible | Voir la pièce |
| 10 | H22254Z3E000 | Rondelle | Disponible | Voir la pièce |
| 11 | H22000Z0Z003 | Embrayage | Disponible | Voir la pièce |
| 12 | H22255Z3E000 | Rondelle | Disponible | Voir la pièce |
| 13 | H22253Z3F000 | Boulon | Disponible | Voir la pièce |
| 14 | H18518Z0Z020 | Support | Disponible | Voir la pièce |
| 15 | H18350Z0Z800 | Cache-flamme | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
