Vue Éclatée 956
Retrouvez les pièces détachées, références et repères disponibles pour 956.

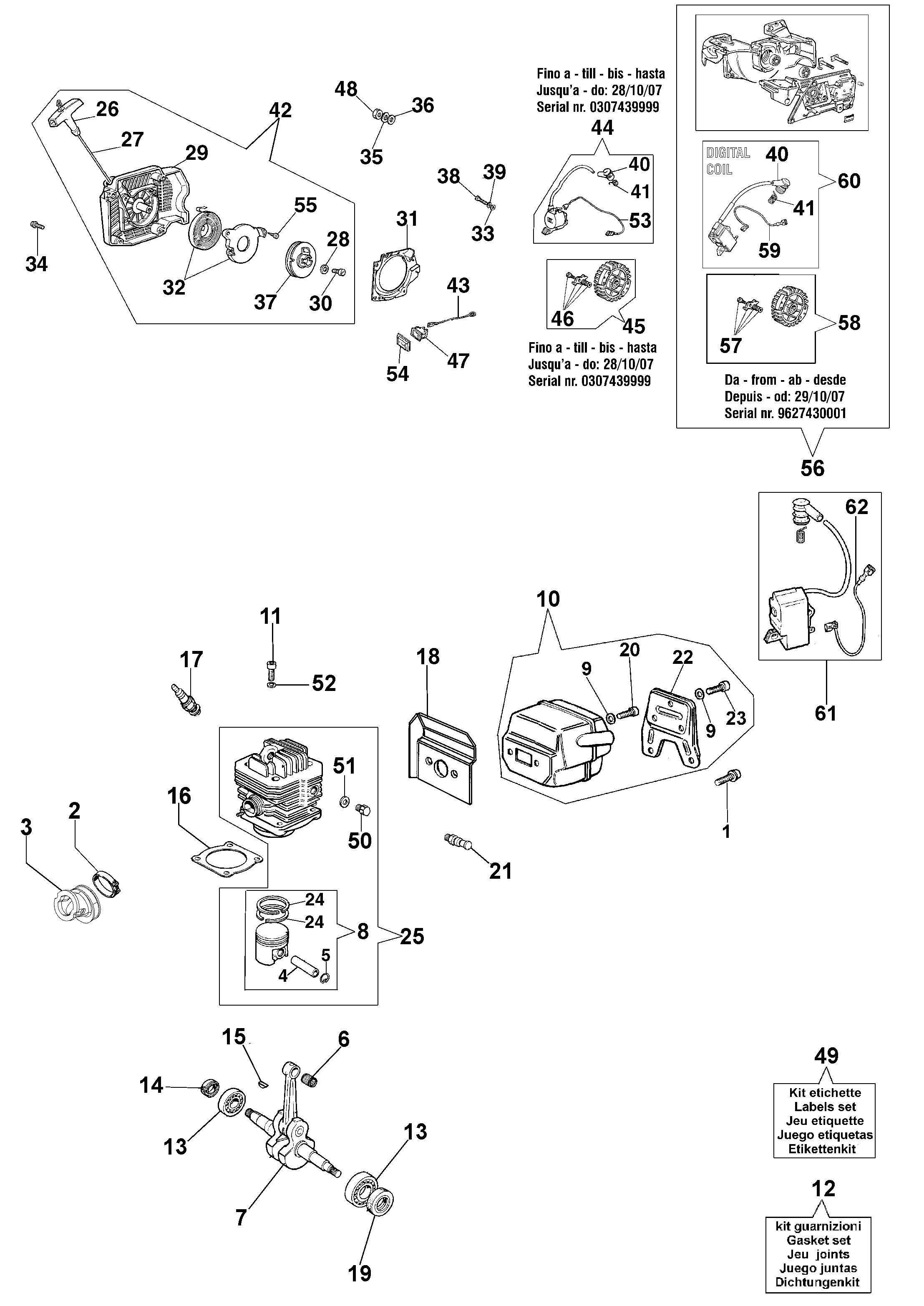

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 097000092AR | Vis | Disponible | Voir la pièce |
| 2 | 50200015AR | Bande | Non reliée | |
| 3 | 50010026R | Collecteur | Disponible | Voir la pièce |
| 4 | 50010031R | Axe piston | Disponible | Voir la pièce |
| 5 | 007201198R | Bague | Disponible | Voir la pièce |
| 6 | 3037014R | Roulement | Disponible | Voir la pièce |
| 7 | 50010115R | Vilebrequin | Disponible | Voir la pièce |
| 8 | 50010320 | Piston complet | Disponible | Voir la pièce |
| 8 | 50012024 | Piston complet | Disponible | Voir la pièce |
| 9 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 9 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 10 | 50022044R | Pot | Non reliée | |
| 11 | 005100906AR | Vis | Disponible | Voir la pièce |
| 12 | 50012052B | Kit joints | Disponible | Voir la pièce |
| 13 | 3034012R | Roulement | Non reliée | |
| 13 | 3034012R | Roulement | Non reliée | |
| 14 | 094500004R | Bague | Disponible | Voir la pièce |
| 15 | 094500028R | Clavette | Disponible | Voir la pièce |
| 16 | 50010046DR | Joint | Disponible | Voir la pièce |
| 17 | 3055114R | Bougie | Non reliée | |
| 18 | 50010058AR | Joint | Non reliée | |
| 19 | 007201313R | Bague | Disponible | Voir la pièce |
| 20 | 3801045R | Vis | Disponible | Voir la pièce |
| 21 | 50010215R | Decompresseur | Disponible | Voir la pièce |
| 22 | 50010145R | Couvercle | Non reliée | |
| 23 | 3801052R | Vis | Disponible | Voir la pièce |
| 24 | 50010033R | Segment | Disponible | Voir la pièce |
| 24 | 50010033R | Segment | Disponible | Voir la pièce |
| 25 | 50012095B | Cylindre | Disponible | Voir la pièce |
| 26 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 27 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 28 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 29 | 50010172BR | Carter | Disponible | Voir la pièce |
| 30 | 3908036R | Vis | Non reliée | |
| 31 | 50010019AR | Flasque | Disponible | Voir la pièce |
| 32 | 098000060AR | Ressort | Disponible | Voir la pièce |
| 33 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 34 | 097000092AR | Vis | Disponible | Voir la pièce |
| 35 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 37 | 52010439CR | Poulie | Disponible | Voir la pièce |
| 38 | 094000227 | Vis | Disponible | Voir la pièce |
| 39 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 40 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 40 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 41 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 41 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 42 | 50012069DR | Demarrage complet | Non reliée | |
| 43 | 097000121AR | Cable | Disponible | Voir la pièce |
| 44 | 50020007BR | Bobine | Disponible | Voir la pièce |
| 45 | 52020061R | Volant | Disponible | Voir la pièce |
| 46 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 47 | 2317021R | Interrupteur | Non reliée | |
| 48 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 49 | 50012074 | Kit etiquettes | Disponible | Voir la pièce |
| 50 | 52010093 | Vis | Non reliée | |
| 51 | 3078012 | Rondelle | Non reliée | |
| 52 | 3833076R | Rondelle | Non reliée | |
| 53 | 097000122AR | Cable | Disponible | Voir la pièce |
| 54 | 2317013R | Protection | Disponible | Voir la pièce |
| 55 | 3960017AR | Vis | Disponible | Voir la pièce |
| 56 | 50010342C | Carter moteur | Disponible | Voir la pièce |
| 57 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 58 | 50010331BR | Volant | Disponible | Voir la pièce |
| 59 | 50020073R | Cable | Disponible | Voir la pièce |
| 60 | 50020061AR | Bobine | Disponible | Voir la pièce |
| 61 | 50020061AR | Bobine | Disponible | Voir la pièce |
| 62 | 50020073R | Cable | Disponible | Voir la pièce |

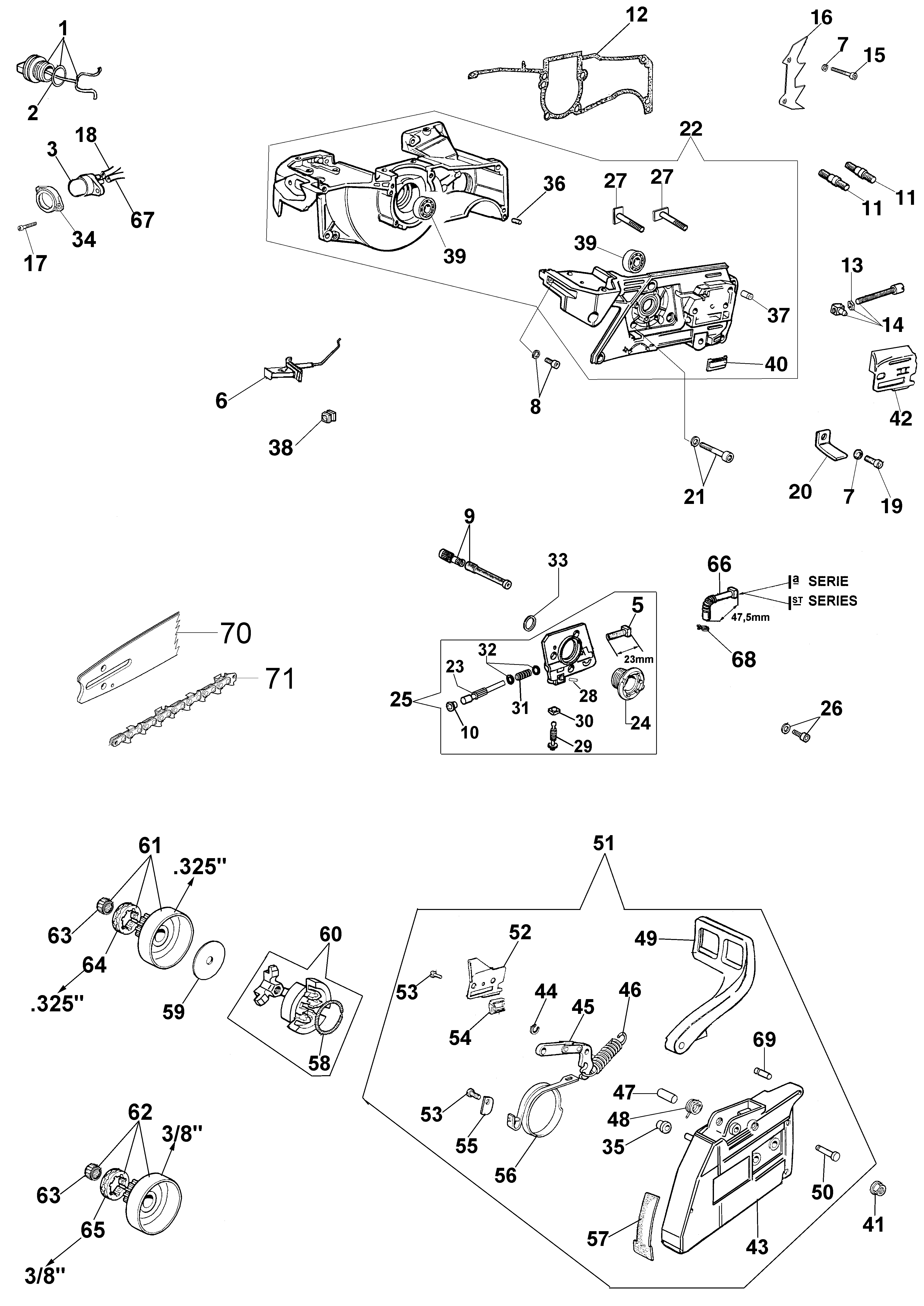

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50012009R | Bouchon | Disponible | Voir la pièce |
| 2 | 3049025 | Bague or | Disponible | Voir la pièce |
| 3 | 50010032R | Air purge | Disponible | Voir la pièce |
| 5 | 50010163R | Tuyau | Disponible | Voir la pièce |
| 6 | 50010065R | Levier de demarrage | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 8 | 093800060B | Vis | Disponible | Voir la pièce |
| 9 | 097000147AR | Filtre huile | Disponible | Voir la pièce |
| 10 | 097000078 | Bouchon | Disponible | Voir la pièce |
| 11 | 094500141AR | Goujon | Disponible | Voir la pièce |
| 11 | 094500141AR | Goujon | Disponible | Voir la pièce |
| 12 | 50010047AR | Joint | Disponible | Voir la pièce |
| 13 | 50010079 | Arrêt | Disponible | Voir la pièce |
| 14 | 50010151 | Tendeur complet | Non reliée | |
| 15 | 006100303R | Vis | Disponible | Voir la pièce |
| 16 | 50010050BR | Griffe | Disponible | Voir la pièce |
| 17 | 3960106R | Vis | Disponible | Voir la pièce |
| 18 | 3073007R | Tuyau | Disponible | Voir la pièce |
| 19 | 006000251R | Vis | Disponible | Voir la pièce |
| 20 | 50250226R | Arrêt | Disponible | Voir la pièce |
| 21 | 3801035 | Vis | Disponible | Voir la pièce |
| 22 | 50010346C | Carter moteur | Disponible | Voir la pièce |
| 23 | 097000069B | Piston de pompe | Disponible | Voir la pièce |
| 24 | 50010036AR | Vis sans fin | Disponible | Voir la pièce |
| 25 | 50012138 | Pompe huile | Non reliée | |
| 26 | 006000024R | Vis | Disponible | Voir la pièce |
| 27 | 50010301R | Vis | Non reliée | |
| 27 | 50010301R | Vis | Non reliée | |
| 28 | 097000062 | Goupille | Disponible | Voir la pièce |
| 29 | 50010037 | Vis | Disponible | Voir la pièce |
| 30 | 097000068 | Arrêt | Disponible | Voir la pièce |
| 31 | 097000071A | Ressort | Disponible | Voir la pièce |
| 32 | 097000070 | Rondelle | Disponible | Voir la pièce |
| 33 | 50010044 | Rondelle | Disponible | Voir la pièce |
| 34 | 50010175 | Protection | Disponible | Voir la pièce |
| 35 | 006000300 | Bague | Disponible | Voir la pièce |
| 36 | 3023008R | Goupille | Disponible | Voir la pièce |
| 37 | 097000229R | Soupape | Disponible | Voir la pièce |
| 38 | 097000057R | Passe-cable | Disponible | Voir la pièce |
| 39 | 3034012R | Roulement | Non reliée | |
| 39 | 3034012R | Roulement | Non reliée | |
| 40 | 50070149R | Protection | Non reliée | |
| 41 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 42 | 50010010AR | Bride | Disponible | Voir la pièce |
| 43 | 50012003DR | Carter chaine | Disponible | Voir la pièce |
| 44 | 3026003R | Bague | Disponible | Voir la pièce |
| 45 | 097000146 | Levier | Disponible | Voir la pièce |
| 46 | 099900152AR | Ressort | Non reliée | |
| 47 | 097000107 | Goupille | Disponible | Voir la pièce |
| 48 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 49 | 50020075AR | Protection | Disponible | Voir la pièce |
| 50 | 097000106R | Goupille | Disponible | Voir la pièce |
| 51 | 50012002DR | Carter chaine | Non reliée | |
| 52 | 50070124AR | Bride | Disponible | Voir la pièce |
| 53 | 3960045 | Vis | Disponible | Voir la pièce |
| 53 | 3960045 | Vis | Disponible | Voir la pièce |
| 54 | 50070149R | Protection | Non reliée | |
| 55 | 50010084 | Bride | Disponible | Voir la pièce |
| 56 | 50010039R | Bande de frein | Non reliée | |
| 57 | 50010353R | Deflecteur | Disponible | Voir la pièce |
| 58 | 004900137BR | Ressort | Disponible | Voir la pièce |
| 59 | 375100012AR | Rondelle | Disponible | Voir la pièce |
| 60 | 50012023BR | Embrayage | Non reliée | |
| 61 | 50012050 | Cloche embrayage | Disponible | Voir la pièce |
| 62 | 50022034 | Cloche embrayage | Non reliée | |
| 63 | 3037016R | Roulement | Non reliée | |
| 63 | 3037016R | Roulement | Non reliée | |
| 64 | 094500046R | Bague | Disponible | Voir la pièce |
| 65 | 006100730R | Bague | Disponible | Voir la pièce |
| 66 | 50010060 | Tuyau d | Disponible | Voir la pièce |
| 67 | 61290089R | Tuyau soupirail | Non reliée | |
| 68 | 3059003 | Bande | Disponible | Voir la pièce |
| 69 | 50010243R | Pivot | Disponible | Voir la pièce |
| 70 | 50012035R | Guide 16 | Disponible | Voir la pièce |
| 70 | 50012036R | Guide 18 | Disponible | Voir la pièce |
| 70 | 50012037R | Guide 20 | Disponible | Voir la pièce |
| 70 | 50022009R | Guide 16 - cm 41 | Disponible | Voir la pièce |
| 70 | 50022010R | Guide 18 | Disponible | Voir la pièce |
| 70 | 50022011R | Guide 20 | Disponible | Voir la pièce |
| 71 | 001000453R | Chaîne .3/8 x .058 (1.5mm) - 60 demailles | Disponible | Voir la pièce |
| 71 | 001000710R | Chaine .325 | Disponible | Voir la pièce |
| 71 | 30629001C | Chaine .3/8 | Disponible | Voir la pièce |
| 71 | 30629002C | Chaine .3/8 | Disponible | Voir la pièce |
| 71 | 30629007C | Chaine .325 | Disponible | Voir la pièce |
| 71 | 30629008C | Chaine .325 | Disponible | Voir la pièce |

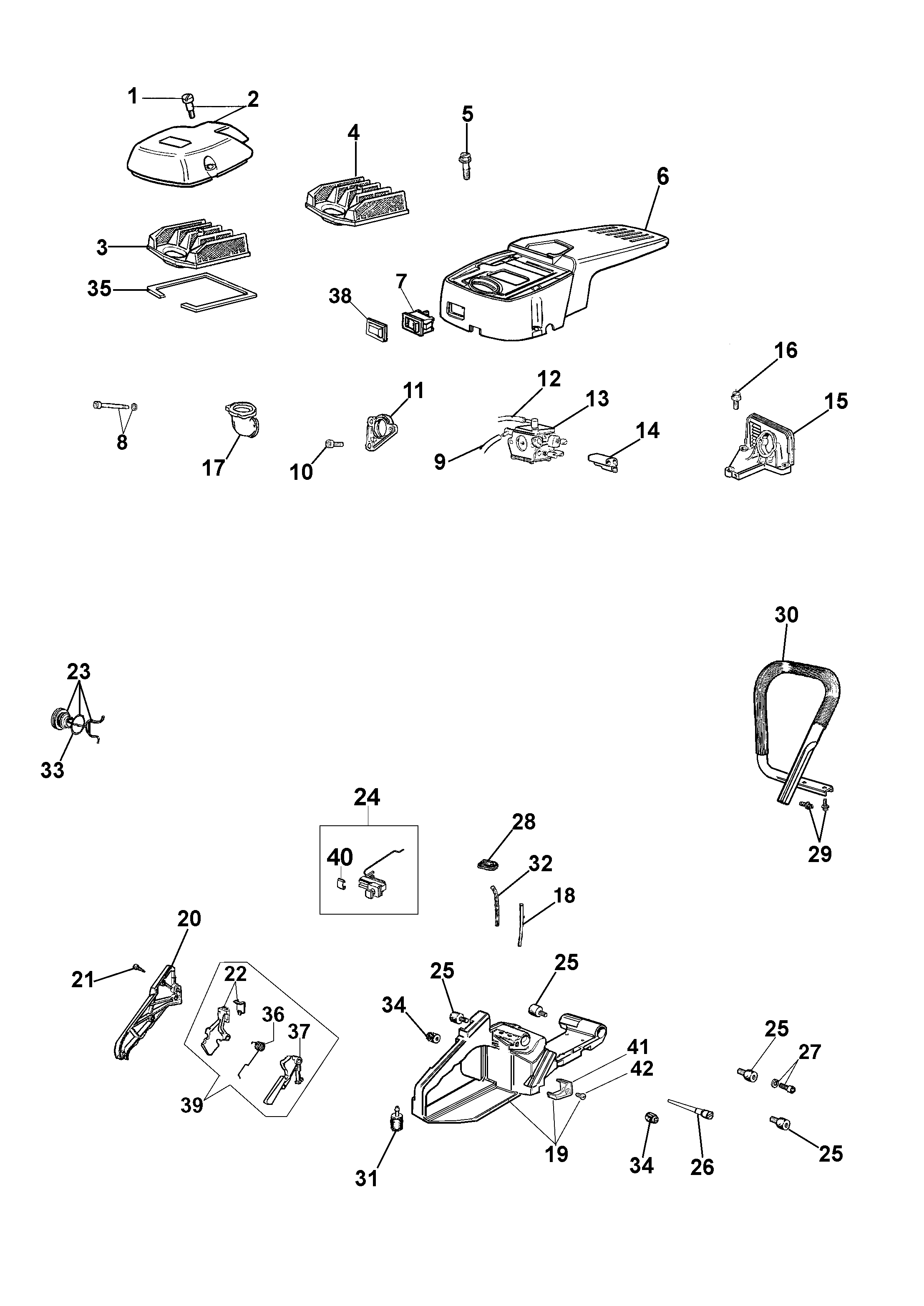

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093000468AR | Vis | Non reliée | |
| 2 | 50010121AR | Couvercle | Disponible | Voir la pièce |
| 3 | 50010367R | Filtre aire | Non reliée | |
| 4 | 098000092R | Filtre air nylon | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 50022055R | Couvercle | Disponible | Voir la pièce |
| 7 | 2317021R | Interrupteur | Non reliée | |
| 8 | 61052009BR | Vis | Disponible | Voir la pièce |
| 9 | 098000319BR | Tuyau | Non reliée | |
| 10 | 3893060R | Vis | Disponible | Voir la pièce |
| 11 | 50010028R | Flasque | Non reliée | |
| 12 | 094000215BR | Tuyau | Non reliée | |

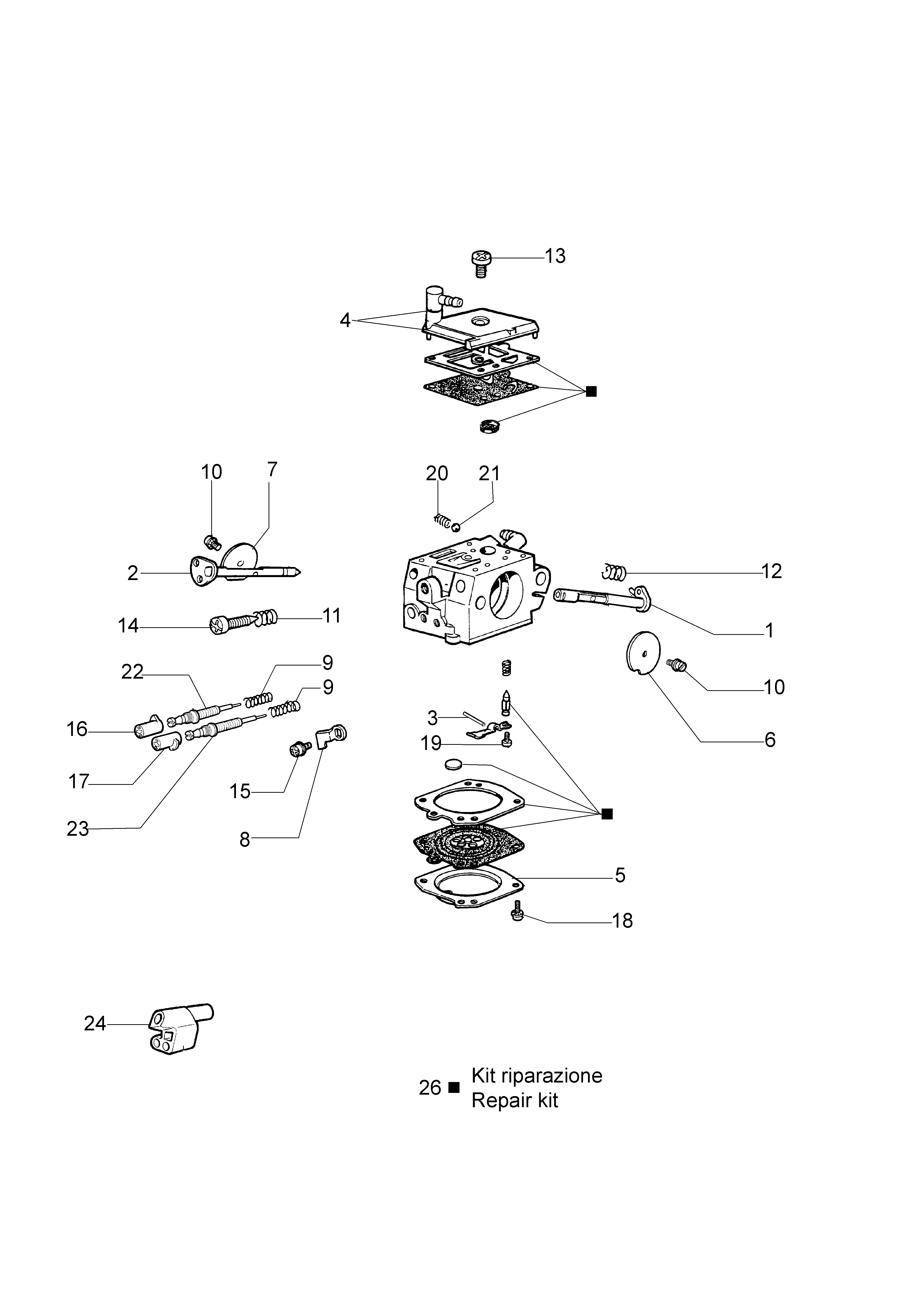

| 13 | 50010302A | Kit carburateur HDA-160C | Disponible | Voir la pièce |
| 14 | 50010125 | Guide vis | Disponible | Voir la pièce |
| 15 | 50010017AR | Support | Disponible | Voir la pièce |
| 16 | 097000092AR | Vis | Disponible | Voir la pièce |
| 17 | 50010027R | Collecteur | Disponible | Voir la pièce |
| 18 | 61290089R | Tuyau soupirail | Non reliée | |
| 19 | 50020097HR | Réservoir mix | Disponible | Voir la pièce |
| 20 | 50010024BR | Couvercle | Disponible | Voir la pièce |
| 21 | 3960040R | Vis | Disponible | Voir la pièce |
| 22 | 50010157 | Levier accelerateur | Disponible | Voir la pièce |
| 23 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 24 | 52022048A | Levier accelerateur | Disponible | Voir la pièce |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 26 | 099900083BR | Soupape | Non reliée | |
| 27 | 006000251R | Vis | Disponible | Voir la pièce |
| 28 | 50010029R | Passe-cable | Non reliée | |
| 29 | 097000061AR | Vis | Disponible | Voir la pièce |
| 30 | 50020016R | Poignee | Non reliée | |
| 31 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 32 | 098000319BR | Tuyau | Non reliée | |
| 33 | 099900090R | Bague | Disponible | Voir la pièce |
| 34 | 50010061R | Amortisseur | Non reliée | |
| 34 | 50010061R | Amortisseur | Non reliée | |
| 35 | 097000056R | Joint | Disponible | Voir la pièce |
| 36 | 097000028R | Ressort | Disponible | Voir la pièce |
| 37 | 097000025AR | Levier | Disponible | Voir la pièce |
| 38 | 2317013R | Protection | Disponible | Voir la pièce |
| 39 | 097000216B | Kit accelerateur | Disponible | Voir la pièce |
| 40 | 52010134R | Bride | Disponible | Voir la pièce |
| 41 | 50250025R | Protection | Disponible | Voir la pièce |
| 42 | 3960098R | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50010095 | Arbre | Disponible | Voir la pièce |
| 2 | 50010096 | Arbre | Disponible | Voir la pièce |
| 3 | 003300201 | Axe | Disponible | Voir la pièce |
| 4 | 50010097 | Couvercle | Disponible | Voir la pièce |
| 5 | 50010098 | Couvercle | Disponible | Voir la pièce |
| 6 | 50010099 | Papillon | Disponible | Voir la pièce |
| 7 | 50010100 | Papillon | Disponible | Voir la pièce |
| 8 | 50010101 | Arrêt | Disponible | Voir la pièce |
| 9 | 095000147 | Ressort | Disponible | Voir la pièce |
| 9 | 095000147 | Ressort | Disponible | Voir la pièce |
| 10 | 035000160 | Vis | Disponible | Voir la pièce |
| 10 | 035000160 | Vis | Disponible | Voir la pièce |
| 11 | 094600148 | Ressort | Disponible | Voir la pièce |
| 11 | 094600148 | Ressort | Disponible | Voir la pièce |
| 12 | 50010106 | Ressort | Disponible | Voir la pièce |
| 13 | 50010109 | Vis | Disponible | Voir la pièce |
| 14 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 15 | 003300209 | Vis | Disponible | Voir la pièce |
| 16 | 2318694 | Capot | Disponible | Voir la pièce |
| 17 | 2318695 | Capot | Disponible | Voir la pièce |
| 18 | 035000162 | Vis | Disponible | Voir la pièce |
| 19 | 003300202 | Vis | Disponible | Voir la pièce |
| 20 | 095000146 | Ressort | Disponible | Voir la pièce |
| 21 | 094600143 | Bille | Disponible | Voir la pièce |
| 22 | 2318782 | Vis H | Disponible | Voir la pièce |
| 23 | 2318781 | Vis L | Disponible | Voir la pièce |
| 24 | 50010125 | Guide vis | Disponible | Voir la pièce |
| 26 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
