Vue Éclatée SC 150 E
Retrouvez les pièces détachées, références et repères disponibles pour SC 150 E.

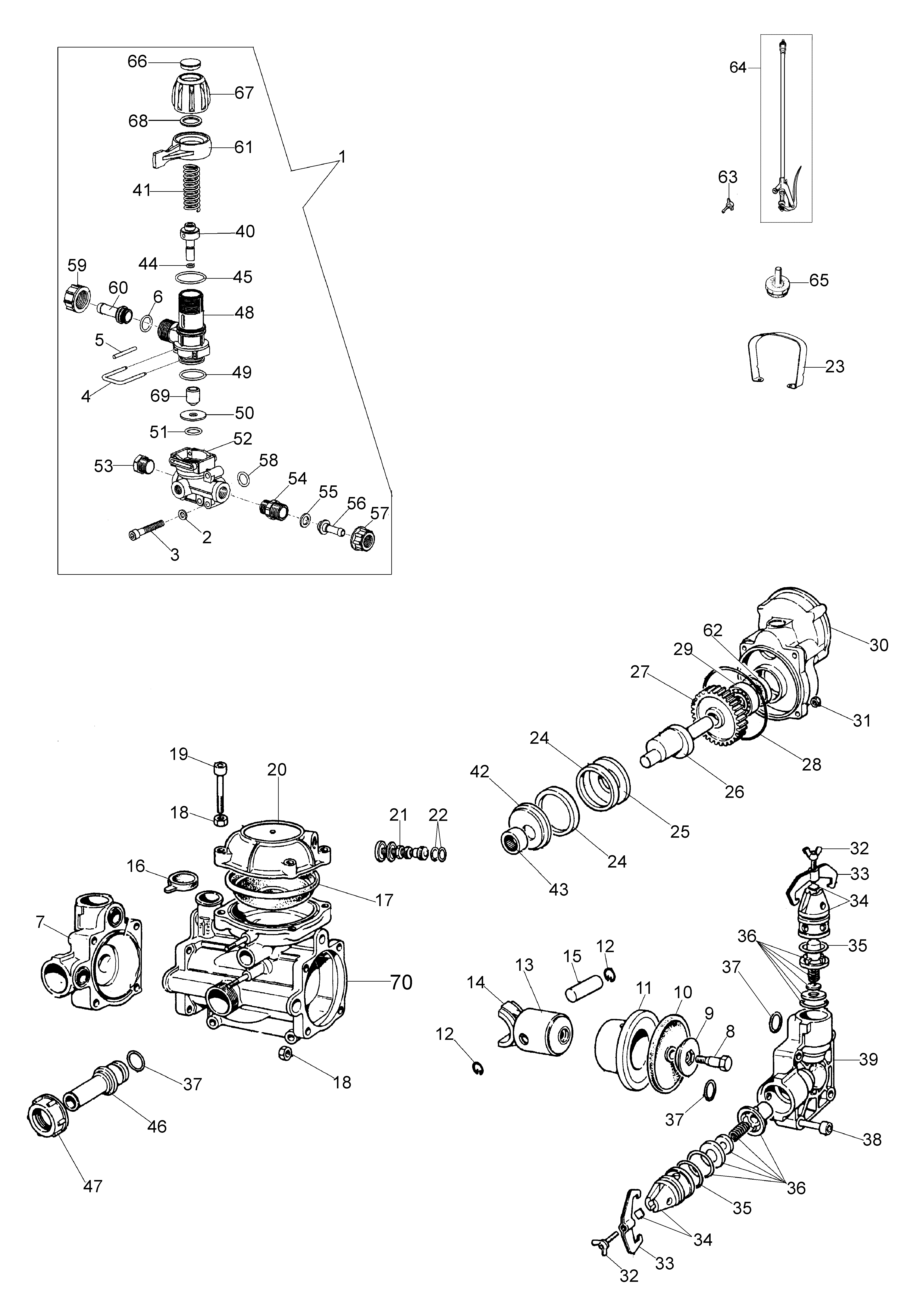

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 354000108 | Soupape compl. | Disponible | Voir la pièce |
| 2 | 354000107 | Rondelle | Disponible | Voir la pièce |
| 3 | 354000106 | Vis | Disponible | Voir la pièce |
| 4 | 354000105 | Crochet | Disponible | Voir la pièce |
| 5 | 354000103 | Bague or | Disponible | Voir la pièce |
| 6 | 354000037 | Goupille | Disponible | Voir la pièce |
| 7 | CH32180015 | Couvercle | Disponible | Voir la pièce |
| 8 | 354000032 | Vis | Disponible | Voir la pièce |
| 9 | 354000031 | Disque | Disponible | Voir la pièce |
| 10 | 354000030 | Diaphragme | Disponible | Voir la pièce |
| 11 | 354000029 | Cylindre | Disponible | Voir la pièce |
| 12 | 354000060 | Bague | Disponible | Voir la pièce |
| 12 | 354000060 | Bague | Disponible | Voir la pièce |
| 13 | 354000058 | Piston | Disponible | Voir la pièce |
| 14 | 354000061 | Bielle | Disponible | Voir la pièce |
| 15 | 354000059 | Goupille | Disponible | Voir la pièce |
| 16 | 354000009 | Diaphragme | Disponible | Voir la pièce |
| 17 | 354000008 | Diaphragme | Disponible | Voir la pièce |
| 18 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 18 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 19 | 375200004 | Vis | Disponible | Voir la pièce |
| 20 | 354000007 | Accumulateur | Disponible | Voir la pièce |
| 21 | 354000039 | Soupape | Disponible | Voir la pièce |
| 22 | 354000057 | Joint | Disponible | Voir la pièce |
| 23 | 354000010 | Poignee | Disponible | Voir la pièce |
| 24 | 354000042 | Bague | Disponible | Voir la pièce |
| 24 | 354000042 | Bague | Disponible | Voir la pièce |
| 25 | 354000043 | Rondelle | Disponible | Voir la pièce |
| 26 | 354000044 | Arbre | Disponible | Voir la pièce |
| 27 | 354000046 | Engranages | Disponible | Voir la pièce |
| 28 | 354000045 | Bague or | Disponible | Voir la pièce |
| 29 | 3035015R | Roulement | Disponible | Voir la pièce |
| 30 | 354000002 | Support | Disponible | Voir la pièce |
| 31 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 32 | 354000048 | Vis | Disponible | Voir la pièce |
| 32 | 354000048 | Vis | Disponible | Voir la pièce |
| 33 | 354000047A | Cavalier | Non reliée | |
| 33 | 354000047A | Cavalier | Non reliée | |
| 34 | 354000069 | Soupape | Disponible | Voir la pièce |
| 34 | 354000069 | Soupape | Disponible | Voir la pièce |
| 35 | 3049011 | Bague or | Disponible | Voir la pièce |
| 35 | 3049011 | Bague or | Disponible | Voir la pièce |
| 36 | 354000070 | Soupape | Disponible | Voir la pièce |
| 36 | 354000070 | Soupape | Disponible | Voir la pièce |
| 37 | 3049018R | Bague or | Disponible | Voir la pièce |
| 37 | 3049018R | Bague or | Disponible | Voir la pièce |
| 37 | 3049018R | Bague or | Disponible | Voir la pièce |
| 38 | 354000054 | Vis | Disponible | Voir la pièce |
| 39 | 354000012 | Couvercle | Disponible | Voir la pièce |
| 40 | 354000086 | Guide | Disponible | Voir la pièce |
| 41 | 354000034 | Ressort | Disponible | Voir la pièce |
| 42 | 354000041 | Entretoise | Disponible | Voir la pièce |
| 43 | 380000025 | Bague | Disponible | Voir la pièce |
| 44 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 45 | 354000087 | Bague or | Disponible | Voir la pièce |
| 46 | 354000013 | Raccord | Disponible | Voir la pièce |
| 47 | 354000014 | Bride | Disponible | Voir la pièce |
| 48 | 354000089A | Couvercle | Disponible | Voir la pièce |
| 49 | 354000090 | Bague or | Disponible | Voir la pièce |
| 50 | 354000092 | Siege | Disponible | Voir la pièce |
| 51 | 354000093 | Bague or | Disponible | Voir la pièce |
| 52 | 354000094 | Corp | Disponible | Voir la pièce |
| 53 | 354000095 | Bouchon | Disponible | Voir la pièce |
| 54 | 354000096 | Nipple | Disponible | Voir la pièce |
| 55 | 354000097 | Joint | Disponible | Voir la pièce |
| 56 | 354000098 | Raccord | Disponible | Voir la pièce |
| 57 | 354000025 | Bride | Disponible | Voir la pièce |
| 58 | CH12100780 | Bague or | Non reliée | |
| 59 | 354000101 | Collier | Disponible | Voir la pièce |
| 60 | 354000102 | Raccord | Disponible | Voir la pièce |
| 61 | 354000084 | Levier | Disponible | Voir la pièce |
| 62 | 3050015AR | Bague | Non reliée | |
| 63 | 351000067 | Raccord | Disponible | Voir la pièce |
| 64 | UU16030096R | Lance | Disponible | Voir la pièce |
| 65 | 351000063 | Filtre | Disponible | Voir la pièce |
| 66 | CH32020254 | Bouchon | Disponible | Voir la pièce |
| 67 | 354000082 | Collier | Disponible | Voir la pièce |
| 68 | 354000083 | Joint | Disponible | Voir la pièce |
| 69 | CH36000058 | Soupape | Non reliée | |
| 70 | 354000001 | Corp pompe | Disponible | Voir la pièce |

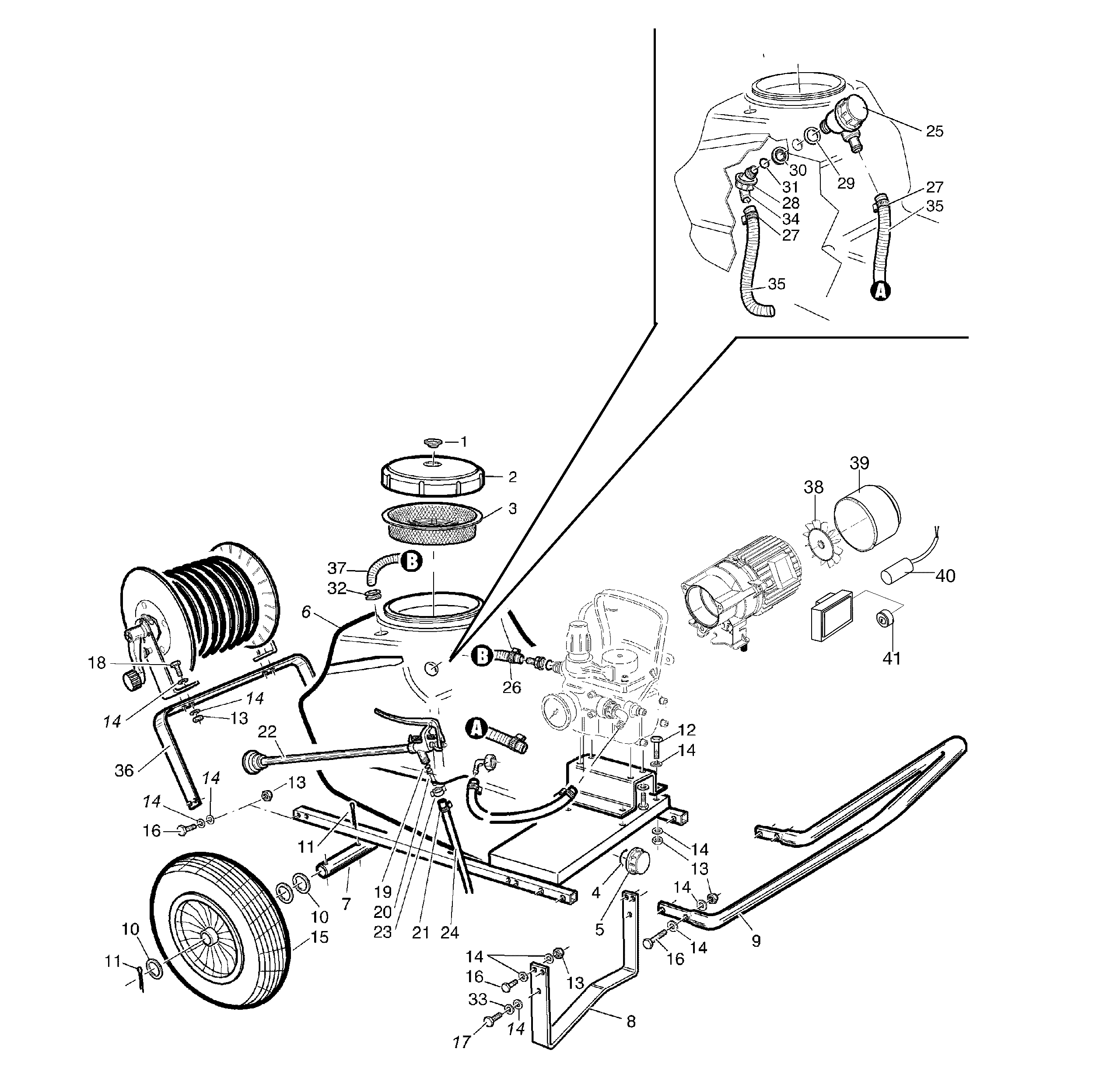

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | UU36000052R | Soupape | Disponible | Voir la pièce |
| 2 | UU04020084R | Couvercle | Disponible | Voir la pièce |
| 3 | UU10020019R | Filtre | Disponible | Voir la pièce |
| 4 | UU12090102R | Joint | Disponible | Voir la pièce |
| 5 | U32020163F | Bouchon | Disponible | Voir la pièce |
| 6 | UUSP000154R | Reservoir | Disponible | Voir la pièce |
| 7 | U32060469F | Châssis | Disponible | Voir la pièce |
| 8 | U24140107F | Pied | Disponible | Voir la pièce |
| 9 | U18030055F | Guidon | Disponible | Voir la pièce |
| 10 | U28110039F | Rondelle | Disponible | Voir la pièce |
| 10 | U28110039F | Rondelle | Disponible | Voir la pièce |
| 11 | U04530003F | Goupille | Disponible | Voir la pièce |
| 11 | U04530003F | Goupille | Disponible | Voir la pièce |
| 12 | UF01020639R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 14 | U28110016F | Rondelle | Disponible | Voir la pièce |
| 15 | U12260218R | Roue | Disponible | Voir la pièce |
| 16 | U36070025F | Vis | Disponible | Voir la pièce |
| 16 | U36070025F | Vis | Disponible | Voir la pièce |
| 16 | U36070025F | Vis | Disponible | Voir la pièce |
| 17 | U36070015F | Vis | Disponible | Voir la pièce |
| 18 | U36070026F | Vis | Disponible | Voir la pièce |
| 19 | U12090013F | Bague or | Disponible | Voir la pièce |
| 20 | U28020002F | Raccord | Disponible | Voir la pièce |
| 21 | U10030089F | Bande | Disponible | Voir la pièce |
| 22 | UU16030096R | Lance | Disponible | Voir la pièce |
| 23 | U12000038F | Ecrou | Disponible | Voir la pièce |
| 24 | U32040042F | Tuyau | Disponible | Voir la pièce |
| 25 | UR309733 | Filtre | Disponible | Voir la pièce |
| 26 | U10030090F | Bande | Disponible | Voir la pièce |
| 27 | U10030091F | Bande | Disponible | Voir la pièce |
| 27 | U10030091F | Bande | Disponible | Voir la pièce |
| 28 | U12000069F | Collier | Disponible | Voir la pièce |
| 29 | U12090072F | Bague or | Disponible | Voir la pièce |
| 30 | U12170014F | Collier | Disponible | Voir la pièce |
| 31 | 3049016R | Bague or | Disponible | Voir la pièce |
| 32 | U24200008F | Passe-cable | Disponible | Voir la pièce |
| 33 | U28080012F | Rondelle | Disponible | Voir la pièce |
| 34 | UF12034505R | Raccord | Non reliée | |
| 35 | UU32040097R | Tuyau | Non reliée | |
| 35 | UU32040097R | Tuyau | Non reliée | |
| 36 | U30020864F | Support | Disponible | Voir la pièce |
| 37 | U32040123F | Tuyau | Disponible | Voir la pièce |
| 38 | CH3632008500 | Ventilateur | Disponible | Voir la pièce |
| 39 | CH0466003800 | Couvercle ventilateur | Disponible | Voir la pièce |
| 40 | CH0434001700 | Condensateur | Disponible | Voir la pièce |
| 41 | CH1410011600 | Interrupteur | Disponible | Voir la pièce |
