Vue Éclatée OS 250 L
Retrouvez les pièces détachées, références et repères disponibles pour OS 250 L.

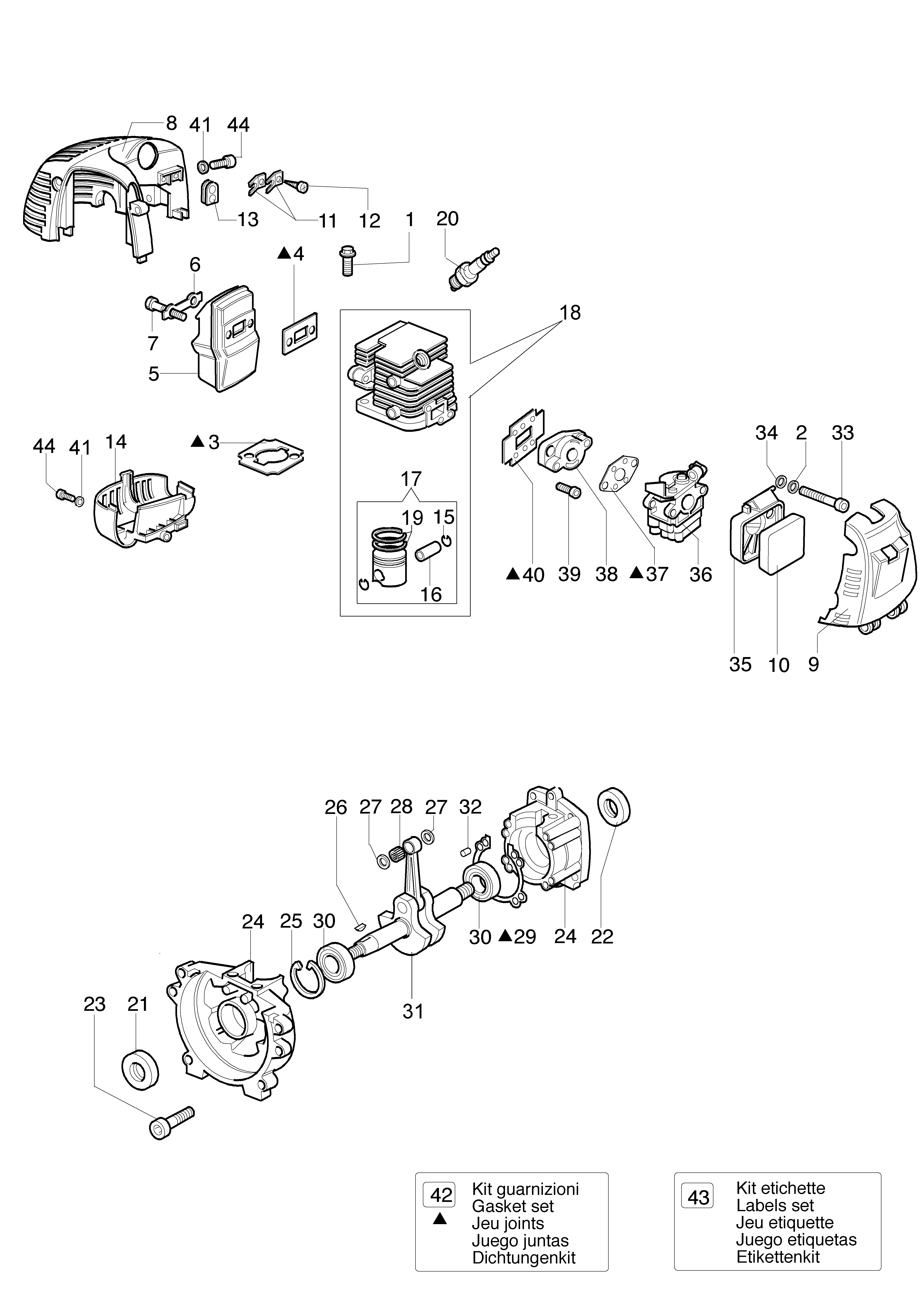

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070060 | Vis | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 3 | 61070059 | Joint | Disponible | Voir la pièce |
| 4 | 61070033 | Joint | Disponible | Voir la pièce |
| 5 | 58040140AR | Pot | Non reliée | |
| 6 | 61070055R | Bride | Disponible | Voir la pièce |
| 7 | 3806027 | Vis | Disponible | Voir la pièce |
| 8 | 61100001 | Couvercle | Disponible | Voir la pièce |
| 9 | 61100003R | Couvercle | Non reliée | |
| 10 | 61070005R | Filtre aire | Non reliée | |
| 11 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 14 | 61100006 | Couvercle | Disponible | Voir la pièce |
| 15 | 61070067R | Bague | Non reliée | |
| 16 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 17 | 61070107 | Piston complet | Disponible | Voir la pièce |
| 18 | 61070072A | Cylindre compl. Ø34 | Disponible | Voir la pièce |
| 19 | 61070065R | Segment | Disponible | Voir la pièce |
| 20 | 3055104R | Bougie | Disponible | Voir la pièce |
| 21 | 61070075 | Bague | Disponible | Voir la pièce |
| 22 | 61070074 | Bague | Disponible | Voir la pièce |
| 23 | 61070063 | Vis | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 25 | 3025019R | Bague | Disponible | Voir la pièce |
| 26 | 61070070R | Clavette | Non reliée | |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 28 | 61070076R | Roulement | Non reliée | |
| 29 | 61070062 | Joint | Disponible | Voir la pièce |
| 30 | 3034009R | Roulement | Disponible | Voir la pièce |
| 30 | 3034009R | Roulement | Disponible | Voir la pièce |
| 31 | 61070069 | Vilebrequin | Disponible | Voir la pièce |
| 32 | 61070073 | Goupille | Disponible | Voir la pièce |
| 33 | 61052009BR | Vis | Disponible | Voir la pièce |
| 34 | 61040020 | Bague | Disponible | Voir la pièce |
| 35 | 61070003ER | Support filtre | Non reliée | |
| 36 | 2318900R | Carburateur WYJ-227A | Disponible | Voir la pièce |
| 37 | 4161438R | Joint | Non reliée | |
| 38 | 61070004R | Bride termique | Non reliée | |
| 39 | 3801051R | Vis | Disponible | Voir la pièce |
| 40 | 61070007R | Joint | Non reliée | |
| 41 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 41 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 42 | 61130060 | Kit joints | Disponible | Voir la pièce |
| 43 | 61102051 | Kit etiquettes | Disponible | Voir la pièce |
| 44 | 3801002R | Vis | Disponible | Voir la pièce |
| 44 | 3801002R | Vis | Disponible | Voir la pièce |

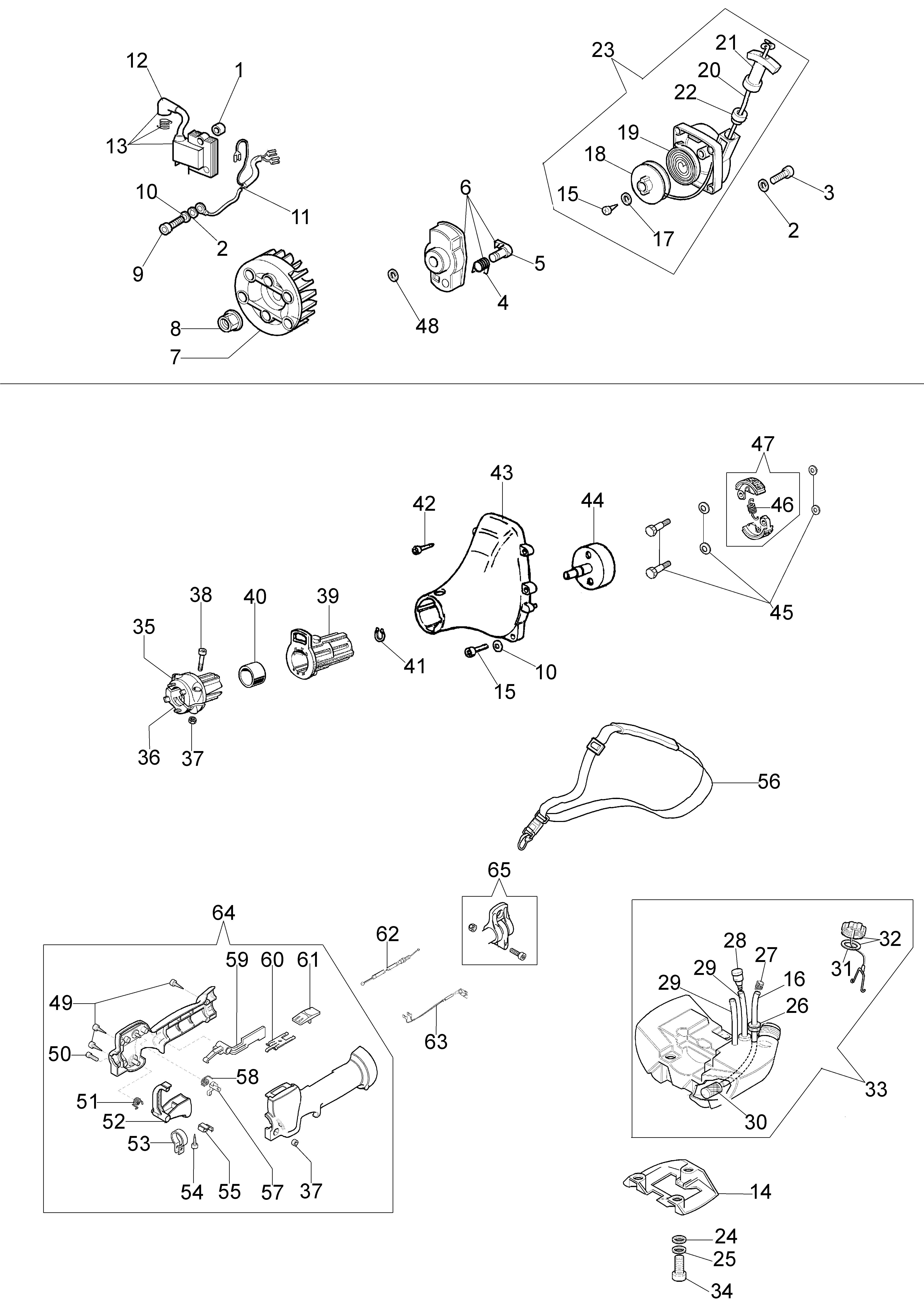

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070148A | Entretoise | Disponible | Voir la pièce |
| 2 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 2 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 3 | 3801010R | Goupille | Disponible | Voir la pièce |
| 4 | 61070039R | Ressort | Non reliée | |
| 5 | 61070038R | Cliquet | Non reliée | |
| 6 | 61070053A | Entraineur | Disponible | Voir la pièce |
| 7 | 61070017BR | Volant | Non reliée | |
| 8 | 3980012R | Ecrou | Non reliée | |
| 9 | 006000085 | Vis | Disponible | Voir la pièce |
| 10 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 10 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 11 | 61070012R | Cable | Disponible | Voir la pièce |
| 12 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 13 | 56510066R | Bobine | Disponible | Voir la pièce |
| 14 | 61100005 | Pied | Disponible | Voir la pièce |
| 15 | 3801013R | Vis | Disponible | Voir la pièce |
| 15 | 3801013R | Vis | Disponible | Voir la pièce |
| 16 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 17 | 094600451 | Rondelle | Disponible | Voir la pièce |
| 18 | 61070035BR | Poulie de démarrage | Disponible | Voir la pièce |
| 19 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 20 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 21 | 093500397R | Poignée de démarrage | Non reliée | |
| 22 | 072700089R | Bague | Disponible | Voir la pièce |
| 23 | 61102006BR | Demarrage complet | Disponible | Voir la pièce |
| 24 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 25 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 26 | 4161211R | Passetube | Disponible | Voir la pièce |
| 27 | 4098377R | Bande | Disponible | Voir la pièce |
| 28 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 29 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 29 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 30 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 31 | 61070006R | Joint | Disponible | Voir la pièce |
| 32 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 33 | 61100036R | Reservoir | Disponible | Voir la pièce |
| 34 | 3801013R | Vis | Disponible | Voir la pièce |
| 35 | 61010021 | Entretoise | Disponible | Voir la pièce |
| 36 | 61010020R | Entretoise | Disponible | Voir la pièce |
| 37 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 37 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 38 | 3801016R | Vis | Disponible | Voir la pièce |
| 39 | 4161428AR | Manchon | Non reliée | |
| 40 | 4161364R | Bague | Non reliée | |
| 41 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 42 | 3960064AR | Vis | Disponible | Voir la pièce |
| 43 | 61100008AR | Carter | Disponible | Voir la pièce |
| 44 | 61070022ER | Cloche embrayage | Non reliée | |
| 45 | 61370257 | Kit tourillon + ressort Belleville + bague entretoise | Disponible | Voir la pièce |
| 46 | 61070090R | Ressort | Non reliée | |
| 47 | 61070091AR | Embrayage | Disponible | Voir la pièce |
| 48 | 094500229R | Rondelle | Disponible | Voir la pièce |
| 49 | 3960067AR | Vis | Disponible | Voir la pièce |
| 50 | 3801011R | Vis | Disponible | Voir la pièce |
| 51 | 61040056R | Ressort | Disponible | Voir la pièce |
| 52 | 61040049R | Levier accelerateur | Non reliée | |
| 53 | 61010019R | Bande | Disponible | Voir la pièce |
| 54 | 3960061AR | Vis | Disponible | Voir la pièce |
| 55 | 61040054R | Bride | Disponible | Voir la pièce |
| 56 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 57 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 58 | 61040057R | Ressort | Disponible | Voir la pièce |
| 59 | 61040050AR | Levier | Disponible | Voir la pièce |
| 60 | 61040053R | Bride | Disponible | Voir la pièce |
| 61 | 61040051R | Curseur | Non reliée | |
| 62 | 61070080 | Cable accellerateur | Disponible | Voir la pièce |
| 63 | 61070081 | Cable | Disponible | Voir la pièce |
| 64 | 61012006AR | Poignee | Non reliée | |
| 65 | 4161619AR | Bande | Non reliée |

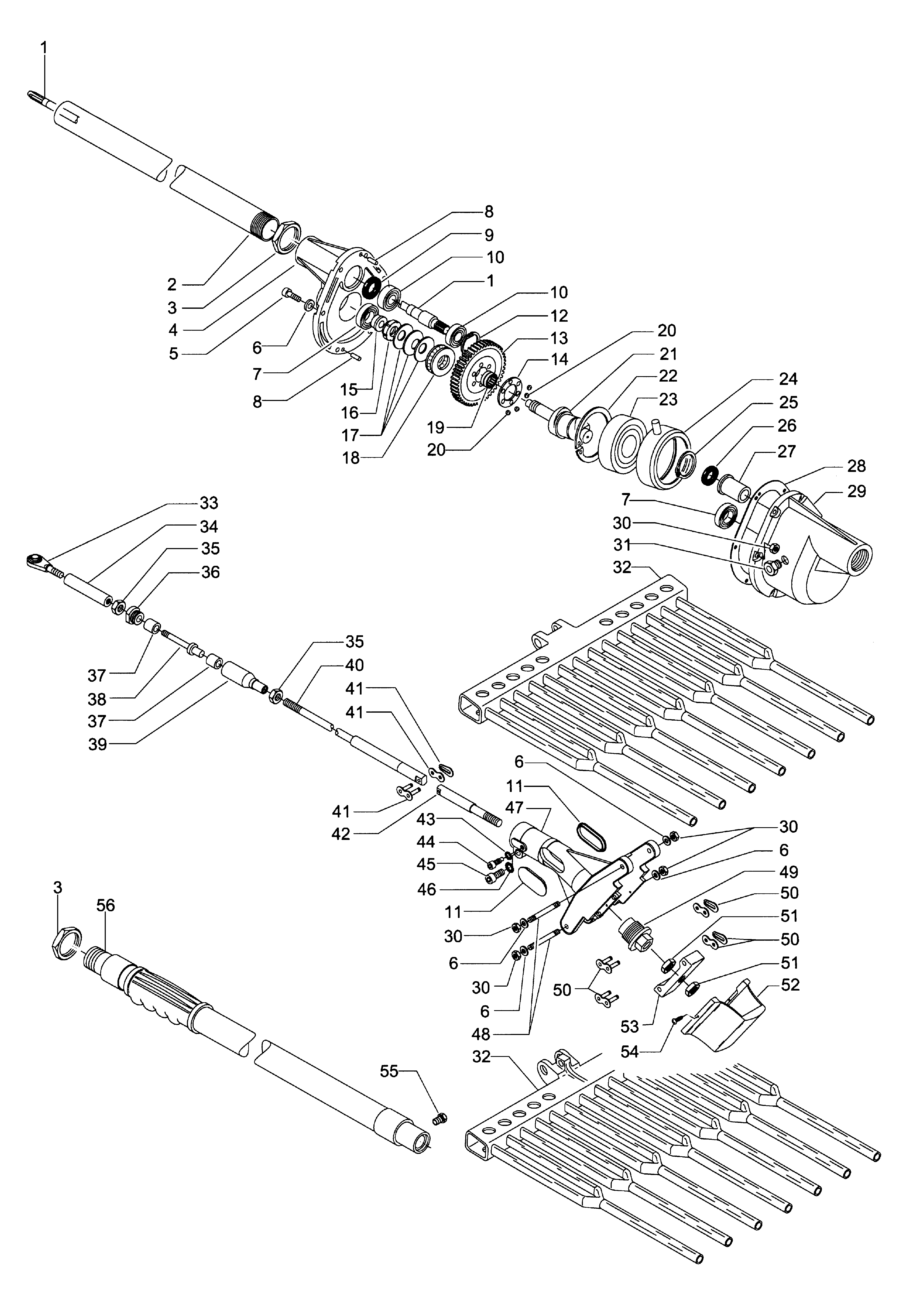

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CS01890119 | Arbre trasmission | Disponible | Voir la pièce |
| 1 | CS01890119 | Arbre trasmission | Disponible | Voir la pièce |
| 2 | CS01400154 | Tuyau | Disponible | Voir la pièce |
| 3 | CS01610111 | Ecrou | Disponible | Voir la pièce |
| 3 | CS01610111 | Ecrou | Disponible | Voir la pièce |
| 4 | CS01830163 | Couvercle | Disponible | Voir la pièce |
| 5 | CS01060273 | Vis | Disponible | Voir la pièce |
| 6 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 6 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 6 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 6 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 6 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 7 | CS01270138 | Roulement | Disponible | Voir la pièce |
| 7 | CS01270138 | Roulement | Disponible | Voir la pièce |
| 8 | CS01590122 | Goupille | Disponible | Voir la pièce |
| 8 | CS01590122 | Goupille | Disponible | Voir la pièce |
| 9 | CS01230224 | Bague | Disponible | Voir la pièce |
| 10 | CS01270107 | Roulement | Disponible | Voir la pièce |
| 10 | CS01270107 | Roulement | Disponible | Voir la pièce |
| 11 | CS01830127 | Couvercle | Disponible | Voir la pièce |
| 11 | CS01830127 | Couvercle | Disponible | Voir la pièce |
| 12 | CS01260145 | Bague | Disponible | Voir la pièce |
| 13 | CS01970112 | Engrenage | Disponible | Voir la pièce |
| 14 | CS01270136 | Support | Disponible | Voir la pièce |
| 15 | CS01340261 | Bague | Disponible | Voir la pièce |
| 16 | CS01610105 | Ecrou | Disponible | Voir la pièce |
| 17 | CS01640203 | Rondelle | Disponible | Voir la pièce |
| 18 | CS01270140 | Roulement | Disponible | Voir la pièce |
| 19 | CS01270141 | Roulement | Disponible | Voir la pièce |
| 20 | CS01910116 | Bille | Disponible | Voir la pièce |
| 20 | CS01910116 | Bille | Disponible | Voir la pièce |
| 21 | CS01290159 | Arbre | Disponible | Voir la pièce |
| 22 | CS01260144 | Bague seeger | Disponible | Voir la pièce |
| 23 | CS01270139 | Roulement | Disponible | Voir la pièce |
| 24 | CS01080183 | Boite | Disponible | Voir la pièce |
| 25 | CS01260142 | Bague seeger | Disponible | Voir la pièce |
| 26 | CS01230226 | Joint | Disponible | Voir la pièce |
| 27 | CS01340265 | Bague | Disponible | Voir la pièce |
| 28 | CS01230229 | Joint | Disponible | Voir la pièce |
| 29 | CS01710285 | Corp | Disponible | Voir la pièce |
| 30 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 30 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 30 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 30 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 31 | CS01330172 | Lumière | Disponible | Voir la pièce |
| 32 | CS01930121 | Rateau | Disponible | Voir la pièce |
| 32 | CS01930121 | Rateau | Disponible | Voir la pièce |
| 33 | CS01270137 | Joint | Disponible | Voir la pièce |
| 34 | CS01250202 | Pivot | Disponible | Voir la pièce |
| 35 | CS01000130 | Ecrou | Disponible | Voir la pièce |
| 35 | CS01000130 | Ecrou | Disponible | Voir la pièce |
| 36 | CS01000148 | Ecrou | Disponible | Voir la pièce |
| 37 | CS01730109 | Amortisseur | Disponible | Voir la pièce |
| 37 | CS01730109 | Amortisseur | Disponible | Voir la pièce |
| 38 | CS01690136 | Piston de pompe | Disponible | Voir la pièce |
| 39 | CS01600148 | Support | Disponible | Voir la pièce |
| 40 | CS61030002 | Entretoise | Disponible | Voir la pièce |
| 41 | CS01820105 | Joint | Disponible | Voir la pièce |
| 41 | CS01820105 | Joint | Disponible | Voir la pièce |
| 41 | CS01820105 | Joint | Disponible | Voir la pièce |
| 42 | CS01650186 | Tige | Disponible | Voir la pièce |
| 43 | CS01010125 | Rondelle | Disponible | Voir la pièce |
| 44 | CS01060330 | Vis | Disponible | Voir la pièce |
| 45 | CS01060329 | Vis | Disponible | Voir la pièce |
| 46 | CS01010212 | Rondelle | Disponible | Voir la pièce |
| 47 | CS01660129 | Tete | Disponible | Voir la pièce |
| 48 | CS01060311 | Vis | Disponible | Voir la pièce |
| 49 | CS01340278 | Bague | Disponible | Voir la pièce |
| 50 | CS01820103 | Joint | Disponible | Voir la pièce |
| 50 | CS01820103 | Joint | Disponible | Voir la pièce |
| 51 | CS01000163 | Ecrou | Disponible | Voir la pièce |
| 51 | CS01000163 | Ecrou | Disponible | Voir la pièce |
| 52 | CS01320215 | Protection | Disponible | Voir la pièce |
| 53 | CS02140103 | Oscilateur | Disponible | Voir la pièce |
| 54 | CS01060210 | Vis | Disponible | Voir la pièce |
| 55 | CS01990100 | Graisseur | Disponible | Voir la pièce |
| 56 | 61100046 | Tige mt. 2 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318900R | Carburateur WYJ-227A | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318570 | Corp primer | Disponible | Voir la pièce |
