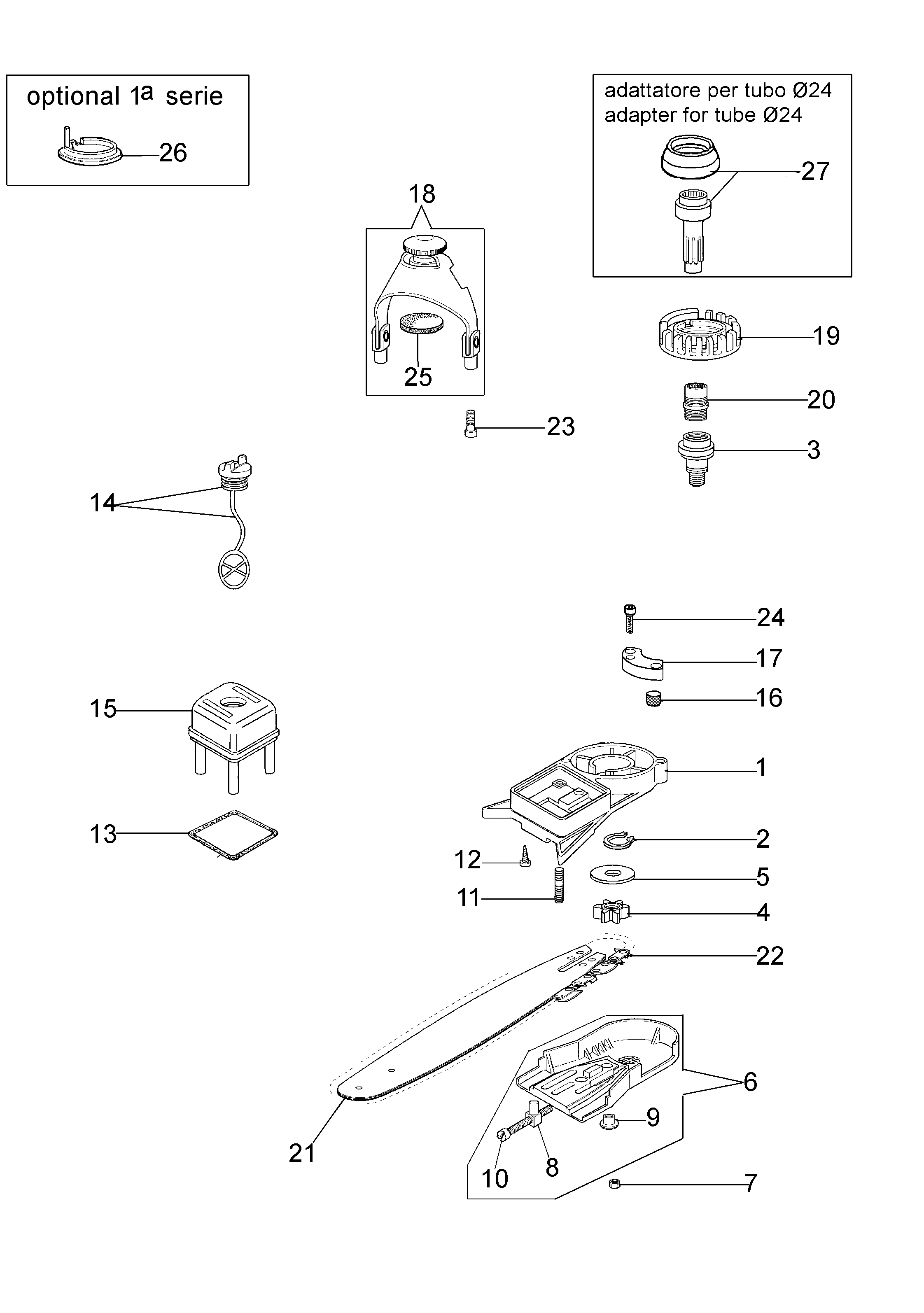

Vue Éclatée EP 100
Retrouvez les pièces détachées, références et repères disponibles pour EP 100.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | W000101 | Corp | Disponible | Voir la pièce |
| 2 | 3024017 | Bague | Disponible | Voir la pièce |
| 3 | W000104 | Arbre trasmission | Disponible | Voir la pièce |
| 4 | W000105 | Couronne | Disponible | Voir la pièce |
| 5 | W000106 | Rondelle | Disponible | Voir la pièce |
| 6 | W000107 | Carter | Disponible | Voir la pièce |
| 7 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 8 | W000109 | Vis tension | Disponible | Voir la pièce |
| 9 | W000110 | Bague | Disponible | Voir la pièce |
| 10 | W000111 | Vis tension | Disponible | Voir la pièce |
| 11 | W000112 | Goujon | Disponible | Voir la pièce |
| 12 | W000113 | Vis | Disponible | Voir la pièce |
| 13 | W000115 | Bague or | Disponible | Voir la pièce |
| 14 | W000116 | Bouchon | Disponible | Voir la pièce |
| 15 | W000117 | Calotte | Disponible | Voir la pièce |
| 16 | W000118 | Filtre huile | Disponible | Voir la pièce |
| 17 | W0000209 | Pompe huile | Disponible | Voir la pièce |
| 18 | W000132 | Etrier | Disponible | Voir la pièce |
| 19 | W000121A | Flasque | Disponible | Voir la pièce |
| 20 | W000122 | Connection | Disponible | Voir la pièce |
| 21 | 63090030R | Guide 10 | Disponible | Voir la pièce |
| 22 | 30629019C | Chaine .3/8 | Disponible | Voir la pièce |
| 23 | 099900311B | Vis | Disponible | Voir la pièce |
| 24 | 302000023 | Vis | Disponible | Voir la pièce |
| 25 | W000131 | Disque | Disponible | Voir la pièce |
| 26 | W000130 | Adaptateur | Disponible | Voir la pièce |
| 27 | W000143 | Adaptateur Ø24 | Disponible | Voir la pièce |
