Vue Éclatée CR 350 R (Italia)
Retrouvez les pièces détachées, références et repères disponibles pour CR 350 R (Italia).

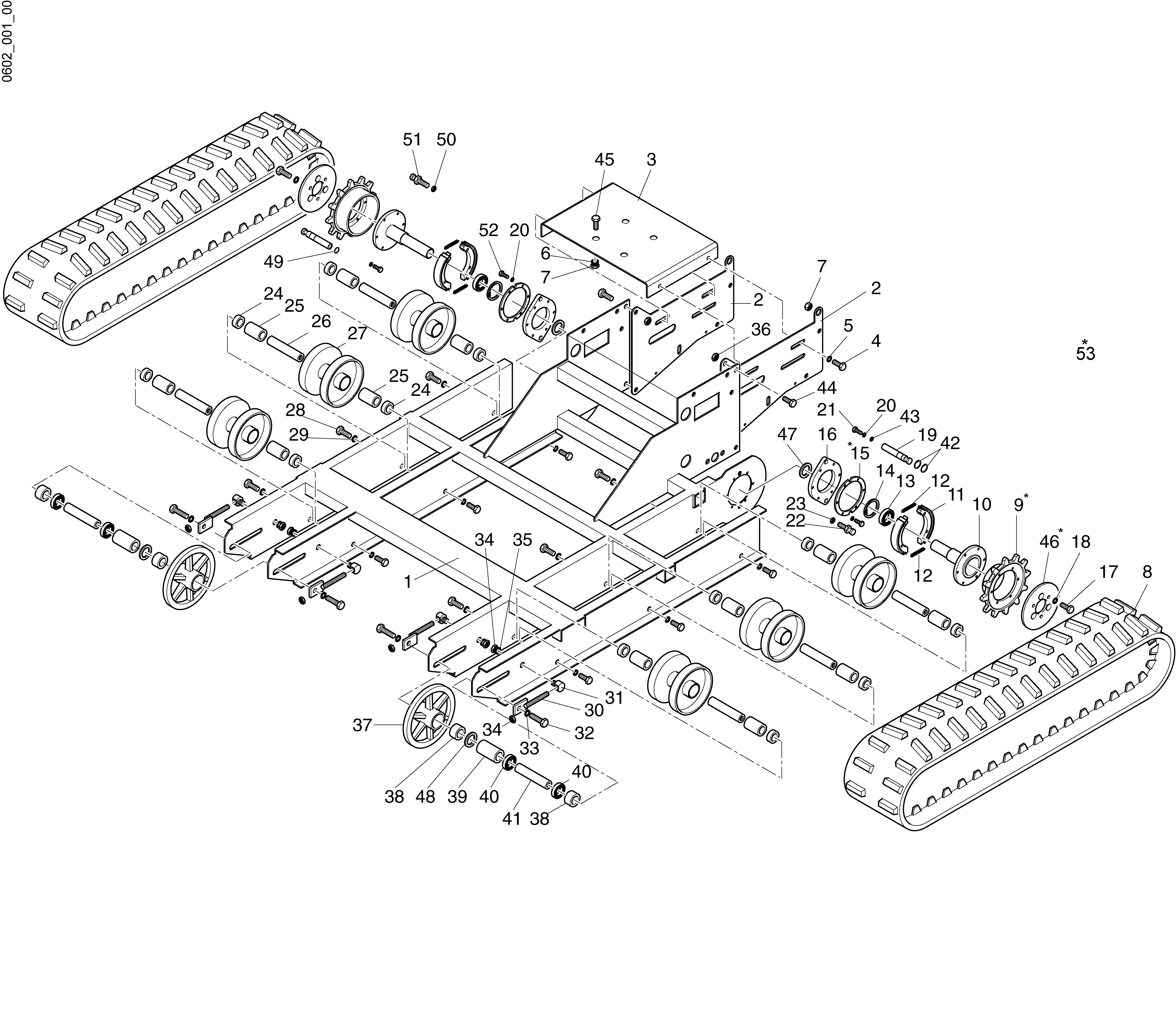

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68720092A | Châssis | Disponible | Voir la pièce |
| 2 | 68720006 | Console | Disponible | Voir la pièce |
| 2 | 68720006 | Console | Disponible | Voir la pièce |
| 3 | 68720007R | Support du moteur | Disponible | Voir la pièce |
| 4 | 3933034AR | Pivot | Non reliée | |
| 5 | 3916008R | Rondelle | Non reliée | |
| 6 | 3819013R | Grower | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 8 | YF1370060 | Chenille | Disponible | Voir la pièce |
| 9 | 68720086 | Kit roue | Disponible | Voir la pièce |
| 9 | YF1370371 | Roue motrice | Disponible | Voir la pièce |
| 10 | YF1370013 | Moyeu roue | Disponible | Voir la pièce |
| 11 | YN2362700 | Mâchoire de frein | Non reliée | |
| 12 | YN3105100 | Ressort | Non reliée | |
| 12 | YN3105100 | Ressort | Non reliée | |
| 13 | YN1293400 | Roulement | Disponible | Voir la pièce |
| 14 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 15 | F1370083 | Bride (palier) | Disponible | Voir la pièce |
| 15 | YF1370384 | Bride (palier) | Disponible | Voir la pièce |
| 16 | YF1370008 | Support (palier) | Disponible | Voir la pièce |
| 17 | 3806094R | Vis | Disponible | Voir la pièce |
| 17 | YN6325400 | Vis | Disponible | Voir la pièce |
| 18 | 3819014R | Grower | Disponible | Voir la pièce |
| 19 | YF1370025 | Camme (frein) | Disponible | Voir la pièce |
| 20 | 3819013R | Grower | Disponible | Voir la pièce |
| 20 | 3819013R | Grower | Disponible | Voir la pièce |
| 21 | YN6247400 | Vis | Disponible | Voir la pièce |
| 22 | YF1370019 | Point dappui | Disponible | Voir la pièce |
| 23 | YN1470150 | Ecrou | Disponible | Voir la pièce |
| 24 | YF1370081 | Entretoise | Disponible | Voir la pièce |
| 24 | YF1370081 | Entretoise | Disponible | Voir la pièce |
| 25 | YF1370080 | Cage a rouleaux | Disponible | Voir la pièce |
| 25 | YF1370080 | Cage a rouleaux | Disponible | Voir la pièce |
| 26 | YF1370014 | Pivot | Disponible | Voir la pièce |
| 27 | YF1370018D | Rouleau | Disponible | Voir la pièce |
| 28 | YN6370600 | Vis | Non reliée | |
| 29 | YN4390600 | Rondelle | Disponible | Voir la pièce |
| 30 | 68720093R | Vis de reglage | Disponible | Voir la pièce |
| 31 | YF1370030 | Support | Disponible | Voir la pièce |
| 32 | YN6417750 | Vis | Disponible | Voir la pièce |
| 33 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 34 | YN1475110 | Ecrou | Disponible | Voir la pièce |
| 34 | YN1475110 | Ecrou | Disponible | Voir la pièce |
| 35 | YN4390600 | Rondelle | Disponible | Voir la pièce |
| 36 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 37 | YF1370012 | Roue avant | Disponible | Voir la pièce |
| 38 | YF1370017 | Entretoise | Disponible | Voir la pièce |
| 38 | YF1370017 | Entretoise | Disponible | Voir la pièce |
| 39 | YF1370016 | Entretoise | Disponible | Voir la pièce |
| 40 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 40 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 41 | YF1370015 | Pivot (Roue) | Disponible | Voir la pièce |
| 42 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 43 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 44 | YN6320600 | Vis | Disponible | Voir la pièce |
| 45 | 3806074R | Vis | Disponible | Voir la pièce |
| 46 | YF1370373 | Couvercle (roue) | Disponible | Voir la pièce |
| 47 | YF1370411 | Epaisseur (palier) | Disponible | Voir la pièce |
| 48 | YN5005145 | Epaisseur | Disponible | Voir la pièce |
| 49 | YN0366600 | Bague or | Disponible | Voir la pièce |
| 50 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 51 | 3806124 | Vis | Disponible | Voir la pièce |
| 52 | 3806070R | Vis | Disponible | Voir la pièce |
| 53 | 68720086 | Kit roue | Disponible | Voir la pièce |
| 53 | 68720086 | Kit roue | Disponible | Voir la pièce |
| 53 | 68720086 | Kit roue | Disponible | Voir la pièce |
| 53 | 68720086 | Kit roue | Disponible | Voir la pièce |

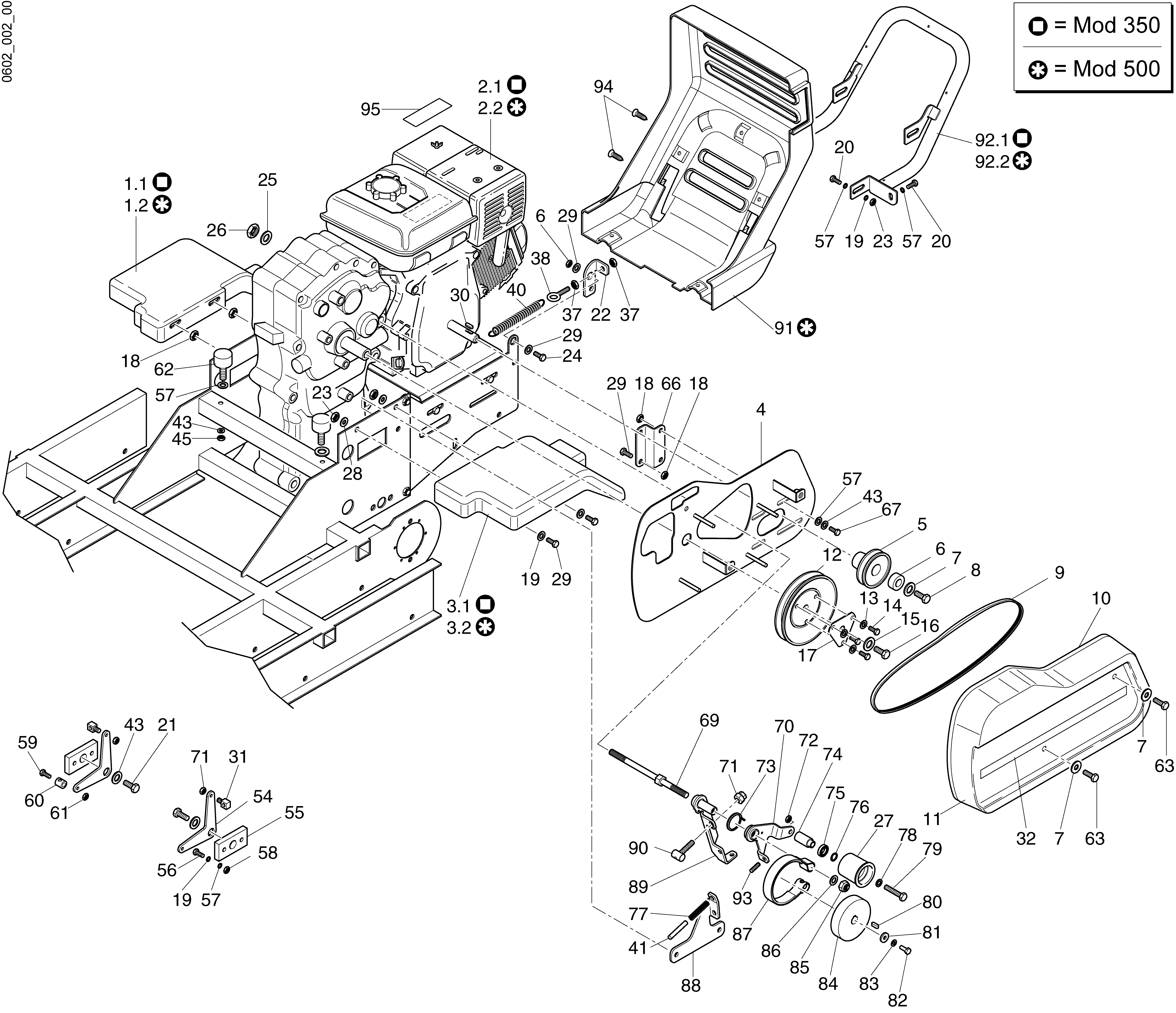

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1.1 | YF1376068 | Garde boue mod 350 | Disponible | Voir la pièce |
| 1.2 | - | N | Non reliée | |
| 2.1 | - | N | Non reliée | |
| 2.2 | - | N | Non reliée | |
| 3.1 | YF1376069 | Garde boue mod 350 | Disponible | Voir la pièce |
| 3.2 | - | N | Non reliée | |
| 4 | YF1376054 | Support (carter) | Disponible | Voir la pièce |
| 5 | YF1370038B | Poulie (moteur) | Disponible | Voir la pièce |
| 6 | YF1370058 | Entretoise | Disponible | Voir la pièce |
| 6 | YF1370058 | Entretoise | Disponible | Voir la pièce |
| 7 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 7 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 7 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 8 | YN6243980 | Vis | Disponible | Voir la pièce |
| 9 | 68720178R | Courroie | Disponible | Voir la pièce |
| 10 | YF1376070 | Joint | Disponible | Voir la pièce |
| 11 | YF1376065 | Carter de protection | Disponible | Voir la pièce |
| 12 | YF1370037E | Poulie (boite de vitesse) | Disponible | Voir la pièce |
| 13 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 14 | 301000042R | Vis | Disponible | Voir la pièce |
| 15 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 16 | 3933034AR | Pivot | Non reliée | |
| 17 | YF1325050 | Plaque de fixation | Disponible | Voir la pièce |
| 18 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 18 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 18 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | 3916008R | Rondelle | Non reliée | |
| 19 | 3916008R | Rondelle | Non reliée | |
| 19 | 3916008R | Rondelle | Non reliée | |
| 20 | 3806067R | Vis | Disponible | Voir la pièce |
| 20 | 3806067R | Vis | Disponible | Voir la pièce |
| 21 | YN6247400 | Vis | Disponible | Voir la pièce |
| 22 | YF1370350 | Etrier | Disponible | Voir la pièce |
| 23 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 23 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 24 | YN6320600 | Vis | Disponible | Voir la pièce |
| 25 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 26 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 27 | YF1325005 | Rouleau | Disponible | Voir la pièce |
| 28 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 29 | 3933034AR | Pivot | Non reliée | |
| 29 | 3933034AR | Pivot | Non reliée | |
| 29 | 3933034AR | Pivot | Non reliée | |
| 29 | 3933034AR | Pivot | Non reliée | |
| 30 | YN0643410 | Clavette | Disponible | Voir la pièce |
| 31 | YF1370119 | Bloc | Disponible | Voir la pièce |
| 32 | YF1370326 | Kit etiquettes | Disponible | Voir la pièce |
| 37 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 37 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 38 | 68240165AR | Ens. tirant | Disponible | Voir la pièce |
| 40 | YN3126406A | Ressort | Disponible | Voir la pièce |
| 41 | YK1101850 | Guide ressort | Disponible | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 45 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 54 | YF1370021 | Levier (frein) | Disponible | Voir la pièce |
| 55 | YF1370026 | Support | Disponible | Voir la pièce |
| 56 | 3806067R | Vis | Disponible | Voir la pièce |
| 57 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 57 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 57 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 57 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 57 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 58 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 59 | 301000042R | Vis | Disponible | Voir la pièce |
| 60 | YF1290225 | Etau | Disponible | Voir la pièce |
| 61 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 62 | YN4920613 | Amortisseur | Disponible | Voir la pièce |
| 63 | YN6255100 | Vis | Disponible | Voir la pièce |
| 63 | YN6255100 | Vis | Disponible | Voir la pièce |
| 66 | F1370364 | Support | Disponible | Voir la pièce |
| 67 | YN6244000 | Vis | Disponible | Voir la pièce |
| 69 | YF1370351 | Pivot | Disponible | Voir la pièce |
| 70 | YF1370359C | Levier | Disponible | Voir la pièce |
| 71 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 71 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 72 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 73 | YF1370302 | Ressort | Disponible | Voir la pièce |
| 74 | YF1370071 | Entretoise | Disponible | Voir la pièce |
| 75 | 3035042R | Roulement | Disponible | Voir la pièce |
| 76 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 77 | YN3113200 | Ressort | Disponible | Voir la pièce |
| 78 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 79 | YN6291000 | Vis | Disponible | Voir la pièce |
| 80 | YN0643700 | Clavette | Disponible | Voir la pièce |
| 81 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 82 | 3806035R | Vis | Disponible | Voir la pièce |
| 83 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 84 | YF1370349A | Tambour à cable | Disponible | Voir la pièce |
| 85 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 86 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 87 | YF1370336 | Frein | Disponible | Voir la pièce |
| 88 | YF1370304 | Support | Disponible | Voir la pièce |
| 89 | 68720066 | Levier | Disponible | Voir la pièce |
| 90 | YF1370382 | Pivot | Disponible | Voir la pièce |
| 91 | - | N | Non reliée | |
| 92.1 | YF1376077 | Pare-coups mod 350 | Disponible | Voir la pièce |
| 92.2 | - | N | Non reliée | |
| 93 | YN3816700 | Goujon | Disponible | Voir la pièce |
| 94 | YN6192350 | Vis | Disponible | Voir la pièce |
| 95 | YF1370305 | Decalque (danger) | Disponible | Voir la pièce |

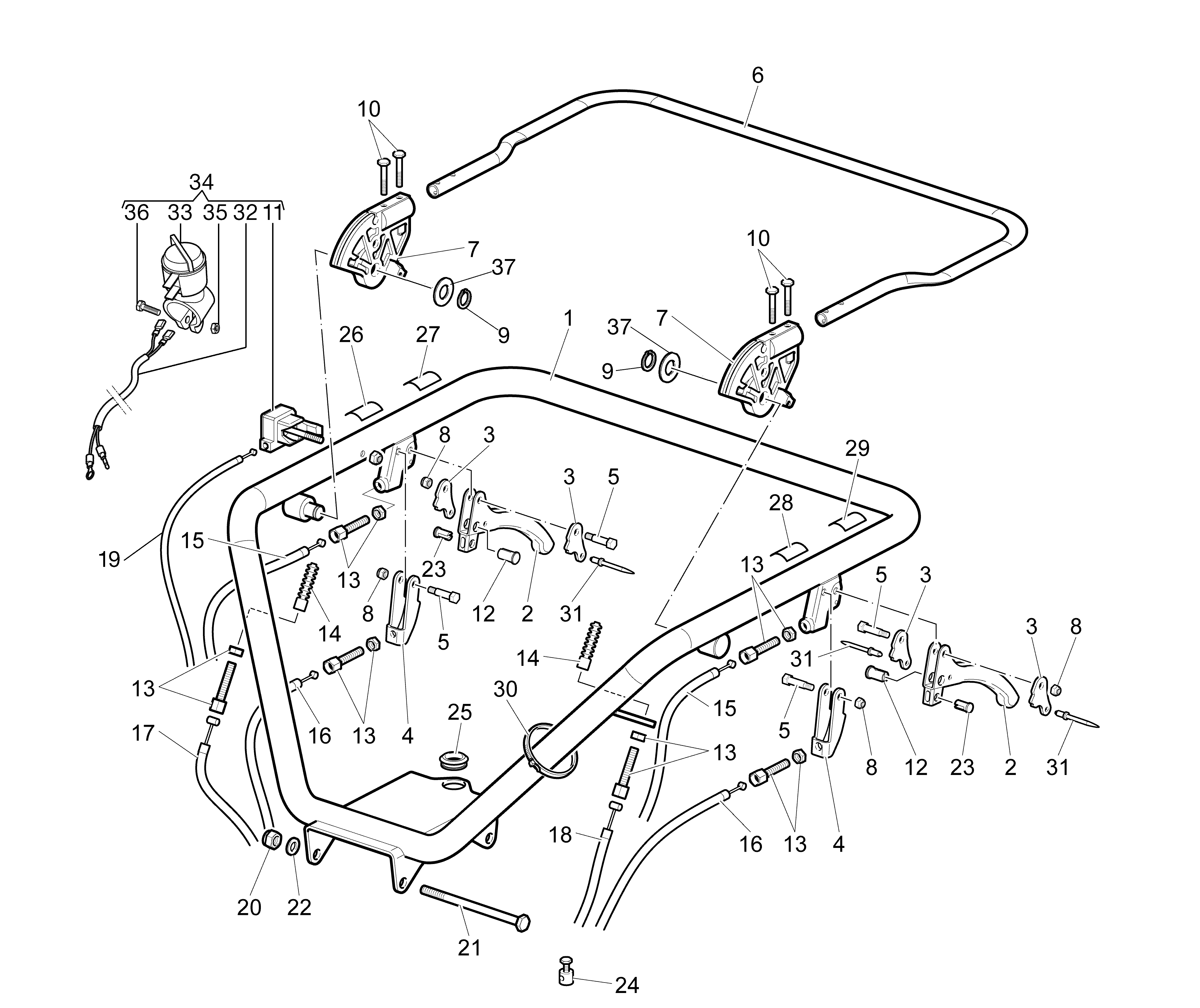

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1370361 | Guidon | Disponible | Voir la pièce |
| 2 | YF1370367 | Levier de commande | Disponible | Voir la pièce |
| 2 | YF1370367 | Levier de commande | Disponible | Voir la pièce |
| 3 | YF1370338 | Camme (levier de commande) | Disponible | Voir la pièce |
| 3 | YF1370338 | Camme (levier de commande) | Disponible | Voir la pièce |
| 3 | YF1370338 | Camme (levier de commande) | Disponible | Voir la pièce |
| 3 | YF1370338 | Camme (levier de commande) | Disponible | Voir la pièce |
| 4 | YF1370339 | Levier (regulateur) | Disponible | Voir la pièce |
| 4 | YF1370339 | Levier (regulateur) | Disponible | Voir la pièce |
| 5 | YF1370365 | Pivot (levier) | Disponible | Voir la pièce |
| 5 | YF1370365 | Pivot (levier) | Disponible | Voir la pièce |
| 5 | YF1370365 | Pivot (levier) | Disponible | Voir la pièce |
| 5 | YF1370365 | Pivot (levier) | Disponible | Voir la pièce |
| 6 | YF1370309 | Levier de commande (baladeur) | Disponible | Voir la pièce |
| 7 | YF1370362 | Joint (levier de commande) | Disponible | Voir la pièce |
| 7 | YF1370362 | Joint (levier de commande) | Disponible | Voir la pièce |
| 8 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 9 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 10 | YN6234000 | Vis | Disponible | Voir la pièce |
| 10 | YN6234000 | Vis | Disponible | Voir la pièce |
| 11 | YN2803660 | Manette gaz | Disponible | Voir la pièce |
| 12 | YN6031800 | Pivot | Disponible | Voir la pièce |
| 12 | YN6031800 | Pivot | Disponible | Voir la pièce |
| 13 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 13 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 13 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 13 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 13 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 13 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 14 | YF1370387 | Protection en caoutchouc | Disponible | Voir la pièce |
| 14 | YF1370387 | Protection en caoutchouc | Disponible | Voir la pièce |
| 15 | 68720104R | Transmission (frein) | Disponible | Voir la pièce |
| 15 | 68720104R | Transmission (frein) | Disponible | Voir la pièce |
| 16 | YN5482100 | Transmission (deverrouiller) | Disponible | Voir la pièce |
| 16 | YN5482100 | Transmission (deverrouiller) | Disponible | Voir la pièce |
| 17 | YN5472560 | Transmission (baladeur) | Disponible | Voir la pièce |
| 18 | YN5480910 | Transmission (tendeur de courroi | Disponible | Voir la pièce |
| 19 | YN5458350 | Transmission Kohler | Disponible | Voir la pièce |
| 20 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 21 | YN6364510 | Vis | Disponible | Voir la pièce |
| 22 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 23 | YN6031500 | Arret (fil) | Disponible | Voir la pièce |
| 23 | YN6031500 | Arret (fil) | Disponible | Voir la pièce |
| 24 | YN5901050 | Etau | Disponible | Voir la pièce |
| 25 | YK2203010 | Passe-cable | Disponible | Voir la pièce |
| 26 | YN5380805 | Marque (Accélérateur) | Disponible | Voir la pièce |
| 27 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 28 | YN5380660 | Marque (Embrayage) | Disponible | Voir la pièce |
| 29 | YN5380665 | Decalque (Frein) | Disponible | Voir la pièce |
| 30 | YN1762150 | Bande | Disponible | Voir la pièce |
| 31 | YN0886400 | Rivet | Disponible | Voir la pièce |
| 31 | YN0886400 | Rivet | Disponible | Voir la pièce |
| 31 | YN0886400 | Rivet | Disponible | Voir la pièce |
| 32 | 68720082 | Cable moteur-stop (Essence) | Disponible | Voir la pièce |
| 33 | 3044017R | Interrupteur | Disponible | Voir la pièce |
| 34 | 3044009R | Interrupteur | Disponible | Voir la pièce |
| 35 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 36 | N6226000 | Vis | Disponible | Voir la pièce |
| 37 | K8491008R | Epaisseur | Non reliée | |
| 37 | K8491008R | Epaisseur | Non reliée |

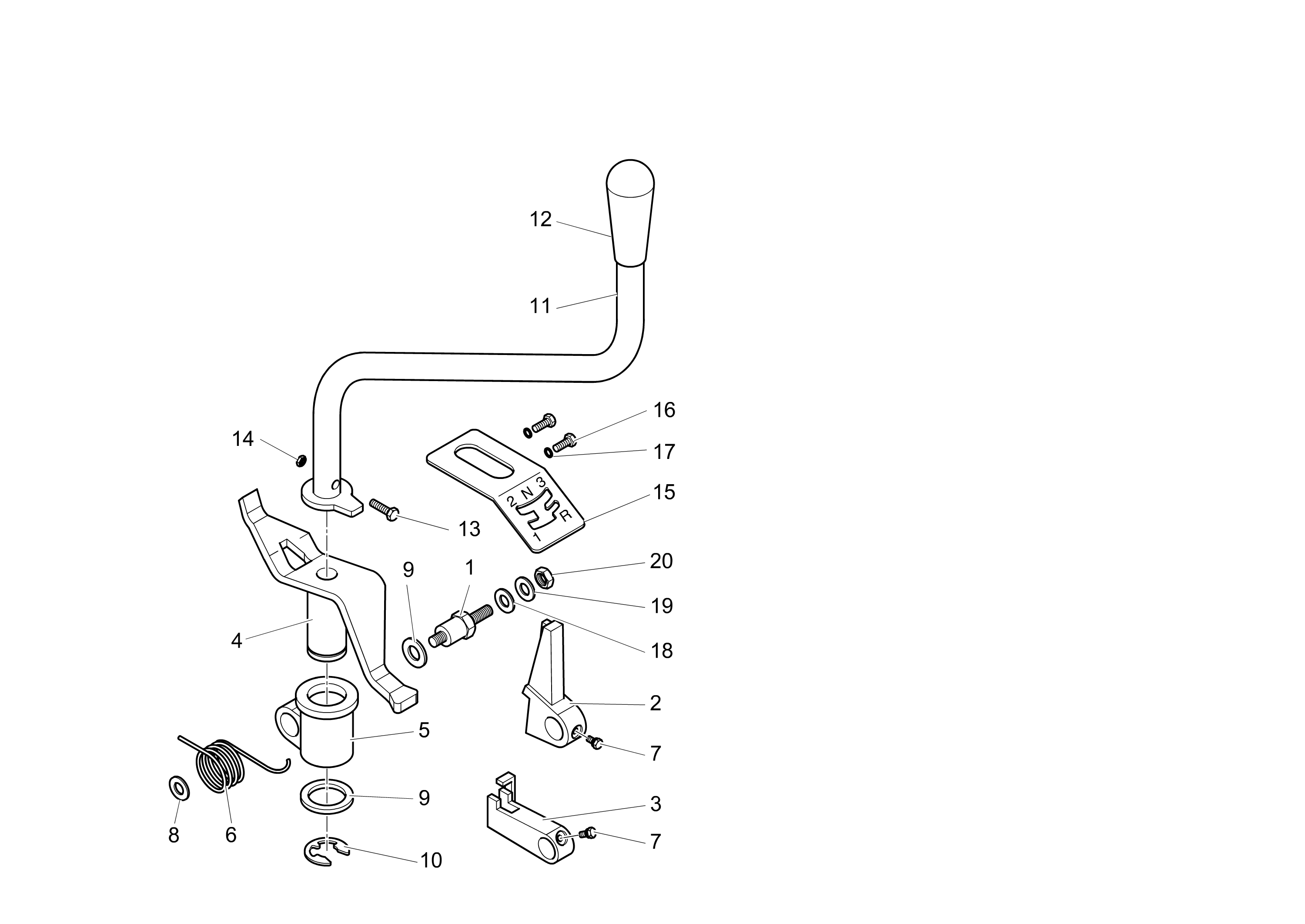

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1370389 | Pivot | Disponible | Voir la pièce |
| 2 | YF1375024 | Sélecteur a | Disponible | Voir la pièce |
| 3 | YF1375025 | Fourchette de commande b | Disponible | Voir la pièce |
| 4 | YF1375026 | Levier | Disponible | Voir la pièce |
| 5 | YF1375027 | Support | Disponible | Voir la pièce |
| 6 | YF1375028 | Ressort | Disponible | Voir la pièce |
| 7 | YF1375029 | Vis | Disponible | Voir la pièce |
| 7 | YF1375029 | Vis | Disponible | Voir la pièce |
| 8 | YF1375057 | Rondelle | Disponible | Voir la pièce |
| 9 | YF1375058 | Rondelle | Disponible | Voir la pièce |
| 9 | YF1375058 | Rondelle | Disponible | Voir la pièce |
| 10 | YF1375030 | Bague seeger | Disponible | Voir la pièce |
| 11 | YF1376076 | Levier de vitesse | Disponible | Voir la pièce |
| 12 | YN2840500 | Pommeau | Disponible | Voir la pièce |
| 13 | YN6193560 | Vis | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | YF1370066 | Sélecteur (changement de vitesse) | Disponible | Voir la pièce |
| 16 | 301000042R | Vis | Disponible | Voir la pièce |
| 17 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 18 | 3916008R | Rondelle | Non reliée | |
| 19 | 3819013R | Grower | Disponible | Voir la pièce |
| 20 | 320000028R | Ecrou | Disponible | Voir la pièce |

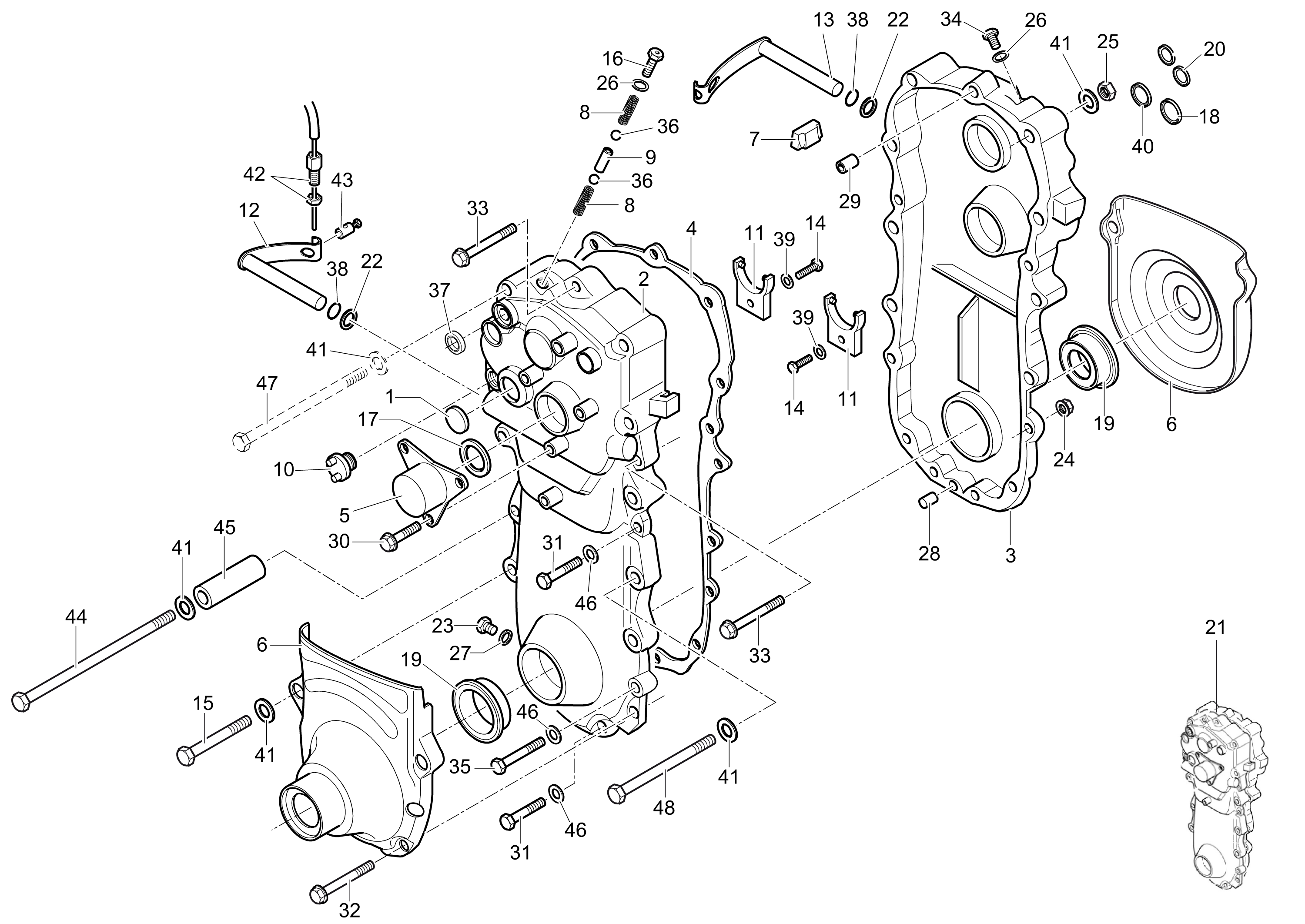

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1375001 | Bouchon | Disponible | Voir la pièce |
| 2 | YF1375002 | Boîte a vitesse | Disponible | Voir la pièce |
| 3 | YF1375003 | Boîte a vitesse | Disponible | Voir la pièce |
| 4 | YF1375004 | Joint | Disponible | Voir la pièce |
| 5 | YF1375005 | Couvercle | Disponible | Voir la pièce |
| 6 | YF1375006 | Protection | Disponible | Voir la pièce |
| 6 | YF1375006 | Protection | Disponible | Voir la pièce |
| 7 | YF1375007 | Arret (déverrouiller) | Disponible | Voir la pièce |
| 8 | YF1375008 | Ressort | Disponible | Voir la pièce |
| 8 | YF1375008 | Ressort | Disponible | Voir la pièce |
| 9 | YF1375009 | Goupille | Disponible | Voir la pièce |
| 10 | YF1375010 | Bouchon filete | Disponible | Voir la pièce |
| 11 | YF1375011 | Fourchette de commande | Disponible | Voir la pièce |
| 11 | YF1375011 | Fourchette de commande | Disponible | Voir la pièce |
| 12 | YF1375012 | Levier (déverrouiller) dx | Disponible | Voir la pièce |
| 13 | YF1375013 | Levier (déverrouiller) sx | Disponible | Voir la pièce |
| 14 | 3906045R | Vis | Disponible | Voir la pièce |
| 14 | 3906045R | Vis | Disponible | Voir la pièce |
| 15 | 3906130 | Vis | Disponible | Voir la pièce |
| 16 | 68720100 | Vis | Disponible | Voir la pièce |
| 17 | YF1375014 | Bague | Disponible | Voir la pièce |
| 18 | YN0205500 | Bague | Disponible | Voir la pièce |
| 19 | YF1375016 | Bague | Disponible | Voir la pièce |
| 19 | YF1375016 | Bague | Disponible | Voir la pièce |
| 20 | YF1375017 | Bague | Disponible | Voir la pièce |
| 21 | 68720179AR | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |
| 22 | YF1375019 | Bague or | Disponible | Voir la pièce |
| 22 | YF1375019 | Bague or | Disponible | Voir la pièce |
| 23 | YF1375020 | Vis | Disponible | Voir la pièce |
| 24 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 25 | 3912012R | Ecrou | Non reliée | |
| 26 | 3916008R | Rondelle | Non reliée | |
| 26 | 3916008R | Rondelle | Non reliée | |
| 27 | N4386600 | Rondelle | Disponible | Voir la pièce |
| 28 | YF1375021 | Bague | Disponible | Voir la pièce |
| 29 | YF1375022 | Bague | Disponible | Voir la pièce |
| 30 | 3806035R | Vis | Disponible | Voir la pièce |
| 31 | 3806038R | Vis | Disponible | Voir la pièce |
| 31 | 3806038R | Vis | Disponible | Voir la pièce |
| 32 | 3906046 | Vis | Disponible | Voir la pièce |
| 33 | 3906055 | Vis | Disponible | Voir la pièce |
| 33 | 3906055 | Vis | Disponible | Voir la pièce |
| 34 | 3806063R | Vis | Non reliée | |
| 35 | 3806049 | Vis | Disponible | Voir la pièce |
| 36 | YN4742100 | Bille | Disponible | Voir la pièce |
| 36 | YN4742100 | Bille | Disponible | Voir la pièce |
| 37 | - | N | Non reliée | |
| 38 | 3049039R | Bague or | Disponible | Voir la pièce |
| 38 | 3049039R | Bague or | Disponible | Voir la pièce |
| 38 | YN0305800 | Joint | Disponible | Voir la pièce |
| 38 | YN0305800 | Joint | Disponible | Voir la pièce |
| 39 | 3833076R | Rondelle | Non reliée | |
| 39 | 3833076R | Rondelle | Non reliée | |
| 40 | F1375018 | Bouchon | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 42 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 43 | YN5901050 | Etau | Disponible | Voir la pièce |
| 44 | N6366950 | Vis | Disponible | Voir la pièce |
| 45 | F1370444 | Entretoise | Disponible | Voir la pièce |
| 46 | 3057012 | Rondelle | Disponible | Voir la pièce |
| 46 | 3057012 | Rondelle | Disponible | Voir la pièce |
| 46 | 3057012 | Rondelle | Disponible | Voir la pièce |
| 47 | ° | Voir réf.21 IPL Commande (guidon) | Non reliée | |
| 48 | 3806124 | Vis | Disponible | Voir la pièce |

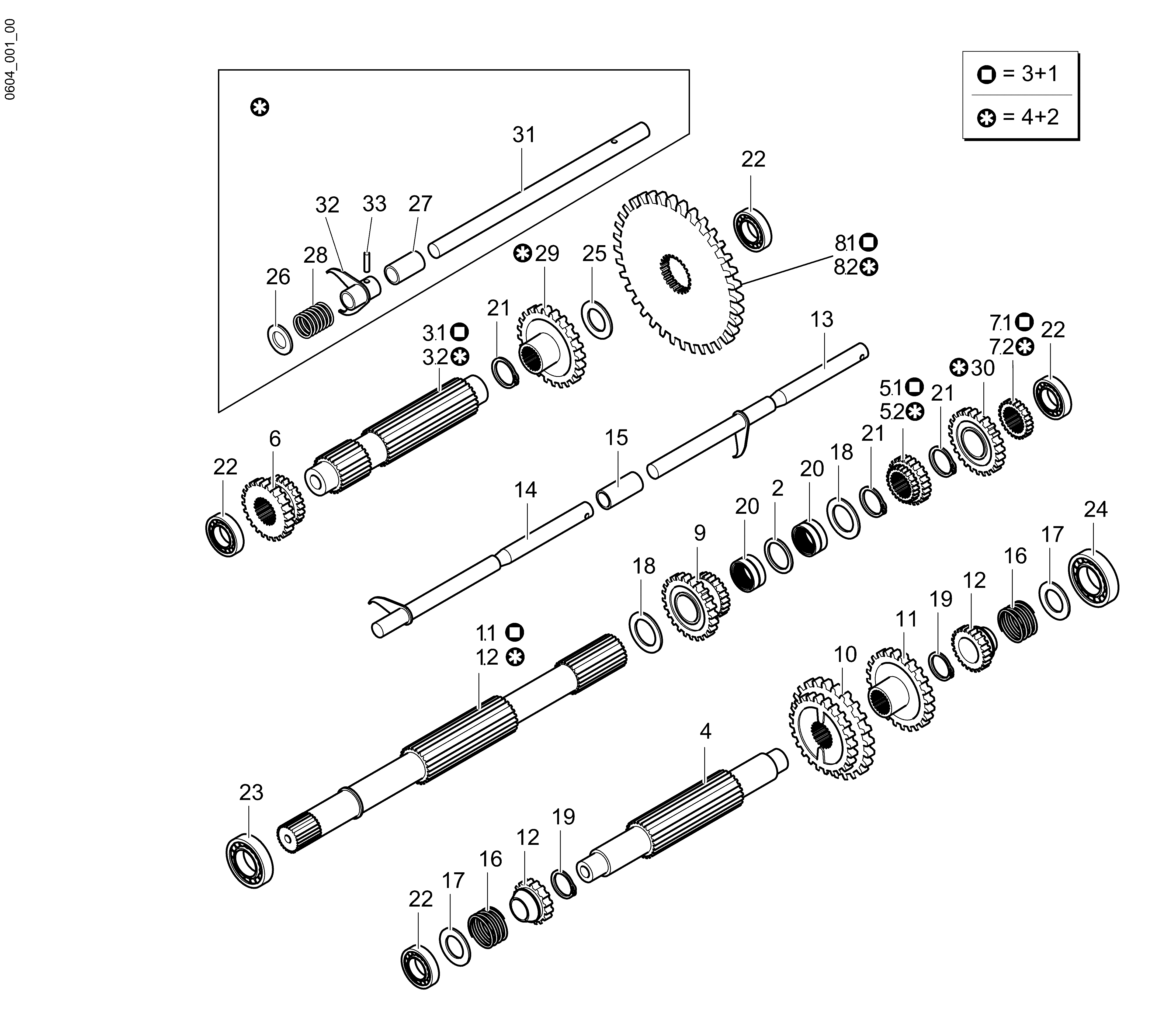

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1.1 | YF1375031 | Arbre | Disponible | Voir la pièce |
| 1.2 | - | N | Non reliée | |
| 2 | YF1375032 | Entretoise | Disponible | Voir la pièce |
| 3.1 | YF1375033 | Arbre | Disponible | Voir la pièce |
| 3.2 | YF1370260 | Arbre | Disponible | Voir la pièce |
| 4 | YF1370363 | Arbre | Disponible | Voir la pièce |
| 5.1 | YF1375035 | Engrenage | Disponible | Voir la pièce |
| 5.2 | - | N | Non reliée | |
| 6 | YF1375036 | Engrenage | Disponible | Voir la pièce |
| 7.1 | YF1375037 | Pignon | Disponible | Voir la pièce |
| 7.2 | - | N | Non reliée | |
| 8.1 | YF1375038 | Couronne | Disponible | Voir la pièce |
| 8.2 | - | N | Non reliée | |
| 9 | YF1375039 | Roue parasite | Disponible | Voir la pièce |
| 10 | YF1375040 | Engrenage | Disponible | Voir la pièce |
| 11 | YF1375041 | Engrenage | Disponible | Voir la pièce |
| 12 | YF1375042 | Engrenage | Disponible | Voir la pièce |
| 12 | YF1375042 | Engrenage | Disponible | Voir la pièce |
| 13 | YF1375043 | Coulisseau | Disponible | Voir la pièce |
| 14 | YF1375044 | Tige | Disponible | Voir la pièce |
| 15 | YF1375045 | Entretoise | Disponible | Voir la pièce |
| 16 | YF1375046 | Ressort | Disponible | Voir la pièce |
| 16 | YF1375046 | Ressort | Disponible | Voir la pièce |
| 17 | YF1375054 | Rondelle | Disponible | Voir la pièce |
| 17 | YF1375054 | Rondelle | Disponible | Voir la pièce |
| 18 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 18 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 19 | YF1375053 | Bague seeger | Disponible | Voir la pièce |
| 19 | YF1375053 | Bague seeger | Disponible | Voir la pièce |
| 20 | YF1375056 | Cage a aguilles | Disponible | Voir la pièce |
| 20 | YF1375056 | Cage a aguilles | Disponible | Voir la pièce |
| 21 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 22 | YN1258801 | Roulement | Disponible | Voir la pièce |
| 22 | YN1258801 | Roulement | Disponible | Voir la pièce |
| 22 | YN1258801 | Roulement | Disponible | Voir la pièce |
| 22 | YN1258801 | Roulement | Disponible | Voir la pièce |
| 23 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 24 | YN1259401 | Roulement | Disponible | Voir la pièce |
| 25 | YF1375059 | Rondelle | Disponible | Voir la pièce |
| 26 | YF1375060 | Rondelle | Disponible | Voir la pièce |
| 27 | YF1370269 | Entretoise | Disponible | Voir la pièce |
| 28 | YF1370272 | Ressort | Disponible | Voir la pièce |
| 29 | YF1370281 | Engrenage | Disponible | Voir la pièce |
| 30 | - | N | Non reliée | |
| 31 | YF1370264 | Arbre | Disponible | Voir la pièce |
| 32 | YF1370268 | Fourchette de commande | Disponible | Voir la pièce |
| 33 | YN5119100 | Goupille | Disponible | Voir la pièce |

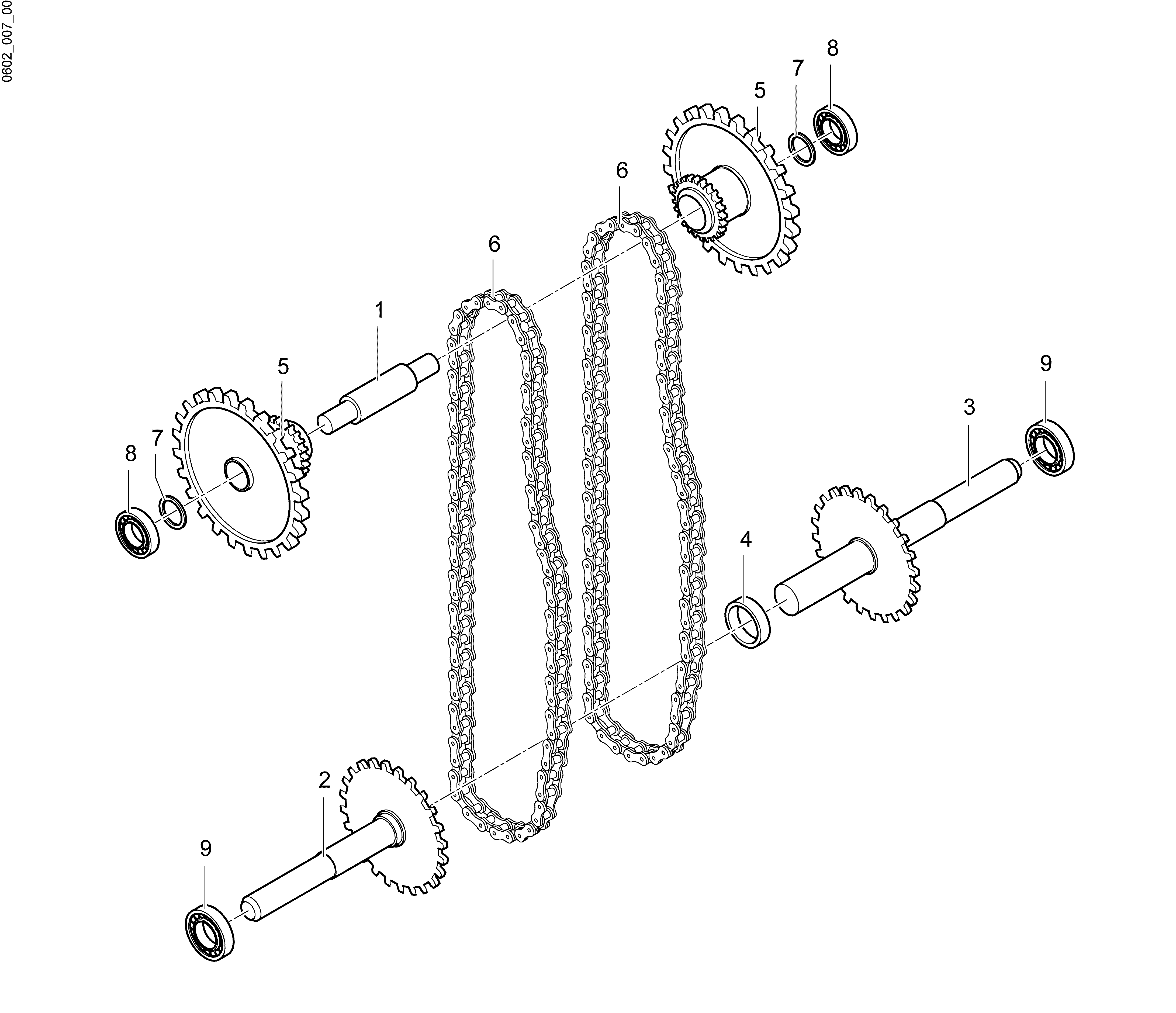

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1375047 | Arbre (pignon) | Disponible | Voir la pièce |
| 2 | YF1375048 | Demi-essieu dx | Disponible | Voir la pièce |
| 3 | YF1375049 | Demi-essieu sx | Disponible | Voir la pièce |
| 4 | YF1375050 | Entretoise | Disponible | Voir la pièce |
| 5 | F1375051 | Pignon pour chaine | Disponible | Voir la pièce |
| 5 | F1375051 | Pignon pour chaine | Disponible | Voir la pièce |
| 6 | YF1375052 | Chaine | Disponible | Voir la pièce |
| 6 | YF1375052 | Chaine | Disponible | Voir la pièce |
| 7 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 7 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 8 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 8 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 9 | YN1284601 | Roulement | Disponible | Voir la pièce |
| 9 | YN1284601 | Roulement | Disponible | Voir la pièce |

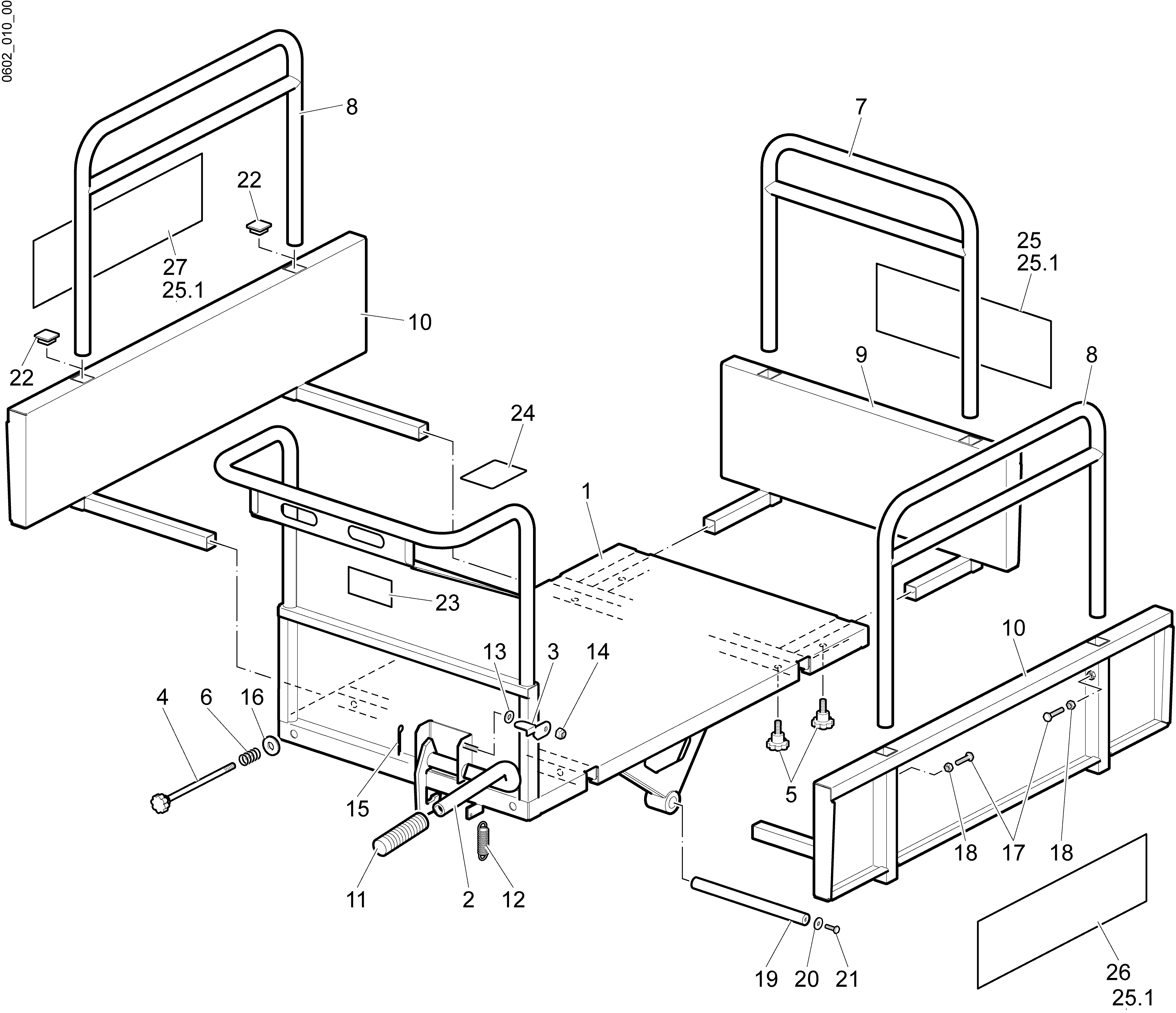

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1376001 | Plan de cargo 350kg | Disponible | Voir la pièce |
| 2 | YF1370125 | Levier de blocage | Disponible | Voir la pièce |
| 3 | 68710128R | Arrêt | Disponible | Voir la pièce |
| 4 | YF1376046 | Poignee (long) | Disponible | Voir la pièce |
| 5 | YF1376048 | Poignee (court) | Disponible | Voir la pièce |
| 6 | YF1376051 | Ressort | Disponible | Voir la pièce |
| 7 | YF1376052 | Tubulaire (hayon) | Disponible | Voir la pièce |
| 8 | YF1376053 | Tubulaire (hayon) | Disponible | Voir la pièce |
| 8 | YF1376053 | Tubulaire (hayon) | Disponible | Voir la pièce |
| 9 | YF1376025 | Hayon (fixe) 350kg | Disponible | Voir la pièce |
| 10 | YF1376024 | Hayon (fixe) 350kg | Disponible | Voir la pièce |
| 10 | YF1376024 | Hayon (fixe) 350kg | Disponible | Voir la pièce |
| 11 | Y400211590 | Poignée | Disponible | Voir la pièce |
| 12 | YN3118060 | Ressort | Disponible | Voir la pièce |
| 13 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 14 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | YN1060200 | Goupille | Disponible | Voir la pièce |
| 16 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 17 | 3933034AR | Pivot | Non reliée | |
| 18 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 18 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 19 | 68720117R | Pivot | Disponible | Voir la pièce |
| 20 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 21 | 301000042R | Vis | Disponible | Voir la pièce |
| 22 | YN5270040 | Bouchon | Disponible | Voir la pièce |
| 22 | YN5270040 | Bouchon | Disponible | Voir la pièce |
| 23 | YF1370305 | Decalque (danger) | Disponible | Voir la pièce |
| 24 | YF1370190 | Decalque 350Kg Max | Disponible | Voir la pièce |
| 25 | - | N | Non reliée | |
| 25.1 | YF1370326 | Kit etiquettes | Disponible | Voir la pièce |
| 25.1 | YF1370326 | Kit etiquettes | Disponible | Voir la pièce |
| 25.1 | YF1370326 | Kit etiquettes | Disponible | Voir la pièce |
| 26 | - | N | Non reliée | |
| 27 | - | N | Non reliée |
