Vue Éclatée MH 250 R (EN709)
Retrouvez les pièces détachées, références et repères disponibles pour MH 250 R (EN709).

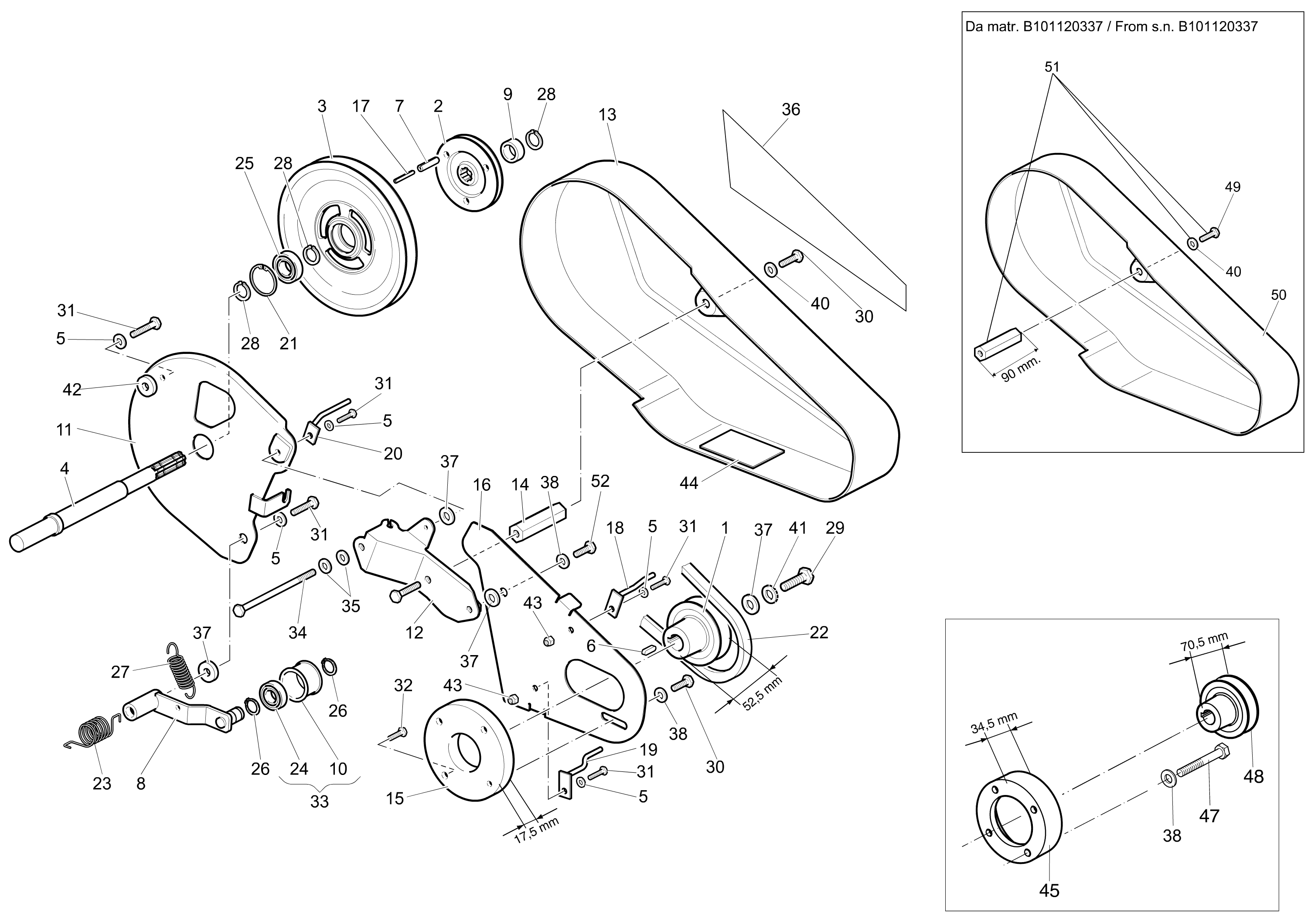

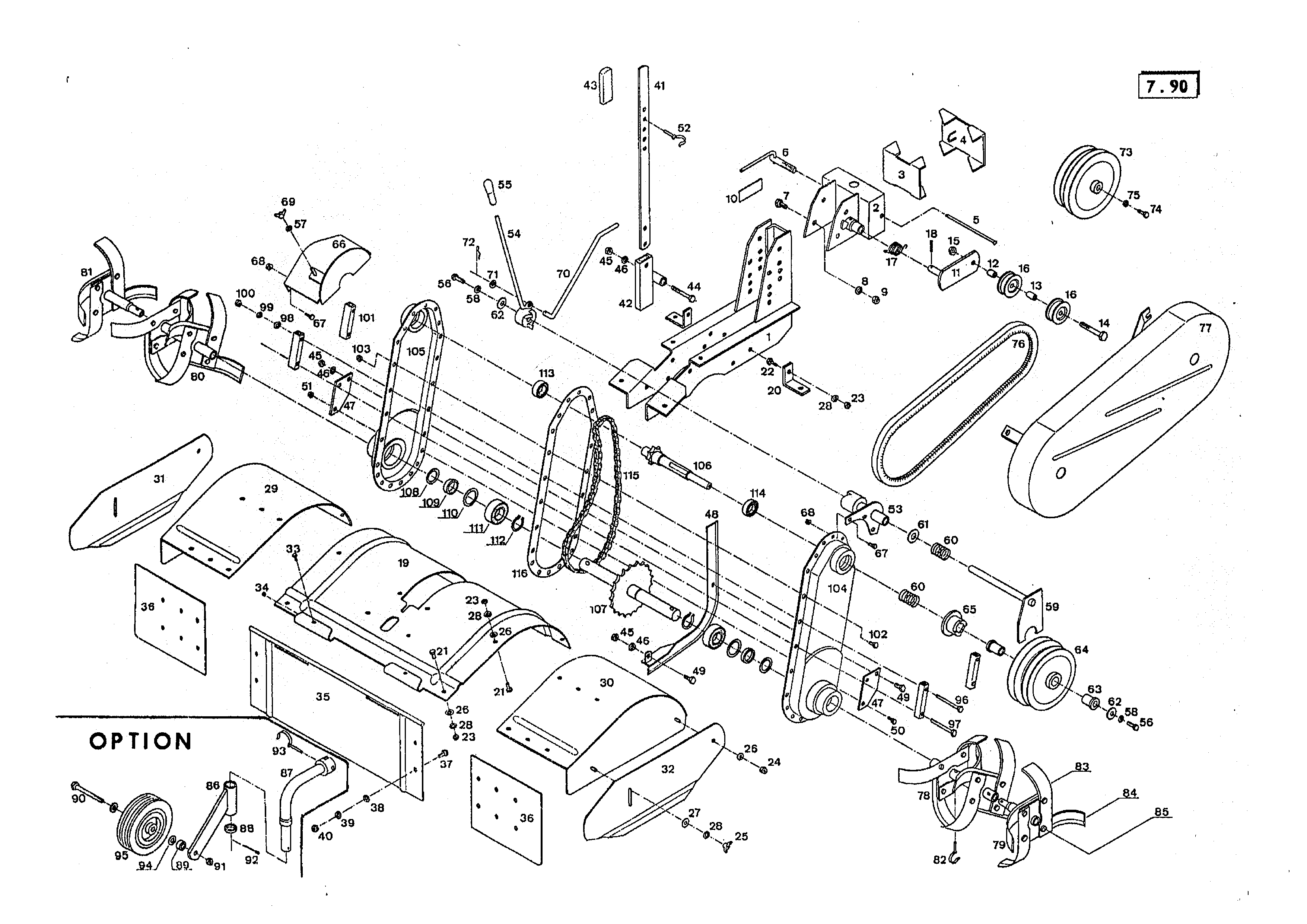

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1440827 | Poulie | Disponible | Voir la pièce |
| 2 | Y1440802 | Sélecteur | Non reliée | |
| 3 | Y1440803 | Poulie | Disponible | Voir la pièce |
| 4 | Y1440804 | Arbre | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 6 | YN0643450 | Clavette | Disponible | Voir la pièce |
| 7 | YN5133000 | Goupille | Non reliée | |
| 8 | F1440829 | Levier (tendeur de courroie) | Disponible | Voir la pièce |
| 9 | F1440828 | Entretoise | Disponible | Voir la pièce |
| 10 | F1440810 | Rouleau | Disponible | Voir la pièce |
| 11 | F1440811 | Support | Disponible | Voir la pièce |
| 12 | Y1440812 | Support | Disponible | Voir la pièce |
| 13 | 68650020B | Carter (rouge) | Disponible | Voir la pièce |
| 14 | F1440814 | Entretoise | Disponible | Voir la pièce |
| 15 | F1440815 | Flasque | Disponible | Voir la pièce |
| 16 | F1440855A | Support | Disponible | Voir la pièce |
| 17 | YN5117300 | Goupille | Non reliée | |
| 18 | F1440819 | Guide superieure | Disponible | Voir la pièce |
| 19 | F1440820 | Guide inferieure | Disponible | Voir la pièce |
| 20 | F1440821A | Guide superieure | Disponible | Voir la pièce |
| 21 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 22 | 3047036R | Courroie | Disponible | Voir la pièce |
| 23 | F1440833 | Ressort | Disponible | Voir la pièce |
| 24 | YN1256500 | Roulement | Disponible | Voir la pièce |
| 25 | YN1258020 | Roulement | Disponible | Voir la pièce |
| 26 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 26 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 27 | 68240165AR | Ens. tirant | Disponible | Voir la pièce |
| 28 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 29 | YN6243980 | Vis | Disponible | Voir la pièce |
| 30 | 3806063R | Vis | Non reliée | |
| 30 | 3806063R | Vis | Non reliée | |
| 30 | 3806063R | Vis | Non reliée | |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 32 | YN6243950 | Vis | Disponible | Voir la pièce |
| 33 | F1440817 | Rouleau (complet) | Disponible | Voir la pièce |
| 34 | YN6364510 | Vis | Disponible | Voir la pièce |
| 35 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 36 | -- | N | Non reliée | |
| 37 | YN4371150 | Rondelle | Disponible | Voir la pièce |
| 37 | YN4371150 | Rondelle | Disponible | Voir la pièce |
| 37 | YN4371150 | Rondelle | Disponible | Voir la pièce |
| 37 | YN4371150 | Rondelle | Disponible | Voir la pièce |
| 38 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 38 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 38 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 40 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 40 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 41 | 3819013R | Grower | Disponible | Voir la pièce |
| 42 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 43 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 43 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 44 | F1440858A | Bandage | Disponible | Voir la pièce |
| 45 | 68650010 | Flasque | Disponible | Voir la pièce |
| 47 | 3906165R | Vis | Disponible | Voir la pièce |
| 48 | 68650012 | Poulie | Disponible | Voir la pièce |
| 49 | YN6255100 | Vis | Disponible | Voir la pièce |
| 50 | 68650020B | Carter (rouge) | Disponible | Voir la pièce |
| 51 | 68652004 | Jeu entretoise | Disponible | Voir la pièce |
| 52 | 3933034AR | Pivot | Non reliée |

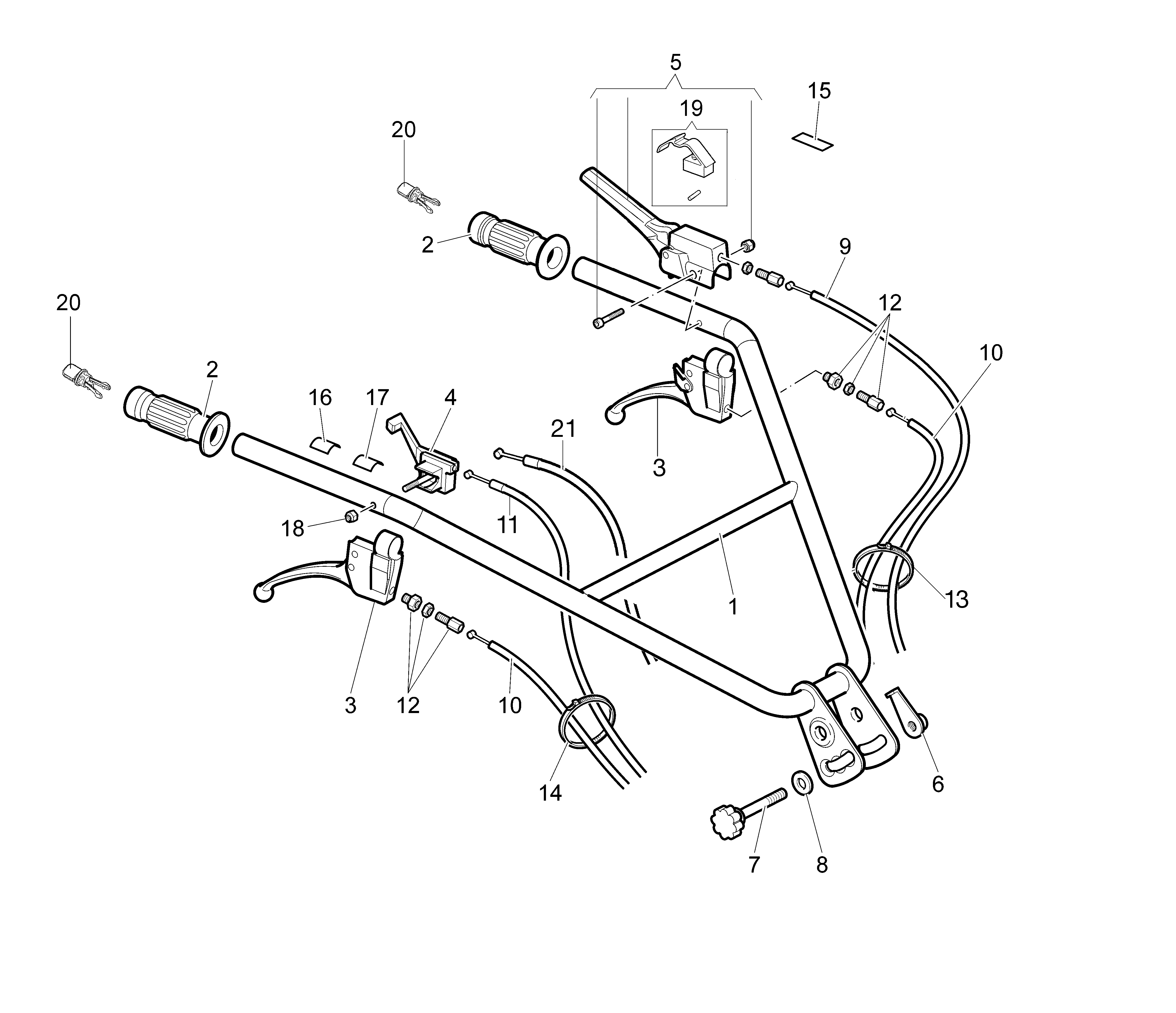

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Y1440824 | Guidon | Non reliée | |
| 2 | 68650067 | Poignee start | Disponible | Voir la pièce |
| 2 | 68650067 | Poignee start | Disponible | Voir la pièce |
| 2 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 2 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 3 | YN2811750 | Levier complet | Disponible | Voir la pièce |
| 3 | YN2811750 | Levier complet | Disponible | Voir la pièce |
| 4 | YN2803660 | Manette gaz | Disponible | Voir la pièce |
| 5 | 68650066 | Levier complete (tendeur de cour) | Disponible | Voir la pièce |
| 6 | F1445002 | Plaquette (blocage) | Disponible | Voir la pièce |
| 7 | F1445003 | Poignee (blocage) | Disponible | Voir la pièce |
| 8 | Y1445004 | Rondelle | Disponible | Voir la pièce |
| 9 | Y1440825 | Gaine du type bowden | Disponible | Voir la pièce |
| 10 | YN5488040 | Gaine du type bowden | Disponible | Voir la pièce |
| 10 | YN5488040 | Gaine du type bowden | Disponible | Voir la pièce |
| 11 | YN5462710 | Gaine du type bowden | Disponible | Voir la pièce |
| 12 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 12 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 13 | YN1762150 | Bande | Disponible | Voir la pièce |
| 14 | YN1764000 | Bande | Disponible | Voir la pièce |
| 15 | YN5380660 | Marque (Embrayage) | Disponible | Voir la pièce |
| 16 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 17 | YN5380805 | Marque (Accélérateur) | Disponible | Voir la pièce |
| 18 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 19 | 68240053R | Crochet + Goupille | Non reliée | |
| 20 | 68650068 | Tuyau | Disponible | Voir la pièce |
| 20 | 68650068 | Tuyau | Disponible | Voir la pièce |
| 21 | YF1321623 | Cable | Disponible | Voir la pièce |

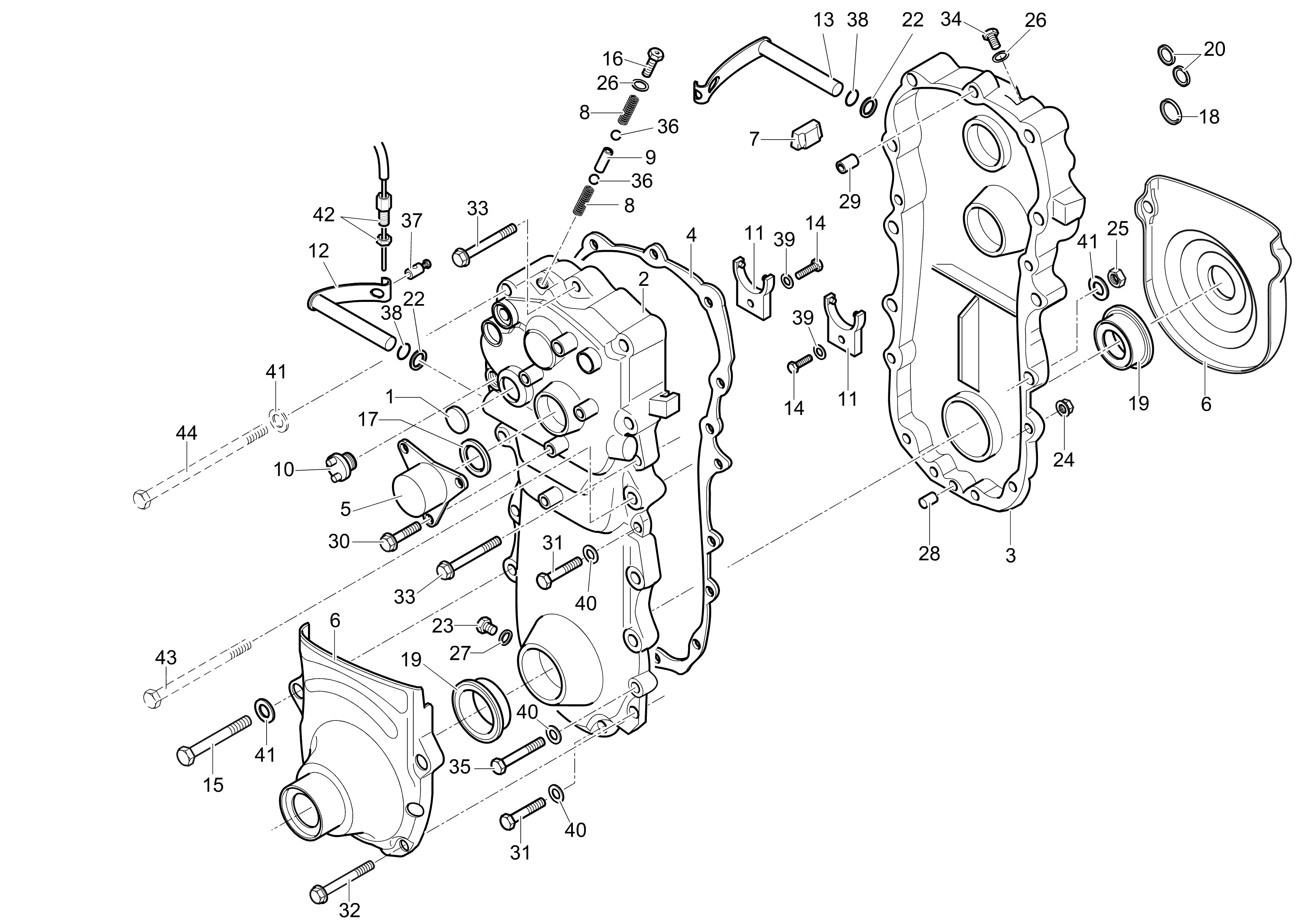

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1375001 | Bouchon | Disponible | Voir la pièce |
| 2 | YF1375002 | Boîte a vitesse | Disponible | Voir la pièce |
| 3 | YF1375003 | Boîte a vitesse | Disponible | Voir la pièce |
| 4 | YF1375004 | Joint | Disponible | Voir la pièce |
| 5 | YF1375005 | Couvercle | Disponible | Voir la pièce |
| 6 | YF1375006 | Protection | Disponible | Voir la pièce |
| 6 | YF1375006 | Protection | Disponible | Voir la pièce |
| 7 | YF1375007 | Arret (déverrouiller) | Disponible | Voir la pièce |
| 8 | YF1375008 | Ressort | Disponible | Voir la pièce |
| 8 | YF1375008 | Ressort | Disponible | Voir la pièce |
| 9 | YF1375009 | Goupille | Disponible | Voir la pièce |
| 10 | YF1375010 | Bouchon filete | Disponible | Voir la pièce |
| 11 | YF1375011 | Fourchette de commande | Disponible | Voir la pièce |
| 11 | YF1375011 | Fourchette de commande | Disponible | Voir la pièce |
| 12 | YF1375012 | Levier (déverrouiller) dx | Disponible | Voir la pièce |
| 13 | YF1375013 | Levier (déverrouiller) sx | Disponible | Voir la pièce |
| 14 | 3906045R | Vis | Disponible | Voir la pièce |
| 14 | 3906045R | Vis | Disponible | Voir la pièce |
| 15 | 3906130 | Vis | Disponible | Voir la pièce |
| 16 | 68720100 | Vis | Disponible | Voir la pièce |
| 17 | YF1375014 | Bague | Disponible | Voir la pièce |
| 18 | YN0205500 | Bague | Disponible | Voir la pièce |
| 19 | YF1375016 | Bague | Disponible | Voir la pièce |
| 19 | YF1375016 | Bague | Disponible | Voir la pièce |
| 20 | YF1375017 | Bague | Disponible | Voir la pièce |
| 22 | YF1375019 | Bague or | Disponible | Voir la pièce |
| 22 | YF1375019 | Bague or | Disponible | Voir la pièce |
| 23 | YF1375020 | Vis | Disponible | Voir la pièce |
| 24 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 25 | 3912012R | Ecrou | Non reliée | |
| 26 | 3916008R | Rondelle | Non reliée | |
| 26 | 3916008R | Rondelle | Non reliée | |
| 27 | N4386600 | Rondelle | Disponible | Voir la pièce |
| 28 | YF1375021 | Bague | Disponible | Voir la pièce |
| 29 | YF1375022 | Bague | Disponible | Voir la pièce |
| 30 | 3806035R | Vis | Disponible | Voir la pièce |
| 31 | 3806038R | Vis | Disponible | Voir la pièce |
| 31 | 3806038R | Vis | Disponible | Voir la pièce |
| 32 | 3906046 | Vis | Disponible | Voir la pièce |
| 33 | 3906055 | Vis | Disponible | Voir la pièce |
| 33 | 3906055 | Vis | Disponible | Voir la pièce |
| 34 | 3806063R | Vis | Non reliée | |
| 35 | 3806049 | Vis | Disponible | Voir la pièce |
| 36 | YN4742100 | Bille | Disponible | Voir la pièce |
| 36 | YN4742100 | Bille | Disponible | Voir la pièce |
| 37 | YN5901050 | Etau | Disponible | Voir la pièce |
| 38 | 3049039R | Bague or | Disponible | Voir la pièce |
| 38 | 3049039R | Bague or | Disponible | Voir la pièce |
| 39 | 3833076R | Rondelle | Non reliée | |
| 39 | 3833076R | Rondelle | Non reliée | |
| 40 | 3057012 | Rondelle | Disponible | Voir la pièce |
| 40 | 3057012 | Rondelle | Disponible | Voir la pièce |
| 40 | 3057012 | Rondelle | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 41 | YN4377500 | Rondelle | Disponible | Voir la pièce |
| 42 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 43 | # | Voir pos. 11 vue Ergot de support | Non reliée | |
| 44 | #. | Voir pos. 17 vue Mancherons et commandes | Non reliée |

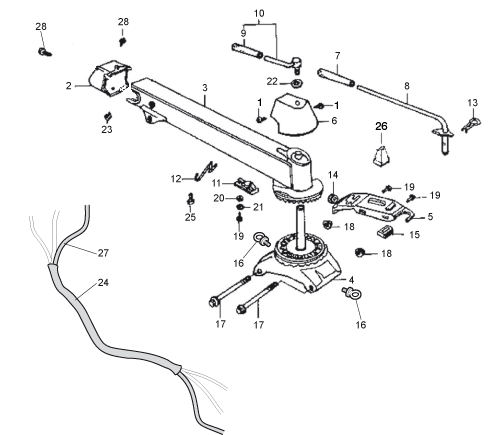

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960052R | Vis | Disponible | Voir la pièce |
| 1 | 3960052R | Vis | Disponible | Voir la pièce |
| 2 | Y1445006 | Tableau de bord (colonne) | Disponible | Voir la pièce |
| 3 | Y1445007 | Colonne (rouge) | Disponible | Voir la pièce |
| 4 | Y1445009 | Support joint spherique | Disponible | Voir la pièce |
| 5 | F1445010 | Tableau de bord (boite de vitess | Disponible | Voir la pièce |
| 6 | F1445011 | Carter (rouge) | Disponible | Voir la pièce |
| 7 | F1445013 | Pommeau | Disponible | Voir la pièce |
| 8 | F1445014 | Levier de vitesse (complète) | Disponible | Voir la pièce |
| 9 | F1445015 | Pommeau | Disponible | Voir la pièce |
| 10 | F1445016 | Levier de regulation (complète) | Disponible | Voir la pièce |
| 11 | Y1445017 | Connecteur | Disponible | Voir la pièce |
| 12 | F1445018 | Ressort | Disponible | Voir la pièce |
| 13 | Y1774173 | Goupille | Disponible | Voir la pièce |
| 14 | F1445019 | Passe-cable | Disponible | Voir la pièce |
| 15 | F1445020 | Protection en caoutchouc | Disponible | Voir la pièce |
| 16 | F1445021 | Protection en caoutchouc | Disponible | Voir la pièce |
| 16 | F1445021 | Protection en caoutchouc | Disponible | Voir la pièce |
| 17 | - | N | Non reliée | |
| 17 | - | N | Non reliée | |
| 18 | 3912012R | Ecrou | Non reliée | |
| 18 | 3912012R | Ecrou | Non reliée | |
| 19 | Y1744014 | Vis | Disponible | Voir la pièce |
| 19 | Y1744014 | Vis | Disponible | Voir la pièce |
| 19 | Y1744014 | Vis | Disponible | Voir la pièce |
| 20 | Y1752009 | Rondelle | Disponible | Voir la pièce |
| 21 | Y1753004 | Rondelle | Disponible | Voir la pièce |
| 22 | Y2592003 | Rondelle | Disponible | Voir la pièce |
| 23 | Y1750015 | Vis | Disponible | Voir la pièce |
| 24 | F1440870 | Gaine | Disponible | Voir la pièce |
| 25 | Y1750016 | Vis | Disponible | Voir la pièce |
| 26 | Y1445022 | Support | Disponible | Voir la pièce |
| 27 | F1440871 | Gaine | Disponible | Voir la pièce |
| 28 | YF1445057 | Vis | Disponible | Voir la pièce |
| 28 | YF1445057 | Vis | Disponible | Voir la pièce |

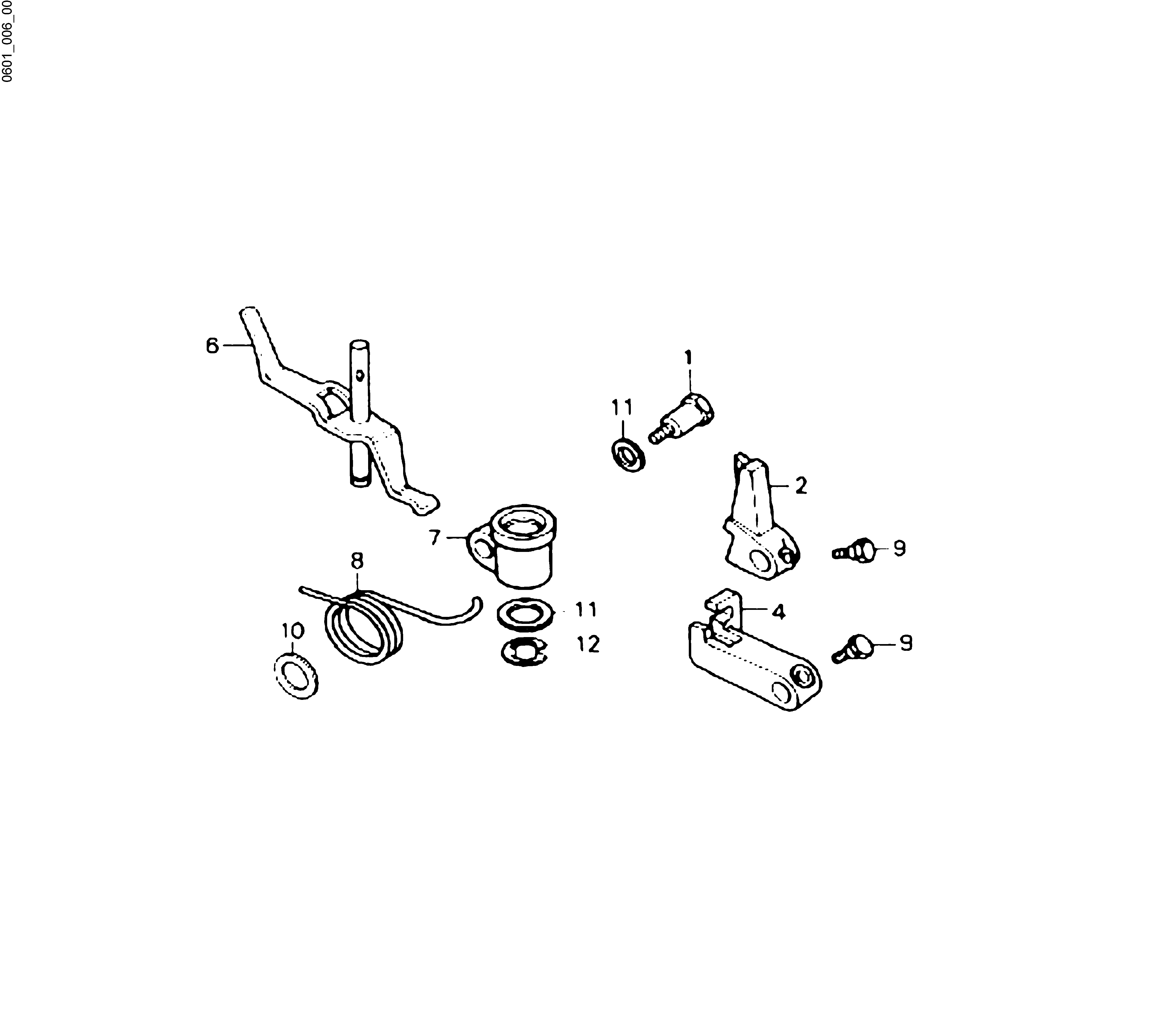

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1370389 | Pivot | Disponible | Voir la pièce |
| 2 | YF1375024 | Sélecteur a | Disponible | Voir la pièce |
| 4 | YF1375025 | Fourchette de commande b | Disponible | Voir la pièce |
| 6 | Y1370256 | Sélecteur (complet) | Disponible | Voir la pièce |
| 7 | YF1375027 | Support | Disponible | Voir la pièce |
| 8 | YF1375028 | Ressort | Disponible | Voir la pièce |
| 9 | YF1375029 | Vis | Disponible | Voir la pièce |
| 9 | YF1375029 | Vis | Disponible | Voir la pièce |
| 10 | YF1375057 | Rondelle | Disponible | Voir la pièce |
| 11 | YF1375058 | Rondelle | Disponible | Voir la pièce |
| 11 | YF1375058 | Rondelle | Disponible | Voir la pièce |
| 12 | YF1375030 | Bague seeger | Disponible | Voir la pièce |

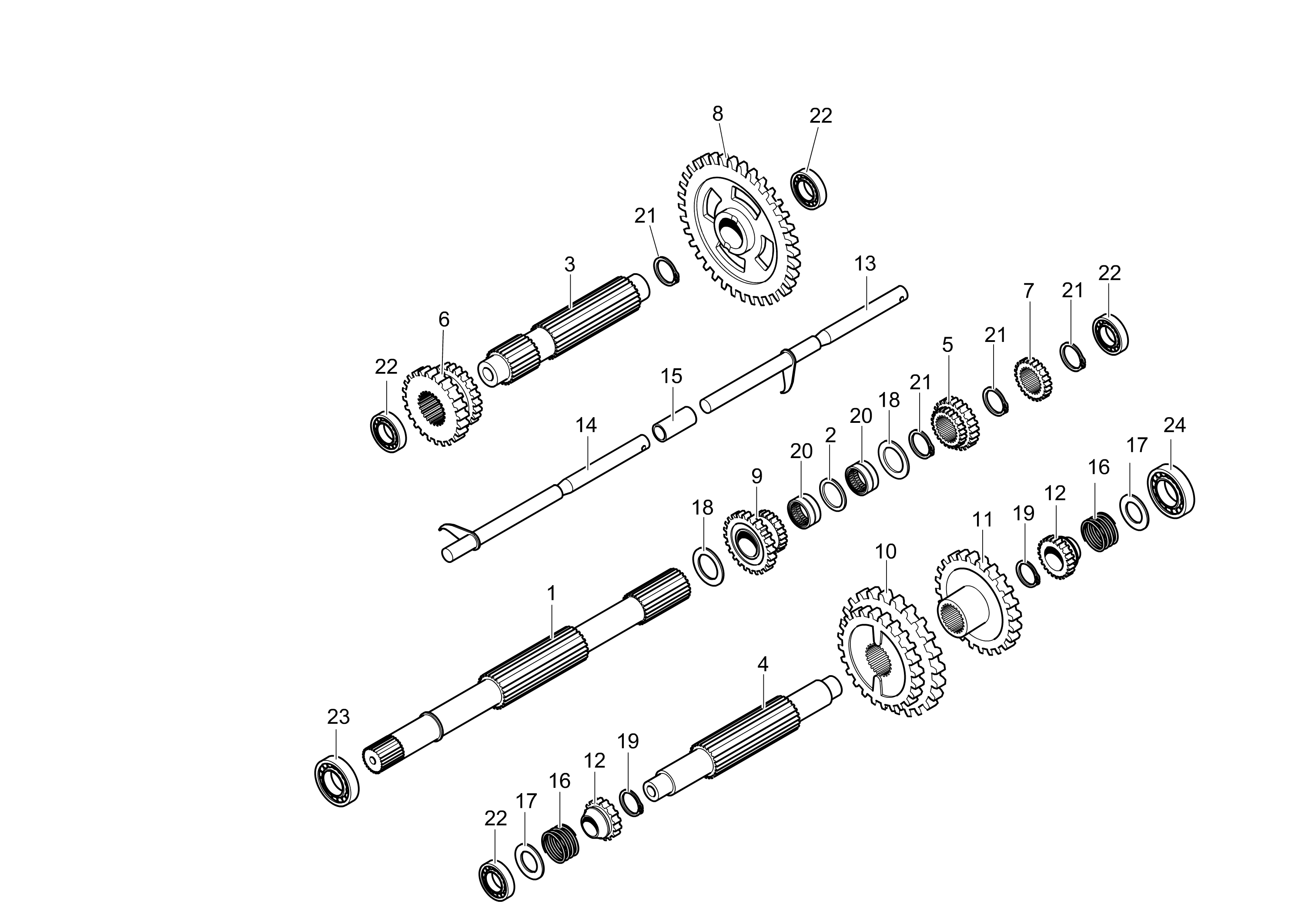

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1375031 | Arbre | Disponible | Voir la pièce |
| 2 | YF1375032 | Entretoise | Disponible | Voir la pièce |
| 3 | YF1375033 | Arbre | Disponible | Voir la pièce |
| 4 | YF1375034 | Arbre | Disponible | Voir la pièce |
| 5 | YF1375035 | Engrenage | Disponible | Voir la pièce |
| 6 | YF1375036 | Engrenage | Disponible | Voir la pièce |
| 7 | YF1375037 | Pignon | Disponible | Voir la pièce |
| 8 | YF1375038 | Couronne | Disponible | Voir la pièce |
| 9 | YF1375039 | Roue parasite | Disponible | Voir la pièce |
| 10 | YF1375040 | Engrenage | Disponible | Voir la pièce |
| 11 | YF1375041 | Engrenage | Disponible | Voir la pièce |
| 12 | YF1375042 | Engrenage | Disponible | Voir la pièce |
| 12 | YF1375042 | Engrenage | Disponible | Voir la pièce |
| 13 | YF1375043 | Coulisseau | Disponible | Voir la pièce |
| 14 | YF1375044 | Tige | Disponible | Voir la pièce |
| 15 | YF1375045 | Entretoise | Disponible | Voir la pièce |
| 16 | YF1375046 | Ressort | Disponible | Voir la pièce |
| 16 | YF1375046 | Ressort | Disponible | Voir la pièce |
| 17 | YF1375054 | Rondelle | Disponible | Voir la pièce |
| 17 | YF1375054 | Rondelle | Disponible | Voir la pièce |
| 18 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 18 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 19 | YF1375053 | Bague seeger | Disponible | Voir la pièce |
| 19 | YF1375053 | Bague seeger | Disponible | Voir la pièce |
| 20 | YF1375056 | Cage a aguilles | Disponible | Voir la pièce |
| 20 | YF1375056 | Cage a aguilles | Disponible | Voir la pièce |
| 21 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 22 | YN1258800 | Roulement | Disponible | Voir la pièce |
| 22 | YN1258800 | Roulement | Disponible | Voir la pièce |
| 22 | YN1258800 | Roulement | Disponible | Voir la pièce |
| 22 | YN1258800 | Roulement | Disponible | Voir la pièce |
| 23 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 24 | N1259400 | Roulement | Disponible | Voir la pièce |

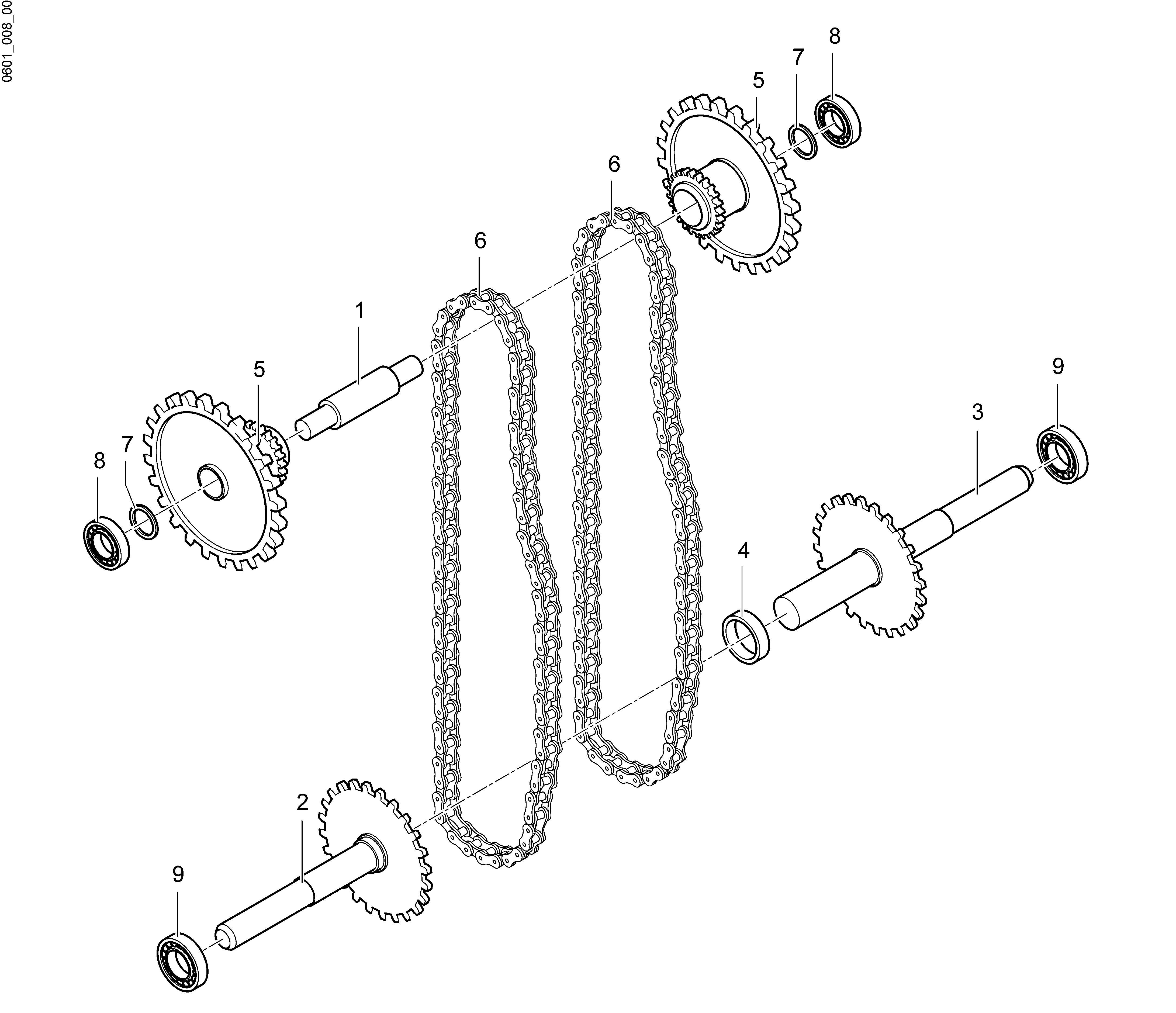

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1375047 | Arbre (pignon) | Disponible | Voir la pièce |
| 2 | YF1445051 | Demi-essieu dx | Disponible | Voir la pièce |
| 3 | YF1445052 | Demi-essieu sx | Disponible | Voir la pièce |
| 4 | YF1375050 | Entretoise | Disponible | Voir la pièce |
| 5 | F1375051 | Pignon pour chaine | Disponible | Voir la pièce |
| 5 | F1375051 | Pignon pour chaine | Disponible | Voir la pièce |
| 6 | YF1375052 | Chaine | Disponible | Voir la pièce |
| 6 | YF1375052 | Chaine | Disponible | Voir la pièce |
| 7 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 7 | YF1375055 | Rondelle | Disponible | Voir la pièce |
| 8 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 8 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 9 | YN1284601 | Roulement | Disponible | Voir la pièce |
| 9 | YN1284601 | Roulement | Disponible | Voir la pièce |

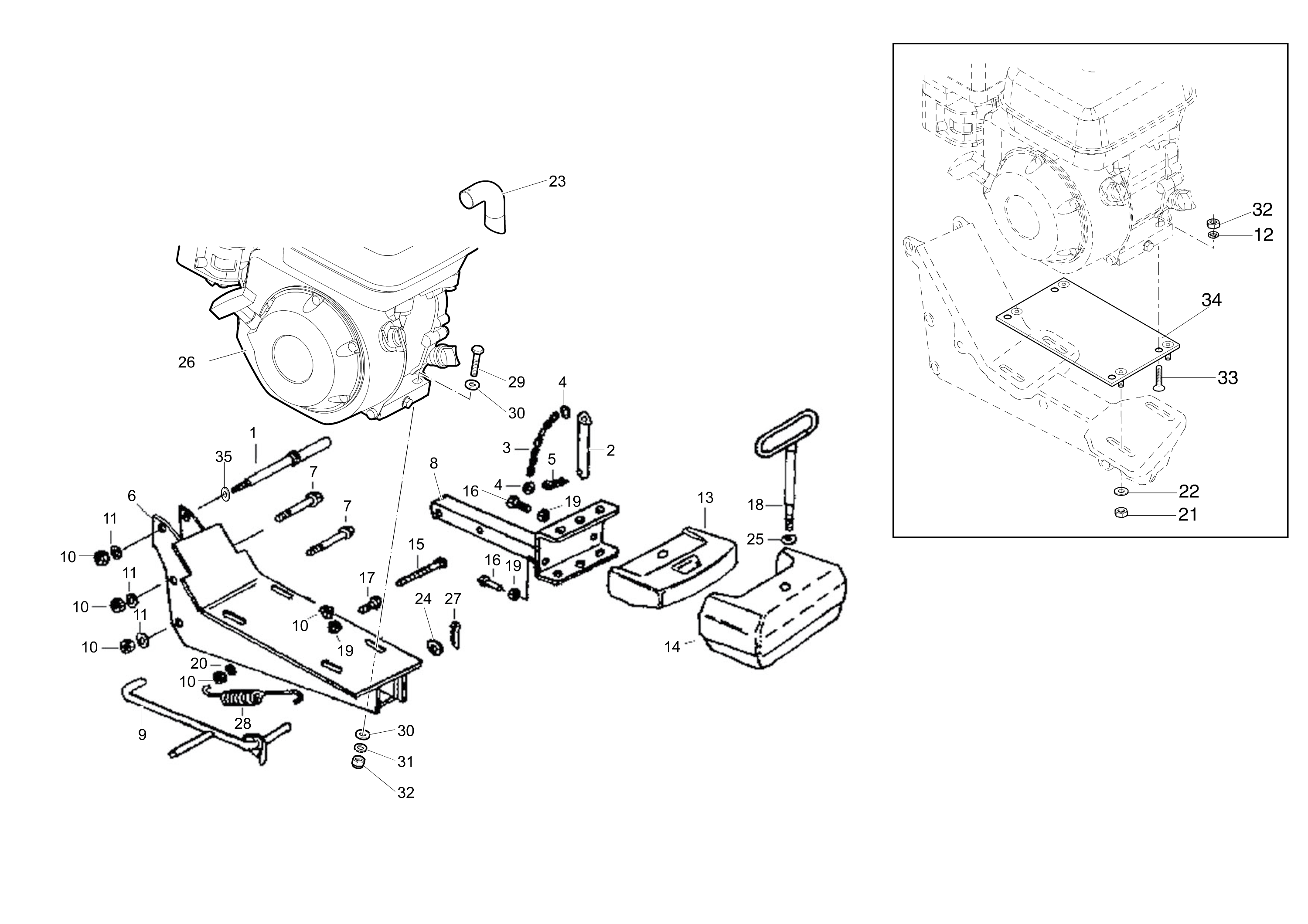

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1445023 | Pivot | Disponible | Voir la pièce |
| 2 | F1445024 | Pivot | Disponible | Voir la pièce |
| 3 | F1445025 | Chaine | Disponible | Voir la pièce |
| 4 | F1445026 | Bague | Disponible | Voir la pièce |
| 4 | F1445026 | Bague | Disponible | Voir la pièce |
| 5 | F1445058 | Goupille | Disponible | Voir la pièce |
| 6 | F1445027 | Support | Disponible | Voir la pièce |
| 7 | 3906130 | Vis | Disponible | Voir la pièce |
| 7 | 3906130 | Vis | Disponible | Voir la pièce |
| 8 | F1445029 | Support (rouge) | Disponible | Voir la pièce |
| 9 | Y1445031 | Treteau (complet) | Disponible | Voir la pièce |
| 10 | 3912012R | Ecrou | Non reliée | |
| 10 | 3912012R | Ecrou | Non reliée | |
| 10 | 3912012R | Ecrou | Non reliée | |
| 10 | 3912012R | Ecrou | Non reliée | |
| 10 | 3912012R | Ecrou | Non reliée | |
| 11 | Y1752048 | Rondelle | Disponible | Voir la pièce |
| 11 | Y1752048 | Rondelle | Disponible | Voir la pièce |
| 11 | Y1752048 | Rondelle | Disponible | Voir la pièce |
| 12 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 13 | Y1445032 | Contrepoids (rouge) | Disponible | Voir la pièce |
| 14 | Y1445034 | Contrepoids (rouge) | Disponible | Voir la pièce |
| 15 | 3906130 | Vis | Disponible | Voir la pièce |
| 16 | Y1745125 | Vis | Disponible | Voir la pièce |
| 16 | Y1745125 | Vis | Disponible | Voir la pièce |
| 17 | Y1744058 | Vis | Disponible | Voir la pièce |
| 18 | F1445036 | Pivot (blocage) | Disponible | Voir la pièce |
| 19 | 3912012R | Ecrou | Non reliée | |
| 19 | 3912012R | Ecrou | Non reliée | |
| 19 | 3912012R | Ecrou | Non reliée | |
| 20 | Y1753006 | Rondelle | Disponible | Voir la pièce |
| 21 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 22 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 23 | 68650011 | Deflecteur | Disponible | Voir la pièce |
| 24 | Y1752019 | Rondelle | Disponible | Voir la pièce |
| 25 | Y1752023 | Rondelle | Disponible | Voir la pièce |
| 26 | - | N | Non reliée | |
| 27 | Y1737016 | Goupille | Disponible | Voir la pièce |
| 28 | F1445037 | Ressort | Disponible | Voir la pièce |
| 29 | 3806074R | Vis | Disponible | Voir la pièce |
| 30 | 3916008R | Rondelle | Non reliée | |
| 30 | 3916008R | Rondelle | Non reliée | |
| 31 | 3819013R | Grower | Disponible | Voir la pièce |
| 32 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 32 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 33 | YN6277800 | Vis | Disponible | Voir la pièce |
| 34 | 68650003A | Plaquette | Disponible | Voir la pièce |
| 35 | 3916010R | Rondelle | Disponible | Voir la pièce |

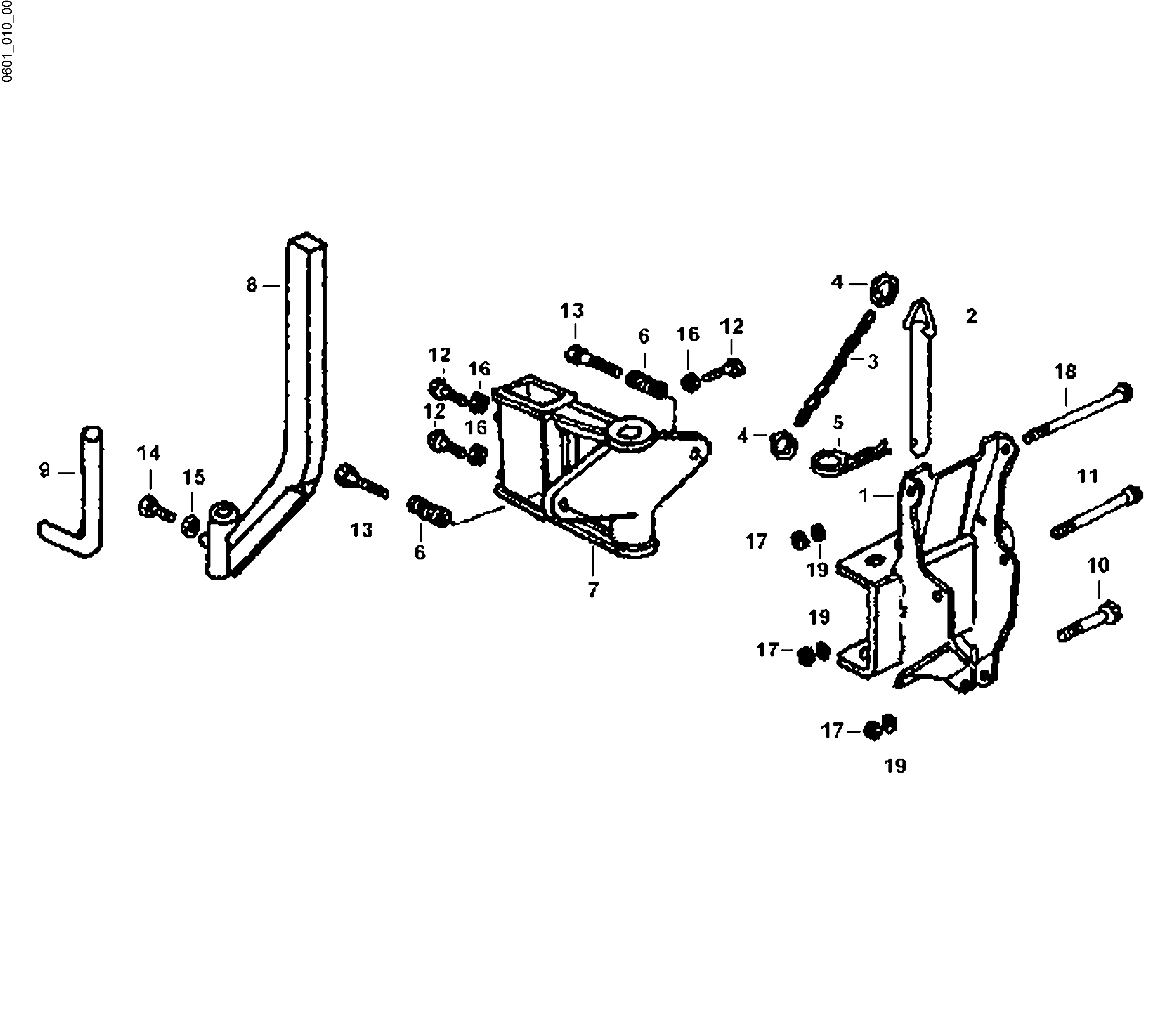

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1445038 | Support fixe (complet) | Disponible | Voir la pièce |
| 2 | F1445039 | Pivot (complet) | Disponible | Voir la pièce |
| 3 | F1445025 | Chaine | Disponible | Voir la pièce |
| 4 | F1445026 | Bague | Disponible | Voir la pièce |
| 4 | F1445026 | Bague | Disponible | Voir la pièce |
| 5 | F1445058 | Goupille | Disponible | Voir la pièce |
| 6 | F1445040 | Ressort de traction | Disponible | Voir la pièce |
| 6 | F1445040 | Ressort de traction | Disponible | Voir la pièce |
| 7 | F1445041 | Support barre | Disponible | Voir la pièce |
| 8 | F1445042 | Barre a | Disponible | Voir la pièce |
| 9 | YF1445043 | Barre b | Disponible | Voir la pièce |
| 10 | Y1445028 | Vis | Disponible | Voir la pièce |
| 11 | Y1743052 | Vis | Disponible | Voir la pièce |
| 12 | Y1744088 | Vis | Disponible | Voir la pièce |
| 12 | Y1744088 | Vis | Disponible | Voir la pièce |
| 12 | Y1744088 | Vis | Disponible | Voir la pièce |
| 13 | Y1744093 | Vis | Disponible | Voir la pièce |
| 13 | Y1744093 | Vis | Disponible | Voir la pièce |
| 14 | Y1744058 | Vis | Disponible | Voir la pièce |
| 15 | Y1751026 | Ecrou | Disponible | Voir la pièce |
| 16 | Y1751035 | Ecrou | Disponible | Voir la pièce |
| 16 | Y1751035 | Ecrou | Disponible | Voir la pièce |
| 16 | Y1751035 | Ecrou | Disponible | Voir la pièce |
| 17 | Y1751026 | Ecrou | Disponible | Voir la pièce |
| 17 | Y1751026 | Ecrou | Disponible | Voir la pièce |
| 17 | Y1751026 | Ecrou | Disponible | Voir la pièce |
| 18 | Y1743056 | Vis | Disponible | Voir la pièce |
| 19 | Y1753006 | Rondelle | Disponible | Voir la pièce |
| 19 | Y1753006 | Rondelle | Disponible | Voir la pièce |
| 19 | Y1753006 | Rondelle | Disponible | Voir la pièce |

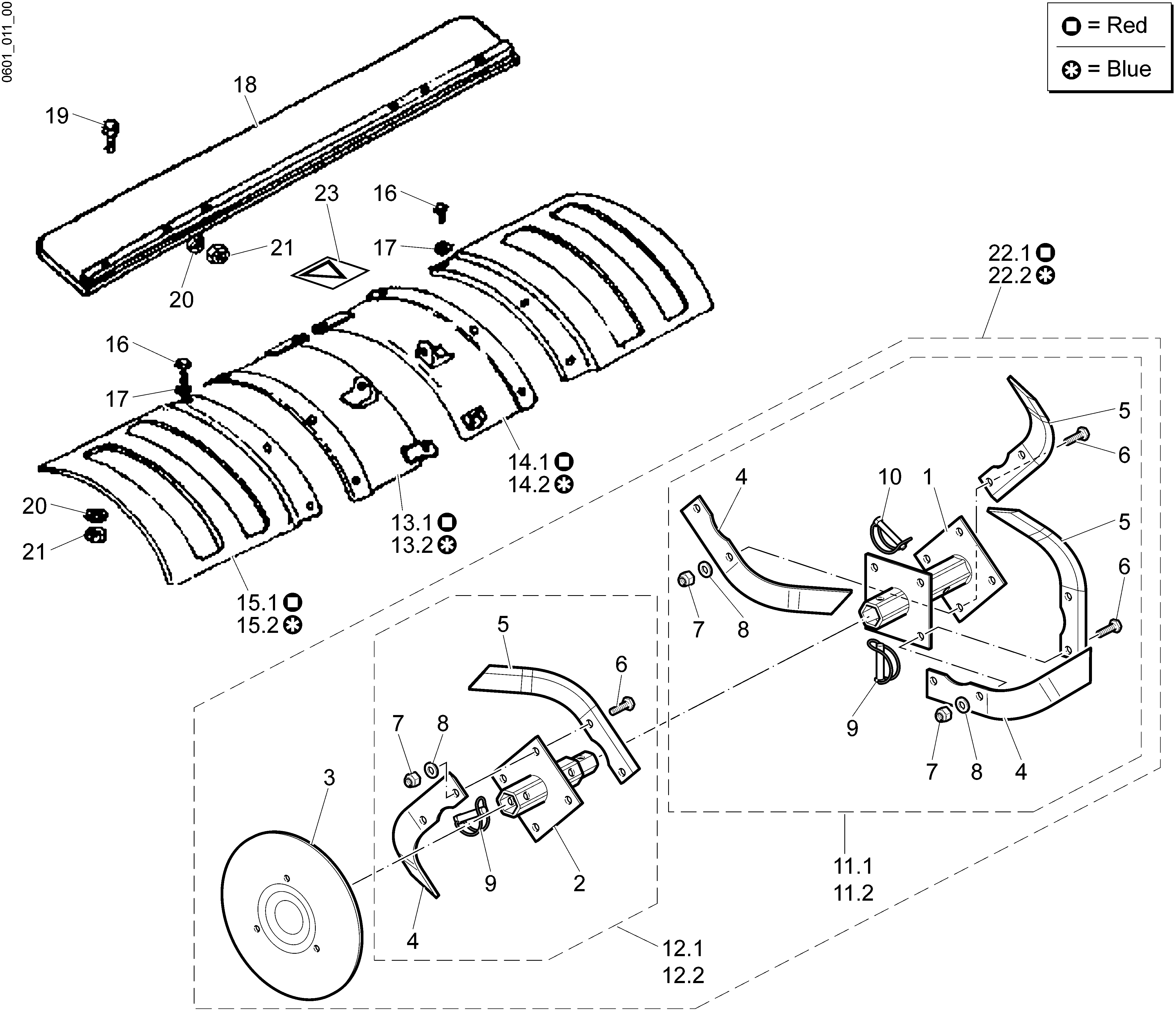

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | - | N | Non reliée | |
| 3 | F1440839 | Disque (protection) | Disponible | Voir la pièce |
| 4 | R0000146 | Kit couteaux | Disponible | Voir la pièce |
| 4 | R0000146 | Kit couteaux | Disponible | Voir la pièce |
| 4 | R0000146 | Kit couteaux | Disponible | Voir la pièce |
| 5 | R0000146 | Kit couteaux | Disponible | Voir la pièce |
| 5 | R0000146 | Kit couteaux | Disponible | Voir la pièce |
| 5 | R0000146 | Kit couteaux | Disponible | Voir la pièce |
| 6 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | YN6325400 | Vis | Disponible | Voir la pièce |
| 7 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 7 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 7 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 8 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 8 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 8 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 9 | YN5143260 | Goupille | Disponible | Voir la pièce |
| 9 | YN5143260 | Goupille | Disponible | Voir la pièce |
| 10 | YN5138500 | Goupille | Disponible | Voir la pièce |
| 11.1 | Y1440842 | Fraise sx | Disponible | Voir la pièce |
| 11.2 | Y1440843 | Fraise dx | Disponible | Voir la pièce |
| 12.1 | F1440845 | Extension (fraise) sx | Disponible | Voir la pièce |
| 12.2 | F1440844 | Extension (fraise) dx | Disponible | Voir la pièce |
| 13.1 | Y1445046 | Garde boue (rouge) dx | Disponible | Voir la pièce |
| 13.2 | - | N | Non reliée | |
| 14.1 | Y1445044 | Garde boue (rouge) sx | Disponible | Voir la pièce |
| 14.2 | - | N | Non reliée | |
| 15.1 | F1445048 | Garde boue (rouge) | Disponible | Voir la pièce |
| 15.2 | - | N | Non reliée | |
| 16 | Y1744033 | Vis | Disponible | Voir la pièce |
| 16 | Y1744033 | Vis | Disponible | Voir la pièce |
| 17 | Y1752012 | Rondelle | Disponible | Voir la pièce |
| 17 | Y1752012 | Rondelle | Disponible | Voir la pièce |
| 18 | Y1445050 | Garde boue (arrière) | Non reliée | |
| 19 | Y1744016 | Vis | Disponible | Voir la pièce |
| 20 | Y1752009 | Rondelle | Disponible | Voir la pièce |
| 20 | Y1752009 | Rondelle | Disponible | Voir la pièce |
| 21 | Y1751011 | Ecrou | Disponible | Voir la pièce |
| 21 | Y1751011 | Ecrou | Disponible | Voir la pièce |
| 22.1 | 68650059 | Rotor (complet) | Disponible | Voir la pièce |
| 22.2 | 68650059 | Rotor (complet) | Disponible | Voir la pièce |
| 23 | YF1233111 | Decalque (danger) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Rep 1 | Corps | Disponible | Voir la pièce |
| 2 | Rep 2 | Boitier | Disponible | Voir la pièce |
| 3 | Rep 3 | Chape mobile | Disponible | Voir la pièce |
| 4 | Rep 4 | Contre chape | Disponible | Voir la pièce |
| 5 | Rep 5 | Axe retenue | Disponible | Voir la pièce |
| 6 | Rep 6 | Poignée blocage | Disponible | Voir la pièce |
| 7 | Rep 7 | Vis TH 10x20 | Disponible | Voir la pièce |
| 8 | Rep 8 | Rondelle W 10 | Disponible | Voir la pièce |
| 9 | Rep 9 | Ecrou H 10 | Disponible | Voir la pièce |
| 10 | Rep 10 | Plaque | Disponible | Voir la pièce |
| 11 | Rep 11 | Support galet | Disponible | Voir la pièce |
| 12 | Rep 12 | Entretoise | Disponible | Voir la pièce |
| 13 | Rep 13 | Entretoise | Disponible | Voir la pièce |
| 14 | Rep 14 | Vis TH 12X65 | Disponible | Voir la pièce |
| 15 | Rep 15 | Ecrou H 12 | Disponible | Voir la pièce |
| 16 | Rep 16 | Galet tendeur | Disponible | Voir la pièce |
| 16 | Rep 16 | Galet tendeur | Disponible | Voir la pièce |
| 17 | Rep17 | Ressort de torsion | Disponible | Voir la pièce |
| 18 | Rep 18 | Goupille 6x20 | Disponible | Voir la pièce |
| 19 | Rep 19 | Capot central | Disponible | Voir la pièce |
| 20 | Rep 20 | Patte fixation | Disponible | Voir la pièce |
| 21 | Rep 21 | Vis TH 8x16 | Disponible | Voir la pièce |
| 21 | Rep 21 | Vis TH 8x16 | Disponible | Voir la pièce |
| 22 | Rep 22 | Vis TH 8x20 | Disponible | Voir la pièce |
| 23 | Rep 23 | Ecrou H 8 | Disponible | Voir la pièce |
| 23 | Rep 23 | Ecrou H 8 | Disponible | Voir la pièce |
| 23 | Rep 23 | Ecrou H 8 | Disponible | Voir la pièce |
| 24 | Rep 24 | Ecrou frein H 8 | Disponible | Voir la pièce |
| 25 | Rep 25 | Ecrou papillon | Disponible | Voir la pièce |
| 26 | Rep 26 | Rondelle M 8 | Disponible | Voir la pièce |
| 26 | Rep 26 | Rondelle M 8 | Disponible | Voir la pièce |
| 26 | Rep 26 | Rondelle M 8 | Disponible | Voir la pièce |
| 27 | Rep 27 | Rondelle L 8 | Disponible | Voir la pièce |
| 28 | Rep 28 | Rondelle W 8 | Disponible | Voir la pièce |
| 28 | Rep 28 | Rondelle W 8 | Disponible | Voir la pièce |
| 28 | Rep 28 | Rondelle W 8 | Disponible | Voir la pièce |
| 28 | Rep 28 | Rondelle W 8 | Disponible | Voir la pièce |
| 29 | Rep 29 | Capot gauche | Disponible | Voir la pièce |
| 30 | Rep 30 | Capot droit | Disponible | Voir la pièce |
| 31 | Rep 31 | Joue gauche | Disponible | Voir la pièce |
| 32 | Rep 32 | Joue droite | Disponible | Voir la pièce |
| 33 | Rep 33 | Vis TH 6X10 | Disponible | Voir la pièce |
| 34 | Rep 34 | Ecrou H 6 | Disponible | Voir la pièce |
| 35 | Rep 35 | Volet central | Disponible | Voir la pièce |
| 36 | Rep 36 | Volet latéral | Disponible | Voir la pièce |
| 36 | Rep 36 | Volet latéral | Disponible | Voir la pièce |
| 37 | Rep 37 | Vis TH 8X16 | Disponible | Voir la pièce |
| 38 | Rep 38 | Rondelle M 8 | Disponible | Voir la pièce |
| 39 | Rep 39 | Rondelle W 8 | Disponible | Voir la pièce |
| 40 | Rep 40 | Ecrou H 8 | Disponible | Voir la pièce |
| 41 | Rep 41 | Barre profondeur | Disponible | Voir la pièce |
| 42 | Rep 42 | Fourreau | Disponible | Voir la pièce |
| 43 | Rep 43 | Manchon | Disponible | Voir la pièce |
| 44 | Rep 44 | Vis TH 8x70 | Disponible | Voir la pièce |
| 45 | Rep 45 | Ecrou frein H 8 | Disponible | Voir la pièce |
| 45 | Rep 45 | Ecrou frein H 8 | Disponible | Voir la pièce |
| 45 | Rep 45 | Ecrou frein H 8 | Disponible | Voir la pièce |
| 46 | Rep 46 | Rondelle M 8 | Disponible | Voir la pièce |
| 46 | Rep 46 | Rondelle M 8 | Disponible | Voir la pièce |
| 46 | Rep 46 | Rondelle M 8 | Disponible | Voir la pièce |
| 47 | Rep 47 | Plaque fixation | Disponible | Voir la pièce |
| 47 | Rep 47 | Plaque fixation | Disponible | Voir la pièce |
| 48 | Rep 48 | Sabot | Disponible | Voir la pièce |
| 49 | Rep 49 | Vis TH 8x25 | Disponible | Voir la pièce |
| 49 | Rep 49 | Vis TH 8x25 | Disponible | Voir la pièce |
| 50 | Rep 50 | Vis TH 6x20 | Disponible | Voir la pièce |
| 51 | Rep 51 | Ecrou twolock H 6 | Disponible | Voir la pièce |
| 52 | Rep 52 | Goupille 8x27 | Disponible | Voir la pièce |
| 53 | Rep 53 | Came fixe | Disponible | Voir la pièce |
| 54 | Rep 54 | Poignée embr. | Disponible | Voir la pièce |
| 55 | Rep 55 | Manchon D12 | Disponible | Voir la pièce |
| 56 | Rep 56 | Vis TH 8X20 | Disponible | Voir la pièce |
| 56 | Rep 56 | Vis TH 8X20 | Disponible | Voir la pièce |
| 57 | Rep 57 | Rondelle M 8 | Disponible | Voir la pièce |
| 58 | Rep 28 | Rondelle W 8 | Disponible | Voir la pièce |
| 58 | Rep 28 | Rondelle W 8 | Disponible | Voir la pièce |
| 59 | Rep 59 | Fourchette embr. | Disponible | Voir la pièce |
| 60 | Rep 60 | Ressort embr. | Disponible | Voir la pièce |
| 60 | Rep 60 | Ressort embr. | Disponible | Voir la pièce |
| 61 | Rep 61 | Rondelle Z 20 | Disponible | Voir la pièce |
| 62 | Rep 62 | Rondelle large 8 | Disponible | Voir la pièce |
| 62 | Rep 62 | Rondelle large 8 | Disponible | Voir la pièce |
| 63 | Rep 63 | Bague | Disponible | Voir la pièce |
| 64 | Rep 64 | Poulie clabot | Disponible | Voir la pièce |
| 65 | Rep 65 | Clabot mobile | Disponible | Voir la pièce |
| 66 | Rep 66 | Capot sécurité | Disponible | Voir la pièce |
| 67 | Rep 67 | Vis TH 6x16 | Disponible | Voir la pièce |
| 67 | Rep 67 | Vis TH 6x16 | Disponible | Voir la pièce |
| 68 | Rep 68 | Ecrou twolock H 6 | Disponible | Voir la pièce |
| 68 | Rep 68 | Ecrou twolock H 6 | Disponible | Voir la pièce |
| 69 | Rep 69 | Ecrou papillon | Disponible | Voir la pièce |
| 70 | Rep 70 | Tige sécurité | Disponible | Voir la pièce |
| 71 | Rep 71 | Rondelle | Disponible | Voir la pièce |
| 72 | Rep 72 | Epingle | Disponible | Voir la pièce |
| 73 | Rep 73 | Poulie PTO | Disponible | Voir la pièce |
| 74 | Rep 74 | Vis TH | Disponible | Voir la pièce |
| 75 | Rep 75 | Rondelle frein | Disponible | Voir la pièce |
| 76 | Rep 76 | Courroie | Disponible | Voir la pièce |
| 77 | Rep 77 | Capot de courroie | Disponible | Voir la pièce |
| 78 | Rep 78 | Etoile départ double D | Disponible | Voir la pièce |
| 79 | Rep 79 | Etoile add. Droite | Disponible | Voir la pièce |
| 80 | Rep 80 | Etoile départ double G | Disponible | Voir la pièce |
| 81 | Rep 81 | Etoile add. Gauche | Disponible | Voir la pièce |
| 82 | Rep 82 | Goupille 10x40 | Disponible | Voir la pièce |
| 83 | Rep 83 | Couteau gauche | Disponible | Voir la pièce |
| 84 | Rep 84 | Couteau droit | Disponible | Voir la pièce |
| 85 | Rep 85 | Rivet 8x23 | Disponible | Voir la pièce |
| 86 | Rep 86 | Support roue | Disponible | Voir la pièce |
| 87 | Rep 87 | Axe pivotement | Disponible | Voir la pièce |
| 88 | Rep 88 | Rondelle 25x32x2,5 | Disponible | Voir la pièce |
| 89 | Rep 89 | Entretoise | Disponible | Voir la pièce |
| 90 | Rep 90 | Vis TH 12x80 | Disponible | Voir la pièce |
| 91 | Rep 91 | Ecrou H 12 | Disponible | Voir la pièce |
| 92 | Rep 92 | Goupille 3,2x40 | Disponible | Voir la pièce |
| 93 | Rep 93 | Goupille 10x42 | Disponible | Voir la pièce |
| 94 | Rep 94 | Rondelle M12 | Disponible | Voir la pièce |
| 95 | Rep 95 | Roue 160 | Disponible | Voir la pièce |
| 96 | Rep 96 | Vis TH 8X70 | Disponible | Voir la pièce |
| 97 | Rep 97 | Vis TH8X65 | Disponible | Voir la pièce |
| 98 | Rep 98 | Rondelle M 8 | Disponible | Voir la pièce |
| 99 | Rep 99 | Rondelle W 8 | Disponible | Voir la pièce |
| 100 | Rep 100 | Ecrou H 8 | Disponible | Voir la pièce |
| 101 | Rep 101 | Entretoise | Disponible | Voir la pièce |
| 102 | Rep 102 | Vis Th 6X12 | Disponible | Voir la pièce |
| 103 | Rep 103 | Ecrou twolock H 6 | Disponible | Voir la pièce |
| 104 | Rep 104 | Demi carter droit | Disponible | Voir la pièce |
| 105 | Rep 105 | Demi carter gauche | Disponible | Voir la pièce |
| 106 | Rep 106 | Arbre de renvoi | Disponible | Voir la pièce |
| 107 | Rep 107 | Arbre de fraise | Disponible | Voir la pièce |
| 108 | Rep 108 | Rondelle protection | Disponible | Voir la pièce |
| 109 | Rep 109 | Bague d | Disponible | Voir la pièce |
| 110 | Rep 110 | Rondelle bombée | Disponible | Voir la pièce |
| 111 | Rep 111 | Roulement | Disponible | Voir la pièce |
| 112 | Rep 112 | Circlips ext. | Disponible | Voir la pièce |
| 113 | Rep 113 | Roulement | Disponible | Voir la pièce |
| 114 | Rep 114 | Roulement | Disponible | Voir la pièce |
| 115 | Rep 115 | Chaîne | Disponible | Voir la pièce |
| 116 | Rep 116 | Joint carter | Disponible | Voir la pièce |
