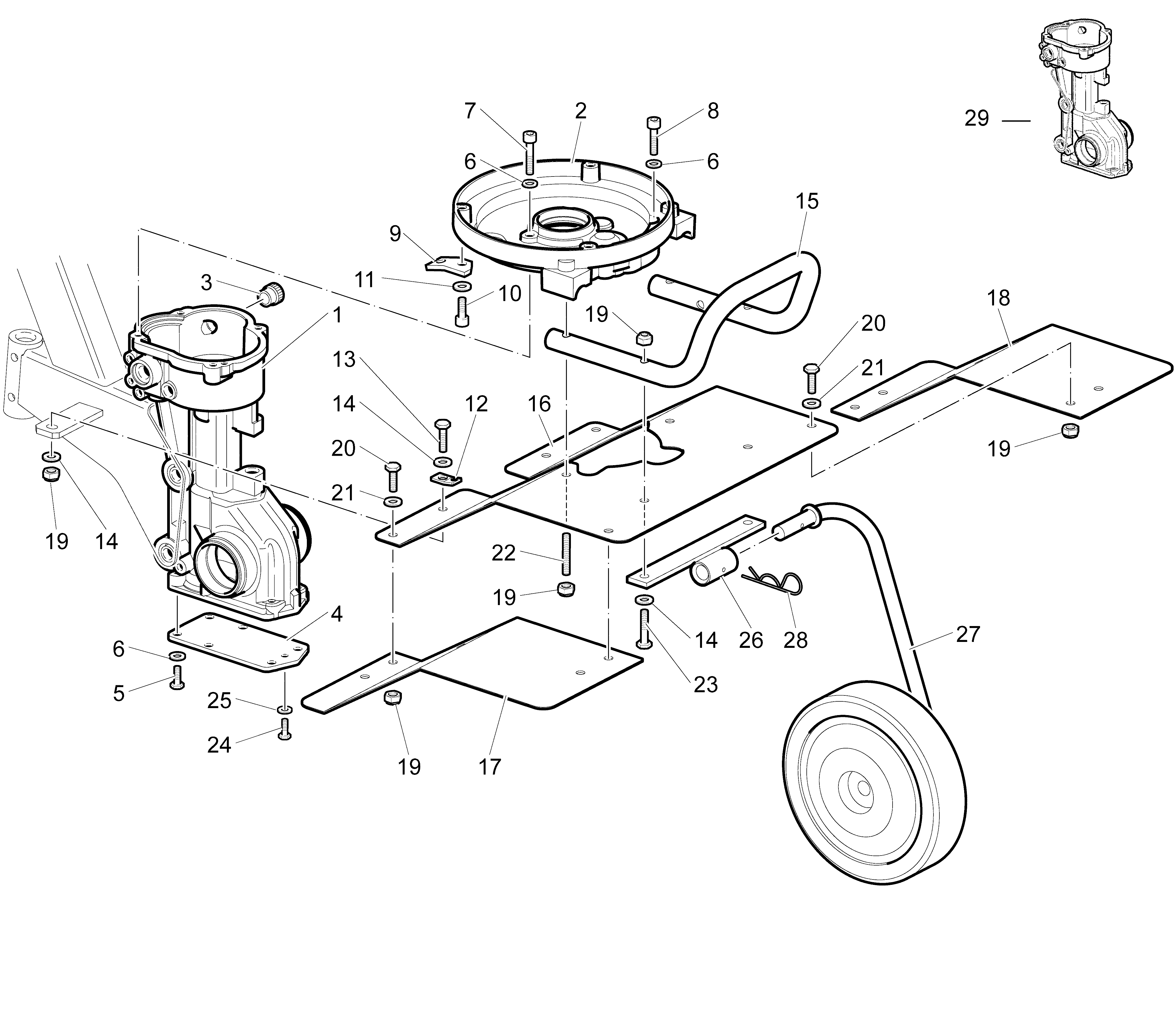

Vue Éclatée MH 200
Retrouvez les pièces détachées, références et repères disponibles pour MH 200.

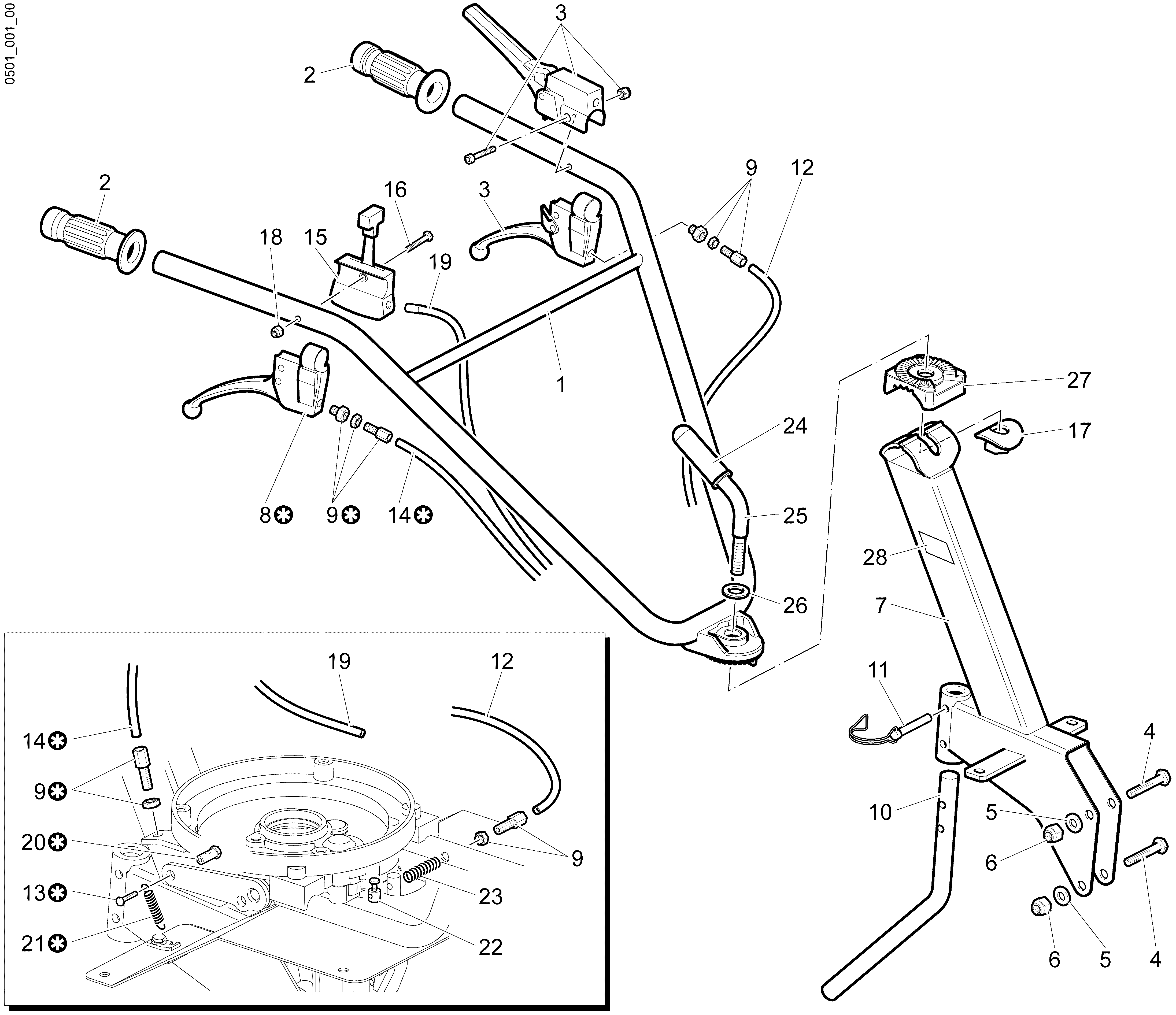

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68630032 | Guidon compl. | Disponible | Voir la pièce |
| 2 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 2 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 3 | YN2811730 | Levier complet | Disponible | Voir la pièce |
| 3 | YN2811730 | Levier complet | Disponible | Voir la pièce |
| 4 | 3906105 | Vis | Non reliée | |
| 4 | 3906105 | Vis | Non reliée | |
| 5 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 6 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 6 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 7 | F1422135 | Planton | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | - | N | Non reliée | |
| 9 | - | N | Non reliée | |
| 9 | - | N | Non reliée | |
| 9 | - | N | Non reliée | |
| 10 | YF1422107 | Ergot de support | Disponible | Voir la pièce |
| 11 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 12 | YN5485750B | Gaine du type bowden (embrayage) | Disponible | Voir la pièce |
| 12 | YN5485750B | Gaine du type bowden (embrayage) | Disponible | Voir la pièce |
| 13 | - | N | Non reliée | |
| 14 | - | N | Non reliée | |
| 14 | - | N | Non reliée | |
| 15 | YN2811610 | Transmission | Disponible | Voir la pièce |
| 16 | YN6235550 | Vis | Disponible | Voir la pièce |
| 17 | YF1231673 | Ecrou special | Disponible | Voir la pièce |
| 18 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 19 | YN2811610 | Transmission | Disponible | Voir la pièce |
| 19 | YN2811610 | Transmission | Disponible | Voir la pièce |
| 20 | - | N | Non reliée | |
| 21 | - | N | Non reliée | |
| 22 | YN5901000 | Etau | Disponible | Voir la pièce |
| 23 | YN3108600 | Ressort | Disponible | Voir la pièce |
| 24 | YK8211008 | Poignée | Disponible | Voir la pièce |
| 25 | YF1231670 | Levier de regulation | Disponible | Voir la pièce |
| 26 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 27 | YF1231675 | Joint | Disponible | Voir la pièce |
| 28 | YF1422121 | Decalque | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1420800 | Boîte a vitesse | Disponible | Voir la pièce |
| 2 | YF1420801 | Bride (moteur) | Disponible | Voir la pièce |
| 3 | YN5258100 | Bouchon huile | Disponible | Voir la pièce |
| 4 | YF1420814 | Couvercle inferieur | Disponible | Voir la pièce |
| 5 | YN6262200 | Vis | Disponible | Voir la pièce |
| 6 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 6 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 6 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 7 | YN6273000 | Vis | Disponible | Voir la pièce |
| 8 | 3801048 | Vis | Disponible | Voir la pièce |
| 9 | YF1422110 | Plaquette (commande) 1/rm | Disponible | Voir la pièce |
| 10 | YN6296350 | Vis | Disponible | Voir la pièce |
| 11 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 12 | YF1422115 | Plaquette (ressort) | Disponible | Voir la pièce |
| 13 | YN6262200 | Vis | Disponible | Voir la pièce |
| 14 | 3916008R | Rondelle | Non reliée | |
| 14 | 3916008R | Rondelle | Non reliée | |
| 14 | 3916008R | Rondelle | Non reliée | |
| 15 | 68630003 | Pare-chocs | Disponible | Voir la pièce |
| 16 | 68630033 | Protection central | Disponible | Voir la pièce |
| 17 | 68630034 | Protection droite | Disponible | Voir la pièce |
| 18 | 68630035 | Protection gauche | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 20 | 3806063R | Vis | Non reliée | |
| 20 | 3806063R | Vis | Non reliée | |
| 21 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 22 | YN3816700 | Goujon | Disponible | Voir la pièce |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 24 | YN6245500 | Vis | Disponible | Voir la pièce |
| 25 | YN4364700 | Rondelle | Disponible | Voir la pièce |
| 26 | YF1422114 | Support (roue) | Disponible | Voir la pièce |
| 27 | YF1422113 | Roue avec fourchette | Disponible | Voir la pièce |
| 28 | YN5150800 | Goupille | Disponible | Voir la pièce |
| 29 | 68632004R | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |

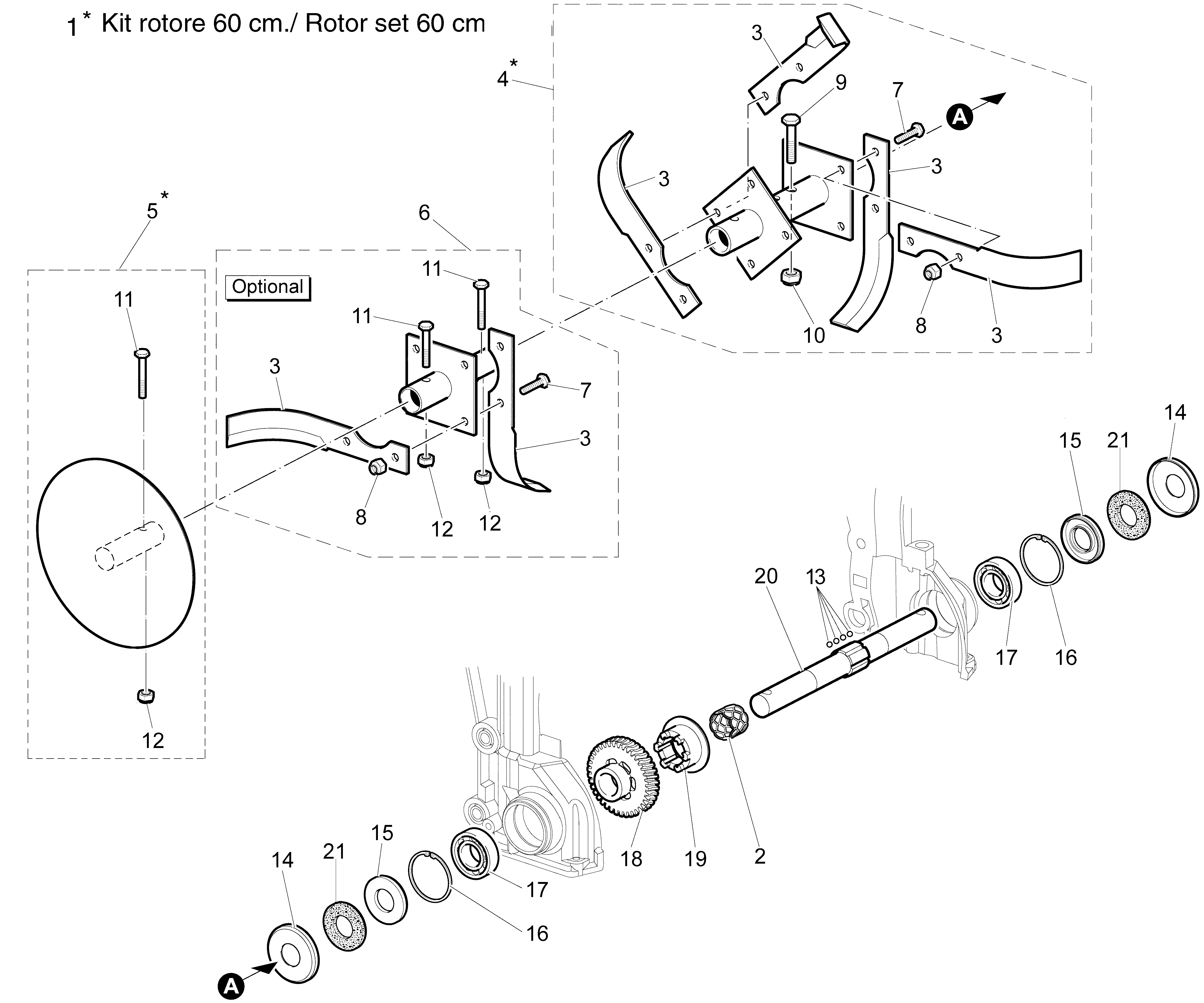

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1233125A | Rotor (complet) dx | Disponible | Voir la pièce |
| 1 | F1233125A | Rotor (complet) dx | Disponible | Voir la pièce |
| 1 | F1233125A | Rotor (complet) dx | Disponible | Voir la pièce |
| 1 | F1233126A | Rotor (complet) sx | Disponible | Voir la pièce |
| 1 | F1233126A | Rotor (complet) sx | Disponible | Voir la pièce |
| 1 | F1233126A | Rotor (complet) sx | Disponible | Voir la pièce |
| 2 | YN3131150 | Ressort | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 4 | 68690035R | Fraise | Disponible | Voir la pièce |
| 4 | 68690036R | Fraise | Disponible | Voir la pièce |
| 5 | 68620046AR | Disque | Disponible | Voir la pièce |
| 6 | 68620032A | Tuyau | Disponible | Voir la pièce |
| 6 | 68620033A | Tuyau | Disponible | Voir la pièce |
| 7 | 3933034AR | Pivot | Non reliée | |
| 7 | 3933034AR | Pivot | Non reliée | |
| 8 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 8 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 9 | YN6342900 | Vis | Disponible | Voir la pièce |
| 10 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 11 | 3806076R | Vis | Disponible | Voir la pièce |
| 11 | 3806076R | Vis | Disponible | Voir la pièce |
| 11 | 3806076R | Vis | Disponible | Voir la pièce |
| 12 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 12 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 12 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 13 | YN4740300 | Bille | Disponible | Voir la pièce |
| 14 | YF1420820 | Bouchon de protection | Disponible | Voir la pièce |
| 14 | YF1420820 | Bouchon de protection | Disponible | Voir la pièce |
| 15 | YN0210050 | Joint | Non reliée | |
| 15 | YN0210050 | Joint | Non reliée | |
| 16 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 16 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 17 | YN1270701 | Roulement | Disponible | Voir la pièce |
| 17 | YN1270701 | Roulement | Disponible | Voir la pièce |
| 18 | YF1420808 | Engrenage | Disponible | Voir la pièce |
| 19 | YF1420809 | Manchon (embrayage) | Disponible | Voir la pièce |
| 20 | YF1420811 | Arbre | Disponible | Voir la pièce |
| 21 | YF0013525 | Feutre | Non reliée | |
| 21 | YF0013525 | Feutre | Non reliée |

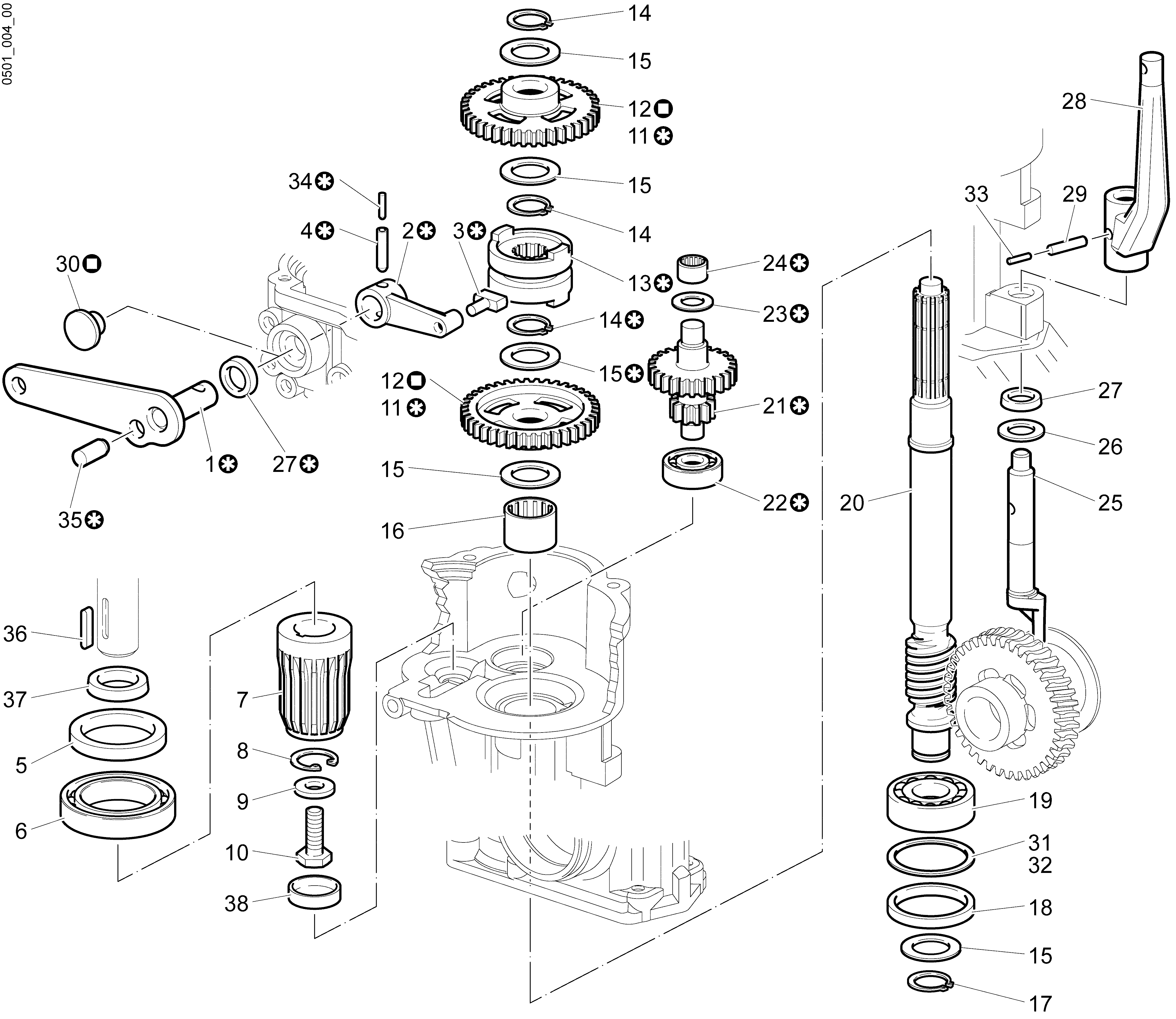

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | - | N | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | YN0217800 | Joint | Disponible | Voir la pièce |
| 6 | YN1288600 | Roulement | Disponible | Voir la pièce |
| 7 | YF1420802 | Pignon | Disponible | Voir la pièce |
| 8 | 3025017R | Bague | Disponible | Voir la pièce |
| 9 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 10 | YN6309758 | Vis | Disponible | Voir la pièce |
| 11 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 12 | YF1420842 | Engrenage | Disponible | Voir la pièce |
| 12 | YF1420842 | Engrenage | Disponible | Voir la pièce |
| 13 | - | N | Non reliée | |
| 14 | - | N | Non reliée | |
| 14 | - | N | Non reliée | |
| 14 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 15 | - | N | Non reliée | |
| 16 | YN1266060 | Roulement | Disponible | Voir la pièce |
| 17 | YN0114950 | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1420813 | Entretoise | Disponible | Voir la pièce |
| 19 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 20 | YF1420805 | Arbre | Disponible | Voir la pièce |
| 21 | - | N | Non reliée | |
| 22 | - | N | Non reliée | |
| 23 | - | N | Non reliée | |
| 24 | - | N | Non reliée | |
| 25 | YF1420815 | Came | Disponible | Voir la pièce |
| 26 | YN5002100 | Epaisseur | Disponible | Voir la pièce |
| 27 | - | N | Non reliée | |
| 27 | - | N | Non reliée | |
| 28 | 68630023 | Levier | Disponible | Voir la pièce |
| 29 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 30 | YN5265050 | Bouchon | Disponible | Voir la pièce |
| 31 | YN5008910 | Epaisseur | Disponible | Voir la pièce |
| 32 | YN5008920 | Epaisseur | Disponible | Voir la pièce |
| 33 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 34 | - | N | Non reliée | |
| 35 | - | N | Non reliée | |
| 36 | YN0643400 | Clavette | Disponible | Voir la pièce |
| 37 | YN2413500 | Joint | Disponible | Voir la pièce |
| 38 | YN5269990 | Bouchon | Disponible | Voir la pièce |
