Vue Éclatée FRONT CUT 106/17,5 H Cat.2006
Retrouvez les pièces détachées, références et repères disponibles pour FRONT CUT 106/17,5 H Cat.2006.

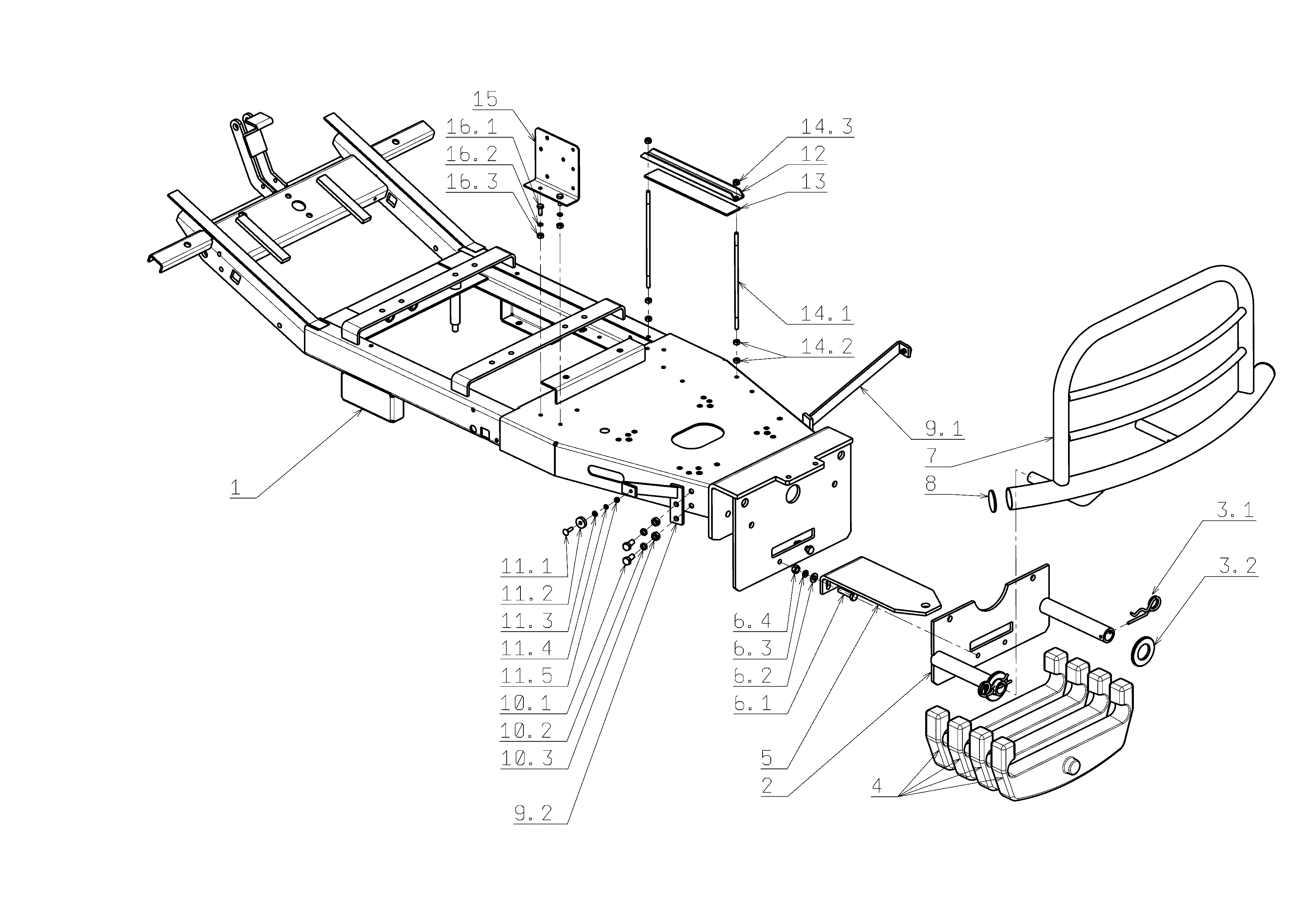

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SG532912962703 | Châssis | Disponible | Voir la pièce |
| 2 | SG532913302973 | Support | Disponible | Voir la pièce |
| 3.1 | SG315238022 | Pivot | Disponible | Voir la pièce |
| 3.2 | SG311210515 | Rondelle | Disponible | Voir la pièce |
| 4 | SG532018322423 | Poids | Disponible | Voir la pièce |
| 5 | SG532113404353 | Plaquette | Disponible | Voir la pièce |
| 6.1 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 6.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 6.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 6.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 7 | SG532918462263 | Pare-chocs | Disponible | Voir la pièce |
| 8 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 9.1 | SG532913302993 | Support | Disponible | Voir la pièce |
| 9.2 | SG532913303003 | Support | Disponible | Voir la pièce |
| 10.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 10.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 10.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 11.1 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 11.2 | SGS532096203923 | Rondelle | Disponible | Voir la pièce |
| 11.3 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 11.4 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 11.5 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 12 | SG532113414723 | Support | Disponible | Voir la pièce |
| 13 | SGN273192030 | Rondelle | Non reliée | |
| 14.1 | SG532980127 | Bielle | Disponible | Voir la pièce |
| 14.2 | SG311120501 | Ecrou | Disponible | Voir la pièce |
| 14.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | SG532113404443 | Support | Disponible | Voir la pièce |
| 16.1 | SG309203501 | Vis | Disponible | Voir la pièce |
| 16.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 16.3 | SG311120501 | Ecrou | Disponible | Voir la pièce |

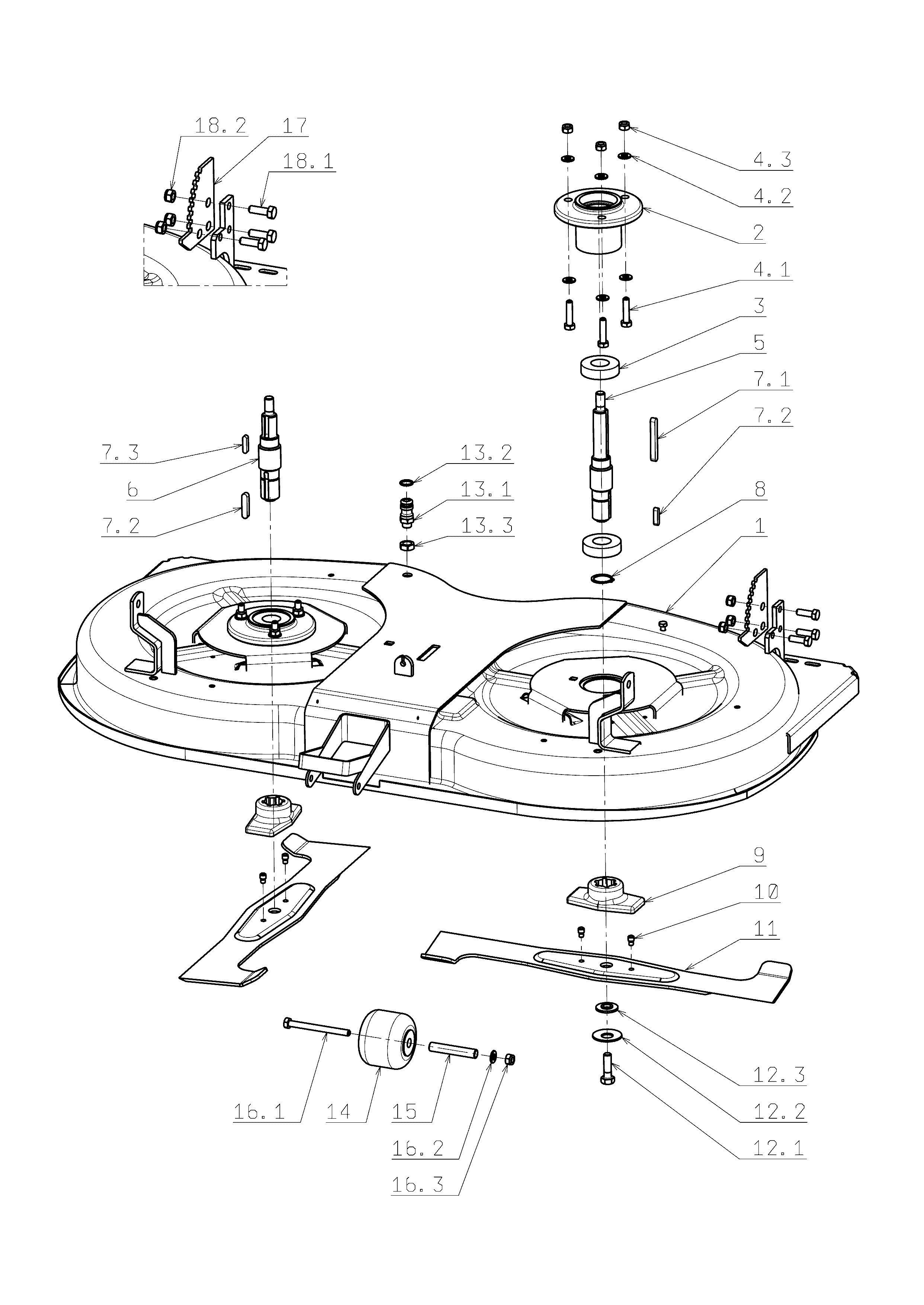

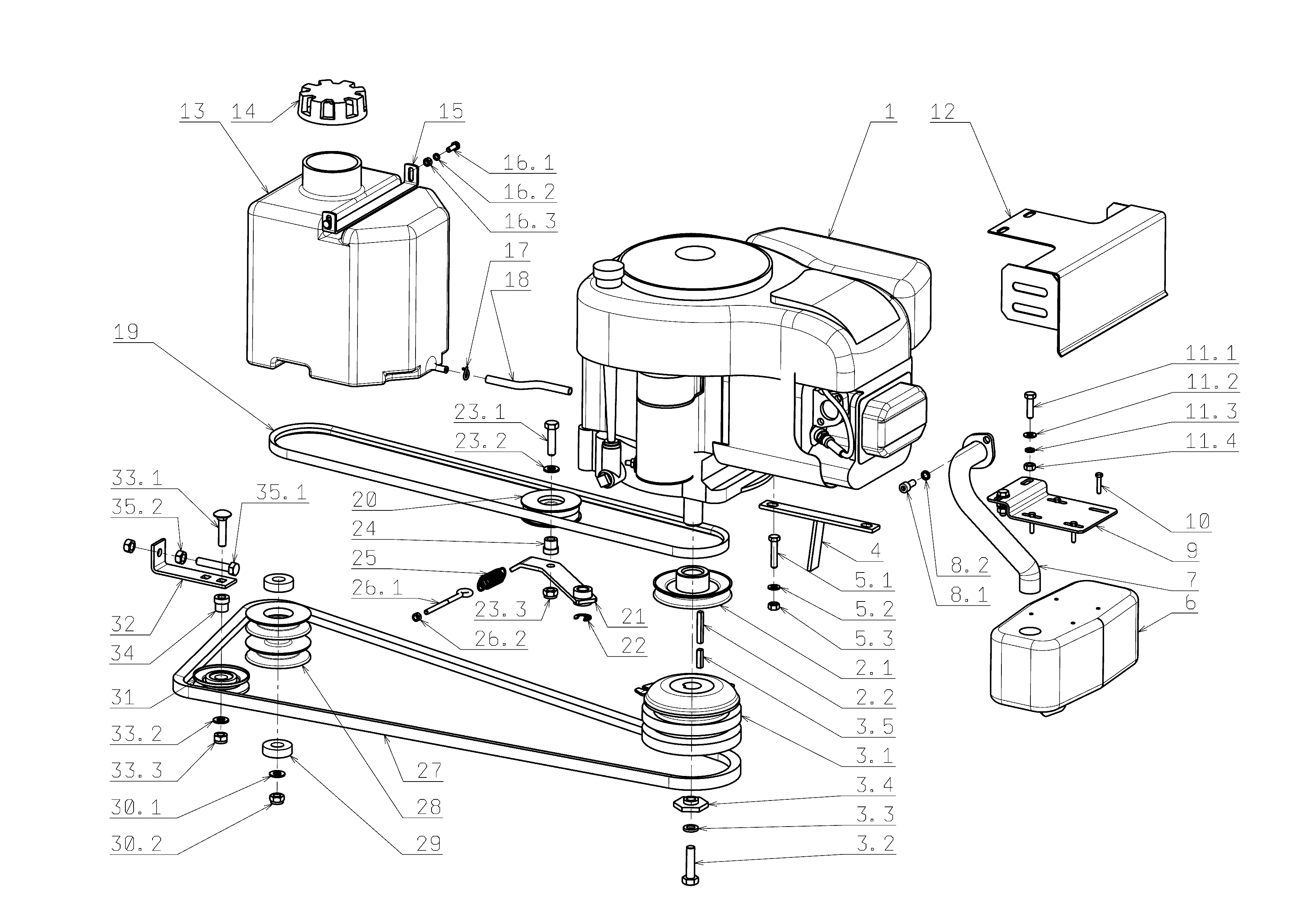

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2.1 | SGN532150439 | Poulie | Disponible | Voir la pièce |
| 2.2 | SGN311726101 | Key | Disponible | Voir la pièce |
| 3.1 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 3.2 | SGN309579506 | Vis | Disponible | Voir la pièce |
| 3.3 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 3.4 | SGN532150469 | Rondelle | Disponible | Voir la pièce |
| 3.5 | SG532092312193 | Clavette | Disponible | Voir la pièce |
| 4 | SG532913303063 | Stopper | Disponible | Voir la pièce |
| 5.1 | SG309503544 | Screw | Disponible | Voir la pièce |
| 5.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN443900118 | Pot | Disponible | Voir la pièce |
| 7 | SG532927442173 | Tuyau | Disponible | Voir la pièce |
| 8.1 | SGN309579502 | Vis | Disponible | Voir la pièce |
| 8.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 9 | SG532113404563 | Support | Disponible | Voir la pièce |
| 10 | SGN3093150010 | Vis | Disponible | Voir la pièce |
| 11.1 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 11.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 11.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 12 | SG532985423433 | Couvercle | Disponible | Voir la pièce |
| 13 | SG232130012 | Reservoir | Disponible | Voir la pièce |
| 14 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 15 | SG532113414713 | Support | Disponible | Voir la pièce |
| 16.1 | SG309203537 | Vis | Disponible | Voir la pièce |
| 16.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 16.3 | SG311120501 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 18 | SGS532199202323 | Flexible a carburant | Disponible | Voir la pièce |
| 19 | SG272731208 | Courroie | Disponible | Voir la pièce |
| 20 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 21 | SG532933713083 | Plaquette | Disponible | Voir la pièce |
| 22 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 23.1 | SG309503530 | Vis | Disponible | Voir la pièce |
| 23.2 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 23.3 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532094214183 | Bague | Disponible | Voir la pièce |
| 25 | SGS532013412973R | Vis | Non reliée | |
| 26.1 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 26.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 27 | SG272731211 | Courroie | Disponible | Voir la pièce |
| 28 | SG532033253743 | Poulie | Disponible | Voir la pièce |
| 29 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 30.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 30.2 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 32 | SG532113414743 | Plaquette | Disponible | Voir la pièce |
| 33.1 | SG309019531 | Vis | Disponible | Voir la pièce |
| 33.2 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 33.3 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 34 | SGS532094214183 | Bague | Disponible | Voir la pièce |
| 35.1 | SG309203525 | Vis | Disponible | Voir la pièce |
| 35.2 | SGN311150506 | Ecrou | Disponible | Voir la pièce |

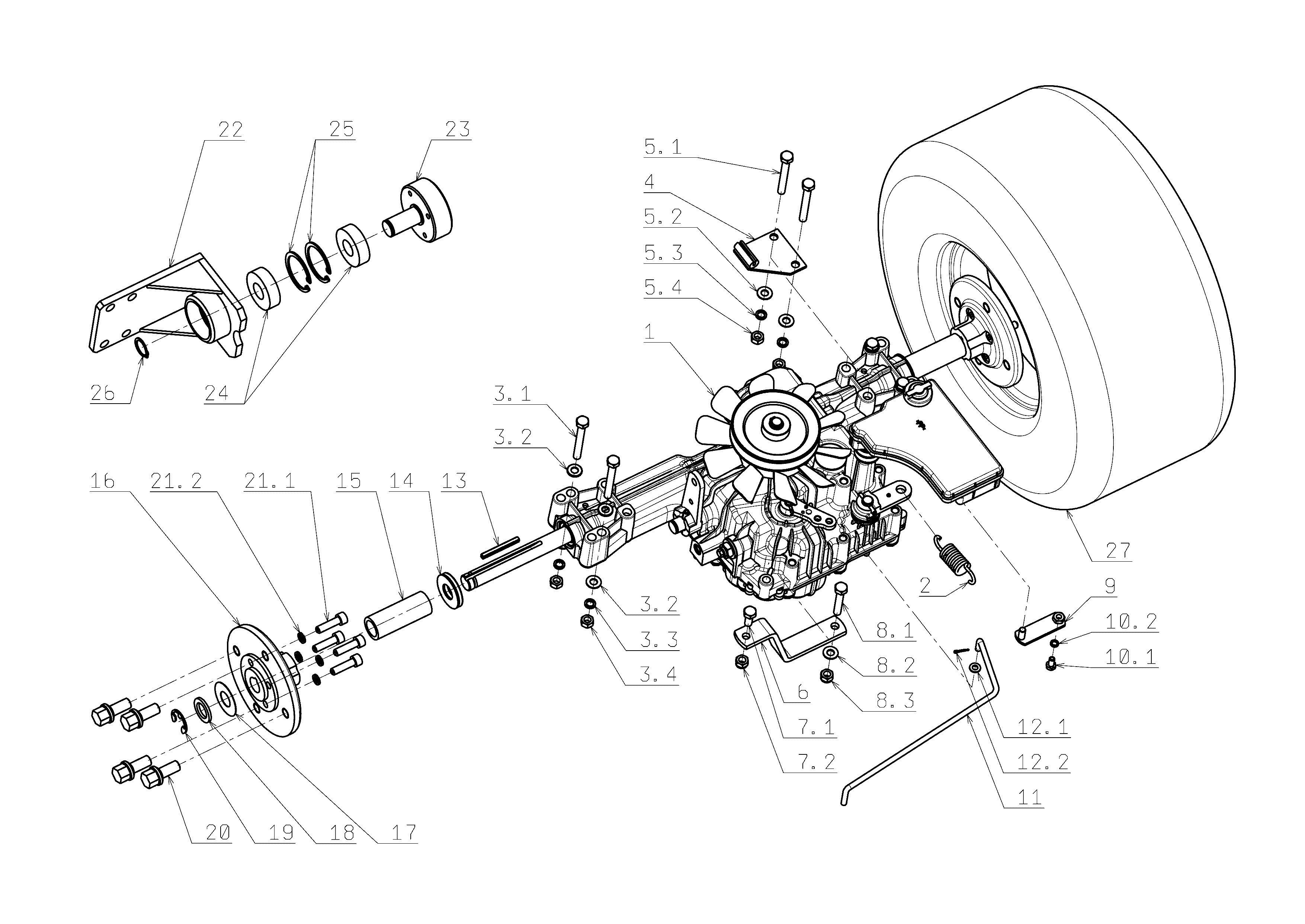

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 3.1 | SG309501536 | Vis | Disponible | Voir la pièce |
| 3.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 3.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 3.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 3.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 4 | SG532913303013 | Support | Disponible | Voir la pièce |
| 5.1 | SG309501536 | Vis | Disponible | Voir la pièce |
| 5.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 5.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 6 | SG532113414663 | Support | Disponible | Voir la pièce |
| 7.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 7.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 8.1 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 8.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 8.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 9 | SG532913303023 | Support | Disponible | Voir la pièce |
| 10.1 | SG309503561 | Vis | Disponible | Voir la pièce |
| 10.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 11 | SG532080452553 | Bielle | Disponible | Voir la pièce |
| 12.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 12.2 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SG532092312213 | Clavette | Disponible | Voir la pièce |
| 14 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 15 | SG532195203603 | Entretoise | Disponible | Voir la pièce |
| 16 | SG532029214343 | Moyeu | Disponible | Voir la pièce |
| 17 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 18 | SG532092208333 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 20 | SGN443900092 | Vis | Disponible | Voir la pièce |
| 21.1 | SG309543507 | Vis | Disponible | Voir la pièce |
| 21.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 22 | SG532994362383 | Support | Disponible | Voir la pièce |
| 23 | SG532094207633 | Support | Disponible | Voir la pièce |
| 24 | SG324162058 | Roulement | Disponible | Voir la pièce |
| 25 | SG311733082 | Bague | Disponible | Voir la pièce |
| 26 | SG311733010 | Bague | Disponible | Voir la pièce |
| 27 | SG532940118 | Roue | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN443821004 | Volant | Non reliée | |
| 2 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 3 | SG532096262473 | Couvercle | Disponible | Voir la pièce |
| 4 | SG532930252143 | Arbre | Disponible | Voir la pièce |
| 5 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 6 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 7.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 7.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 7.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 7.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 9 | - | N | Non reliée | |
| 10 | SGN318112027 | Chaine | Disponible | Voir la pièce |
| 11 | SGS532934223453 | Couronne | Disponible | Voir la pièce |
| 12 | SGN318112028 | Chaine | Disponible | Voir la pièce |
| 13 | SG318900013 | Link | Disponible | Voir la pièce |
| 14 | SGN443900136 | Entretoise | Disponible | Voir la pièce |
| 15 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 16 | SGN425111004 | Graisseur | Disponible | Voir la pièce |

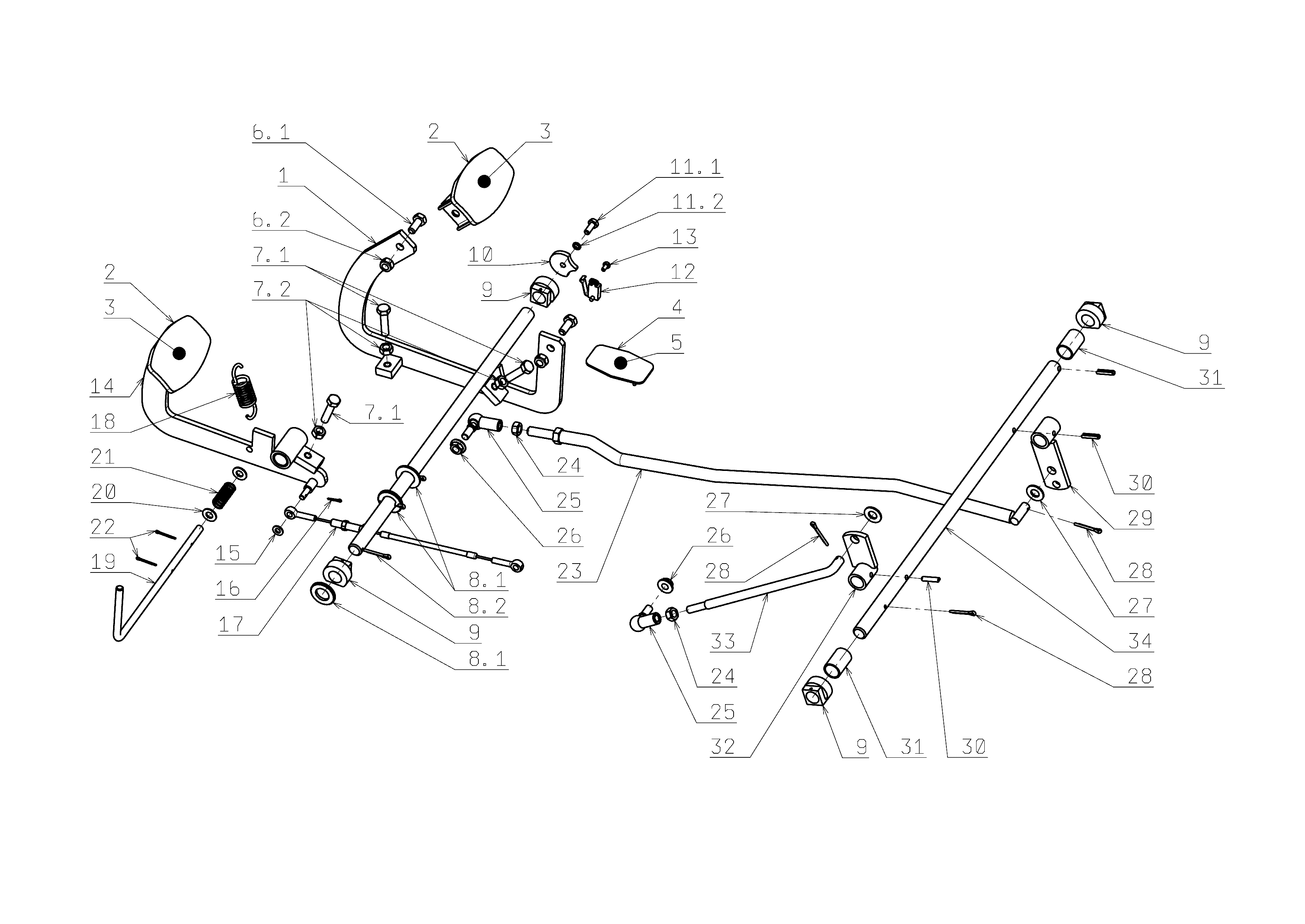

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SG532980442413 | Levier | Disponible | Voir la pièce |
| 2 | SG532980512633 | Pedale | Disponible | Voir la pièce |
| 2 | SG532980512633 | Pedale | Disponible | Voir la pièce |
| 3 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 3 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 4 | SG532980512643 | Pedale | Disponible | Voir la pièce |
| 5 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 6.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 6.2 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 7.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 7.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 7.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 8.1 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 8.1 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 8.2 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 9 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 9 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 9 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 9 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 10 | SGS532092208353 | Rondelle | Disponible | Voir la pièce |
| 11.1 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 14 | SG532980442433 | Pedale | Disponible | Voir la pièce |
| 15 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 17 | SG443900126 | Entretoise | Disponible | Voir la pièce |
| 18 | SGS532013412973R | Vis | Non reliée | |
| 19 | SG532093402043 | Pivot | Disponible | Voir la pièce |
| 20 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 21 | SG315231219 | Ressort | Disponible | Voir la pièce |
| 22 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 23 | SG532980422163 | Bielle | Disponible | Voir la pièce |
| 24 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN442073023 | Angulaire | Disponible | Voir la pièce |
| 25 | SGN442073023 | Angulaire | Disponible | Voir la pièce |
| 26 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 28 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 28 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 29 | SG532980365303 | Bras | Disponible | Voir la pièce |
| 30 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 30 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 31 | SG532195203613 | Entretoise | Disponible | Voir la pièce |
| 31 | SG532195203613 | Entretoise | Disponible | Voir la pièce |
| 32 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 33 | SG532080422543 | Bras | Disponible | Voir la pièce |
| 34 | SG532038102963 | Arbre | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SG532913442063 | Support | Disponible | Voir la pièce |
| 2.1 | SGN309503523 | Vis | Disponible | Voir la pièce |
| 2.2 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 2.3 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 3 | SG532113323253 | Support | Disponible | Voir la pièce |
| 4.1 | - | N | Non reliée | |
| 4.2 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 5 | SG532993122753 | Pivot | Disponible | Voir la pièce |
| 6 | SGN315238035 | Pivot | Disponible | Voir la pièce |
| 7 | SGN532150678 | Jante | Disponible | Voir la pièce |
| 8.1 | SG532093118103 | Pivot | Disponible | Voir la pièce |
| 8.2 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 8.3 | SG532094207673 | Support | Disponible | Voir la pièce |
| 8.4 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 9 | SG532980508153 | Arbre | Disponible | Voir la pièce |
| 10.1 | SGN309503523 | Vis | Disponible | Voir la pièce |
| 10.2 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 11 | SG532113323193 | Support | Disponible | Voir la pièce |
| 11 | SG532113323193 | Support | Disponible | Voir la pièce |
| 12.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 12.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 12.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 13 | SG532080403073 | Bielle | Disponible | Voir la pièce |
| 14.1 | SG532980422183 | Plaquette | Disponible | Voir la pièce |
| 14.2 | SG532980422173 | Plaquette | Disponible | Voir la pièce |
| 15.1 | SGN309503502 | Vis | Disponible | Voir la pièce |
| 15.2 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 16.1 | SG532993462313 | Pivot | Disponible | Voir la pièce |
| 16.2 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 16.3 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN315238041 | Pivot | Disponible | Voir la pièce |
| 18.1 | SG311338537 | Pivot | Disponible | Voir la pièce |
| 18.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 19 | SG532113404513 | Support | Disponible | Voir la pièce |
| 20.1 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 20.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 20.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 21 | SGS532980522163 | Levier | Disponible | Voir la pièce |
| 22 | SG532037322203 | Plaquette | Disponible | Voir la pièce |
| 23.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 23.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN315231158 | Ressort | Disponible | Voir la pièce |
| 25 | SGN315238034 | Tige | Disponible | Voir la pièce |
| 26 | SGN532150049 | Poignee | Disponible | Voir la pièce |
| 27 | SGN722643016 | Crochet | Disponible | Voir la pièce |
| 28 | SG338691001 | Arbre | Disponible | Voir la pièce |
| 29.1 | SG532093118043 | Pivot | Disponible | Voir la pièce |
| 29.2 | SGN315238035 | Pivot | Disponible | Voir la pièce |
| 30.1 | SG532993122743 | Pivot | Disponible | Voir la pièce |
| 30.2 | SGN315238035 | Pivot | Disponible | Voir la pièce |
| 30.3 | SG311210511 | Rondelle | Disponible | Voir la pièce |
| 31.1 | SG532150681 | Strap | Disponible | Voir la pièce |
| 31.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 32 | SG532113404493 | Support | Disponible | Voir la pièce |
| 33 | SGN345329020 | Interrupteur | Disponible | Voir la pièce |
| 34 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 35 | SG532092208303 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGS532038523903 | Flasque | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 4.1 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 4.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 4.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 5 | SGS532038128233 | Arbre | Disponible | Voir la pièce |
| 6 | SGS532038128243 | Arbre | Disponible | Voir la pièce |
| 7.1 | SGN311726019 | Ressort | Disponible | Voir la pièce |
| 7.2 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 7.2 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 7.3 | SGN311726009 | Clavette | Disponible | Voir la pièce |
| 8 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 9 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 10 | 68120041 | Pivot | Disponible | Voir la pièce |
| 11 | SGS532050422683 | Lame mulching | Disponible | Voir la pièce |
| 12.1 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 12.2 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 12.3 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 13.1 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 13.2 | SGN273111056 | Bague | Disponible | Voir la pièce |
| 13.3 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 15 | SGN532150539 | Entretoise | Disponible | Voir la pièce |
| 16.1 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 16.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 16.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 17 | SG532037322193 | Segment | Disponible | Voir la pièce |
| 18.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 18.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |

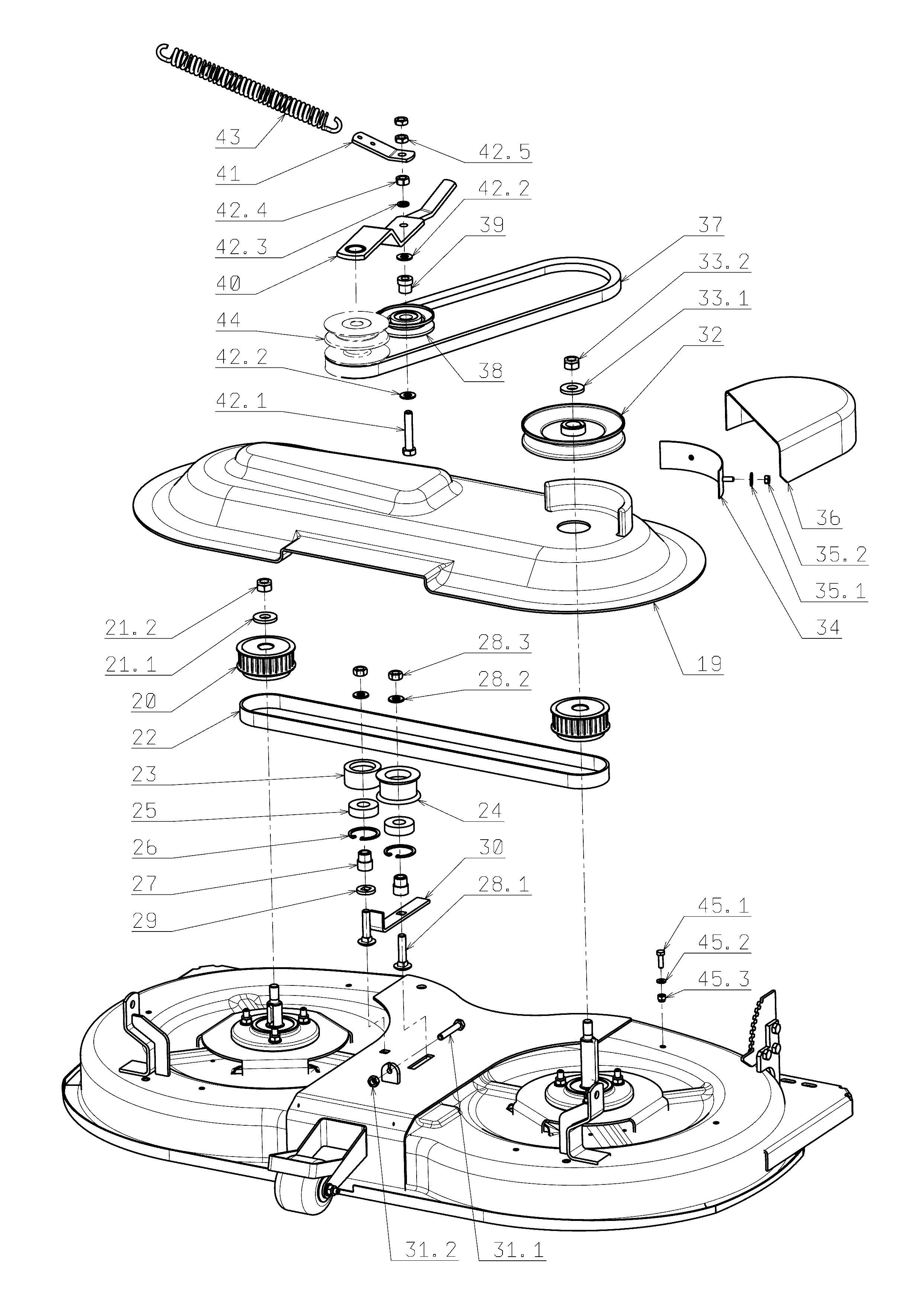

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 19 | SG532150679 | Couvercle | Disponible | Voir la pièce |
| 20 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 21.1 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 21.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN272211008 | Courroie | Disponible | Voir la pièce |
| 23 | SG532033253783 | Poulie | Disponible | Voir la pièce |
| 24 | SG532033253753 | Poulie | Disponible | Voir la pièce |
| 25 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 26 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 27 | SGS532094214473 | Douille | Disponible | Voir la pièce |
| 28.1 | SG309019531 | Vis | Disponible | Voir la pièce |
| 28.2 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 28.3 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 29 | SG532092208403 | Rondelle | Disponible | Voir la pièce |
| 30 | SG532113308563 | Plaquette | Disponible | Voir la pièce |
| 31.1 | SG309503533 | Vis | Disponible | Voir la pièce |
| 31.2 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN532150164 | Poulie | Disponible | Voir la pièce |
| 33.1 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 33.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 34 | SGS532985402733 | Joint | Disponible | Voir la pièce |
| 35.1 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 35.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 36 | SG532150680 | Couvercle | Disponible | Voir la pièce |
| 37 | SGN272731215 | Courroie | Non reliée | |
| 38 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 39 | SGS532094214183 | Bague | Disponible | Voir la pièce |
| 40 | SG532913303033 | Support | Disponible | Voir la pièce |
| 41 | SG532113404433 | Plaquette | Disponible | Voir la pièce |
| 42.1 | SG309203525 | Vis | Disponible | Voir la pièce |
| 42.2 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 42.2 | SG311210507 | Rondelle | Disponible | Voir la pièce |
| 42.3 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 42.4 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 42.5 | SG311120516 | Ecrou | Disponible | Voir la pièce |
| 43 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 45.1 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 45.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 45.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |

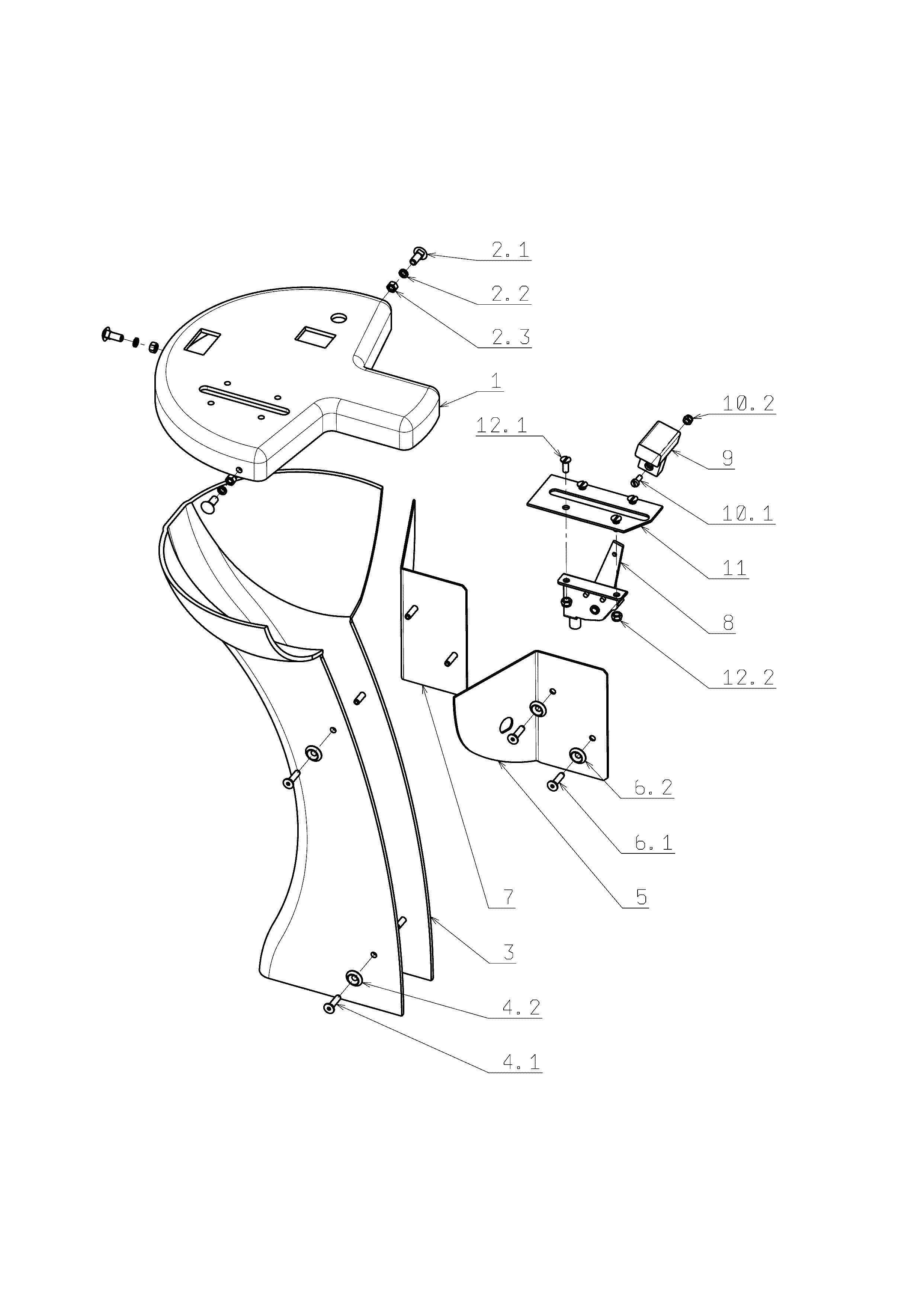

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SG532150676 | Panneau | Disponible | Voir la pièce |
| 2.1 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 2.2 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 2.3 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 3 | SG532150677 | Support | Disponible | Voir la pièce |
| 4.1 | SGN309578502 | Vis | Disponible | Voir la pièce |
| 4.2 | SGN311219501 | Rondelle | Disponible | Voir la pièce |
| 5 | SG532113404473 | Couvercle | Disponible | Voir la pièce |
| 6.1 | SGN309578502 | Vis | Disponible | Voir la pièce |
| 6.2 | SGN311219501 | Rondelle | Disponible | Voir la pièce |
| 7 | SG532113404463 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN443900128 | Levier | Disponible | Voir la pièce |
| 9 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 10.1 | SGN309231505 | Vis | Disponible | Voir la pièce |
| 10.2 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 11 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 12.1 | SGN309251514 | Vis | Disponible | Voir la pièce |
| 12.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |

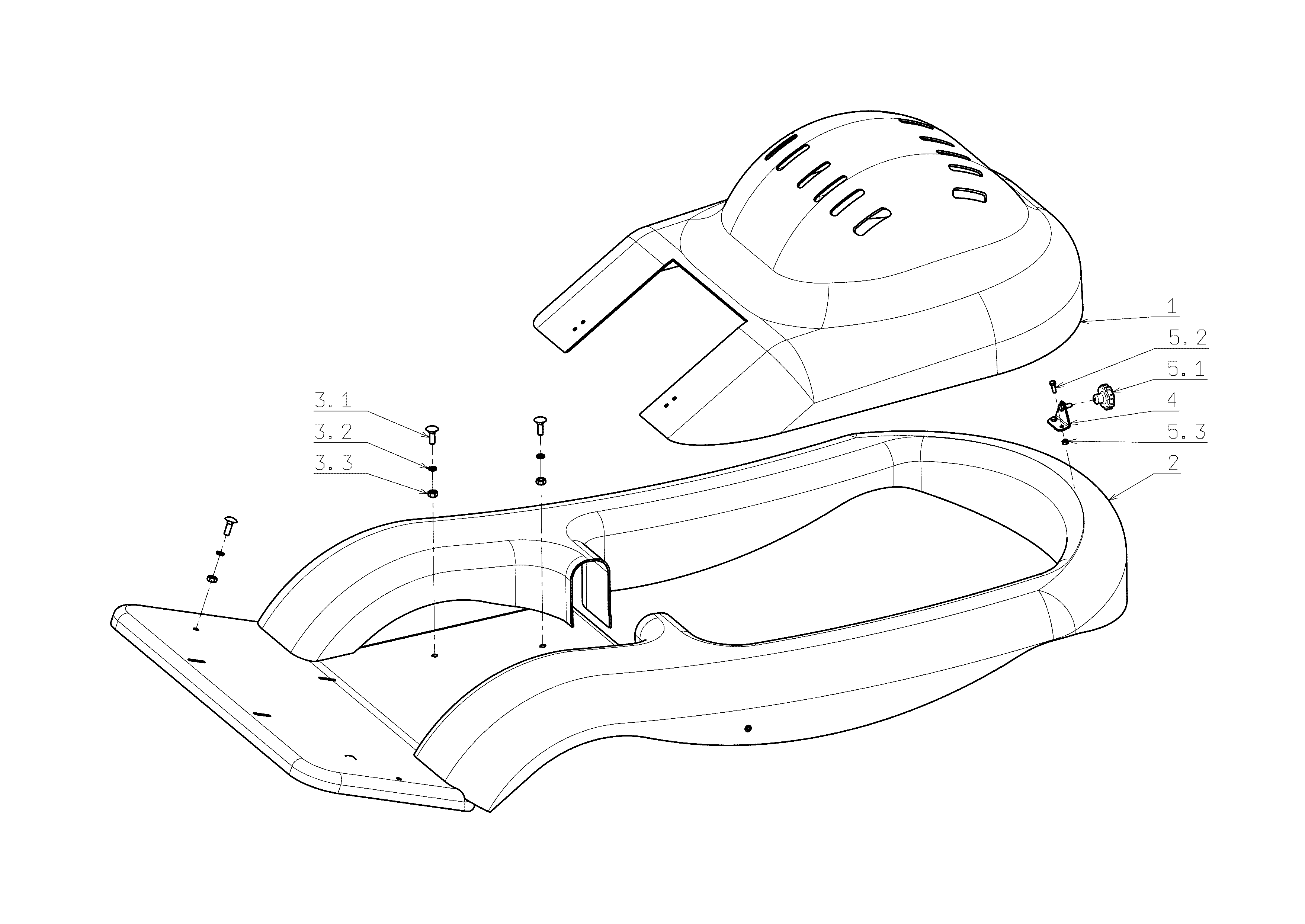

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SG532150675 | Couvercle | Disponible | Voir la pièce |
| 2 | SG532150674 | Base | Disponible | Voir la pièce |
| 3.1 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 3.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 3.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 4 | SG532913312183 | Support | Disponible | Voir la pièce |
| 5.1 | SGN532150335 | Roue etoile de commande | Disponible | Voir la pièce |
| 5.2 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 5.3 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 6 | SG532913422653 | Support | Disponible | Voir la pièce |
| 7 | SG532113308623 | Vis | Disponible | Voir la pièce |
| 8.1 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 8.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 9.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 9.2 | SGN311214502 | Washer | Disponible | Voir la pièce |

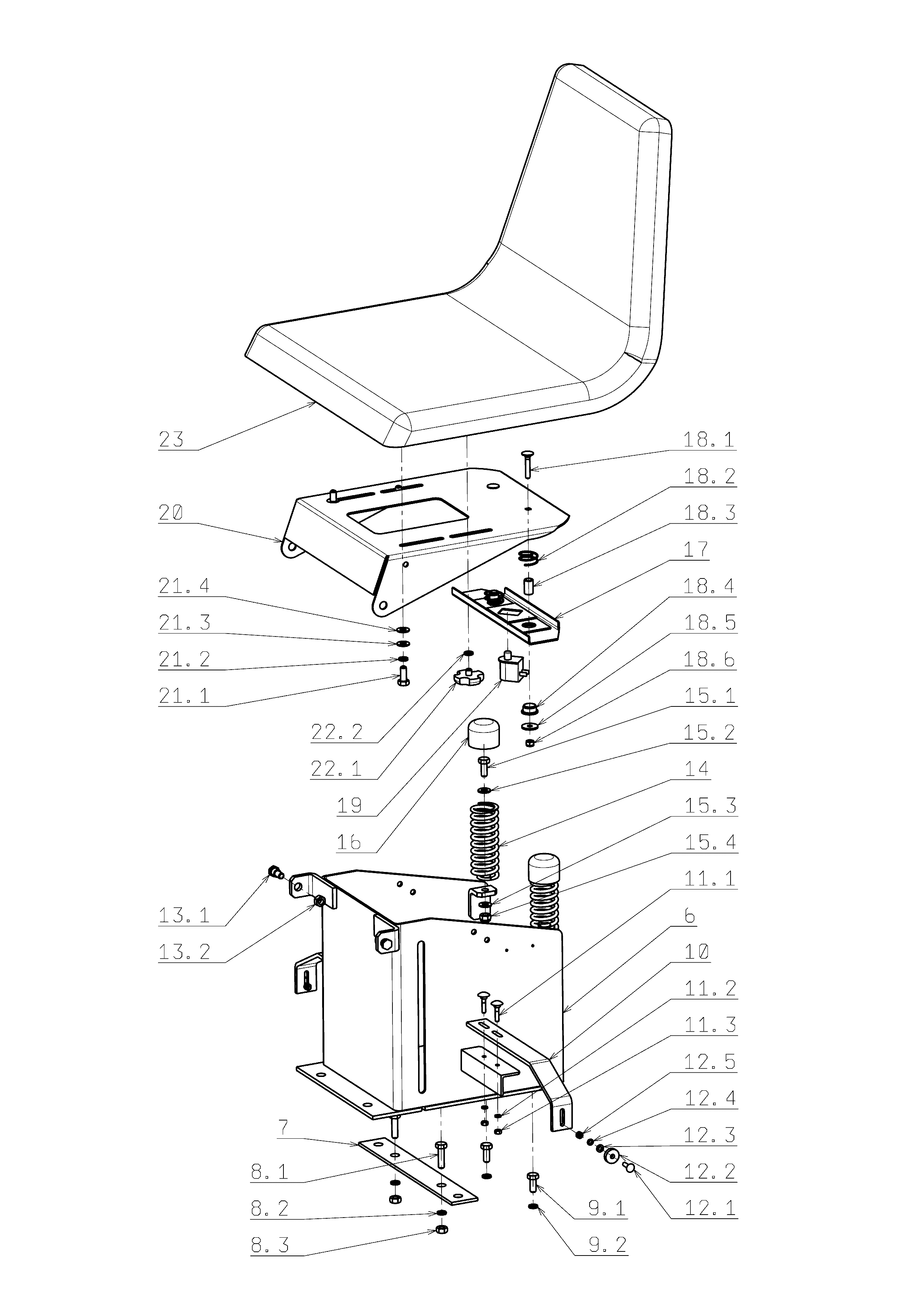

| 10 | SG532113414753 | Support | Disponible | Voir la pièce |
| 11.1 | SGN309019521 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 11.3 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 12.1 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 12.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 12.3 | SGS532096203923 | Rondelle | Disponible | Voir la pièce |
| 12.4 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 12.5 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 13.1 | SG532150462 | Vis | Disponible | Voir la pièce |
| 13.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN315231124 | Ressort | Disponible | Voir la pièce |
| 15.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 15.2 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 15.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15.4 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 17 | SGS532983362153 | Porte-interrupteur | Disponible | Voir la pièce |
| 18.1 | SGN309019519 | Vis | Disponible | Voir la pièce |
| 18.2 | SGN315231194 | Ressort | Disponible | Voir la pièce |
| 18.3 | SGN532150442 | Entretoise | Disponible | Voir la pièce |
| 18.4 | SGN722643019 | Couvercle | Disponible | Voir la pièce |
| 18.5 | SGN311212520 | Rondelle | Disponible | Voir la pièce |
| 18.6 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 20 | SGS532018472433 | Support siege | Disponible | Voir la pièce |
| 21.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 21.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 21.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 21.4 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 22.1 | SGN532150213 | Ecrou | Disponible | Voir la pièce |
| 22.2 | SGN311213503 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN532150991 | Siege | Disponible | Voir la pièce |

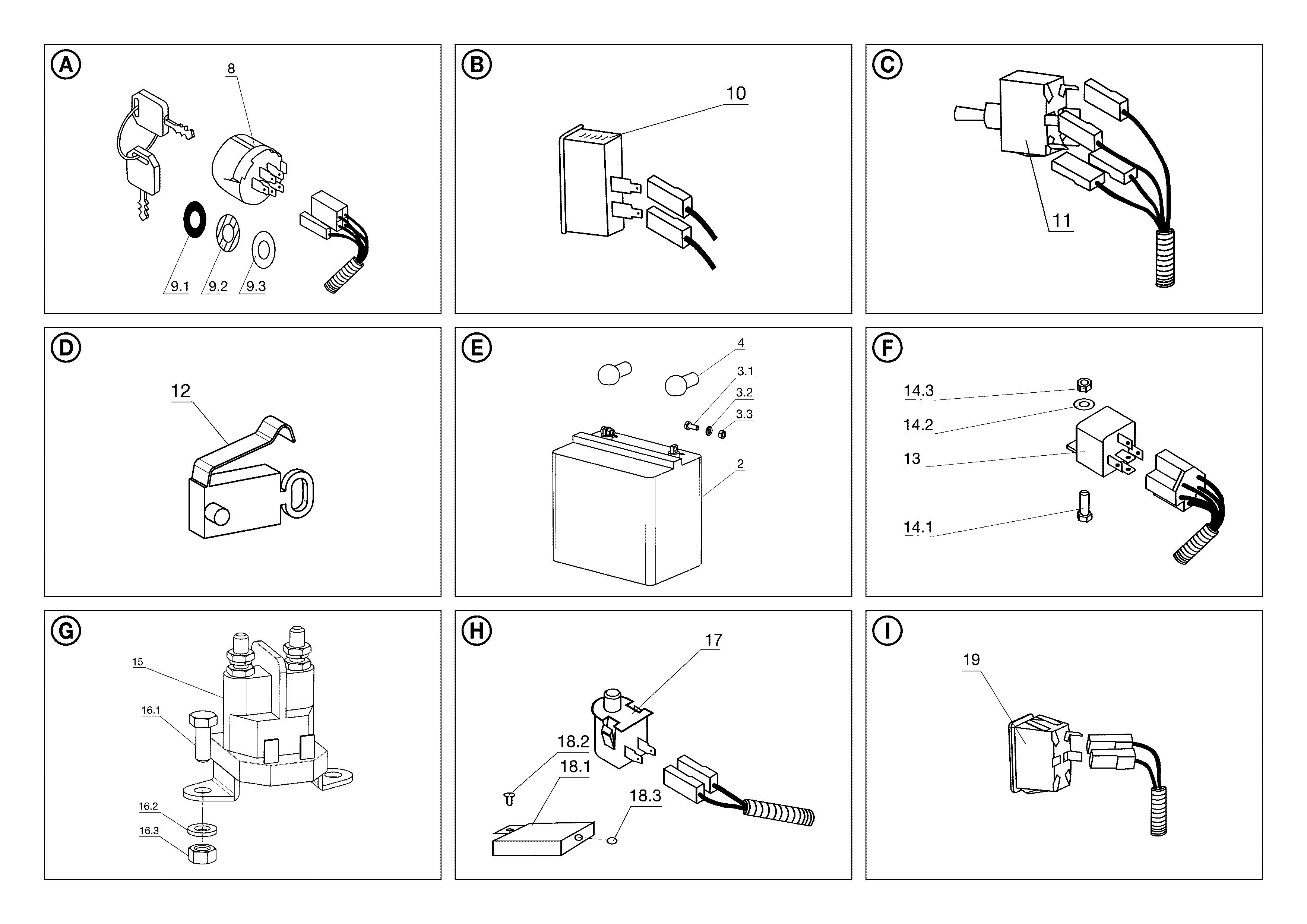

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGN346211006R | Batterie | Non reliée | |
| 3.1 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 3.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 4 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN443861005 | Accul | Disponible | Voir la pièce |
| 9.1 | SGS532092207513 | Rondelle | Disponible | Voir la pièce |
| 9.2 | SGN311219502 | Rondelle | Disponible | Voir la pièce |
| 9.3 | SGN548712011 | Bague | Disponible | Voir la pièce |
| 10 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 11 | SGN000532039 | Interrupteur | Disponible | Voir la pièce |
| 12 | SGN345329020 | Interrupteur | Disponible | Voir la pièce |
| 13 | SGN443811004 | Rele | Disponible | Voir la pièce |
| 14.1 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 14.2 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 14.3 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 16.1 | SG309503561 | Vis | Disponible | Voir la pièce |
| 16.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 16.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 18.1 | SGS532085427153 | Siege | Non reliée | |
| 18.2 | SGN311691001 | Rivet | Disponible | Voir la pièce |
| 18.3 | SGN273121035 | Bague | Disponible | Voir la pièce |
| 19 | SGN345329019 | Interrupteur | Disponible | Voir la pièce |

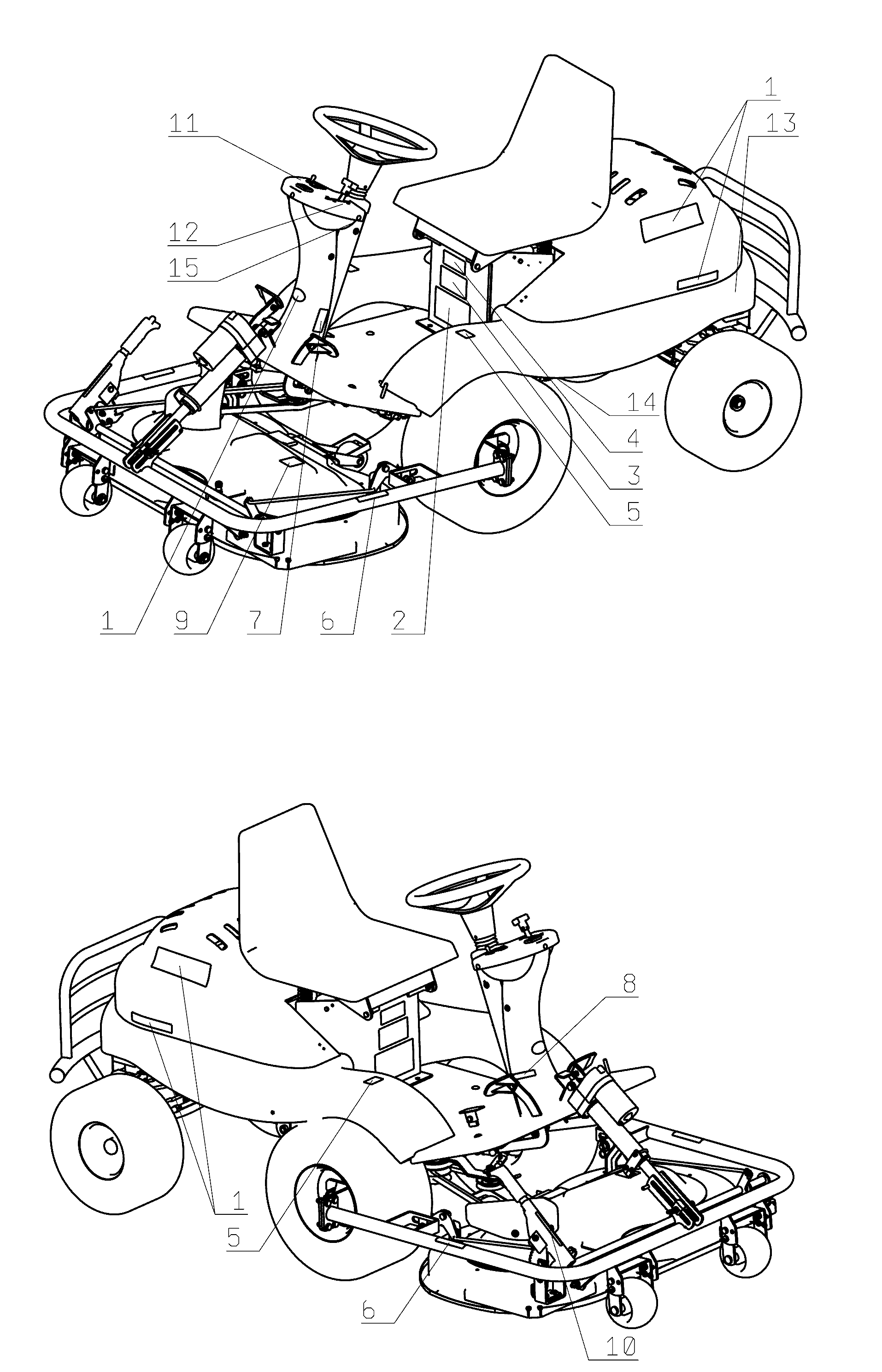

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SG532986013243 | Etiquette | Disponible | Voir la pièce |
| 1 | SG532986013243 | Etiquette | Disponible | Voir la pièce |
| 1 | SG532986013243 | Etiquette | Disponible | Voir la pièce |
| 2 | SGN283292230 | Etiquette | Disponible | Voir la pièce |
| 3 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 4 | SG283292567 | Etiquette | Disponible | Voir la pièce |
| 5 | SG283292582 | Etiquette | Disponible | Voir la pièce |
| 5 | SG283292582 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN283292302 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN283292327 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 10 | SG283292551 | Etiquette | Disponible | Voir la pièce |
| 11 | SG283292550 | Etiquette | Disponible | Voir la pièce |
| 12 | SG283292549 | Etiquette | Disponible | Voir la pièce |
| 13 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 14 | SG283292545 | Etiquette | Disponible | Voir la pièce |
| 15 | SG283292251 | Etiquette | Disponible | Voir la pièce |

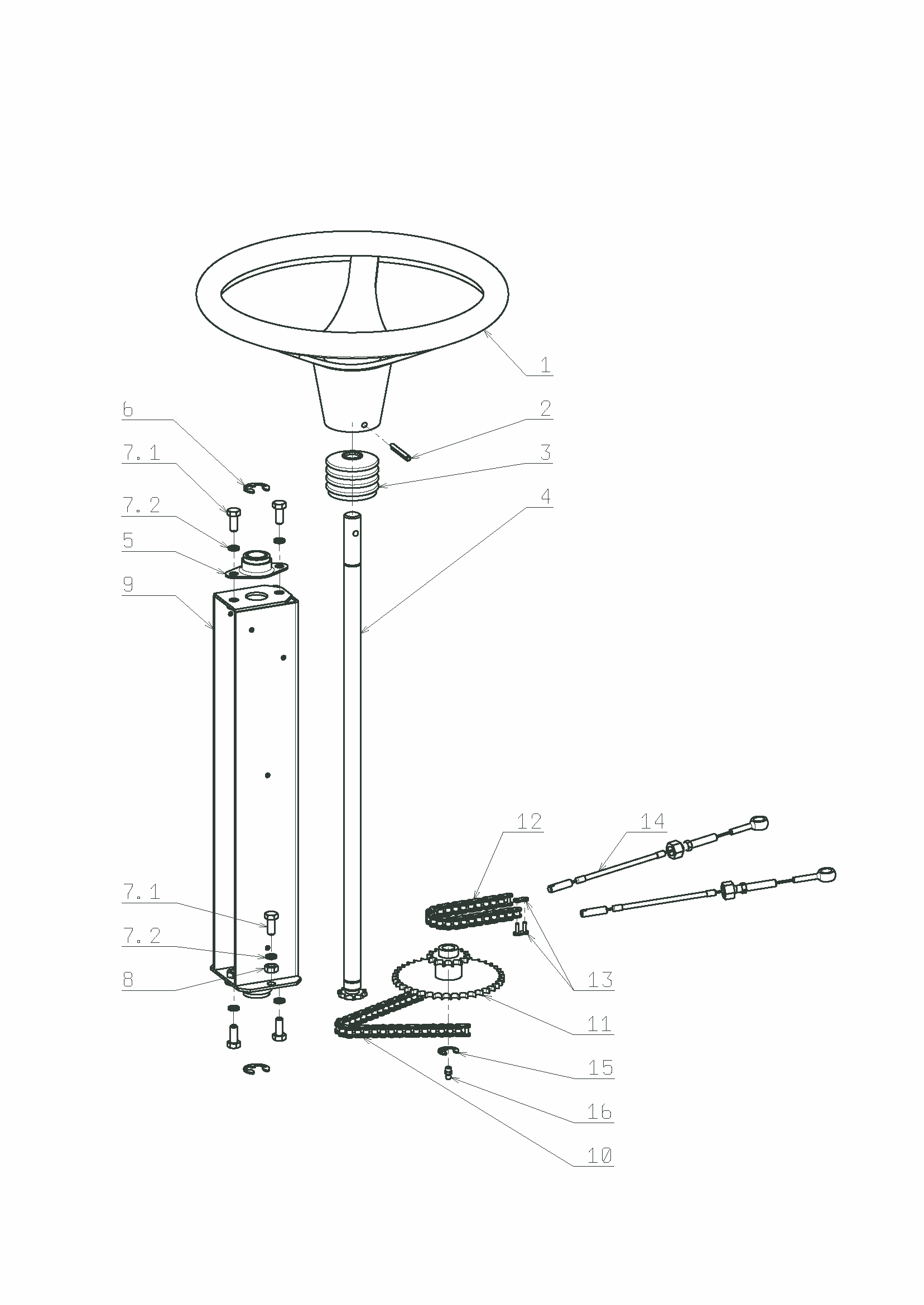

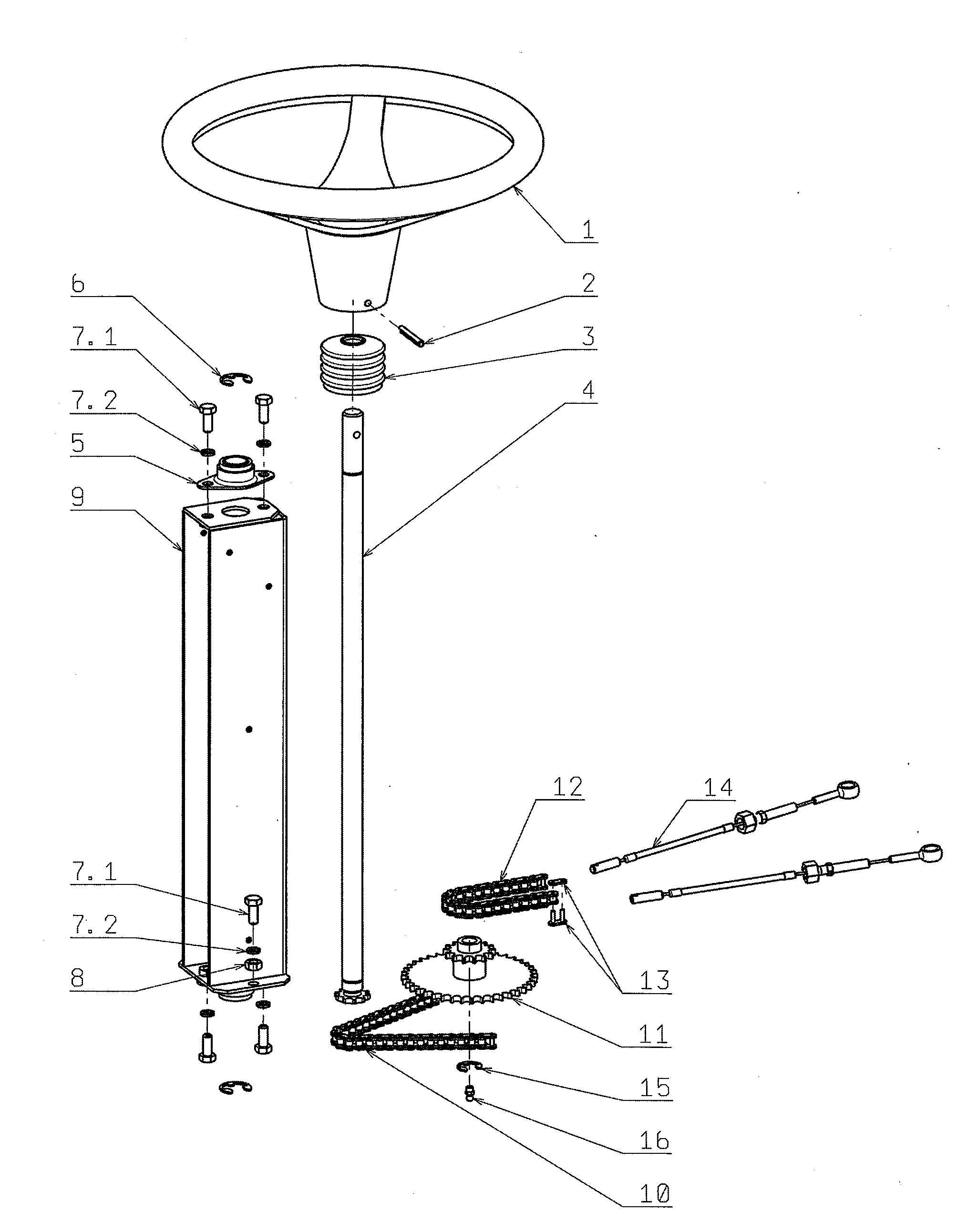

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N443821004 | Volant | Disponible | Voir la pièce |
| 2 | N315238031 | Pivot | Disponible | Voir la pièce |
| 3 | S532096262473 | Chapeau de volant | Disponible | Voir la pièce |
| 4 | S532930252143 | Arbre de colonne direction | Disponible | Voir la pièce |
| 5 | N000324001 | Roulement sphérique | Disponible | Voir la pièce |
| 6 | N311732008 | Goupille | Disponible | Voir la pièce |
| 7.1 | N309503518 | Vis | Disponible | Voir la pièce |
| 7.1 | N309503518 | Vis | Disponible | Voir la pièce |
| 7.2 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 7.2 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 8 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 9 | S532913473563 | Colonne direction | Disponible | Voir la pièce |
| 10 | N318112027 | Chaîne | Disponible | Voir la pièce |
| 11 | S532934223453 | Barbotin | Disponible | Voir la pièce |
| 12 | N318112028 | Chaîne 23 maillons | Disponible | Voir la pièce |
| 13 | N318900013 | Maillon de liaison | Disponible | Voir la pièce |
| 14 | N443900136 | Attache | Disponible | Voir la pièce |
| 15 | N311732009 | Bague | Disponible | Voir la pièce |
| 16 | N425111004 | Graisseur | Disponible | Voir la pièce |

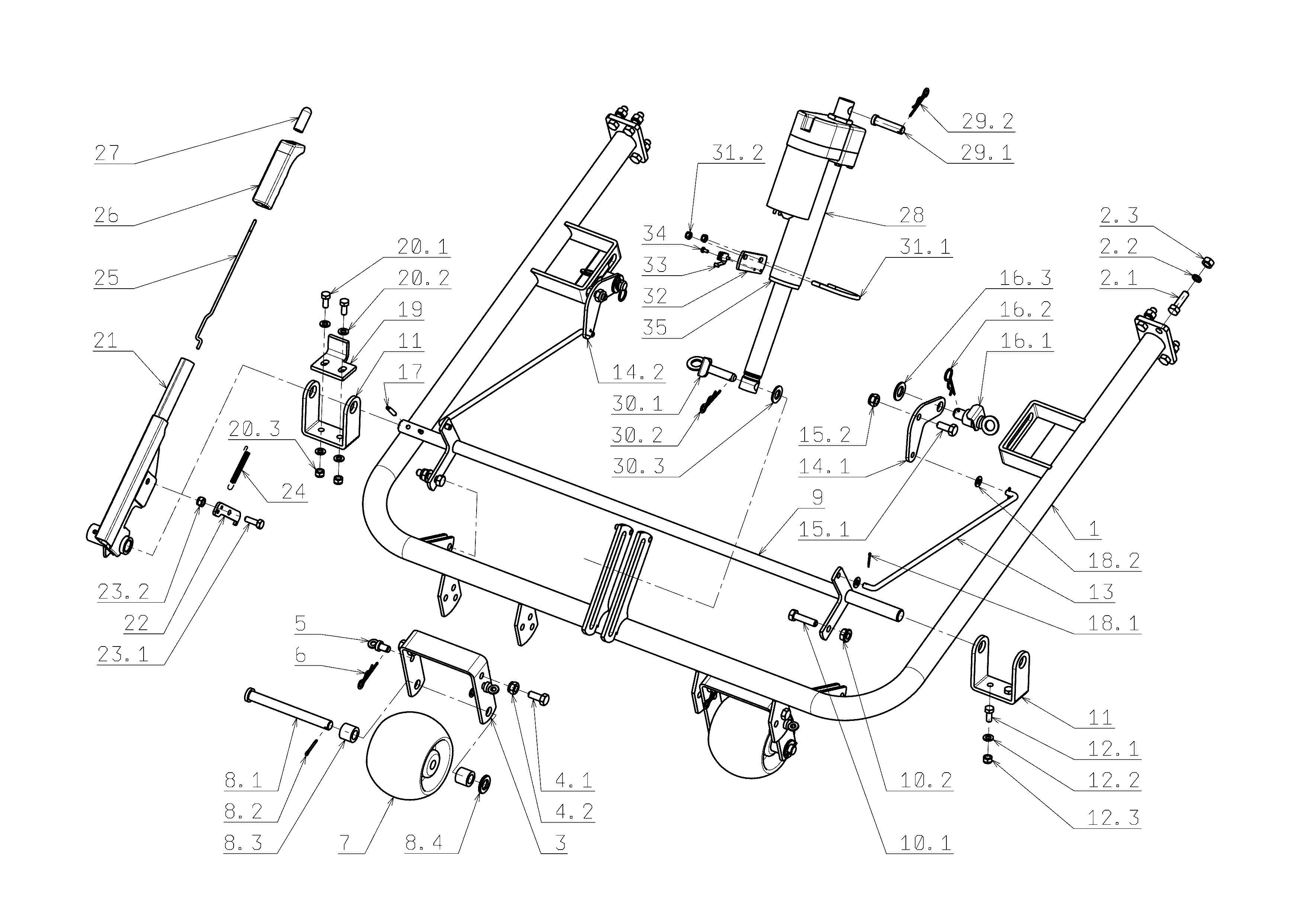

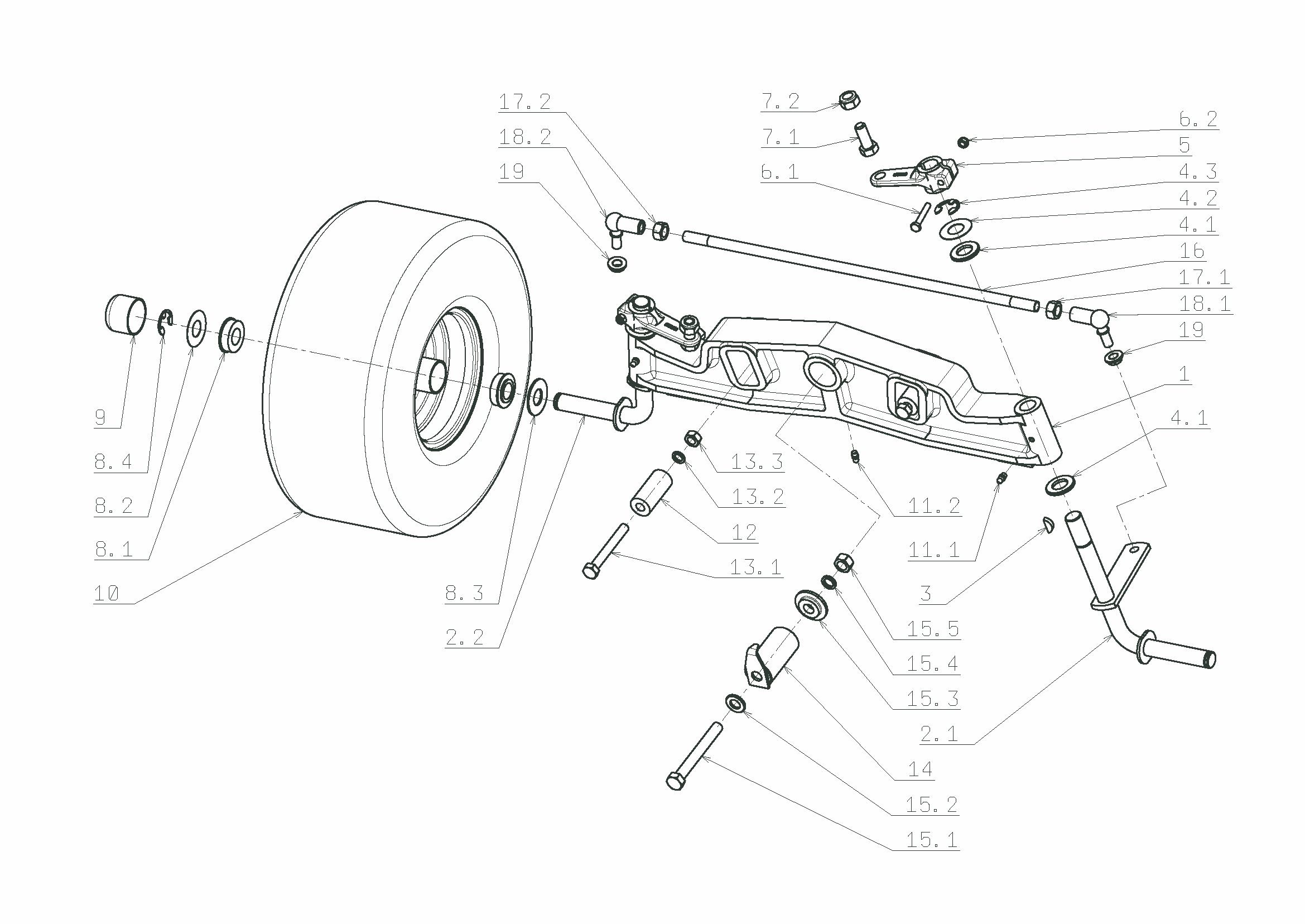

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 2.1 | SGS532916432143BR | Pivot | Non reliée | |
| 2.2 | SGS532916432203 | Goujon | Disponible | Voir la pièce |
| 3 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 4.1 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4.1 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4.2 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 4.3 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 5 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 6.1 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 6.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 7.1 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 7.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 8.1 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 8.2 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 8.3 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 8.4 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 9 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 10 | SGN532940112 | Roue avant | Disponible | Voir la pièce |
| 11.1 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 11.2 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 12 | SGN532150543 | Entretoise | Disponible | Voir la pièce |
| 13.1 | SGN309501563 | Vis | Disponible | Voir la pièce |
| 13.2 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 13.3 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 14 | SGS532993164373 | Goujon | Disponible | Voir la pièce |
| 15.1 | SG309501534 | Vis hex | Disponible | Voir la pièce |
| 15.2 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 15.3 | SGN532150518 | Rondelle | Disponible | Voir la pièce |
| 15.4 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 15.5 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 16 | SGN532980126 | Bielle | Disponible | Voir la pièce |
| 17.1 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 17.2 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 18.1 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 18.2 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 19 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN311129521 | Ecrou | Disponible | Voir la pièce |

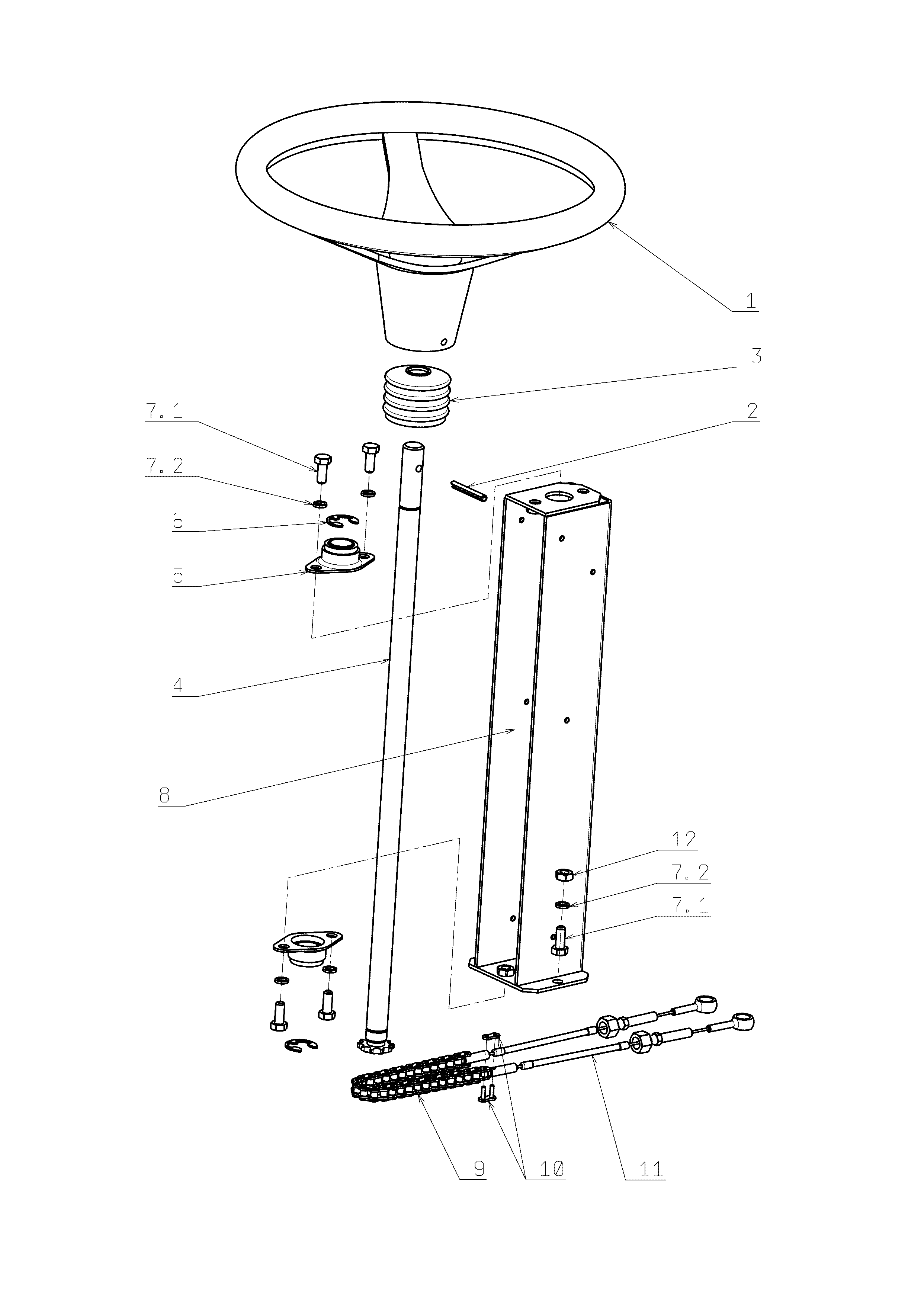

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN443821004 | Volant | Non reliée | |
| 2 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 3 | SG532096262473 | Couvercle | Disponible | Voir la pièce |
| 4 | SG532930252143 | Arbre | Disponible | Voir la pièce |
| 5 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 6 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 7.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 7.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 7.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 7.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | SG318112025 | Chaine | Disponible | Voir la pièce |
| 10 | SG318900013 | Link | Disponible | Voir la pièce |
| 11 | SGN443900127 | Entretoise | Disponible | Voir la pièce |
| 12 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
