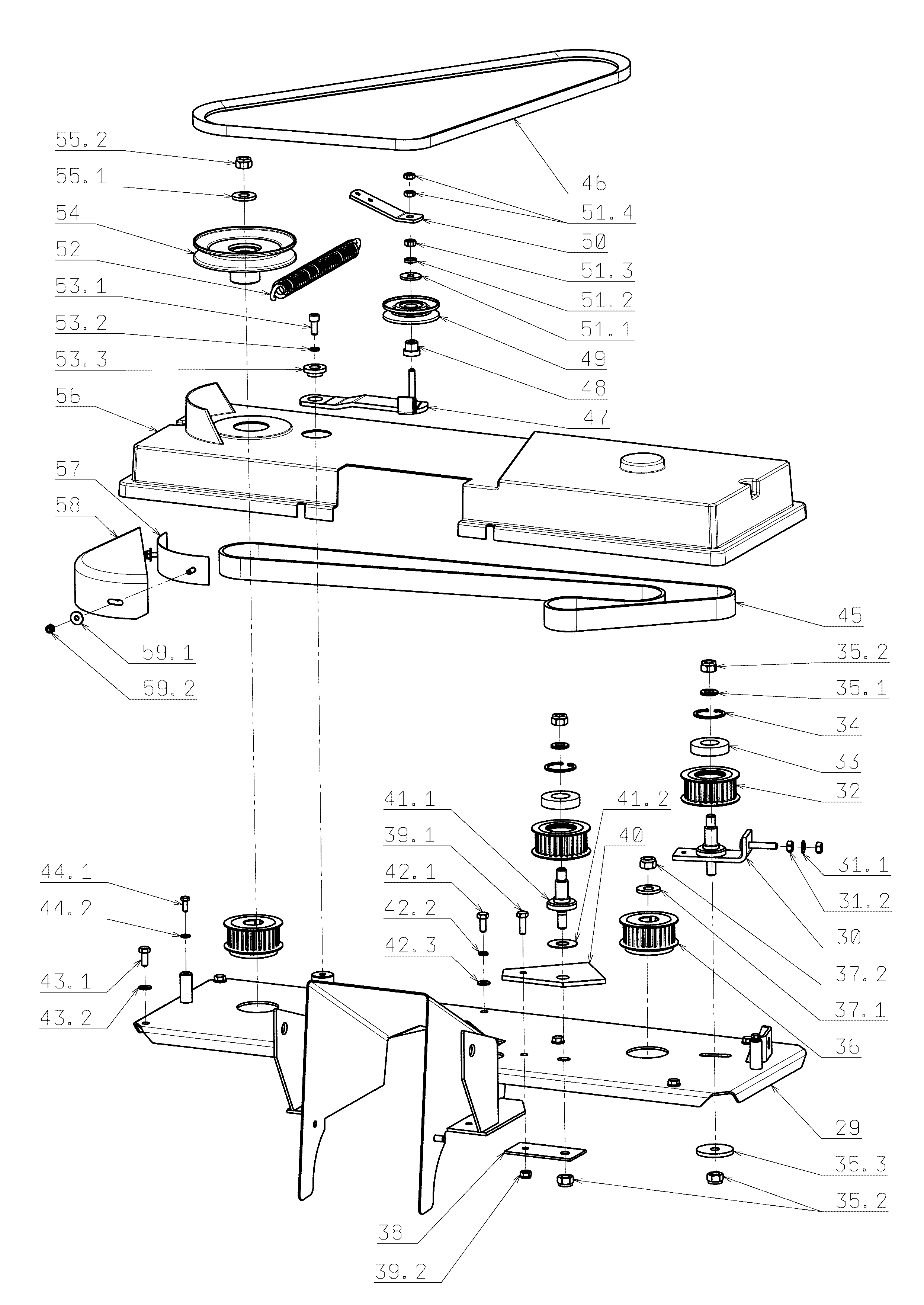

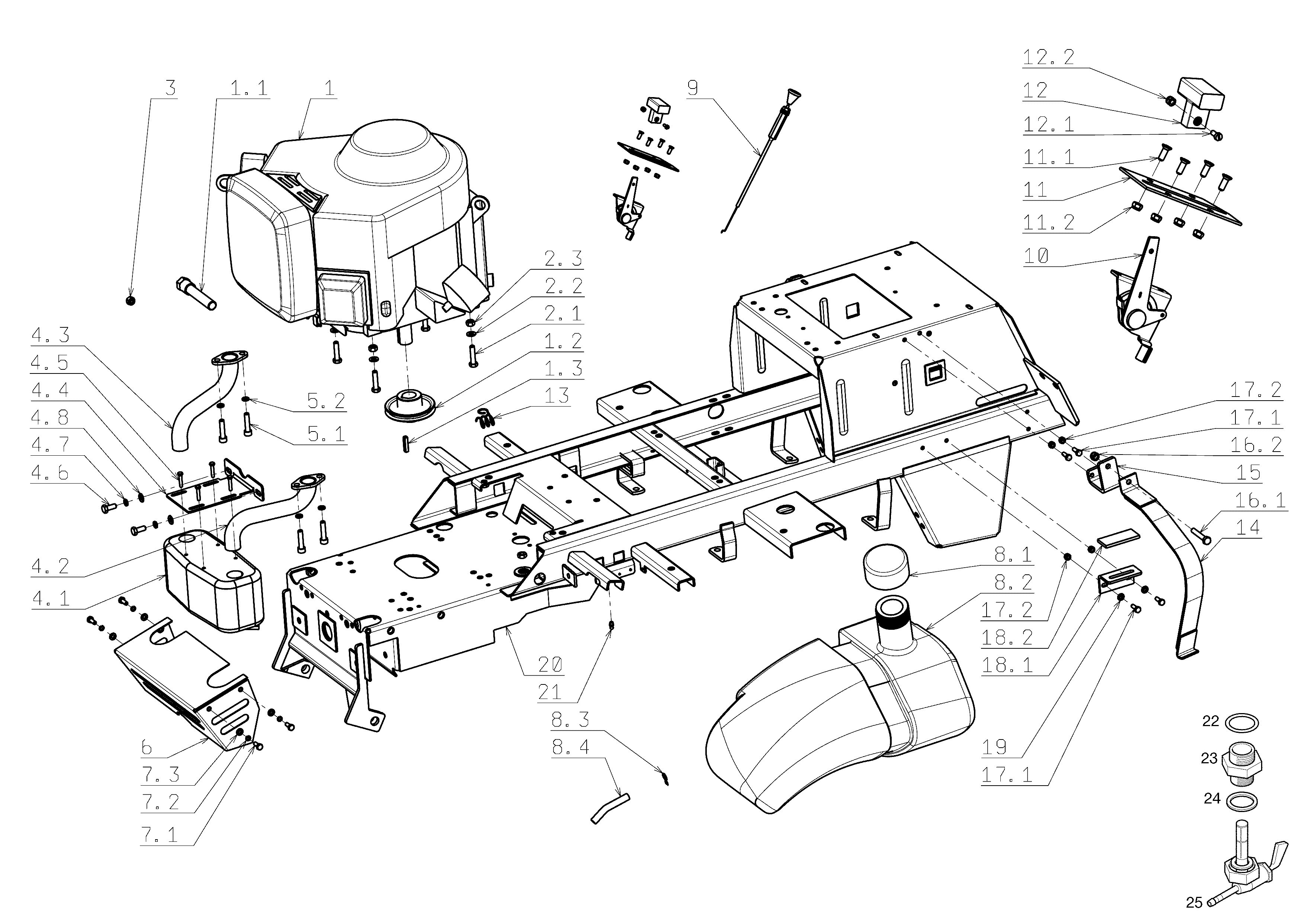

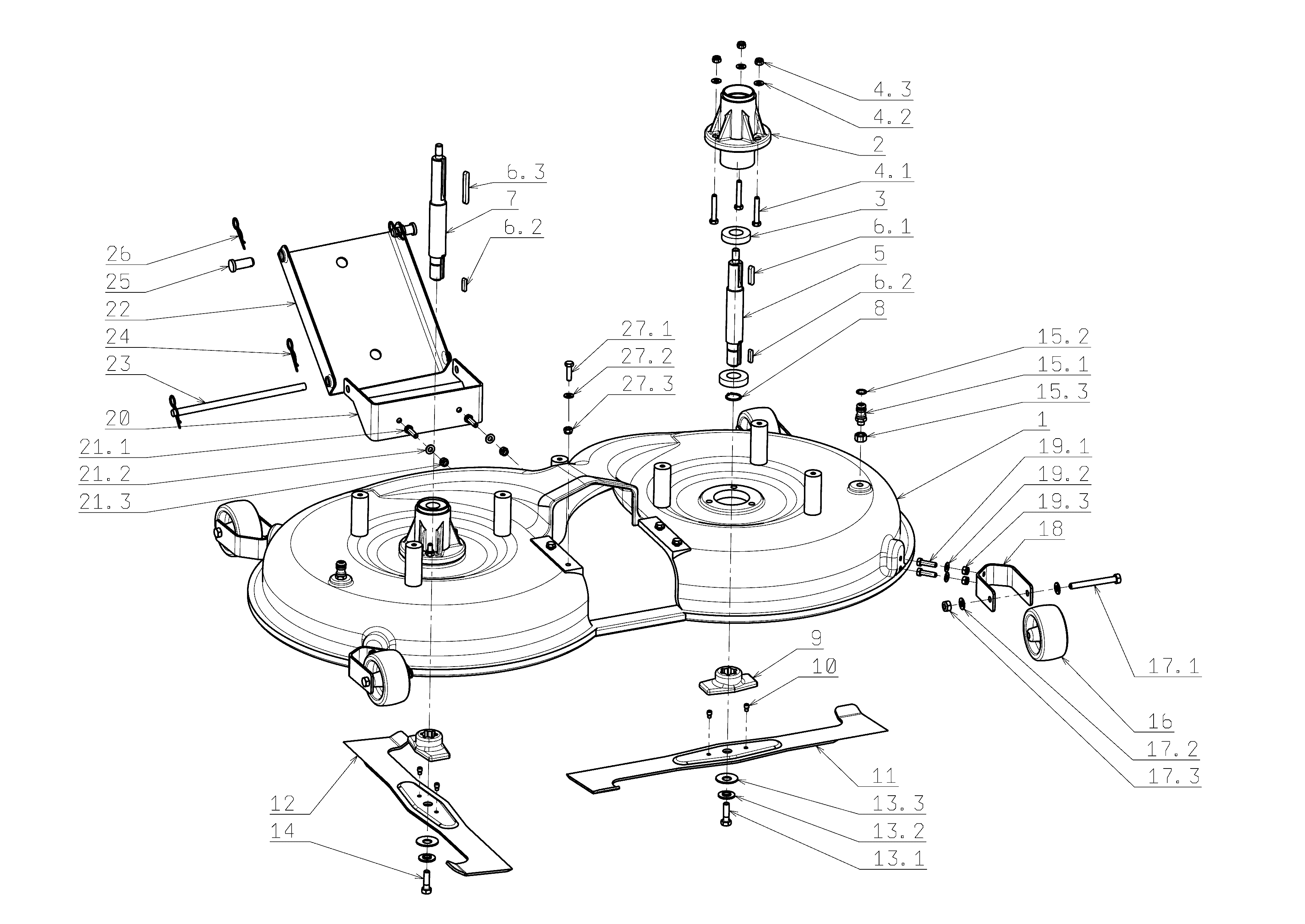

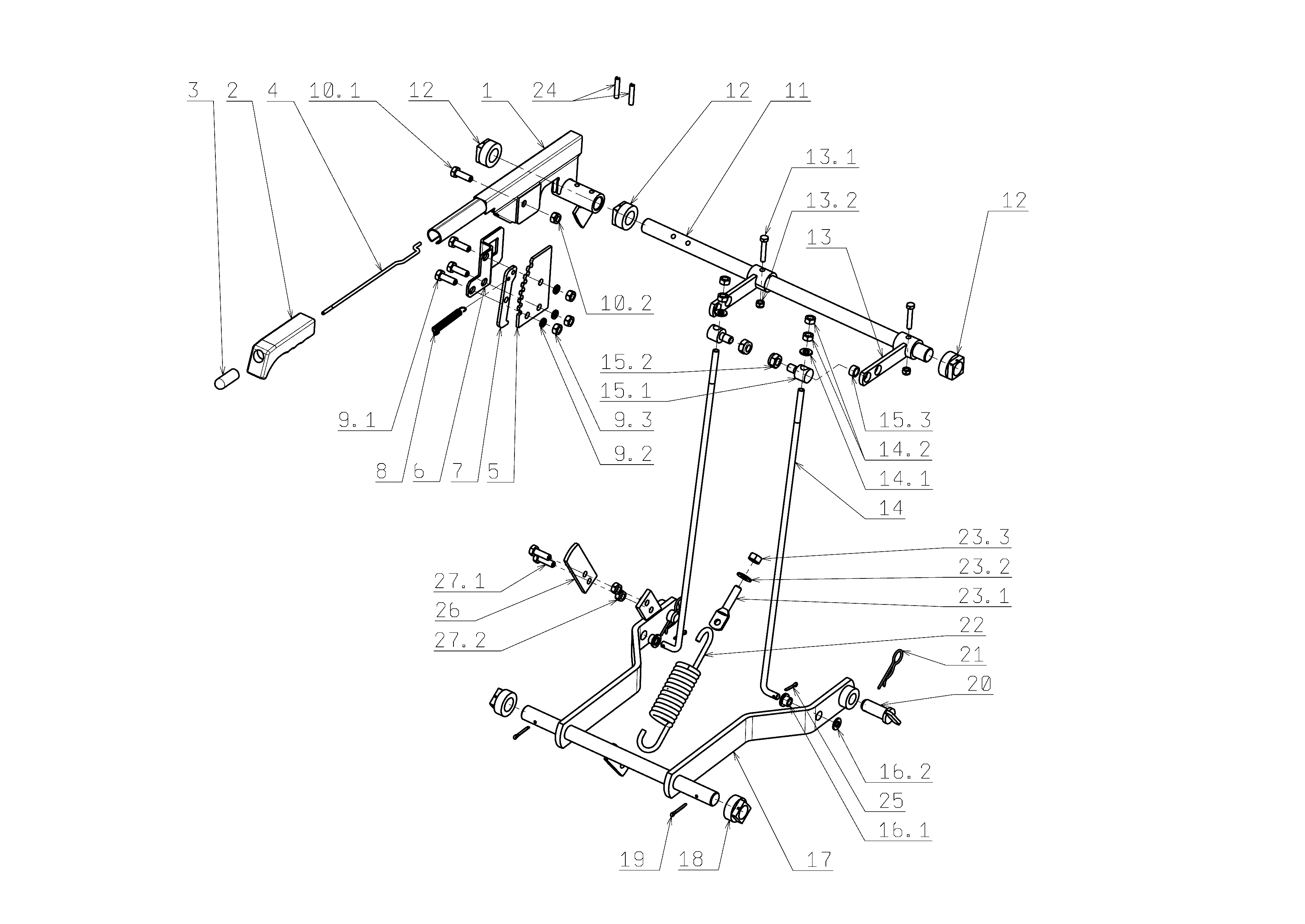

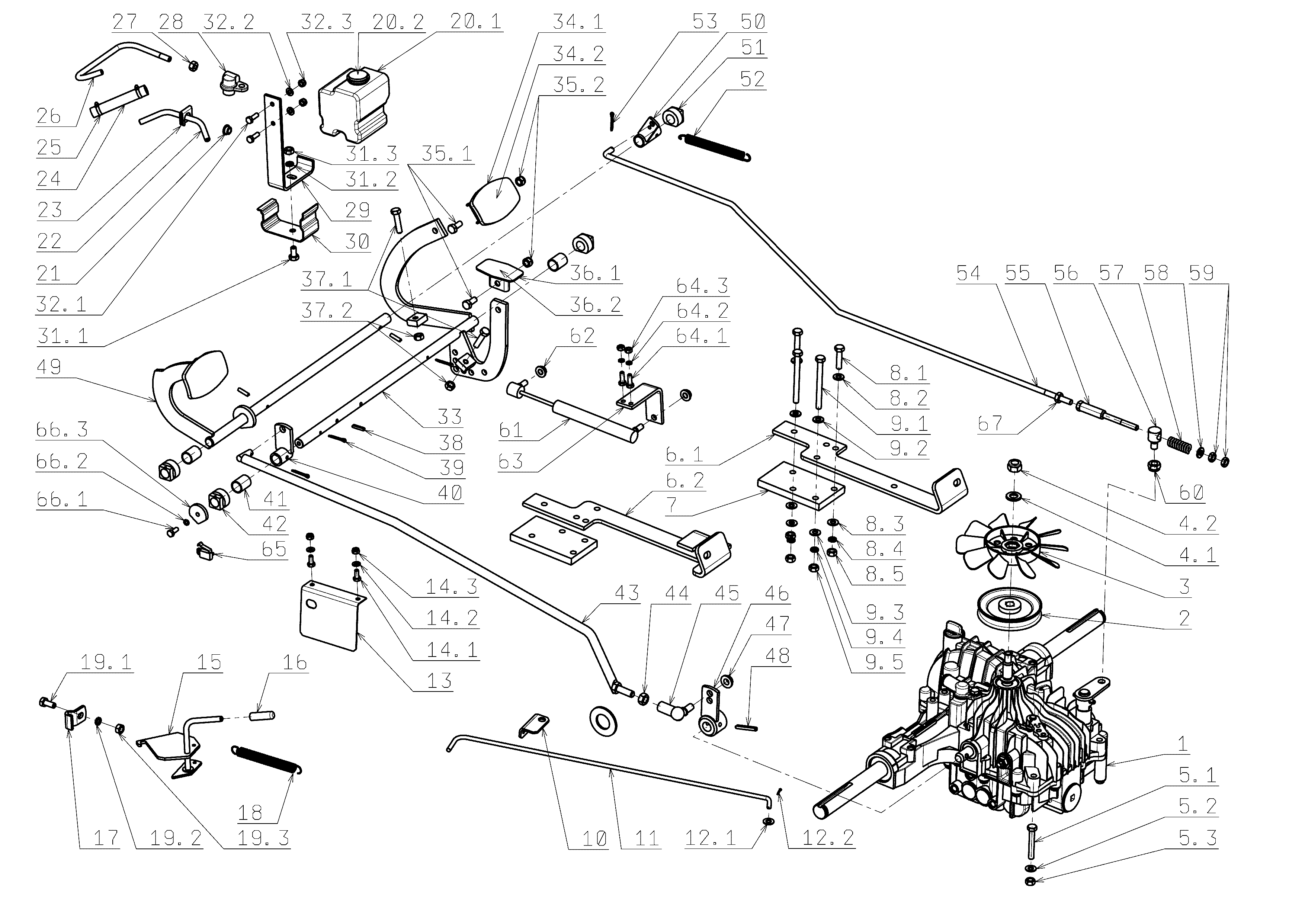

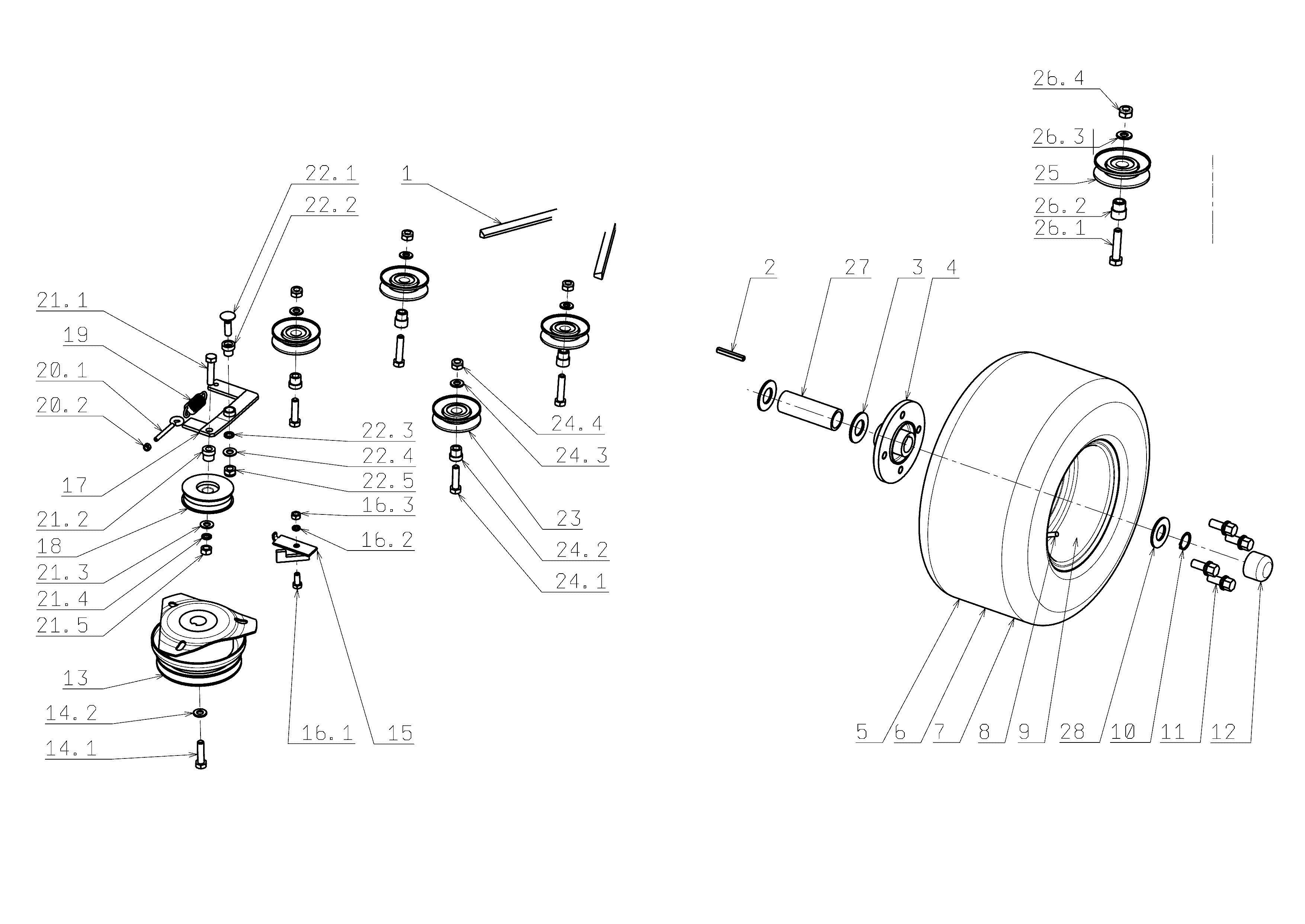

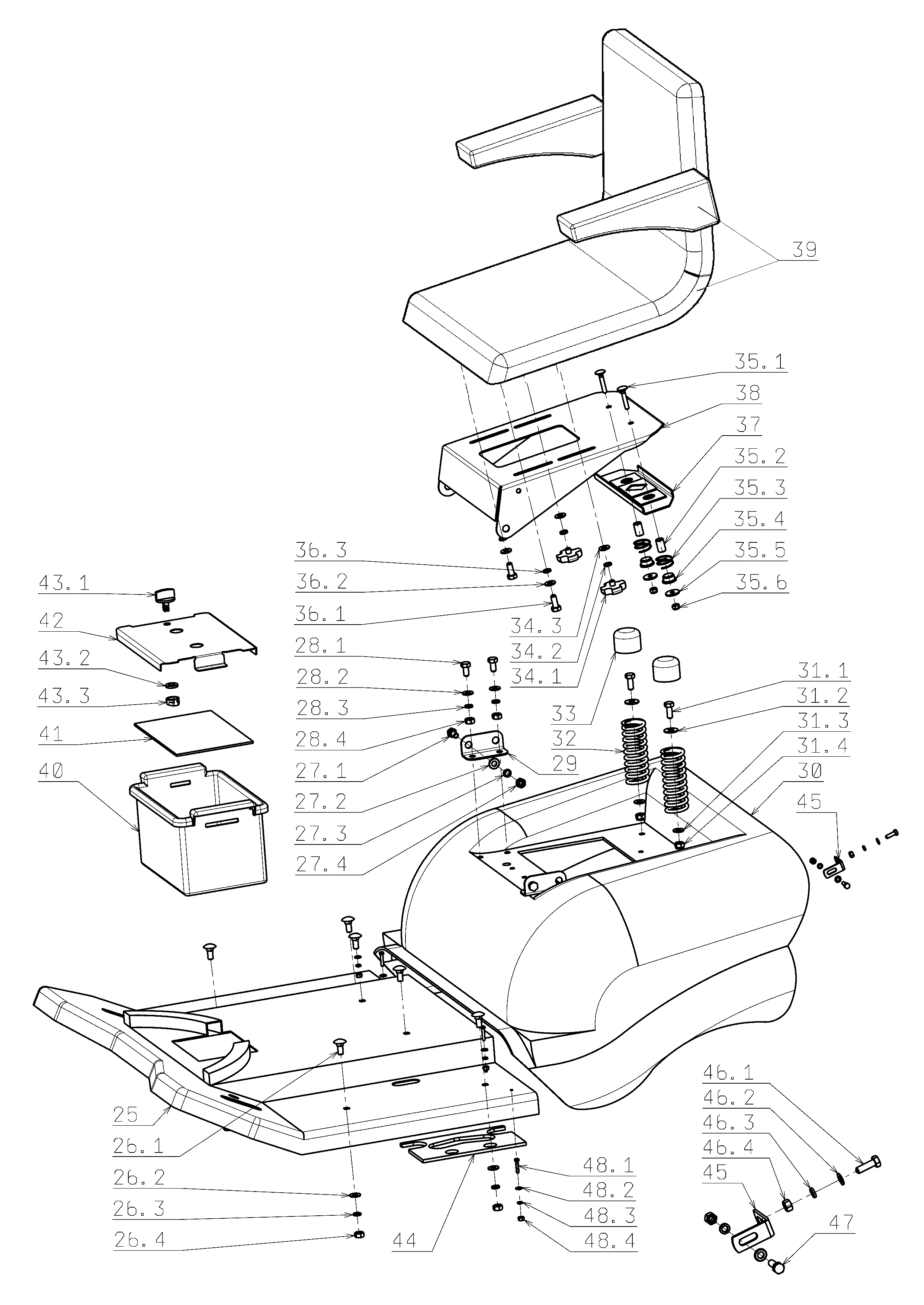

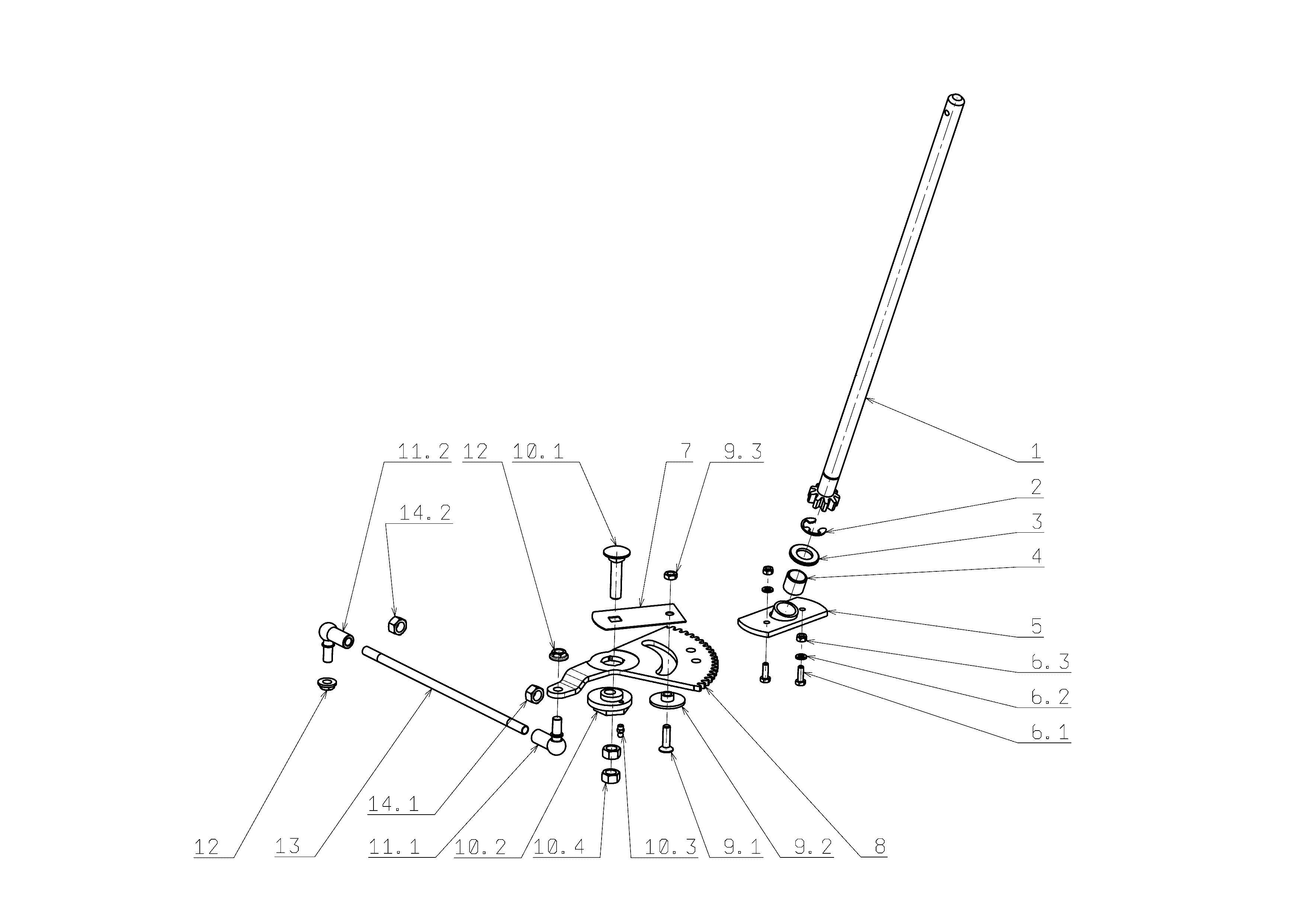

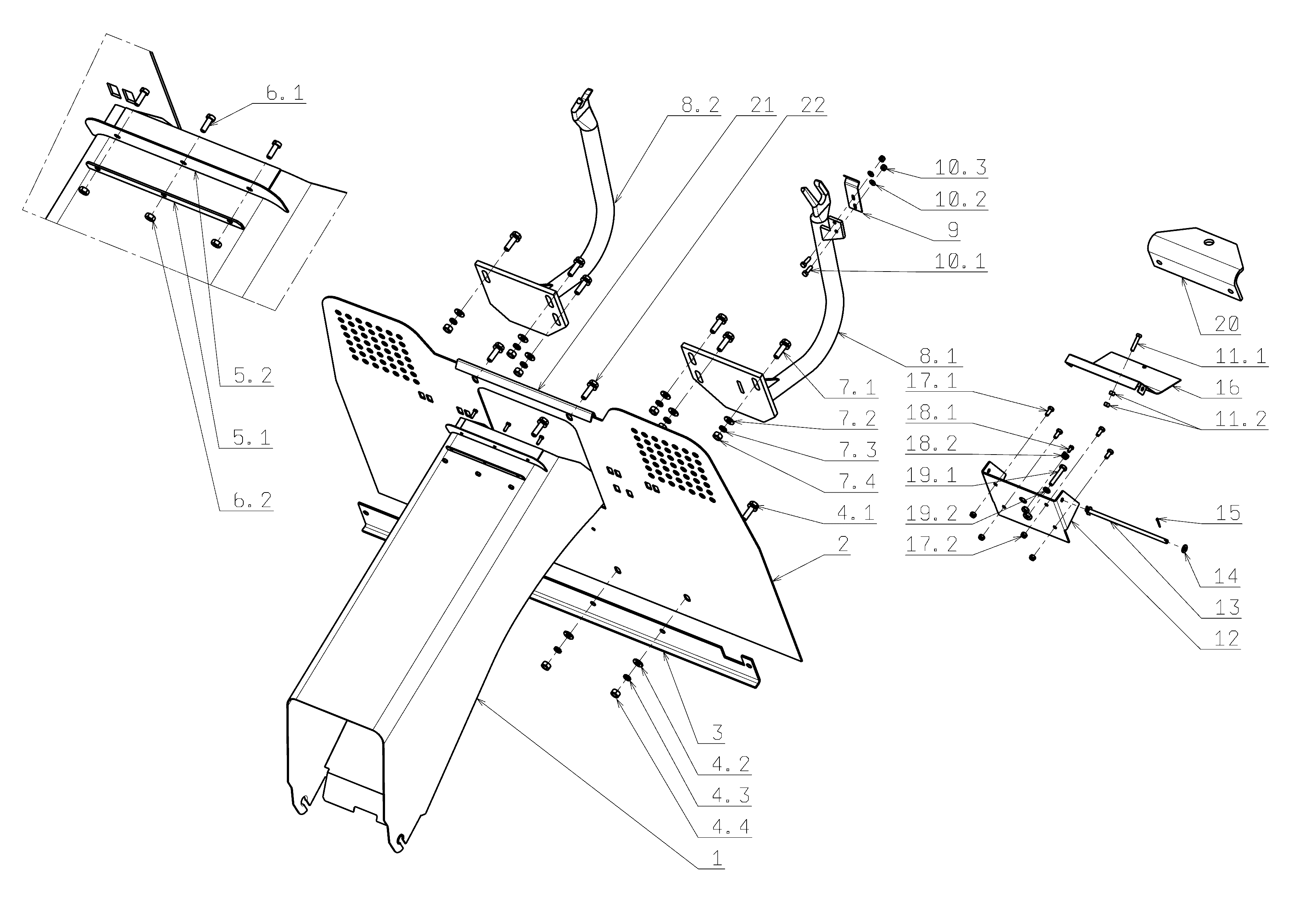

Vue Éclatée OM 124J/22H Cat.2006-2007
Retrouvez les pièces détachées, références et repères disponibles pour OM 124J/22H Cat.2006-2007.

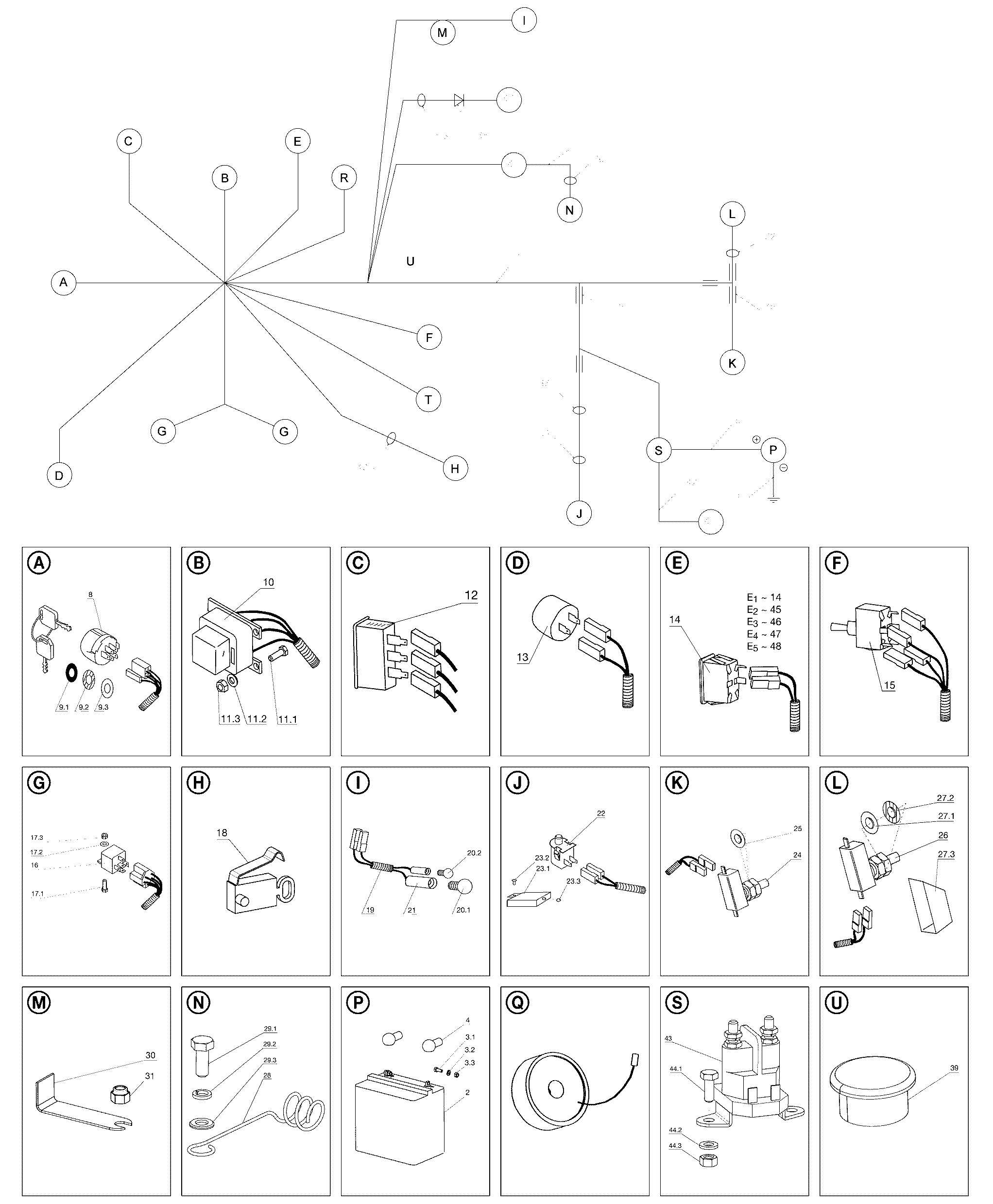

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1.1 | SGS532927262043 | Tuyau | Disponible | Voir la pièce |
| 1.2 | SGN000532012 | Poulie (moteur) | Disponible | Voir la pièce |
| 1.3 | SGN311726101 | Key | Disponible | Voir la pièce |
| 2.1 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 2.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 2.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 3 | SGN311122501 | Ecrou | Disponible | Voir la pièce |
| 4.1 | SGN443900129 | Pot | Disponible | Voir la pièce |
| 4.2 | SGS532927442193 | Tuyau | Disponible | Voir la pièce |
| 4.3 | SGS532927442183 | Tuyau | Disponible | Voir la pièce |
| 4.4 | SGS532113404483 | Support | Disponible | Voir la pièce |
| 4.5 | SGN309315010 | Vis | Disponible | Voir la pièce |
| 4.6 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 4.7 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 4.8 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 5.1 | SG309579501 | Vis | Disponible | Voir la pièce |
| 5.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 6 | SGS532985423333 | Couvre-pot | Disponible | Voir la pièce |
| 7.1 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 7.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 7.3 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 8.1 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 8.2 | SGN321841088 | Bouchon | Disponible | Voir la pièce |
| 8.3 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 8.4 | SGS532199202463 | Tuyau essence | Disponible | Voir la pièce |
| 9 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 10 | SGN443900085 | Levier | Disponible | Voir la pièce |
| 11 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 11.1 | SGN309251514 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 12 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 12.1 | SGN309231505 | Vis | Disponible | Voir la pièce |
| 12.2 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 13 | SG532980071 | Crochet | Disponible | Voir la pièce |
| 14 | SG532913422643 | Support | Disponible | Voir la pièce |
| 15 | SGS532013425133 | Support | Disponible | Voir la pièce |
| 16.1 | SG309543514 | Vis | Disponible | Voir la pièce |
| 16.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 17.1 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 17.1 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 17.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18.1 | SGS532113404223 | Support | Disponible | Voir la pièce |
| 18.2 | SG273445012 | Joint | Disponible | Voir la pièce |
| 19 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 20 | SGS532912962633 | Châssis | Disponible | Voir la pièce |
| 21 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 22 | SGN273111059 | Joint | Disponible | Voir la pièce |
| 23 | SGN532150839 | Nipple | Disponible | Voir la pièce |
| 24 | SGN22923015 | Joint | Disponible | Voir la pièce |
| 25 | SGN532150840 | Robinet | Disponible | Voir la pièce |

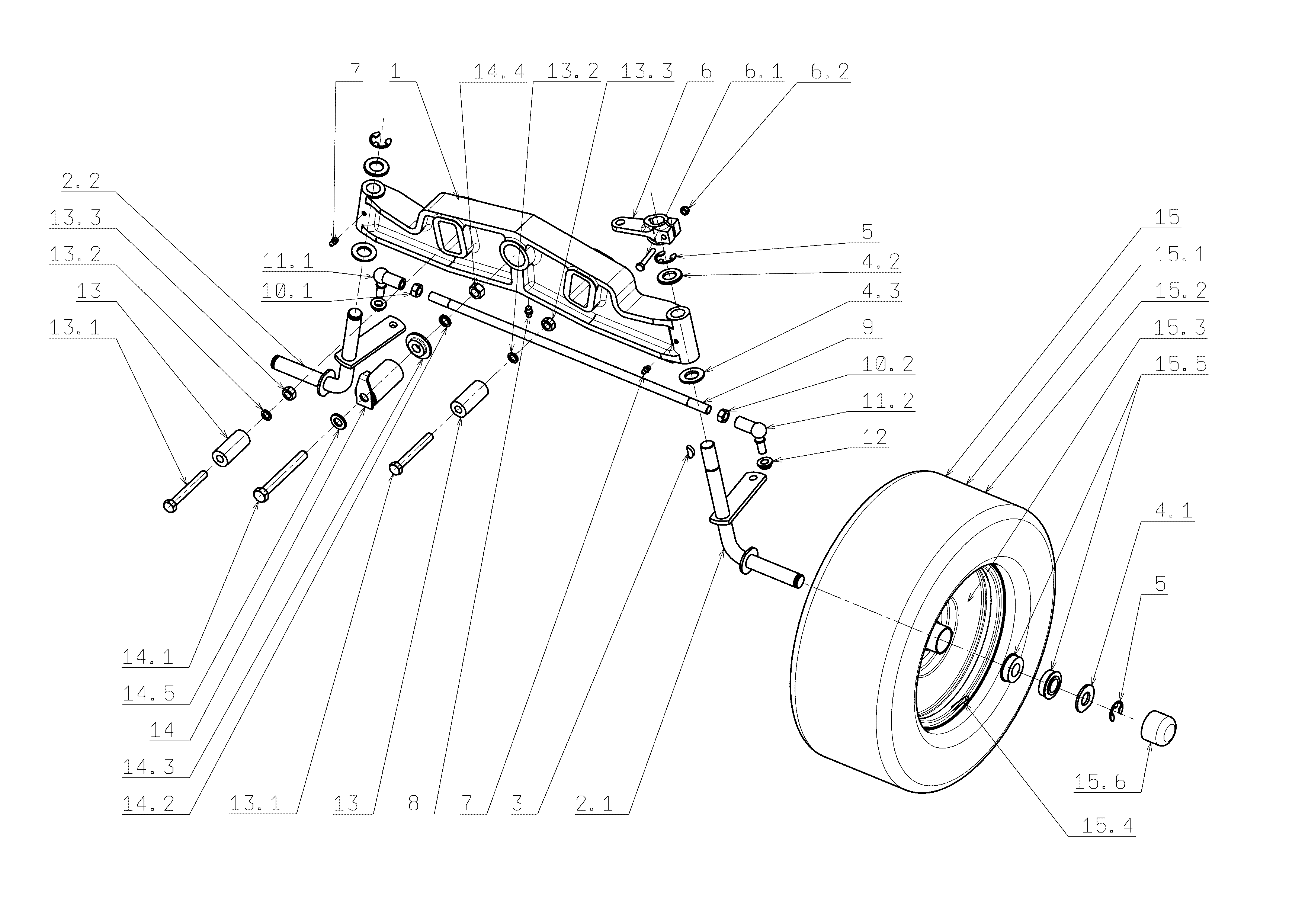

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 2.1 | SGS532916432143BR | Pivot | Non reliée | |
| 2.2 | SGS532916432153 | Pivot | Disponible | Voir la pièce |
| 3 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 4.1 | SGS532092207393 | Rondelle | Disponible | Voir la pièce |
| 4.2 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 4.3 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 5 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 6 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 6.1 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 6.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 7 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 7 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 8 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 9 | SGN532980126 | Bielle | Disponible | Voir la pièce |
| 10.1 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 10.2 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 11.1 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 11.2 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 12 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN532150543 | Entretoise | Disponible | Voir la pièce |
| 13 | SGN532150543 | Entretoise | Disponible | Voir la pièce |
| 13.1 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 13.1 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 13.2 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 13.2 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 13.3 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 13.3 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 14 | SG532993164373 | Pivot | Disponible | Voir la pièce |
| 14.1 | SG309501534 | Vis hex | Disponible | Voir la pièce |
| 14.2 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 14.3 | SGN532150518 | Rondelle | Disponible | Voir la pièce |
| 14.4 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 14.5 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 15 | SG532940111 | Roue | Disponible | Voir la pièce |
| 15.1 | SGN274161023 | Bandage av | Disponible | Voir la pièce |
| 15.2 | SGN000532125 | Chambre a aire | Disponible | Voir la pièce |
| 15.3 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 15.4 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 15.5 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 15.6 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68120021 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 3 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 5 | SGS532938542043 | Roulement | Disponible | Voir la pièce |
| 6.1 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 6.2 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 6.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 7 | SGS532113322803 | Plaquette | Disponible | Voir la pièce |
| 8 | SGS532033322083 | Engranages | Disponible | Voir la pièce |
| 9.1 | SGN309578506 | Vis | Disponible | Voir la pièce |
| 9.2 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 9.3 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 10.1 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 10.2 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 10.3 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 10.4 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 11.1 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 11.2 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 12 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 12 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN532980125 | Entretoise | Disponible | Voir la pièce |
| 14.1 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 14.2 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN272731252 | Courroie | Non reliée | |
| 2 | SGS532092312203 | Clavette | Disponible | Voir la pièce |
| 3 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532029214303 | Moyeu | Disponible | Voir la pièce |
| 5 | SGN532940087 | Roue | Disponible | Voir la pièce |
| 6 | SGN274161024 | Bandage | Disponible | Voir la pièce |
| 7 | SGN000532133 | Chambre a aire | Disponible | Voir la pièce |
| 8 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 9 | SG325111019 | Disque | Disponible | Voir la pièce |
| 10 | SG311733013 | Bague | Disponible | Voir la pièce |
| 11 | SGN443900092 | Vis | Disponible | Voir la pièce |
| 12 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 14.1 | SGN309579509 | Vis | Disponible | Voir la pièce |
| 14.2 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 15 | SGS532936362163 | Guide | Disponible | Voir la pièce |
| 16.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 16.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 16.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 17 | SGS532913322763 | Support | Disponible | Voir la pièce |
| 18 | SGN532150733 | Poulie | Disponible | Voir la pièce |
| 19 | SGS532013412973R | Vis | Non reliée | |
| 20.1 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 20.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 21.1 | SGN309019529 | Vis | Disponible | Voir la pièce |
| 21.2 | SG532150544 | Roulement | Disponible | Voir la pièce |
| 21.3 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 21.4 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 21.5 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 22.1 | SGN309203528 | Vis | Disponible | Voir la pièce |
| 22.2 | SGS532094214513 | Bague | Disponible | Voir la pièce |
| 22.3 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 22.4 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 22.5 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 23 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 24.1 | SGN309501518 | Vis | Disponible | Voir la pièce |
| 24.2 | SGS532094214183 | Bague | Disponible | Voir la pièce |
| 24.3 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 24.4 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 26.1 | SG309201523 | Vis | Disponible | Voir la pièce |
| 26.2 | SGS532094214473 | Douille | Disponible | Voir la pièce |
| 26.3 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 26.4 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 27 | SG532195203523 | Bague | Disponible | Voir la pièce |
| 28 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991073R | Transmission | Non reliée | |
| 2 | SGN532150415 | Poulie | Disponible | Voir la pièce |
| 3 | SGN532150414 | Ventilateur | Disponible | Voir la pièce |
| 4.1 | SGN311212507 | Rondelle | Disponible | Voir la pièce |
| 4.2 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 5.1 | SGN309019533R | Vis | Non reliée | |
| 5.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 5.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 6.1 | SGS532113403863 | Support | Disponible | Voir la pièce |
| 6.2 | SGS532913368523 | Support | Disponible | Voir la pièce |
| 7 | SGS532013312113 | Rondelle | Disponible | Voir la pièce |
| 8.1 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 8.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 8.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 8.4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.5 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 9.1 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 9.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 9.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 9.4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 9.5 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 10 | SGS532113403993 | Support | Disponible | Voir la pièce |
| 11 | SG532080412963 | Entretoise | Disponible | Voir la pièce |
| 12.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 12.2 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SGS532113308233 | Couvercle | Disponible | Voir la pièce |
| 14.1 | SG309203540 | Vis hex | Disponible | Voir la pièce |
| 14.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 14.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | SGS532980712323 | Levier | Disponible | Voir la pièce |
| 16 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 17 | SGS532080412363 | Support | Disponible | Voir la pièce |
| 18 | SGN315231160 | Ressort | Disponible | Voir la pièce |
| 19.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 19.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 19.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 20.1 | SG532150372 | Support | Disponible | Voir la pièce |
| 20.2 | SG532150374 | Soupape | Disponible | Voir la pièce |
| 21 | SGN532150373 | Connection | Disponible | Voir la pièce |
| 22 | SG532082412143 | Tuyauterie | Disponible | Voir la pièce |
| 23 | SG532092402543 | Bague | Disponible | Voir la pièce |
| 24 | SGS532199202423 | Tuyau d | Disponible | Voir la pièce |
| 25 | SGN548241016 | Clip | Disponible | Voir la pièce |
| 26 | SG532082402153 | Tuyauterie | Disponible | Voir la pièce |
| 27 | SG311120538 | Ecrou | Disponible | Voir la pièce |
| 28 | SGS532082472073 | Raccord | Disponible | Voir la pièce |
| 29 | SG532113414193 | Support | Disponible | Voir la pièce |
| 30 | SG532150375 | Support | Disponible | Voir la pièce |
| 31.1 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 31.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 31.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 32.1 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 32.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 32.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 33 | SGS532980442213 | Levier | Disponible | Voir la pièce |
| 34.1 | SGS532980512573 | Pedale | Disponible | Voir la pièce |
| 34.2 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 35.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 35.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 36.1 | SGS532980512583 | Pedale | Disponible | Voir la pièce |
| 36.2 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 37.1 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 37.2 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 38 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 39 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 40 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 41 | SGN532150541 | Bague | Disponible | Voir la pièce |
| 42 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 43 | SG532980422123 | Levier | Disponible | Voir la pièce |
| 44 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 46 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 47 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 48 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 49 | SG532980442263 | Pedale de frein | Disponible | Voir la pièce |
| 50 | SG532980365183 | Kit masselotes | Disponible | Voir la pièce |
| 51 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 52 | SGN315231161 | Ressort | Disponible | Voir la pièce |
| 53 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 54 | SG532080422503 | Connecteur | Disponible | Voir la pièce |
| 55 | SGS532980112083 | Vis | Disponible | Voir la pièce |
| 56 | SGN532150507 | Vis | Disponible | Voir la pièce |
| 57 | SGN315231171 | Ressort | Disponible | Voir la pièce |
| 58 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 59 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 60 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 61 | SGN532151429 | Amortisseur | Disponible | Voir la pièce |
| 62 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 63 | SGS532014408573 | Serre-câble | Disponible | Voir la pièce |
| 64.1 | SG309203540 | Vis hex | Disponible | Voir la pièce |
| 64.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 64.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 65 | SGN345329014 | Interrupteur | Disponible | Voir la pièce |
| 66.1 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 66.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 66.3 | SGS532092208353 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980522163 | Levier | Disponible | Voir la pièce |
| 2 | SGN532150049 | Poignee | Disponible | Voir la pièce |
| 3 | SGN722643016 | Crochet | Disponible | Voir la pièce |
| 4 | SGN315238034 | Tige | Disponible | Voir la pièce |
| 5 | SGS532037322183 | Engrenage | Disponible | Voir la pièce |
| 6 | SGS532113414183 | Support | Disponible | Voir la pièce |
| 7 | SGS532037322113 | Plaquette | Disponible | Voir la pièce |
| 8 | SGN315231158 | Ressort | Disponible | Voir la pièce |
| 9.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 9.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 9.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 10.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 10.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532038102853 | Arbre | Disponible | Voir la pièce |
| 12 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 12 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 12 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 13 | SGS532980462853 | Bras complet | Disponible | Voir la pièce |
| 13.1 | SGN309501568 | Vis | Disponible | Voir la pièce |
| 13.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | SGN532150720 | Bielle | Disponible | Voir la pièce |
| 14.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 14.2 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 15.1 | SGN532150507 | Vis | Disponible | Voir la pièce |
| 15.2 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 15.3 | SGS532195203273 | Entretoise | Disponible | Voir la pièce |
| 16.1 | SG532150537 | Bague | Disponible | Voir la pièce |
| 16.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 17 | SGS532980508203 | Bras de levage | Disponible | Voir la pièce |
| 18 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 19 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 20 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 21 | SGN315238035 | Pivot | Disponible | Voir la pièce |
| 22 | SGN315231165 | Ressort | Disponible | Voir la pièce |
| 23.1 | SGN309599018 | Vis | Disponible | Voir la pièce |
| 23.2 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 23.3 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN315238041 | Pivot | Disponible | Voir la pièce |
| 25 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 26 | SG532114327243 | Kit masselotes | Disponible | Voir la pièce |
| 27.1 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 27.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532050472093 | Plaque | Disponible | Voir la pièce |
| 2 | SGS532038523833 | Moyeu | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 4.1 | SGN532150289 | Vis | Disponible | Voir la pièce |
| 4.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 4.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 5 | SGS532038128133 | Arbre | Disponible | Voir la pièce |
| 6.1 | SGN311726006 | Clavette | Disponible | Voir la pièce |
| 6.2 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 6.2 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 6.3 | SGN311726028 | Ressort | Disponible | Voir la pièce |
| 7 | SGS532038128123 | Arbre | Disponible | Voir la pièce |
| 8 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 9 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 10 | 68120041 | Pivot | Disponible | Voir la pièce |
| 11 | 68120045 | Lame | Disponible | Voir la pièce |
| 11 | SGS532050422673 | Lame soufflante | Disponible | Voir la pièce |
| 12 | 68120046 | Lame | Disponible | Voir la pièce |
| 12 | SGS532050422663 | Lame soufflante | Disponible | Voir la pièce |
| 13.1 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 13.2 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 13.3 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 15.1 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 15.2 | SGN273111056 | Bague | Disponible | Voir la pièce |
| 15.3 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 16 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 17.1 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 17.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 17.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 18 | SG532013425163 | Tendeur | Disponible | Voir la pièce |
| 19.1 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 19.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 19.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 20 | SG532913422533 | Suspension | Disponible | Voir la pièce |
| 21.1 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 21.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 21.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 22 | SG532080503503 | Suspension | Disponible | Voir la pièce |
| 23 | SG532193102893 | Pivot | Disponible | Voir la pièce |
| 24 | SGN315238035 | Pivot | Disponible | Voir la pièce |
| 25 | SG311613002 | Pivot | Disponible | Voir la pièce |
| 26 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 27.1 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 27.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 29 | SG532985363753 | Plateau de coupe | Disponible | Voir la pièce |
| 30 | SGS532914412323 | Ecrou | Disponible | Voir la pièce |
| 31.1 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 31.2 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN532150837 | Poulie | Disponible | Voir la pièce |
| 33 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 34 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 35.1 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 35.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 35.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 35.3 | SGS532092207533 | Rondelle | Disponible | Voir la pièce |
| 36 | SGN532150861 | Poulie | Disponible | Voir la pièce |
| 37.1 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 37.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 38 | SGS532092303963 | Support | Disponible | Voir la pièce |
| 39.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 39.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 40 | SGS532096303973 | Support | Disponible | Voir la pièce |
| 41.1 | SG532993122713 | Pivot | Disponible | Voir la pièce |
| 41.2 | SGS532092207703 | Rondelle | Disponible | Voir la pièce |
| 42.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 42.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 42.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 43.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 43.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 44.1 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 44.2 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 45 | SGN272211007 | Courroie | Disponible | Voir la pièce |
| 46 | SGN272731194 | Courroie | Disponible | Voir la pièce |
| 47 | SGS532913422403 | Support complet | Disponible | Voir la pièce |
| 48 | SGS532093212633 | Pivot | Disponible | Voir la pièce |
| 49 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 50 | SGS532113402353 | Levier | Disponible | Voir la pièce |
| 51.1 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 51.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 51.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 51.4 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 52 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 53.1 | SGN309543521 | Vis | Disponible | Voir la pièce |
| 53.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 53.3 | SGN532150520 | Rondelle | Disponible | Voir la pièce |
| 54 | SGN532150273 | Poulie | Disponible | Voir la pièce |
| 55.1 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 55.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 56 | SGN532150328 | Couvercle | Disponible | Voir la pièce |
| 57 | SGS532985402733 | Joint | Disponible | Voir la pièce |
| 58 | SGN532150559 | Couvercle | Disponible | Voir la pièce |
| 59.1 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 59.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974472443 | Tunnel | Disponible | Voir la pièce |
| 2 | SG532974422173 | Deflecteur | Disponible | Voir la pièce |
| 3 | SGS532113403233 | Support | Disponible | Voir la pièce |
| 4.1 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 4.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 4.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 4.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 5.1 | SGS532115308573 | Rondelle | Disponible | Voir la pièce |
| 5.2 | SG532113322713 | Plaquette | Disponible | Voir la pièce |
| 6.1 | SGN309231502 | Vis | Disponible | Voir la pièce |
| 6.2 | SGN311120505 | Ecrou | Disponible | Voir la pièce |
| 7.1 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 7.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 7.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 7.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 8.1 | SG532974432223 | Support | Disponible | Voir la pièce |
| 8.2 | SGS532974432363 | Support | Disponible | Voir la pièce |
| 9 | SGS532097452243 | Ressort | Disponible | Voir la pièce |
| 10.1 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 10.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 10.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 11.1 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311120530 | Ecrou | Disponible | Voir la pièce |
| 12 | SGS532913462413 | Support | Disponible | Voir la pièce |
| 13 | SGN532150531 | Guide | Disponible | Voir la pièce |
| 14 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 16 | SGS532085352033 | Plaquette | Disponible | Voir la pièce |
| 17.1 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 17.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 18.1 | SGN309231505 | Vis | Disponible | Voir la pièce |
| 18.2 | SGN315231195 | Ressort | Disponible | Voir la pièce |
| 19.1 | SGN309203559 | Vis | Disponible | Voir la pièce |
| 19.2 | SGN311120513 | Ecrou | Disponible | Voir la pièce |
| 20 | SG532113402453 | Support | Disponible | Voir la pièce |
| 21 | SGS532096362013 | Joint | Disponible | Voir la pièce |
| 22 | SGN309503005 | Vis | Disponible | Voir la pièce |

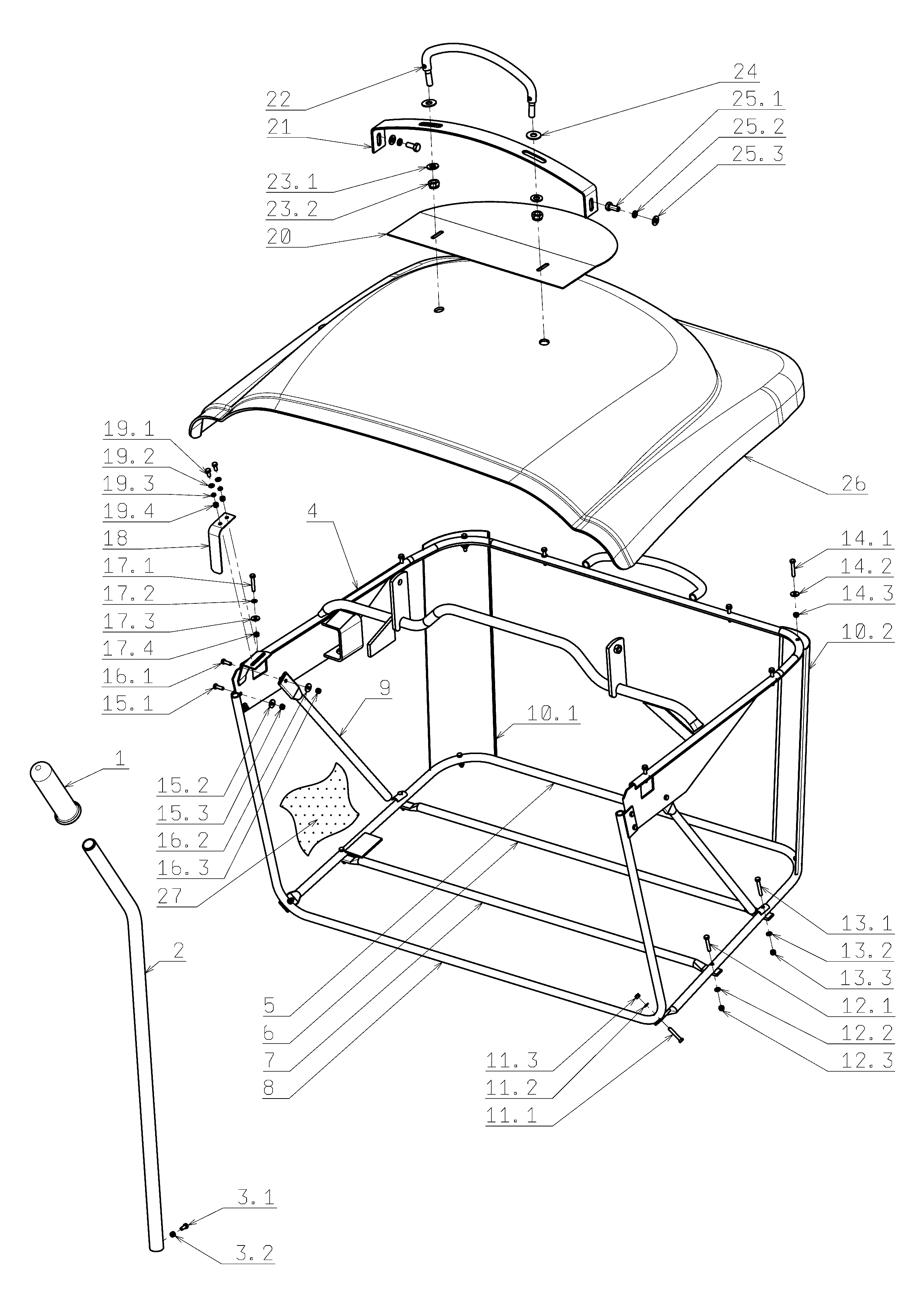

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151120 | Poignee | Disponible | Voir la pièce |
| 2 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 3.1 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 3.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532974472483 | Cadre superieur | Disponible | Voir la pièce |
| 5 | SGS532974462063 | Châssis | Disponible | Voir la pièce |
| 6 | SGS532074262073 | Châssis | Disponible | Voir la pièce |
| 7 | SG532150705 | Tuyau | Disponible | Voir la pièce |
| 8 | SGS532974442033 | Châssis | Disponible | Voir la pièce |
| 9 | SG532074262063 | Support | Disponible | Voir la pièce |
| 10.1 | SGS532074422263 | Renforcement | Disponible | Voir la pièce |
| 10.2 | SGS532074422273 | Renforcement | Disponible | Voir la pièce |
| 11.1 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 11.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 12.1 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 12.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 12.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 13.1 | SGN309203556 | Vis | Disponible | Voir la pièce |
| 13.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 13.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 14.1 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 14.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 14.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 15.1 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 15.2 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 15.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 16.1 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 16.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 16.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 17.1 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 17.2 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 17.3 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 17.4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 18 | SGS532097402153 | Plaquette | Disponible | Voir la pièce |
| 19.1 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 19.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 19.3 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 19.4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 20 | SGS532085406193 | Protection | Disponible | Voir la pièce |
| 21 | SG532150710 | Renforcement | Disponible | Voir la pièce |
| 22 | SGS532913463253 | Poignee | Disponible | Voir la pièce |
| 23.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 23.2 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311212040 | Rondelle | Disponible | Voir la pièce |
| 25.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 25.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 25.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN532150272 | Couvercle (rouge) | Disponible | Voir la pièce |
| 27 | SGN532150256 | Bac | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 25 | SG532918473063 | Châssis | Disponible | Voir la pièce |
| 26.1 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 26.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 26.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 26.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 27.1 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 27.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 27.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 28.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 28.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 28.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 28.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 29 | SGS532113402403B | Support | Non reliée | |
| 30 | SGN532150637 | Châssis | Disponible | Voir la pièce |
| 31.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 31.2 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 31.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 31.4 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN315231124 | Ressort | Disponible | Voir la pièce |
| 33 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 34.1 | SGN532150213 | Ecrou | Disponible | Voir la pièce |
| 34.2 | SGN311213503 | Rondelle | Disponible | Voir la pièce |
| 34.3 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 35.1 | SGN309019519 | Vis | Disponible | Voir la pièce |
| 35.2 | SGN532150442 | Entretoise | Disponible | Voir la pièce |
| 35.3 | SGN315231194 | Ressort | Disponible | Voir la pièce |
| 35.4 | SGN722643019 | Couvercle | Disponible | Voir la pièce |
| 35.5 | SGN311212520 | Rondelle | Disponible | Voir la pièce |
| 35.6 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 36.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 36.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 36.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 37 | SGS532983362153 | Porte-interrupteur | Disponible | Voir la pièce |
| 38 | SGS532018472433 | Support siege | Disponible | Voir la pièce |
| 39 | 68120024 | Siege compl. | Disponible | Voir la pièce |
| 39 | N532150988 | Siège | Disponible | Voir la pièce |
| 39 | N532150989 | Accoudoir | Disponible | Voir la pièce |
| 40 | SGS532086422333 | Boite a outils | Disponible | Voir la pièce |
| 41 | SG532199303413 | Rondelle | Disponible | Voir la pièce |
| 42 | SGS532086422323 | Couvercle | Disponible | Voir la pièce |
| 43.1 | SG532150109 | Pivot | Disponible | Voir la pièce |
| 43.2 | SG532199303413 | Rondelle | Disponible | Voir la pièce |
| 43.3 | SG532150110 | Bague | Disponible | Voir la pièce |
| 45 | SG532014342343 | Pied | Disponible | Voir la pièce |
| 45 | SG532014342343 | Pied | Disponible | Voir la pièce |
| 45 | SG532014408153 | Pied | Disponible | Voir la pièce |
| 45 | SG532014408153 | Pied | Disponible | Voir la pièce |
| 46.1 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 46.2 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 46.3 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 46.4 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 47 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 48.1 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 48.2 | SGN311212511 | Rondelle | Disponible | Voir la pièce |
| 48.3 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 48.4 | SGN311120506 | Ecrou | Disponible | Voir la pièce |

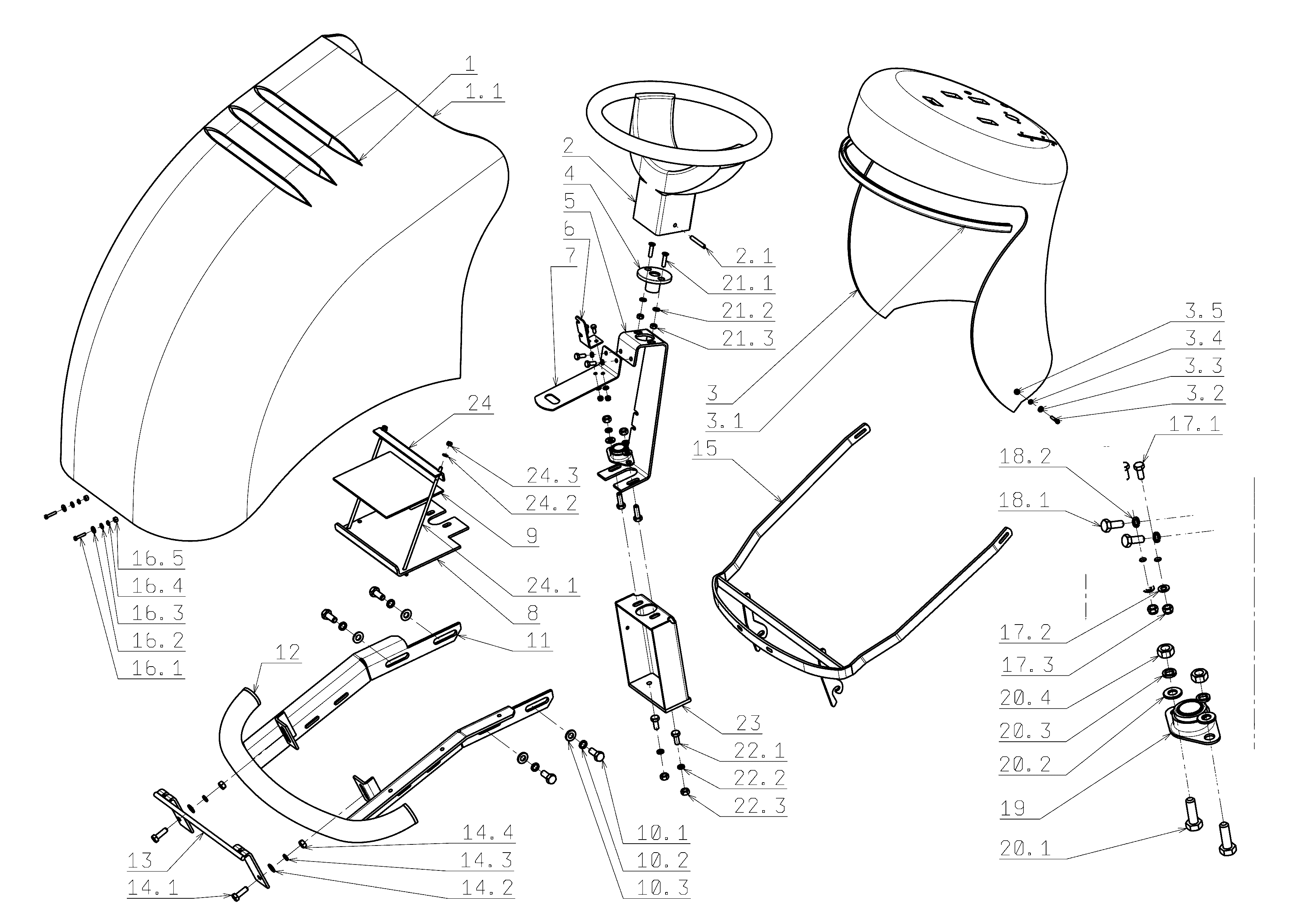

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151046 | Capot (rouge) | Disponible | Voir la pièce |
| 1.1 | SG532096352033 | Joint | Disponible | Voir la pièce |
| 2 | SGN443821004 | Volant | Non reliée | |
| 2.1 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 3 | SG532150429 | Panneau | Disponible | Voir la pièce |
| 3.1 | SGS532096342133 | Tableau de bord | Disponible | Voir la pièce |
| 3.2 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 3.3 | SGN311212511 | Rondelle | Disponible | Voir la pièce |
| 3.4 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 3.5 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 5 | SG532913413053 | Support | Disponible | Voir la pièce |
| 6 | SG532113403293 | Support | Disponible | Voir la pièce |
| 7 | SG532113404253 | Support | Disponible | Voir la pièce |
| 8 | SGS532113413923 | Support | Disponible | Voir la pièce |
| 9 | SG532096303073 | Rondelle | Disponible | Voir la pièce |
| 10.1 | SGN309503502 | Vis | Disponible | Voir la pièce |
| 10.2 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 10.3 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 11 | SGS532918452103 | Pare-chocs | Disponible | Voir la pièce |
| 12 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 13 | SGS532913402953 | Support | Disponible | Voir la pièce |
| 14.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 14.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 14.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 14.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 15 | SGS532913473553 | Support | Disponible | Voir la pièce |
| 16.1 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 16.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 16.3 | SGN311212511 | Rondelle | Disponible | Voir la pièce |
| 16.4 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 16.5 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 17.1 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 17.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 17.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 18.1 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 18.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 20.1 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 20.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 20.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 20.4 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 21.1 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 21.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 21.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 22.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 22.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 22.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | SG532916422023 | Carter | Disponible | Voir la pièce |
| 24 | SGS532113403243 | Support | Disponible | Voir la pièce |
| 24.1 | SGN532150464 | Cable | Disponible | Voir la pièce |
| 24.2 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 24.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGN346211006R | Batterie | Non reliée | |
| 3.1 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 3.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 4 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN443861005 | Accul | Disponible | Voir la pièce |
| 9.1 | SGS532092207513 | Rondelle | Disponible | Voir la pièce |
| 9.2 | SGN311219502 | Rondelle | Disponible | Voir la pièce |
| 9.3 | SGN548712011 | Bague | Disponible | Voir la pièce |
| 11.1 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 11.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 12 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 13 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 14 | SG000345001 | Interrupteur | Disponible | Voir la pièce |
| 15 | SGN000532039 | Interrupteur | Disponible | Voir la pièce |
| 16 | SGN443811004 | Rele | Disponible | Voir la pièce |
| 17.1 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 17.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 17.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN345329014 | Interrupteur | Disponible | Voir la pièce |
| 19 | SGN341271122 | Cable | Disponible | Voir la pièce |
| 20.1 | SGN347224008 | Ampoule | Disponible | Voir la pièce |
| 21 | SGN443953003 | Bouchon | Disponible | Voir la pièce |
| 22 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 23.1 | SGS532085427153 | Siege | Non reliée | |
| 23.2 | SGN311691001 | Rivet | Disponible | Voir la pièce |
| 23.3 | SGN273121035 | Bague | Disponible | Voir la pièce |
| 24 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 25 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 27.1 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 27.2 | SGN311219498 | Rondelle | Disponible | Voir la pièce |
| 27.3 | SGS532085427173 | Couvercle | Non reliée | |
| 28 | SGN532150125 | Support | Disponible | Voir la pièce |
| 29.1 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 29.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 29.3 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 30 | SGS532113402583 | Support | Disponible | Voir la pièce |
| 31 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 43 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 44.1 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 44.2 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 44.3 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
