Vue Éclatée PW 120 C
Retrouvez les pièces détachées, références et repères disponibles pour PW 120 C.

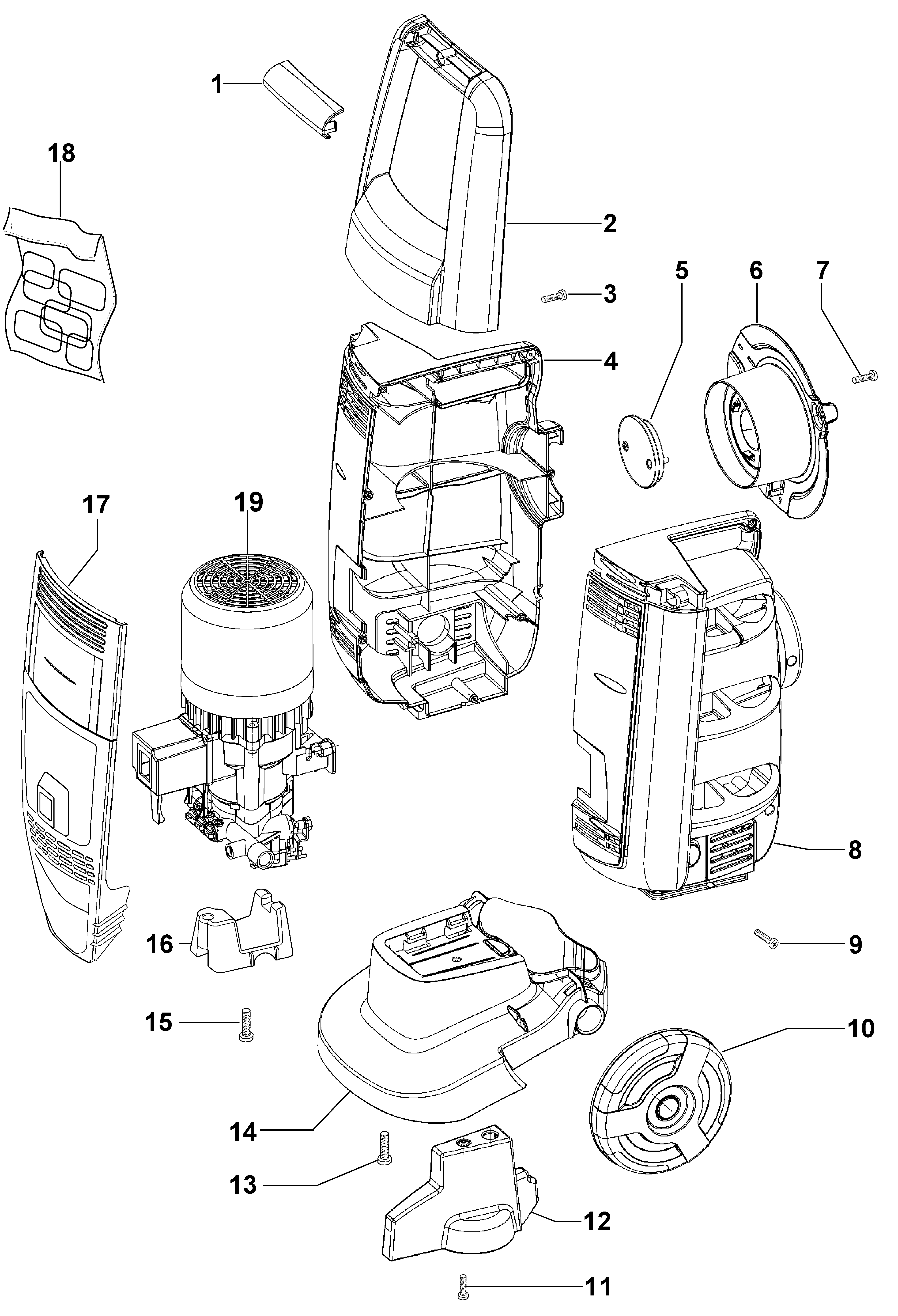

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04020312B | Capot poignee | Non reliée | |
| 2 | CH14110032A | Poignee | Disponible | Voir la pièce |
| 3 | CH36050114 | Vis | Disponible | Voir la pièce |
| 4 | CH04770217A | Capot gauche | Disponible | Voir la pièce |
| 5 | CH06020064 | Kit enrouleur | Disponible | Voir la pièce |
| 6 | CH06020060A | Enrouleur de tuyau | Disponible | Voir la pièce |
| 7 | CH36050114 | Vis | Disponible | Voir la pièce |
| 8 | CH04770218A | Capot courroie droite | Disponible | Voir la pièce |
| 9 | CH36050114 | Vis | Disponible | Voir la pièce |
| 10 | CH28100073A | Roue | Disponible | Voir la pièce |
| 11 | CH36050114 | Vis | Disponible | Voir la pièce |
| 12 | CH30020608 | Pied | Disponible | Voir la pièce |
| 13 | CH36050114 | Vis | Disponible | Voir la pièce |
| 14 | CH32060291A | Châssis | Disponible | Voir la pièce |
| 15 | CH36250071 | Vis | Disponible | Voir la pièce |
| 16 | CH24000106 | Support | Disponible | Voir la pièce |
| 17 | CH04770226B | Capot | Disponible | Voir la pièce |
| 18 | CH3215513500 | Kit etiquettes | Disponible | Voir la pièce |
| 19 | CH73040329 | Motopompe | Disponible | Voir la pièce |

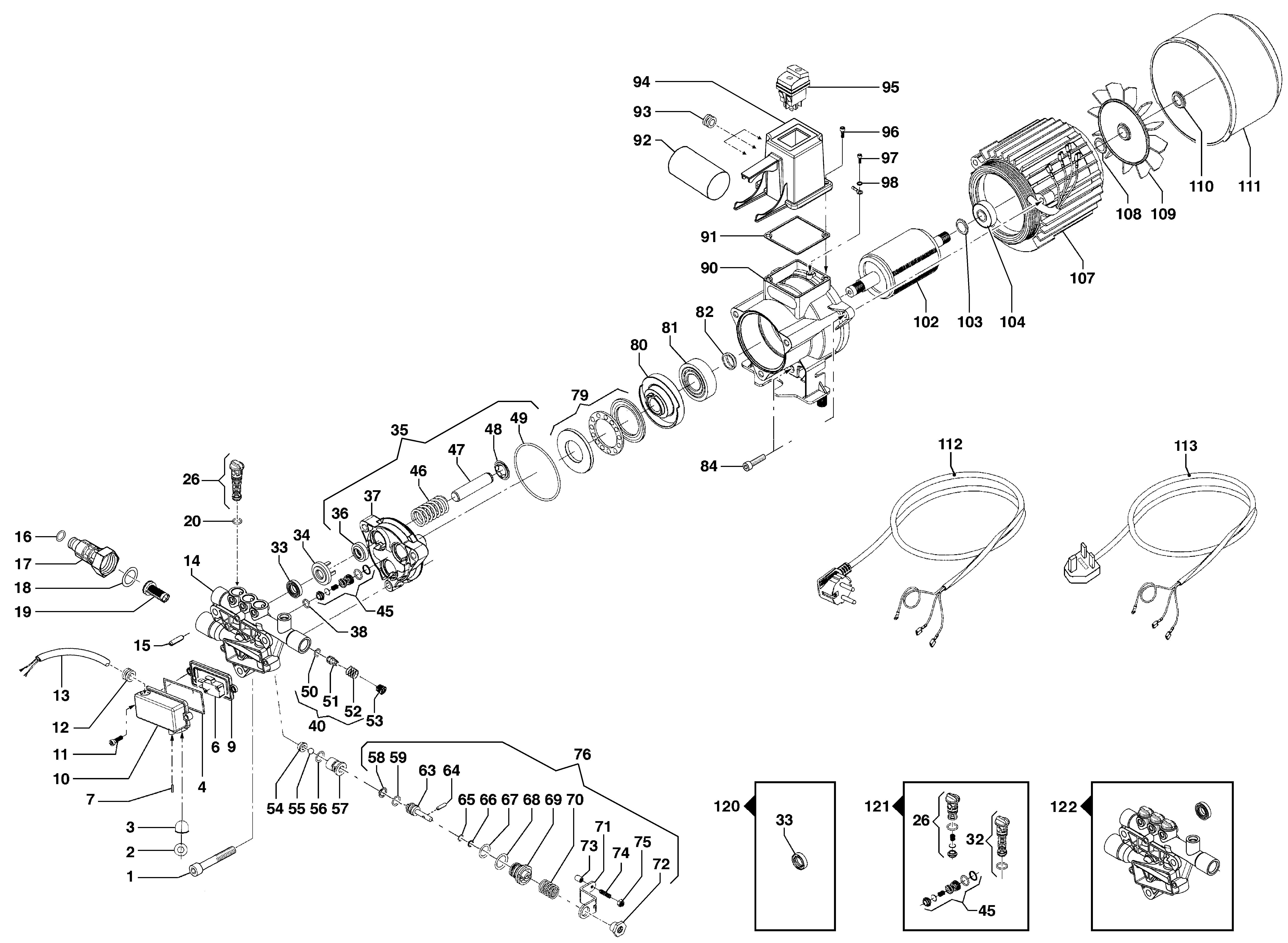

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH36090039 | Vis | Disponible | Voir la pièce |
| 2 | CH00090229 | Bague | Disponible | Voir la pièce |
| 3 | CH24160112 | Protection | Disponible | Voir la pièce |
| 4 | CH12100550 | Bague or | Disponible | Voir la pièce |
| 6 | CH18250020R | Interrupteur | Non reliée | |
| 7 | CH30050023 | Goupille | Disponible | Voir la pièce |
| 9 | CH04020290 | Boite | Disponible | Voir la pièce |
| 10 | CH04020276 | Couverture | Disponible | Voir la pièce |
| 11 | CH36090198 | Vis | Disponible | Voir la pièce |
| 12 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 13 | CH04560322 | Cable | Disponible | Voir la pièce |
| 14 | CH32180368A | Couvercle | Disponible | Voir la pièce |
| 15 | CH30210032 | Goupille | Disponible | Voir la pièce |
| 16 | CH12100057 | Bague or | Disponible | Voir la pièce |
| 17 | CH28030524 | Raccord | Disponible | Voir la pièce |
| 18 | CH12090111 | Joint | Disponible | Voir la pièce |
| 19 | CH10020132A | Filtre eau | Disponible | Voir la pièce |
| 20 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 26 | CH12200069 | Soupape | Disponible | Voir la pièce |
| 26 | CH12200069 | Soupape | Disponible | Voir la pièce |
| 32 | - | N | Non reliée | |
| 33 | CH50190666 | Kit joints | Disponible | Voir la pièce |
| 33 | CH50190666 | Kit joints | Disponible | Voir la pièce |
| 34 | CH00090318 | Bague | Disponible | Voir la pièce |
| 35 | CH24320026 | Carter pompe | Disponible | Voir la pièce |
| 36 | CH00190124 | Bague | Disponible | Voir la pièce |
| 37 | CH24320025 | Carter pompe | Disponible | Voir la pièce |
| 38 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 40 | CH50270025 | Kit soupape | Disponible | Voir la pièce |
| 45 | CH12200068 | Soupape | Disponible | Voir la pièce |
| 45 | CH12200068 | Soupape | Disponible | Voir la pièce |
| 46 | CH18020213 | Ressort | Disponible | Voir la pièce |
| 47 | CH24090127 | Piston | Disponible | Voir la pièce |
| 48 | CH00090317 | Bague | Disponible | Voir la pièce |
| 49 | CH12100431 | Bague or | Disponible | Voir la pièce |
| 50 | CH12100220 | Bague or | Disponible | Voir la pièce |
| 51 | CH36000087 | Soupape | Disponible | Voir la pièce |
| 52 | CH18020177 | Ressort | Disponible | Voir la pièce |
| 53 | CH32020280 | Bouchon | Disponible | Voir la pièce |
| 54 | CH30090141 | Siege | Disponible | Voir la pièce |
| 55 | CH30030035 | Bille | Disponible | Voir la pièce |
| 56 | CH12100152 | Bague or | Disponible | Voir la pièce |
| 57 | CH30090158 | Siege | Disponible | Voir la pièce |
| 58 | CH00090112 | Bague | Disponible | Voir la pièce |
| 59 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 63 | CH00150194 | Kit easy start | Disponible | Voir la pièce |
| 64 | CH30210035 | Goupille | Disponible | Voir la pièce |
| 65 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 66 | CH00090110 | Bague | Disponible | Voir la pièce |
| 67 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 68 | CH12100390 | Bague or | Disponible | Voir la pièce |
| 69 | CH36050115 | Vis | Disponible | Voir la pièce |
| 70 | CH18020249 | Ressort | Disponible | Voir la pièce |
| 71 | CH16000093 | Levier | Disponible | Voir la pièce |
| 72 | CH32020241 | Vis | Disponible | Voir la pièce |
| 73 | CH04320044 | Capuchon | Disponible | Voir la pièce |
| 74 | CH36220039 | Vis | Disponible | Voir la pièce |
| 75 | CH06040087 | Ecrou | Disponible | Voir la pièce |
| 76 | CH12150363 | Soupape | Disponible | Voir la pièce |
| 79 | CH04360032 | Roulement | Disponible | Voir la pièce |
| 80 | CH00010537 | Arbre | Disponible | Voir la pièce |
| 81 | CH04380091 | Roulement | Disponible | Voir la pièce |
| 82 | CH00190118 | Bague | Disponible | Voir la pièce |
| 84 | CH36090114 | Vis | Disponible | Voir la pièce |
| 90 | CH10090201 | Flasque | Disponible | Voir la pièce |
| 91 | CH12010175 | Joint | Disponible | Voir la pièce |
| 92 | CH04340020 | Condensateur | Disponible | Voir la pièce |
| 93 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 94 | CH30010530 | Boîtier élect. | Disponible | Voir la pièce |
| 95 | CH14100130A | Interrupteur | Non reliée | |
| 96 | CH36250046 | Vis | Disponible | Voir la pièce |
| 97 | CH36250072 | Vis | Disponible | Voir la pièce |
| 98 | CH28070013 | Rondelle | Disponible | Voir la pièce |
| 102 | CH00010589 | Arbre | Disponible | Voir la pièce |
| 103 | CH12100420 | Bague or | Disponible | Voir la pièce |
| 104 | CH04380090 | Roulement | Disponible | Voir la pièce |
| 107 | CH30410256 | Stateur | Disponible | Voir la pièce |
| 108 | CH12410070 | Bague | Disponible | Voir la pièce |
| 109 | CH36320083 | Kit ventilateur moteur | Disponible | Voir la pièce |
| 110 | CH00090296 | Bague | Disponible | Voir la pièce |
| 111 | CH04660029 | Couvercle ventilateur | Disponible | Voir la pièce |
| 112 | CH04560318 | Cable | Disponible | Voir la pièce |
| 113 | CH04560321 | Cable uk | Disponible | Voir la pièce |
| 120 | CH50190666 | Kit joints | Disponible | Voir la pièce |
| 121 | CH50250026 | Soupape | Disponible | Voir la pièce |
| 122 | CH33000092 | Couvercle | Disponible | Voir la pièce |

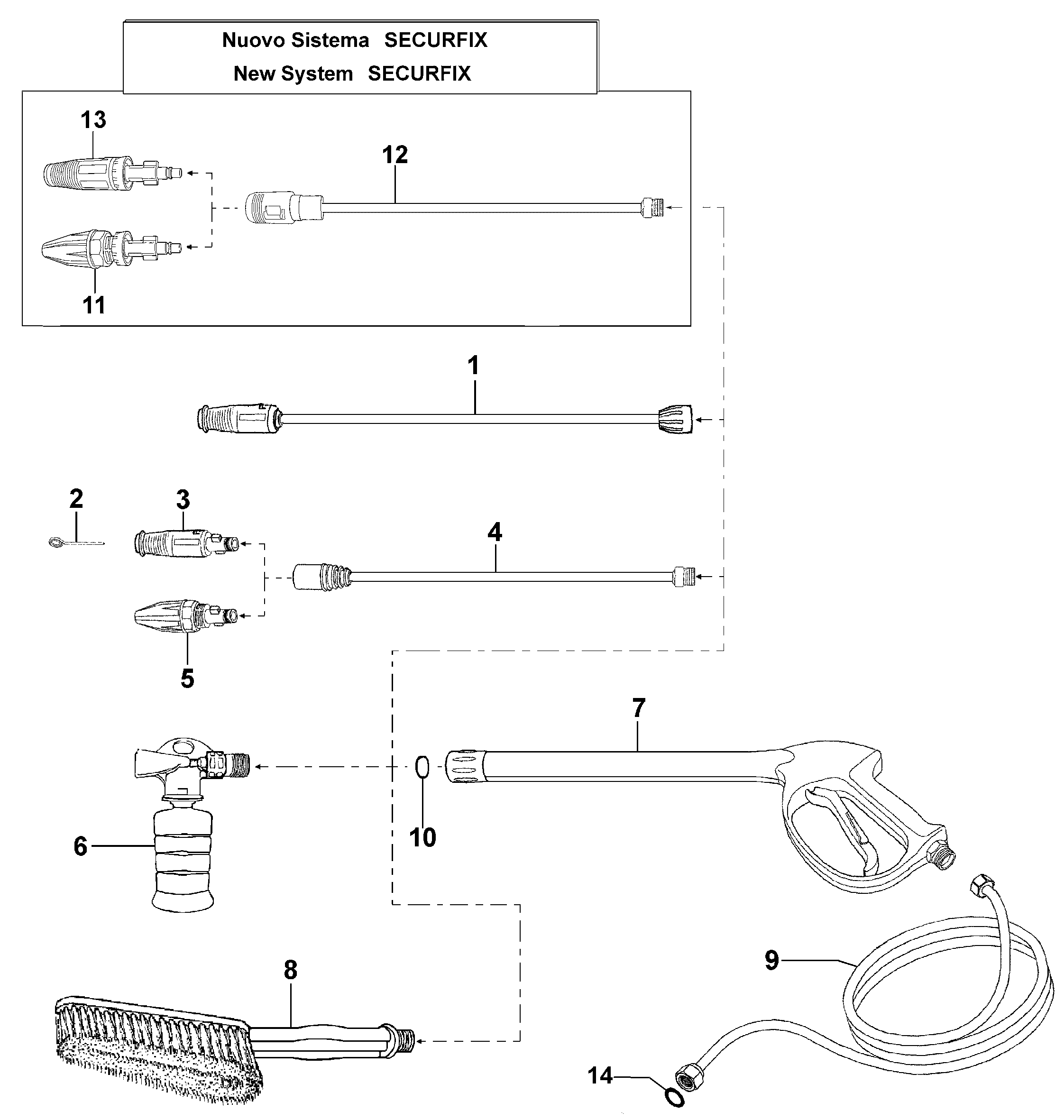

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68500034 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 2 | CH04550013 | Epingle | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | - | N | Non reliée | |
| 6 | 68500049 | Lance | Disponible | Voir la pièce |
| 7 | 68500029 | Pistolet | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | 68500019 | Kit tuyau caout. | Disponible | Voir la pièce |
| 10 | CH12100084 | Bague or | Disponible | Voir la pièce |
| 11 | - | N | Non reliée | |
| 12 | 68500033 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 13 | 68500041 | Tete gigleur reglable | Disponible | Voir la pièce |
| 14 | CH12100084 | Bague or | Disponible | Voir la pièce |
