Vue Éclatée 750 S
Retrouvez les pièces détachées, références et repères disponibles pour 750 S.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110032BR | Capot cylindre | Disponible | Voir la pièce |
| 2 | 4175089AR | Vis | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 4 | 3960030R | Vis | Disponible | Voir la pièce |
| 5 | 3055101R | Bougie | Non reliée | |
| 6 | 4191210A | Cylindre | Disponible | Voir la pièce |
| 7 | 3801034 | Vis | Non reliée | |
| 8 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 9 | 4191006R | Joint | Non reliée | |
| 10 | 005000015R | Segment Ø44 | Disponible | Voir la pièce |
| 11 | 4191005 | Bague | Disponible | Voir la pièce |
| 12 | 4191212 | Piston complet Ø44 | Disponible | Voir la pièce |
| 13 | 4191035AR | Joint | Disponible | Voir la pièce |
| 14 | 4191042AR | Pot | Disponible | Voir la pièce |
| 15 | 4191068 | Bride | Disponible | Voir la pièce |
| 16 | 3806046AR | Vis | Disponible | Voir la pièce |
| 17 | 3801010R | Goupille | Disponible | Voir la pièce |
| 18 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 20 | 61110230BR | Couvre-pot | Disponible | Voir la pièce |
| 21 | 3960017AR | Vis | Disponible | Voir la pièce |
| 22 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 23 | 3050015AR | Bague | Non reliée | |
| 23 | 3050015AR | Bague | Non reliée | |
| 24 | 3034012R | Roulement | Non reliée | |
| 24 | 3034012R | Roulement | Non reliée | |
| 25 | 3023008R | Goupille | Disponible | Voir la pièce |
| 26 | 61110145A | Carter moteur complet | Disponible | Voir la pièce |
| 27 | 61110145A | Carter moteur complet | Disponible | Voir la pièce |
| 28 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 29 | 3037014R | Roulement | Disponible | Voir la pièce |
| 30 | 4191214 | Vilebrequin | Disponible | Voir la pièce |
| 31 | 3028013R | Clavette | Disponible | Voir la pièce |
| 32 | 61042062 | Support filtre | Disponible | Voir la pièce |
| 33 | 4191012R | Joint | Disponible | Voir la pièce |
| 34 | 4191275R | Joint | Disponible | Voir la pièce |
| 35 | 4191150A | Flasque | Disponible | Voir la pièce |
| 36 | 4174093AR | Joint | Disponible | Voir la pièce |
| 37 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 38 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 38 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 40 | 3801011R | Vis | Disponible | Voir la pièce |
| 41 | 61040003 | Levier de demarrage | Disponible | Voir la pièce |
| 42 | 4191050 | Papillon | Disponible | Voir la pièce |
| 43 | 4120070R | Rondelle | Non reliée | |
| 44 | 320000004 | Vis | Disponible | Voir la pièce |
| 45 | 61040020 | Bague | Disponible | Voir la pièce |
| 46 | 61040001 | Protection | Disponible | Voir la pièce |
| 47 | 61040004R | Filtre aire | Disponible | Voir la pièce |
| 48 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 49 | 3801012R | Vis | Disponible | Voir la pièce |
| 50 | 61042006A | Couvercle filtre air | Disponible | Voir la pièce |
| 51 | 3049005R | Bague or | Disponible | Voir la pièce |
| 52 | 61040016A | Pommeau | Disponible | Voir la pièce |
| 53 | 3078007 | Rondelle | Disponible | Voir la pièce |
| 54 | 4191177 | Tuyau | Disponible | Voir la pièce |
| 55 | 61040015CR | Pied | Disponible | Voir la pièce |
| 56 | 3801013R | Vis | Disponible | Voir la pièce |
| 57 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 58 | 4100308AR | Joint | Disponible | Voir la pièce |
| 59 | 4151258R | Bouchon compl. | Non reliée | |
| 60 | 61042003AR | Réservoir mix | Disponible | Voir la pièce |

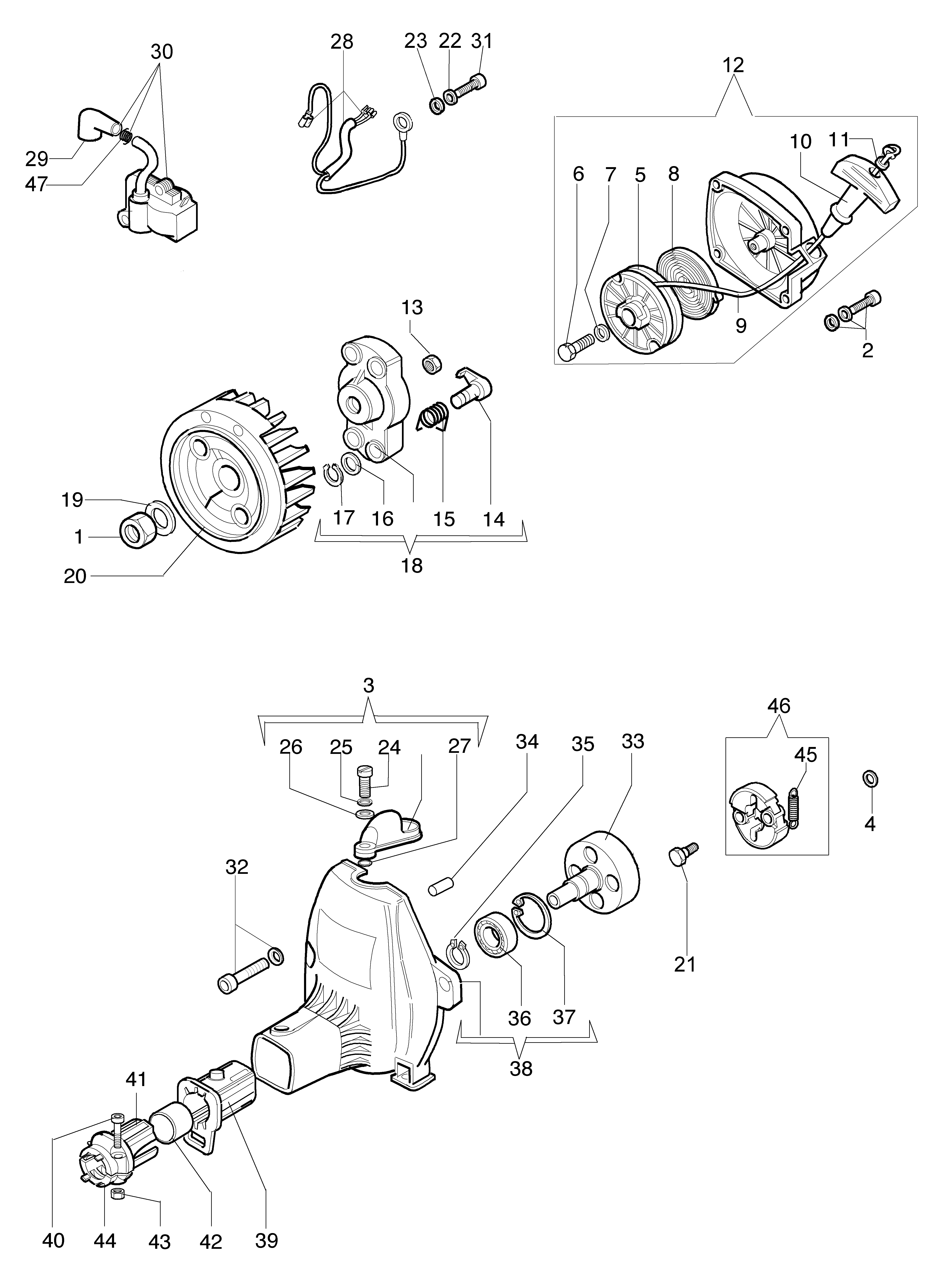

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3912012R | Ecrou | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 61112162BR | Protection | Disponible | Voir la pièce |
| 4 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 5 | 4191018BR | Poulie de démarrage | Disponible | Voir la pièce |
| 6 | 3960111R | Vis | Non reliée | |
| 7 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 8 | 004000132R | Ressort | Non reliée | |
| 9 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 10 | 4191020AR | Poignée de démarrage | Non reliée | |
| 11 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 12 | 61042001DR | Demarrage complet | Disponible | Voir la pièce |
| 13 | 3933038 | Ecrou | Disponible | Voir la pièce |
| 14 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 15 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 16 | 3064010R | Bague | Disponible | Voir la pièce |
| 17 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 18 | 4191143R | Entraineur | Disponible | Voir la pièce |
| 19 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 20 | 61120077R | Volant | Non reliée | |
| 21 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 22 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 23 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 24 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 25 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 26 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 27 | 3049005R | Bague or | Disponible | Voir la pièce |
| 28 | 61110105 | Cable | Disponible | Voir la pièce |
| 29 | 4098064R | Capot de bougie | Non reliée | |
| 30 | 4196142R | Bobine | Disponible | Voir la pièce |
| 31 | 3801013R | Vis | Disponible | Voir la pièce |
| 32 | 3801082 | Vis | Disponible | Voir la pièce |
| 33 | 4191030R | Cloche embrayage | Disponible | Voir la pièce |
| 34 | 3023008R | Goupille | Disponible | Voir la pièce |
| 35 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 36 | 3035042R | Roulement | Disponible | Voir la pièce |
| 37 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 38 | 61042024CR | Carter | Non reliée | |
| 39 | 61040010R | Manchon | Disponible | Voir la pièce |
| 40 | 3801016R | Vis | Disponible | Voir la pièce |
| 41 | 61040060R | Entretoise | Disponible | Voir la pièce |
| 42 | 61040011R | Bague | Disponible | Voir la pièce |
| 43 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 44 | 61040013R | Entretoise | Disponible | Voir la pièce |
| 45 | 4191028R | Ressort | Disponible | Voir la pièce |
| 46 | 4191153BR | Embrayage | Non reliée | |
| 47 | 094600169AR | Ressort | Disponible | Voir la pièce |

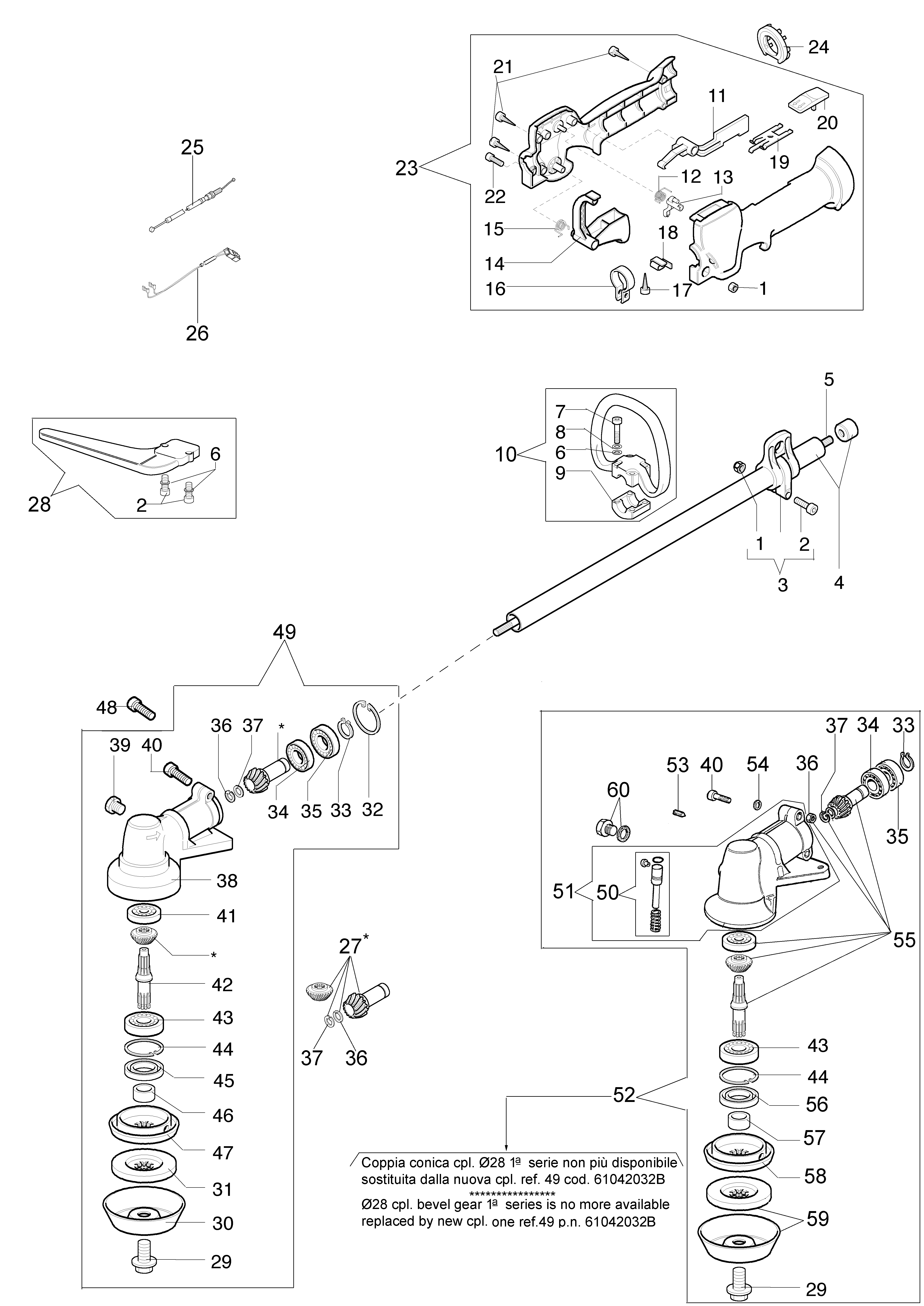

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 4179194AR | Bande Ø28 | Non reliée | |
| 4 | 4191192R | Tuyau Ø28 | Disponible | Voir la pièce |
| 5 | 4098116R | Arbre trasmission | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3801017R | Vis | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 9 | 61040061AR | Collier | Non reliée | |
| 10 | 61042039R | Poignee | Disponible | Voir la pièce |
| 11 | 61040050AR | Levier | Disponible | Voir la pièce |
| 12 | 61040057R | Ressort | Disponible | Voir la pièce |
| 13 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 14 | 61040049R | Levier accelerateur | Non reliée | |
| 15 | 61040056R | Ressort | Disponible | Voir la pièce |
| 16 | 61040055 | Bande | Disponible | Voir la pièce |
| 17 | 3960061AR | Vis | Disponible | Voir la pièce |
| 18 | 61040054R | Bride | Disponible | Voir la pièce |
| 19 | 61040053R | Bride | Disponible | Voir la pièce |
| 20 | 61040051R | Curseur | Non reliée | |
| 21 | 3960067AR | Vis | Disponible | Voir la pièce |
| 22 | 3801011R | Vis | Disponible | Voir la pièce |
| 23 | 61042021BR | Poignee | Disponible | Voir la pièce |
| 24 | 4138630A | Crochet | Disponible | Voir la pièce |
| 25 | 61040058R | Cable accellerateur | Disponible | Voir la pièce |
| 26 | 61040059AR | Cable | Non reliée | |
| 27 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 28 | 61042026R | Protection | Disponible | Voir la pièce |
| 29 | 61040074AR | Vis | Non reliée | |
| 29 | 61040074AR | Vis | Non reliée | |
| 30 | 4100456R | Protection | Non reliée | |
| 31 | 4179089R | Flasque | Disponible | Voir la pièce |
| 32 | 3025019R | Bague | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3034008R | Roulement | Disponible | Voir la pièce |
| 34 | 3034008R | Roulement | Disponible | Voir la pièce |
| 35 | 3035230R | Roulement | Disponible | Voir la pièce |
| 35 | 3035230R | Roulement | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 38 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 39 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 40 | 3901016 | Vis | Disponible | Voir la pièce |
| 40 | 3901016 | Vis | Disponible | Voir la pièce |
| 41 | 3034218R | Roulement | Disponible | Voir la pièce |
| 42 | 61040106A | Pivot | Non reliée | |
| 43 | 3034012R | Roulement | Non reliée | |
| 43 | 3034012R | Roulement | Non reliée | |
| 44 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 44 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 45 | 3050018R | Bague | Disponible | Voir la pièce |
| 46 | 61040066R | Entretoise | Non reliée | |
| 47 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 48 | 3901008R | Vis | Disponible | Voir la pièce |
| 49 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 50 | 4174338A | Kit pivot | Disponible | Voir la pièce |
| 51 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 52 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 53 | 3805010 | Vis | Disponible | Voir la pièce |
| 54 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 55 | 4191233 | Kit engranages | Disponible | Voir la pièce |
| 56 | 3050023R | Bague | Disponible | Voir la pièce |
| 57 | 4138668 | Entretoise | Disponible | Voir la pièce |
| 58 | 4191247R | Moyeu | Disponible | Voir la pièce |
| 59 | 4191204 | Flasque | Disponible | Voir la pièce |
| 60 | 4138428 | Bouchon | Disponible | Voir la pièce |

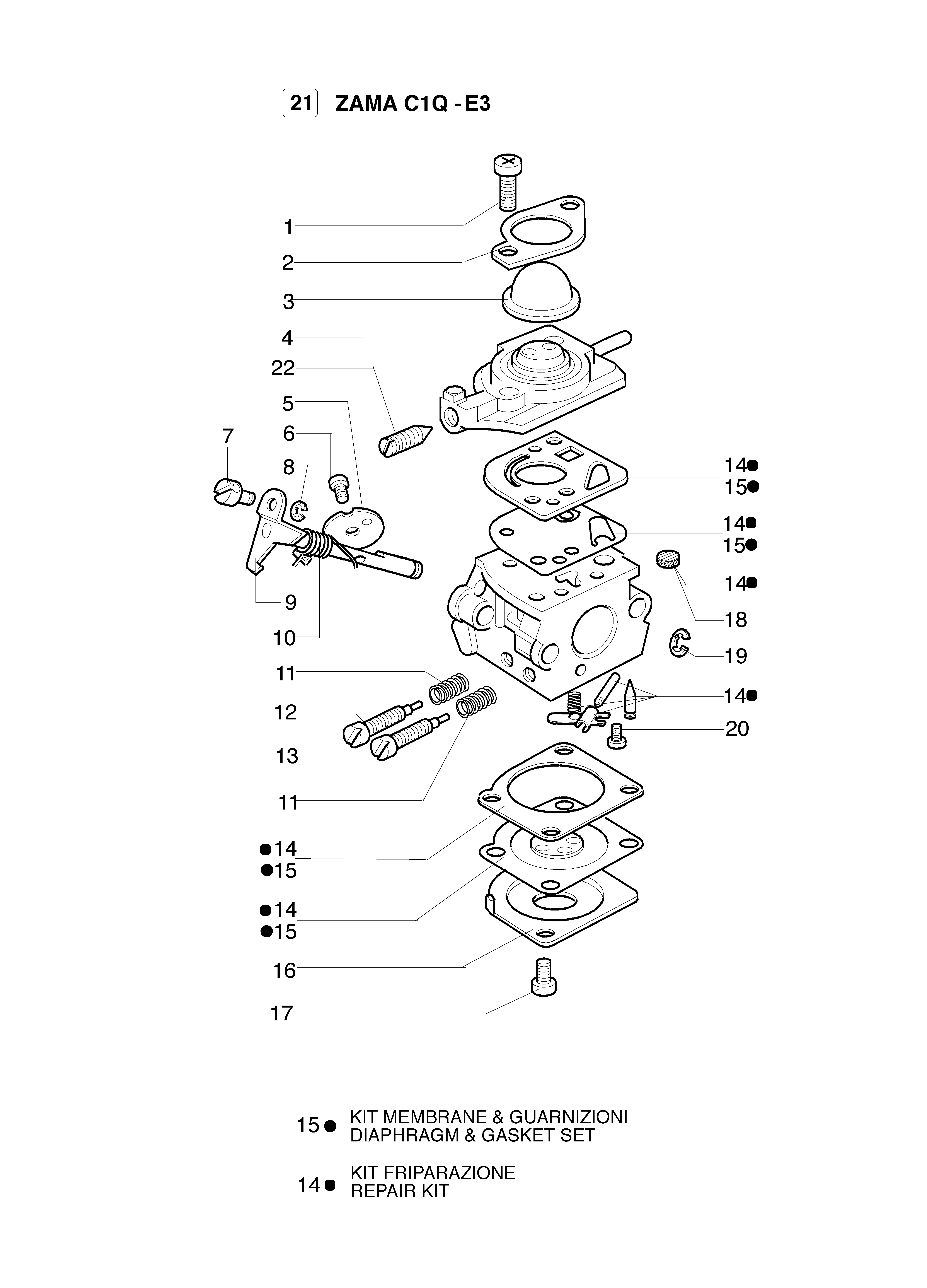

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318521 | Vis | Disponible | Voir la pièce |
| 2 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318525R | Pompe | Non reliée | |
| 4 | 2318524 | Couvercle | Disponible | Voir la pièce |
| 5 | 2318389 | Papillon | Disponible | Voir la pièce |
| 6 | 2318388 | Vis | Disponible | Voir la pièce |
| 7 | 2318412 | Crochet | Disponible | Voir la pièce |
| 8 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 9 | 2318529 | Arbre | Disponible | Voir la pièce |
| 10 | 2318528 | Ressort | Disponible | Voir la pièce |
| 11 | 2318532 | Ressort | Disponible | Voir la pièce |
| 11 | 2318532 | Ressort | Disponible | Voir la pièce |
| 12 | 2318533 | Vis L | Disponible | Voir la pièce |
| 13 | 2318534 | Vis H | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 16 | 2318523 | Couvercle | Disponible | Voir la pièce |
| 17 | 2318522 | Vis | Disponible | Voir la pièce |
| 18 | 2318392 | Filtre | Disponible | Voir la pièce |
| 19 | 2318535 | Bague | Disponible | Voir la pièce |
| 20 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 21 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 22 | 2318876 | Vis | Disponible | Voir la pièce |

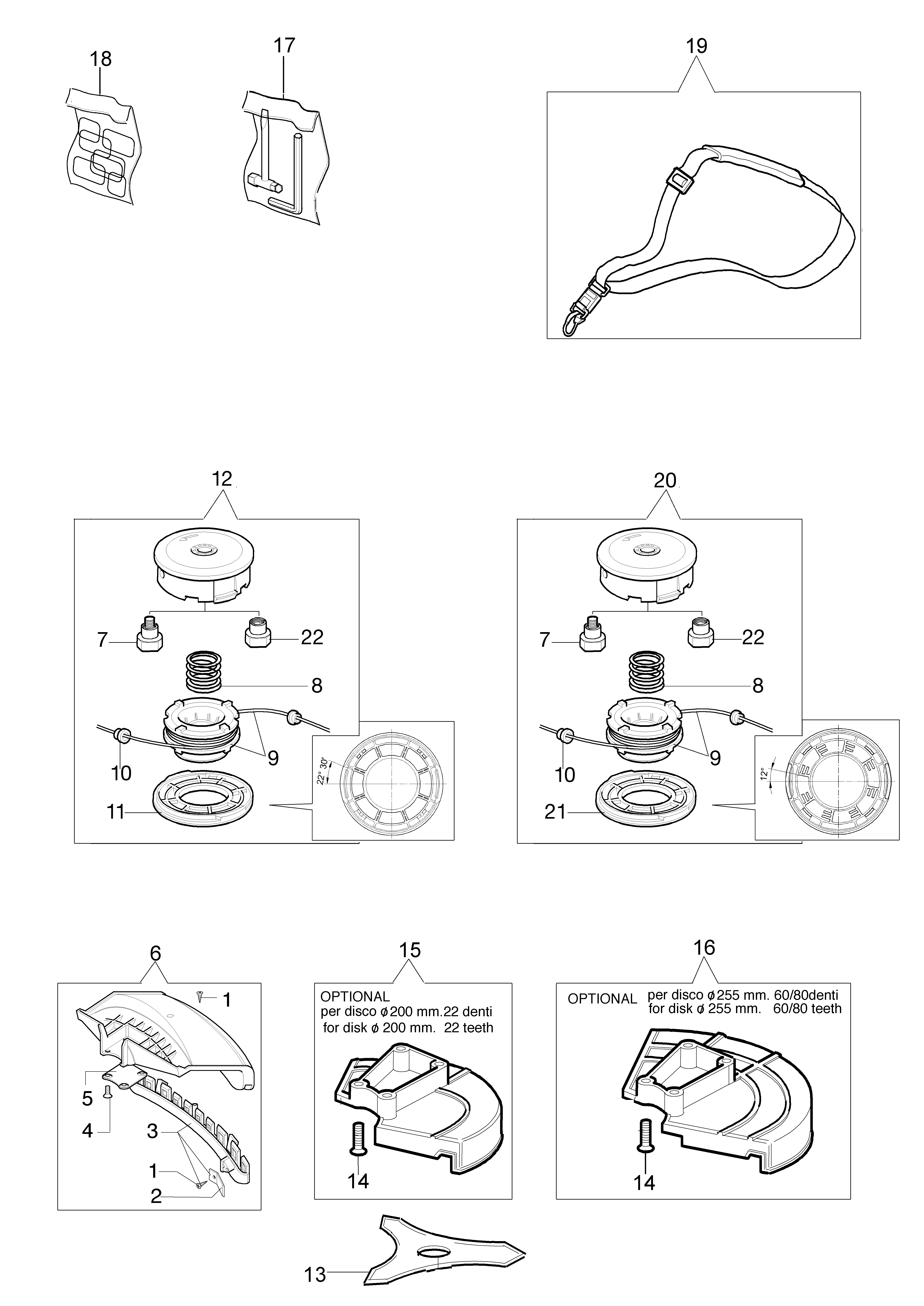

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 4174275R | Lame | Disponible | Voir la pièce |
| 3 | 61380126 | Bande | Non reliée | |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 6 | 61380125 | Kit protection | Disponible | Voir la pièce |
| 7 | 63030009R | Insert (male) | Non reliée | |
| 7 | 63030009R | Insert (male) | Non reliée | |
| 8 | 4199004R | Ressort | Non reliée | |
| 8 | 4199004R | Ressort | Non reliée | |
| 9 | 4199052 | Bobine | Disponible | Voir la pièce |
| 9 | 4199052 | Bobine | Disponible | Voir la pièce |
| 10 | 4199005AR | Bague | Disponible | Voir la pièce |
| 10 | 4199005AR | Bague | Disponible | Voir la pièce |
| 11 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 13 | 4095665BR | Disque à 3 dents | Disponible | Voir la pièce |
| 14 | 3802004DR | Vis | Disponible | Voir la pièce |
| 14 | 3802004DR | Vis | Disponible | Voir la pièce |
| 15 | 4174280R | Schutz | Non reliée | |
| 16 | 4174279R | Schutz | Non reliée | |
| 17 | 4191240 | Kit outils | Disponible | Voir la pièce |
| 18 | 61042067 | Kit etiquettes | Disponible | Voir la pièce |
| 19 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 20 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 21 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 22 | 61110076R | Insert (female) | Non reliée | |
| 22 | 61110076R | Insert (female) | Non reliée |
