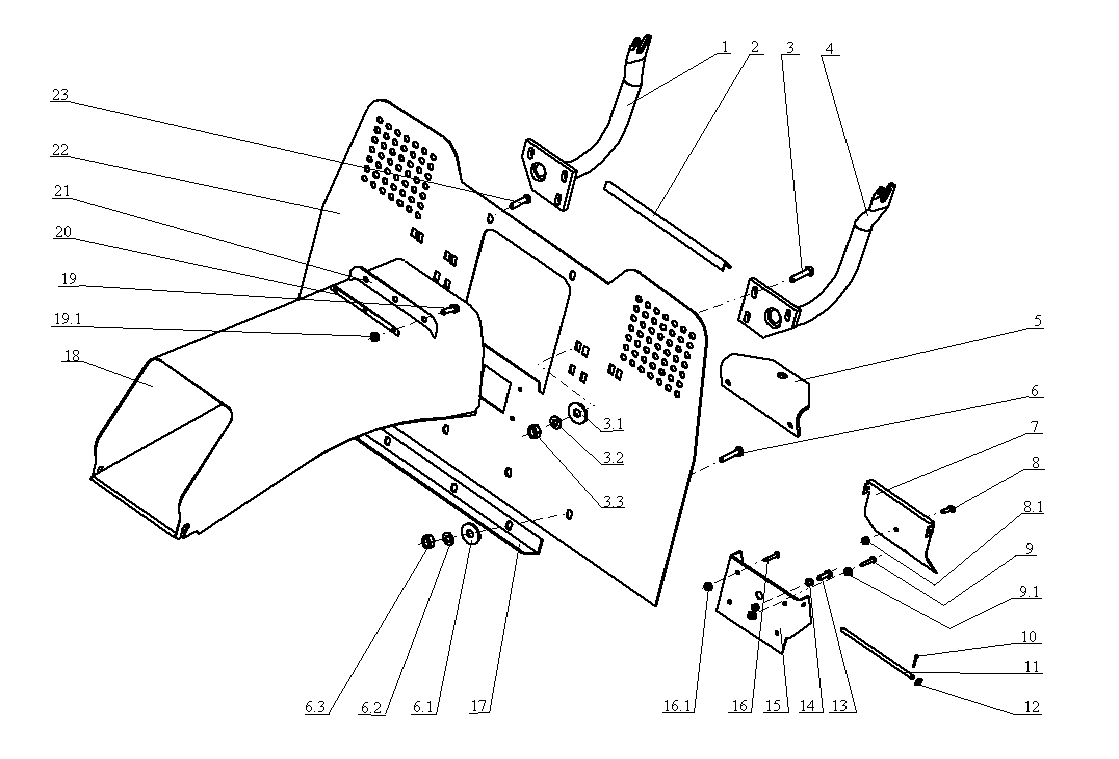

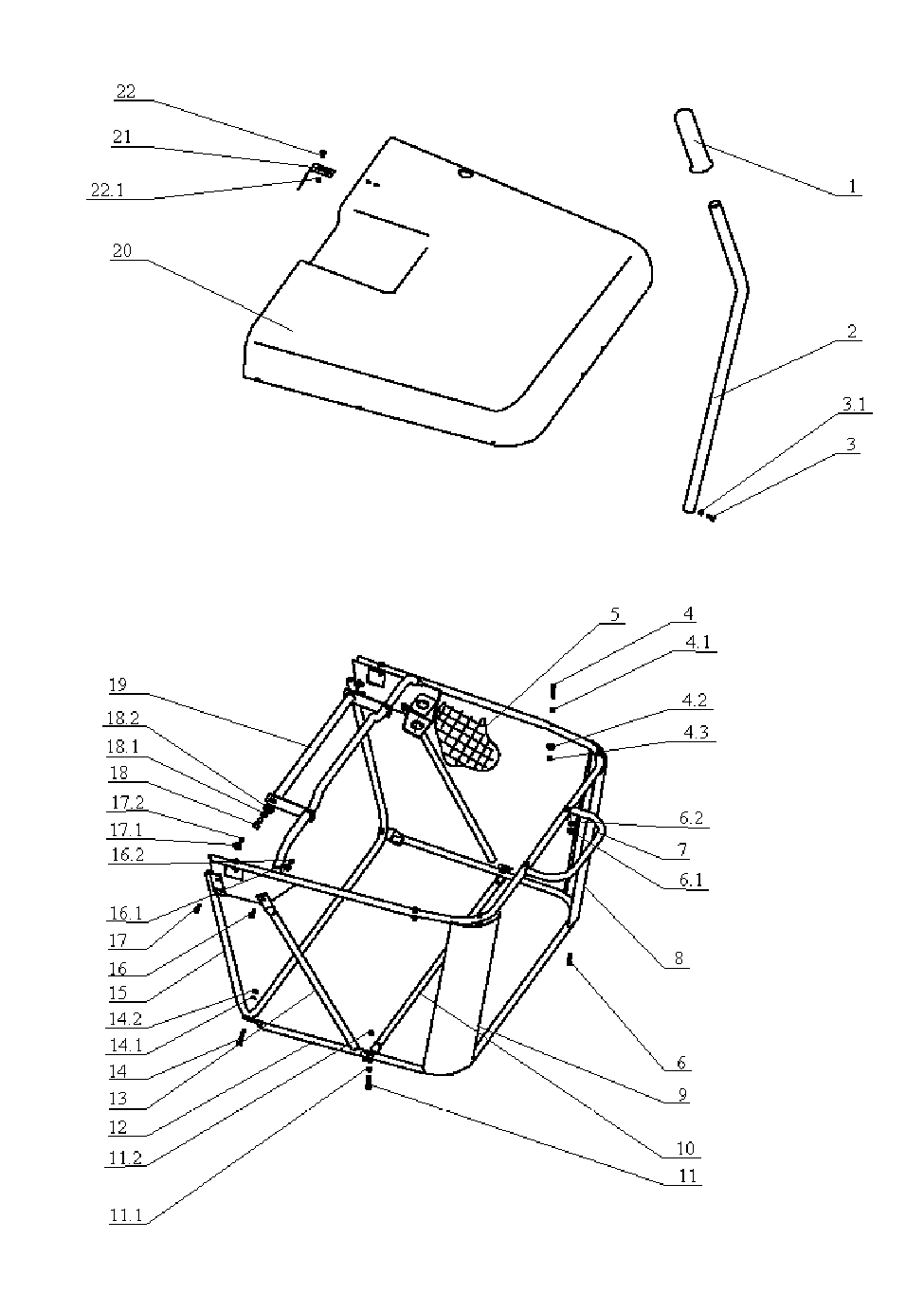

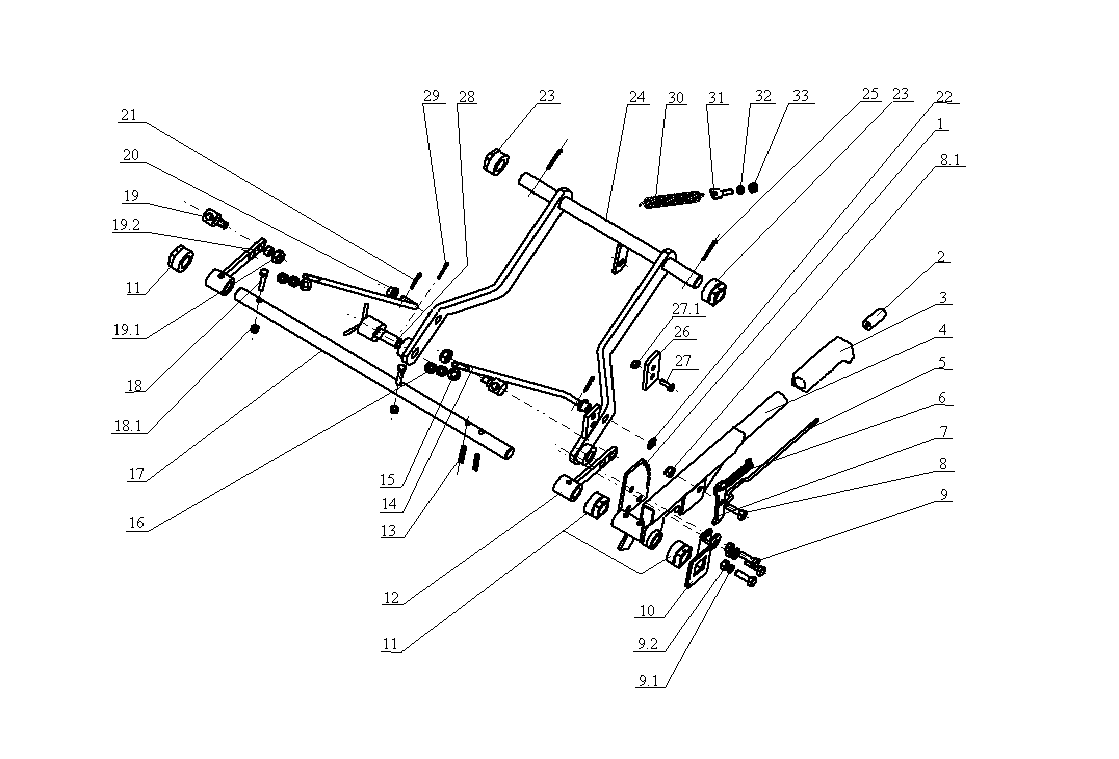

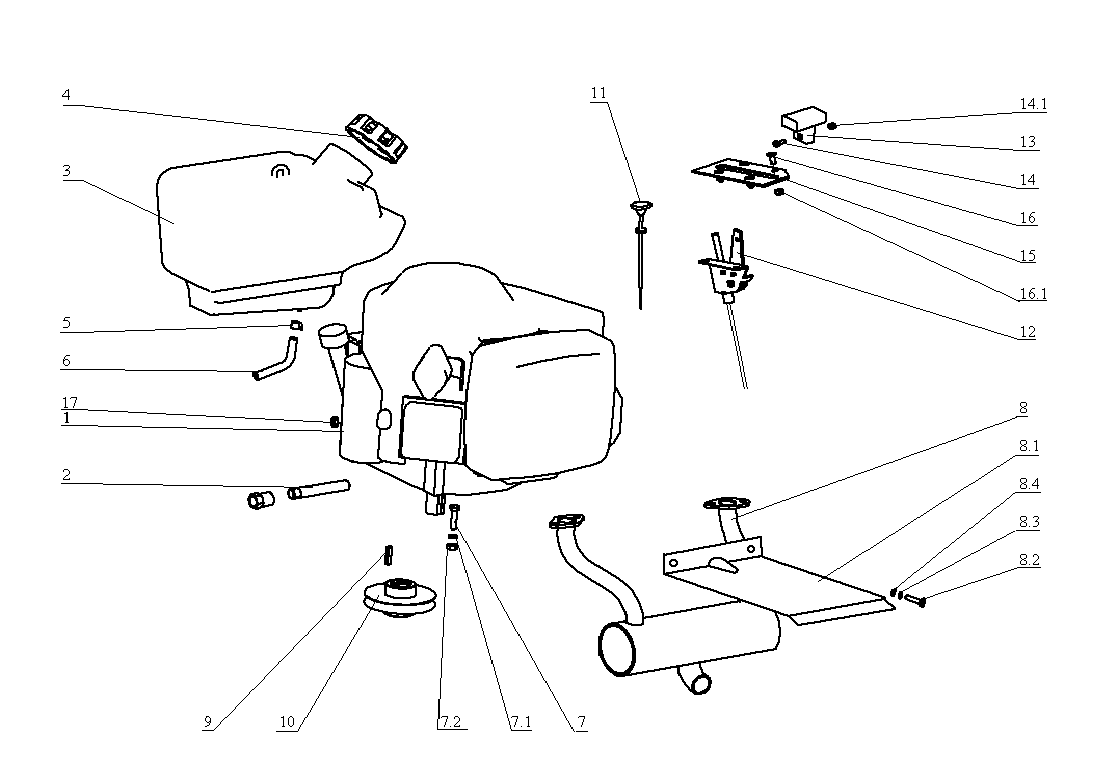

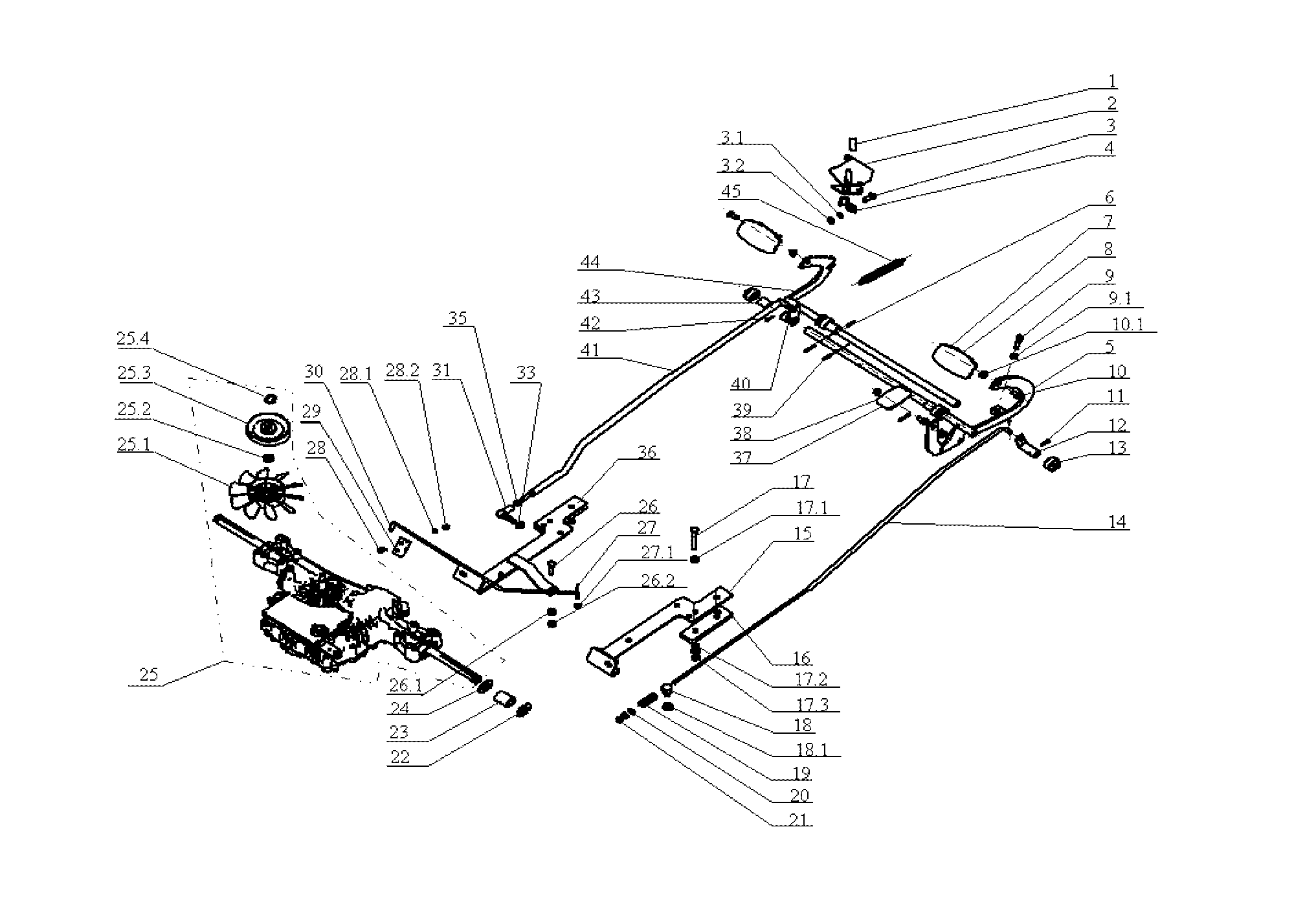

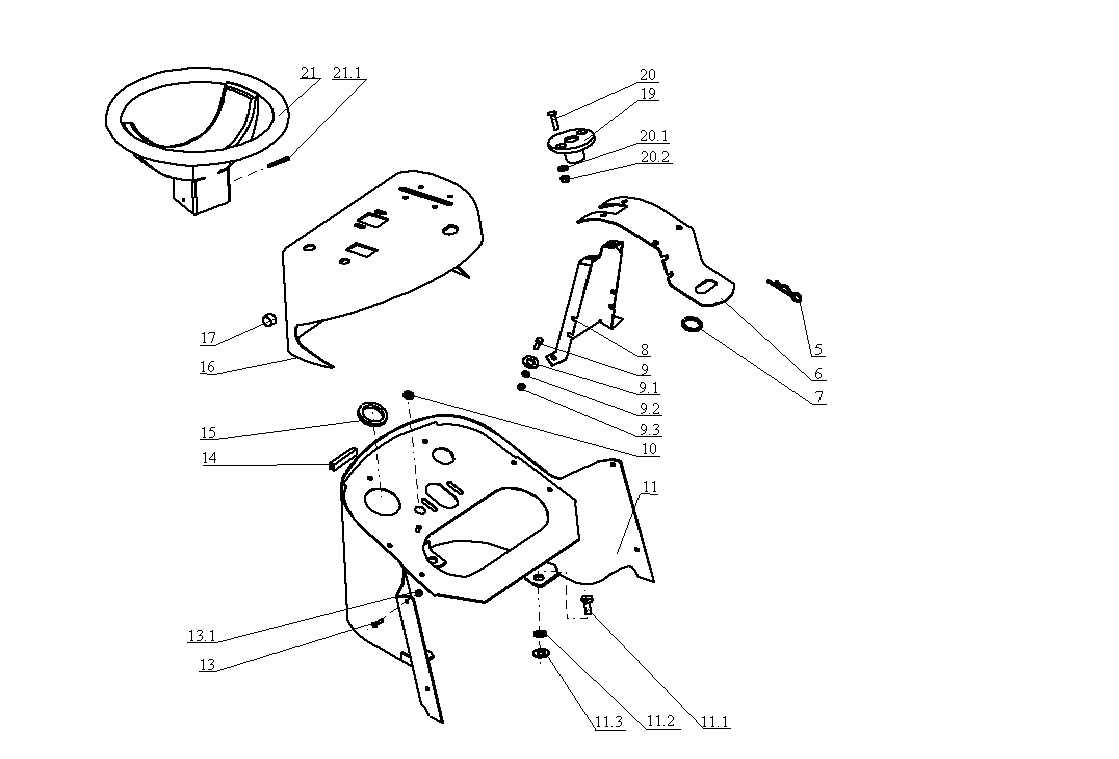

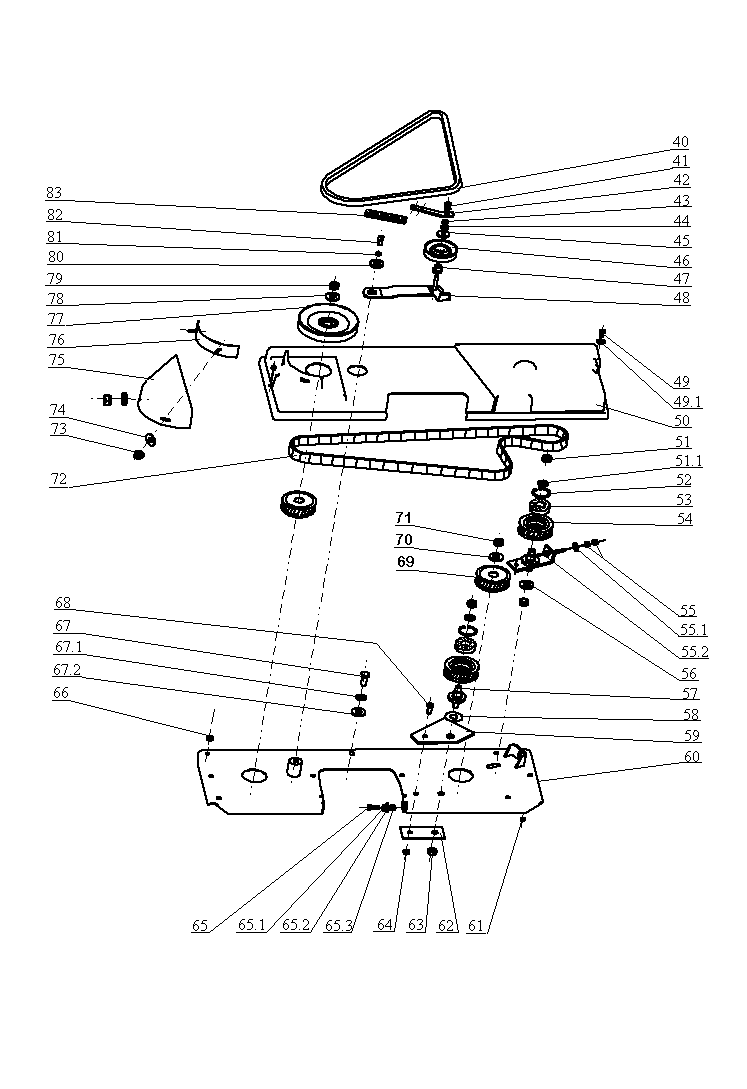

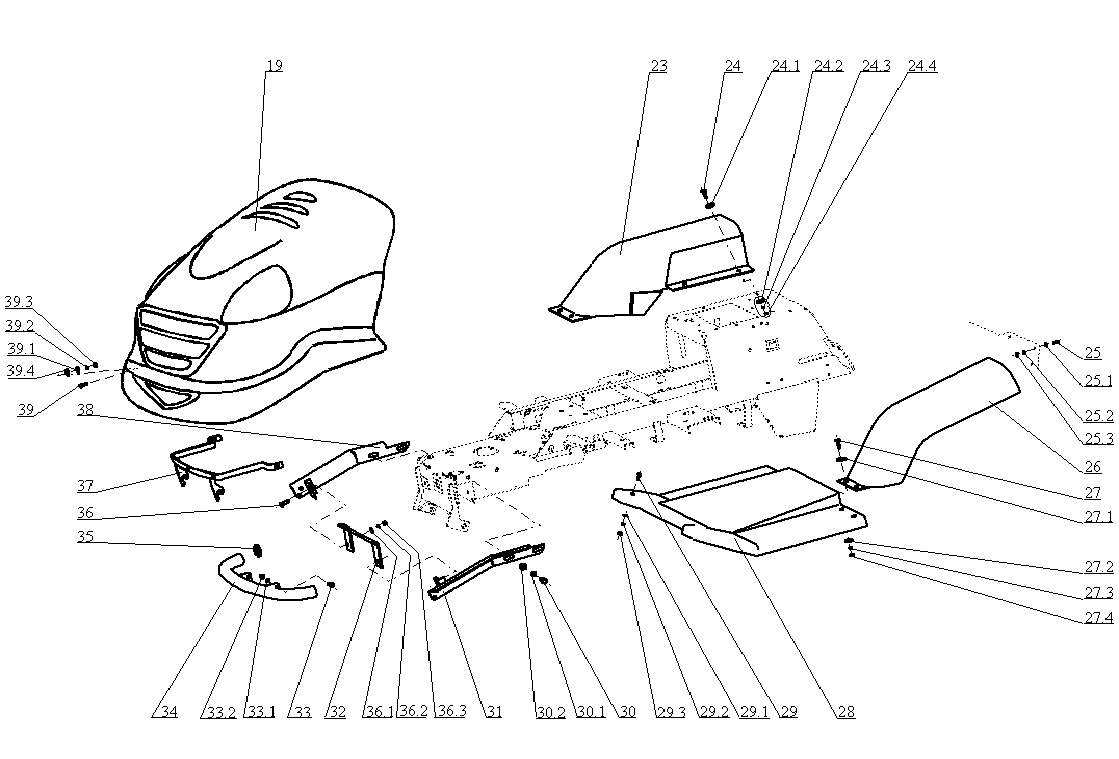

Vue Éclatée OM 104J/18H Cat.2005
Retrouvez les pièces détachées, références et repères disponibles pour OM 104J/18H Cat.2005.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGS532927262043 | Tuyau | Disponible | Voir la pièce |
| 3 | SGN232130021 | Reservoir | Disponible | Voir la pièce |
| 4 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 5 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 6 | SGS532199202263 | Tuyau essence | Disponible | Voir la pièce |
| 7 | SGN309203530 | Vis | Disponible | Voir la pièce |
| 7.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 7.2 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 8 | SG532927472153 | Echappement | Disponible | Voir la pièce |
| 8.1 | SG532085415543 | Couvercle | Disponible | Voir la pièce |
| 8.2 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 8.3 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.4 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532092312143 | Clé | Disponible | Voir la pièce |
| 10 | SGN532150439 | Poulie | Disponible | Voir la pièce |
| 11 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 12 | SGN000443006 | Levier | Disponible | Voir la pièce |
| 13 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 14 | SGN309231505 | Vis | Disponible | Voir la pièce |
| 14.1 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 15 | SG532115308583 | Support | Disponible | Voir la pièce |
| 16 | SGN309251514 | Vis | Disponible | Voir la pièce |
| 16.1 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN311122501 | Ecrou | Disponible | Voir la pièce |

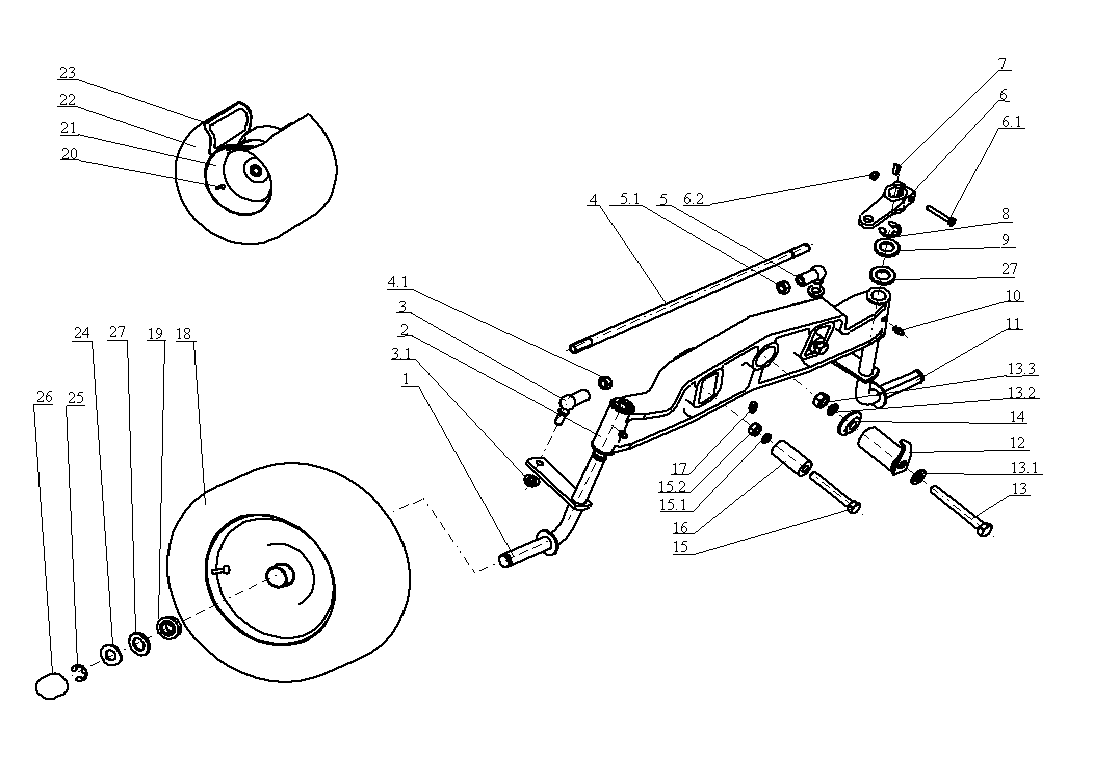

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432153 | Pivot | Disponible | Voir la pièce |
| 2 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 3 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 3.1 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN532980126 | Bielle | Disponible | Voir la pièce |
| 4.1 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 5 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 5.1 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 6 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 6.1 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 6.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 7 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 8 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 9 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 11 | SGS532916432143BR | Pivot | Non reliée | |
| 12 | SG532993164373 | Pivot | Disponible | Voir la pièce |
| 13 | SG309501534 | Vis hex | Disponible | Voir la pièce |
| 13.1 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 13.2 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 13.3 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 14 | SGN532150518 | Rondelle | Disponible | Voir la pièce |
| 15 | SG947309201540 | Vis hex | Disponible | Voir la pièce |
| 15.1 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 15.2 | SGN311120503 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN532150543 | Entretoise | Disponible | Voir la pièce |
| 17 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 18 | SGN532940164 | Roue avant | Disponible | Voir la pièce |
| 19 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 20 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 21 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 22 | SGN274161023 | Bandage av | Disponible | Voir la pièce |
| 23 | SGN000532125 | Chambre a aire | Disponible | Voir la pièce |
| 24 | SGS532092207393 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 26 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 27 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 27 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |

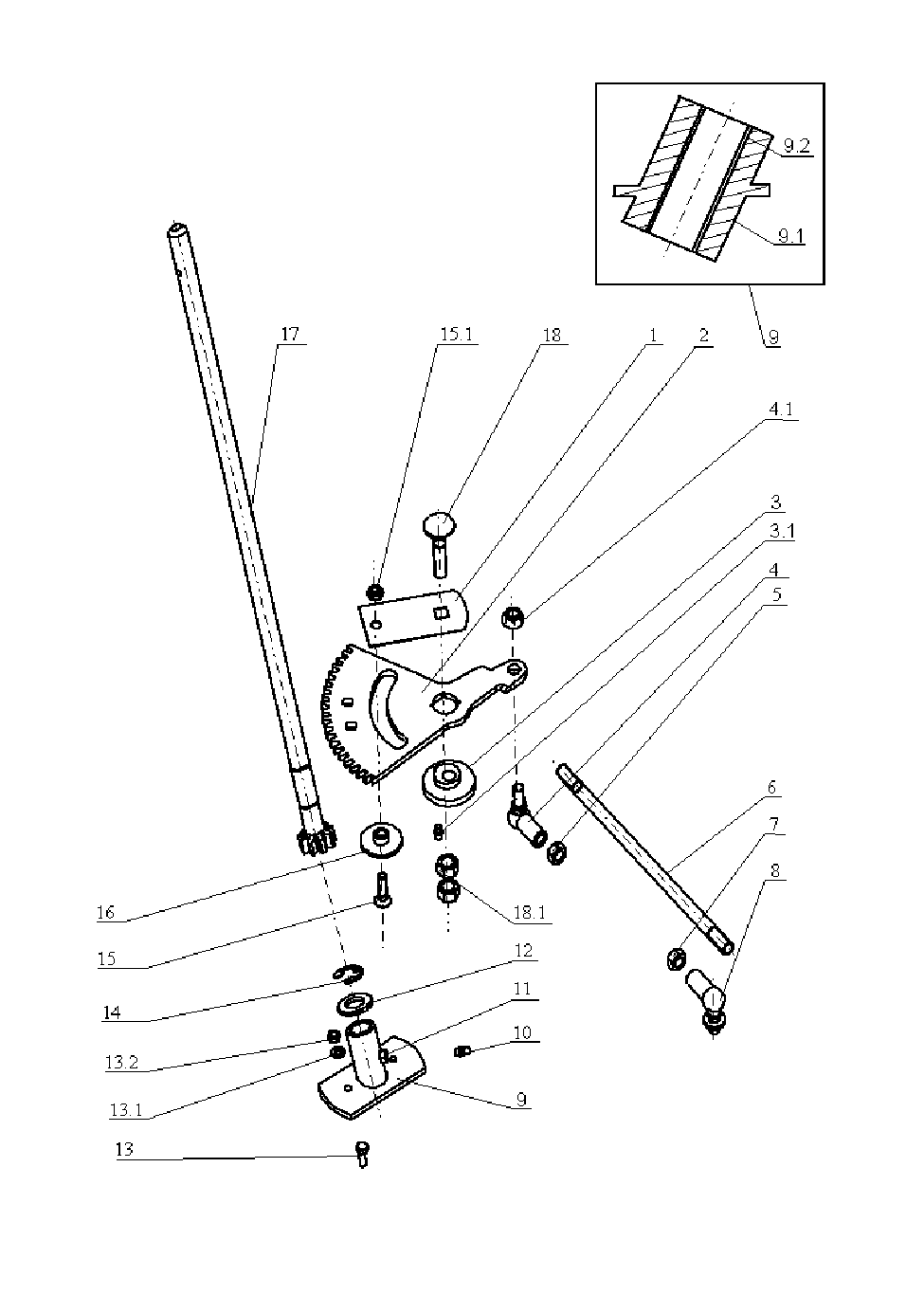

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113322803 | Plaquette | Disponible | Voir la pièce |
| 2 | SGS532033322083 | Engranages | Disponible | Voir la pièce |
| 3 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 3.1 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 4 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 4.1 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 5 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN532980125 | Entretoise | Disponible | Voir la pièce |
| 7 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 8 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 9 | SGS532938542043 | Roulement | Disponible | Voir la pièce |
| 9 | SGS532938542043 | Roulement | Disponible | Voir la pièce |
| 9.1 | SG532938542063 | Support | Disponible | Voir la pièce |
| 9.2 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 10 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 11 | SG947311210530 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309503557 | Vis | Disponible | Voir la pièce |
| 13.1 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 13.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 15 | SGN309578506 | Vis | Disponible | Voir la pièce |
| 15.1 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 17 | 68120021 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 18 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 18.1 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |

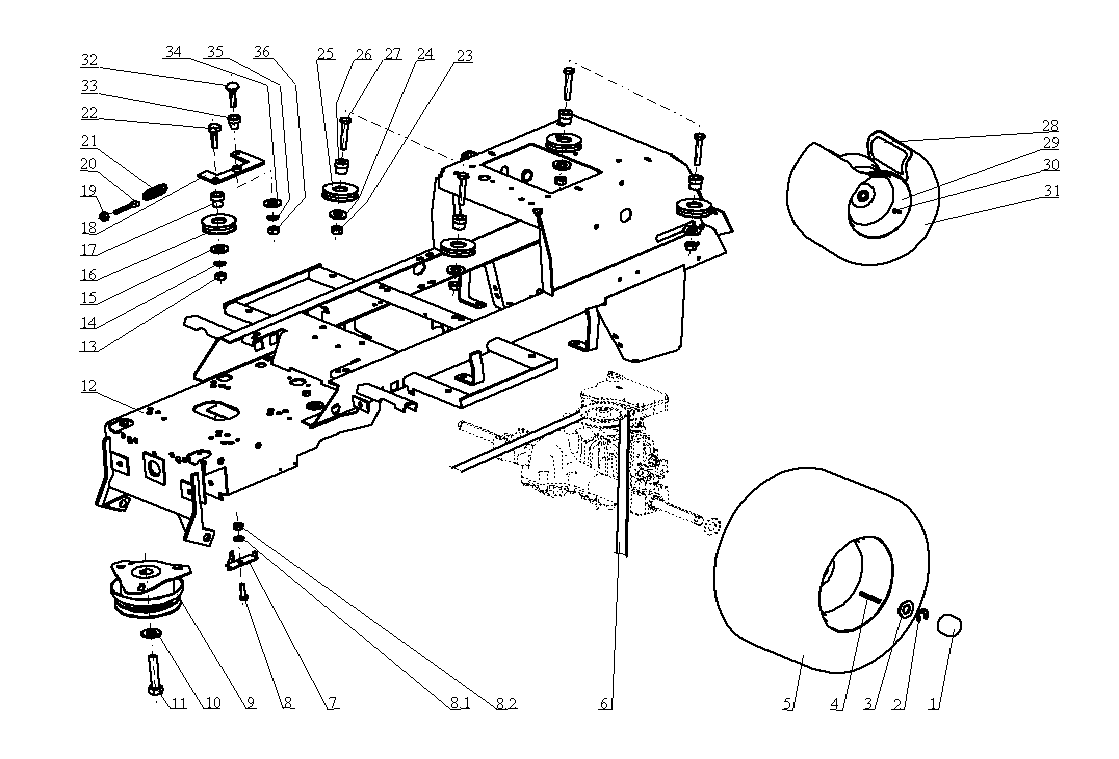

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 3 | SGS532092207393 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 5 | SGN532940135 | Roue arrière | Disponible | Voir la pièce |
| 6 | SGN272731199 | Courroie | Disponible | Voir la pièce |
| 7 | SGS532936362163 | Guide | Disponible | Voir la pièce |
| 8 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 8.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.2 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 10 | SGN311214012 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN309579509 | Vis | Disponible | Voir la pièce |
| 12 | SGS532912962633 | Châssis | Disponible | Voir la pièce |
| 13 | SGN311120503 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN532150733 | Poulie | Disponible | Voir la pièce |
| 17 | SG947532150544 | Bague | Disponible | Voir la pièce |
| 18 | SGS532913322763 | Support | Disponible | Voir la pièce |
| 19 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 21 | SGS532013412973R | Vis | Non reliée | |
| 22 | SGN309203528 | Vis | Disponible | Voir la pièce |
| 23 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 26 | SGS532094214183 | Bague | Disponible | Voir la pièce |
| 27 | SG947309201512 | Vis hex | Disponible | Voir la pièce |
| 28 | SGN000532133 | Chambre a aire | Disponible | Voir la pièce |
| 29 | SGN325111023 | Bandage roue | Disponible | Voir la pièce |
| 30 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 31 | SGN274161024 | Bandage | Disponible | Voir la pièce |
| 32 | SGN309203528 | Vis | Disponible | Voir la pièce |
| 33 | SGS532094214513 | Bague | Disponible | Voir la pièce |
| 34 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 35 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 36 | SGN311120503 | Rondelle | Disponible | Voir la pièce |

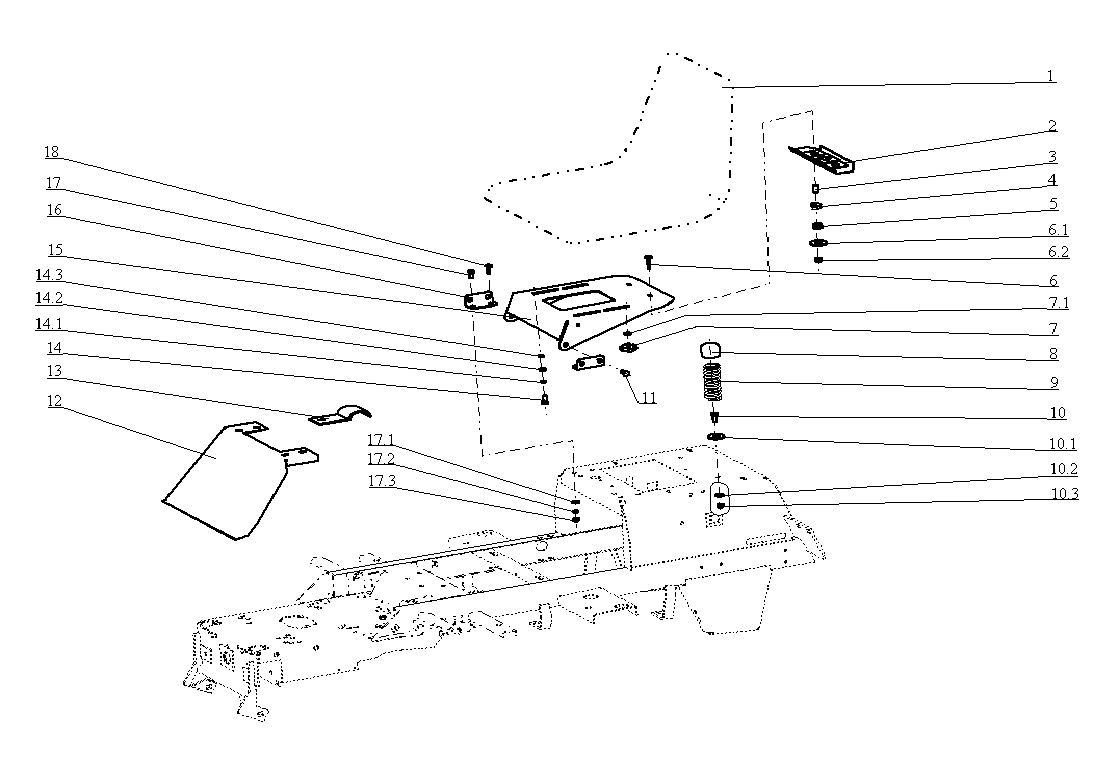

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 2 | SGS532980712323 | Levier | Disponible | Voir la pièce |
| 3 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 3.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 3.2 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080412363 | Support | Disponible | Voir la pièce |
| 5 | SGS532980442213 | Levier | Disponible | Voir la pièce |
| 6 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 7 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 8 | SGS532980512573 | Pedale | Disponible | Voir la pièce |
| 9 | SGN309203530 | Vis | Disponible | Voir la pièce |
| 9.1 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 10.1 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN315238050 | Pivot | Disponible | Voir la pièce |
| 12 | SG532980365183 | Kit masselotes | Disponible | Voir la pièce |
| 13 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 14 | SGN532151121 | Bielle | Disponible | Voir la pièce |
| 15 | SGS532113403863 | Support | Disponible | Voir la pièce |
| 16 | SGS532092303943 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 17.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 17.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 17.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN532150507 | Vis | Disponible | Voir la pièce |
| 18.1 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN315231240 | Ressort | Disponible | Voir la pièce |
| 20 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 22 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 23 | SGS532195203503 | Entretoise | Disponible | Voir la pièce |
| 24 | SGS532092207393 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN532991052 | Transmission K46 | Disponible | Voir la pièce |
| 25.1 | SGN532150376 | Ventilateur | Disponible | Voir la pièce |
| 25.2 | SG000000070141 | Rondelle | Disponible | Voir la pièce |
| 25.3 | SGS000000070407 | Poulie | Non reliée | |
| 25.4 | SG000000070134 | Rondelle | Disponible | Voir la pièce |
| 26 | SG947309203506 | Vis | Disponible | Voir la pièce |
| 26.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 26.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 27.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 28.1 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 28.2 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 29 | SGS532113403913 | Support | Disponible | Voir la pièce |
| 30 | SGN532150724 | Levier | Disponible | Voir la pièce |
| 31 | SGN442073023 | Angulaire | Disponible | Voir la pièce |
| 33 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 36 | SGS532913368443 | Support | Disponible | Voir la pièce |
| 37 | SGS532980512583 | Pedale | Disponible | Voir la pièce |
| 38 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 39 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 40 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 41 | SGN532150725 | Entretoise | Disponible | Voir la pièce |
| 42 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 43 | SGN532150541 | Bague | Disponible | Voir la pièce |
| 44 | SGS532980442243 | Pedale de frein | Disponible | Voir la pièce |
| 45 | SGN315231160 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532037322183 | Engrenage | Disponible | Voir la pièce |
| 2 | SGN722643016 | Crochet | Disponible | Voir la pièce |
| 3 | SGN532150049 | Poignee | Disponible | Voir la pièce |
| 4 | SGS532980522163 | Levier | Disponible | Voir la pièce |
| 5 | SGN315238034 | Tige | Disponible | Voir la pièce |
| 6 | SGN315231158 | Ressort | Disponible | Voir la pièce |
| 7 | SGS532037322113 | Plaquette | Disponible | Voir la pièce |
| 8 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 8.1 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 9.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 9.2 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 10 | SGS532113414183 | Support | Disponible | Voir la pièce |
| 11 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 11 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 12 | SGS532980462853 | Bras complet | Disponible | Voir la pièce |
| 13 | SGN315238041 | Pivot | Disponible | Voir la pièce |
| 14 | SGN532150719 | Entretoise | Disponible | Voir la pièce |
| 15 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 17 | SGS532038102853 | Arbre | Disponible | Voir la pièce |
| 18 | SGN309501568 | Vis | Disponible | Voir la pièce |
| 18.1 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | SGN532150507 | Vis | Disponible | Voir la pièce |
| 19.1 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 19.2 | SGS532195203273 | Entretoise | Disponible | Voir la pièce |
| 20 | SG532150537 | Bague | Disponible | Voir la pièce |
| 21 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 22 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 23 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 24 | SGS532980508203 | Bras de levage | Disponible | Voir la pièce |
| 25 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 26 | SGS532114327223 | Kit masselotes | Disponible | Voir la pièce |
| 27 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 27.1 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 28 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 29 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 30 | SGN315231165 | Ressort | Disponible | Voir la pièce |
| 31 | SGN309599018 | Vis | Disponible | Voir la pièce |
| 32 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311120503 | Rondelle | Disponible | Voir la pièce |

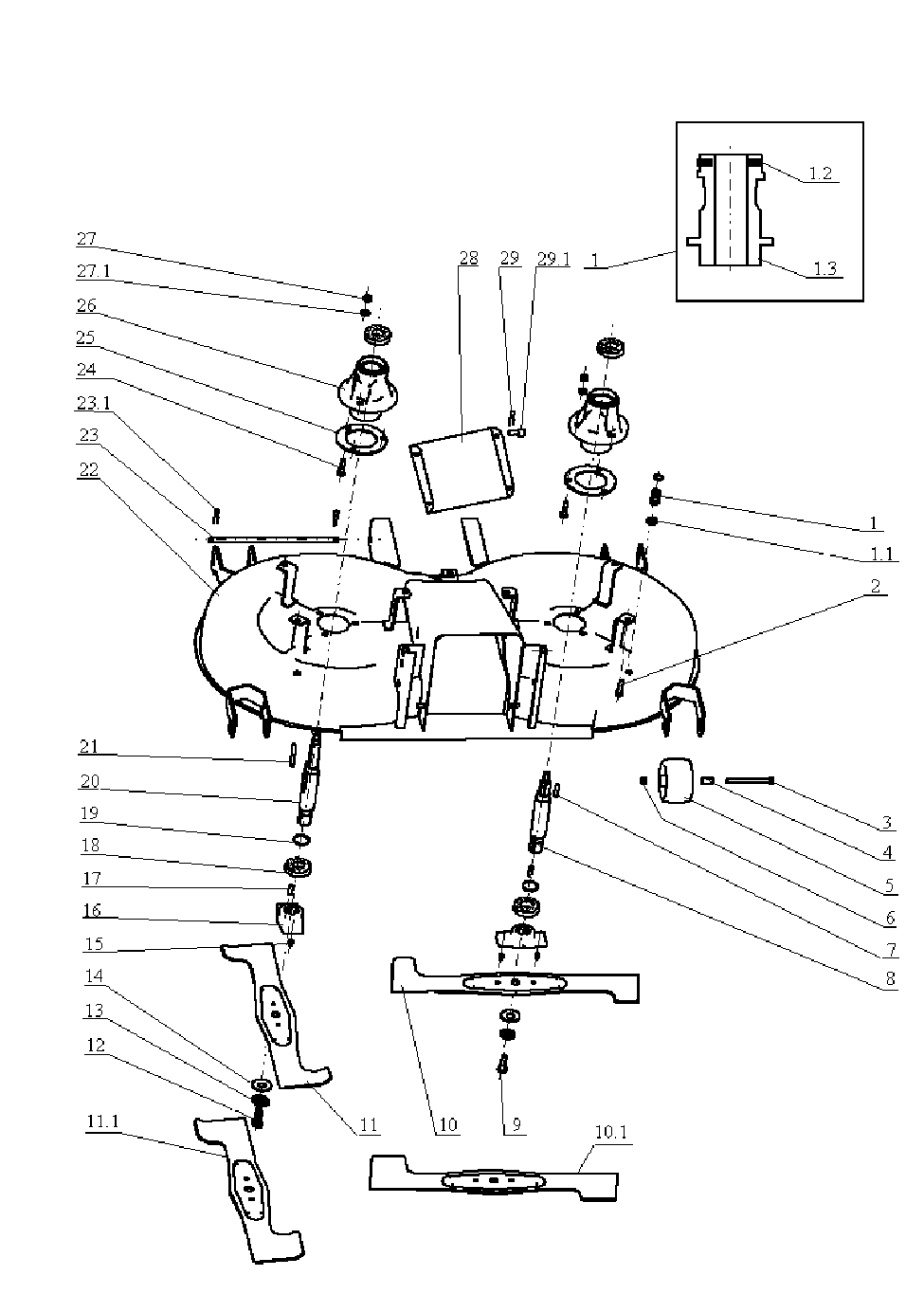

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 1 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 1.1 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 1.2 | SG947273111054 | Bague | Disponible | Voir la pièce |
| 1.3 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 2 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 3 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 4 | SGN532150539 | Entretoise | Disponible | Voir la pièce |
| 5 | SGS532916252013 | Rouleau | Non reliée | |
| 6 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN311726009 | Clavette | Disponible | Voir la pièce |
| 8 | SGS532038128023 | Arbre | Disponible | Voir la pièce |
| 9 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 10 | SGS532050422113 | Lame right | Disponible | Voir la pièce |
| 10.1 | SGS532050422483 | Lame soufflante | Disponible | Voir la pièce |
| 11 | SGS532050422103 | Lame left | Disponible | Voir la pièce |
| 11.1 | SGS532050422473 | Lame soufflante | Disponible | Voir la pièce |
| 12 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 13 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 15 | 68120041 | Pivot | Disponible | Voir la pièce |
| 16 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 17 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 18 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 19 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 20 | SGS532038128033 | Arbre | Disponible | Voir la pièce |
| 21 | SGN311726019 | Ressort | Disponible | Voir la pièce |
| 22 | SGS532950472183R | Plateau de coupe | Non reliée | |
| 23 | SG532193102893 | Pivot | Disponible | Voir la pièce |
| 23.1 | SGN315238035 | Pivot | Disponible | Voir la pièce |
| 24 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 25 | SGS532098203373 | Joint | Disponible | Voir la pièce |
| 26 | SGS532038523833 | Moyeu | Disponible | Voir la pièce |
| 27 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 28 | SG532080503503 | Suspension | Disponible | Voir la pièce |
| 29 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 29.1 | SG311613002 | Pivot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 40 | SGN272731212 | Courroie | Disponible | Voir la pièce |
| 41 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 42 | SGS532113402353 | Levier | Disponible | Voir la pièce |
| 43 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 44 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 45 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 47 | SGS532093212633 | Pivot | Disponible | Voir la pièce |
| 48 | SGS532913422403 | Support complet | Disponible | Voir la pièce |
| 49 | SGN309503557 | Vis | Disponible | Voir la pièce |
| 49.1 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 50 | SGN532150210 | Couverture | Disponible | Voir la pièce |
| 51 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 51.1 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 52 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 53 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 54 | SGN532150836 | Poulie | Disponible | Voir la pièce |
| 55 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 55.1 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 55.2 | SGS532914412313 | Ecrou | Disponible | Voir la pièce |
| 56 | SGS532092207533 | Rondelle | Disponible | Voir la pièce |
| 57 | SGS532093118253 | Pivot | Disponible | Voir la pièce |
| 58 | SGS532092207703 | Rondelle | Disponible | Voir la pièce |
| 59 | SGS532096303973 | Support | Disponible | Voir la pièce |
| 60 | SG532985423313 | Plaquette | Disponible | Voir la pièce |
| 61 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 62 | SGS532092303963 | Support | Disponible | Voir la pièce |
| 63 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 64 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 65 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 65.1 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 65.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 65.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 66 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 67 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 67.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 67.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 68 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 69 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 70 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 71 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 72 | SGN272211006 | Courroie | Disponible | Voir la pièce |
| 73 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 74 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 75 | SGN532150559 | Couvercle | Disponible | Voir la pièce |
| 76 | SGS532985402733 | Joint | Disponible | Voir la pièce |
| 77 | SGN532150165 | Poulie | Disponible | Voir la pièce |
| 78 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 79 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 80 | SGN532150520 | Rondelle | Disponible | Voir la pièce |
| 81 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 82 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 83 | SGN315231193 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974432323 | Support | Disponible | Voir la pièce |
| 2 | SGS532096362013 | Joint | Disponible | Voir la pièce |
| 3 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 3.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 3.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 3.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532974432363 | Support | Disponible | Voir la pièce |
| 5 | SG532113402453 | Support | Disponible | Voir la pièce |
| 6 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 6.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 6.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 6.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532085352033 | Plaquette | Disponible | Voir la pièce |
| 8 | SGN309019520 | Vis | Disponible | Voir la pièce |
| 8.1 | SGN311120530 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309203559 | Vis | Disponible | Voir la pièce |
| 9.1 | SGN311120513 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 11 | SG532014102103 | Pivot | Disponible | Voir la pièce |
| 12 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 13 | SG947309231529 | Vis | Disponible | Voir la pièce |
| 14 | SGN315231195 | Ressort | Disponible | Voir la pièce |
| 15 | SGS532913462413 | Support | Disponible | Voir la pièce |
| 16 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 16.1 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 17 | SGS532113403233 | Support | Disponible | Voir la pièce |
| 18 | SGS532974472683 | Tunnel | Disponible | Voir la pièce |
| 19 | SGN309231502 | Vis | Disponible | Voir la pièce |
| 19.1 | SGN311120505 | Ecrou | Disponible | Voir la pièce |
| 20 | SGS532115308573 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN273192015 | Fermature | Disponible | Voir la pièce |
| 22 | SGS532974422193 | Deflecteur | Disponible | Voir la pièce |
| 23 | SGN309503005 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151120 | Poignee | Disponible | Voir la pièce |
| 2 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 3 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 3.1 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 4.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 4.2 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 4.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 5 | SGN532150135 | Bac | Disponible | Voir la pièce |
| 6 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 6.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 6.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532974472293 | Cadre superieur | Disponible | Voir la pièce |
| 8 | SGS532074422263 | Renforcement | Disponible | Voir la pièce |
| 9 | SGS532074422273 | Renforcement | Disponible | Voir la pièce |
| 10 | SGS532074262013 | Tuyau | Disponible | Voir la pièce |
| 11 | SGN309203556 | Vis | Disponible | Voir la pièce |
| 11.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 11.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 12 | SGS532974462013 | Châssis | Disponible | Voir la pièce |
| 13 | SGS532074262023 | Châssis | Disponible | Voir la pièce |
| 14 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 14.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 14.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 15 | SGS532974442013 | Châssis | Disponible | Voir la pièce |
| 16 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 16.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 16.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 17.1 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 17.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 18.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 18.2 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 19 | SG532980202103 | Poignee | Disponible | Voir la pièce |
| 20 | SGN532150193R | Couvercle (rouge) | Non reliée | |
| 21 | SGS532097402153 | Plaquette | Disponible | Voir la pièce |
| 22 | - | N | Non reliée | |
| 22.1 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 5 | SGN315238005 | Pivot | Disponible | Voir la pièce |
| 6 | SGS532013424353 | Support | Disponible | Voir la pièce |
| 7 | SGN273121027 | Bague | Disponible | Voir la pièce |
| 8 | SGS532013424373 | Renforcement | Disponible | Voir la pièce |
| 9 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 9.1 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 9.2 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 9.3 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN273121036 | Bague | Disponible | Voir la pièce |
| 11 | SGS532980472093 | Colonne de direction | Disponible | Voir la pièce |
| 11.1 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 11.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 11.3 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309251511 | Vis | Disponible | Voir la pièce |
| 13.1 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 14 | SGS532096342153 | Joint | Disponible | Voir la pièce |
| 15 | SGS532096342053 | Cable | Non reliée | |
| 16 | SGN532150612 | Panneau | Disponible | Voir la pièce |
| 17 | SGN532150238 | Bouchon | Disponible | Voir la pièce |
| 19 | SGN321841059 | Boite | Disponible | Voir la pièce |
| 20 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 20.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 20.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 21 | SGN443821004 | Volant | Non reliée | |
| 21.1 | SGN315238031 | Pivot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150991 | Siege | Disponible | Voir la pièce |
| 2 | SGS532983362153 | Porte-interrupteur | Disponible | Voir la pièce |
| 3 | SGN532150442 | Entretoise | Disponible | Voir la pièce |
| 4 | SGN315231194 | Ressort | Disponible | Voir la pièce |
| 5 | SGN722643019 | Couvercle | Disponible | Voir la pièce |
| 6 | SGN309019519 | Vis | Disponible | Voir la pièce |
| 6.1 | SGN311212520 | Rondelle | Disponible | Voir la pièce |
| 6.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 7 | SGN532150213 | Ecrou | Disponible | Voir la pièce |
| 7.1 | SGN311213503 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 9 | SGN315231124 | Ressort | Disponible | Voir la pièce |
| 10 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 10.1 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 10.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10.3 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 12 | SGS532018322413 | Couvercle | Disponible | Voir la pièce |
| 13 | SGS532113413453 | Bague | Disponible | Voir la pièce |
| 14 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 14.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 14.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 14.3 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 15 | SGS532018472433 | Support siege | Disponible | Voir la pièce |
| 16 | SGS532113402403B | Support | Non reliée | |
| 17 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 17.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 17.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 17.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN309503518 | Screw | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 19 | SGN532150611 | Capot | Disponible | Voir la pièce |
| 23 | SGN532150609R | Protection | Non reliée | |
| 24 | SGN309578502 | Vis | Disponible | Voir la pièce |
| 24.1 | SGN311219501 | Rondelle | Disponible | Voir la pièce |
| 24.2 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 24.3 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 24.4 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN309203518 | Vis | Disponible | Voir la pièce |
| 25.1 | SGN311210506 | Rondelle | Disponible | Voir la pièce |
| 25.2 | SGN311212518 | Rondelle | Disponible | Voir la pièce |
| 25.3 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 26 | SGN532150610 | Protection | Disponible | Voir la pièce |
| 27 | SGN309578502 | Vis | Disponible | Voir la pièce |
| 27.1 | SGN311219501 | Rondelle | Disponible | Voir la pièce |
| 27.2 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 27.3 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 27.4 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 28 | SG532018473563 | Vis | Disponible | Voir la pièce |
| 29 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 29.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 29.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 29.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 30 | SG947309203507 | Vis | Disponible | Voir la pièce |
| 30.1 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 30.2 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 31 | SG532913368453 | Etrier | Disponible | Voir la pièce |
| 32 | SGS532913402953 | Support | Disponible | Voir la pièce |
| 33 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 33.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 33.2 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 34 | SGS532918452103 | Pare-chocs | Disponible | Voir la pièce |
| 35 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 36 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 36.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 36.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 36.3 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 37 | SG532918462113 | Support | Disponible | Voir la pièce |
| 38 | SG532913368273 | Etrier | Disponible | Voir la pièce |
| 39 | SGN309019521 | Vis | Disponible | Voir la pièce |
| 39.1 | SGN311212511 | Rondelle | Disponible | Voir la pièce |
| 39.2 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 39.3 | SGN311120506 | Ecrou | Disponible | Voir la pièce |
| 39.4 | SGS532096203923 | Rondelle | Disponible | Voir la pièce |

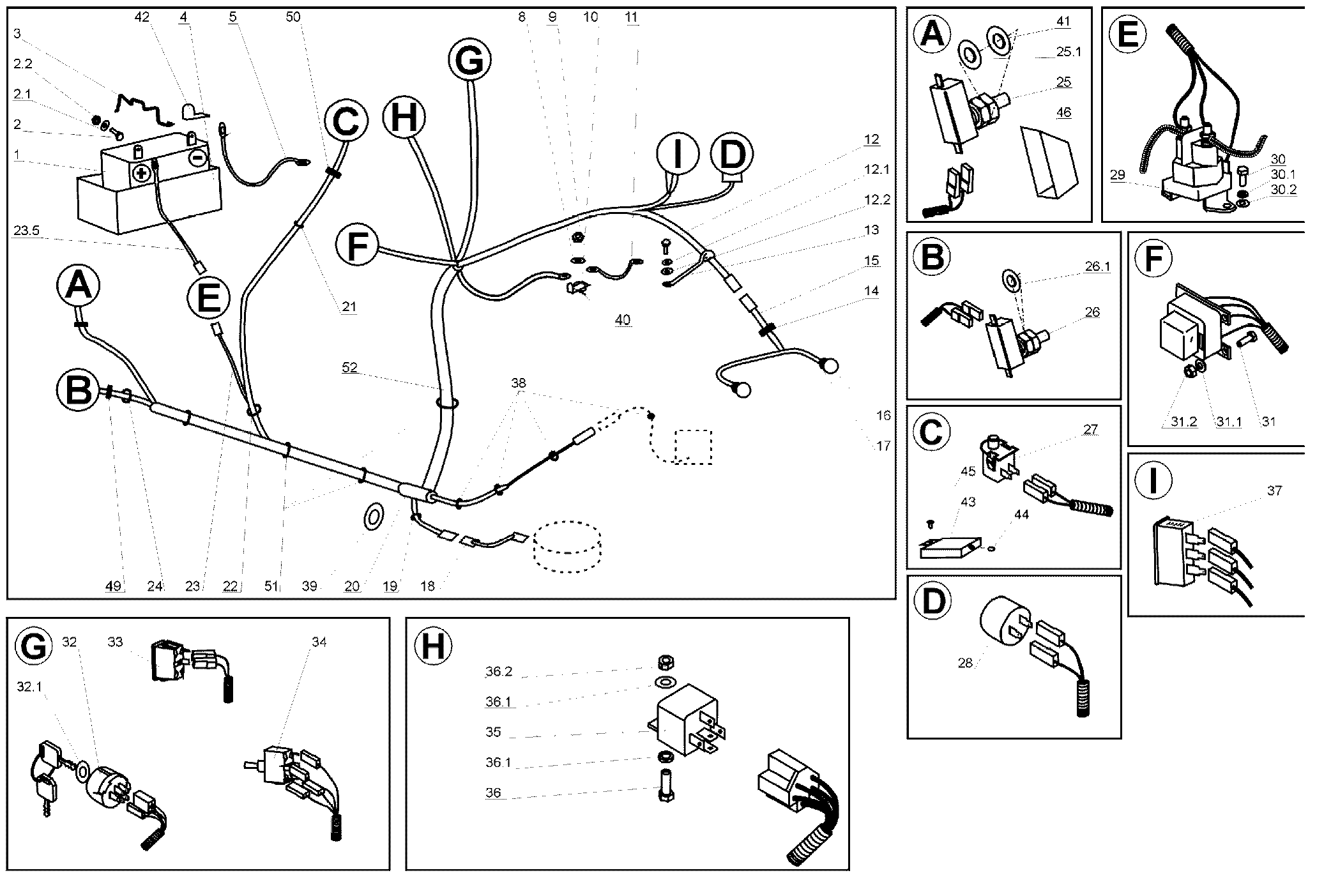

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN346211006R | Batterie | Non reliée | |
| 2 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 2.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 2.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | SGN532880041 | Support | Disponible | Voir la pièce |
| 4 | SGN232130001 | Boitier batterie | Disponible | Voir la pièce |
| 5 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 8 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 10 | SGS532113402583 | Support | Disponible | Voir la pièce |
| 11 | SGN341271006 | Conducteur | Disponible | Voir la pièce |
| 12 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 12.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 12.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN532150125 | Support | Disponible | Voir la pièce |
| 14 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 15 | SGN341271036 | Ampoule | Disponible | Voir la pièce |
| 16 | SGN347224006 | Ampoule | Disponible | Voir la pièce |
| 17 | SGN443953001 | Support | Disponible | Voir la pièce |
| 18 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 19 | SGN273121029 | Bague | Disponible | Voir la pièce |
| 20 | SG947341271087 | Cable | Disponible | Voir la pièce |
| 21 | SGN273121036 | Bague | Disponible | Voir la pièce |
| 22 | SGN273121036 | Bague | Disponible | Voir la pièce |
| 23 | SGN341271004 | Cable | Disponible | Voir la pièce |
| 23.5 | SGN341271005 | Conducteur | Disponible | Voir la pièce |
| 24 | SGN321841071 | Fourchette | Disponible | Voir la pièce |
| 25 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 25.1 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 26.1 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 28 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 29 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 30 | SG309203501 | Vis | Disponible | Voir la pièce |
| 30.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 30.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 31.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 31.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN443861005 | Accul | Disponible | Voir la pièce |
| 32.1 | SGS532092207513 | Rondelle | Disponible | Voir la pièce |
| 33 | SG947345329017 | Interrupteur | Disponible | Voir la pièce |
| 34 | SGN000532039 | Interrupteur | Disponible | Voir la pièce |
| 35 | SGN443811004 | Rele | Disponible | Voir la pièce |
| 36 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 36.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 36.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 36.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 37 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 38 | SGN321841071 | Fourchette | Disponible | Voir la pièce |
| 39 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 40 | SGN532150207 | Bande | Disponible | Voir la pièce |
| 41 | SGN311219498 | Rondelle | Disponible | Voir la pièce |
| 42 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 43 | SGS532085427153 | Siege | Non reliée | |
| 44 | SGN273121035 | Bague | Disponible | Voir la pièce |
| 45 | SGN311691001 | Rivet | Disponible | Voir la pièce |
| 46 | SGS532085427173 | Couvercle | Non reliée | |
| 49 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 50 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 51 | SGN532150207 | Bande | Disponible | Voir la pièce |
| 52 | SG947286134002 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N321841089 | Bouchon de coupe | Disponible | Voir la pièce |
| 2 | S532115203633 | Tube | Disponible | Voir la pièce |
| 3 | S532913322943 | Support | Disponible | Voir la pièce |
| 4 | S532980463363 | Levier | Disponible | Voir la pièce |
| 5 | N532150913 | Poignée | Disponible | Voir la pièce |
| 6 | N315238035 | Goupille | Disponible | Voir la pièce |
| 6 | N315238035 | Goupille | Disponible | Voir la pièce |
| 7 | N309503559 | Vis | Disponible | Voir la pièce |
| 8 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 9 | N309503543 | Vis | Disponible | Voir la pièce |
| 10 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 10 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 11 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 12 | N315231258 | Ressort | Disponible | Voir la pièce |
| 13 | N532150914 | Appui | Disponible | Voir la pièce |
| 14 | N309203521 | Vis | Disponible | Voir la pièce |
