Vue Éclatée 453 BP Ergo
Retrouvez les pièces détachées, références et repères disponibles pour 453 BP Ergo.

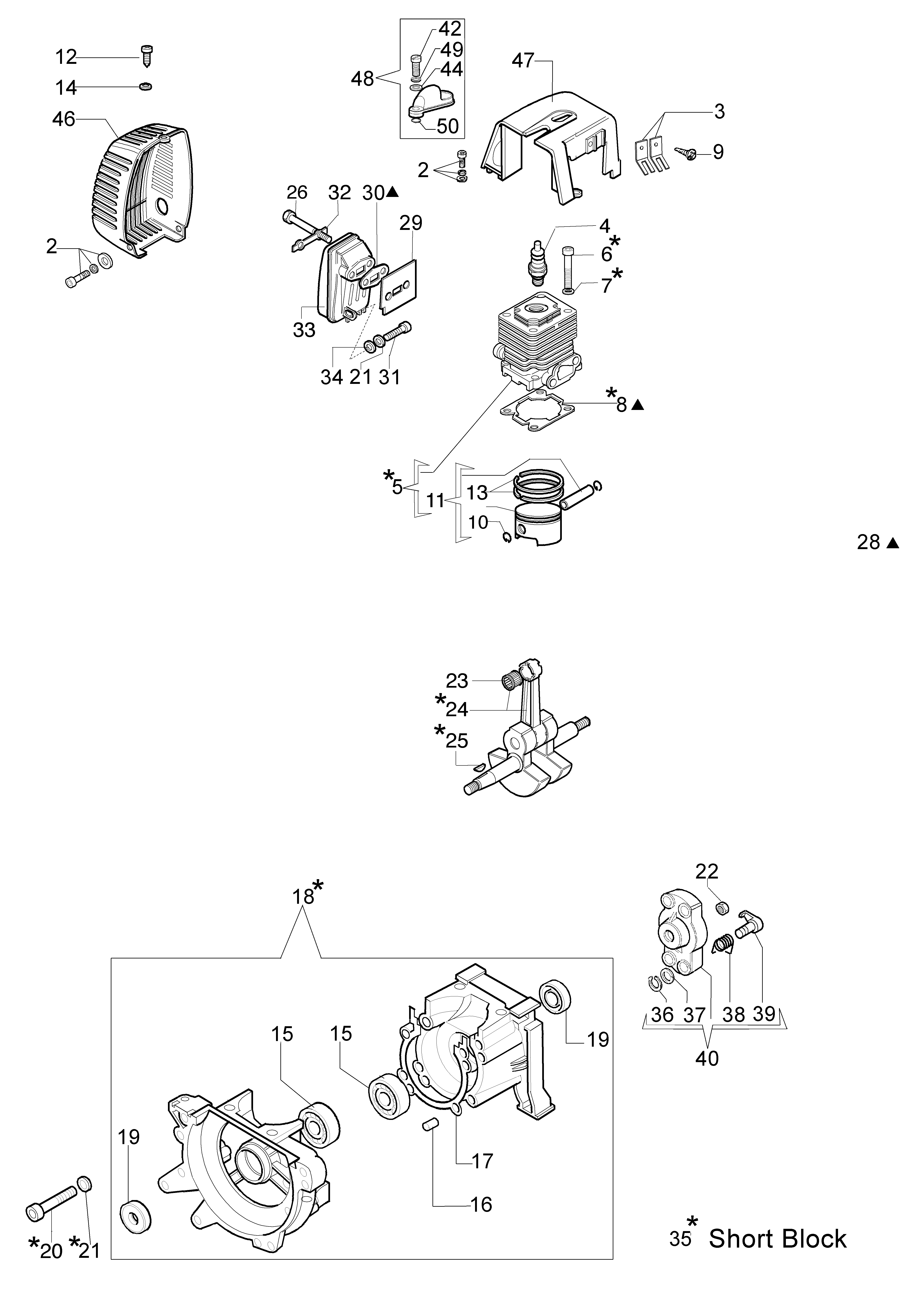

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 4175089AR | Vis | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 4 | 3055115R | Bougie | Non reliée | |
| 5 | 61112176 | Cylindre compl. Ø45 | Disponible | Voir la pièce |
| 6 | 3801034 | Vis | Non reliée | |
| 7 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 8 | 61110005R | Joint | Disponible | Voir la pièce |
| 9 | 3960030R | Vis | Disponible | Voir la pièce |
| 10 | 007201198R | Bague | Disponible | Voir la pièce |
| 10 | 4191005 | Bague | Disponible | Voir la pièce |
| 11 | 61112036C | Piston complet Ø45 | Disponible | Voir la pièce |
| 12 | 3960017AR | Vis | Disponible | Voir la pièce |
| 13 | 50080013R | Segment | Disponible | Voir la pièce |
| 14 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 15 | 3034012R | Roulement | Non reliée | |
| 15 | 3034012R | Roulement | Non reliée | |
| 16 | 3023008R | Goupille | Disponible | Voir la pièce |
| 17 | 4191012R | Joint | Disponible | Voir la pièce |
| 18 | 61110145A | Carter moteur complet | Disponible | Voir la pièce |
| 19 | 3050015AR | Bague | Non reliée | |
| 19 | 3050015AR | Bague | Non reliée | |
| 20 | 3801035 | Vis | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 22 | 3933038 | Ecrou | Disponible | Voir la pièce |
| 23 | 3037014R | Roulement | Disponible | Voir la pièce |
| 24 | 4191214 | Vilebrequin | Disponible | Voir la pièce |
| 25 | 3028013R | Clavette | Disponible | Voir la pièce |
| 26 | 3806054AR | Vis | Disponible | Voir la pièce |
| 28 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 29 | 61110046R | Joint | Non reliée | |
| 30 | 61110054R | Joint | Disponible | Voir la pièce |
| 31 | 3801011R | Vis | Disponible | Voir la pièce |
| 32 | 61110017R | Bride | Disponible | Voir la pièce |
| 33 | 61110012FR | Pot | Disponible | Voir la pièce |
| 33 | 62030006R | Pot pour poignées | Disponible | Voir la pièce |
| 34 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 35 | 61112043AR | Short block | Non reliée | |
| 36 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 37 | 3064010R | Bague | Disponible | Voir la pièce |
| 38 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 39 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 40 | 4191143R | Entraineur | Disponible | Voir la pièce |
| 42 | 3908032R | Vis | Disponible | Voir la pièce |
| 44 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 46 | 61110230BR | Couvre-pot | Disponible | Voir la pièce |
| 47 | 61110032BR | Capot cylindre | Disponible | Voir la pièce |
| 48 | 61112162BR | Protection | Disponible | Voir la pièce |
| 49 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 50 | 008200282R | Bague or | Disponible | Voir la pièce |

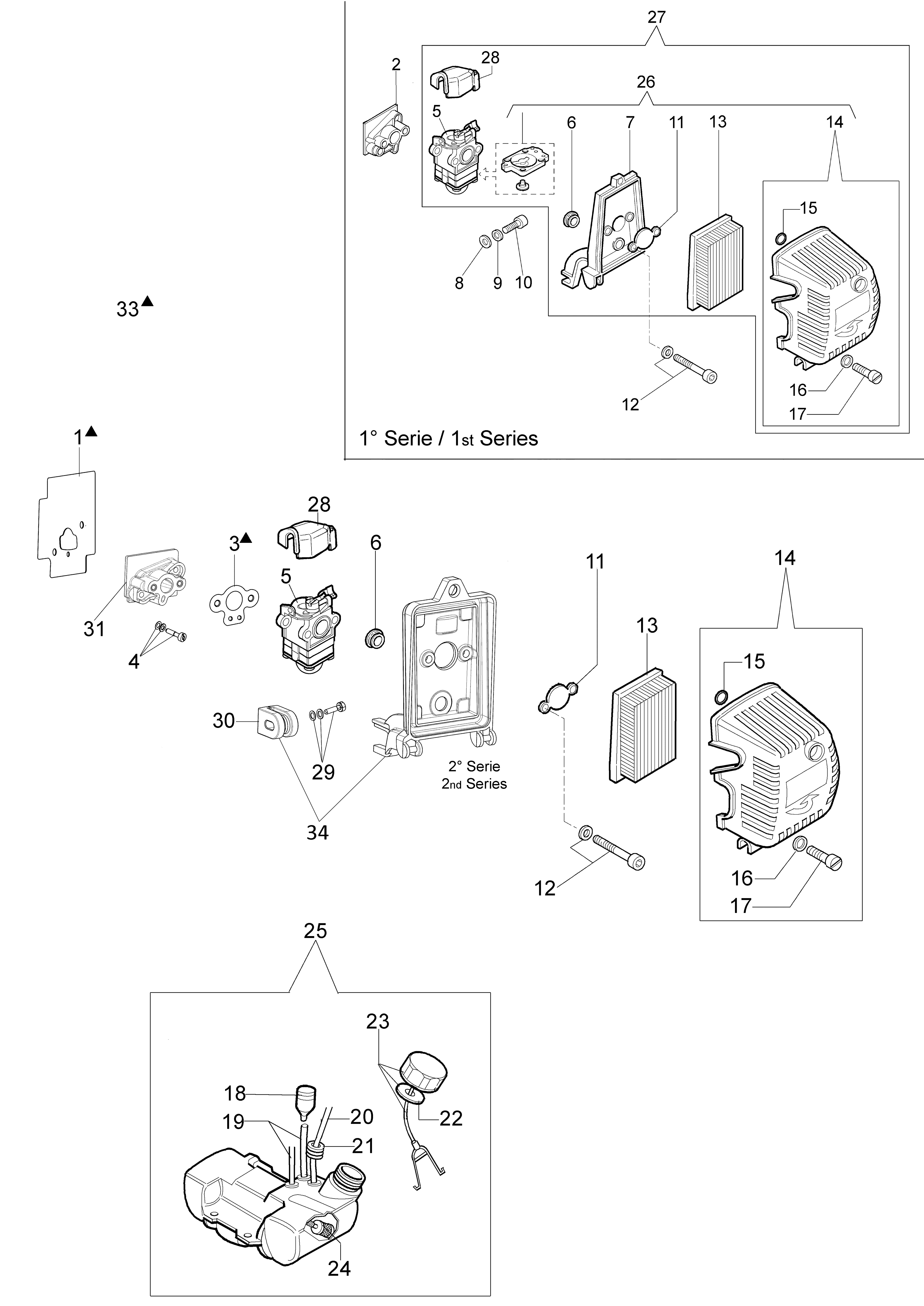

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110006DR | Joint | Disponible | Voir la pièce |
| 2 | 61110279AR | Bride termique | Non reliée | |
| 3 | 61110008CR | Joint | Disponible | Voir la pièce |
| 4 | 4175089AR | Vis | Non reliée | |
| 5 | 2318846DR | Carburateur WYK-232A | Non reliée | |
| 5 | 2318846DR | Carburateur WYK-232A | Non reliée | |
| 6 | 61120022 | Joint | Disponible | Voir la pièce |
| 6 | 61120022 | Joint | Disponible | Voir la pièce |
| 7 | 61120024AR | Support filtre | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 10 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 11 | 61120020A | Bride | Disponible | Voir la pièce |
| 11 | 61120020A | Bride | Disponible | Voir la pièce |
| 12 | 61112005R | Vis | Non reliée | |
| 12 | 61112005R | Vis | Non reliée | |
| 13 | 61120018R | Filtre aire | Non reliée | |
| 13 | 61120018R | Filtre aire | Non reliée | |
| 14 | 61122022BR | Couvercle filtre air | Non reliée | |
| 14 | 61122022BR | Couvercle filtre air | Non reliée | |
| 15 | 008200282R | Bague or | Disponible | Voir la pièce |
| 15 | 008200282R | Bague or | Disponible | Voir la pièce |
| 16 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 17 | 3908036R | Vis | Non reliée | |
| 17 | 3908036R | Vis | Non reliée | |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 19 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 20 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 21 | 4161211R | Passetube | Disponible | Voir la pièce |
| 22 | 61070006R | Joint | Disponible | Voir la pièce |
| 23 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 24 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 25 | 61110267AR | Reservoir | Non reliée | |
| 26 | 61120025B | Kit aspiration | Disponible | Voir la pièce |
| 27 | 62030079A | Kit carburateur WYK-232A | Disponible | Voir la pièce |
| 28 | 61120067R | Couvercle | Disponible | Voir la pièce |
| 28 | 61120067R | Couvercle | Disponible | Voir la pièce |
| 29 | 4175089AR | Vis | Non reliée | |
| 30 | 61110265AR | Bague | Non reliée | |
| 31 | 61110279AR | Bride termique | Non reliée | |
| 33 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 33 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 33 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 34 | 61110278 | Kit support filtre à air | Disponible | Voir la pièce |

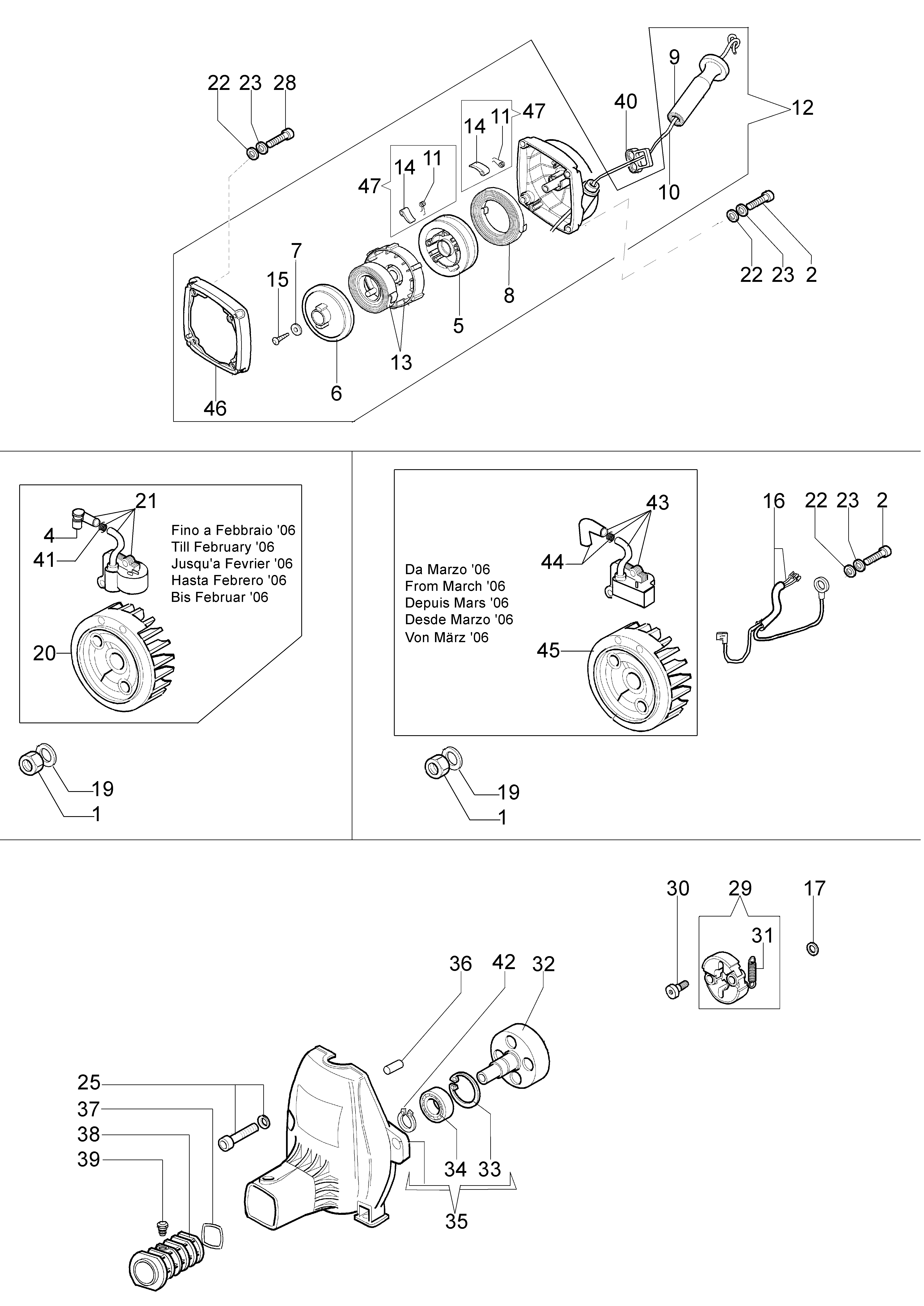

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3912012R | Ecrou | Non reliée | |
| 1 | 3912012R | Ecrou | Non reliée | |
| 2 | 3801013R | Vis | Disponible | Voir la pièce |
| 2 | 3801013R | Vis | Disponible | Voir la pièce |
| 4 | 094100014 | Capot de bougie | Disponible | Voir la pièce |
| 5 | 62030010 | Poulie | Disponible | Voir la pièce |
| 6 | 62030016AR | Actionateur | Non reliée | |
| 7 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 8 | 62030009R | Ressort | Disponible | Voir la pièce |
| 9 | 62030011R | Poignée de démarrage | Disponible | Voir la pièce |
| 10 | 62030096R | Cordelette | Disponible | Voir la pièce |
| 11 | 62030131R | Ressort | Disponible | Voir la pièce |
| 11 | 62030131R | Ressort | Disponible | Voir la pièce |
| 12 | 62030070ER | Demarrage complet | Disponible | Voir la pièce |
| 13 | 62032029R | Ressort de démarrage | Disponible | Voir la pièce |
| 14 | 62030130R | Cliquet | Disponible | Voir la pièce |
| 14 | 62030130R | Cliquet | Disponible | Voir la pièce |
| 15 | 3960091AR | Vis | Disponible | Voir la pièce |
| 16 | 61110105 | Cable | Disponible | Voir la pièce |
| 17 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 19 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 20 | 61120077R | Volant | Non reliée | |
| 21 | 4196142R | Bobine | Disponible | Voir la pièce |
| 22 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 22 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 22 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 25 | 3801082 | Vis | Disponible | Voir la pièce |
| 28 | 3801011R | Vis | Disponible | Voir la pièce |
| 29 | 4191153BR | Embrayage | Non reliée | |
| 30 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 31 | 4191028R | Ressort | Disponible | Voir la pièce |
| 32 | 4193005R | Cloche embrayage | Disponible | Voir la pièce |
| 33 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3035042R | Roulement | Disponible | Voir la pièce |
| 35 | 61042024CR | Carter | Non reliée | |
| 36 | 3023008R | Goupille | Disponible | Voir la pièce |
| 37 | 3049021R | Bague or | Disponible | Voir la pièce |
| 38 | 62010001AR | Adaptateur | Disponible | Voir la pièce |
| 39 | 62010005R | Pivot | Disponible | Voir la pièce |
| 40 | 62030019AR | Plaquette | Non reliée | |
| 41 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 42 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 43 | 61110153AR | Bobine | Disponible | Voir la pièce |
| 44 | 4098064R | Capot de bougie | Non reliée | |
| 45 | 61110292R | Volant | Disponible | Voir la pièce |
| 46 | 62030119R | Flasque | Disponible | Voir la pièce |
| 47 | 61250319R | Kit cliquet/ressort | Disponible | Voir la pièce |
| 47 | 61250319R | Kit cliquet/ressort | Disponible | Voir la pièce |

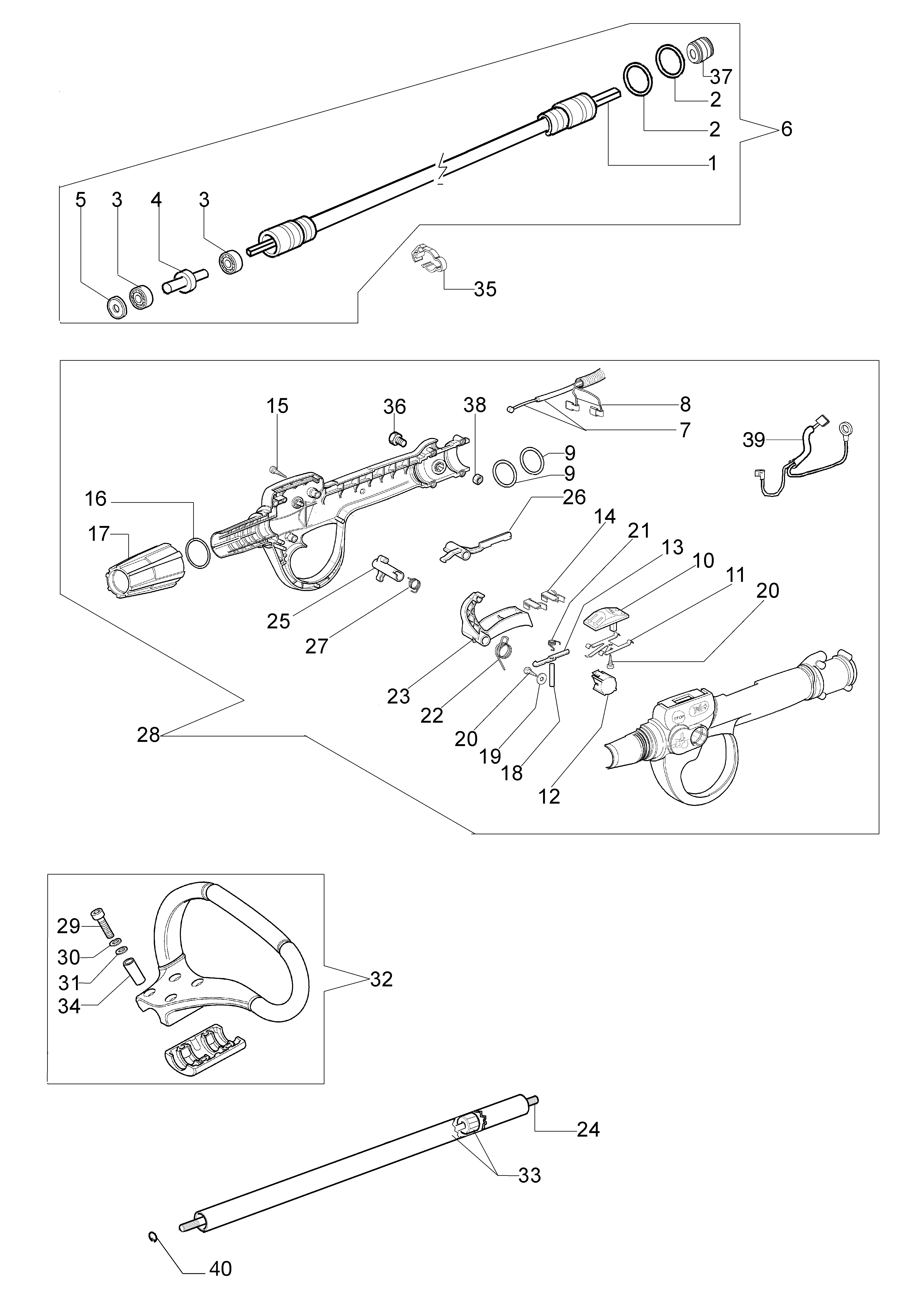

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4137005DR | Arbre trasmission | Disponible | Voir la pièce |
| 2 | 3049008R | Bague or | Disponible | Voir la pièce |
| 2 | 3049008R | Bague or | Disponible | Voir la pièce |
| 3 | 3035023R | Roulement | Non reliée | |
| 3 | 3035023R | Roulement | Non reliée | |
| 4 | 62030090AR | Connection | Disponible | Voir la pièce |
| 5 | 3050034R | Bague | Disponible | Voir la pièce |
| 6 | PR001950R | Flexible | Non reliée | |
| 7 | 62030109R | Cable accellerateur | Disponible | Voir la pièce |
| 8 | 61250291R | Cable | Disponible | Voir la pièce |
| 8 | 62030053AR | Cable | Disponible | Voir la pièce |
| 9 | 3049046R | Bague or | Disponible | Voir la pièce |
| 9 | 3049046R | Bague or | Disponible | Voir la pièce |
| 10 | 61070042 | Curseur | Disponible | Voir la pièce |
| 11 | 61040053R | Bride | Disponible | Voir la pièce |
| 12 | 62030050 | Interrupteur | Disponible | Voir la pièce |
| 13 | 62030048 | Cliquet | Disponible | Voir la pièce |
| 14 | 61040054R | Bride | Disponible | Voir la pièce |
| 15 | 3960067AR | Vis | Disponible | Voir la pièce |
| 16 | 365000115R | Bague or | Disponible | Voir la pièce |
| 17 | 62030051R | Collier | Disponible | Voir la pièce |
| 18 | 3033021 | Pivot | Disponible | Voir la pièce |
| 19 | 3918003R | Rondelle | Disponible | Voir la pièce |
| 20 | 3960061AR | Vis | Disponible | Voir la pièce |
| 20 | 3960061AR | Vis | Disponible | Voir la pièce |
| 21 | 62030049 | Ressort | Disponible | Voir la pièce |
| 22 | 61040056R | Ressort | Disponible | Voir la pièce |
| 23 | 62030047 | Levier accelerateur | Disponible | Voir la pièce |
| 24 | 62030042R | Arbre trasmission | Disponible | Voir la pièce |
| 25 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 26 | 61040050AR | Levier | Disponible | Voir la pièce |
| 27 | 61040057R | Ressort | Disponible | Voir la pièce |
| 28 | 62030129R | Poignee complete | Disponible | Voir la pièce |
| 29 | 3801015R | Vis | Disponible | Voir la pièce |
| 30 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 62030039AR | Poignee complete | Non reliée | |
| 33 | 61400388R | Tuyau | Non reliée | |
| 34 | 61170133 | Insert | Disponible | Voir la pièce |
| 35 | 62030077R | Bande | Disponible | Voir la pièce |
| 36 | 62030056AR | Vis | Disponible | Voir la pièce |
| 37 | 62030023R | Bague | Disponible | Voir la pièce |
| 38 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 39 | 61250282BR | Cable | Non reliée | |
| 40 | 3045034R | Arret | Non reliée |

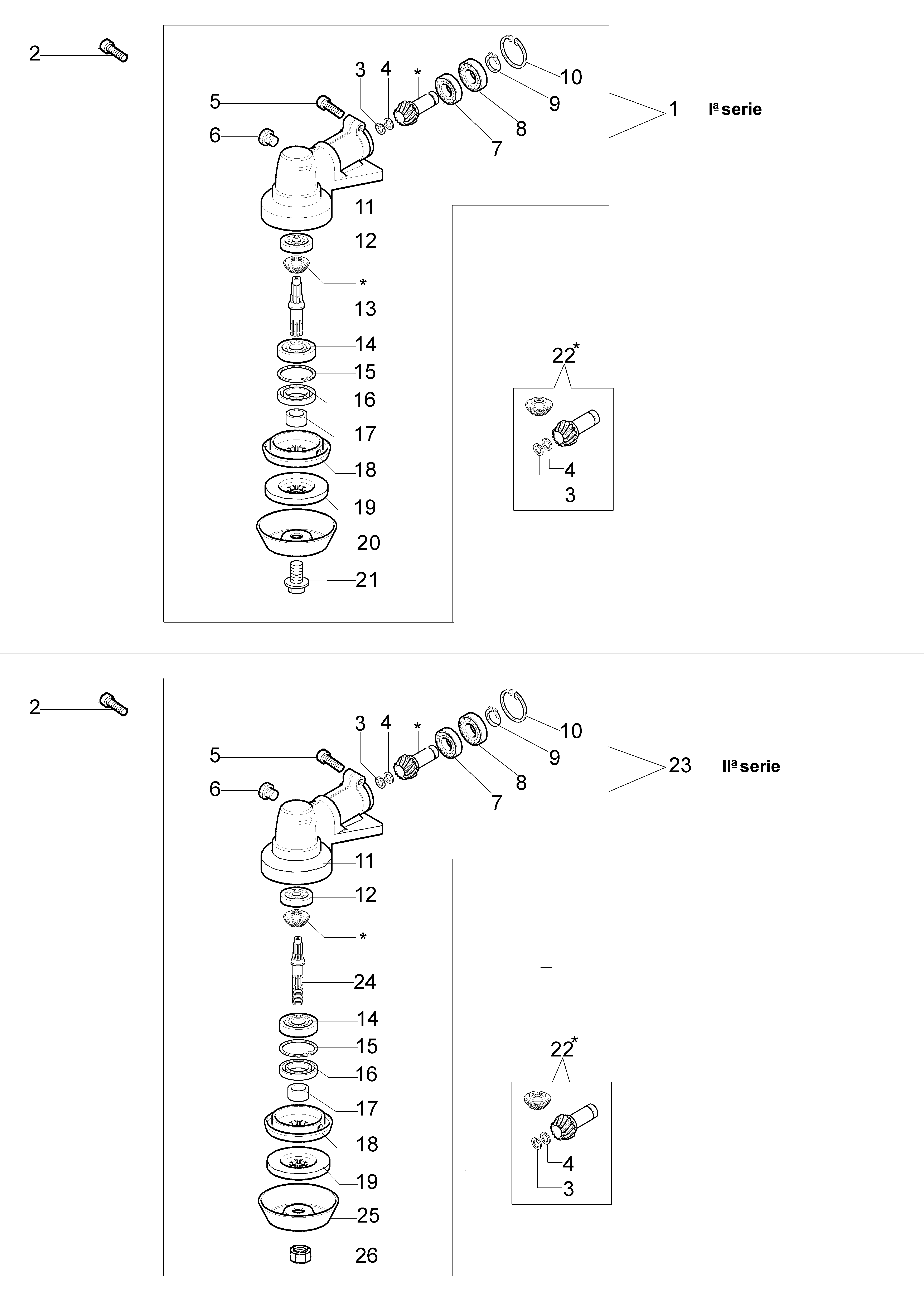

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 2 | 3901008R | Vis | Disponible | Voir la pièce |
| 2 | 3901008R | Vis | Disponible | Voir la pièce |
| 3 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 3 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 3 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 3 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 4 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 4 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 4 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 4 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 3901016 | Vis | Disponible | Voir la pièce |
| 5 | 3901016 | Vis | Disponible | Voir la pièce |
| 6 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 6 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 7 | 3034008R | Roulement | Disponible | Voir la pièce |
| 7 | 3034008R | Roulement | Disponible | Voir la pièce |
| 8 | 3035230R | Roulement | Disponible | Voir la pièce |
| 8 | 3035230R | Roulement | Disponible | Voir la pièce |
| 9 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 9 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 10 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 10 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 11 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 11 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 12 | 3034218R | Roulement | Disponible | Voir la pièce |
| 12 | 3034218R | Roulement | Disponible | Voir la pièce |
| 13 | 61040106A | Pivot | Non reliée | |
| 14 | 3034012R | Roulement | Non reliée | |
| 14 | 3034012R | Roulement | Non reliée | |
| 15 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 15 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 16 | 3050018R | Bague | Disponible | Voir la pièce |
| 16 | 3050018R | Bague | Disponible | Voir la pièce |
| 17 | 61040066R | Entretoise | Non reliée | |
| 17 | 61040066R | Entretoise | Non reliée | |
| 18 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 18 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 19 | 4179089R | Flasque | Disponible | Voir la pièce |
| 19 | 4179089R | Flasque | Disponible | Voir la pièce |
| 20 | 4100456R | Protection | Non reliée | |
| 21 | 61040074AR | Vis | Non reliée | |
| 22 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 22 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 23 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 24 | 61250054R | Pivot | Disponible | Voir la pièce |
| 25 | 61110074AR | Protection | Non reliée | |
| 26 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |

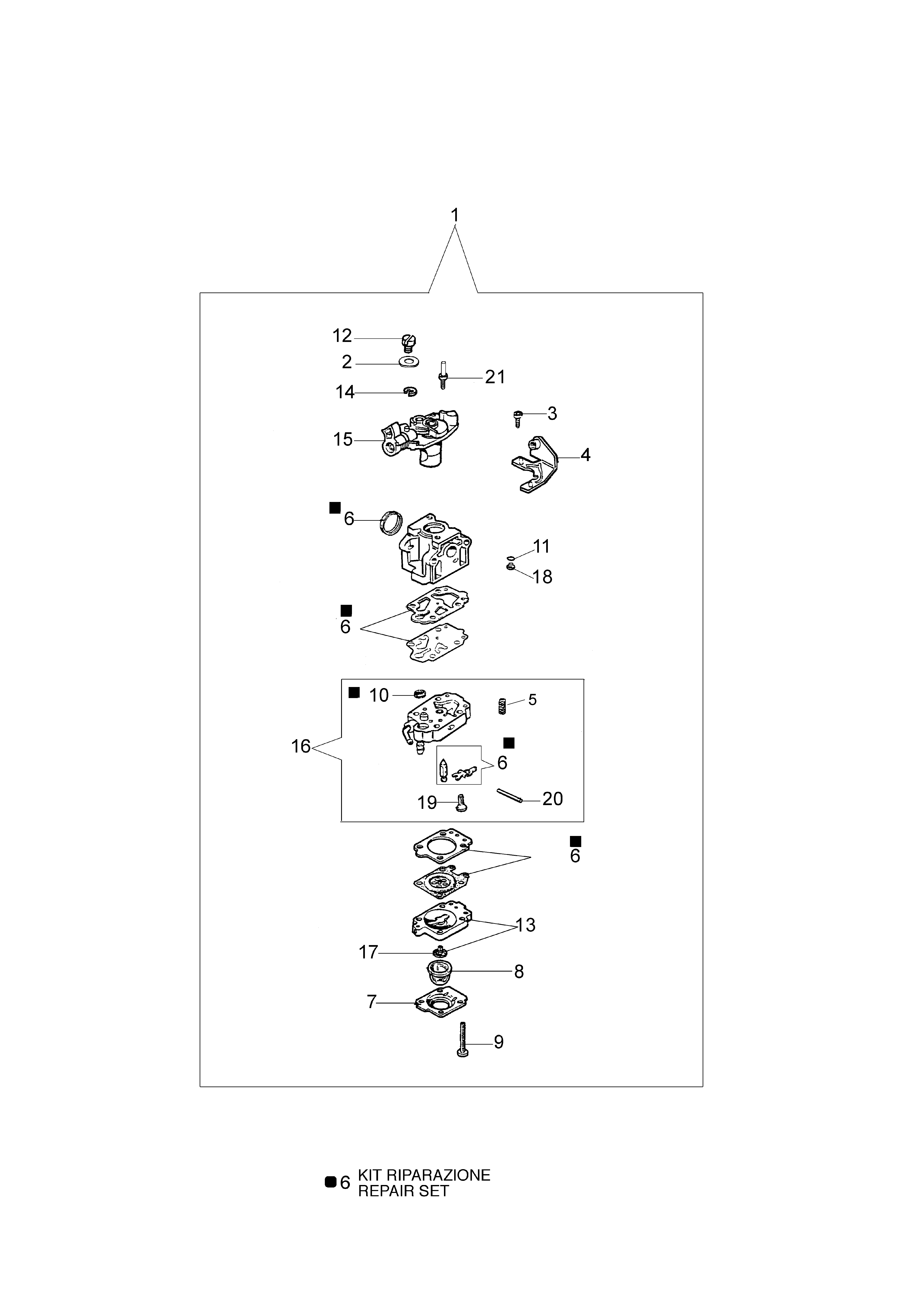

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318846DR | Carburateur WYK-232A | Non reliée | |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318969 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318971 | Soupape | Disponible | Voir la pièce |
| 16 | 2318842 | Corp pompe | Disponible | Voir la pièce |
| 17 | 2318592R | Soupape | Non reliée | |
| 18 | 2318623 | Gicleur | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 21 | 2318819 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318846DR | Carburateur WYK-232A | Non reliée | |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318969 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318971 | Soupape | Disponible | Voir la pièce |
| 16 | 2318842 | Corp pompe | Disponible | Voir la pièce |
| 17 | 2318592R | Soupape | Non reliée | |
| 18 | 2318623 | Gicleur | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 21 | 2318819 | Vis | Disponible | Voir la pièce |

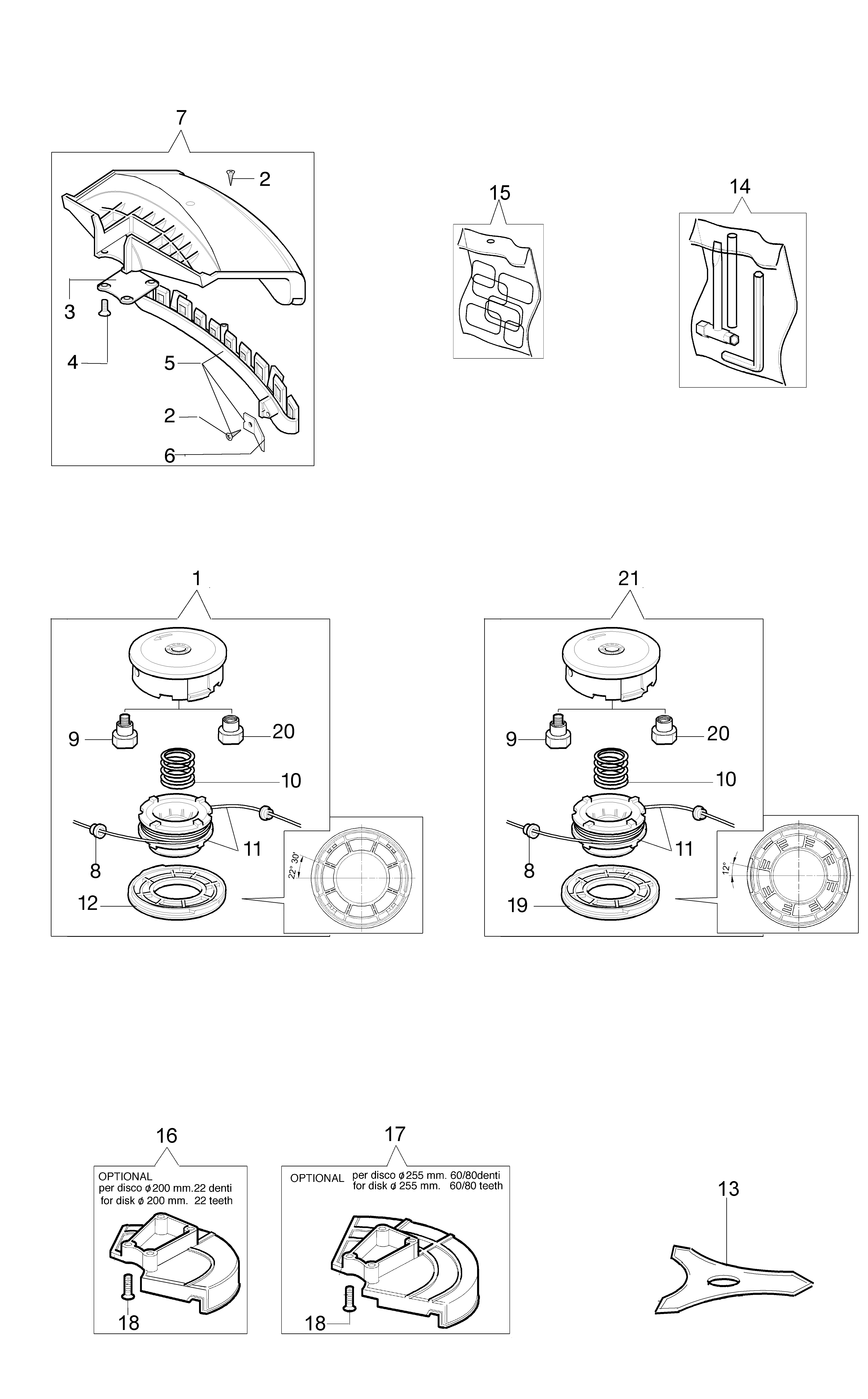

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61280332 | Kit protection | Non reliée | |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 13 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 14 | 61012010R | Kit outils | Non reliée | |
| 15 | 62032035 | Kit etiquettes | Disponible | Voir la pièce |
| 16 | 4174280R | Schutz | Non reliée | |
| 17 | 4174279R | Schutz | Non reliée | |
| 18 | 3802004DR | Vis | Disponible | Voir la pièce |
| 18 | 3802004DR | Vis | Disponible | Voir la pièce |
| 19 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 20 | 61110076R | Insert (female) | Non reliée | |
| 20 | 61110076R | Insert (female) | Non reliée | |
| 21 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |

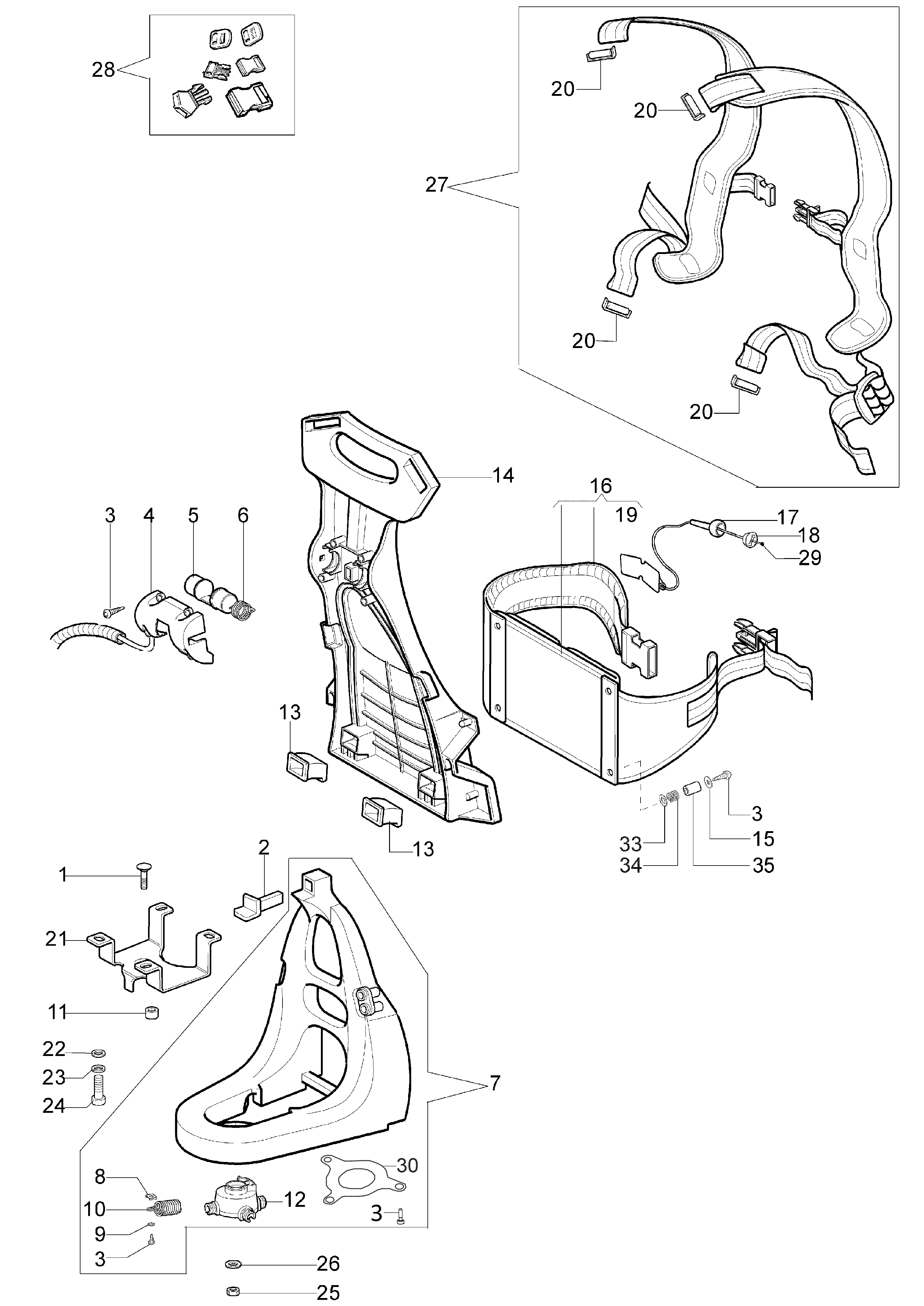

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3910024R | Vis | Disponible | Voir la pièce |
| 2 | 62030028R | Amortisseur | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 3 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 62030033R | Protection | Disponible | Voir la pièce |
| 5 | 62030029R | Rouleau | Disponible | Voir la pièce |
| 6 | 62030030AR | Ressort | Disponible | Voir la pièce |
| 7 | 61402043AR | Châssis | Disponible | Voir la pièce |
| 8 | 62030068R | Bride | Disponible | Voir la pièce |
| 9 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 10 | 61400174R | Ressort | Disponible | Voir la pièce |
| 11 | 62030020R | Entretoise | Disponible | Voir la pièce |
| 12 | 62030067R | Moyeu | Disponible | Voir la pièce |
| 13 | 62030026R | Gaine | Disponible | Voir la pièce |
| 13 | 62030026R | Gaine | Disponible | Voir la pièce |
| 14 | 62030071DR | Châssis | Non reliée | |
| 15 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 16 | 62030037R | Coussin | Non reliée | |
| 17 | 62030066R | Poignee | Disponible | Voir la pièce |
| 18 | 62030082R | Bouchon | Disponible | Voir la pièce |
| 19 | 62030038R | Arrêt | Non reliée | |
| 20 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 20 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 20 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 20 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 21 | 4193004 | Support | Disponible | Voir la pièce |
| 22 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 24 | 3801011R | Vis | Disponible | Voir la pièce |
| 25 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 26 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 27 | 61400200 | Harnais | Disponible | Voir la pièce |
| 28 | 62022046 | Kit accrochages | Disponible | Voir la pièce |
| 29 | 62030083R | Cable | Disponible | Voir la pièce |
| 30 | 61400120R | Plaquette | Disponible | Voir la pièce |
| 33 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 34 | 61200129R | Ressort | Disponible | Voir la pièce |
| 35 | 61200128R | Entretoise | Disponible | Voir la pièce |
