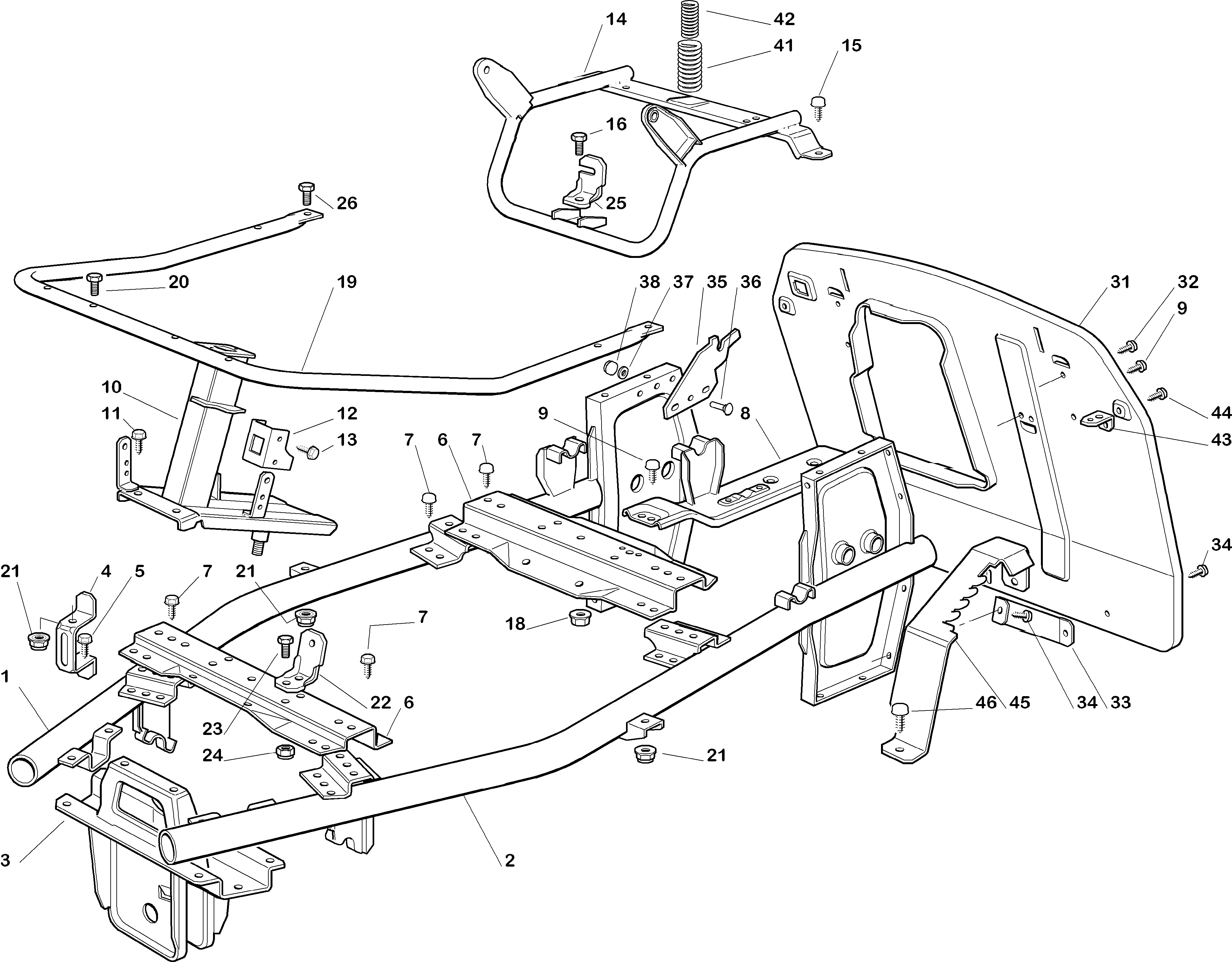

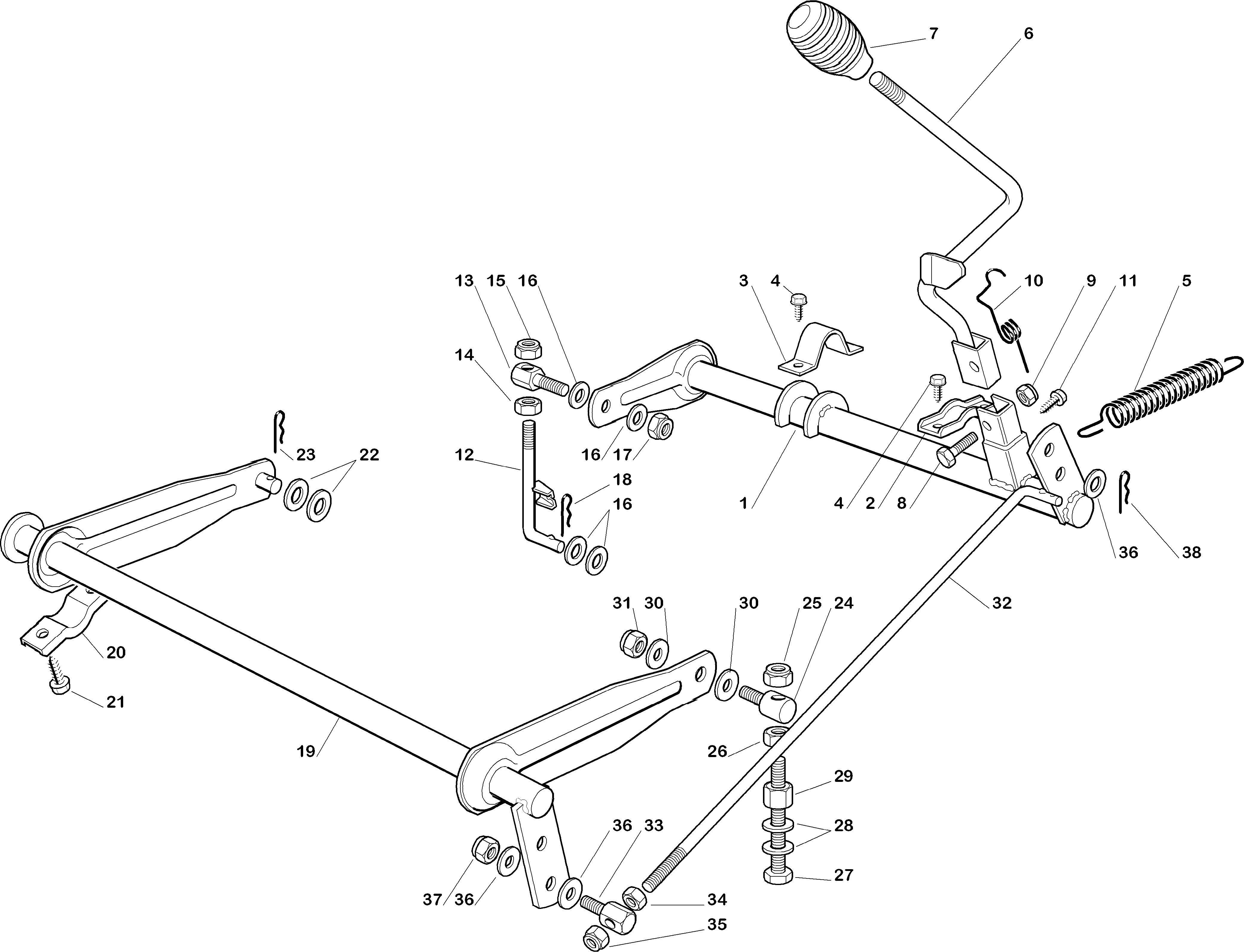

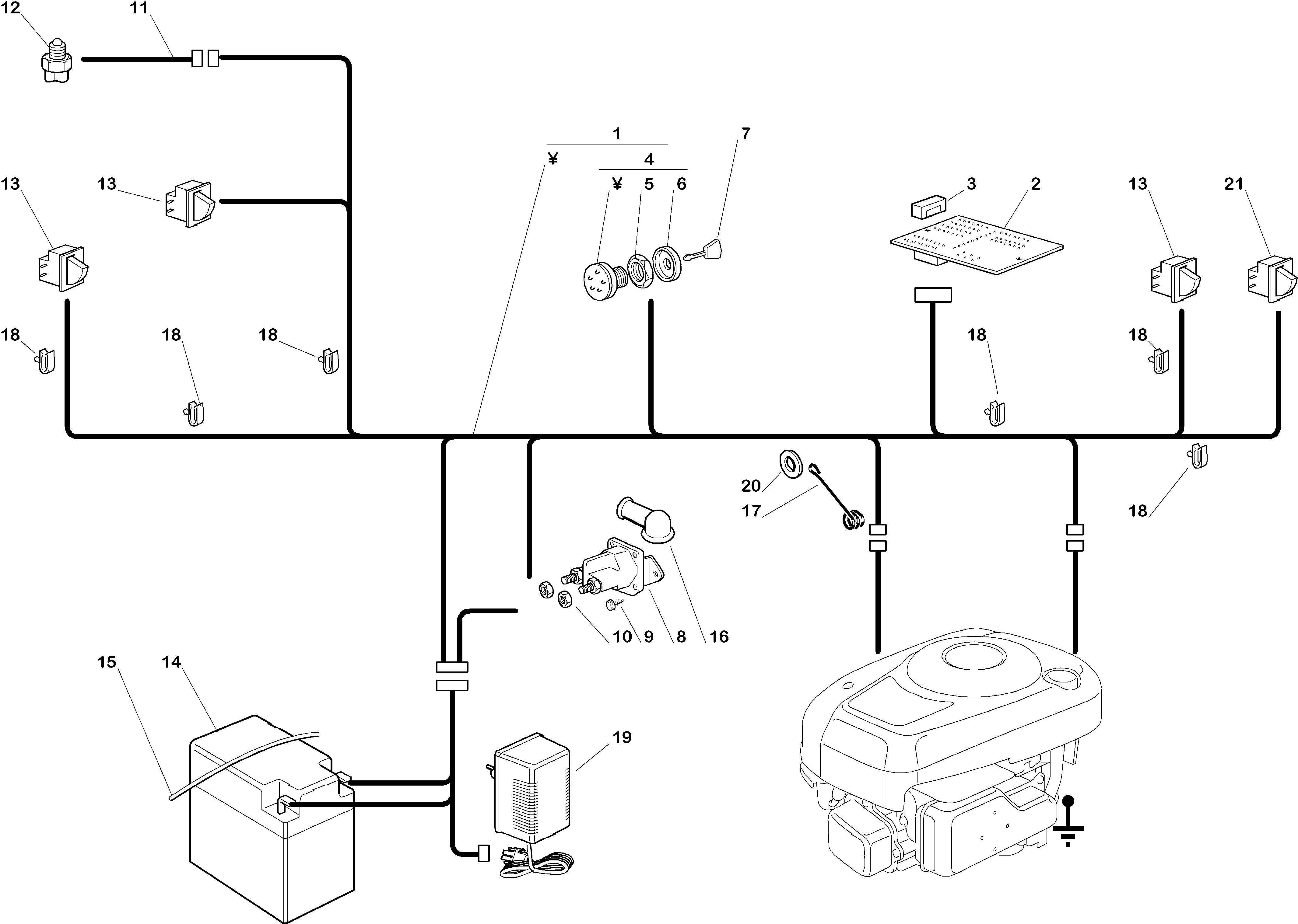

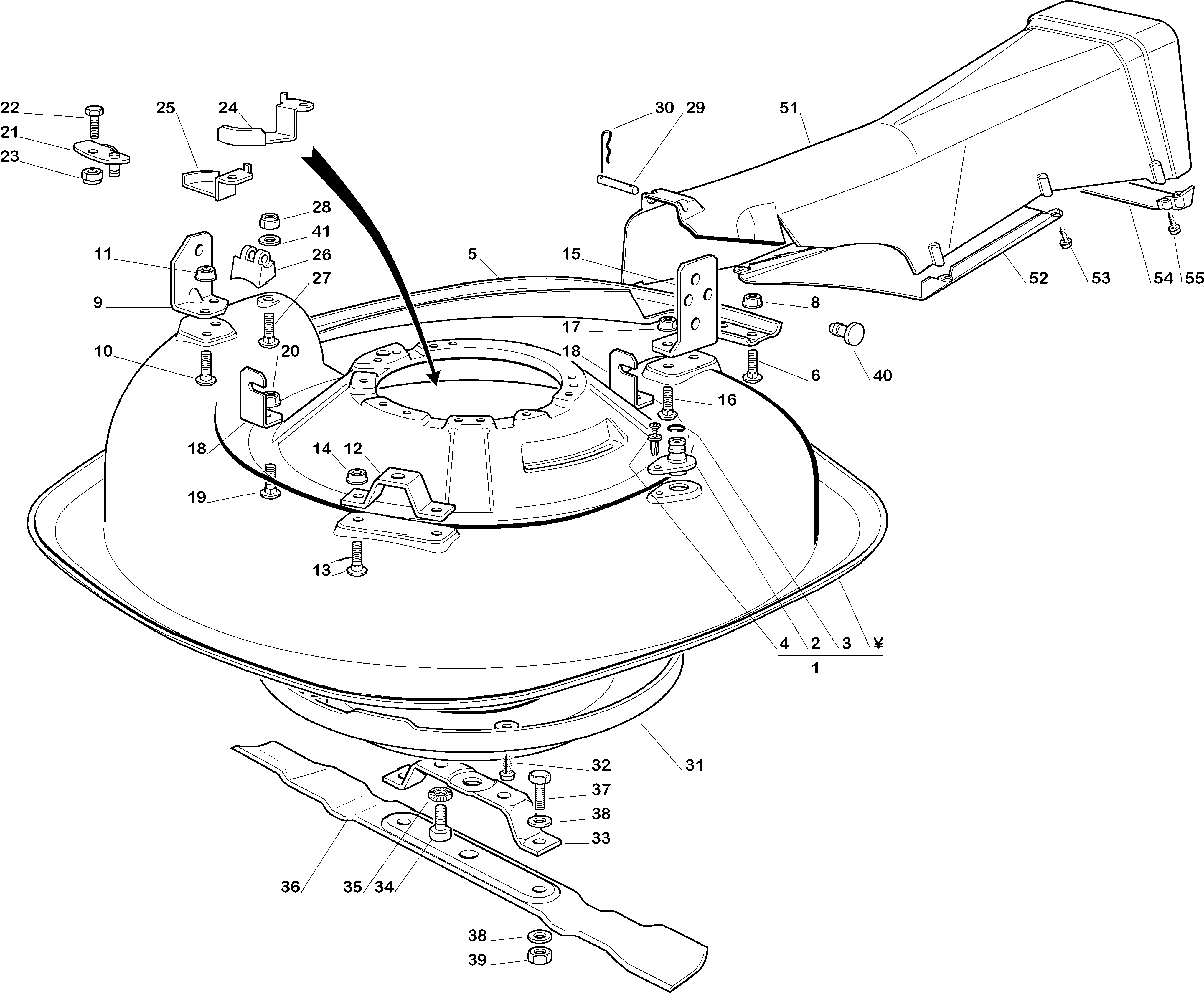

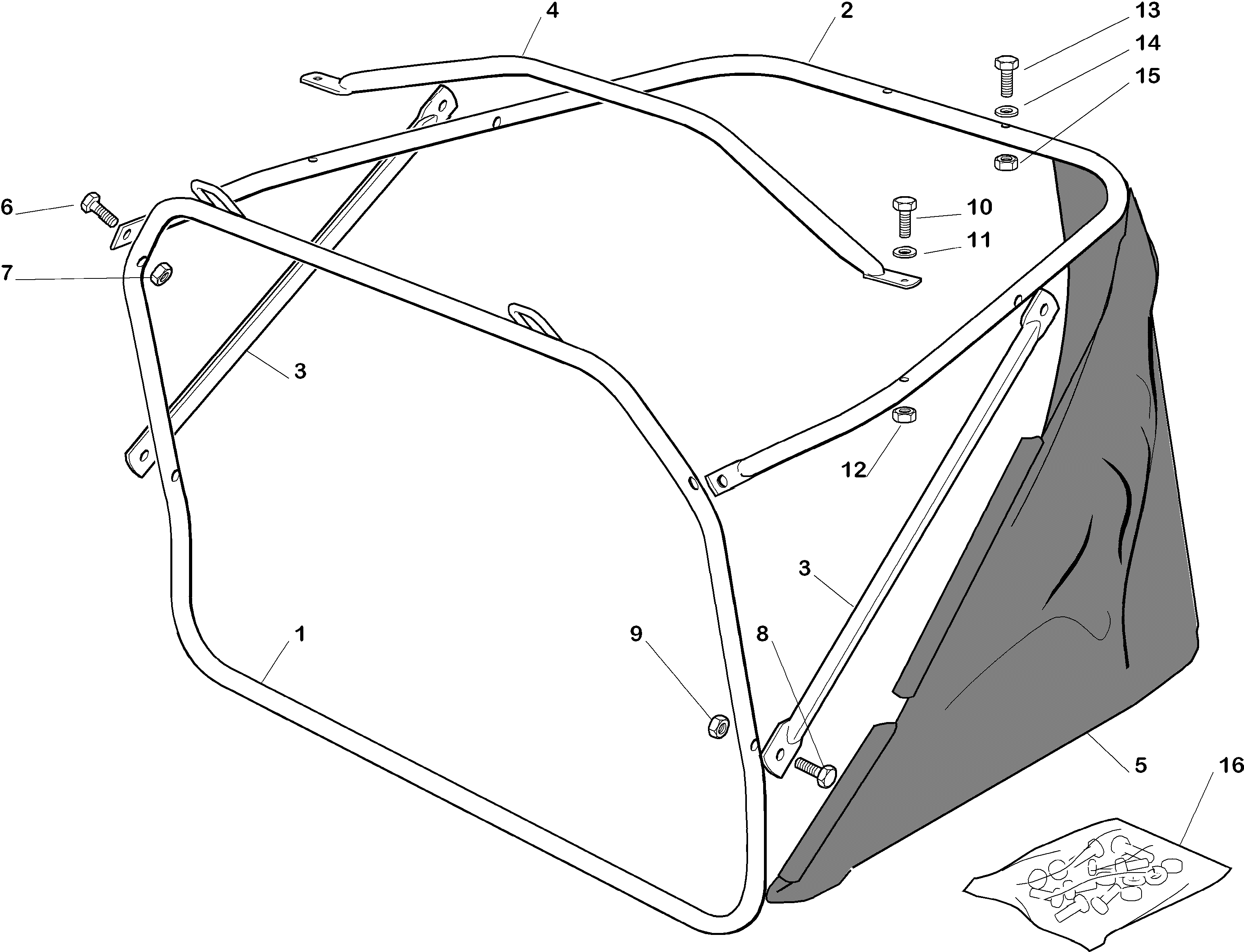

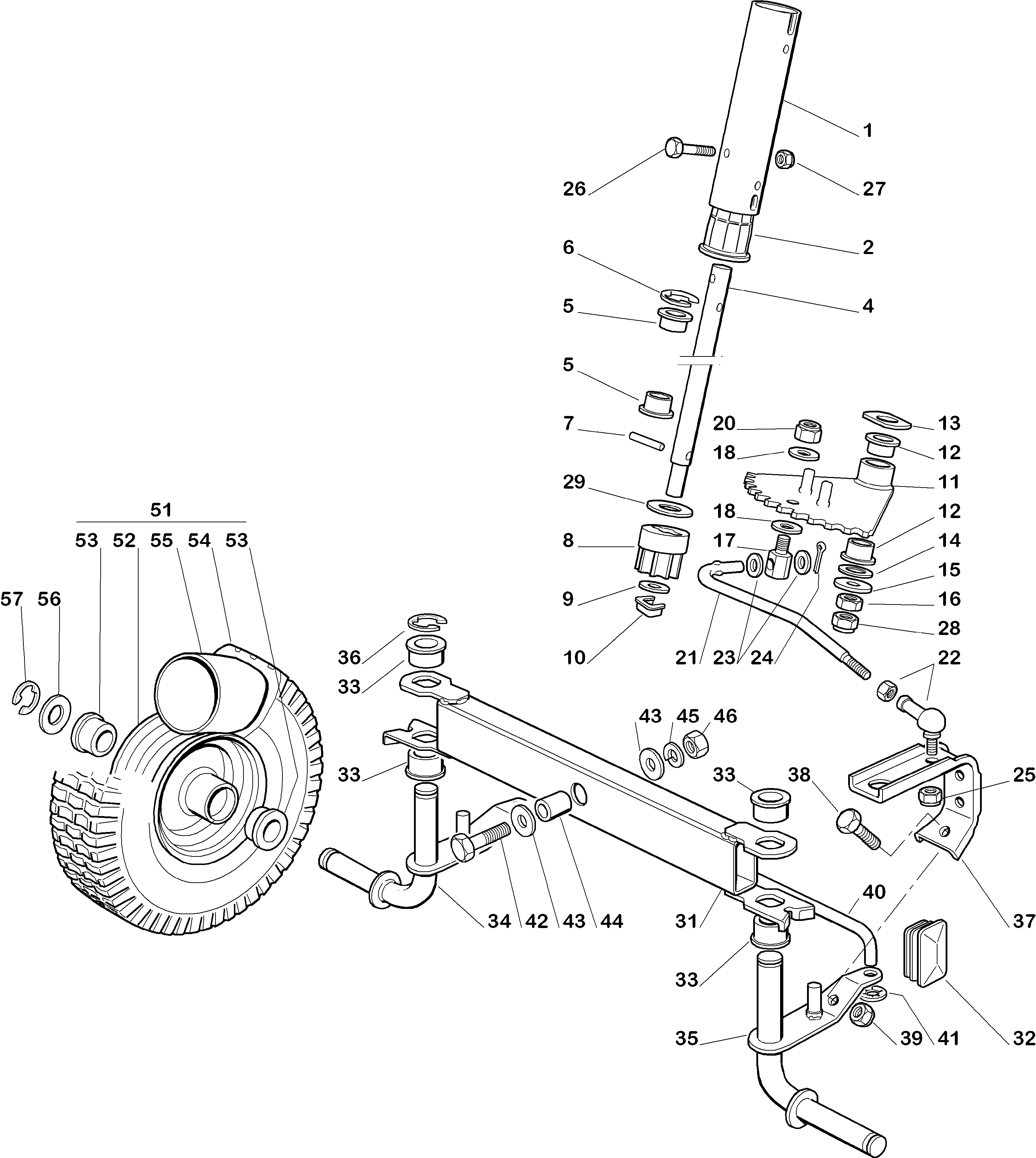

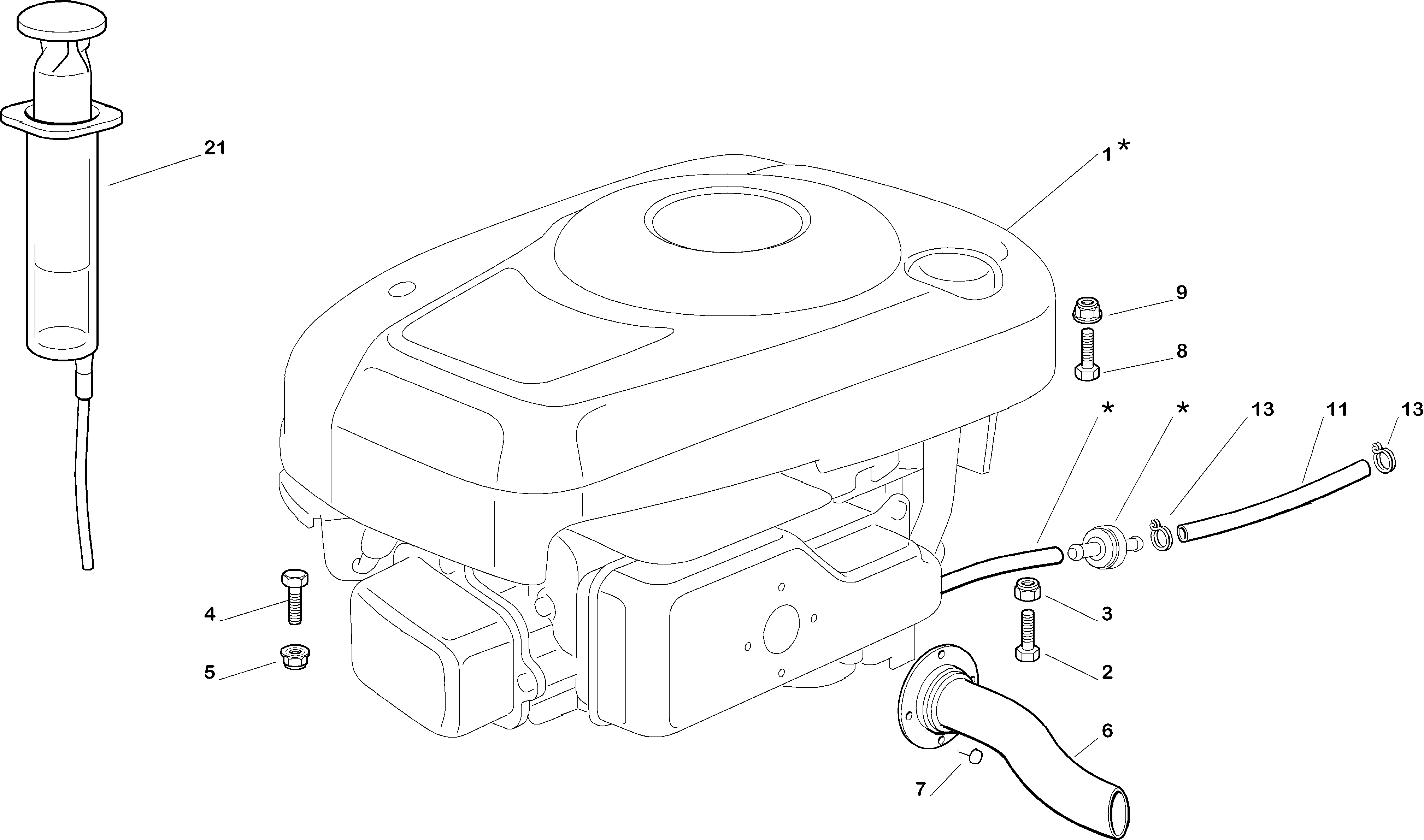

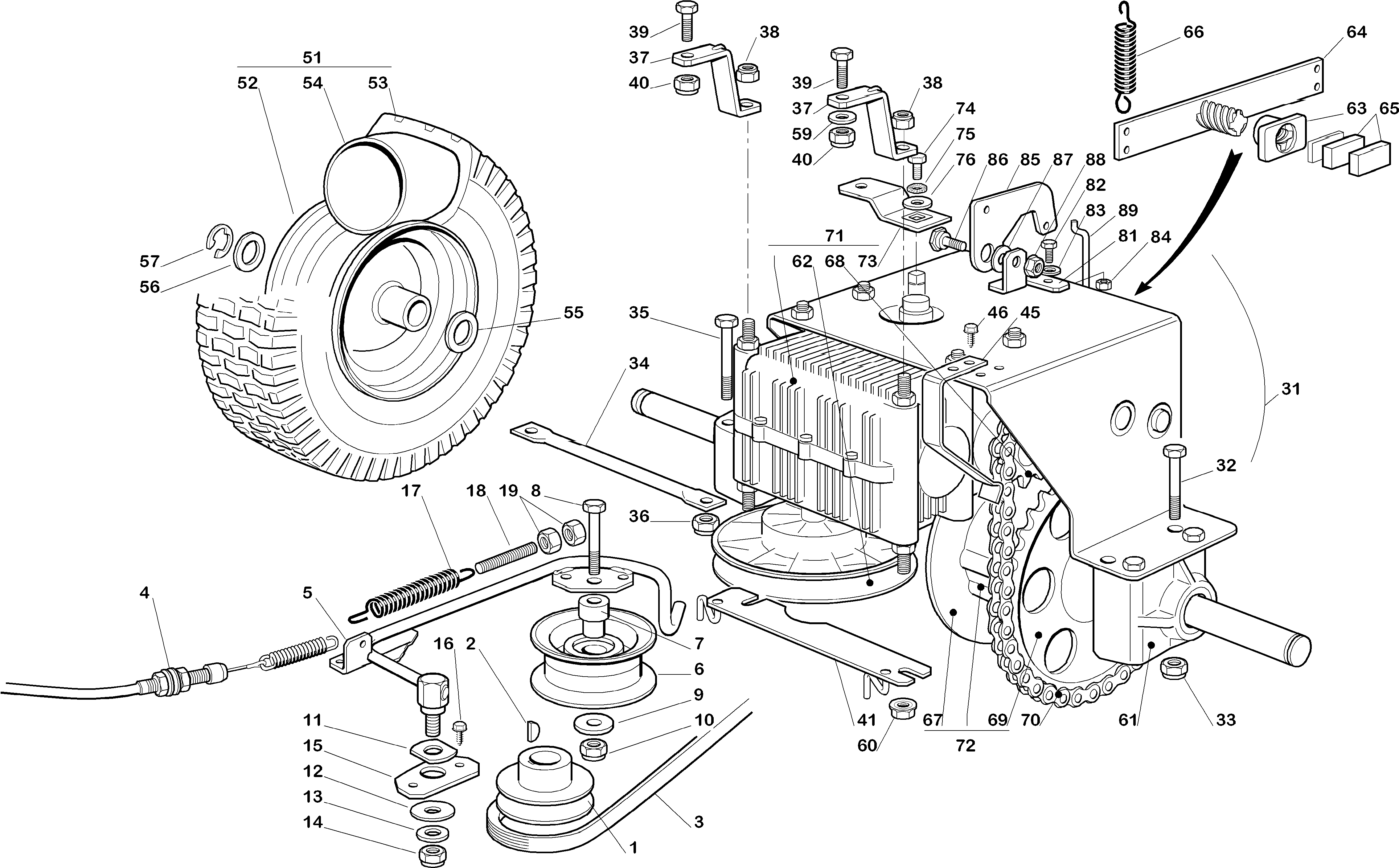

Vue Éclatée OM 63C/6,5M Cat.2005
Retrouvez les pièces détachées, références et repères disponibles pour OM 63C/6,5M Cat.2005.

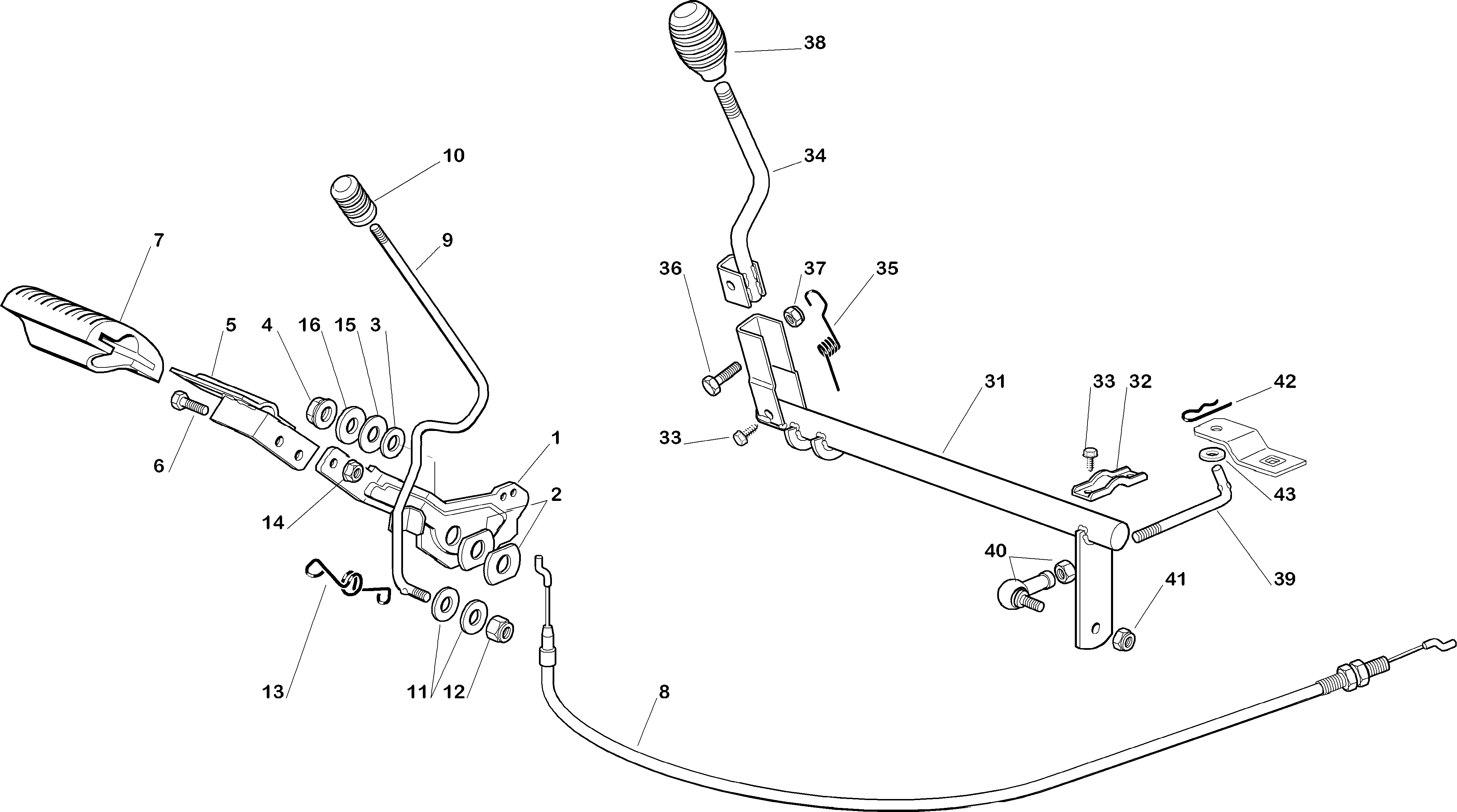

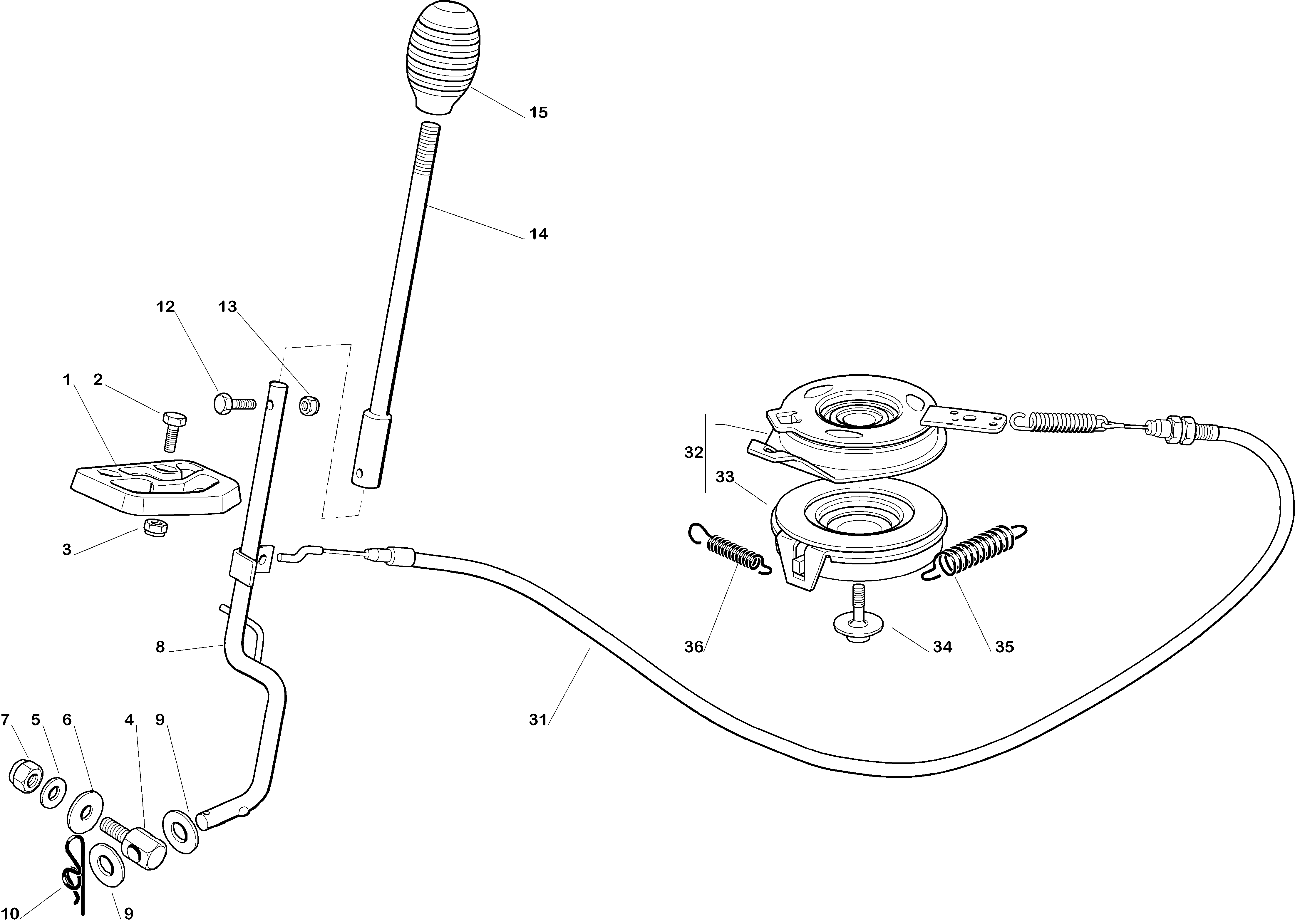

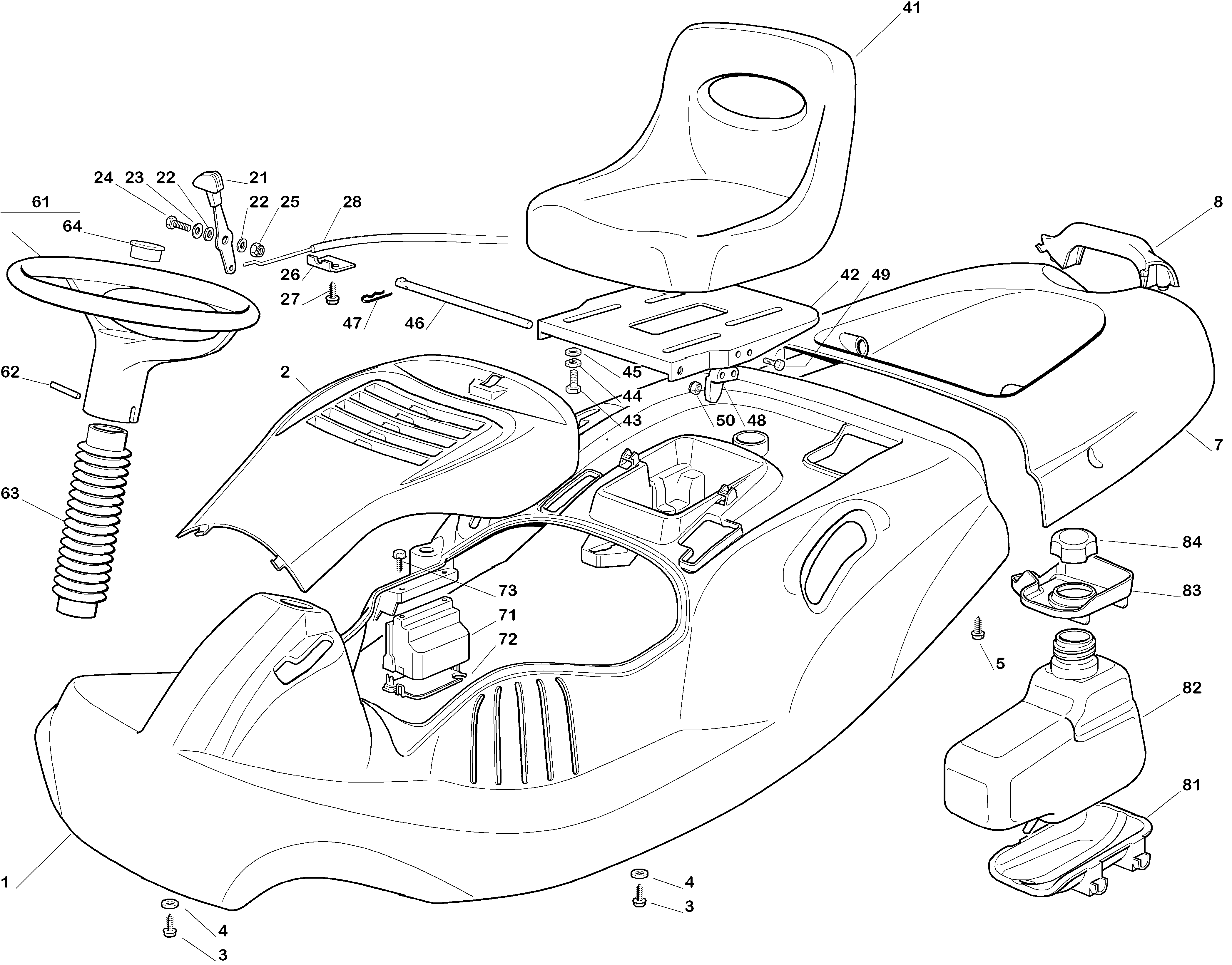

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G84318401E0 | Longeron | Disponible | Voir la pièce |
| 2 | G84318403E0 | Longeron | Disponible | Voir la pièce |
| 3 | G384783015E1 | Support | Disponible | Voir la pièce |
| 4 | G327772121E0 | Etrier | Disponible | Voir la pièce |
| 5 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 6 | G327650115E1 | Renforcement | Disponible | Voir la pièce |
| 6 | G327650115E1 | Renforcement | Disponible | Voir la pièce |
| 7 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 7 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 7 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 7 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 8 | G384650105E0 | Renforcement | Disponible | Voir la pièce |
| 9 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 9 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 10 | G84783017E2 | Support | Disponible | Voir la pièce |
| 11 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 12 | G327772095E0 | Etrier | Disponible | Voir la pièce |
| 13 | G112735105E0 | Vis | Disponible | Voir la pièce |
| 14 | G384801117E1 | Support | Disponible | Voir la pièce |
| 15 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 16 | G112793701E0 | Vis | Disponible | Voir la pièce |
| 18 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G327869057E0 | Support | Non reliée | |
| 20 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 21 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G327773077E0 | Equere support | Disponible | Voir la pièce |
| 23 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G327753081E0 | Equere support | Disponible | Voir la pièce |
| 26 | G112791500E0 | Vis | Disponible | Voir la pièce |
| 31 | G384545061E0 | Plaquette | Disponible | Voir la pièce |
| 32 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 33 | G327650111E0 | Renforcement | Disponible | Voir la pièce |
| 34 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 34 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 35 | G327772131E0 | Etrier | Disponible | Voir la pièce |
| 36 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 37 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 38 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G127430567E0 | Ressort | Disponible | Voir la pièce |
| 42 | G127430569E2 | Ressort | Disponible | Voir la pièce |
| 43 | G327753073E0 | Equere support | Disponible | Voir la pièce |
| 44 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 45 | G327734059E0 | Secteur | Disponible | Voir la pièce |
| 46 | G112735121E0 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G327110375E1 | Couvre-roues (orange) | Disponible | Voir la pièce |
| 2 | G127110374E0R | Couverture | Non reliée | |
| 3 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 3 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 4 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 4 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 5 | G112735420E0R | Vis | Non reliée | |
| 7 | G327110377E1 | Couvre-bac (orange) | Disponible | Voir la pièce |
| 8 | G127394000E0 | Poignee | Disponible | Voir la pièce |
| 21 | G384317094E0 | Levier accelerateur | Disponible | Voir la pièce |
| 22 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112530060E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112791500E0 | Vis | Disponible | Voir la pièce |
| 25 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G322981467E0 | Plaquette | Disponible | Voir la pièce |
| 27 | G112735105E0 | Vis | Disponible | Voir la pièce |
| 28 | G184000253E1R | Cable | Non reliée | |
| 41 | G125722488E0R | Siege | Non reliée | |
| 42 | G327546039E1 | Support | Disponible | Voir la pièce |
| 43 | G112793101E0 | Vis | Disponible | Voir la pièce |
| 44 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 45 | G112523060E0R | Rondelle | Non reliée | |
| 46 | G127864052E1 | Pivot | Disponible | Voir la pièce |
| 47 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 48 | G327063021E1 | Camme | Disponible | Voir la pièce |
| 49 | G112789100E0 | Vis | Disponible | Voir la pièce |
| 50 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G127961230E0 | Volant | Disponible | Voir la pièce |
| 62 | G112620305E0 | Goupille | Disponible | Voir la pièce |
| 63 | G127600114E1 | Protection | Disponible | Voir la pièce |
| 64 | G325120230E0 | Bouchon | Disponible | Voir la pièce |
| 71 | G127600119E0 | Protection | Disponible | Voir la pièce |
| 72 | G127600118E0 | Protection | Disponible | Voir la pièce |
| 73 | G112727810E0 | Vis | Disponible | Voir la pièce |
| 81 | G127787057E0 | Support | Disponible | Voir la pièce |
| 82 | G127733002E1 | Reservoir | Disponible | Voir la pièce |
| 83 | G127600113E0 | Protection | Disponible | Voir la pièce |
| 84 | G127790000E1 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G127340305E1 | Tuyau | Disponible | Voir la pièce |
| 2 | G127047005E1 | Bague | Disponible | Voir la pièce |
| 4 | G127520052E0 | Planton | Disponible | Voir la pièce |
| 5 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 5 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 6 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 7 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 8 | G127570050E0 | Pignon | Disponible | Voir la pièce |
| 9 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 11 | G384735553E1 | Couronne | Disponible | Voir la pièce |
| 12 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 12 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 13 | G327670054E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G112523060E0R | Rondelle | Non reliée | |
| 16 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 18 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 18 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 20 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G127034066E2 | Tige | Disponible | Voir la pièce |
| 22 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 23 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 24 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 25 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G112689515E0 | Vis | Disponible | Voir la pièce |
| 27 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 29 | - | N | Non reliée | |
| 31 | G384034059E0 | Balancier | Disponible | Voir la pièce |
| 32 | G118737852E0 | Bouchon | Disponible | Voir la pièce |
| 33 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 33 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 33 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 33 | G127047004E0 | Bague | Disponible | Voir la pièce |
| 34 | G384230405E0 | Fuse | Disponible | Voir la pièce |
| 35 | G384230407E0 | Fuse | Disponible | Voir la pièce |
| 36 | G112000970E0 | Anneau ressort | Disponible | Voir la pièce |
| 37 | G327787041E0 | Support | Disponible | Voir la pièce |
| 38 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 39 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G127840051E0 | Entretoise | Disponible | Voir la pièce |
| 41 | G112604899E0R | Bague | Non reliée | |
| 42 | G112692695E0 | Vis | Disponible | Voir la pièce |
| 43 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 43 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 44 | G125160016E1 | Entretoise | Disponible | Voir la pièce |
| 45 | G112587100E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G112295300E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G184680056E1 | Roue | Disponible | Voir la pièce |
| 52 | G184044002E0 | Bandage roue | Disponible | Voir la pièce |
| 53 | G127045070E0 | Bague | Disponible | Voir la pièce |
| 53 | G127045070E0 | Bague | Disponible | Voir la pièce |
| 54 | G127590058E0 | Pneumatique | Disponible | Voir la pièce |
| 55 | G127590056E0 | Chambre a aire | Disponible | Voir la pièce |
| 56 | G112521390E0 | Rondelle | Disponible | Voir la pièce |
| 57 | G112000970E0 | Anneau ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G327500051E1R | Pedale | Non reliée | |
| 2 | G327670054E0 | Rondelle | Disponible | Voir la pièce |
| 3 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 4 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 5 | G384503005E0 | Pedale | Disponible | Voir la pièce |
| 6 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 7 | G125110269E0 | Couvercle | Disponible | Voir la pièce |
| 8 | G384207105E0 | Cable | Disponible | Voir la pièce |
| 9 | G327034064E1 | Tige | Non reliée | |
| 10 | G127395050E1 | Poignée | Disponible | Voir la pièce |
| 11 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G127430564E0 | Ressort | Disponible | Voir la pièce |
| 14 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G327670055E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G112523060E0R | Rondelle | Non reliée | |
| 31 | G84001021E0 | Axe | Disponible | Voir la pièce |
| 32 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 33 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 33 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 34 | G384317071E0 | Levier | Disponible | Voir la pièce |
| 35 | G127430570E1 | Ressort | Disponible | Voir la pièce |
| 36 | G112674700E0 | Vis | Disponible | Voir la pièce |
| 37 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 39 | G127034063E0 | Tige | Disponible | Voir la pièce |
| 40 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 41 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 43 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | G112691900E0 | Vis | Disponible | Voir la pièce |
| 3 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 5 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 6 | G384869053E0 | Tuyau | Disponible | Voir la pièce |
| 7 | G112735111E0 | Vis | Disponible | Voir la pièce |
| 11 | G325869035E1 | Tuyau | Disponible | Voir la pièce |
| 13 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 13 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 21 | G118718000E0 | Siringue | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G127604006E2 | Poulie | Disponible | Voir la pièce |
| 2 | G112139100E0 | Clavette | Non reliée | |
| 3 | G135061406E0 | Courroie | Disponible | Voir la pièce |
| 4 | G384207103E2 | Cable | Disponible | Voir la pièce |
| 5 | G384317077E0 | Levier | Disponible | Voir la pièce |
| 6 | G127604007E0 | Poulie | Disponible | Voir la pièce |
| 7 | G27047007E0 | Bague | Disponible | Voir la pièce |
| 8 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 9 | G112523060E0R | Rondelle | Non reliée | |
| 10 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G327670054E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G327546029E0 | Plaquette | Disponible | Voir la pièce |
| 16 | G112735121E0 | Vis | Disponible | Voir la pièce |
| 17 | G125430219E1 | Ressort | Disponible | Voir la pièce |
| 18 | G125840005E0 | Entretoise | Disponible | Voir la pièce |
| 19 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G318400970E1 | Transmission | Disponible | Voir la pièce |
| 32 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 33 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G27840053E0 | Renforcement | Disponible | Voir la pièce |
| 35 | G125943001E0 | Vis | Disponible | Voir la pièce |
| 36 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G327650119E0 | Renforcement | Disponible | Voir la pièce |
| 37 | G327650119E0 | Renforcement | Disponible | Voir la pièce |
| 38 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G112793701E0 | Vis | Disponible | Voir la pièce |
| 39 | G112793701E0 | Vis | Disponible | Voir la pièce |
| 40 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G84250051E0 | Guide | Disponible | Voir la pièce |
| 45 | G384394830E0 | Ressort | Disponible | Voir la pièce |
| 46 | G112735104E0 | Vis | Disponible | Voir la pièce |
| 51 | G184680057E1 | Roue | Disponible | Voir la pièce |
| 52 | G184044001E0 | Bandage roue | Disponible | Voir la pièce |
| 53 | G127590059E0 | Pneumatique | Disponible | Voir la pièce |
| 54 | G127590057E0 | Chambre a aire | Disponible | Voir la pièce |
| 55 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 56 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 57 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 59 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 60 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G119700061E0 | Douille | Disponible | Voir la pièce |
| 62 | G119700050E0 | Poulie | Disponible | Voir la pièce |
| 63 | G119700051E0 | Mere vis | Disponible | Voir la pièce |
| 64 | G119700053E0 | Levier | Disponible | Voir la pièce |
| 65 | G119700052E0 | Bouchon | Disponible | Voir la pièce |
| 66 | G119700048E0 | Ressort | Disponible | Voir la pièce |
| 67 | G119700054E0 | Disque | Disponible | Voir la pièce |
| 68 | G119700049E0 | Pignon | Disponible | Voir la pièce |
| 69 | G119700055E0 | Pignon | Disponible | Voir la pièce |
| 70 | G119700047E0 | Chaine | Disponible | Voir la pièce |
| 71 | G118400972E0 | Transmission | Disponible | Voir la pièce |
| 72 | G118400971E1 | Differentiel | Disponible | Voir la pièce |
| 73 | G327315105E0 | Levier | Disponible | Voir la pièce |
| 74 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 75 | G112540040E0 | Rondelle | Disponible | Voir la pièce |
| 76 | G322680009E0 | Rondelle | Disponible | Voir la pièce |
| 81 | G327753079E0 | Equere support | Disponible | Voir la pièce |
| 82 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 83 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 84 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 85 | G327772145E0 | Etrier | Disponible | Voir la pièce |
| 86 | G122524970E2 | Pivot | Disponible | Voir la pièce |
| 87 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 88 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 89 | G27034076E0 | Tige | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384001017E0 | Axe | Disponible | Voir la pièce |
| 2 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 3 | G325547037E2 | Plaque | Disponible | Voir la pièce |
| 4 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 4 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 5 | G127430568E0 | Ressort | Disponible | Voir la pièce |
| 6 | G384317075E0 | Levier | Disponible | Voir la pièce |
| 7 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 8 | G112674700E0 | Vis | Disponible | Voir la pièce |
| 9 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G127430574E0 | Ressort | Disponible | Voir la pièce |
| 11 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 12 | G384002073E0 | Tige | Disponible | Voir la pièce |
| 13 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 14 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 16 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 16 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 17 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 19 | G384001019E0 | Axe | Disponible | Voir la pièce |
| 20 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 21 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 22 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 23 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 24 | G125510007E2 | Pivot | Disponible | Voir la pièce |
| 25 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G112794970E0 | Vis | Disponible | Voir la pièce |
| 28 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G112154250E0 | Ecrou | Disponible | Voir la pièce |
| 30 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 30 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 31 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 32 | G127034065E0 | Tige | Disponible | Voir la pièce |
| 33 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 34 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 35 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 37 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G124487997E0 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G127487001E0 | Kit masselotes | Disponible | Voir la pièce |
| 2 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 3 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G127510107E0 | Pivot | Disponible | Voir la pièce |
| 5 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 6 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G84317073E1 | Levier | Disponible | Voir la pièce |
| 9 | G321660100E0 | Entretoise | Disponible | Voir la pièce |
| 9 | G321660100E0 | Entretoise | Disponible | Voir la pièce |
| 10 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 12 | G12789020E0 | Vis | Disponible | Voir la pièce |
| 13 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G184317079E0 | Levier | Disponible | Voir la pièce |
| 15 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 31 | G384207104E1 | Cable | Disponible | Voir la pièce |
| 32 | G118399065E1 | Embrayage | Disponible | Voir la pièce |
| 33 | G118399066E1 | Partie inferieure | Disponible | Voir la pièce |
| 34 | G112735460E0 | Vis | Disponible | Voir la pièce |
| 35 | G127430579E0 | Ressort | Disponible | Voir la pièce |
| 36 | G122450110E0 | Ressort | Disponible | Voir la pièce |

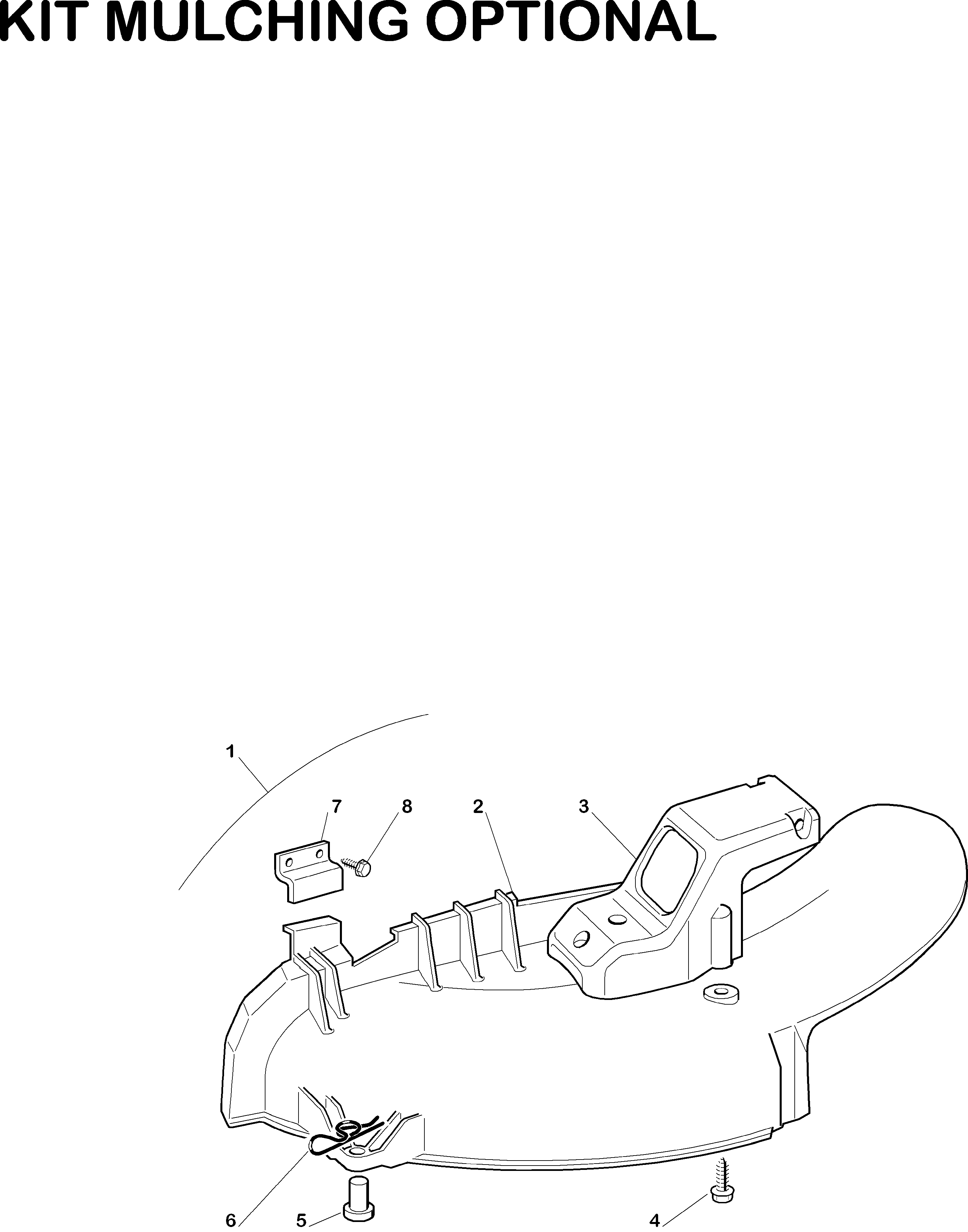

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| ¥ | - | N | Non reliée | |
| 1 | G384564095E1R | Plateau de coupe | Non reliée | |
| 2 | G125033060E0 | Support | Disponible | Voir la pièce |
| 3 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 4 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 5 | G384650103E0 | Renforcement | Disponible | Voir la pièce |
| 6 | G112815202E0R | Vis | Non reliée | |
| 8 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G327772119E0 | Etrier | Disponible | Voir la pièce |
| 10 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 11 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G327772133E0 | Etrier | Disponible | Voir la pièce |
| 13 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 14 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G27772127E1 | Etrier | Disponible | Voir la pièce |
| 16 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 17 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G327753071E0 | Equere support | Disponible | Voir la pièce |
| 18 | G327753071E0 | Equere support | Disponible | Voir la pièce |
| 19 | G112818690E0 | Vis | Disponible | Voir la pièce |
| 20 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G384545063E0 | Plaquette | Non reliée | |
| 22 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 23 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G327546041E0 | Plaquette | Disponible | Voir la pièce |
| 25 | G327546043E0 | Plaquette | Disponible | Voir la pièce |
| 26 | G327230200E2 | Crochet | Disponible | Voir la pièce |
| 27 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 28 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G127510097E1 | Pivot | Disponible | Voir la pièce |
| 30 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 31 | G327600122E0 | Protection | Disponible | Voir la pièce |
| 32 | G112728530E0 | Vis | Disponible | Voir la pièce |
| 33 | G327787045E1 | Support | Disponible | Voir la pièce |
| 34 | G112794110E1 | Vis | Non reliée | |
| 35 | G112540070E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G184109504E0 | Lame | Disponible | Voir la pièce |
| 37 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 38 | G112523060E0R | Rondelle | Non reliée | |
| 38 | G112523060E0R | Rondelle | Non reliée | |
| 39 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G127275000E0 | Anneau ressort | Disponible | Voir la pièce |
| 41 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G127107502E0 | Carter | Disponible | Voir la pièce |
| 52 | G327140056E0 | Deflecteur | Disponible | Voir la pièce |
| 53 | G112735420E0R | Vis | Non reliée | |
| 54 | G127650120E0 | Renforcement | Disponible | Voir la pièce |
| 55 | G112735410E0 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384801121E0 | Châssis | Disponible | Voir la pièce |
| 2 | G384801119E0 | Châssis | Disponible | Voir la pièce |
| 3 | G327650129E0 | Renforcement | Disponible | Voir la pièce |
| 3 | G327650129E0 | Renforcement | Disponible | Voir la pièce |
| 4 | G384394051E0 | Poignee | Disponible | Voir la pièce |
| 5 | G184106068E0 | Bac | Disponible | Voir la pièce |
| 6 | G12789020E0 | Vis | Disponible | Voir la pièce |
| 7 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G12789020E0 | Vis | Disponible | Voir la pièce |
| 9 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G112789210E0 | Vis | Disponible | Voir la pièce |
| 11 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G112674530E0 | Vis | Disponible | Voir la pièce |
| 14 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G184180186E0 | Kit vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G184040123E1 | Cablage | Disponible | Voir la pièce |
| 2 | G127722354E2 | Carte electronique | Disponible | Voir la pièce |
| 3 | G133340033E0 | Fusee | Disponible | Voir la pièce |
| 4 | G118450065E1 | Interrupteur | Disponible | Voir la pièce |
| 5 | G118400861E0 | Collier | Disponible | Voir la pièce |
| 6 | G118565351E0 | Protection | Disponible | Voir la pièce |
| 7 | G118210016E1 | Clé | Disponible | Voir la pièce |
| 8 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 9 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 10 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G127065060E0 | Cable | Disponible | Voir la pièce |
| 12 | G119700046E0 | Interrupteur | Disponible | Voir la pièce |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 14 | 68120048 | Kit batterie + adaptateur | Non reliée | |
| 15 | G127430572E0 | Ressort | Disponible | Voir la pièce |
| 16 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 17 | G125430239E1 | Ressort | Disponible | Voir la pièce |
| 18 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 18 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 18 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 18 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 18 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 18 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 19 | G113492500E1R | Charge batterie | Non reliée | |
| 19 | G82180053E0 | Charge batterie uk | Disponible | Voir la pièce |
| 20 | - | N | Non reliée | |
| 21 | G119410623E0 | Micro-interrupteur | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G99900035E0 | Kit Mulching | Disponible | Voir la pièce |
| 2 | G327140052E0 | Deflecteur | Disponible | Voir la pièce |
| 3 | G327230201E0 | Point dappui | Disponible | Voir la pièce |
| 4 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 5 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 6 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 7 | G27772139E0 | Etrier | Disponible | Voir la pièce |
| 8 | G112735110E0 | Vis | Disponible | Voir la pièce |

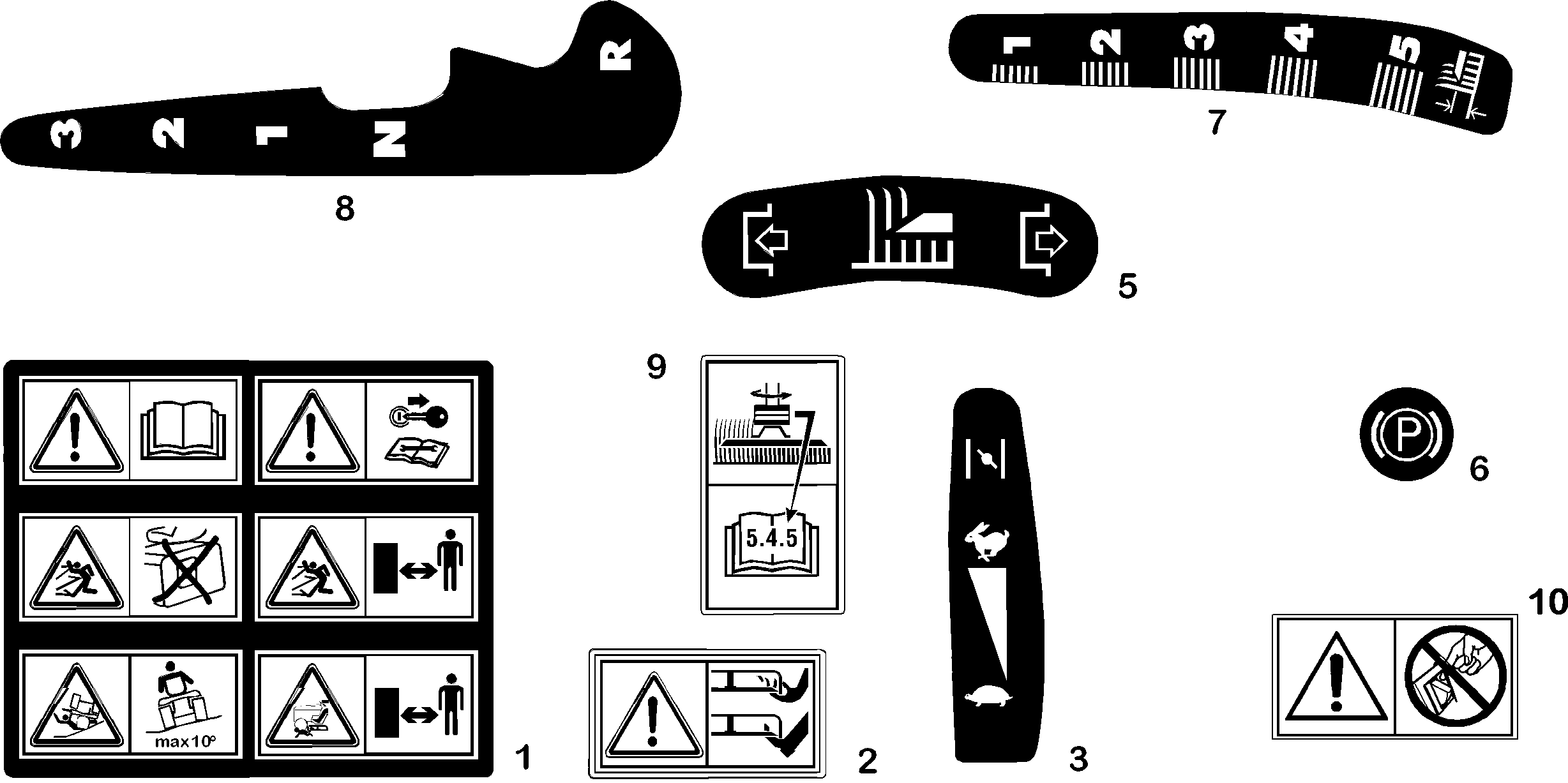

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114357428E1 | Etiquette | Disponible | Voir la pièce |
| 2 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 3 | G114358415E0 | Etiquette | Disponible | Voir la pièce |
| 5 | G14358418E0 | Etiquette | Disponible | Voir la pièce |
| 6 | G114358460E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114358417E0 | Etiquette | Disponible | Voir la pièce |
| 8 | G14358416E0 | Etiquette | Disponible | Voir la pièce |
| 9 | G114358654E1 | Etiquette | Disponible | Voir la pièce |
| 10 | G114360118E0 | Etiquette | Disponible | Voir la pièce |
