Vue Éclatée TR 91 E
Retrouvez les pièces détachées, références et repères disponibles pour TR 91 E.

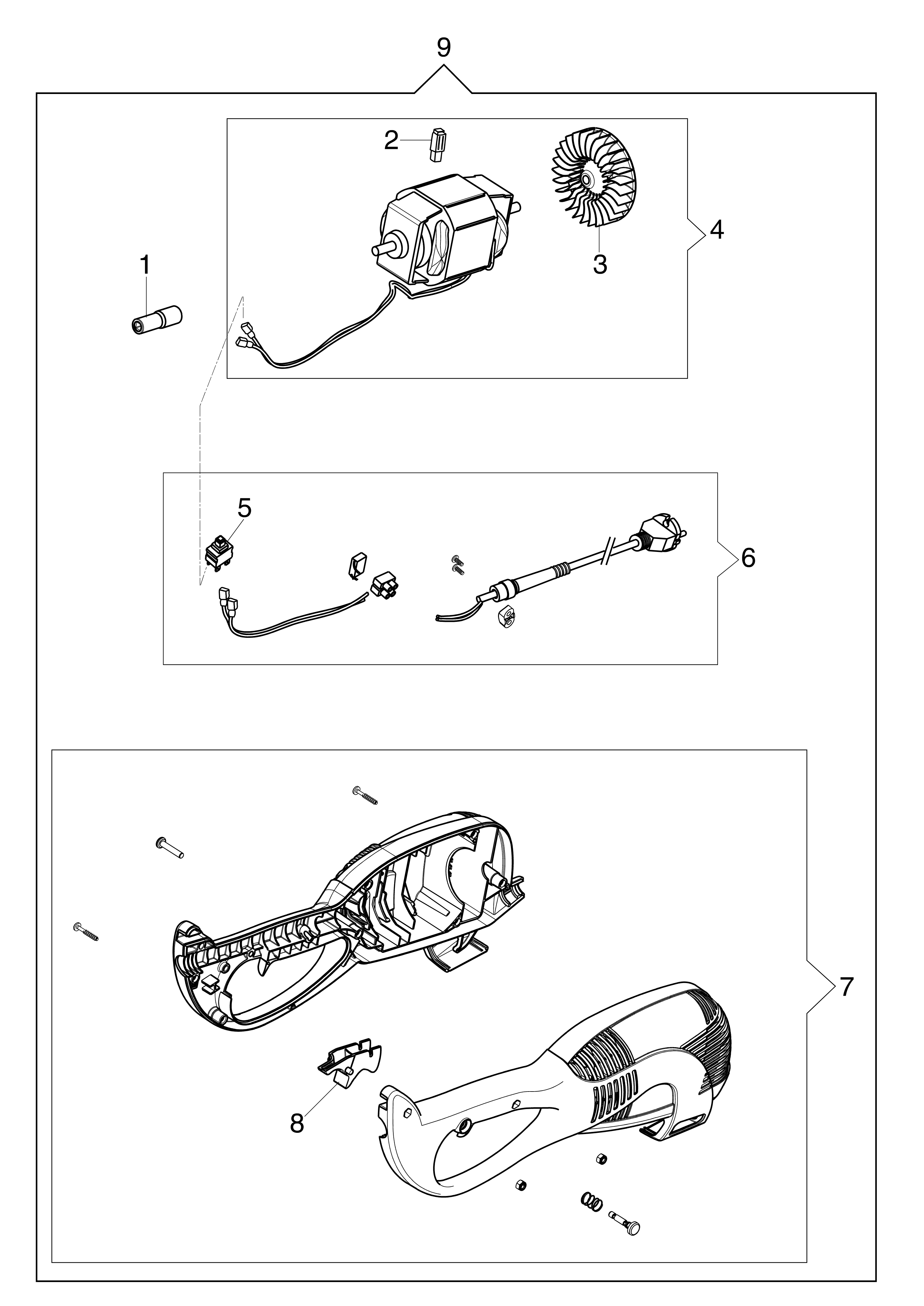

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 60030008R | Connection | Disponible | Voir la pièce |
| 2 | 60030016R | Charbon | Non reliée | |
| 2 | 60030016R | Charbon | Non reliée | |
| 3 | 60020008 | Ventilateur | Disponible | Voir la pièce |
| 4 | 60052003AR | Poignee complete (avec moteur) | Disponible | Voir la pièce |
| 5 | 2317025R | Interrupteur | Non reliée | |
| 6 | 60020121A | Kit cables | Disponible | Voir la pièce |
| 7 | 60052003AR | Poignee complete (avec moteur) | Disponible | Voir la pièce |
| 8 | 60020014 | Levier accelerateur | Disponible | Voir la pièce |

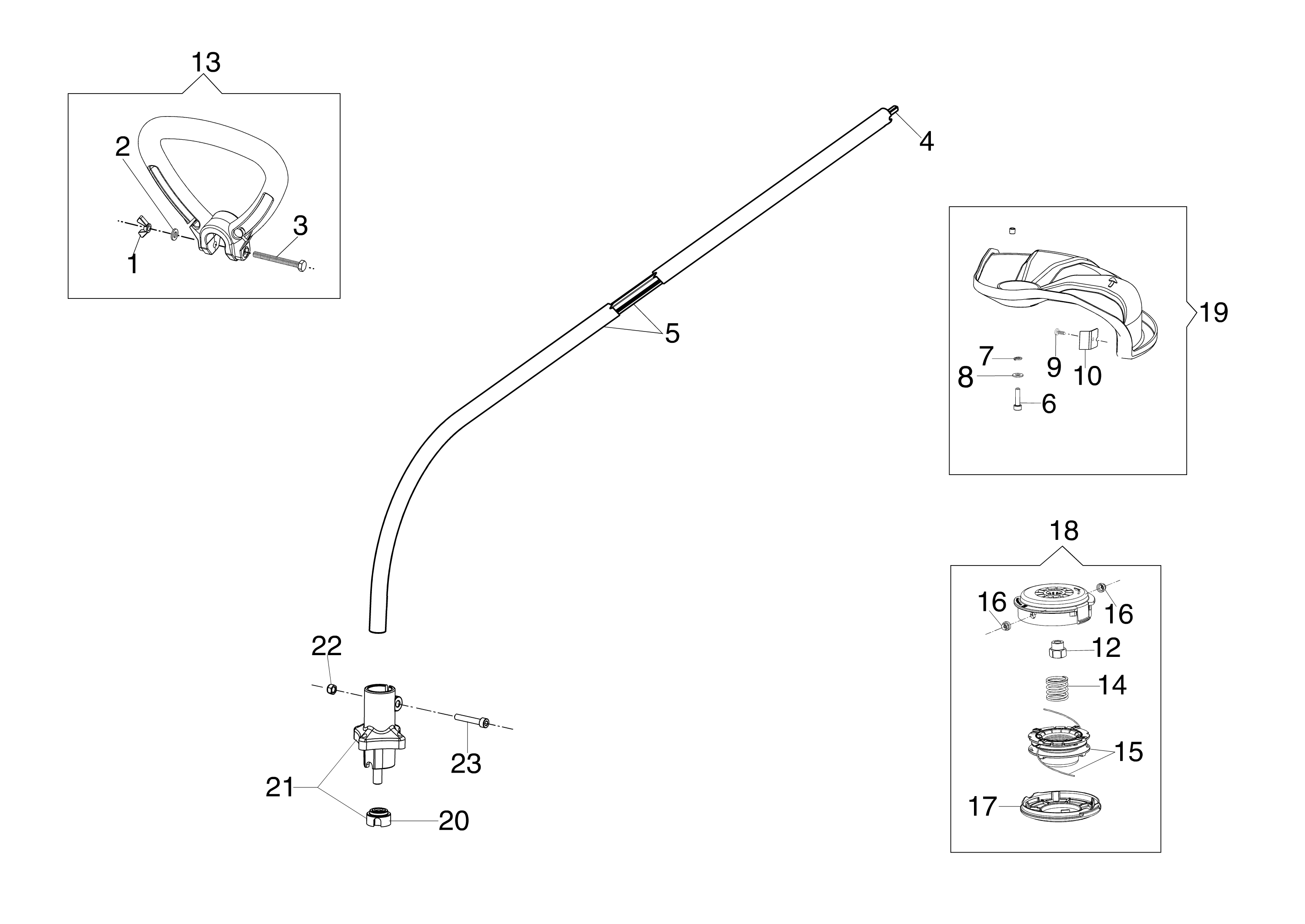

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3915006 | Ecrou | Disponible | Voir la pièce |
| 2 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 3 | 3906053 | Screw | Disponible | Voir la pièce |
| 4 | 4198015A | Arbre trasmission | Disponible | Voir la pièce |
| 5 | 4198041A | Tuyau Ø22 | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3960015 | Vis | Disponible | Voir la pièce |
| 10 | 4174275R | Lame | Disponible | Voir la pièce |
| 12 | 4199011AR | Insert | Disponible | Voir la pièce |
| 13 | 4162042A | Poignee | Disponible | Voir la pièce |
| 14 | 63080008 | Ressort | Disponible | Voir la pièce |
| 15 | 63080012R | Bobine | Disponible | Voir la pièce |
| 16 | 4199005AR | Bague | Disponible | Voir la pièce |
| 16 | 4199005AR | Bague | Disponible | Voir la pièce |
| 17 | 63080006R | Couvercle | Disponible | Voir la pièce |
| 18 | 63080011A | Tete nylon Ø2 | Disponible | Voir la pièce |
| 19 | 4198115CR | Protection | Non reliée | |
| 20 | 4198167R | Flasque | Disponible | Voir la pièce |
| 21 | 4198168R | Moyeu | Disponible | Voir la pièce |
| 22 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | 3801016R | Vis | Disponible | Voir la pièce |

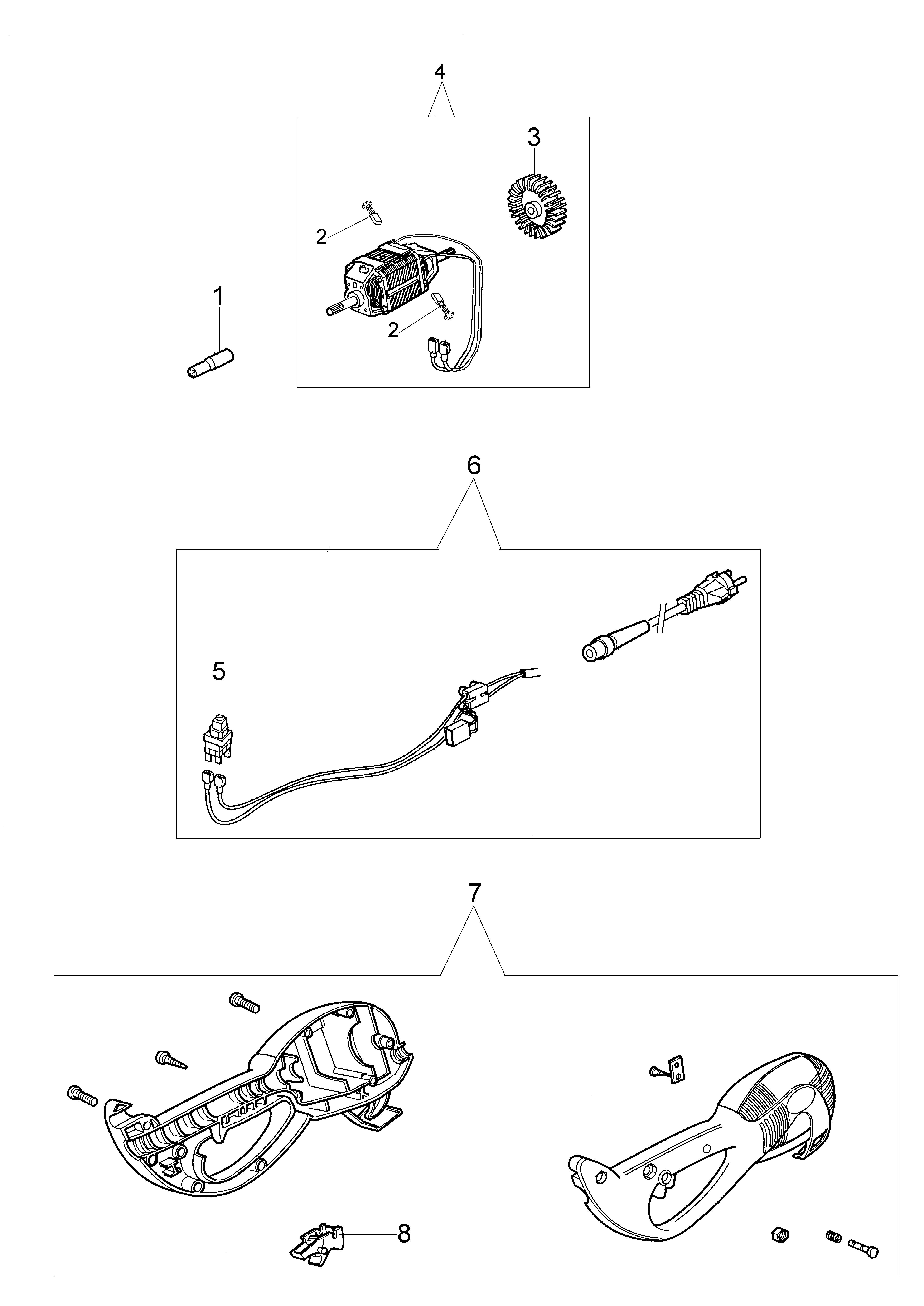

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 60030029R | Connection | Non reliée | |
| 2 | 60020125R | Charbon | Disponible | Voir la pièce |
| 2 | 60030001R | Charbon | Non reliée | |
| 3 | 60020049R | Ventilateur | Disponible | Voir la pièce |
| 4 | 60030036AR | Moteur électrique | Non reliée | |
| 5 | 2317025R | Interrupteur | Non reliée | |
| 6 | 60020121A | Kit cables | Disponible | Voir la pièce |
| 7 | 60030076A | Boite moteur | Disponible | Voir la pièce |
| 8 | 60020050AR | Levier accelerateur | Non reliée | |
| 9 | 60052003AR | Poignee complete (avec moteur) | Disponible | Voir la pièce |
