Vue Éclatée 983 TTA
Retrouvez les pièces détachées, références et repères disponibles pour 983 TTA.

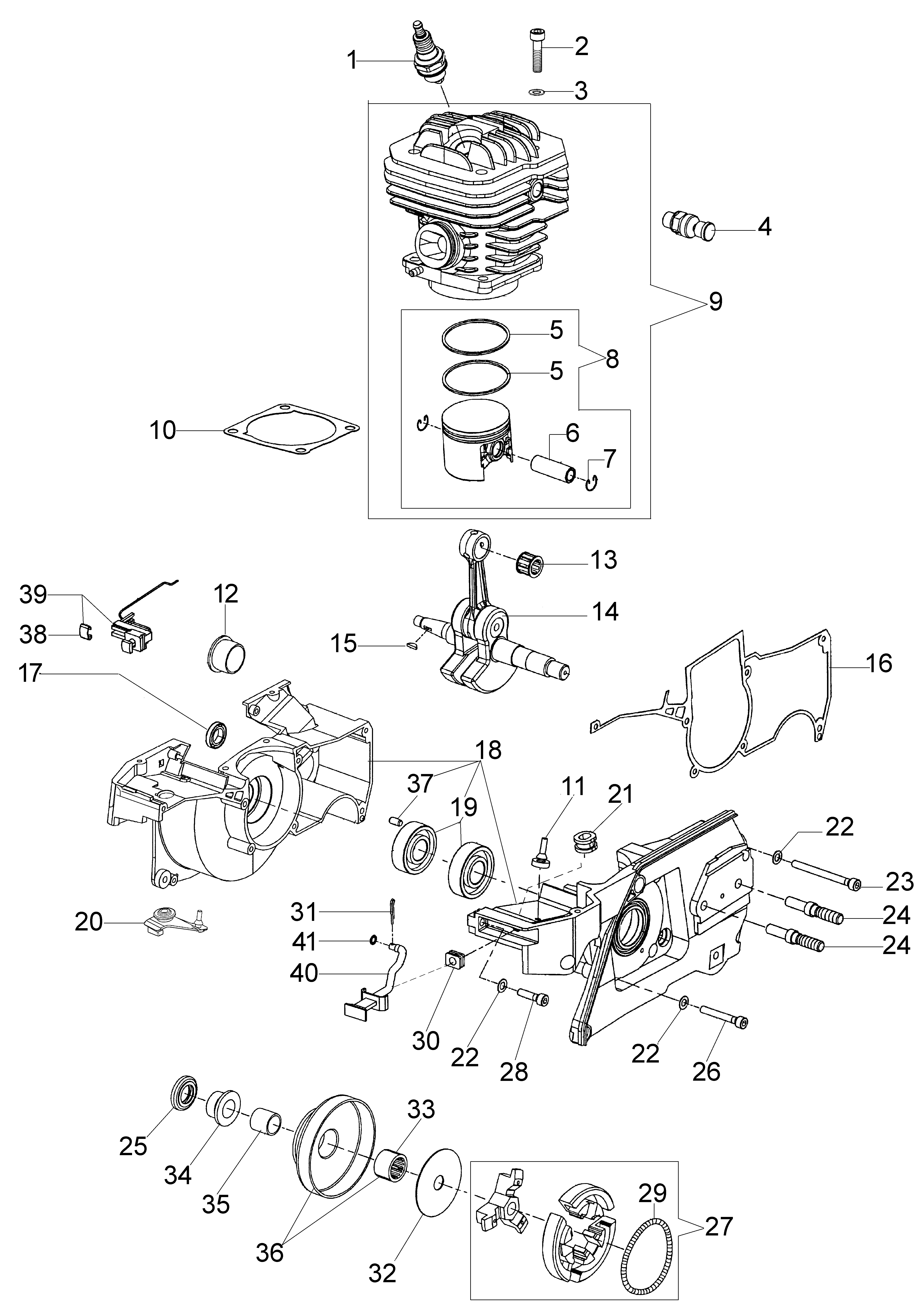

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055118R | Bougie | Non reliée | |
| 2 | 005100906AR | Vis | Disponible | Voir la pièce |
| 3 | 3833076R | Rondelle | Non reliée | |
| 4 | 50010215R | Decompresseur | Disponible | Voir la pièce |
| 5 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 5 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 6 | 094500007R | Axe piston | Disponible | Voir la pièce |
| 7 | 007201198R | Bague | Disponible | Voir la pièce |
| 8 | 098000312B | Piston complet Ø52 | Disponible | Voir la pièce |
| 9 | 50102012F | Cylindre complet | Non reliée | |
| 10 | 52010458AR | Joint | Non reliée | |
| 11 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 12 | 52022079R | Bouchon | Disponible | Voir la pièce |
| 13 | 006000010 | Cage a aguilles | Non reliée | |
| 14 | 098000001R | Vilebrequin | Disponible | Voir la pièce |
| 15 | 094500028R | Clavette | Disponible | Voir la pièce |
| 16 | 097000215A | Kit joints | Disponible | Voir la pièce |
| 17 | 094500004R | Bague | Disponible | Voir la pièce |
| 18 | 52012121BR | Carter moteur | Disponible | Voir la pièce |
| 19 | 099900006R | Roulement | Disponible | Voir la pièce |
| 20 | 50200124R | Passetube | Disponible | Voir la pièce |
| 21 | 098000313 | Passe-cable | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 23 | 006100303R | Vis | Disponible | Voir la pièce |
| 24 | 097000080BR | Goujon | Non reliée | |
| 24 | 097000080BR | Goujon | Non reliée | |
| 25 | 099900014R | Bague | Disponible | Voir la pièce |
| 26 | 3801015R | Vis | Disponible | Voir la pièce |
| 27 | 097000132AR | Embrayage | Non reliée | |
| 28 | 093800060B | Vis | Disponible | Voir la pièce |
| 29 | 097000098R | Ressort | Disponible | Voir la pièce |
| 30 | 097000057R | Passe-cable | Disponible | Voir la pièce |
| 31 | 006000102R | Goupille | Disponible | Voir la pièce |
| 32 | 097000097R | Rondelle | Non reliée | |
| 33 | 52010030 | Roulement | Disponible | Voir la pièce |
| 34 | 52010035 | Entretoise | Disponible | Voir la pièce |
| 35 | 52010034 | Bague | Disponible | Voir la pièce |
| 36 | 52010029AR | Cloche embrayage | Disponible | Voir la pièce |
| 37 | 3023008R | Goupille | Disponible | Voir la pièce |
| 38 | 52010134R | Bride | Disponible | Voir la pièce |
| 39 | 52012044 | Tige | Disponible | Voir la pièce |
| 40 | 52010078AR | Levier starter | Disponible | Voir la pièce |
| 41 | 3049030 | Bague or | Disponible | Voir la pièce |

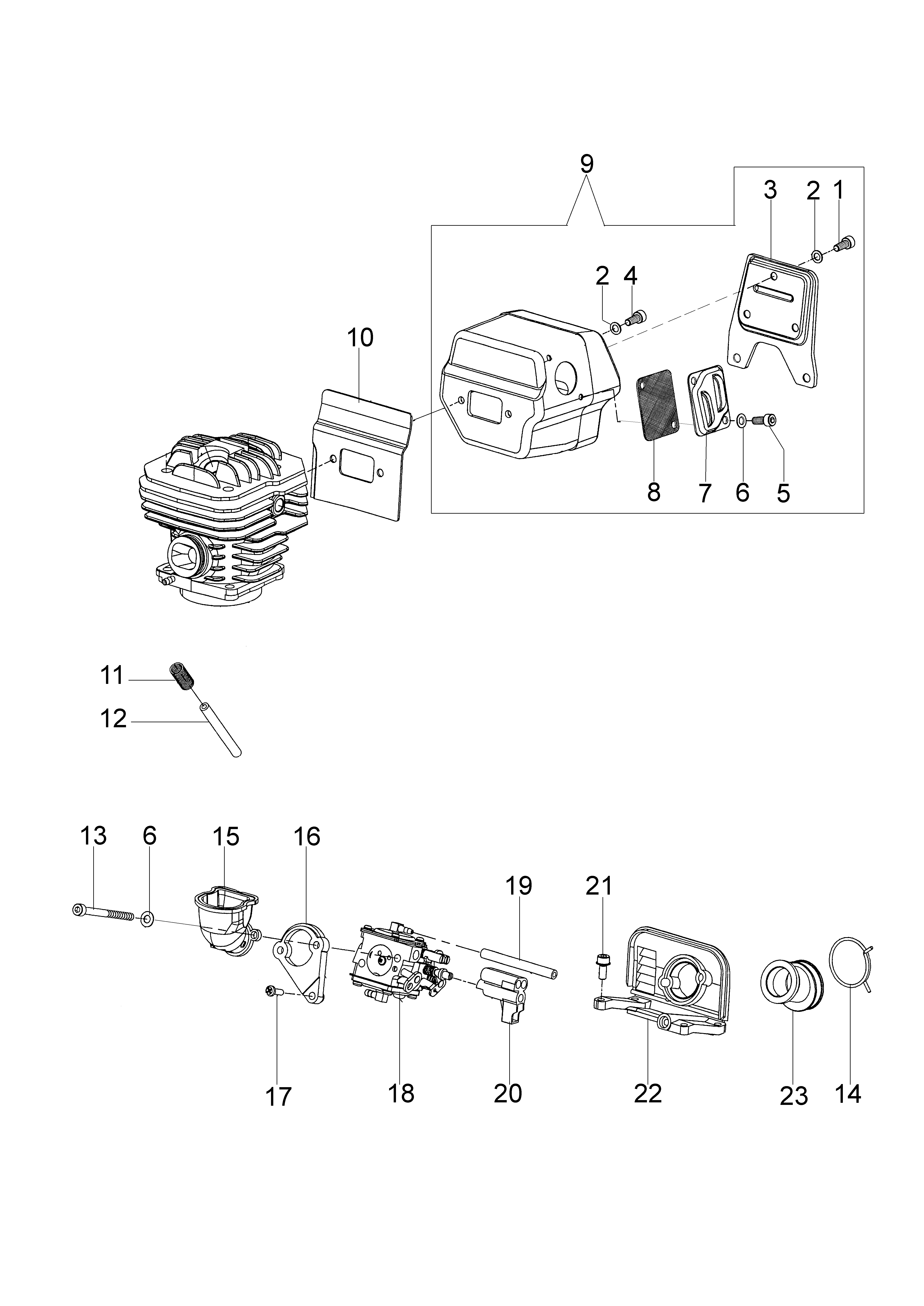

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801052R | Vis | Disponible | Voir la pièce |
| 2 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 2 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 3 | 097000342A | Couvercle | Disponible | Voir la pièce |
| 4 | 3801045R | Vis | Disponible | Voir la pièce |
| 5 | 005100913B | Vis | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 098000133 | Deflecteur | Disponible | Voir la pièce |
| 8 | 098000132 | Protection | Disponible | Voir la pièce |
| 9 | 52010441A | Pot | Disponible | Voir la pièce |
| 10 | 097000094CR | Joint | Disponible | Voir la pièce |
| 11 | 52010120 | Ressort | Disponible | Voir la pièce |
| 12 | 094600126 | Tuyau | Disponible | Voir la pièce |
| 13 | 61052009BR | Vis | Disponible | Voir la pièce |
| 14 | 097000059A | Ressort | Disponible | Voir la pièce |
| 15 | 52010008A | Collecteur | Disponible | Voir la pièce |
| 16 | 097000333R | Flasque | Non reliée | |
| 17 | 3893060R | Vis | Disponible | Voir la pièce |
| 18 | 52012116A | Carburateur WJ-104 | Disponible | Voir la pièce |
| 19 | 015000100AR | Tuyau | Non reliée | |
| 20 | 52010189 | Guide vis | Disponible | Voir la pièce |
| 21 | 097000092AR | Vis | Disponible | Voir la pièce |
| 22 | 098000493 | Support | Non reliée | |
| 23 | 098000010R | Collecteur | Non reliée |

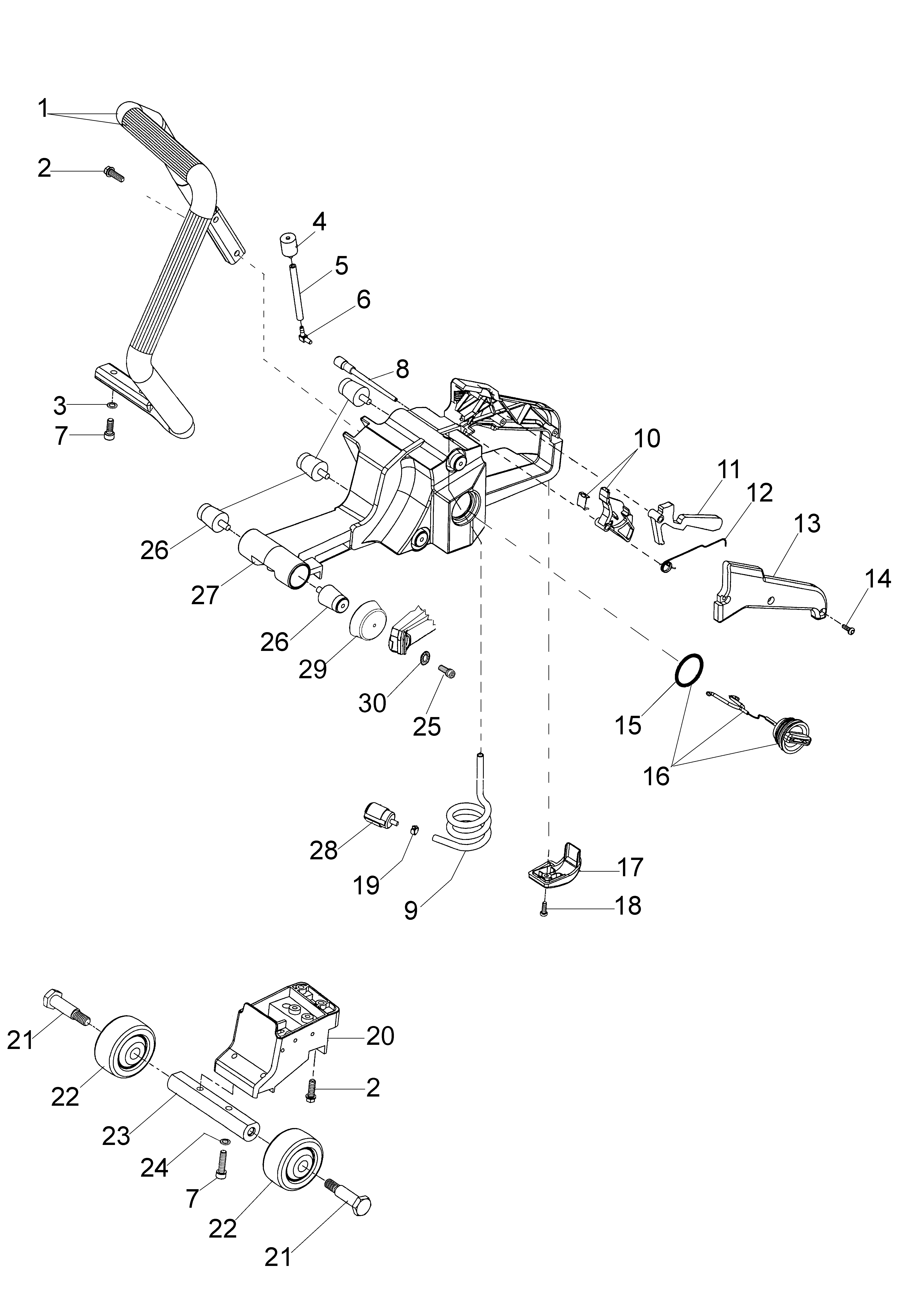

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010047 | Poignee | Disponible | Voir la pièce |
| 2 | 097000061AR | Vis | Disponible | Voir la pièce |
| 2 | 097000061AR | Vis | Disponible | Voir la pièce |
| 3 | 52010035 | Entretoise | Disponible | Voir la pièce |
| 4 | 52010082 | Soupape | Disponible | Voir la pièce |
| 5 | 093000448 | Tuyau | Disponible | Voir la pièce |
| 6 | 018500066 | Jeu de raccords | Disponible | Voir la pièce |
| 7 | 3801020R | Vis | Disponible | Voir la pièce |
| 7 | 3801020R | Vis | Disponible | Voir la pièce |
| 8 | 018500096 | Couvercle | Disponible | Voir la pièce |
| 9 | 098000319BR | Tuyau | Non reliée | |
| 10 | 52010092 | Kit accelerateur | Disponible | Voir la pièce |
| 11 | 52010077AR | Levier | Disponible | Voir la pièce |
| 12 | 097000028R | Ressort | Disponible | Voir la pièce |
| 13 | 097000024 | Couvercle | Disponible | Voir la pièce |
| 14 | 3960040R | Vis | Disponible | Voir la pièce |
| 15 | 099900090R | Bague | Disponible | Voir la pièce |
| 16 | 52022005 | Bouchon | Disponible | Voir la pièce |
| 17 | 52010004 | Protection | Disponible | Voir la pièce |
| 18 | 3960087AR | Vis | Disponible | Voir la pièce |
| 19 | 4098377R | Bande | Disponible | Voir la pièce |
| 20 | 52010214 | Support | Disponible | Voir la pièce |
| 21 | 018600197 | Pivot | Disponible | Voir la pièce |
| 21 | 018600197 | Pivot | Disponible | Voir la pièce |
| 22 | 018600196A | Roue | Disponible | Voir la pièce |
| 22 | 018600196A | Roue | Disponible | Voir la pièce |
| 23 | 52010253 | Support | Disponible | Voir la pièce |
| 24 | 3072015 | Rondelle | Disponible | Voir la pièce |
| 25 | 3801024R | Vis | Disponible | Voir la pièce |
| 26 | 52010066R | Amortisseur | Disponible | Voir la pièce |
| 26 | 52010066R | Amortisseur | Disponible | Voir la pièce |
| 27 | 50200045BR | Reservoir complet | Disponible | Voir la pièce |
| 28 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 29 | 52010496R | Support | Disponible | Voir la pièce |
| 30 | 3033074 | Rondelle | Disponible | Voir la pièce |

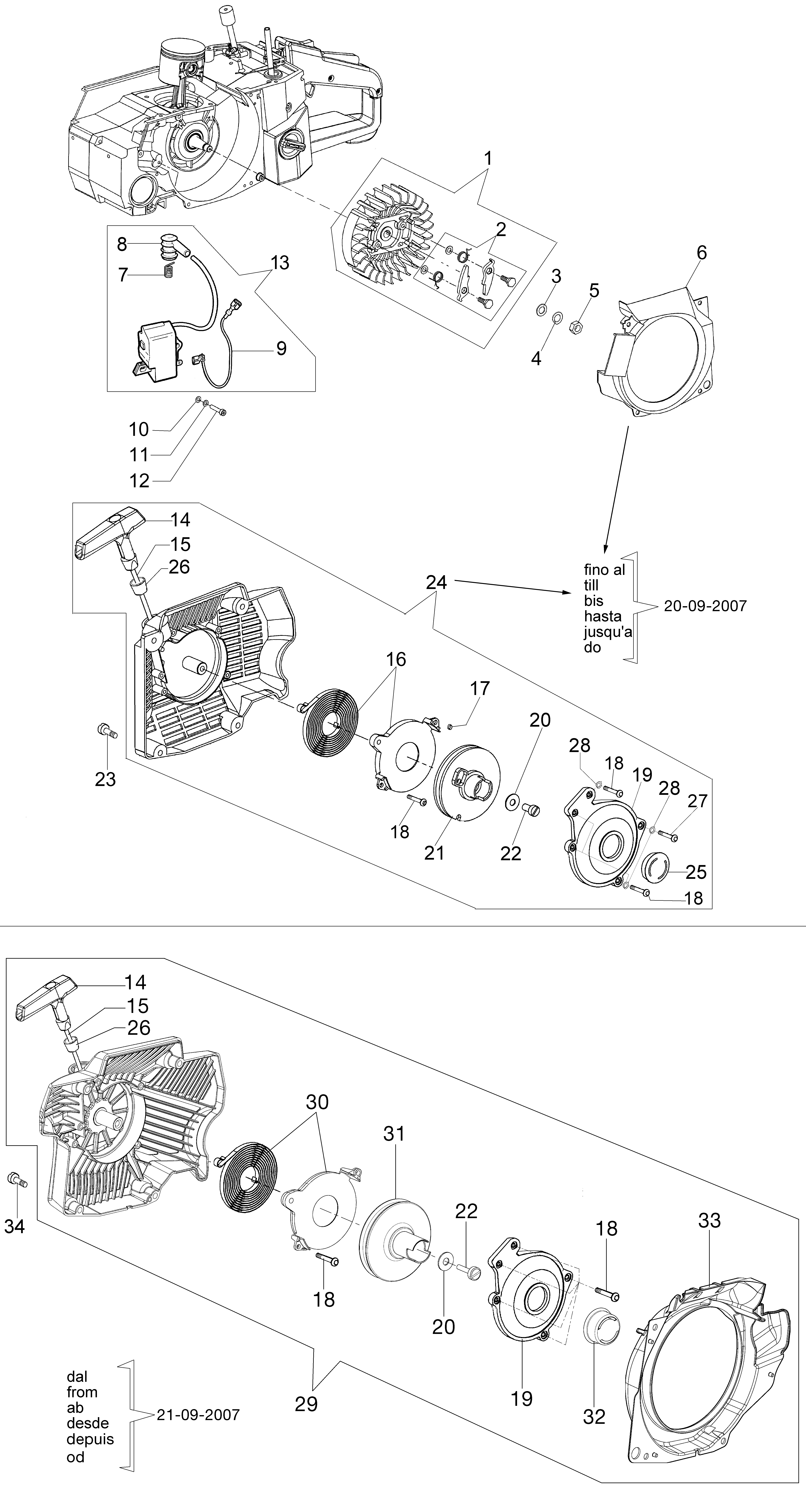

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010326BR | Volant | Disponible | Voir la pièce |
| 2 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 3 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 4 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 5 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 6 | 097000019C | Flasque | Disponible | Voir la pièce |
| 7 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 8 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 9 | 52010497R | Cable | Disponible | Voir la pièce |
| 10 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 11 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 12 | 094000227 | Vis | Disponible | Voir la pièce |
| 13 | 52010320AR | Bobine | Disponible | Voir la pièce |
| 14 | 50140060 | Poignee | Disponible | Voir la pièce |
| 14 | 50140060 | Poignee | Disponible | Voir la pièce |
| 15 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 15 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 16 | 098000060AR | Ressort | Disponible | Voir la pièce |
| 17 | 52010404 | Entretoise | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 19 | 50140055 | Couvercle | Disponible | Voir la pièce |
| 19 | 50140055 | Couvercle | Disponible | Voir la pièce |
| 20 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 21 | 52010439CR | Poulie | Disponible | Voir la pièce |
| 22 | 3908036R | Vis | Non reliée | |
| 22 | 3908036R | Vis | Non reliée | |
| 23 | 097000092AR | Vis | Disponible | Voir la pièce |
| 24 | 52010495C | Kit demarrage | Disponible | Voir la pièce |
| 25 | 52010410 | Bouchon | Disponible | Voir la pièce |
| 26 | 50140056 | Bouchon | Disponible | Voir la pièce |
| 26 | 50140056 | Bouchon | Disponible | Voir la pièce |
| 27 | 3960116 | Vis | Disponible | Voir la pièce |
| 28 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 29 | 52010495C | Kit demarrage | Disponible | Voir la pièce |
| 30 | 52012118BR | Ressort compl. | Non reliée | |
| 31 | 52010485BR | Poulie de démarrage | Disponible | Voir la pièce |
| 32 | 52010489R | Bouchon | Disponible | Voir la pièce |
| 33 | 52010484BR | Flasque | Disponible | Voir la pièce |
| 34 | 099900296R | Vis | Non reliée |

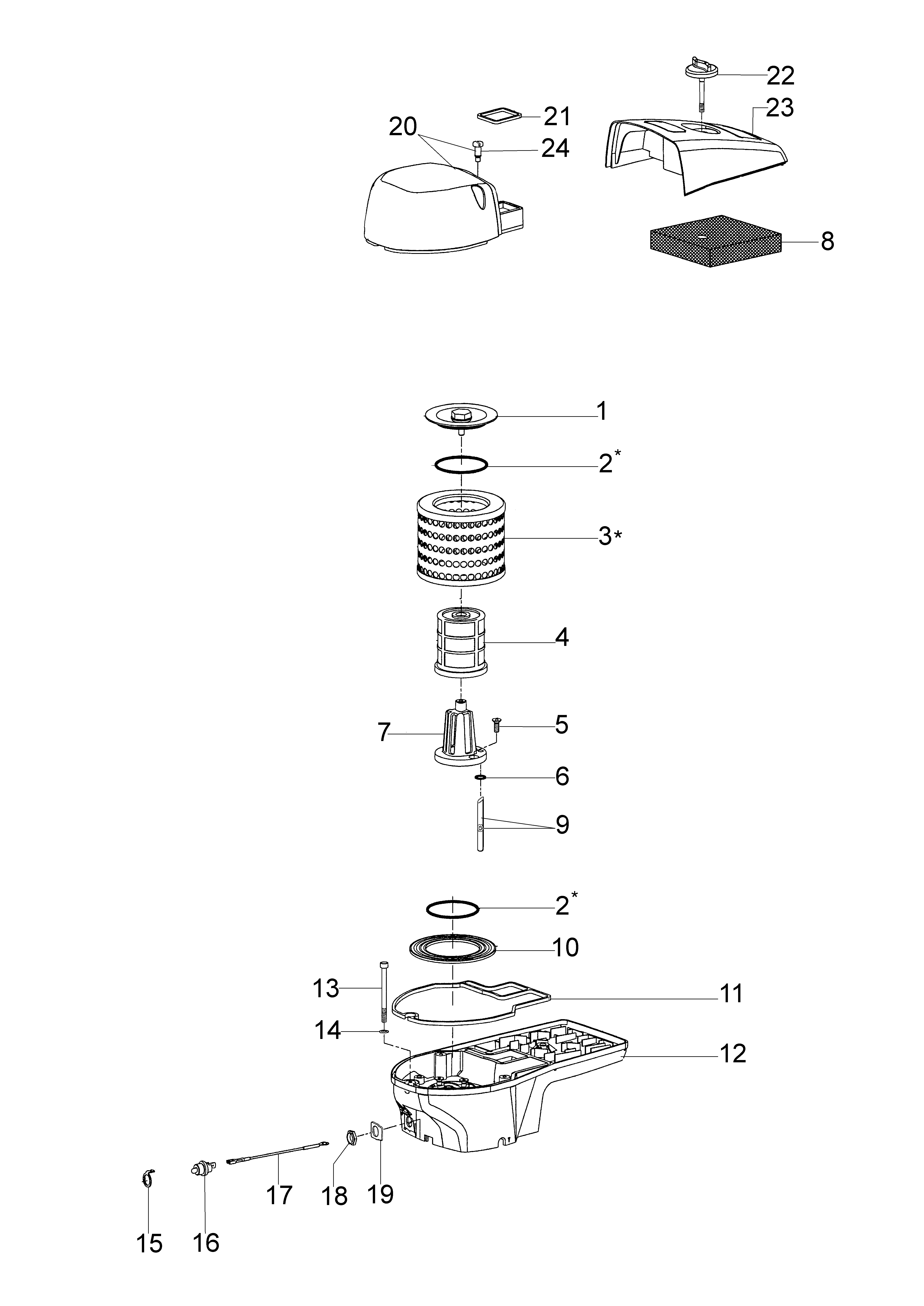

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010514R | Flasque | Disponible | Voir la pièce |
| 2 | 3049050R | Bague or | Disponible | Voir la pièce |
| 2 | 3049050R | Bague or | Disponible | Voir la pièce |
| 3 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 3 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 3 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 4 | 018600056AR | Filtre aire | Disponible | Voir la pièce |
| 5 | 3802002AR | Vis | Non reliée | |
| 6 | 3049007 | Bague or | Disponible | Voir la pièce |
| 7 | 52010014B | Corp filtre | Disponible | Voir la pièce |
| 8 | 52010451R | Filtre aire | Disponible | Voir la pièce |
| 9 | 52010465 | Tube et soupape | Disponible | Voir la pièce |
| 10 | 018600090A | Joint | Disponible | Voir la pièce |
| 11 | 52010059R | Joint | Disponible | Voir la pièce |
| 12 | 52010016AR | Carter embrague | Disponible | Voir la pièce |
| 13 | 072700182 | Vis | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 52010132 | Plaquette | Disponible | Voir la pièce |
| 16 | 094500497R | Interrupteur | Disponible | Voir la pièce |
| 17 | 097000121AR | Cable | Disponible | Voir la pièce |
| 18 | 099900397 | Ecrou | Disponible | Voir la pièce |
| 19 | 004000438R | Decalque | Disponible | Voir la pièce |
| 20 | 52012004B | Couvercle | Disponible | Voir la pièce |
| 21 | 52010060 | Joint | Disponible | Voir la pièce |
| 22 | 52010041 | Pommeau | Disponible | Voir la pièce |
| 23 | 52010018AR | Couvercle | Disponible | Voir la pièce |
| 24 | 093000468AR | Vis | Non reliée |

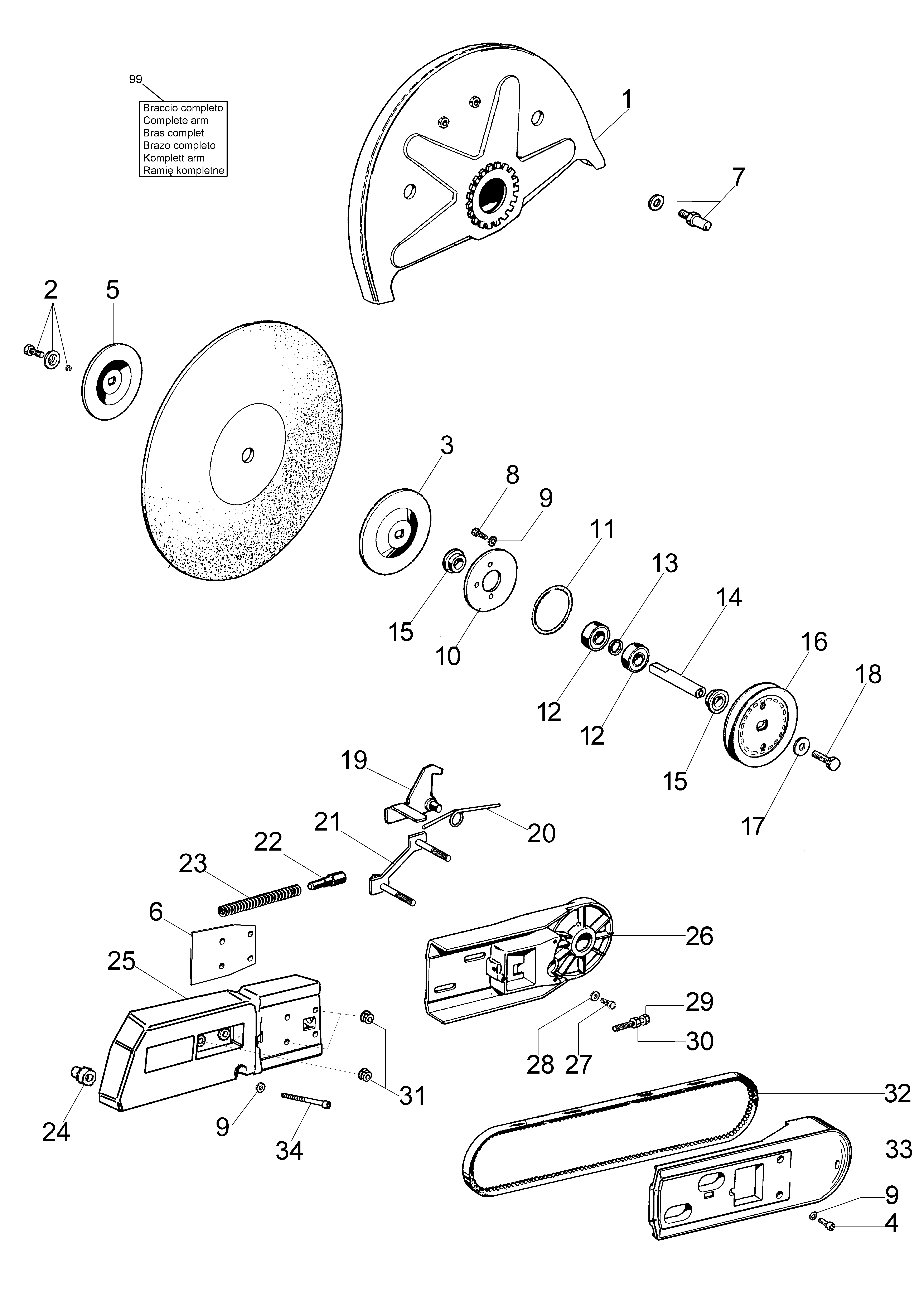

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010071R | Carter disque 12 | Disponible | Voir la pièce |
| 2 | 52010177 | Kit vis | Disponible | Voir la pièce |
| 3 | 52010312 | Bride | Disponible | Voir la pièce |
| 4 | 52010045 | Bague | Disponible | Voir la pièce |
| 5 | 018600235 | Flasque | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 7 | 018600019R | Arbre | Disponible | Voir la pièce |
| 8 | 3806022R | Vis | Disponible | Voir la pièce |
| 9 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 10 | 018600236A | Flasque | Disponible | Voir la pièce |
| 11 | 018100029 | Bague or | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 14 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 15 | 52010039 | Entretoise | Disponible | Voir la pièce |
| 16 | 018600004A | Poulie | Disponible | Voir la pièce |
| 17 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 18 | 3933034AR | Pivot | Non reliée | |
| 19 | 52010305 | Plaquette | Disponible | Voir la pièce |
| 20 | 3806021AR | Vis | Disponible | Voir la pièce |
| 21 | 52012114R | Bras | Disponible | Voir la pièce |
| 22 | 52010043 | Flasque | Disponible | Voir la pièce |
| 23 | 52010013 | Arrêt | Disponible | Voir la pièce |
| 24 | 52010396 | Secteur | Disponible | Voir la pièce |
| 25 | 52010430 | Capot courroie | Disponible | Voir la pièce |
| 26 | 52010062AR | Pommeau | Disponible | Voir la pièce |
| 27 | 3802005A | Vis | Disponible | Voir la pièce |
| 28 | 52010025AR | Support | Disponible | Voir la pièce |
| 29 | 3801016R | Vis | Disponible | Voir la pièce |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 31 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 32 | 018100180R | Courroie | Disponible | Voir la pièce |
| 33 | 52010022AR | Couvercle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 35 | 3906016R | Vis | Disponible | Voir la pièce |
| 36 | 52010211 | Protection | Disponible | Voir la pièce |
| 37 | 52010046 | Bague | Disponible | Voir la pièce |
| 38 | 52010401 | Vis | Disponible | Voir la pièce |
| 39 | 52010036 | Tendeur courroie | Disponible | Voir la pièce |
| 40 | 3806021AR | Vis | Disponible | Voir la pièce |
| 41 | 3801067 | Vis | Disponible | Voir la pièce |
| 42 | 52010211 | Protection | Disponible | Voir la pièce |
| 43 | 3916008R | Rondelle | Non reliée | |
| 44 | 006000300 | Bague | Disponible | Voir la pièce |
| 45 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 46 | 3906019R | Vis | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 52022001AR | Bras complet 12 | Disponible | Voir la pièce |

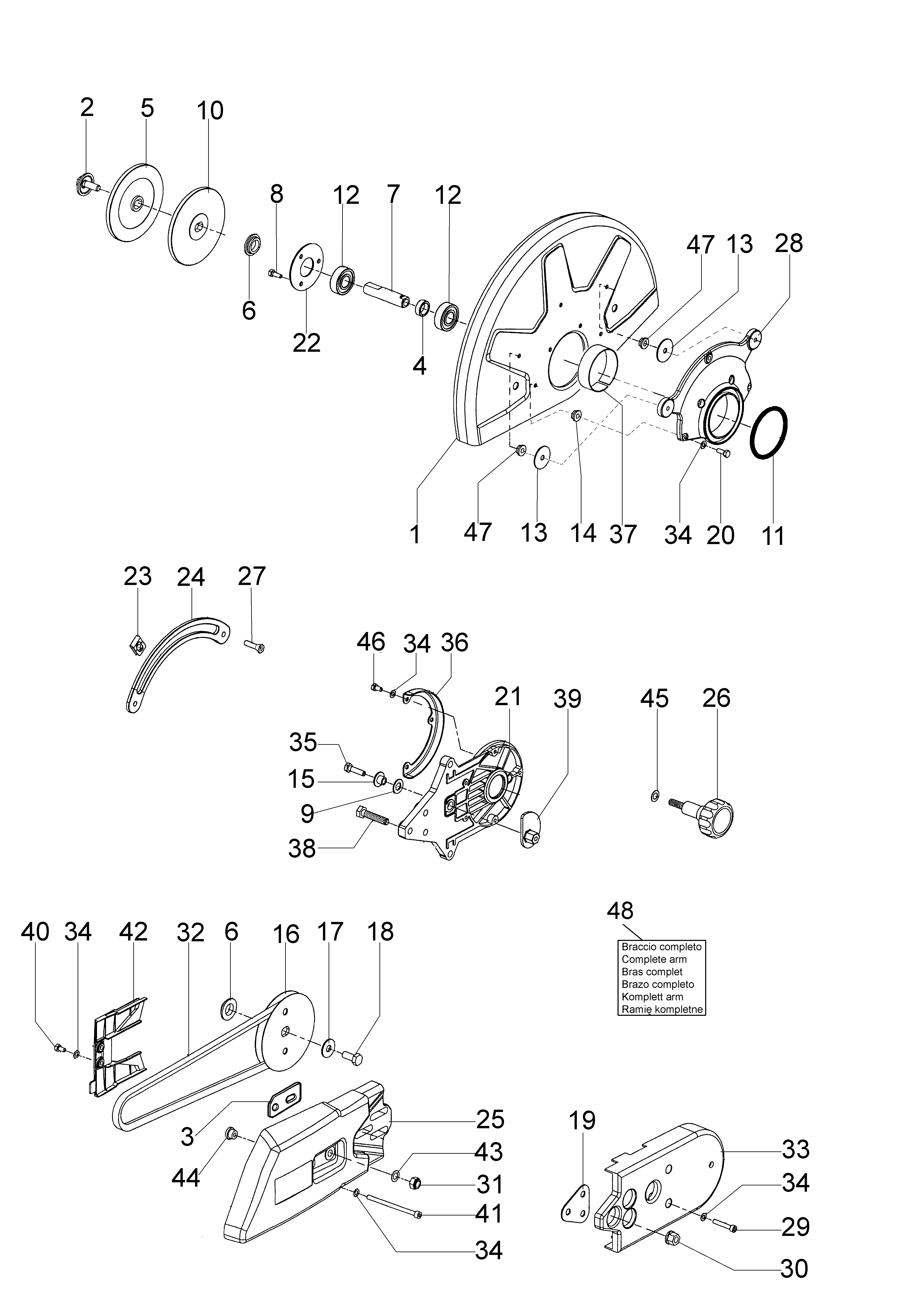

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010026 | Carter disque 12 | Disponible | Voir la pièce |
| 2 | 52010177 | Kit vis | Disponible | Voir la pièce |
| 3 | 52010312 | Bride | Disponible | Voir la pièce |
| 4 | 52010045 | Bague | Disponible | Voir la pièce |
| 5 | 018600235 | Flasque | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 7 | 018600019R | Arbre | Disponible | Voir la pièce |
| 8 | 3806022R | Vis | Disponible | Voir la pièce |
| 9 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 10 | 018600236A | Flasque | Disponible | Voir la pièce |
| 11 | 018100029 | Bague or | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 14 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 15 | 52010039 | Entretoise | Disponible | Voir la pièce |
| 16 | 018600004A | Poulie | Disponible | Voir la pièce |
| 17 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 18 | 3933034AR | Pivot | Non reliée | |
| 19 | 52010305 | Plaquette | Disponible | Voir la pièce |
| 20 | 3806021AR | Vis | Disponible | Voir la pièce |
| 21 | 52012114R | Bras | Disponible | Voir la pièce |
| 22 | 52010043 | Flasque | Disponible | Voir la pièce |
| 23 | 52010013 | Arrêt | Disponible | Voir la pièce |
| 24 | 52010396 | Secteur | Disponible | Voir la pièce |
| 25 | 52010430 | Capot courroie | Disponible | Voir la pièce |
| 26 | 52010062AR | Pommeau | Disponible | Voir la pièce |
| 27 | 3802005A | Vis | Disponible | Voir la pièce |
| 28 | 52010025AR | Support | Disponible | Voir la pièce |
| 29 | 3801016R | Vis | Disponible | Voir la pièce |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 31 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 32 | 018100180R | Courroie | Disponible | Voir la pièce |
| 33 | 52010022AR | Couvercle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 35 | 3906016R | Vis | Disponible | Voir la pièce |
| 36 | 52010211 | Protection | Disponible | Voir la pièce |
| 37 | 52010046 | Bague | Disponible | Voir la pièce |
| 38 | 52010401 | Vis | Disponible | Voir la pièce |
| 39 | 52010036 | Tendeur courroie | Disponible | Voir la pièce |
| 40 | 3806021AR | Vis | Disponible | Voir la pièce |
| 41 | 3801067 | Vis | Disponible | Voir la pièce |
| 42 | 52010023 | Protection | Disponible | Voir la pièce |
| 43 | 3916008R | Rondelle | Non reliée | |
| 44 | 006000300 | Bague | Disponible | Voir la pièce |
| 45 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 46 | 3906019R | Vis | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 52012006AR | Bras complet 14 | Disponible | Voir la pièce |

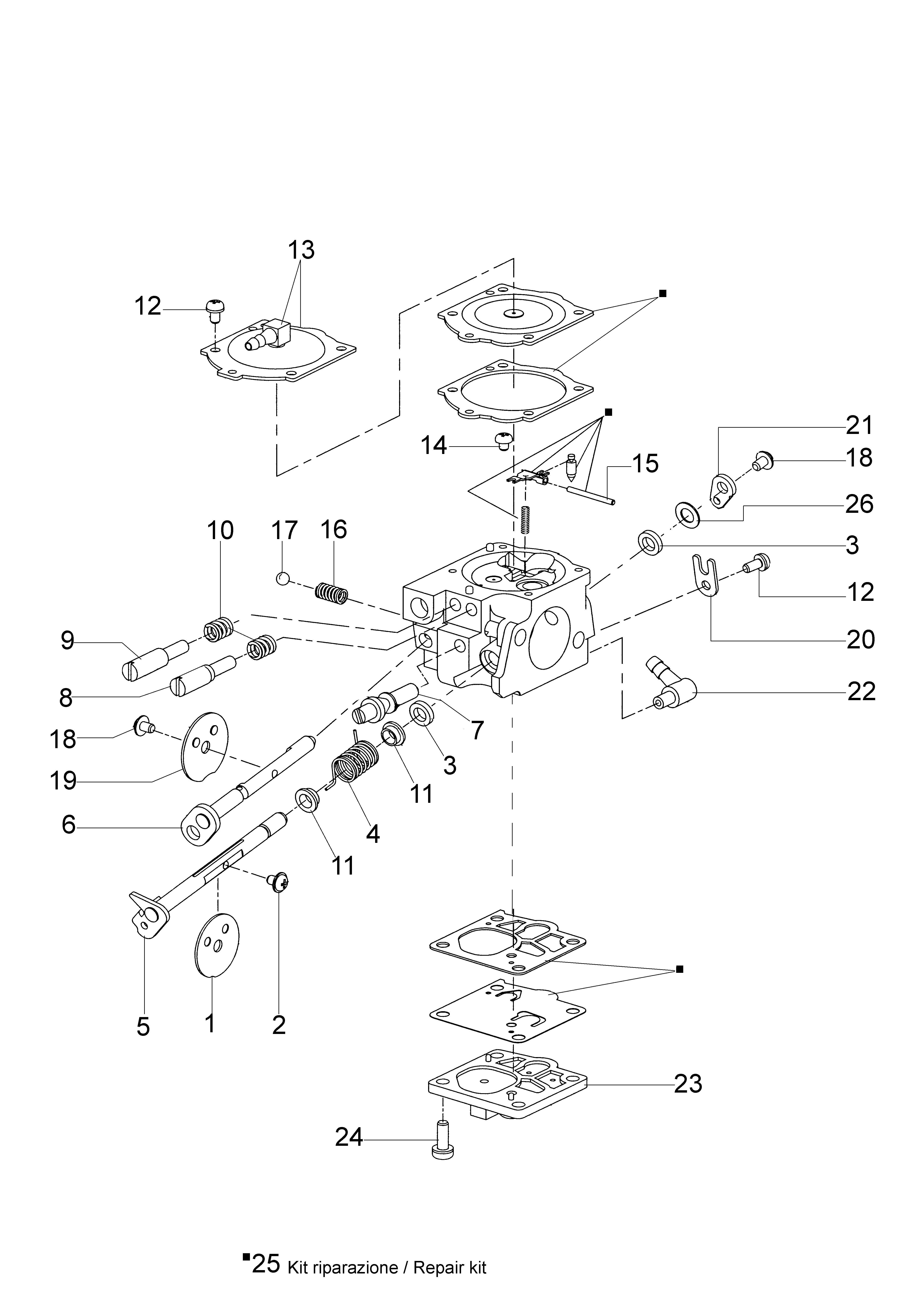

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010019 | Papillon | Disponible | Voir la pièce |
| 2 | 380000338 | Vis | Disponible | Voir la pièce |
| 3 | 380000272 | Bague | Disponible | Voir la pièce |
| 3 | 380000272 | Bague | Disponible | Voir la pièce |
| 4 | 097000161 | Ressort | Disponible | Voir la pièce |
| 5 | 097000154 | Arbre | Disponible | Voir la pièce |
| 6 | 097000155 | Arbre | Disponible | Voir la pièce |
| 7 | 097000162 | Vis | Disponible | Voir la pièce |
| 8 | 2318761 | Vis L | Disponible | Voir la pièce |
| 9 | 2318762 | Vis H | Disponible | Voir la pièce |
| 10 | 097000223 | Ressort | Disponible | Voir la pièce |
| 11 | 097000224 | Bague | Disponible | Voir la pièce |
| 11 | 097000224 | Bague | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 13 | 52010007 | Couvercle | Disponible | Voir la pièce |
| 14 | 003300202 | Vis | Disponible | Voir la pièce |
| 15 | 035000169 | Axe | Disponible | Voir la pièce |
| 16 | 035000164 | Ressort | Disponible | Voir la pièce |
| 17 | 006000325 | Bille | Disponible | Voir la pièce |
| 18 | 003300209 | Vis | Disponible | Voir la pièce |
| 18 | 003300209 | Vis | Disponible | Voir la pièce |
| 19 | 035000151 | Papillon | Disponible | Voir la pièce |
| 20 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 21 | 097000160 | Levier | Disponible | Voir la pièce |
| 22 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 23 | 097000157 | Couvercle | Disponible | Voir la pièce |
| 24 | 035000161 | Vis | Disponible | Voir la pièce |
| 25 | 2318672 | Kit réparation | Disponible | Voir la pièce |
| 26 | 015400153 | Rondelle | Disponible | Voir la pièce |

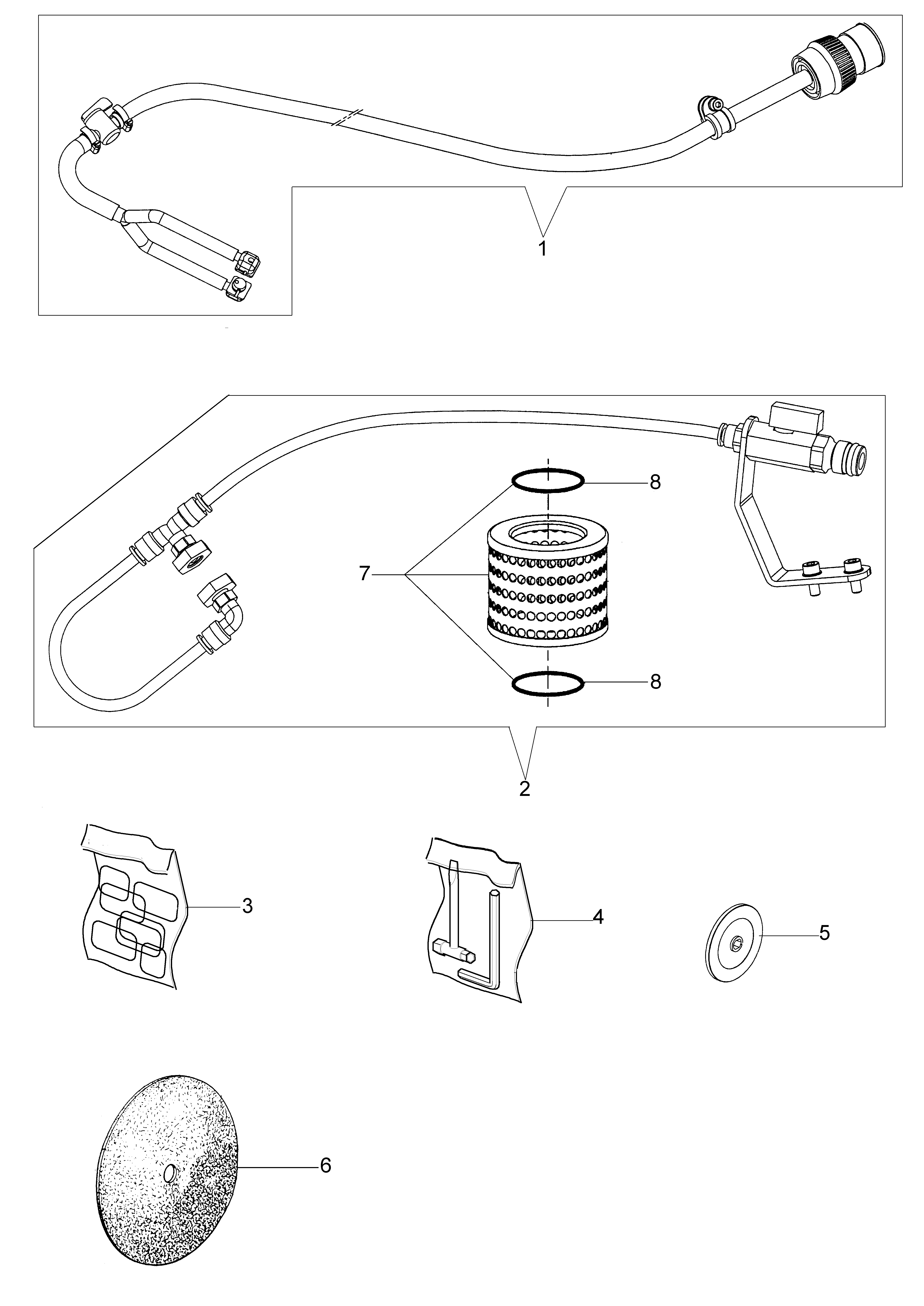

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52012055 | Kit refroidissement | Disponible | Voir la pièce |
| 2 | 52010110A | Kit refroidissement | Disponible | Voir la pièce |
| 3 | 52012098 | Kit etiquettes | Disponible | Voir la pièce |
| 3 | 52012101 | Kit etiquettes | Disponible | Voir la pièce |
| 4 | 4191240 | Kit outils | Disponible | Voir la pièce |
| 5 | 52010173A | Flasque | Disponible | Voir la pièce |
| 6 | 018600032 | Disque 16 (cement) | Disponible | Voir la pièce |
| 6 | 018600033 | Disque 16 (metal) | Disponible | Voir la pièce |
| 6 | 52010169 | Disque 12 (metal) | Disponible | Voir la pièce |
| 6 | 52010170 | Disque 12 (cement) | Disponible | Voir la pièce |
| 6 | 52010171 | Disque 14 (metal) | Disponible | Voir la pièce |
| 6 | 52010172 | Disque 14 (cement) | Disponible | Voir la pièce |
| 7 | 098000477 | Kit filtre | Non reliée | |
| 8 | 3049050R | Bague or | Disponible | Voir la pièce |
| 8 | 3049050R | Bague or | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010216AR | Carter disque 12 | Disponible | Voir la pièce |
| 2 | 52010177 | Kit vis | Disponible | Voir la pièce |
| 3 | 018600236A | Flasque | Disponible | Voir la pièce |
| 4 | 006000624 | Vis | Disponible | Voir la pièce |
| 5 | 018600235 | Flasque | Disponible | Voir la pièce |
| 6 | 52010226R | Protection | Disponible | Voir la pièce |
| 7 | 52012110 | Pivot | Disponible | Voir la pièce |
| 8 | 3806022R | Vis | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 10 | 018100012 | Flasque | Disponible | Voir la pièce |
| 11 | 018100029 | Bague or | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 13 | 018100020 | Bague | Disponible | Voir la pièce |
| 14 | 018600019R | Arbre | Disponible | Voir la pièce |
| 15 | 018600237 | Entretoise | Disponible | Voir la pièce |
| 15 | 018600237 | Entretoise | Disponible | Voir la pièce |
| 16 | 018600004A | Poulie | Disponible | Voir la pièce |
| 17 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 18 | 3933034AR | Pivot | Non reliée | |
| 19 | 018100015 | Cliquet | Disponible | Voir la pièce |
| 20 | 018100038 | Ressort | Disponible | Voir la pièce |
| 21 | 018600009 | Etrier | Disponible | Voir la pièce |
| 22 | 018600015 | Pivot | Disponible | Voir la pièce |
| 23 | 018600030 | Ressort | Disponible | Voir la pièce |
| 24 | 006000300 | Bague | Disponible | Voir la pièce |
| 25 | 52010431 | Capot courroie | Disponible | Voir la pièce |
| 26 | 018600001 | Bras | Disponible | Voir la pièce |
| 27 | 006000156R | Vis | Disponible | Voir la pièce |
| 28 | 094500034R | Rondelle | Non reliée | |
| 29 | 3933034AR | Pivot | Non reliée | |
| 30 | 094600112 | Ecrou | Disponible | Voir la pièce |
| 31 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 32 | 018600031R | Courroie | Disponible | Voir la pièce |
| 33 | 018600003 | Couvercle | Disponible | Voir la pièce |
| 34 | 3801067 | Vis | Disponible | Voir la pièce |
| 99 | 52012060R | Bras complet | Disponible | Voir la pièce |
