Vue Éclatée 963 TTA
Retrouvez les pièces détachées, références et repères disponibles pour 963 TTA.

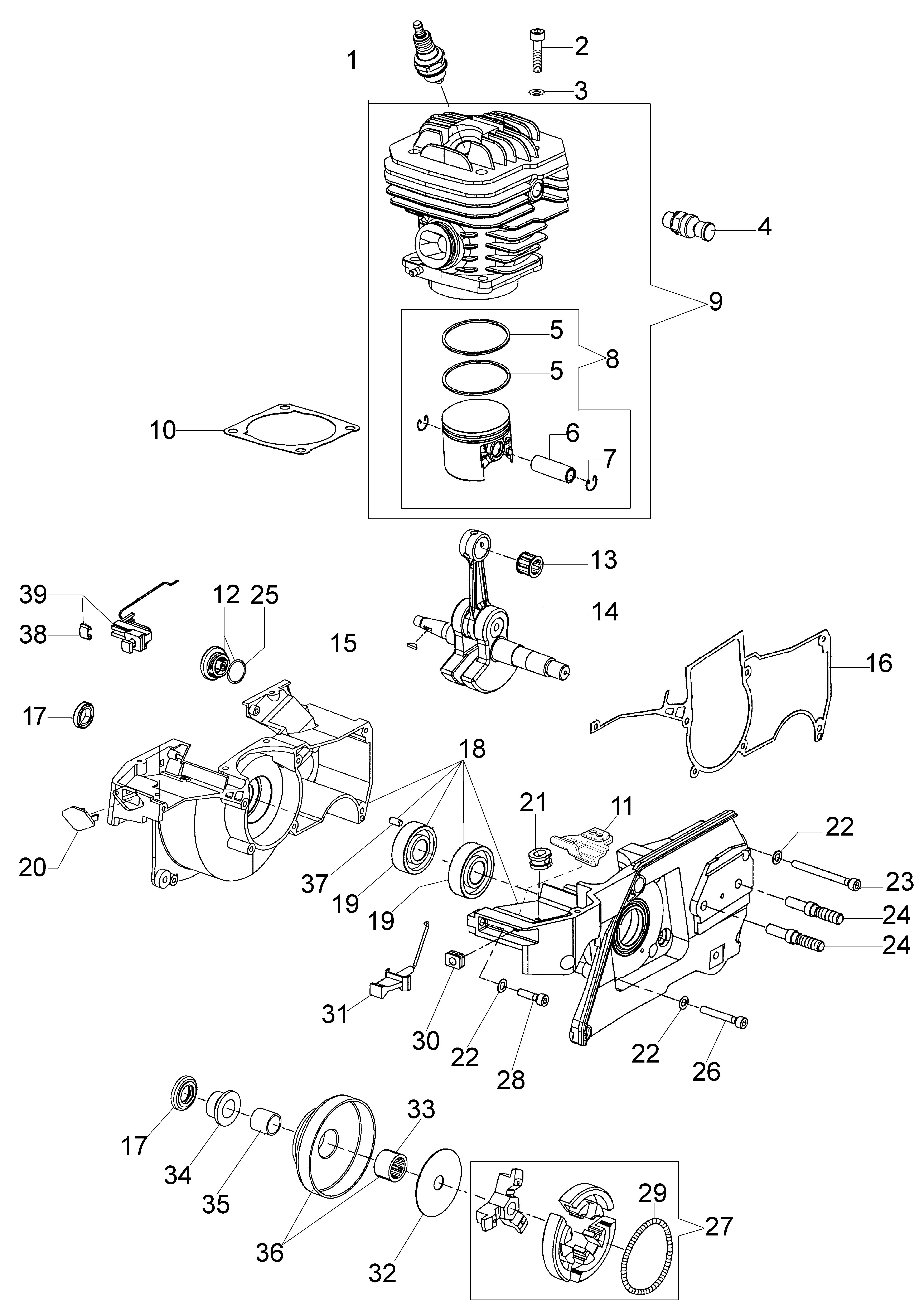

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055101R | Bougie | Non reliée | |
| 2 | 005100906AR | Vis | Disponible | Voir la pièce |
| 3 | 3833076R | Rondelle | Non reliée | |
| 4 | 50010215R | Decompresseur | Disponible | Voir la pièce |
| 5 | 3123005R | Segment Ø48 | Disponible | Voir la pièce |
| 5 | 3123005R | Segment Ø48 | Disponible | Voir la pièce |
| 6 | 50010031R | Axe piston | Disponible | Voir la pièce |
| 7 | 007201198R | Bague | Disponible | Voir la pièce |
| 8 | 50092013A | Piston complet Ø48 | Disponible | Voir la pièce |
| 9 | 50092028B | Cylindre compl. Ø48 | Disponible | Voir la pièce |
| 10 | 50010046DR | Joint | Disponible | Voir la pièce |
| 11 | 50140073 | Passe-cable | Disponible | Voir la pièce |
| 12 | 52022079R | Bouchon | Disponible | Voir la pièce |
| 13 | 3037014R | Roulement | Disponible | Voir la pièce |
| 14 | 50090048R | Vilebrequin | Disponible | Voir la pièce |
| 15 | 094500028R | Clavette | Disponible | Voir la pièce |
| 16 | 50010047AR | Joint | Disponible | Voir la pièce |
| 17 | 007201313R | Bague | Disponible | Voir la pièce |
| 17 | 007201313R | Bague | Disponible | Voir la pièce |
| 18 | 52020273C | Carter moteur | Disponible | Voir la pièce |
| 19 | 3034012R | Roulement | Non reliée | |
| 19 | 3034012R | Roulement | Non reliée | |
| 20 | 52020013BR | Bouchon | Disponible | Voir la pièce |
| 21 | 52020014 | Passe-cable | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 23 | 006100303R | Vis | Disponible | Voir la pièce |
| 24 | 097000080BR | Goujon | Non reliée | |
| 24 | 097000080BR | Goujon | Non reliée | |
| 25 | 3049025 | Bague or | Disponible | Voir la pièce |
| 26 | 3801015R | Vis | Disponible | Voir la pièce |
| 27 | 50012023BR | Embrayage | Non reliée | |
| 28 | 093800060B | Vis | Disponible | Voir la pièce |
| 29 | 004900137BR | Ressort | Disponible | Voir la pièce |
| 30 | 097000057R | Passe-cable | Disponible | Voir la pièce |
| 31 | 52020037 | Levier starter | Disponible | Voir la pièce |
| 32 | 375100012AR | Rondelle | Disponible | Voir la pièce |
| 33 | 52020030 | Bague | Disponible | Voir la pièce |
| 34 | 52020035 | Entretoise | Disponible | Voir la pièce |
| 35 | 52020034 | Bague | Disponible | Voir la pièce |
| 36 | 52020029AR | Cloche embrayage | Disponible | Voir la pièce |
| 37 | 3023008R | Goupille | Disponible | Voir la pièce |
| 38 | 52010134R | Bride | Disponible | Voir la pièce |
| 39 | 52022048A | Levier accelerateur | Disponible | Voir la pièce |

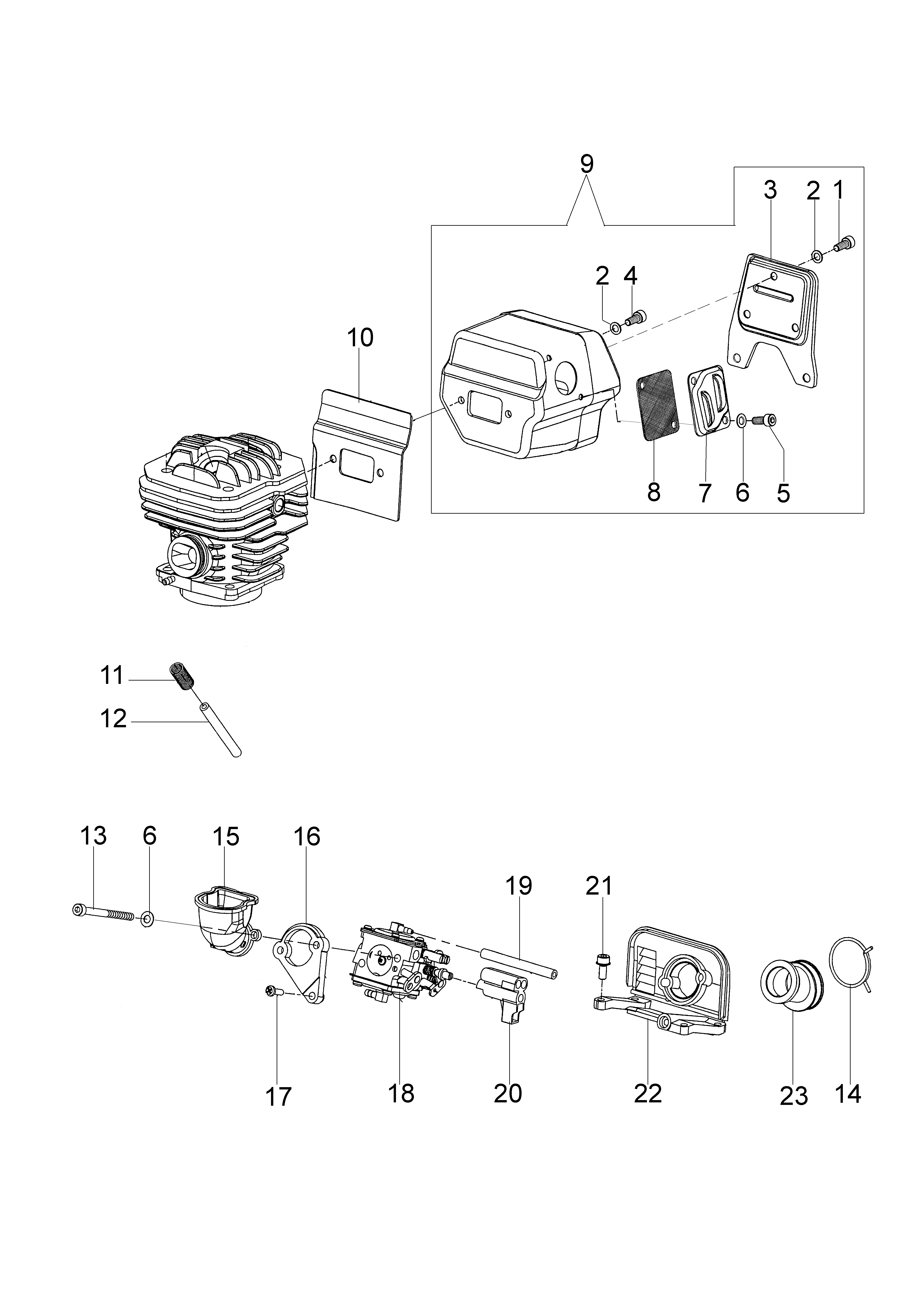

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801052R | Vis | Disponible | Voir la pièce |
| 2 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 2 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 3 | 097000342A | Couvercle | Disponible | Voir la pièce |
| 4 | 3801045R | Vis | Disponible | Voir la pièce |
| 5 | 005100913B | Vis | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 50010198R | Guide vis | Non reliée | |
| 8 | 50010197 | Cache-flamme | Disponible | Voir la pièce |
| 9 | 52020258 | Pot | Disponible | Voir la pièce |
| 10 | 50010058AR | Joint | Non reliée | |
| 11 | 52020060 | Ressort | Disponible | Voir la pièce |
| 12 | 094000215BR | Tuyau | Non reliée | |
| 13 | 61052009BR | Vis | Disponible | Voir la pièce |
| 14 | 097000059A | Ressort | Disponible | Voir la pièce |
| 15 | 52020008B | Collecteur | Disponible | Voir la pièce |
| 16 | 50010028R | Flasque | Non reliée | |
| 17 | 3960115R | Vis | Disponible | Voir la pièce |
| 18 | 52020271B | Carburateur HDA-225 | Disponible | Voir la pièce |
| 19 | 018100354 | Tuyau | Disponible | Voir la pièce |
| 20 | 50010125 | Guide vis | Disponible | Voir la pièce |
| 21 | 097000092AR | Vis | Disponible | Voir la pièce |
| 22 | 52020039 | Support | Disponible | Voir la pièce |
| 23 | 50010026R | Collecteur | Disponible | Voir la pièce |

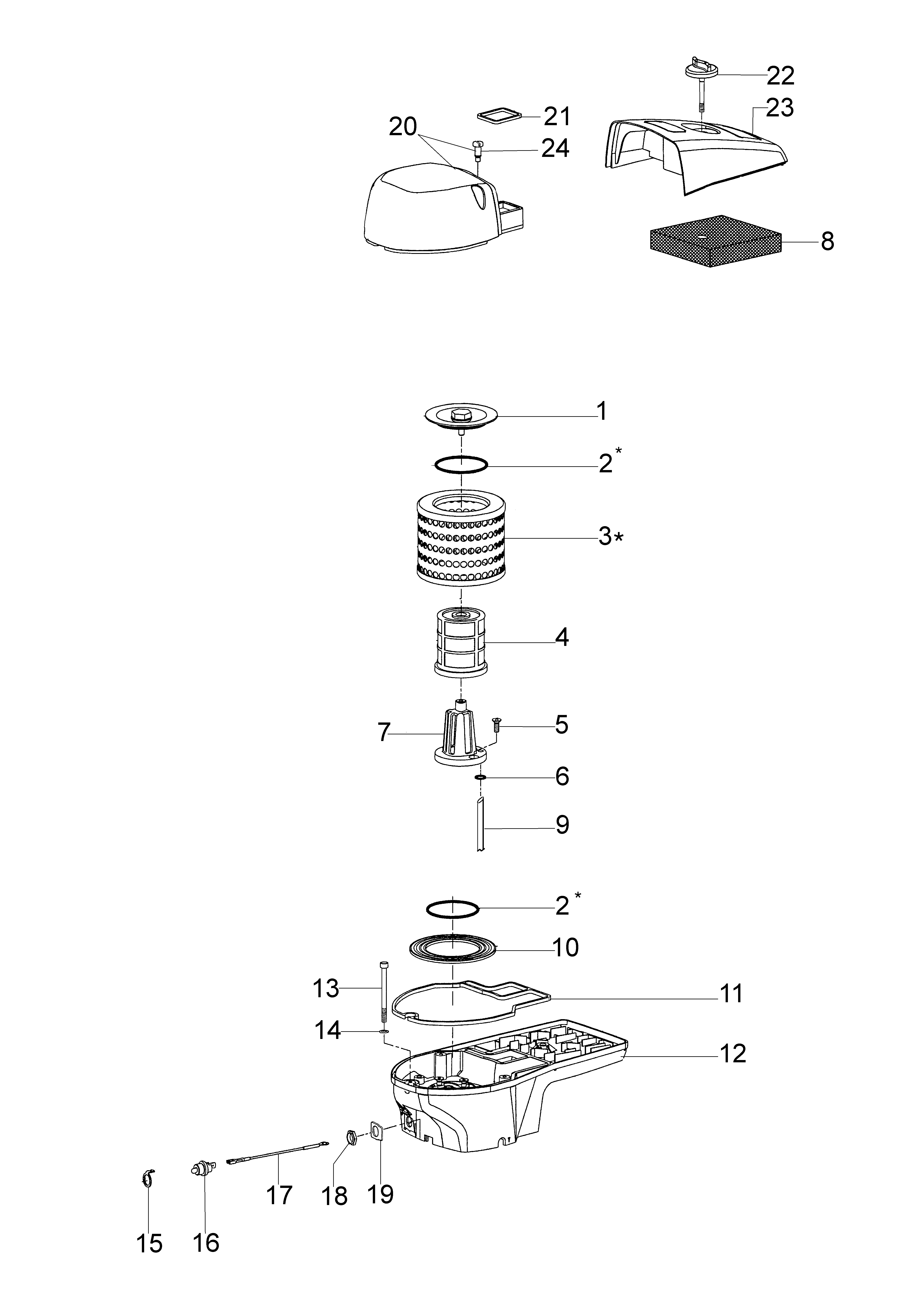

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010514R | Flasque | Disponible | Voir la pièce |
| 2 | 3049050R | Bague or | Disponible | Voir la pièce |
| 2 | 3049050R | Bague or | Disponible | Voir la pièce |
| 3 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 3 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 3 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 4 | 018600056AR | Filtre aire | Disponible | Voir la pièce |
| 5 | 3802002AR | Vis | Non reliée | |
| 6 | 3049007 | Bague or | Disponible | Voir la pièce |
| 7 | 52010014B | Corp filtre | Disponible | Voir la pièce |
| 8 | 52020270R | Filtre aire | Disponible | Voir la pièce |
| 9 | 093000468AR | Vis | Non reliée | |
| 10 | 018600090A | Joint | Disponible | Voir la pièce |
| 11 | 52020021R | Joint | Disponible | Voir la pièce |
| 12 | 52020016 | Carter embrague | Disponible | Voir la pièce |
| 13 | 072700182 | Vis | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 52010132 | Plaquette | Disponible | Voir la pièce |
| 16 | 094500497R | Interrupteur | Disponible | Voir la pièce |
| 17 | 097000121AR | Cable | Disponible | Voir la pièce |
| 18 | 099900397 | Ecrou | Disponible | Voir la pièce |
| 19 | 004000438R | Decalque | Disponible | Voir la pièce |
| 20 | 52022006A | Couvercle | Disponible | Voir la pièce |
| 21 | 52010060 | Joint | Disponible | Voir la pièce |
| 22 | 52010041 | Pommeau | Disponible | Voir la pièce |
| 23 | 52010018AR | Couvercle | Disponible | Voir la pièce |
| 24 | 093000468AR | Vis | Non reliée |

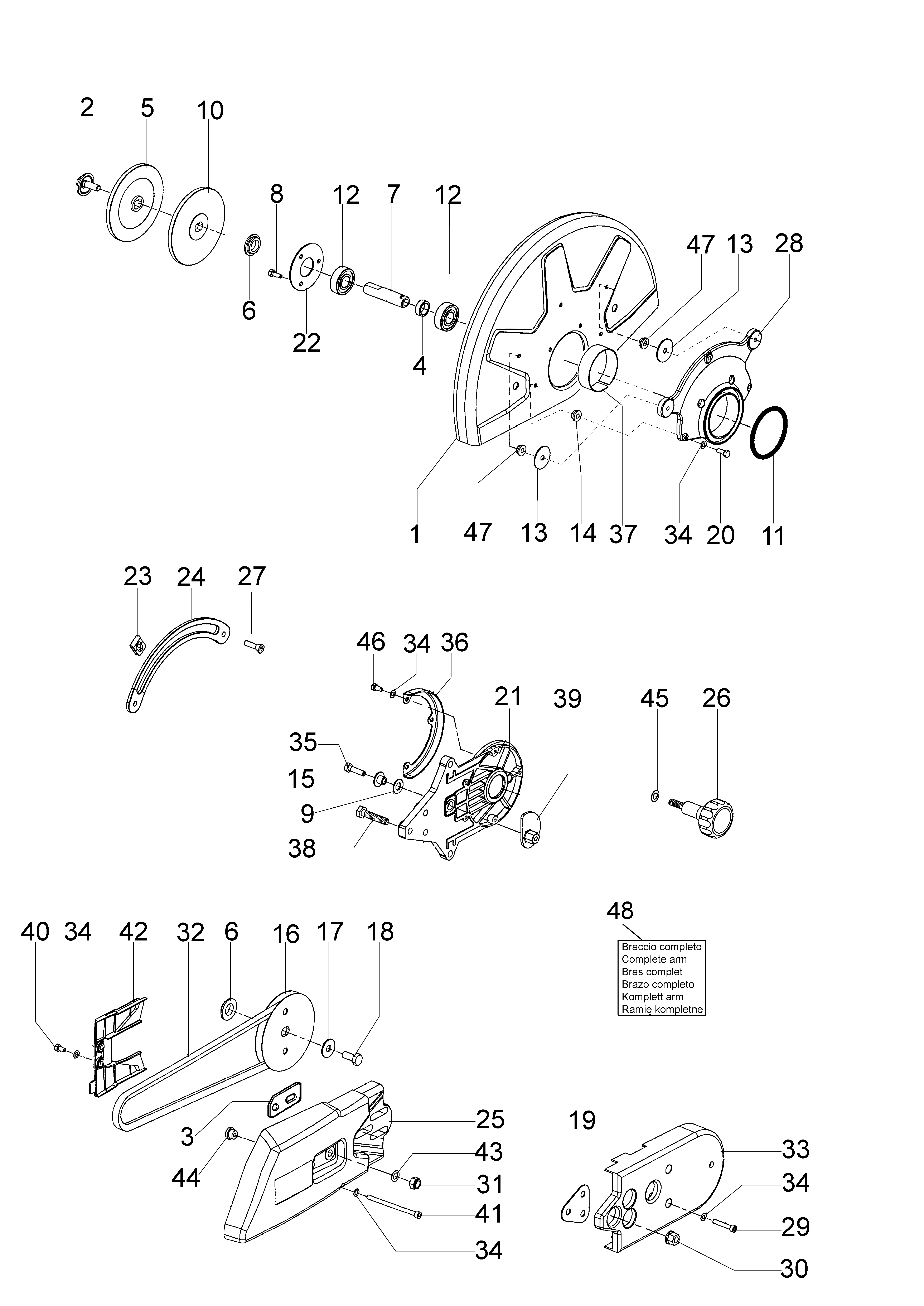

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010071R | Carter disque 12 | Disponible | Voir la pièce |
| 2 | 52010177 | Kit vis | Disponible | Voir la pièce |
| 3 | 52010312 | Bride | Disponible | Voir la pièce |
| 4 | 52010045 | Bague | Disponible | Voir la pièce |
| 5 | 018600235 | Flasque | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 7 | 018600019R | Arbre | Disponible | Voir la pièce |
| 8 | 3806022R | Vis | Disponible | Voir la pièce |
| 9 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 10 | 018600236A | Flasque | Disponible | Voir la pièce |
| 11 | 018100029 | Bague or | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 14 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 15 | 52010039 | Entretoise | Disponible | Voir la pièce |
| 16 | 018600004A | Poulie | Disponible | Voir la pièce |
| 17 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 18 | 3933034AR | Pivot | Non reliée | |
| 19 | 52010305 | Plaquette | Disponible | Voir la pièce |
| 20 | 3806021AR | Vis | Disponible | Voir la pièce |
| 21 | 52012114R | Bras | Disponible | Voir la pièce |
| 22 | 52010043 | Flasque | Disponible | Voir la pièce |
| 23 | 52010013 | Arrêt | Disponible | Voir la pièce |
| 24 | 52010396 | Secteur | Disponible | Voir la pièce |
| 25 | 52020240 | Capot courroie | Disponible | Voir la pièce |
| 26 | 52010062AR | Pommeau | Disponible | Voir la pièce |
| 27 | 3802005A | Vis | Disponible | Voir la pièce |
| 28 | 52010025AR | Support | Disponible | Voir la pièce |
| 29 | 3801016R | Vis | Disponible | Voir la pièce |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 31 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 32 | 52020267 | Courroie | Disponible | Voir la pièce |
| 33 | 52010022AR | Couvercle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 35 | 3906016R | Vis | Disponible | Voir la pièce |
| 36 | 52010211 | Protection | Disponible | Voir la pièce |
| 37 | 52010046 | Bague | Disponible | Voir la pièce |
| 38 | 52010401 | Vis | Disponible | Voir la pièce |
| 39 | 52010036 | Tendeur courroie | Disponible | Voir la pièce |
| 40 | 3806021AR | Vis | Disponible | Voir la pièce |
| 41 | 3801066 | Vis | Disponible | Voir la pièce |
| 42 | 52020019 | Protection | Disponible | Voir la pièce |
| 43 | 3916008R | Rondelle | Non reliée | |
| 44 | 006000300 | Bague | Disponible | Voir la pièce |
| 45 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 46 | 3906019R | Vis | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 52022001AR | Bras complet 12 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50010095 | Arbre | Disponible | Voir la pièce |
| 2 | 50010096 | Arbre | Disponible | Voir la pièce |
| 3 | 003300201 | Axe | Disponible | Voir la pièce |
| 4 | 52020080 | Couvercle | Disponible | Voir la pièce |
| 5 | 52020081 | Couvercle | Disponible | Voir la pièce |
| 6 | 50010099 | Papillon | Disponible | Voir la pièce |
| 7 | 50010100 | Papillon | Disponible | Voir la pièce |
| 8 | 50010101 | Arrêt | Disponible | Voir la pièce |
| 9 | 095000147 | Ressort | Disponible | Voir la pièce |
| 10 | 380000338 | Vis | Disponible | Voir la pièce |
| 10 | 380000338 | Vis | Disponible | Voir la pièce |
| 11 | 094600148 | Ressort | Disponible | Voir la pièce |
| 12 | 50010106 | Ressort | Disponible | Voir la pièce |
| 13 | 50010109 | Vis | Disponible | Voir la pièce |
| 14 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 15 | 003300209 | Vis | Disponible | Voir la pièce |
| 16 | 52020241 | Vis L | Disponible | Voir la pièce |
| 17 | 52020242 | Vis H | Disponible | Voir la pièce |
| 18 | 035000162 | Vis | Disponible | Voir la pièce |
| 19 | 003300202 | Vis | Disponible | Voir la pièce |
| 20 | 095000146 | Ressort | Disponible | Voir la pièce |
| 21 | 094600143 | Bille | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 24 | 380000270 | Rondelle | Disponible | Voir la pièce |
| 25 | 50010105 | Ressort | Disponible | Voir la pièce |
| 26 | 015400153 | Rondelle | Disponible | Voir la pièce |
| 26 | 015400153 | Rondelle | Disponible | Voir la pièce |
| 27 | 380000272 | Bague | Disponible | Voir la pièce |
| 27 | 380000272 | Bague | Disponible | Voir la pièce |
| 28 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 29 | 380000250 | Bague or | Disponible | Voir la pièce |
| 30 | 2318695 | Capot | Disponible | Voir la pièce |
| 31 | 2318694 | Capot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52010026 | Carter disque 12 | Disponible | Voir la pièce |
| 2 | 52010177 | Kit vis | Disponible | Voir la pièce |
| 3 | 52010312 | Bride | Disponible | Voir la pièce |
| 4 | 52010045 | Bague | Disponible | Voir la pièce |
| 5 | 018600235 | Flasque | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 6 | 52010044 | Entretoise | Disponible | Voir la pièce |
| 7 | 018600019R | Arbre | Disponible | Voir la pièce |
| 8 | 3806022R | Vis | Disponible | Voir la pièce |
| 9 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 10 | 018600236A | Flasque | Disponible | Voir la pièce |
| 11 | 018100029 | Bague or | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 14 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 15 | 52010039 | Entretoise | Disponible | Voir la pièce |
| 16 | 018600004A | Poulie | Disponible | Voir la pièce |
| 17 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 18 | 3933034AR | Pivot | Non reliée | |
| 19 | 52010305 | Plaquette | Disponible | Voir la pièce |
| 20 | 3806021AR | Vis | Disponible | Voir la pièce |
| 21 | 52012114R | Bras | Disponible | Voir la pièce |
| 22 | 52010043 | Flasque | Disponible | Voir la pièce |
| 23 | 52010013 | Arrêt | Disponible | Voir la pièce |
| 24 | 52010396 | Secteur | Disponible | Voir la pièce |
| 25 | 52020240 | Capot courroie | Disponible | Voir la pièce |
| 26 | 52010062AR | Pommeau | Disponible | Voir la pièce |
| 27 | 3802005A | Vis | Disponible | Voir la pièce |
| 28 | 52010025AR | Support | Disponible | Voir la pièce |
| 29 | 3801016R | Vis | Disponible | Voir la pièce |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 31 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 32 | 52020267 | Courroie | Disponible | Voir la pièce |
| 33 | 52010022AR | Couvercle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 34 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 35 | 3906016R | Vis | Disponible | Voir la pièce |
| 36 | 52010211 | Protection | Disponible | Voir la pièce |
| 37 | 52010046 | Bague | Disponible | Voir la pièce |
| 38 | 52010401 | Vis | Disponible | Voir la pièce |
| 39 | 52010036 | Tendeur courroie | Disponible | Voir la pièce |
| 40 | 3806021AR | Vis | Disponible | Voir la pièce |
| 41 | 3801066 | Vis | Disponible | Voir la pièce |
| 42 | 52020019 | Protection | Disponible | Voir la pièce |
| 43 | 3916008R | Rondelle | Non reliée | |
| 44 | 006000300 | Bague | Disponible | Voir la pièce |
| 45 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 46 | 3906019R | Vis | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 47 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 52022017AR | Bras complet 14 | Disponible | Voir la pièce |

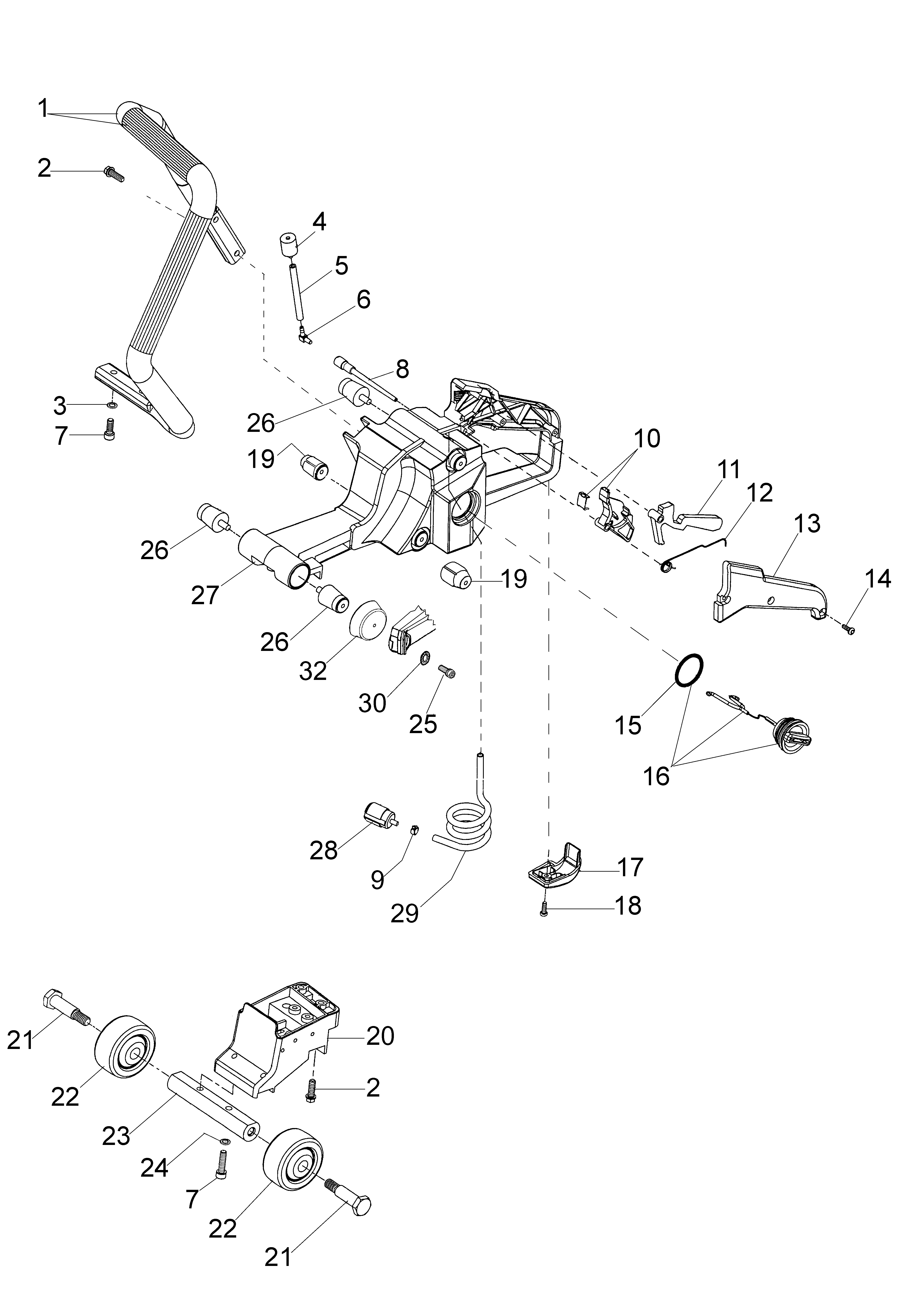

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52020023 | Poignee | Disponible | Voir la pièce |
| 2 | 097000061AR | Vis | Disponible | Voir la pièce |
| 2 | 097000061AR | Vis | Disponible | Voir la pièce |
| 3 | 3072015 | Rondelle | Disponible | Voir la pièce |
| 4 | 52010082 | Soupape | Disponible | Voir la pièce |
| 5 | 093000448 | Tuyau | Disponible | Voir la pièce |
| 6 | 018500066 | Jeu de raccords | Disponible | Voir la pièce |
| 7 | 3801020R | Vis | Disponible | Voir la pièce |
| 7 | 3801020R | Vis | Disponible | Voir la pièce |
| 8 | 018500096 | Couvercle | Disponible | Voir la pièce |
| 9 | 4098377R | Bande | Disponible | Voir la pièce |
| 10 | 52010092 | Kit accelerateur | Disponible | Voir la pièce |
| 11 | 52010077AR | Levier | Disponible | Voir la pièce |
| 12 | 097000028R | Ressort | Disponible | Voir la pièce |
| 13 | 50010024BR | Couvercle | Disponible | Voir la pièce |
| 14 | 3960040R | Vis | Disponible | Voir la pièce |
| 15 | 099900090R | Bague | Disponible | Voir la pièce |
| 16 | 52022005 | Bouchon | Disponible | Voir la pièce |
| 17 | 52020026 | Protection | Disponible | Voir la pièce |
| 18 | 3960087AR | Vis | Disponible | Voir la pièce |
| 19 | 50010061R | Amortisseur | Non reliée | |
| 19 | 50010061R | Amortisseur | Non reliée | |
| 20 | 52010214 | Support | Disponible | Voir la pièce |
| 21 | 018600197 | Pivot | Disponible | Voir la pièce |
| 21 | 018600197 | Pivot | Disponible | Voir la pièce |
| 22 | 018600196A | Roue | Disponible | Voir la pièce |
| 22 | 018600196A | Roue | Disponible | Voir la pièce |
| 23 | 52010253 | Support | Disponible | Voir la pièce |
| 24 | 3072015 | Rondelle | Disponible | Voir la pièce |
| 25 | 3801010R | Goupille | Disponible | Voir la pièce |
| 26 | 52010066R | Amortisseur | Disponible | Voir la pièce |
| 26 | 52010066R | Amortisseur | Disponible | Voir la pièce |
| 26 | 52010066R | Amortisseur | Disponible | Voir la pièce |
| 27 | 52020077FR | Réservoir mix | Disponible | Voir la pièce |
| 28 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 29 | 098000319BR | Tuyau | Non reliée | |
| 30 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 32 | 52010496R | Support | Disponible | Voir la pièce |

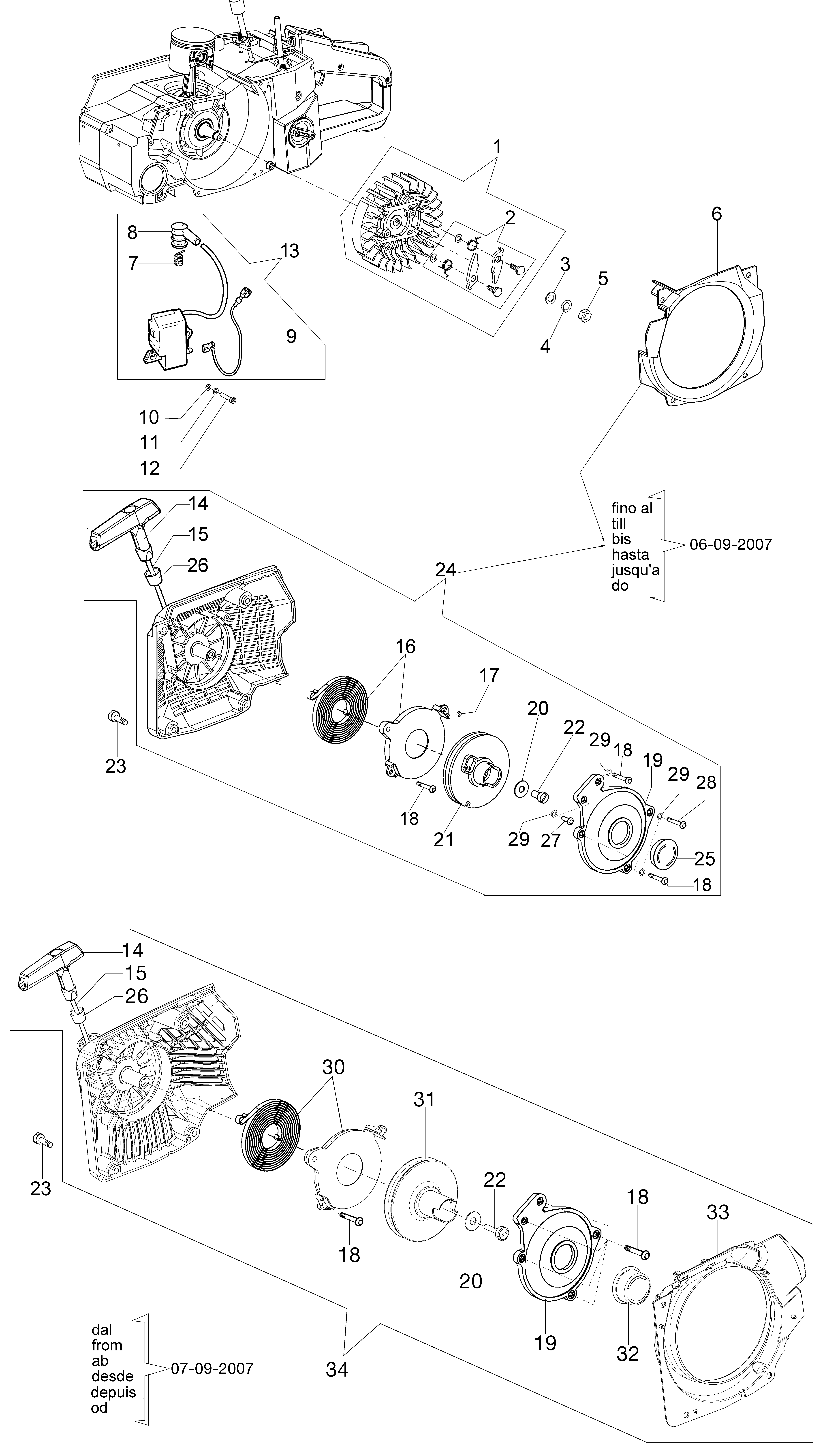

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52020149BR | Volant | Disponible | Voir la pièce |
| 2 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 3 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 4 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 5 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 6 | 50010019AR | Flasque | Disponible | Voir la pièce |
| 7 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 8 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 9 | 52010362 | Cable | Disponible | Voir la pièce |
| 10 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 11 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 12 | 094000227 | Vis | Disponible | Voir la pièce |
| 13 | 52020148AR | Bobine | Disponible | Voir la pièce |
| 14 | 50140060 | Poignee | Disponible | Voir la pièce |
| 14 | 50140060 | Poignee | Disponible | Voir la pièce |
| 15 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 15 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 16 | 098000060AR | Ressort | Disponible | Voir la pièce |
| 17 | 52010404 | Entretoise | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 3960017AR | Vis | Disponible | Voir la pièce |
| 19 | 50140055 | Couvercle | Disponible | Voir la pièce |
| 19 | 50140055 | Couvercle | Disponible | Voir la pièce |
| 20 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 21 | 52010439CR | Poulie | Disponible | Voir la pièce |
| 22 | 3908036R | Vis | Non reliée | |
| 22 | 3908036R | Vis | Non reliée | |
| 23 | 097000092AR | Vis | Disponible | Voir la pièce |
| 23 | 097000092AR | Vis | Disponible | Voir la pièce |
| 24 | 52020297C | Demarrage complet | Disponible | Voir la pièce |
| 25 | 52010410 | Bouchon | Disponible | Voir la pièce |
| 26 | 50140056 | Bouchon | Disponible | Voir la pièce |
| 26 | 50140056 | Bouchon | Disponible | Voir la pièce |
| 27 | 012000028 | Vis | Disponible | Voir la pièce |
| 28 | 3960116 | Vis | Disponible | Voir la pièce |
| 29 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 30 | 52012118BR | Ressort compl. | Non reliée | |
| 31 | 52010485BR | Poulie de démarrage | Disponible | Voir la pièce |
| 32 | 52010489R | Bouchon | Disponible | Voir la pièce |
| 33 | 52020290R | Flasque | Disponible | Voir la pièce |
| 34 | 52020297C | Demarrage complet | Disponible | Voir la pièce |

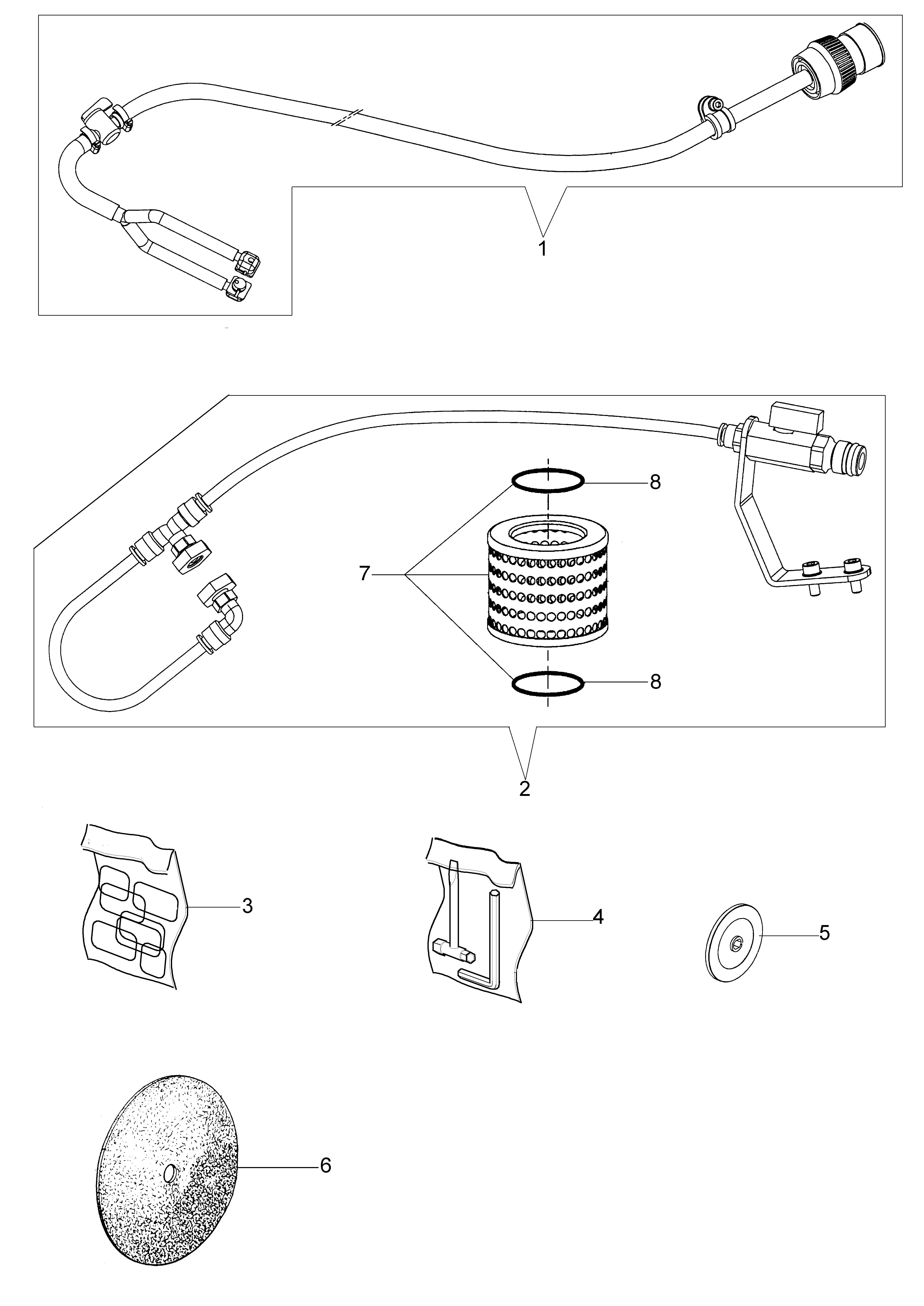

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 52012055 | Kit refroidissement | Disponible | Voir la pièce |
| 2 | 52010110A | Kit refroidissement | Disponible | Voir la pièce |
| 3 | 52022064 | Kit etiquettes | Disponible | Voir la pièce |
| 4 | 4191240 | Kit outils | Disponible | Voir la pièce |
| 5 | 52010173A | Flasque | Disponible | Voir la pièce |
| 6 | 018600032 | Disque 16 (cement) | Disponible | Voir la pièce |
| 6 | 018600033 | Disque 16 (metal) | Disponible | Voir la pièce |
| 6 | 52010169 | Disque 12 (metal) | Disponible | Voir la pièce |
| 6 | 52010170 | Disque 12 (cement) | Disponible | Voir la pièce |
| 6 | 52010171 | Disque 14 (metal) | Disponible | Voir la pièce |
| 6 | 52010172 | Disque 14 (cement) | Disponible | Voir la pièce |
| 7 | 098000477 | Kit filtre | Non reliée | |
| 8 | 3049050R | Bague or | Disponible | Voir la pièce |
| 8 | 3049050R | Bague or | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50010095 | Arbre | Disponible | Voir la pièce |
| 2 | 50010096 | Arbre | Disponible | Voir la pièce |
| 3 | 003300201 | Axe | Disponible | Voir la pièce |
| 4 | 52020080 | Couvercle | Disponible | Voir la pièce |
| 5 | 52020081 | Couvercle | Disponible | Voir la pièce |
| 6 | 50010099 | Papillon | Disponible | Voir la pièce |
| 7 | 50010100 | Papillon | Disponible | Voir la pièce |
| 8 | 2318839 | Arrêt | Disponible | Voir la pièce |
| 9 | 2318634 | Bague | Disponible | Voir la pièce |
| 10 | 380000338 | Vis | Disponible | Voir la pièce |
| 10 | 380000338 | Vis | Disponible | Voir la pièce |
| 11 | 094600148 | Ressort | Disponible | Voir la pièce |
| 12 | 50010106 | Ressort | Disponible | Voir la pièce |
| 13 | 50010109 | Vis | Disponible | Voir la pièce |
| 14 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 15 | 003300209 | Vis | Disponible | Voir la pièce |
| 16 | 2318837 | Vis H | Disponible | Voir la pièce |
| 17 | 2318838 | Vis H | Disponible | Voir la pièce |
| 18 | 035000162 | Vis | Disponible | Voir la pièce |
| 19 | 003300202 | Vis | Disponible | Voir la pièce |
| 20 | 095000146 | Ressort | Disponible | Voir la pièce |
| 21 | 094600143 | Bille | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 23 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 24 | 2318632 | Support | Disponible | Voir la pièce |
| 25 | 50010105 | Ressort | Disponible | Voir la pièce |
| 26 | 015400153 | Rondelle | Disponible | Voir la pièce |
| 26 | 015400153 | Rondelle | Disponible | Voir la pièce |
| 27 | 380000272 | Bague | Disponible | Voir la pièce |
| 27 | 380000272 | Bague | Disponible | Voir la pièce |
| 28 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 29 | 2318867R | Caps-lock | Disponible | Voir la pièce |
