Vue Éclatée 925
Retrouvez les pièces détachées, références et repères disponibles pour 925.

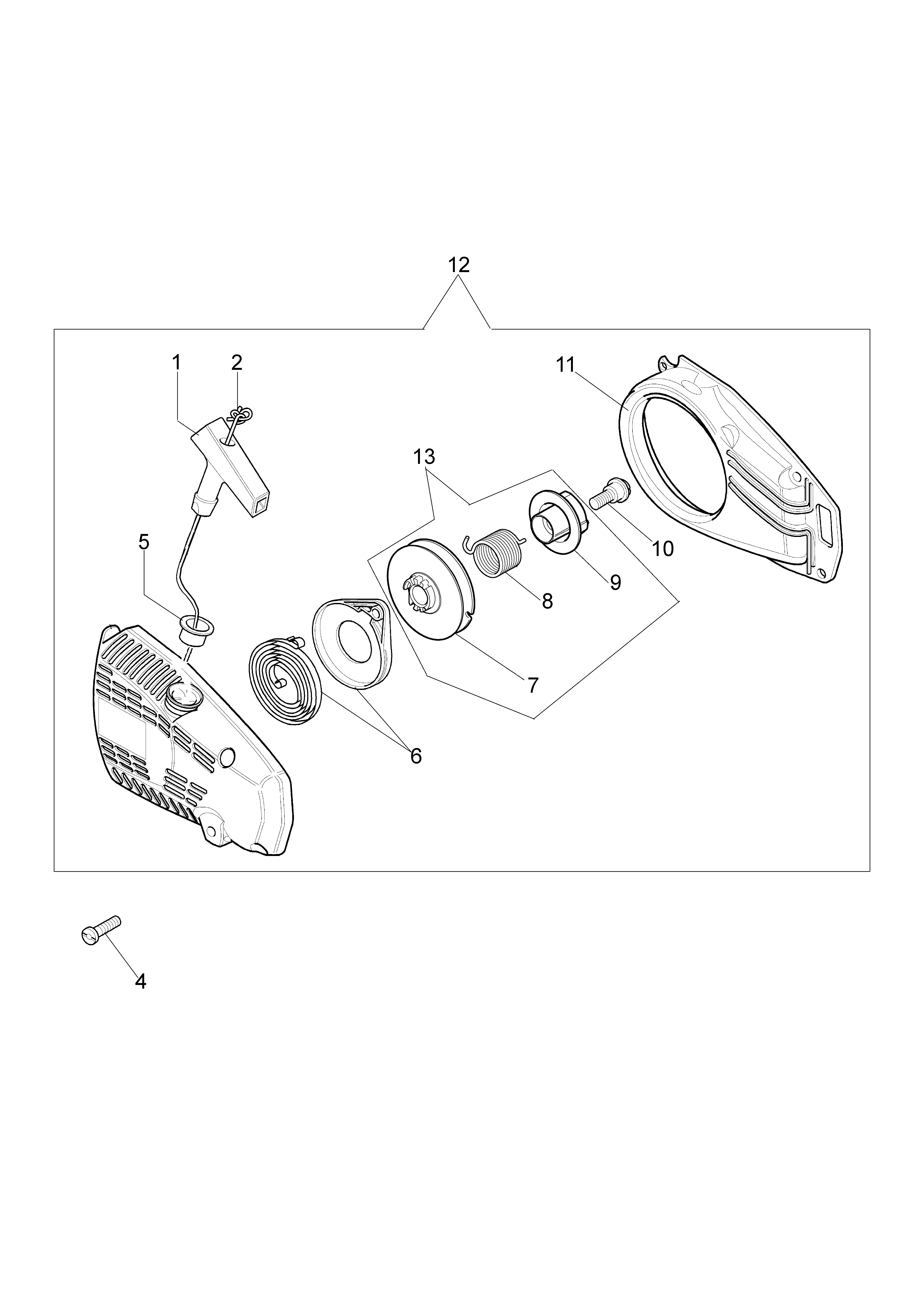

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50160031 | Poignee | Disponible | Voir la pièce |
| 2 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 4 | 50030269R | Vis | Non reliée | |
| 5 | 094000038 | Bague | Disponible | Voir la pièce |
| 6 | 50160035R | Ressort | Disponible | Voir la pièce |
| 7 | 50170153R | Poulie de démarrage | Disponible | Voir la pièce |
| 8 | 50160180R | Ressort | Non reliée | |
| 9 | 50170155R | Couronne | Disponible | Voir la pièce |
| 10 | 50160024 | Vis | Disponible | Voir la pièce |
| 11 | 50160219A | Flasque | Disponible | Voir la pièce |
| 12 | 50160220CR | Demarrage complet | Disponible | Voir la pièce |
| 13 | 50160181 | Groupe démarrage facilité | Disponible | Voir la pièce |

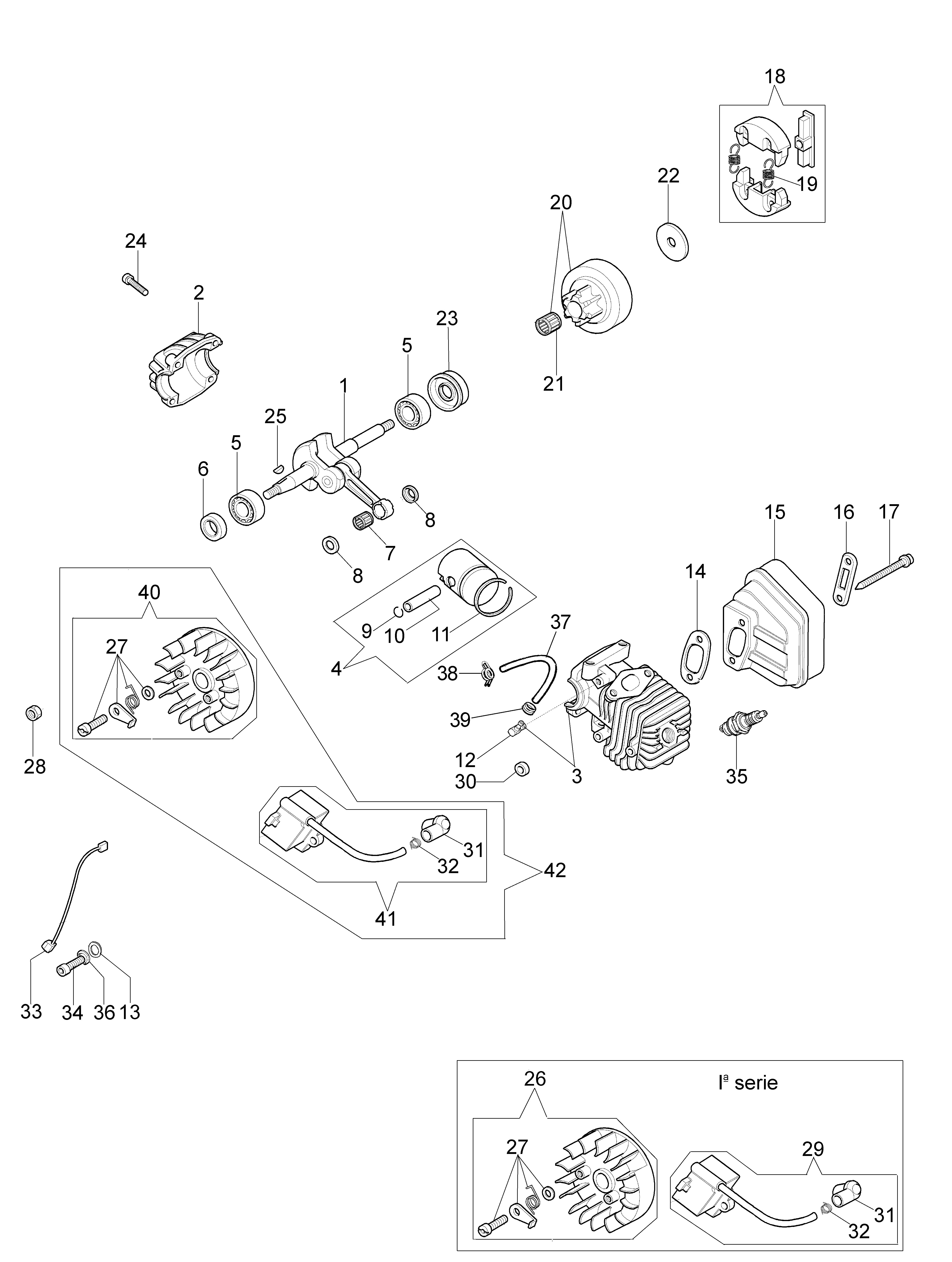

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50160100 | Vilebrequin | Disponible | Voir la pièce |
| 2 | 50160107 | Carter moteur | Disponible | Voir la pièce |
| 3 | 50160105A | Cylindre | Disponible | Voir la pièce |
| 4 | 50162014 | Piston complet Ø34 | Disponible | Voir la pièce |
| 5 | 50160108R | Roulement | Disponible | Voir la pièce |
| 5 | 50160108R | Roulement | Disponible | Voir la pièce |
| 6 | 50160102 | Bague | Disponible | Voir la pièce |
| 7 | 61070076R | Roulement | Non reliée | |
| 8 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 8 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 9 | 61070067R | Bague | Non reliée | |
| 10 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 11 | 50160143R | Segment | Disponible | Voir la pièce |
| 12 | 50160082 | Raccord | Disponible | Voir la pièce |
| 13 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 14 | 50160122R | Joint | Non reliée | |
| 15 | 50160124R | Pot | Non reliée | |
| 16 | 50160123 | Bride | Disponible | Voir la pièce |
| 17 | 50160146 | Vis | Disponible | Voir la pièce |
| 18 | 50160116R | Embrayage | Non reliée | |
| 19 | 50160119R | Ressort | Disponible | Voir la pièce |
| 20 | 50162015 | Cloche embrayage 3/8 | Disponible | Voir la pièce |
| 20 | 50162016 | Cloche embrayage 1/4 | Disponible | Voir la pièce |
| 21 | 50160120R | Roulement | Non reliée | |
| 22 | 50350143R | Rondelle | Disponible | Voir la pièce |
| 23 | 50160103R | Bague | Disponible | Voir la pièce |
| 24 | 50160145 | Vis | Disponible | Voir la pièce |
| 25 | 61070070R | Clavette | Non reliée | |
| 26 | 50160214A | Volant et bobine numérique | Disponible | Voir la pièce |
| 27 | 50162019A | Kit cliquet | Disponible | Voir la pièce |
| 27 | 50162019A | Kit cliquet | Disponible | Voir la pièce |
| 28 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 29 | 50160214A | Volant et bobine numérique | Disponible | Voir la pièce |
| 30 | 50160094R | Entretoise | Non reliée | |
| 31 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 31 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 32 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 32 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 33 | 50160092A | Cable | Disponible | Voir la pièce |
| 34 | 094000227 | Vis | Disponible | Voir la pièce |
| 35 | 3055101R | Bougie | Non reliée | |
| 36 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 37 | 50160065 | Tuyau | Disponible | Voir la pièce |
| 38 | 4098377R | Bande | Disponible | Voir la pièce |
| 39 | 006000311 | Bande | Disponible | Voir la pièce |
| 40 | 50160214A | Volant et bobine numérique | Disponible | Voir la pièce |
| 41 | 50160214A | Volant et bobine numérique | Disponible | Voir la pièce |
| 42 | 50160214A | Volant et bobine numérique | Disponible | Voir la pièce |

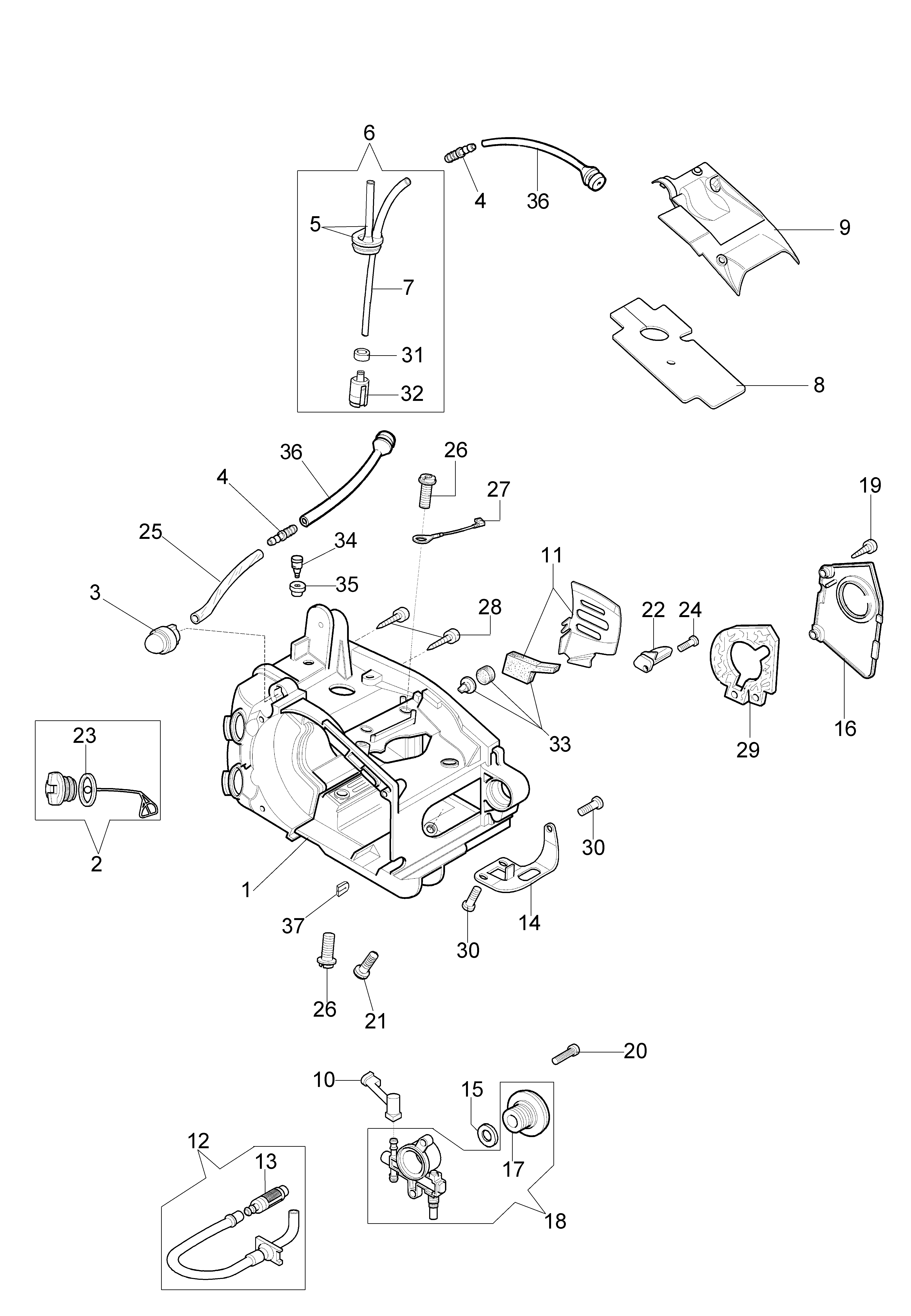

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50160242R | Carter moteur | Disponible | Voir la pièce |
| 2 | 50030304AR | Bouchon | Disponible | Voir la pièce |
| 3 | 2318817R | Air purge | Non reliée | |
| 4 | 50160173R | Raccord | Non reliée | |
| 4 | 50160173R | Raccord | Non reliée | |
| 5 | 50160113 | Jeu de raccords | Disponible | Voir la pièce |
| 6 | 50160165R | Jeu de raccords | Non reliée | |
| 7 | 50160112 | Tuyau | Disponible | Voir la pièce |
| 8 | 50160060R | Joint | Disponible | Voir la pièce |
| 9 | 50160186AR | Couvercle | Disponible | Voir la pièce |
| 10 | 50160133R | Tuyau | Non reliée | |
| 11 | 50160171AR | Bride | Disponible | Voir la pièce |
| 12 | 50160130AR | Filtre huile | Non reliée | |
| 13 | 50160135 | Filtre huile | Disponible | Voir la pièce |
| 14 | 50160090A | Support | Disponible | Voir la pièce |
| 15 | 50160142 | Rondelle | Disponible | Voir la pièce |
| 16 | 50160007 | Couvercle | Disponible | Voir la pièce |
| 17 | 50160224R | Vis sans fin | Non reliée | |
| 18 | 50160207R | Pompe huile | Non reliée | |
| 19 | 50160150 | Vis | Disponible | Voir la pièce |
| 20 | 3960074R | Vis | Non reliée | |
| 21 | 50160168 | Vis | Disponible | Voir la pièce |
| 22 | 50160045 | Protection | Disponible | Voir la pièce |
| 23 | 50030268A | Joint | Disponible | Voir la pièce |
| 24 | 50030270 | Vis | Disponible | Voir la pièce |
| 25 | 50160064 | Tuyau | Disponible | Voir la pièce |
| 26 | 50030374R | Vis | Disponible | Voir la pièce |
| 26 | 50030374R | Vis | Disponible | Voir la pièce |
| 27 | 50160164 | Cable | Disponible | Voir la pièce |
| 28 | 50160148 | Vis | Disponible | Voir la pièce |
| 29 | 50160152 | Joint | Disponible | Voir la pièce |
| 30 | 50030269R | Vis | Non reliée | |
| 30 | 50030269R | Vis | Non reliée | |
| 31 | 50160081 | Collier | Disponible | Voir la pièce |
| 32 | 50030036R | Filtre mix | Disponible | Voir la pièce |
| 33 | 50160172 | Kit soupape | Disponible | Voir la pièce |
| 34 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 35 | 50160093 | Passetube | Disponible | Voir la pièce |
| 36 | 50160066CR | Tuyau | Disponible | Voir la pièce |
| 36 | 50160066CR | Tuyau | Disponible | Voir la pièce |
| 37 | 005000347AR | Passe-cable | Disponible | Voir la pièce |

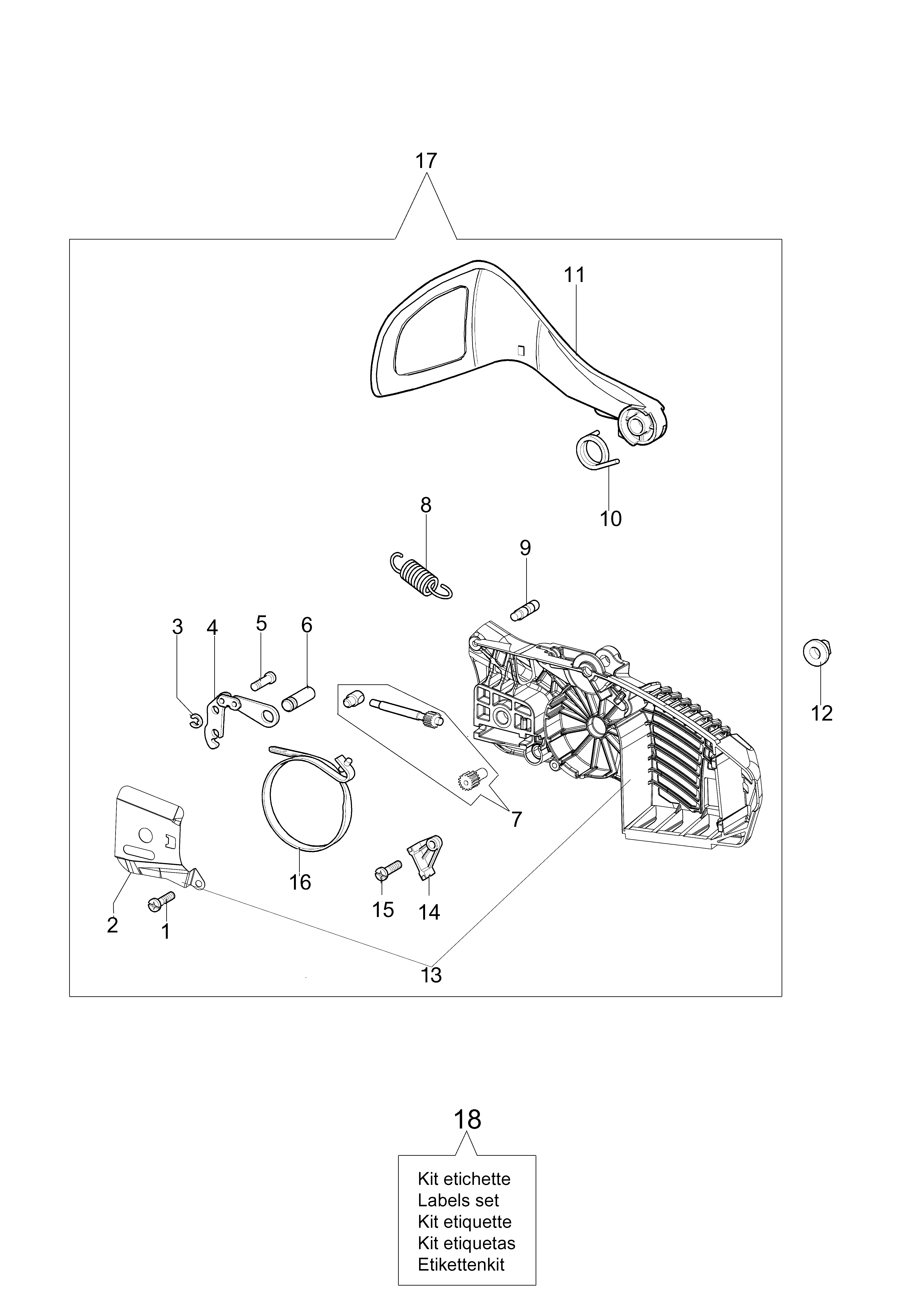

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50030272 | Vis | Disponible | Voir la pièce |
| 2 | 50160237R | Bride | Disponible | Voir la pièce |
| 3 | 3026003R | Bague | Disponible | Voir la pièce |
| 4 | 097000146 | Levier | Disponible | Voir la pièce |
| 5 | 097000106R | Goupille | Disponible | Voir la pièce |
| 6 | 50050066R | Goupille | Non reliée | |
| 7 | 50162017A | Kit vis tension | Disponible | Voir la pièce |
| 8 | 50160039 | Ressort | Disponible | Voir la pièce |
| 9 | 50050064R | Pivot | Disponible | Voir la pièce |
| 10 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 11 | 50160010AR | Protection | Disponible | Voir la pièce |
| 12 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 13 | 50160239AR | Carter chaine | Disponible | Voir la pièce |
| 14 | 50160032 | Arrêt | Disponible | Voir la pièce |
| 15 | 50030269R | Vis | Non reliée | |
| 16 | 50160009R | Bande de frein | Disponible | Voir la pièce |
| 17 | 50162030CR | Carter chaine complet | Disponible | Voir la pièce |
| 18 | 50162012 | Kit etiquettes | Disponible | Voir la pièce |

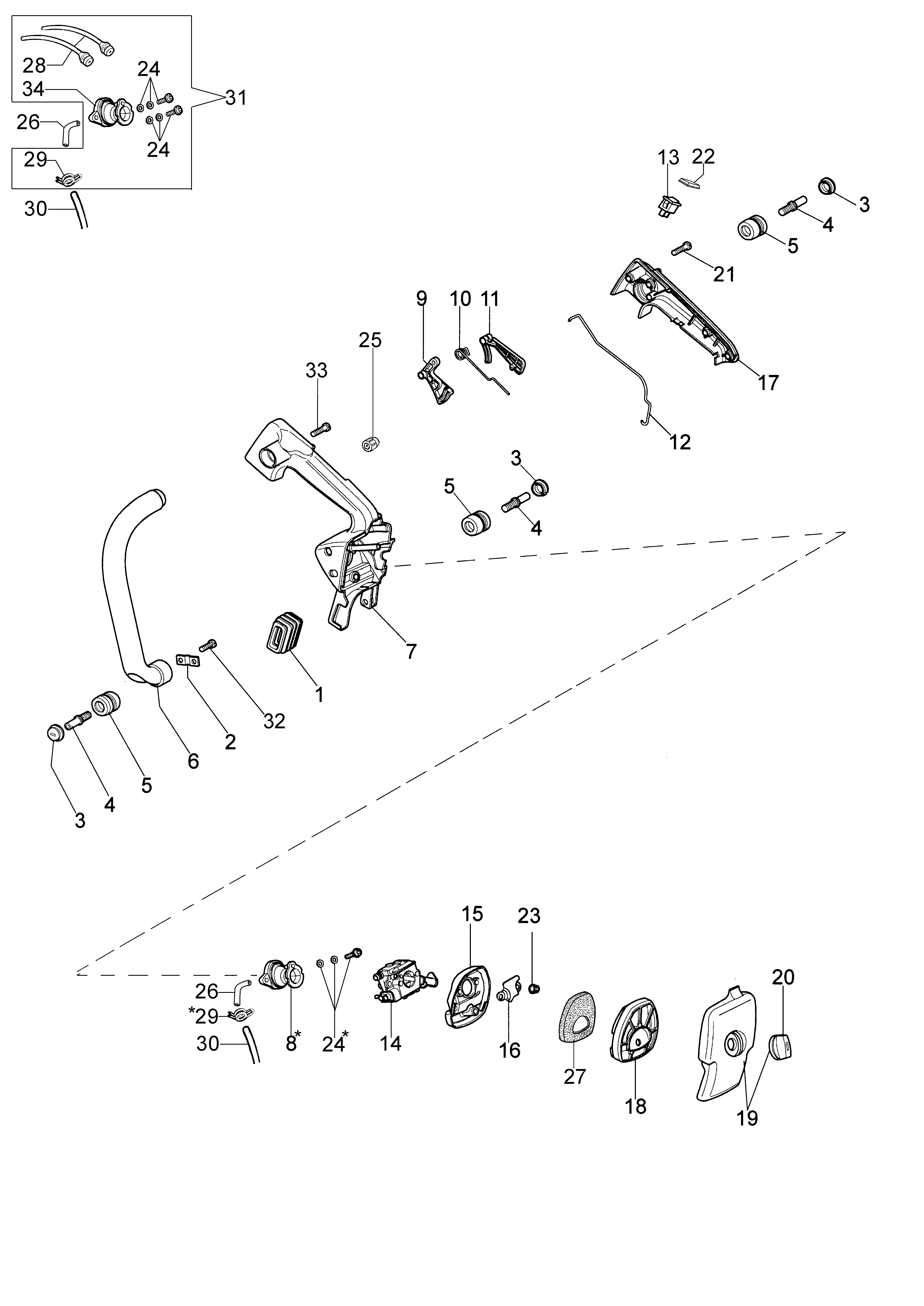

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50160046 | Amortisseur | Disponible | Voir la pièce |
| 2 | 50160055R | Bande | Disponible | Voir la pièce |
| 3 | 50160044R | Couvercle | Disponible | Voir la pièce |
| 3 | 50160044R | Couvercle | Disponible | Voir la pièce |
| 3 | 50160044R | Couvercle | Disponible | Voir la pièce |
| 4 | 50160056 | Vis | Disponible | Voir la pièce |
| 4 | 50160056 | Vis | Disponible | Voir la pièce |
| 4 | 50160056 | Vis | Disponible | Voir la pièce |
| 5 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 5 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 5 | 50160040AR | Amortisseur | Disponible | Voir la pièce |
| 6 | 50160028 | Poignee | Disponible | Voir la pièce |
| 7 | 50160193CR | Kit poignée | Disponible | Voir la pièce |
| 8 | 50160194BR | Collecteur | Disponible | Voir la pièce |
| 9 | 50160188R | Accelerateur | Disponible | Voir la pièce |
| 10 | 50160038 | Ressort | Disponible | Voir la pièce |
| 11 | 50160187R | Levier | Disponible | Voir la pièce |
| 12 | 50160041A | Levier accelerateur | Disponible | Voir la pièce |
| 13 | 2317021R | Interrupteur | Non reliée | |
| 14 | 2318895CR | Carburateur WT-726C | Disponible | Voir la pièce |
| 15 | 50160030A | Support | Disponible | Voir la pièce |
| 16 | 50160051 | Bride | Disponible | Voir la pièce |
| 17 | 50160026 | Couvercle | Disponible | Voir la pièce |
| 18 | 50160029R | Filtre aire | Disponible | Voir la pièce |
| 19 | 50162024B | Kit couvercle | Disponible | Voir la pièce |
| 20 | 50110007R | Pommeau | Disponible | Voir la pièce |
| 21 | 50030269R | Vis | Non reliée | |
| 22 | 2317013R | Protection | Disponible | Voir la pièce |
| 23 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 24 | 50160174R | Vis | Disponible | Voir la pièce |
| 24 | 50160174R | Vis | Disponible | Voir la pièce |
| 24 | 50160174R | Vis | Disponible | Voir la pièce |
| 25 | 50010061R | Amortisseur | Non reliée | |
| 26 | 50160082 | Raccord | Disponible | Voir la pièce |
| 26 | 50160082 | Raccord | Disponible | Voir la pièce |
| 27 | 50160047R | Filtre aire | Disponible | Voir la pièce |
| 28 | 50160066CR | Tuyau | Disponible | Voir la pièce |
| 29 | 4098377R | Bande | Disponible | Voir la pièce |
| 29 | 4098377R | Bande | Disponible | Voir la pièce |
| 30 | 50160065 | Tuyau | Disponible | Voir la pièce |
| 30 | 50160065 | Tuyau | Disponible | Voir la pièce |
| 31 | 50160193CR | Kit poignée | Disponible | Voir la pièce |
| 32 | 3960070AR | Vis | Disponible | Voir la pièce |
| 33 | 50030270 | Vis | Disponible | Voir la pièce |
| 34 | 50160193CR | Kit poignée | Disponible | Voir la pièce |

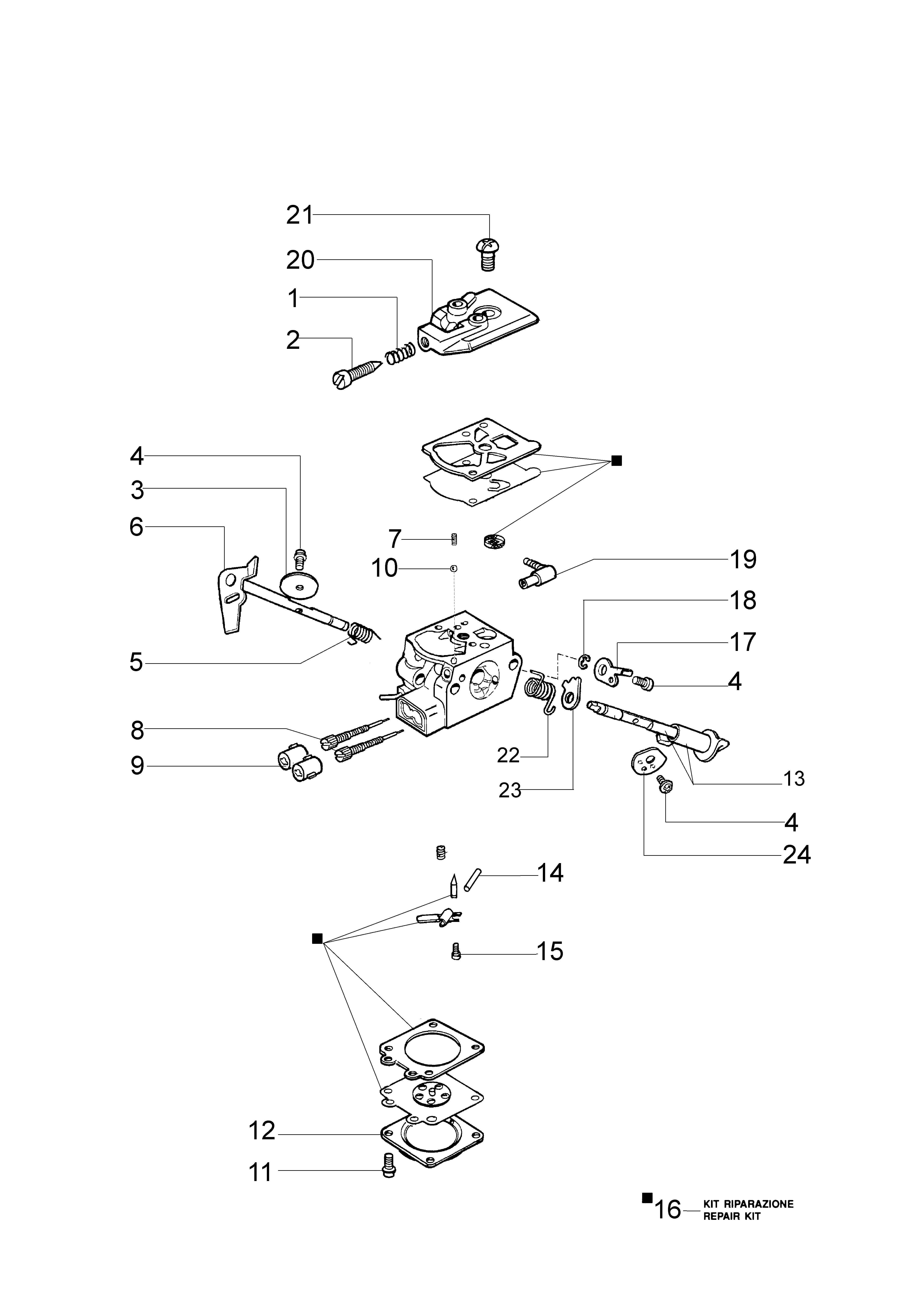

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318616 | Ressort | Disponible | Voir la pièce |
| 2 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 3 | 2318898 | Levier | Disponible | Voir la pièce |
| 4 | 50010141 | Vis | Disponible | Voir la pièce |
| 4 | 50010141 | Vis | Disponible | Voir la pièce |
| 4 | 50010141 | Vis | Disponible | Voir la pièce |
| 5 | 2318615 | Ressort | Disponible | Voir la pièce |
| 6 | 2318638 | Arbre | Disponible | Voir la pièce |
| 7 | 095000146 | Ressort | Disponible | Voir la pièce |
| 8 | 2318893 | Vis L | Disponible | Voir la pièce |
| 9 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 10 | 094600143 | Bille | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 2318857 | Arbre | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 003300202 | Vis | Disponible | Voir la pièce |
| 16 | 2318671 | Kit réparation | Non reliée | |
| 17 | 2318898 | Levier | Disponible | Voir la pièce |
| 18 | 095000164 | Bague | Disponible | Voir la pièce |
| 19 | 380000335 | Raccord | Disponible | Voir la pièce |
| 20 | 2318856 | Couvercle | Disponible | Voir la pièce |
| 21 | 003300197 | Vis | Disponible | Voir la pièce |
| 22 | 2318899 | Ressort | Disponible | Voir la pièce |
| 23 | 2318865 | Levier | Disponible | Voir la pièce |
| 24 | 2318896 | Papillon | Disponible | Voir la pièce |
