Vue Éclatée MH 210R (EN709)
Retrouvez les pièces détachées, références et repères disponibles pour MH 210R (EN709).

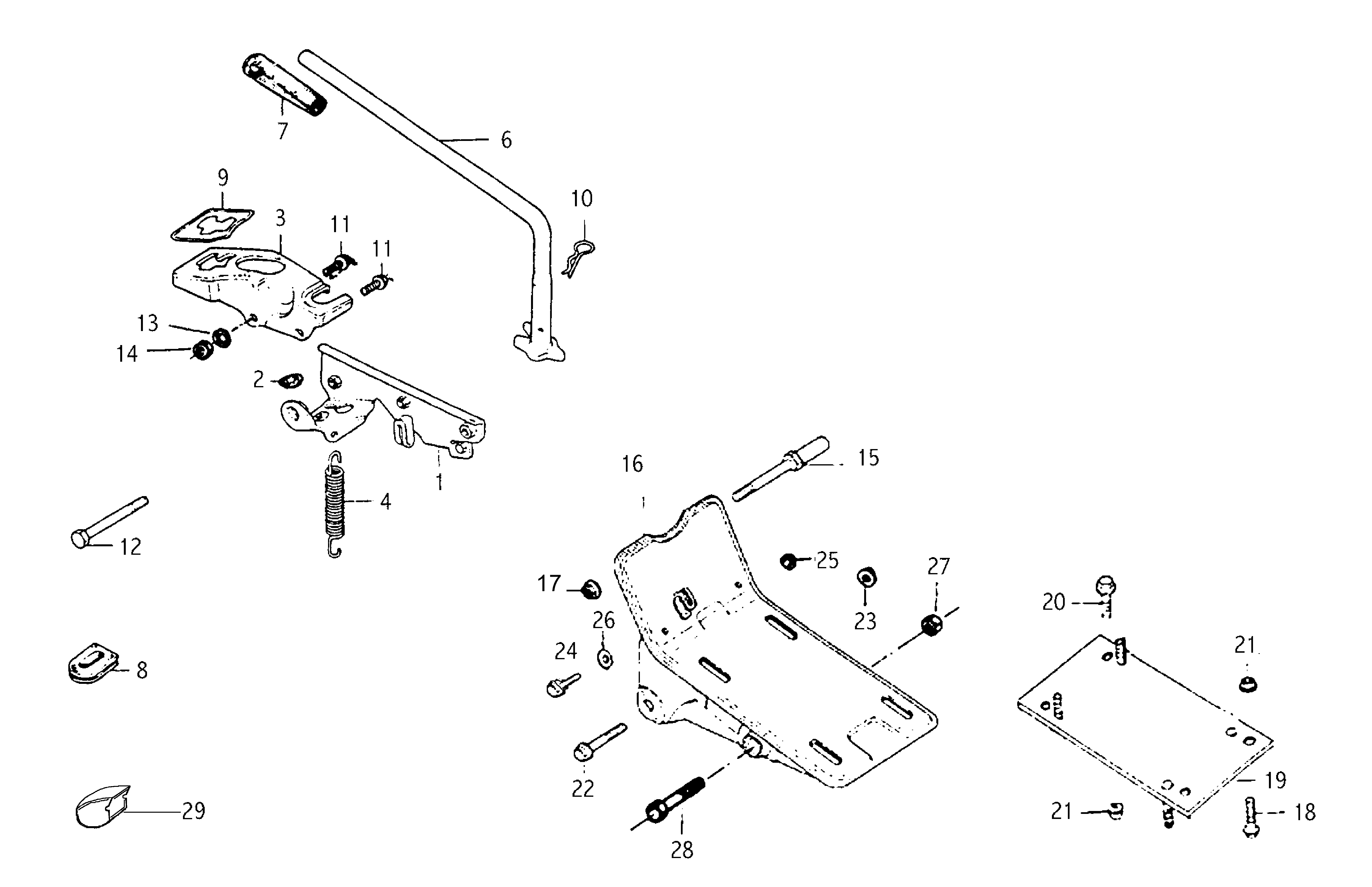

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1325041 | Support | Disponible | Voir la pièce |
| 2 | YF1325045 | Passe-cable | Disponible | Voir la pièce |
| 3 | YF1325200 | Sélecteur | Disponible | Voir la pièce |
| 4 | YF1325001 | Ressort | Disponible | Voir la pièce |
| 6 | YF1321611 | Tige | Disponible | Voir la pièce |
| 7 | YN2840430 | Poignée | Disponible | Voir la pièce |
| 8 | YF1325044 | Passe-cable | Disponible | Voir la pièce |
| 9 | YF1325043 | Decalque | Disponible | Voir la pièce |
| 10 | YF1325057 | Goupille | Disponible | Voir la pièce |
| 11 | YF1325070 | Vis | Disponible | Voir la pièce |
| 11 | YF1325070 | Vis | Disponible | Voir la pièce |
| 12 | YF1325071 | Vis | Disponible | Voir la pièce |
| 13 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 14 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 15 | YF1325060 | Pivot | Disponible | Voir la pièce |
| 16 | YF1325201 | Support | Disponible | Voir la pièce |
| 17 | YF1325077 | Ecrou | Disponible | Voir la pièce |
| 18 | YN6280600 | Vis | Disponible | Voir la pièce |
| 19 | YF1325202 | Plateau de coupe | Disponible | Voir la pièce |
| 20 | 3806063R | Vis | Non reliée | |
| 21 | YF1325077 | Ecrou | Disponible | Voir la pièce |
| 21 | YF1325077 | Ecrou | Disponible | Voir la pièce |
| 22 | YN6288100 | Vis | Disponible | Voir la pièce |
| 23 | YF1325077 | Ecrou | Disponible | Voir la pièce |
| 24 | 3806063R | Vis | Non reliée | |
| 25 | YF1325077 | Ecrou | Disponible | Voir la pièce |
| 26 | 3916008R | Rondelle | Non reliée | |
| 27 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 28 | YN6357200 | Vis | Disponible | Voir la pièce |
| 29 | F1230002 | Deflecteur | Disponible | Voir la pièce |

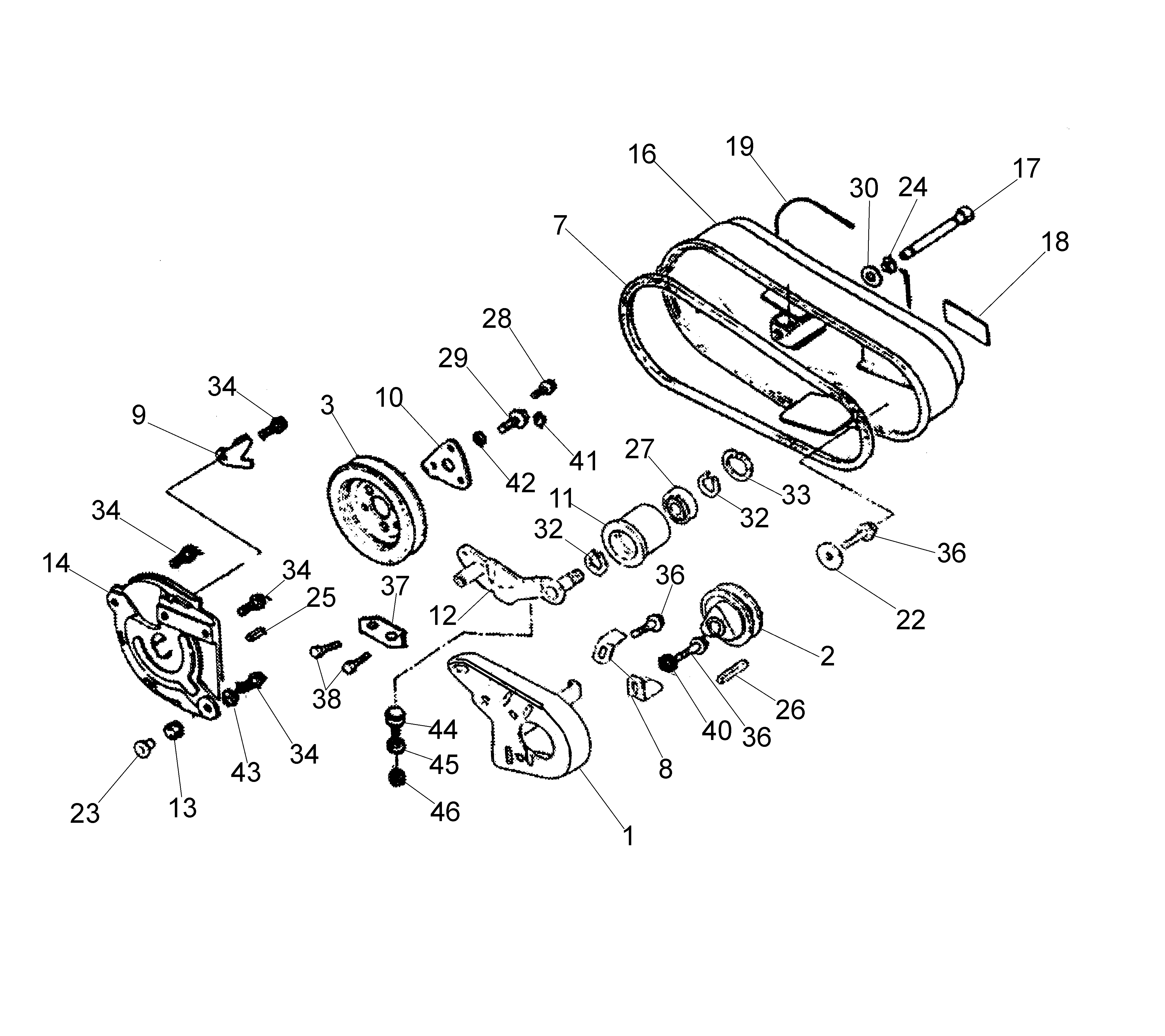

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1325046 | Carter | Disponible | Voir la pièce |
| 2 | YF1325047 | Poulie | Disponible | Voir la pièce |
| 3 | YF1325003 | Poulie | Disponible | Voir la pièce |
| 7 | 3047035R | Courroie | Disponible | Voir la pièce |
| 8 | YF1325048 | Plaquette | Disponible | Voir la pièce |
| 9 | YF1325049 | Plaquette | Disponible | Voir la pièce |
| 10 | YF1325050 | Plaque de fixation | Disponible | Voir la pièce |
| 11 | YF1325005 | Rouleau | Disponible | Voir la pièce |
| 12 | YF1321605 | Tendeur courroie | Disponible | Voir la pièce |
| 13 | YF1325051 | Guide | Disponible | Voir la pièce |
| 14 | YF1325052 | Capot courroie | Disponible | Voir la pièce |
| 16 | 68610010 | Carter | Disponible | Voir la pièce |
| 17 | YF1325054 | Pivot | Disponible | Voir la pièce |
| 18 | YF1322131 | Decalque | Disponible | Voir la pièce |
| 19 | YF1322130 | Decalque | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 23 | YF1325073 | Bague | Disponible | Voir la pièce |
| 24 | YN103900 | Bague | Disponible | Voir la pièce |
| 25 | YF1325007 | Clavette | Disponible | Voir la pièce |
| 26 | YF1325008 | Clavette | Disponible | Voir la pièce |
| 27 | 3035042R | Roulement | Disponible | Voir la pièce |
| 28 | 3806035R | Vis | Disponible | Voir la pièce |
| 29 | 3806063R | Vis | Non reliée | |
| 30 | YF1325074 | Rondelle | Disponible | Voir la pièce |
| 32 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 32 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 34 | YF1325055 | Vis | Disponible | Voir la pièce |
| 34 | YF1325055 | Vis | Disponible | Voir la pièce |
| 34 | YF1325055 | Vis | Disponible | Voir la pièce |
| 34 | YF1325055 | Vis | Disponible | Voir la pièce |
| 36 | YN6243940 | Vis | Disponible | Voir la pièce |
| 36 | YN6243940 | Vis | Disponible | Voir la pièce |
| 36 | YN6243940 | Vis | Disponible | Voir la pièce |
| 37 | YF1325056 | Plaquette | Disponible | Voir la pièce |
| 38 | 3806063R | Vis | Non reliée | |
| 40 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 41 | YN4359300 | Grower | Disponible | Voir la pièce |
| 42 | 3819013R | Grower | Disponible | Voir la pièce |
| 43 | 3916008R | Rondelle | Non reliée | |
| 44 | YN4920360 | Pare-coups Ø20 | Disponible | Voir la pièce |
| 45 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 46 | 034000013R | Ecrou | Disponible | Voir la pièce |

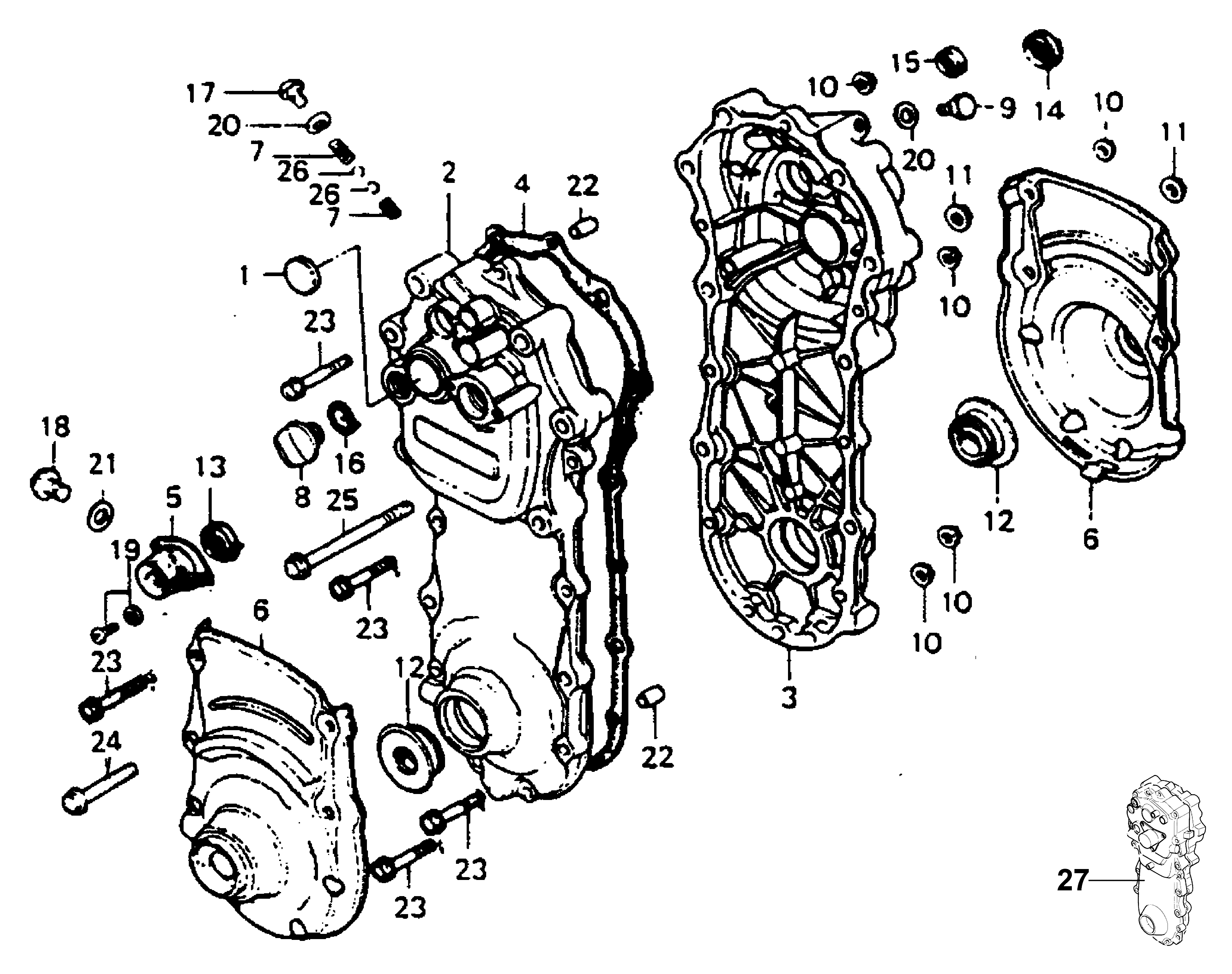

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN5270100 | Bouchon | Disponible | Voir la pièce |
| 2 | YF1325009 | Demi-carter | Disponible | Voir la pièce |
| 3 | YF1325010 | Demi-carter | Disponible | Voir la pièce |
| 4 | YF1325011 | Joint | Disponible | Voir la pièce |
| 5 | YF1325012 | Couvercle | Disponible | Voir la pièce |
| 6 | YF1325013 | Protection | Disponible | Voir la pièce |
| 6 | YF1325013 | Protection | Disponible | Voir la pièce |
| 7 | YF1375008 | Ressort | Disponible | Voir la pièce |
| 7 | YF1375008 | Ressort | Disponible | Voir la pièce |
| 8 | YF1325015 | Bouchon | Disponible | Voir la pièce |
| 9 | YF1325075 | Vis | Disponible | Voir la pièce |
| 10 | YF1325076 | Ecrou | Disponible | Voir la pièce |
| 10 | YF1325076 | Ecrou | Disponible | Voir la pièce |
| 10 | YF1325076 | Ecrou | Disponible | Voir la pièce |
| 10 | YF1325076 | Ecrou | Disponible | Voir la pièce |
| 10 | YF1325076 | Ecrou | Disponible | Voir la pièce |
| 11 | YF1325077 | Ecrou | Disponible | Voir la pièce |
| 11 | YF1325077 | Ecrou | Disponible | Voir la pièce |
| 12 | YF1325016 | Bague | Disponible | Voir la pièce |
| 12 | YF1325016 | Bague | Disponible | Voir la pièce |
| 13 | YN0205500 | Bague | Disponible | Voir la pièce |
| 14 | YN0204810 | Bague | Disponible | Voir la pièce |
| 15 | YN0202000 | Bague | Disponible | Voir la pièce |
| 16 | YF1325068 | Bague or | Disponible | Voir la pièce |
| 17 | YF1325078 | Vis | Disponible | Voir la pièce |
| 18 | YF1325079 | Bouchon | Disponible | Voir la pièce |
| 19 | YF1325080 | Vis | Disponible | Voir la pièce |
| 20 | YF1325081 | Rondelle | Disponible | Voir la pièce |
| 20 | YF1325081 | Rondelle | Disponible | Voir la pièce |
| 21 | YF1325082 | Rondelle | Disponible | Voir la pièce |
| 22 | YF1325083 | Goupille | Disponible | Voir la pièce |
| 22 | YF1325083 | Goupille | Disponible | Voir la pièce |
| 23 | YF1325084 | Vis | Disponible | Voir la pièce |
| 23 | YF1325084 | Vis | Disponible | Voir la pièce |
| 23 | YF1325084 | Vis | Disponible | Voir la pièce |
| 23 | YF1325084 | Vis | Disponible | Voir la pièce |
| 23 | YF1325084 | Vis | Disponible | Voir la pièce |
| 24 | YF1325085 | Vis | Disponible | Voir la pièce |
| 25 | YF1325086 | Vis | Disponible | Voir la pièce |
| 26 | YN4742100 | Bille | Disponible | Voir la pièce |
| 26 | YN4742100 | Bille | Disponible | Voir la pièce |
| 27 | 68610033AR | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |

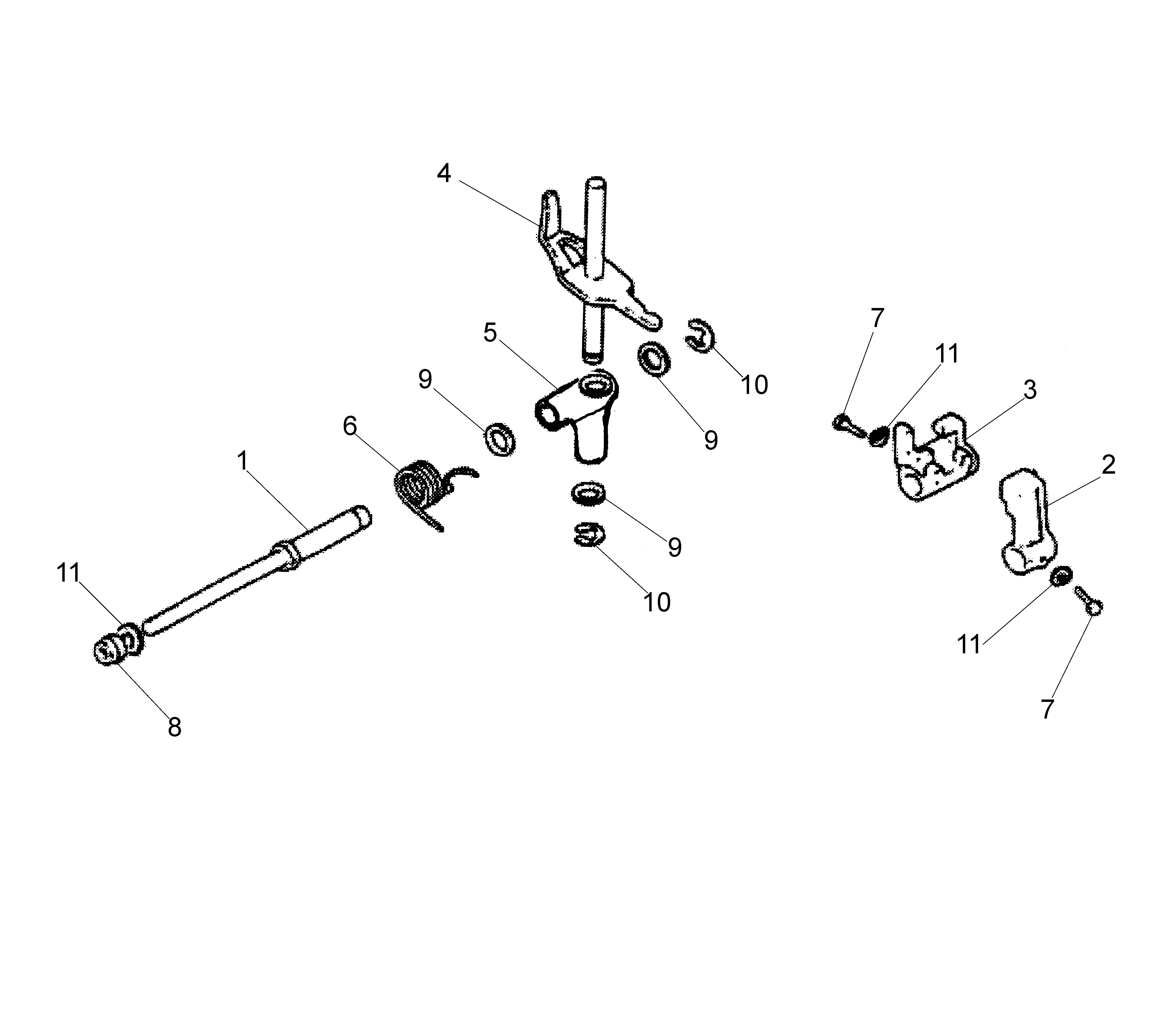

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1325058 | Pivot | Disponible | Voir la pièce |
| 2 | YF1325017 | Fourchette | Disponible | Voir la pièce |
| 3 | YF1325018 | Fourchette | Disponible | Voir la pièce |
| 4 | YF1325059 | Tige | Disponible | Voir la pièce |
| 5 | YF1325019 | Support | Disponible | Voir la pièce |
| 6 | YF1325020 | Ressort | Disponible | Voir la pièce |
| 7 | YF1325021 | Vis | Disponible | Voir la pièce |
| 7 | YF1325021 | Vis | Disponible | Voir la pièce |
| 8 | YF1325087 | Ecrou | Disponible | Voir la pièce |
| 9 | YK8491006 | Epaisseur | Disponible | Voir la pièce |
| 9 | YK8491006 | Epaisseur | Disponible | Voir la pièce |
| 9 | YK8491006 | Epaisseur | Disponible | Voir la pièce |
| 10 | YN0105500 | Bague | Disponible | Voir la pièce |
| 10 | YN0105500 | Bague | Disponible | Voir la pièce |
| 11 | 3819014R | Grower | Disponible | Voir la pièce |
| 11 | 3819014R | Grower | Disponible | Voir la pièce |
| 11 | 3819014R | Grower | Disponible | Voir la pièce |

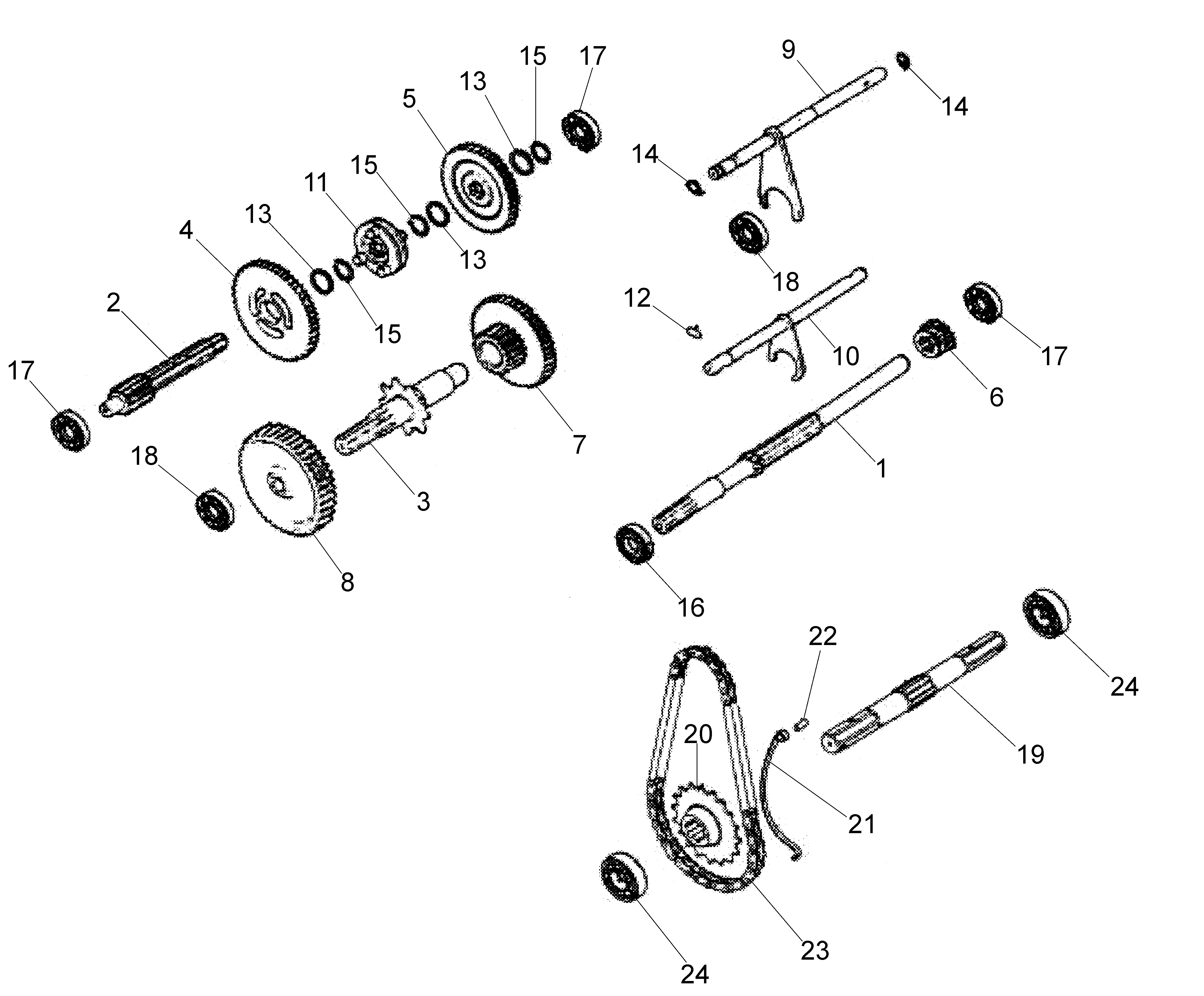

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1325022 | Arbre | Disponible | Voir la pièce |
| 2 | YF1325023 | Arbre | Disponible | Voir la pièce |
| 3 | YF1325024 | Arbre | Disponible | Voir la pièce |
| 4 | YF1325025 | Engranages | Disponible | Voir la pièce |
| 5 | YF1325026 | Arbre | Disponible | Voir la pièce |
| 6 | YF1325027 | Arbre | Disponible | Voir la pièce |
| 7 | YF1325028 | Arbre | Disponible | Voir la pièce |
| 8 | YF1325029 | Arbre | Disponible | Voir la pièce |
| 9 | YF1325030 | Tige | Disponible | Voir la pièce |
| 10 | YF1325031 | Tige | Disponible | Voir la pièce |
| 11 | YF1325032 | Manchon | Disponible | Voir la pièce |
| 12 | YF1325033 | Ecrou | Disponible | Voir la pièce |
| 13 | YF1325089 | Epaisseur | Disponible | Voir la pièce |
| 13 | YF1325089 | Epaisseur | Disponible | Voir la pièce |
| 13 | YF1325089 | Epaisseur | Disponible | Voir la pièce |
| 14 | YF1325069 | Bague or | Disponible | Voir la pièce |
| 14 | YF1325069 | Bague or | Disponible | Voir la pièce |
| 15 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 15 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 15 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 16 | YN1258010 | Roulement | Disponible | Voir la pièce |
| 17 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 17 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 17 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 18 | YN1258800 | Roulement | Disponible | Voir la pièce |
| 18 | YN1258800 | Roulement | Disponible | Voir la pièce |
| 19 | YF1325034 | Arbre | Disponible | Voir la pièce |
| 20 | YF1325035 | Couronne | Disponible | Voir la pièce |
| 21 | YF1325036 | Tendeur complet | Disponible | Voir la pièce |
| 22 | YF1325037 | Pivot | Disponible | Voir la pièce |
| 23 | YF1325038 | Chaine | Disponible | Voir la pièce |
| 24 | YN1270701 | Roulement | Disponible | Voir la pièce |
| 24 | YN1270701 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1325203 | Support | Disponible | Voir la pièce |
| 2 | YF1325062 | Pivot | Disponible | Voir la pièce |
| 3 | YF1325063 | Bague | Disponible | Voir la pièce |
| 5 | YF1325090 | Goupille | Disponible | Voir la pièce |
| 6 | YF1325204 | Support | Disponible | Voir la pièce |
| 11 | YF1325205 | Ergot | Disponible | Voir la pièce |
| 13 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 13 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 18 | N6302700 | Vis | Disponible | Voir la pièce |
| 18 | N6302700 | Vis | Disponible | Voir la pièce |
| 19 | 68610037R | Capot avant | Disponible | Voir la pièce |
| 20 | 68610038R | Tuyau | Disponible | Voir la pièce |
| 21 | 68610039R | Tuyau | Disponible | Voir la pièce |
| 22 | YN3118060 | Ressort | Disponible | Voir la pièce |
| 23 | 68610016 | Cavalier | Disponible | Voir la pièce |
| 24 | YK8514001 | Goupille | Disponible | Voir la pièce |
| 25 | 68640034 | Support | Disponible | Voir la pièce |
| 26 | N4841300AR | Roue | Non reliée | |
| 27 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 28 | YN6358200 | Vis | Disponible | Voir la pièce |
| 29 | L0106500 | Kit roue | Disponible | Voir la pièce |
| 30 | 3806067R | Vis | Disponible | Voir la pièce |
| 31 | R0000144 | Kit couteaux | Disponible | Voir la pièce |
| 32 | YF1323119A | Support | Disponible | Voir la pièce |

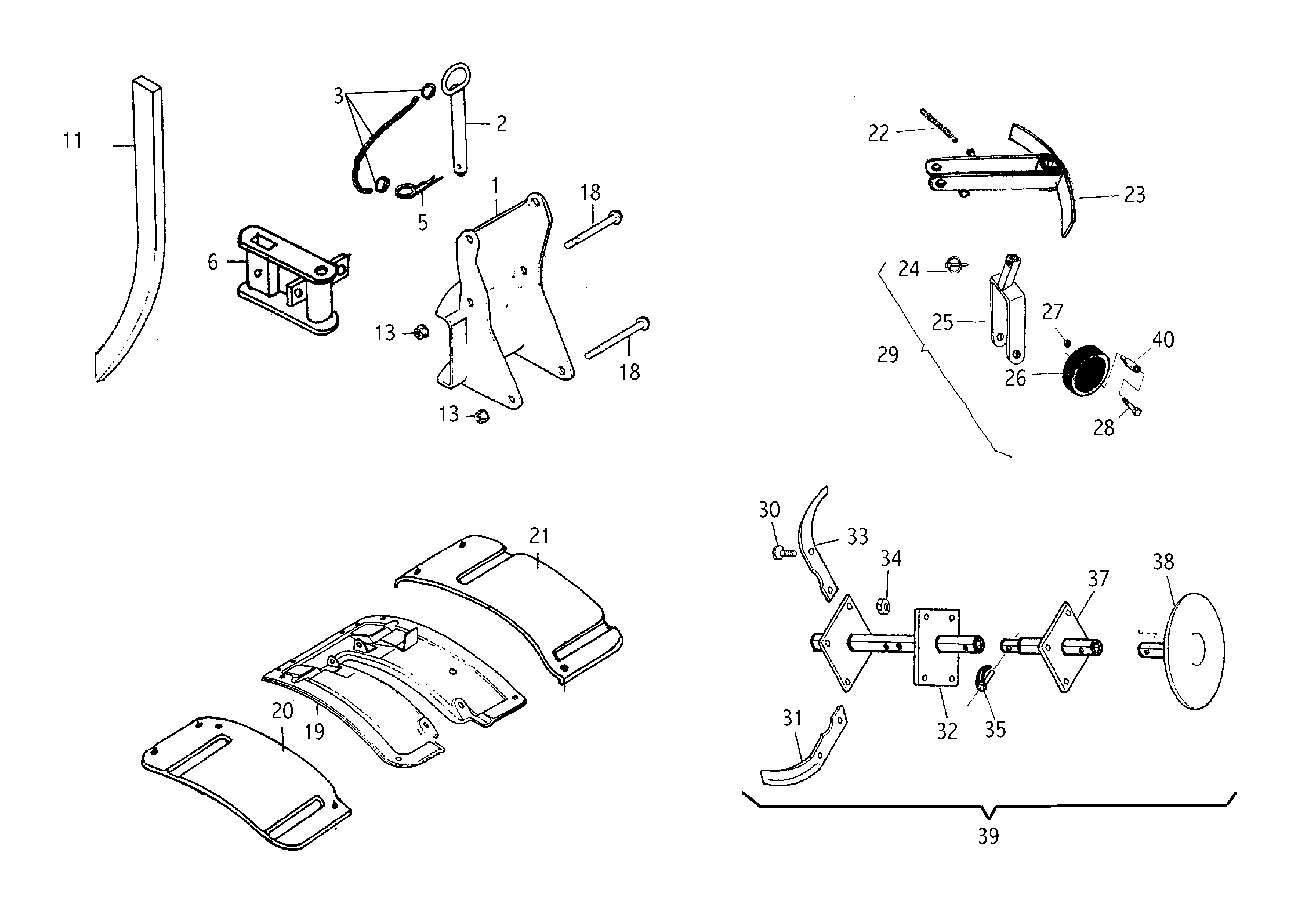

| 33 | R0000144 | Kit couteaux | Disponible | Voir la pièce |
| 34 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 35 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 37 | F1323120R | Support | Non reliée | |
| 38 | F1323118AR | Disque | Non reliée | |
| 39 | 68610020B | Rotor (complet) | Disponible | Voir la pièce |
| 40 | YF1231669 | Entretoise | Disponible | Voir la pièce |

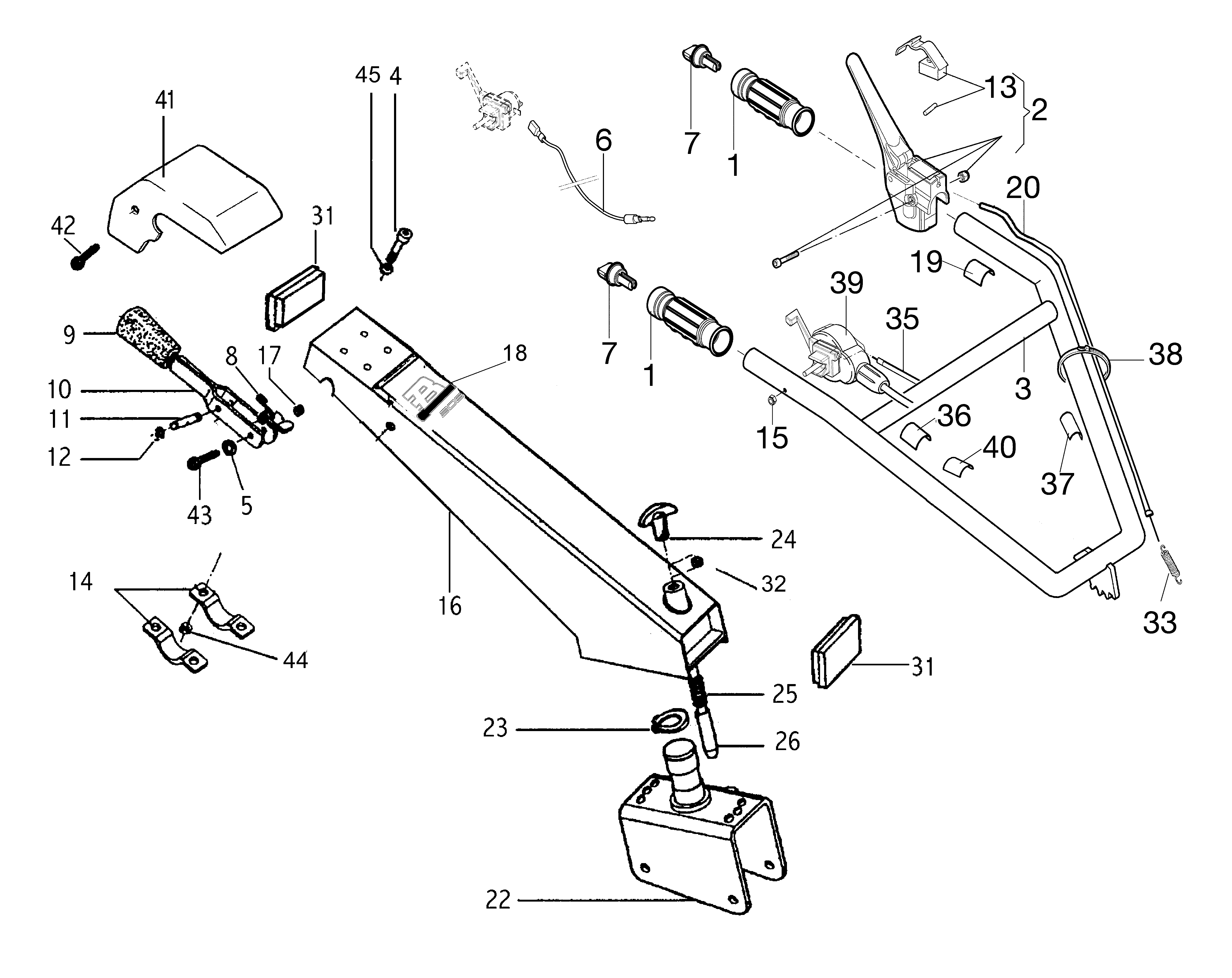

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320126R | Poignée | Disponible | Voir la pièce |
| 1 | 68320126R | Poignée | Disponible | Voir la pièce |
| 2 | 68610022R | Levier | Non reliée | |
| 3 | 68610018DR | Guidon | Disponible | Voir la pièce |
| 4 | YN6289250 | Vis | Disponible | Voir la pièce |
| 5 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 6 | YF1321623 | Cable | Disponible | Voir la pièce |
| 7 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 7 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 8 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 9 | YN2840480 | Poignee | Disponible | Voir la pièce |
| 10 | YF1291636 | Levier | Disponible | Voir la pièce |
| 11 | N5135610 | Goupille | Disponible | Voir la pièce |
| 12 | YN0102900 | Bague | Disponible | Voir la pièce |
| 13 | 68240053R | Crochet + Goupille | Non reliée | |
| 14 | YF1151601 | Etau | Disponible | Voir la pièce |
| 15 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 16 | 68310004 | Planton | Disponible | Voir la pièce |
| 17 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 18 | 68240068R | Decalque | Non reliée | |
| 19 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 20 | YF1321626 | Transmission | Non reliée | |
| 22 | F1321610A | Support du colonne | Disponible | Voir la pièce |
| 23 | YN0124100 | Bague seeger | Disponible | Voir la pièce |
| 24 | YN3753000 | Pommeau | Disponible | Voir la pièce |
| 25 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 26 | YF1251637 | Obturateur | Disponible | Voir la pièce |
| 31 | - | N | Non reliée | |
| 32 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 33 | YF1325002 | Ressort | Disponible | Voir la pièce |
| 35 | 68330187R | Transmission | Disponible | Voir la pièce |
| 35 | 68330196R | Transmission | Non reliée | |
| 35 | N5465600 | Transmission | Disponible | Voir la pièce |
| 36 | YN5380805 | Marque (Accélérateur) | Disponible | Voir la pièce |
| 37 | YN5380660 | Marque (Embrayage) | Disponible | Voir la pièce |
| 38 | YN1762150 | Bande | Disponible | Voir la pièce |
| 39 | 3044010R | Jeu (Câble Moteur-stop - Manette gaz - Interrupteur) | Disponible | Voir la pièce |
| 40 | N3101050 | Ressort | Disponible | Voir la pièce |
| 41 | 68240022R | Carter | Disponible | Voir la pièce |
| 42 | YN6243651 | Vis | Disponible | Voir la pièce |
| 43 | YN6361500 | Vis | Disponible | Voir la pièce |
| 44 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 45 | 3916008R | Rondelle | Non reliée |
