Vue Éclatée MH 160 (EN709)
Retrouvez les pièces détachées, références et repères disponibles pour MH 160 (EN709).

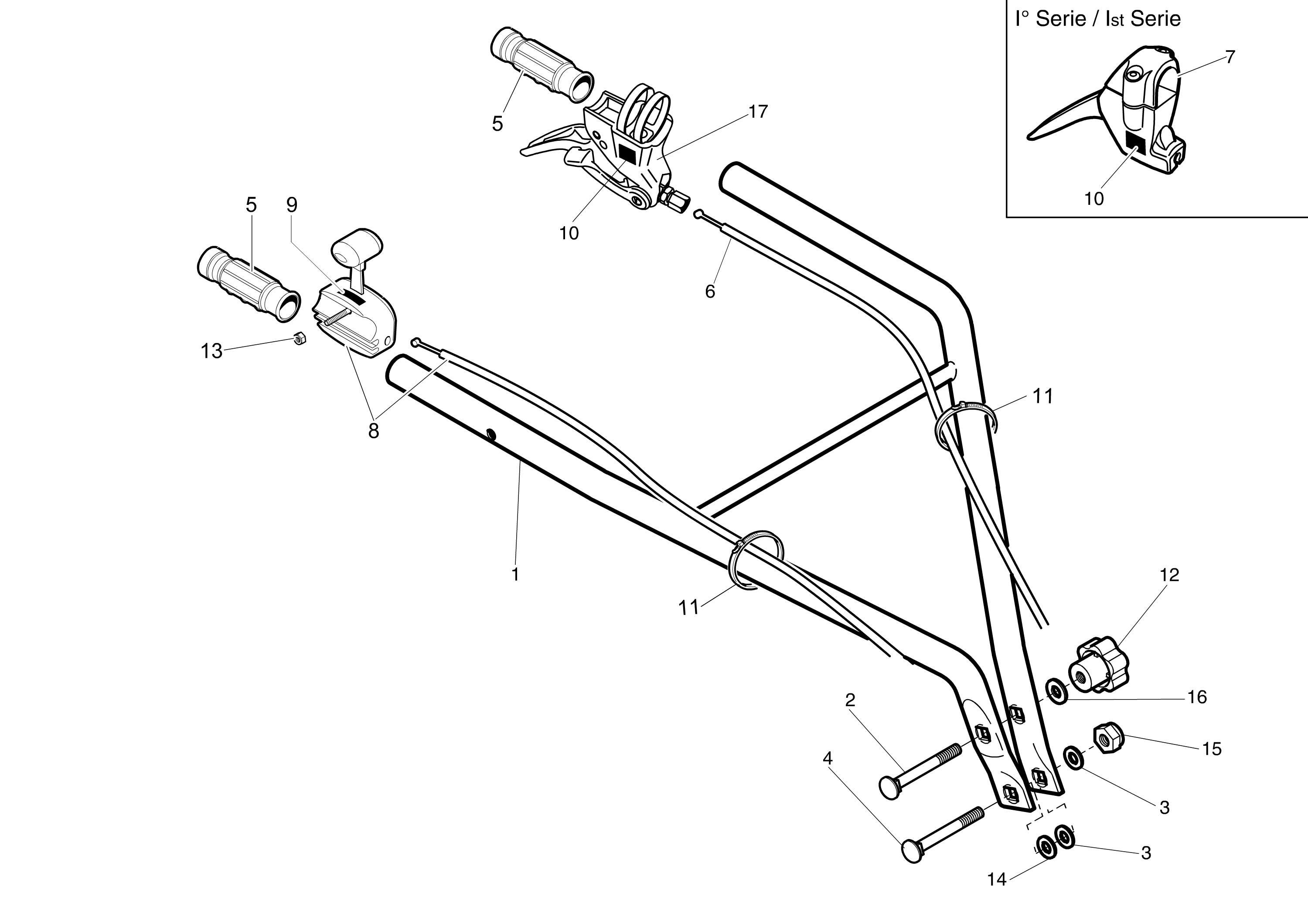

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68690008R | Guidon | Disponible | Voir la pièce |
| 2 | YN6363450 | Vis | Disponible | Voir la pièce |
| 3 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 4 | YN6404000 | Vis | Disponible | Voir la pièce |
| 5 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 5 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 6 | 68690062R | Transmission | Disponible | Voir la pièce |
| 7 | 68690028R | Levier (individuelle) START | Disponible | Voir la pièce |
| 8 | 68690021R | Accelerateur | Disponible | Voir la pièce |
| 8 | YF1231708 | Accelerateur | Disponible | Voir la pièce |
| 9 | YN5380100 | Decalque (Accelerateur) | Disponible | Voir la pièce |
| 10 | YN5380670 | Decalque (Direction) | Disponible | Voir la pièce |
| 10 | YN5380670 | Decalque (Direction) | Disponible | Voir la pièce |
| 11 | YN1764000 | Bande | Disponible | Voir la pièce |
| 11 | YN1764000 | Bande | Disponible | Voir la pièce |
| 12 | YN3755430 | Pommeau | Disponible | Voir la pièce |
| 13 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 14 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 16 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 17 | 68690061R | Levier (individuelle) | Disponible | Voir la pièce |

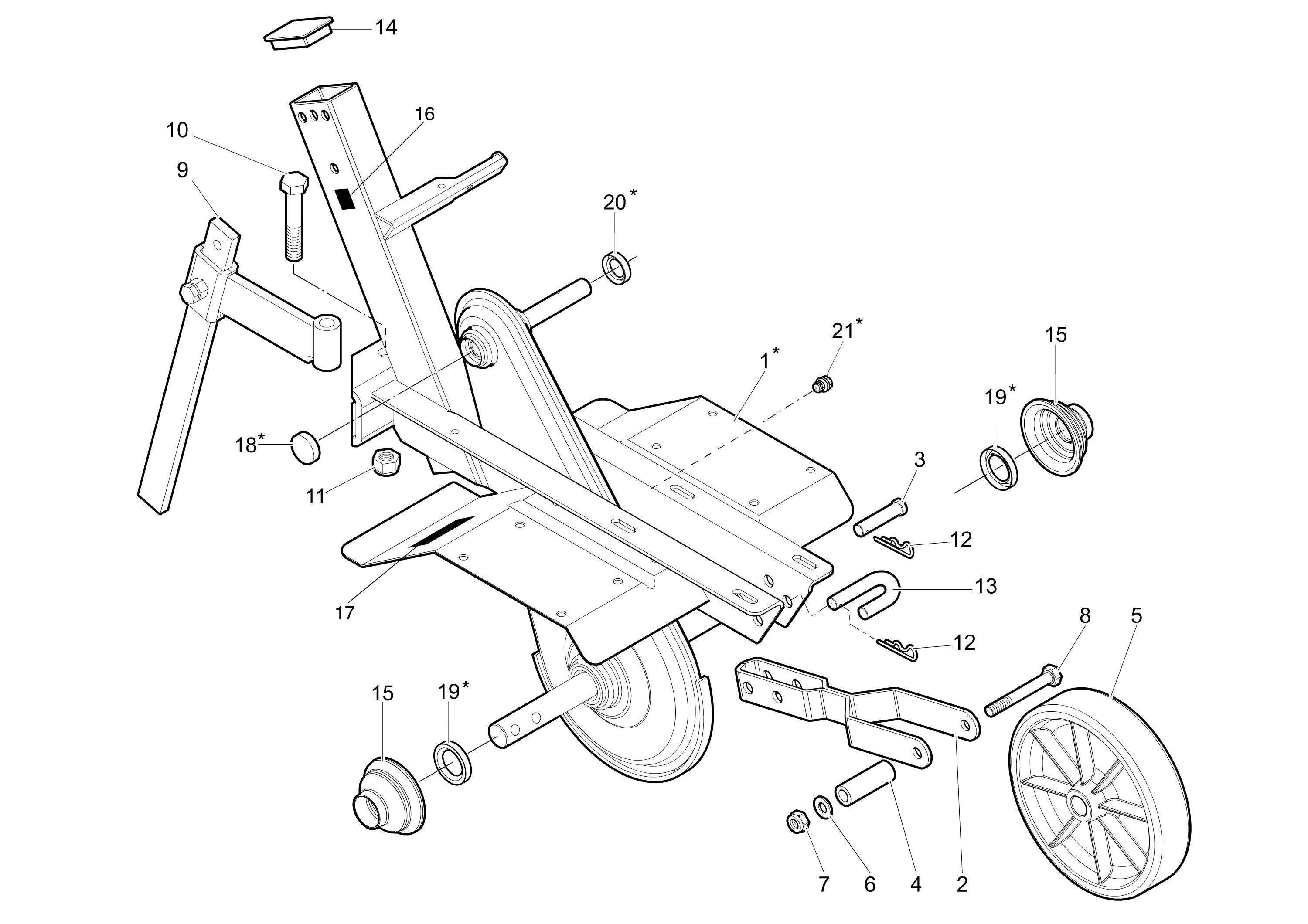

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68692008 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692008 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692008 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692008 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692008 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692008 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 2 | 68690011 | Support (roue) | Disponible | Voir la pièce |
| 3 | YF1231625 | Pivot | Disponible | Voir la pièce |
| 4 | YF1231669 | Entretoise | Disponible | Voir la pièce |
| 5 | N4841300AR | Roue | Non reliée | |
| 6 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 8 | YN6358200 | Vis | Disponible | Voir la pièce |
| 9 | 68690010 | Ergot | Disponible | Voir la pièce |
| 10 | YN6433110 | Vis | Disponible | Voir la pièce |
| 11 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 12 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 12 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 13 | YF1231624 | Cavalier | Disponible | Voir la pièce |
| 14 | YF1232115 | Couvercle | Disponible | Voir la pièce |
| 15 | YF1233106 | Protection | Disponible | Voir la pièce |
| 15 | YF1233106 | Protection | Disponible | Voir la pièce |
| 16 | N5388666 | Decalque CE | Disponible | Voir la pièce |
| 17 | YF1233111 | Decalque (danger) | Disponible | Voir la pièce |
| 18 | YN5269990 | Bouchon | Disponible | Voir la pièce |
| 19 | 3050046R | Bague | Disponible | Voir la pièce |
| 19 | 3050046R | Bague | Disponible | Voir la pièce |
| 20 | YN0205400 | Bague | Disponible | Voir la pièce |
| 21 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |

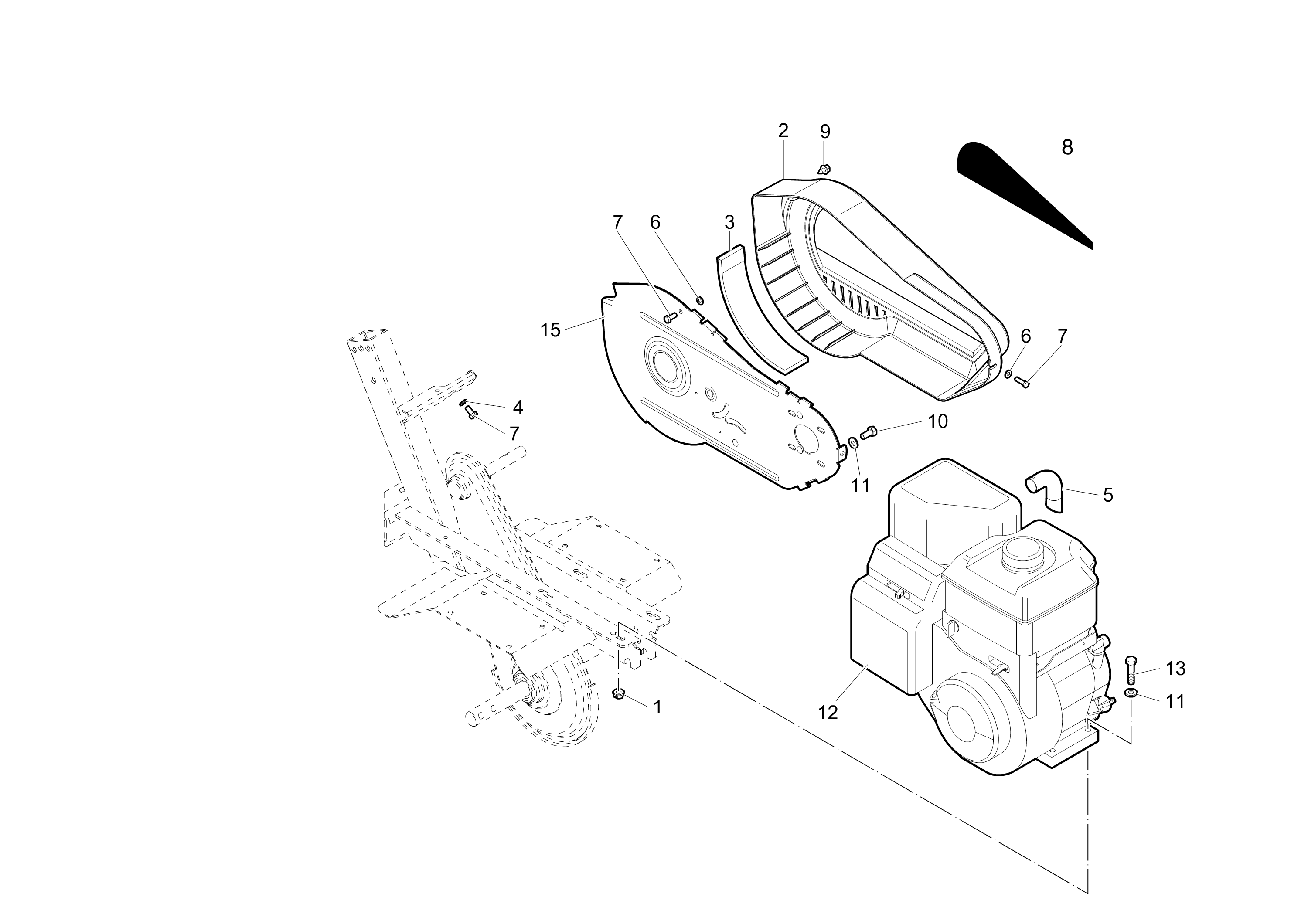

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 2 | 68670024ER | Capot | Disponible | Voir la pièce |
| 3 | F1232205R | Profil en caoutchouc | Non reliée | |
| 4 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | F1230002 | Deflecteur | Disponible | Voir la pièce |
| 6 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 6 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 7 | 301000042R | Vis | Disponible | Voir la pièce |
| 7 | 301000042R | Vis | Disponible | Voir la pièce |
| 7 | 301000042R | Vis | Disponible | Voir la pièce |
| 8 | F1232180 | Decalque | Disponible | Voir la pièce |
| 9 | N3752100 | Ecrou | Disponible | Voir la pièce |
| 10 | YN6243940 | Vis | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | - | N | Non reliée | |
| 13 | 3806076R | Vis | Disponible | Voir la pièce |
| 15 | F1232126 | Plaquette | Disponible | Voir la pièce |

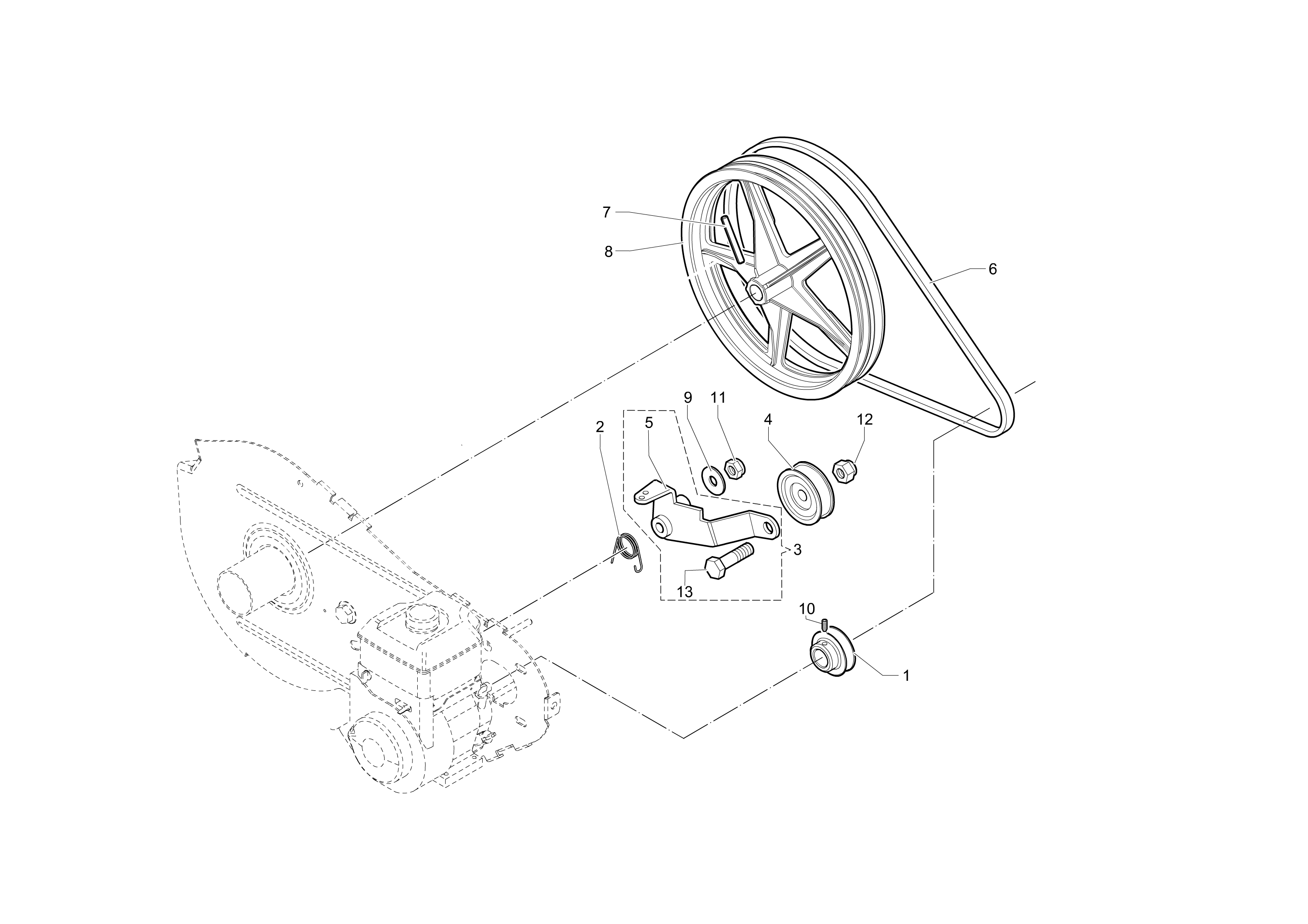

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1231607 | Poulie | Disponible | Voir la pièce |
| 2 | YF1231613 | Ressort | Disponible | Voir la pièce |
| 3 | 68692005 | Kit levier | Disponible | Voir la pièce |
| 4 | YF1231615 | Roulement | Non reliée | |
| 5 | 68690030R | Levier galopin | Disponible | Voir la pièce |
| 6 | YF1231609 | Courroie | Non reliée | |
| 7 | YN5129400 | Goupille | Disponible | Voir la pièce |
| 8 | 68670056AR | Poulie | Disponible | Voir la pièce |
| 9 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 10 | YN6195100 | Vis | Disponible | Voir la pièce |
| 11 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 12 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 13 | YN6370300 | Vis | Disponible | Voir la pièce |

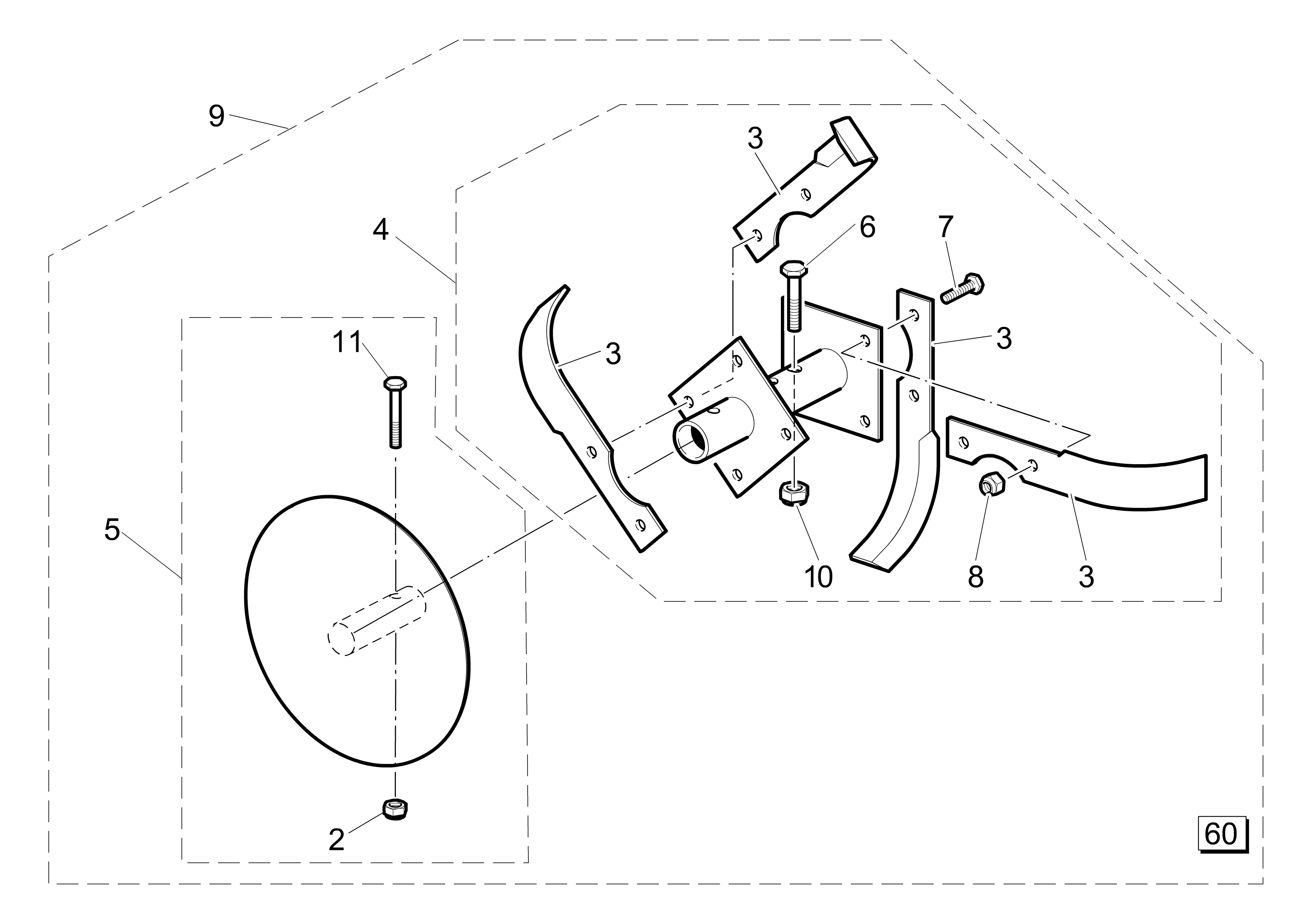

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 4 | 68690035R | Fraise | Disponible | Voir la pièce |
| 4 | 68690036R | Fraise | Disponible | Voir la pièce |
| 5 | 68620046AR | Disque | Disponible | Voir la pièce |
| 6 | YN6342900 | Vis | Disponible | Voir la pièce |
| 7 | 3933034AR | Pivot | Non reliée | |
| 8 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 9 | 68622001 | Rotor (complet) | Disponible | Voir la pièce |
| 10 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 11 | 3806076R | Vis | Disponible | Voir la pièce |
