Vue Éclatée PW 210 C
Retrouvez les pièces détachées, références et repères disponibles pour PW 210 C.

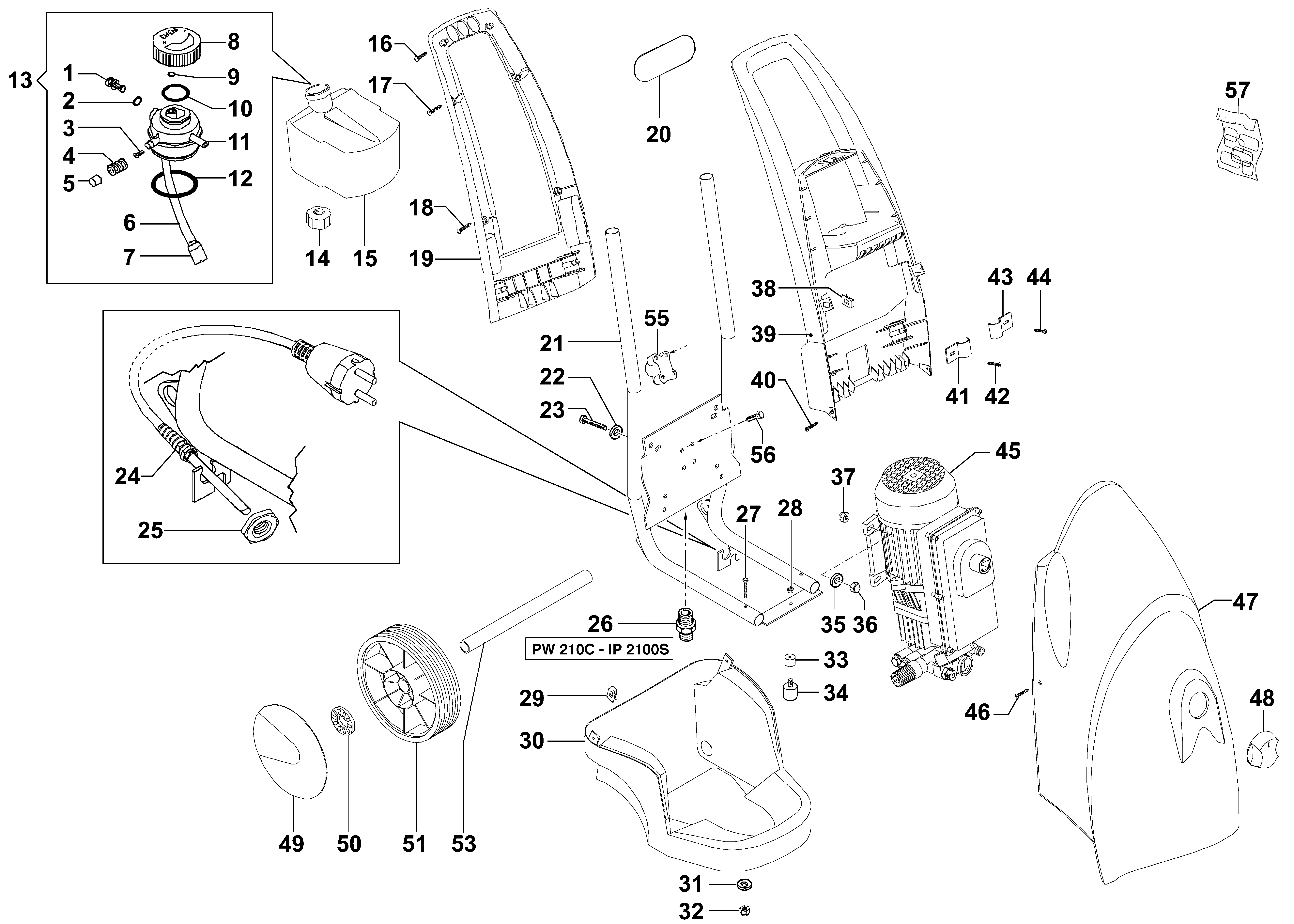

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32020261 | Bouchon | Disponible | Voir la pièce |
| 2 | CH12100417 | Bague or | Disponible | Voir la pièce |
| 3 | CH36000101 | Soupape | Disponible | Voir la pièce |
| 4 | CH18020209 | Ressort | Disponible | Voir la pièce |
| 5 | CH32000081 | Bouchon | Disponible | Voir la pièce |
| 6 | CH32080828 | Tuyau | Disponible | Voir la pièce |
| 7 | CH10020109 | Filtre | Disponible | Voir la pièce |
| 8 | CH18170061 | Bouchon | Disponible | Voir la pièce |
| 9 | CH12100014 | Bague or | Disponible | Voir la pièce |
| 10 | CH12100203 | Bague or | Disponible | Voir la pièce |
| 11 | CH32000079A | Bouchon | Non reliée | |
| 12 | CH12100200 | Bague or | Disponible | Voir la pièce |
| 13 | CH33120007 | Bouchon | Disponible | Voir la pièce |
| 14 | CH12270037 | Collier | Disponible | Voir la pièce |
| 15 | CH30290016 | Tanque | Disponible | Voir la pièce |
| 16 | CH36230028 | Vis | Disponible | Voir la pièce |
| 17 | CH36230029 | Vis | Disponible | Voir la pièce |
| 18 | CH36230029 | Vis | Disponible | Voir la pièce |
| 19 | CH14110027 | Poignee | Disponible | Voir la pièce |
| 20 | CH12100216 | Bague or | Disponible | Voir la pièce |
| 21 | CH32060284 | Châssis | Disponible | Voir la pièce |
| 22 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 23 | CH36070018 | Vis | Disponible | Voir la pièce |
| 24 | CH24340027 | Serre-câble | Disponible | Voir la pièce |
| 25 | CH12270028 | Collier | Disponible | Voir la pièce |
| 26 | CH20000007 | Nipple | Disponible | Voir la pièce |
| 27 | CH36230017 | Vis | Disponible | Voir la pièce |
| 28 | CH06040011 | Ecrou | Disponible | Voir la pièce |
| 29 | CH24030087 | Plaquette | Disponible | Voir la pièce |
| 30 | CH04790104 | Kit capot | Disponible | Voir la pièce |
| 31 | CH28110092 | Rondelle | Disponible | Voir la pièce |
| 32 | CH06040046 | Ecrou | Disponible | Voir la pièce |
| 33 | CH06010225 | Entretoise | Disponible | Voir la pièce |
| 34 | CH30020567 | Support | Disponible | Voir la pièce |
| 35 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 36 | CH06040039 | Ecrou | Disponible | Voir la pièce |
| 37 | CH06000063 | Ecrou | Disponible | Voir la pièce |
| 38 | CH24030085 | Plaquette | Disponible | Voir la pièce |
| 39 | CH04790102 | Capot | Disponible | Voir la pièce |
| 40 | CH36230021 | Vis | Disponible | Voir la pièce |
| 41 | CH30020554 | Support | Disponible | Voir la pièce |
| 42 | CH36230021 | Vis | Disponible | Voir la pièce |
| 43 | CH30020556 | Support | Disponible | Voir la pièce |
| 44 | CH36230021 | Vis | Disponible | Voir la pièce |
| 45 | CH73010265 | Motopompe | Disponible | Voir la pièce |
| 46 | CH36200003 | Vis | Disponible | Voir la pièce |
| 47 | CH04790106 | Capot | Disponible | Voir la pièce |
| 48 | CH18170062 | Poignée | Disponible | Voir la pièce |
| 49 | CH04020293 | Enjoliveur | Disponible | Voir la pièce |
| 50 | CH00090260 | Bague | Disponible | Voir la pièce |
| 51 | CH28100049 | Roue | Disponible | Voir la pièce |
| 53 | CH00170011 | Essieu roue | Disponible | Voir la pièce |
| 55 | CH28033382 | Support | Disponible | Voir la pièce |
| 56 | CH36070015 | Vis | Disponible | Voir la pièce |
| 57 | CH3215513400 | Kit etiquettes | Disponible | Voir la pièce |

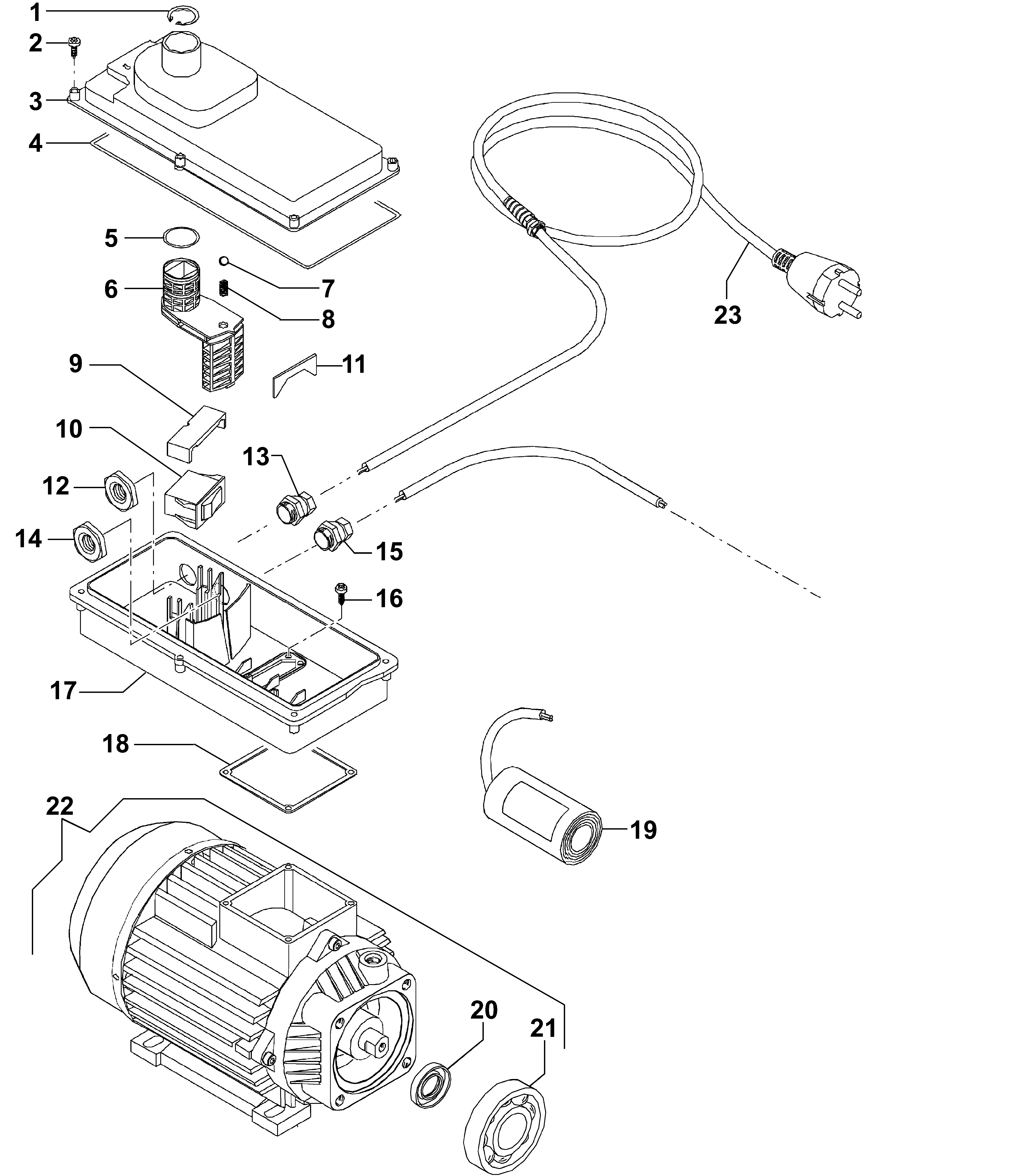

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH00090263 | Bague | Disponible | Voir la pièce |
| 2 | CH36050096 | Vis | Disponible | Voir la pièce |
| 3 | CH04020245 | Couvercle | Disponible | Voir la pièce |
| 4 | CH12010143 | Joint | Disponible | Voir la pièce |
| 5 | CH12100394 | Bague or | Disponible | Voir la pièce |
| 6 | CH16000079 | Levier | Disponible | Voir la pièce |
| 7 | CH30030007 | Bille | Disponible | Voir la pièce |
| 8 | CH18020195 | Ressort | Disponible | Voir la pièce |
| 9 | CH04180044 | Arrêt | Disponible | Voir la pièce |
| 10 | CH14100061 | Interrupteur | Disponible | Voir la pièce |
| 11 | CH06010292 | Entretoise | Disponible | Voir la pièce |
| 12 | CH12270027 | Collier | Disponible | Voir la pièce |
| 13 | CH24340036 | Passe-cable | Disponible | Voir la pièce |
| 14 | CH12270028 | Collier | Disponible | Voir la pièce |
| 15 | CH24340036 | Passe-cable | Disponible | Voir la pièce |
| 16 | CH36250046 | Vis | Disponible | Voir la pièce |
| 17 | CH30010149 | Boîtier élect. | Disponible | Voir la pièce |
| 18 | CH12010127 | Joint | Disponible | Voir la pièce |
| 19 | CH04340010 | Condensateur | Disponible | Voir la pièce |
| 20 | CH00190034 | Bague | Disponible | Voir la pièce |
| 21 | CH04380076 | Roulement | Disponible | Voir la pièce |
| 22 | CH18310645 | Moteur électrique | Disponible | Voir la pièce |
| 23 | CH04560260 | Cable | Disponible | Voir la pièce |

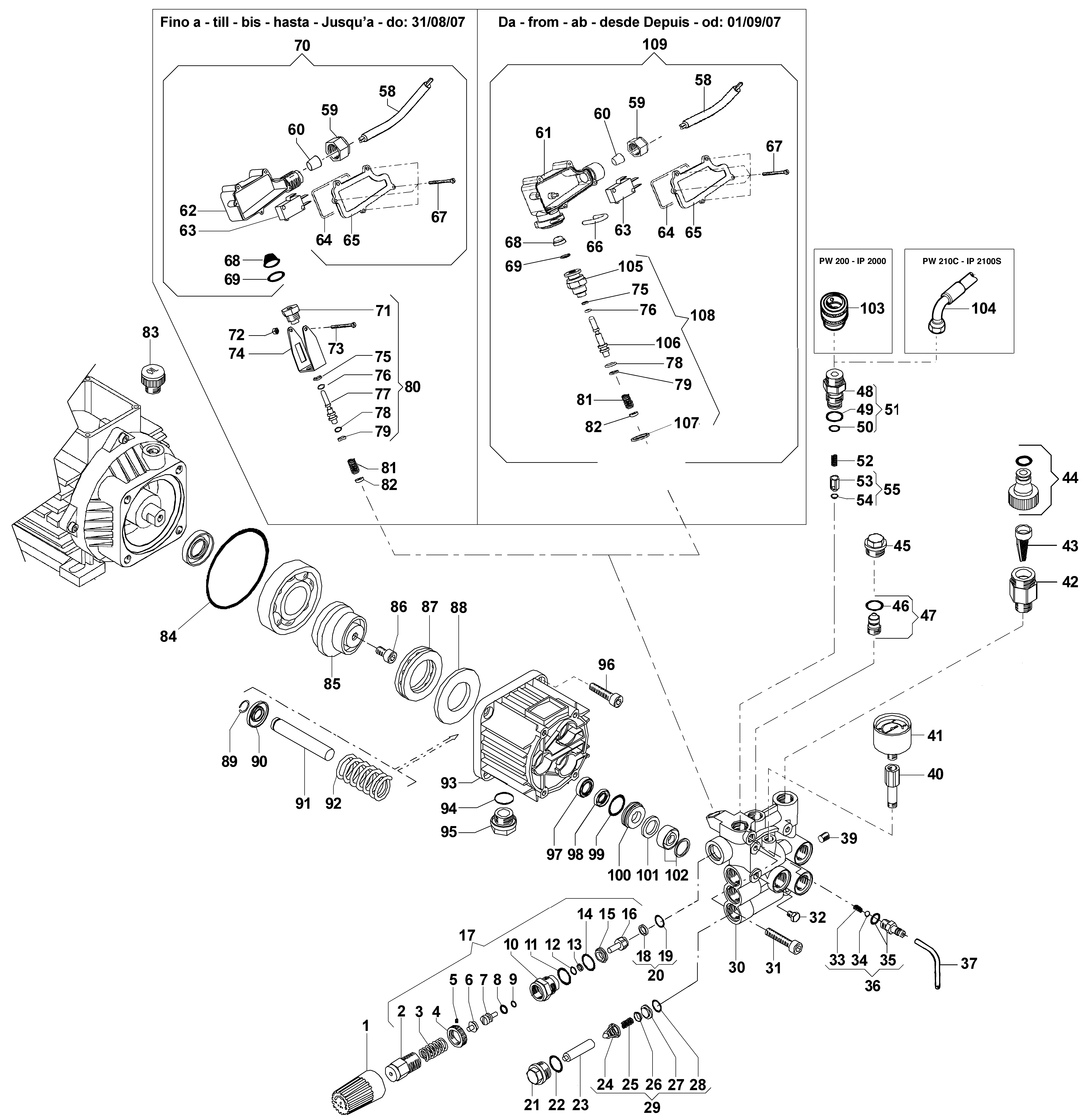

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH18170064 | Poignée | Disponible | Voir la pièce |
| 2 | CH02040043 | Bague | Non reliée | |
| 3 | CH18020181 | Ressort | Non reliée | |
| 4 | CH12270022 | Collier | Disponible | Voir la pièce |
| 5 | CH36220030 | Vis sans fin | Non reliée | |
| 6 | CH00090207 | Entretoise | Non reliée | |
| 7 | CH24090077 | Piston | Non reliée | |
| 8 | CH12100406 | Bague or | Non reliée | |
| 9 | CH00090206 | Entretoise | Non reliée | |
| 10 | CH02040045 | Bague | Non reliée | |
| 11 | CH12100407 | Bague or | Non reliée | |
| 12 | CH12100405 | Bague or | Non reliée | |
| 13 | CH00090205 | Bague | Non reliée | |
| 14 | CH12100718R | Bague or | Non reliée | |
| 15 | CH00090204 | Bague | Non reliée | |
| 16 | CH01991447 | Support | Non reliée | |
| 17 | CH12150584 | Soupape | Disponible | Voir la pièce |
| 18 | CH30090122 | Siege | Non reliée | |
| 19 | CH12100403 | Bague or | Non reliée | |
| 20 | CH30090013A | Soupape | Non reliée | |
| 21 | CH32020236 | Bouchon | Disponible | Voir la pièce |
| 22 | CH12100151 | Bague or | Disponible | Voir la pièce |
| 23 | CH06010273 | Entretoise | Disponible | Voir la pièce |
| 24 | CH12050033 | Cage a aguilles | Non reliée | |
| 25 | CH18020192 | Ressort | Non reliée | |
| 26 | CH36040028 | Soupape | Disponible | Voir la pièce |
| 27 | CH30090129 | Siege | Non reliée | |
| 28 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 29 | CH12200045 | Soupape | Non reliée | |
| 30 | CH32180329 | Couvercle | Non reliée | |
| 31 | CH36090156 | Vis | Non reliée | |
| 32 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 33 | CH18020180 | Ressort | Disponible | Voir la pièce |
| 34 | CH30030024 | Bille | Non reliée | |
| 35 | CH28030424 | Jeu de raccords | Disponible | Voir la pièce |
| 36 | CH28030435 | Jeu de raccords | Disponible | Voir la pièce |
| 37 | CH32080829 | Tuyau | Disponible | Voir la pièce |
| 39 | CH32000017 | Bouchon | Disponible | Voir la pièce |
| 40 | CH20000104 | Nipple | Non reliée | |
| 41 | CH18160104 | Manomètre | Disponible | Voir la pièce |
| 42 | CH20000127 | Raccord | Disponible | Voir la pièce |
| 43 | CH10020132A | Filtre eau | Disponible | Voir la pièce |
| 44 | CH28030325 | Jeu de raccords | Disponible | Voir la pièce |
| 45 | CH32000007 | Bouchon | Disponible | Voir la pièce |
| 46 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 47 | CH06080030 | Kit easy start | Non reliée | |
| 48 | CH34100317 | Éjecteur | Non reliée | |
| 49 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 50 | CH12100040 | Bague or | Disponible | Voir la pièce |
| 51 | CH34100320 | Kit éjecteur | Non reliée | |
| 52 | CH18020197 | Ressort | Disponible | Voir la pièce |
| 53 | CH24090086 | Piston | Disponible | Voir la pièce |
| 54 | CH12100460 | Bague or | Disponible | Voir la pièce |
| 55 | CH24090091 | Kit piston | Disponible | Voir la pièce |
| 58 | CH04560264 | Cable | Non reliée | |
| 58 | CH04560264 | Cable | Non reliée | |
| 59 | CH12000056 | Ecrou | Disponible | Voir la pièce |
| 59 | CH12000056 | Ecrou | Disponible | Voir la pièce |
| 60 | CH12010137 | Joint | Disponible | Voir la pièce |
| 60 | CH12010137 | Joint | Disponible | Voir la pièce |
| 61 | CH30010538 | Boite | Disponible | Voir la pièce |
| 62 | CH30010133 | Boite | Disponible | Voir la pièce |
| 63 | CH18250020R | Interrupteur | Non reliée | |
| 63 | CH18250020R | Interrupteur | Non reliée | |
| 64 | CH12010136 | Bague or | Disponible | Voir la pièce |
| 64 | CH12010136 | Bague or | Disponible | Voir la pièce |
| 65 | CH04020200 | Couvercle | Disponible | Voir la pièce |
| 65 | CH04020200 | Couvercle | Disponible | Voir la pièce |
| 66 | CH12020066 | Crochet | Disponible | Voir la pièce |
| 67 | CH36250048 | Vis | Disponible | Voir la pièce |
| 67 | CH36250048 | Vis | Disponible | Voir la pièce |
| 68 | CH24160112 | Protection | Disponible | Voir la pièce |
| 68 | CH24160112 | Protection | Disponible | Voir la pièce |
| 69 | CH00090229 | Bague | Disponible | Voir la pièce |
| 69 | CH00090229 | Bague | Disponible | Voir la pièce |
| 70 | CH31030023 | Kit total stop | Non reliée | |
| 71 | CH36050105 | Vis | Non reliée | |
| 72 | CH06040077 | Ecrou | Non reliée | |
| 73 | CH36230025 | Vis | Non reliée | |
| 74 | CH24030086 | Etrier | Non reliée | |
| 75 | CH00090202 | Bague | Disponible | Voir la pièce |
| 75 | CH00090202 | Bague | Disponible | Voir la pièce |
| 76 | CH12100146 | Bague or | Disponible | Voir la pièce |
| 76 | CH12100146 | Bague or | Disponible | Voir la pièce |
| 77 | CH31030023 | Kit total stop | Non reliée | |
| 78 | CH00090110 | Bague | Disponible | Voir la pièce |
| 78 | CH00090110 | Bague | Disponible | Voir la pièce |
| 79 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 79 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 80 | CH31030023 | Kit total stop | Non reliée | |
| 81 | CH01110006C | Kit tige total-stop | Non reliée | |
| 81 | CH01110006C | Kit tige total-stop | Non reliée | |
| 82 | CH01110006C | Kit tige total-stop | Non reliée | |
| 82 | CH01110006C | Kit tige total-stop | Non reliée | |
| 83 | CH32000071 | Bouchon | Non reliée | |
| 84 | CH12100429 | Bague or | Disponible | Voir la pièce |
| 85 | CH00010417A | Arbre | Non reliée | |
| 86 | CH36090280 | Vis | Disponible | Voir la pièce |
| 87 | CH04360017 | Roulement | Disponible | Voir la pièce |
| 88 | CH28160088 | Entretoise | Disponible | Voir la pièce |
| 89 | CH00090220 | Bague | Non reliée | |
| 90 | CH00090221 | Bague | Non reliée | |
| 91 | CH24090089A | Piston | Non reliée | |
| 92 | CH18020153 | Ressort | Non reliée | |
| 93 | CH04030135 | Carter pompe | Non reliée | |
| 94 | CH12100048 | Bague or | Disponible | Voir la pièce |
| 95 | CH32010027 | Lumière | Disponible | Voir la pièce |
| 96 | CH36090280 | Vis | Disponible | Voir la pièce |
| 97 | CH00190058 | Bague | Disponible | Voir la pièce |
| 98 | CH12410057 | Joint | Disponible | Voir la pièce |
| 99 | CH12100356 | Bague or | Non reliée | |
| 100 | CH00090219 | Bague | Non reliée | |
| 101 | CH00090369 | Bague | Disponible | Voir la pièce |
| 102 | CH12410059 | Joint | Disponible | Voir la pièce |
| 103 | - | N | Non reliée | |
| 104 | CH32080931 | Tuyau | Non reliée | |
| 105 | CH36050117 | Vis | Disponible | Voir la pièce |
| 106 | CH00150200 | Tige | Disponible | Voir la pièce |
| 107 | CH28110127 | Rondelle | Disponible | Voir la pièce |
| 108 | CH01110006C | Kit tige total-stop | Non reliée | |
| 109 | CH31030023 | Kit total stop | Non reliée |

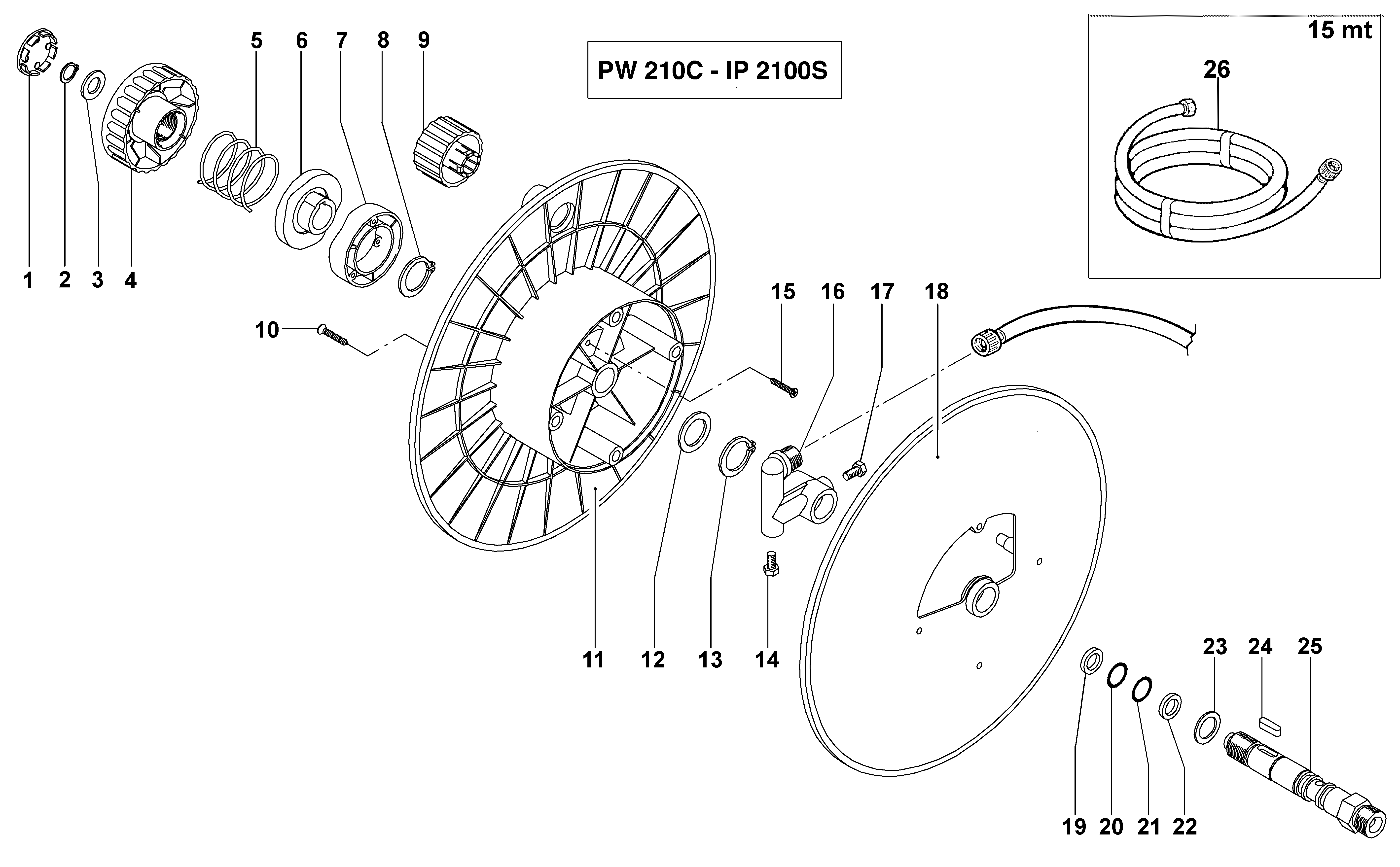

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32020270 | Bouchon | Disponible | Voir la pièce |
| 2 | CH30190043 | Bague seeger | Disponible | Voir la pièce |
| 3 | CH28110015 | Rondelle | Disponible | Voir la pièce |
| 4 | CH36060014 | Arrêt | Disponible | Voir la pièce |
| 5 | CH18020211 | Ressort | Disponible | Voir la pièce |
| 6 | CH04680002 | Camme | Disponible | Voir la pièce |
| 7 | CH04680001 | Camme | Disponible | Voir la pièce |
| 8 | CH30190042 | Bague seeger | Disponible | Voir la pièce |
| 9 | CH24310007 | Pommeau | Disponible | Voir la pièce |
| 10 | CH36230015 | Vis | Disponible | Voir la pièce |
| 11 | CH06020052 | Disque | Disponible | Voir la pièce |
| 12 | CH28120080 | Rondelle | Disponible | Voir la pièce |
| 13 | CH30190042 | Bague seeger | Disponible | Voir la pièce |
| 14 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 15 | CH36230019 | Vis | Disponible | Voir la pièce |
| 16 | CH28030480 | Disque | Disponible | Voir la pièce |
| 17 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 18 | CH06020051 | Disque | Disponible | Voir la pièce |
| 19 | CH00090165 | Bague | Disponible | Voir la pièce |
| 20 | CH12100232 | Bague or | Disponible | Voir la pièce |
| 21 | CH12100232 | Bague or | Disponible | Voir la pièce |
| 22 | CH00090165 | Bague | Disponible | Voir la pièce |
| 23 | CH28120080 | Rondelle | Disponible | Voir la pièce |
| 24 | CH16020059 | Clavette | Disponible | Voir la pièce |
| 25 | CH24080151 | Jeu de raccords | Disponible | Voir la pièce |
| 26 | CH32080971 | Enrouleur de tuyau 15 mt | Disponible | Voir la pièce |

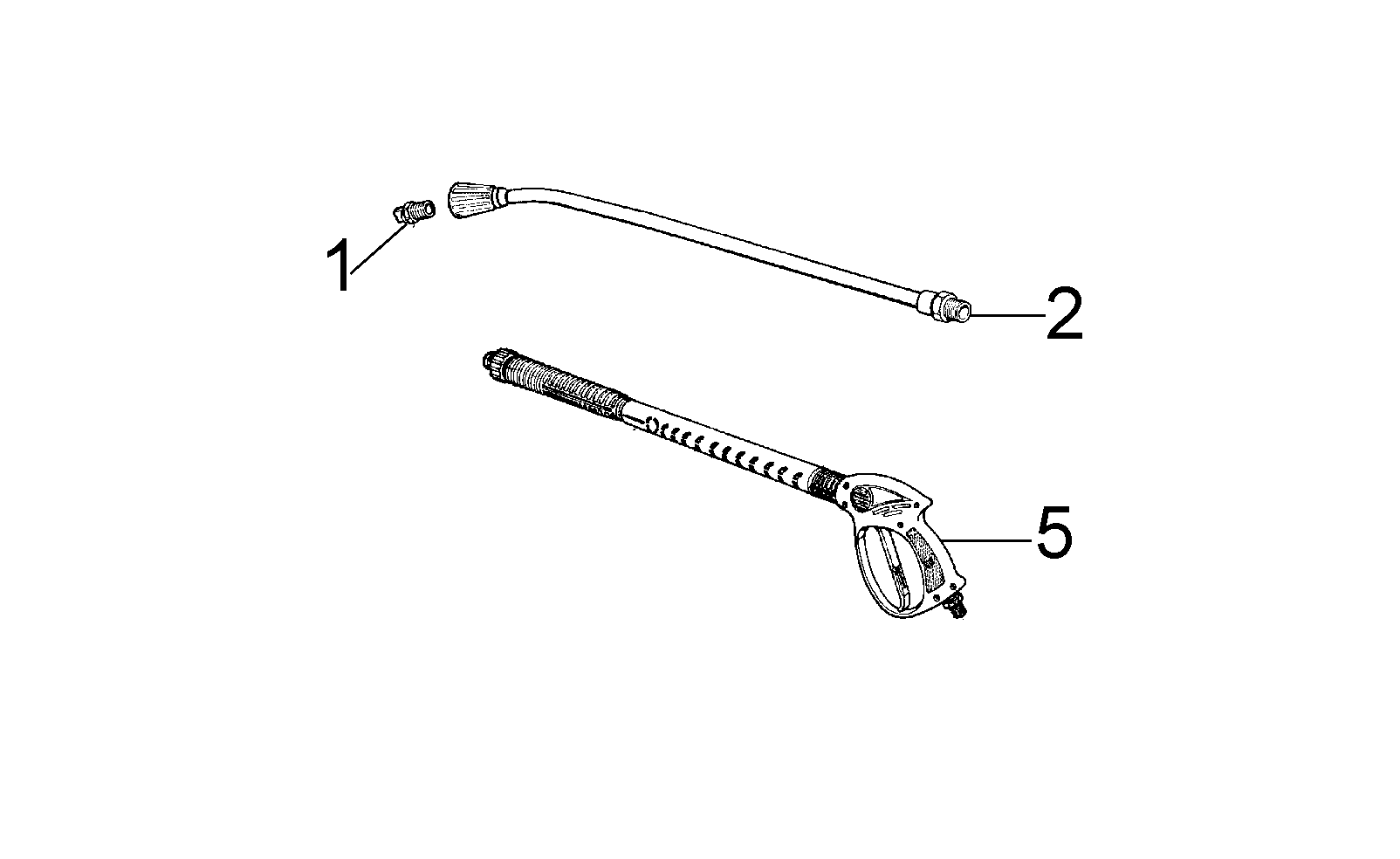

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH34000709 | Gicleur | Non reliée | |
| 2 | 68500038 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 5 | 68500030 | Pistolet | Disponible | Voir la pièce |
