Vue Éclatée PW 170 C
Retrouvez les pièces détachées, références et repères disponibles pour PW 170 C.

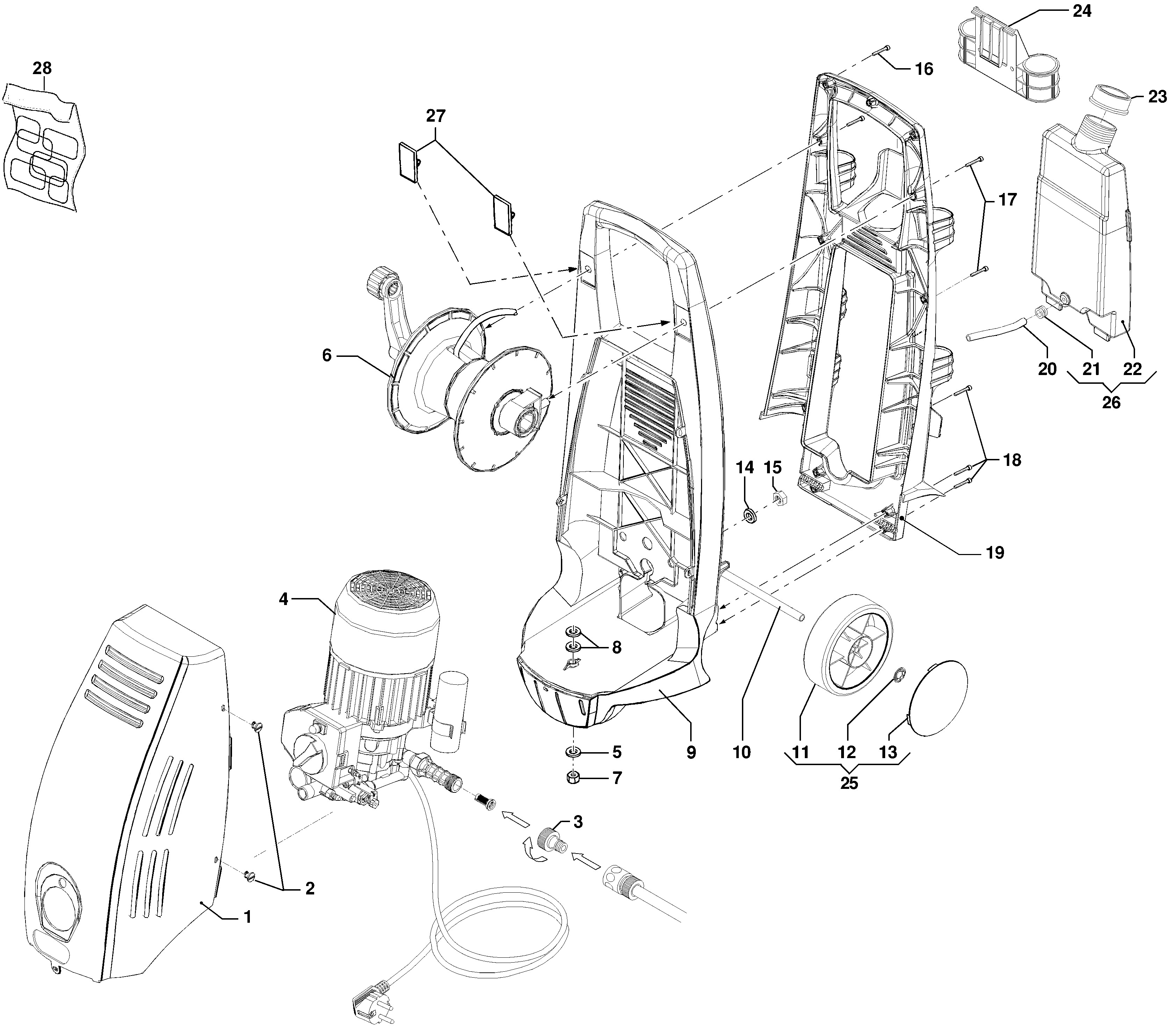

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04770186B | Capot | Disponible | Voir la pièce |
| 2 | CH12020059 | Vis | Disponible | Voir la pièce |
| 3 | CH28030325 | Jeu de raccords | Disponible | Voir la pièce |
| 4 | CH73040238 | Motopompe | Disponible | Voir la pièce |
| 5 | CH28110023 | Rondelle | Disponible | Voir la pièce |
| 6 | CH70020265 | Kit enrouleur | Disponible | Voir la pièce |
| 7 | CH06040010 | Ecrou | Disponible | Voir la pièce |
| 8 | CH28110023 | Rondelle | Disponible | Voir la pièce |
| 9 | CH32060268 | Châssis | Disponible | Voir la pièce |
| 10 | CH00170012 | Essieu roue | Disponible | Voir la pièce |
| 11 | CH28100040 | Roue | Disponible | Voir la pièce |
| 12 | CH00090273 | Bague | Disponible | Voir la pièce |
| 13 | CH04020278 | Enjoliveur | Disponible | Voir la pièce |
| 14 | CH28110015 | Rondelle | Disponible | Voir la pièce |
| 15 | CH06040001 | Ecrou | Disponible | Voir la pièce |
| 16 | CH36250057 | Vis | Disponible | Voir la pièce |
| 17 | CH36250058 | Vis | Disponible | Voir la pièce |
| 18 | CH36250058 | Vis | Disponible | Voir la pièce |
| 19 | CH32060267 | Châssis | Disponible | Voir la pièce |
| 20 | CH32080586 | Tuyau | Disponible | Voir la pièce |
| 21 | CH24340046 | Serre-câble | Disponible | Voir la pièce |
| 22 | CH30290018 | Tanque | Disponible | Voir la pièce |
| 23 | CH32000060 | Bouchon | Disponible | Voir la pièce |
| 24 | CH30020573 | Support | Disponible | Voir la pièce |
| 25 | CH01990164 | Kit roue | Disponible | Voir la pièce |
| 26 | CH05310158 | Kit bidon déterg | Disponible | Voir la pièce |
| 27 | - | N | Non reliée | |
| 28 | CH3215513100 | Kit etiquettes | Disponible | Voir la pièce |

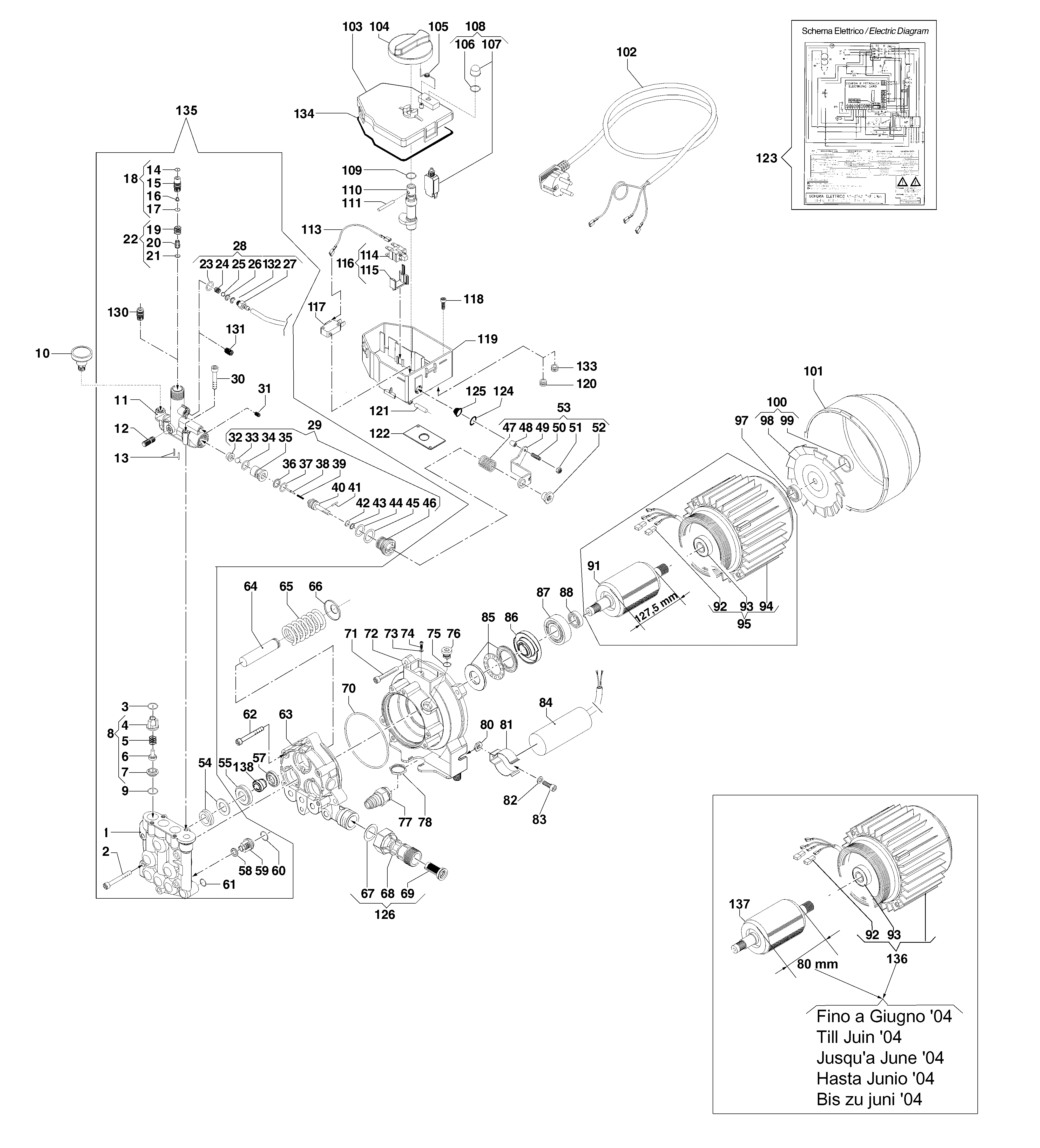

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32180114 | Couvercle | Disponible | Voir la pièce |
| 2 | CH36090150 | Vis | Disponible | Voir la pièce |
| 3 | CH12100392 | Bague or | Disponible | Voir la pièce |
| 4 | CH12050031 | Cage a aguilles | Disponible | Voir la pièce |
| 5 | CH18020175 | Ressort | Disponible | Voir la pièce |
| 6 | CH36040026 | Soupape | Disponible | Voir la pièce |
| 7 | CH30090121 | Siege | Disponible | Voir la pièce |
| 8 | CH12200039 | Soupape | Disponible | Voir la pièce |
| 9 | CH12100415 | Bague or | Disponible | Voir la pièce |
| 10 | CH18160125 | Manomètre | Disponible | Voir la pièce |
| 11 | CH04240391 | Couvercle | Disponible | Voir la pièce |
| 12 | CH36220044 | Vis sans fin | Disponible | Voir la pièce |
| 13 | CH30210035 | Goupille | Disponible | Voir la pièce |
| 14 | CH12100043 | Bague or | Disponible | Voir la pièce |
| 15 | CH20000108 | Éjecteur | Disponible | Voir la pièce |
| 16 | CH34000287 | Gicleur | Disponible | Voir la pièce |
| 17 | CH12100170 | Bague or | Disponible | Voir la pièce |
| 18 | CH34100326 | Kit éjecteur | Disponible | Voir la pièce |
| 19 | CH18020177 | Ressort | Disponible | Voir la pièce |
| 20 | CH36000087 | Soupape | Disponible | Voir la pièce |
| 21 | CH12100220 | Bague or | Disponible | Voir la pièce |
| 22 | CH50270025 | Kit soupape | Disponible | Voir la pièce |
| 23 | CH12100039 | Bague or | Disponible | Voir la pièce |
| 24 | CH18020176 | Ressort | Disponible | Voir la pièce |
| 25 | CH30030016 | Bille | Disponible | Voir la pièce |
| 26 | CH12100014 | Bague or | Disponible | Voir la pièce |
| 27 | CH28030383 | Jeu de raccords | Disponible | Voir la pièce |
| 28 | CH28030432 | Jeu de raccords | Disponible | Voir la pièce |
| 29 | CH12150337 | Kit soupape | Disponible | Voir la pièce |
| 30 | CH36090148 | Vis | Disponible | Voir la pièce |
| 31 | CH36220045 | Vis sans fin | Disponible | Voir la pièce |
| 32 | CH30090141 | Siege | Disponible | Voir la pièce |
| 33 | CH30030035 | Bille | Disponible | Voir la pièce |
| 34 | CH12100152 | Bague or | Disponible | Voir la pièce |
| 35 | CH30090148 | Siege | Disponible | Voir la pièce |
| 36 | CH00090112 | Bague | Disponible | Voir la pièce |
| 37 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 38 | CH24080162 | Pivot | Disponible | Voir la pièce |
| 39 | CH18020233 | Ressort | Disponible | Voir la pièce |
| 40 | CH00150184 | Tige | Disponible | Voir la pièce |
| 41 | CH30210035 | Goupille | Disponible | Voir la pièce |
| 42 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 43 | CH00090110 | Bague | Disponible | Voir la pièce |
| 44 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 45 | CH12100390 | Bague or | Disponible | Voir la pièce |
| 46 | CH36050115 | Vis | Disponible | Voir la pièce |
| 47 | CH18020249 | Ressort | Disponible | Voir la pièce |
| 48 | CH04320044 | Capuchon | Disponible | Voir la pièce |
| 49 | CH16000083 | Levier | Disponible | Voir la pièce |
| 50 | CH36220039 | Vis | Disponible | Voir la pièce |
| 51 | CH06040087 | Ecrou | Disponible | Voir la pièce |
| 52 | CH32020241 | Vis | Disponible | Voir la pièce |
| 53 | CH16000089 | Kit levier accelerateur | Disponible | Voir la pièce |
| 54 | CH12410041 | Joint | Disponible | Voir la pièce |
| 55 | CH00090201 | Bague | Disponible | Voir la pièce |
| 57 | CH00190058 | Bague | Disponible | Voir la pièce |
| 58 | CH06010261 | Entretoise | Disponible | Voir la pièce |
| 59 | CH12200039 | Soupape | Disponible | Voir la pièce |
| 60 | CH12100432 | Bague or | Disponible | Voir la pièce |
| 61 | CH12100433 | Bague or | Disponible | Voir la pièce |
| 62 | CH36090100 | Vis | Disponible | Voir la pièce |
| 63 | CH24320014B | Carter pompe | Disponible | Voir la pièce |
| 64 | CH24090108 | Piston | Disponible | Voir la pièce |
| 65 | CH18020174 | Ressort | Disponible | Voir la pièce |
| 66 | CH00090195 | Bague | Disponible | Voir la pièce |
| 67 | CH12090111 | Joint | Disponible | Voir la pièce |
| 68 | CH28030487 | Jeu de raccords | Disponible | Voir la pièce |
| 69 | CH10020132A | Filtre eau | Disponible | Voir la pièce |
| 70 | CH12100431 | Bague or | Disponible | Voir la pièce |
| 71 | CH36090114 | Vis | Disponible | Voir la pièce |
| 72 | CH10090207 | Bride (moteur) | Disponible | Voir la pièce |
| 73 | CH28070013 | Rondelle | Disponible | Voir la pièce |
| 74 | CH36250019 | Vis | Disponible | Voir la pièce |
| 75 | CH12100056 | Bague or | Disponible | Voir la pièce |
| 76 | CH32020220A | Bouchon | Non reliée | |
| 77 | CH24340027 | Serre-câble | Disponible | Voir la pièce |
| 78 | CH12270028 | Collier | Disponible | Voir la pièce |
| 80 | CH06040095 | Ecrou | Disponible | Voir la pièce |
| 81 | CH18020224 | Flasque | Disponible | Voir la pièce |
| 82 | CH28110030 | Rondelle | Disponible | Voir la pièce |
| 83 | CH36090193 | Vis | Disponible | Voir la pièce |
| 84 | CH04340329A | Condensateur | Disponible | Voir la pièce |
| 85 | CH04360032 | Roulement | Disponible | Voir la pièce |
| 86 | CH00010472 | Arbre | Disponible | Voir la pièce |
| 87 | CH04380069 | Roulement | Disponible | Voir la pièce |
| 88 | CH00190113 | Bague | Disponible | Voir la pièce |
| 91 | 301100004 | Kit rotor et stator | Disponible | Voir la pièce |
| 92 | CH04220057 | Bande | Disponible | Voir la pièce |
| 92 | CH04220057 | Bande | Disponible | Voir la pièce |
| 93 | CH04380083 | Roulement | Disponible | Voir la pièce |
| 93 | CH04380083 | Roulement | Disponible | Voir la pièce |
| 94 | 301100004 | Kit rotor et stator | Disponible | Voir la pièce |
| 95 | 301100004 | Kit rotor et stator | Disponible | Voir la pièce |
| 97 | CH00190115 | Bague | Disponible | Voir la pièce |
| 98 | CH36320070 | Ventilateur | Disponible | Voir la pièce |
| 99 | CH00090280 | Bague | Disponible | Voir la pièce |
| 100 | CH36320072 | Kit ventilateur moteur | Disponible | Voir la pièce |
| 101 | CH04660027 | Couvercle ventilateur | Disponible | Voir la pièce |
| 102 | CH04560180 | Cable | Disponible | Voir la pièce |
| 103 | CH30010156 | Couvercle | Disponible | Voir la pièce |
| 104 | CH18170065 | Poignée | Disponible | Voir la pièce |
| 105 | CH18020222 | Ressort | Disponible | Voir la pièce |
| 106 | CH12100230 | Bague or | Disponible | Voir la pièce |
| 107 | CH14100096 | Interrupteur | Disponible | Voir la pièce |
| 108 | CH14100097 | Kit interrupteur | Disponible | Voir la pièce |
| 109 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 110 | CH24080155 | Levier | Disponible | Voir la pièce |
| 111 | CH30180014 | Goupille | Disponible | Voir la pièce |
| 113 | CH04560289 | Cable | Disponible | Voir la pièce |
| 114 | CH14100104 | Interrupteur | Disponible | Voir la pièce |
| 115 | CH30020569 | Support | Disponible | Voir la pièce |
| 116 | CH14100098 | Interrupteur | Disponible | Voir la pièce |
| 117 | CH18250020R | Interrupteur | Non reliée | |
| 118 | CH36250046 | Vis | Disponible | Voir la pièce |
| 119 | CH30010155 | Boîtier élect. | Disponible | Voir la pièce |
| 120 | CH24340046 | Serre-câble | Disponible | Voir la pièce |
| 121 | CH30180012 | Goupille | Disponible | Voir la pièce |
| 122 | CH12010153 | Joint | Disponible | Voir la pièce |
| 123 | CH16100826 | Schéma électrique (drawing) | Disponible | Voir la pièce |
| 124 | CH00090229 | Bague | Disponible | Voir la pièce |
| 125 | CH24160112 | Protection | Disponible | Voir la pièce |
| 126 | CH28030513 | Jeu de raccords | Disponible | Voir la pièce |
| 130 | - | N | Non reliée | |
| 131 | - | N | Non reliée | |
| 132 | CH12090083 | Joint | Disponible | Voir la pièce |
| 133 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 134 | CH12010152 | Joint | Disponible | Voir la pièce |
| 135 | CH33000086 | Couvercle compl. | Disponible | Voir la pièce |
| 136 | - | N | Non reliée | |
| 137 | - | N | Non reliée | |
| 138 | CH06010310 | Entretoise | Disponible | Voir la pièce |

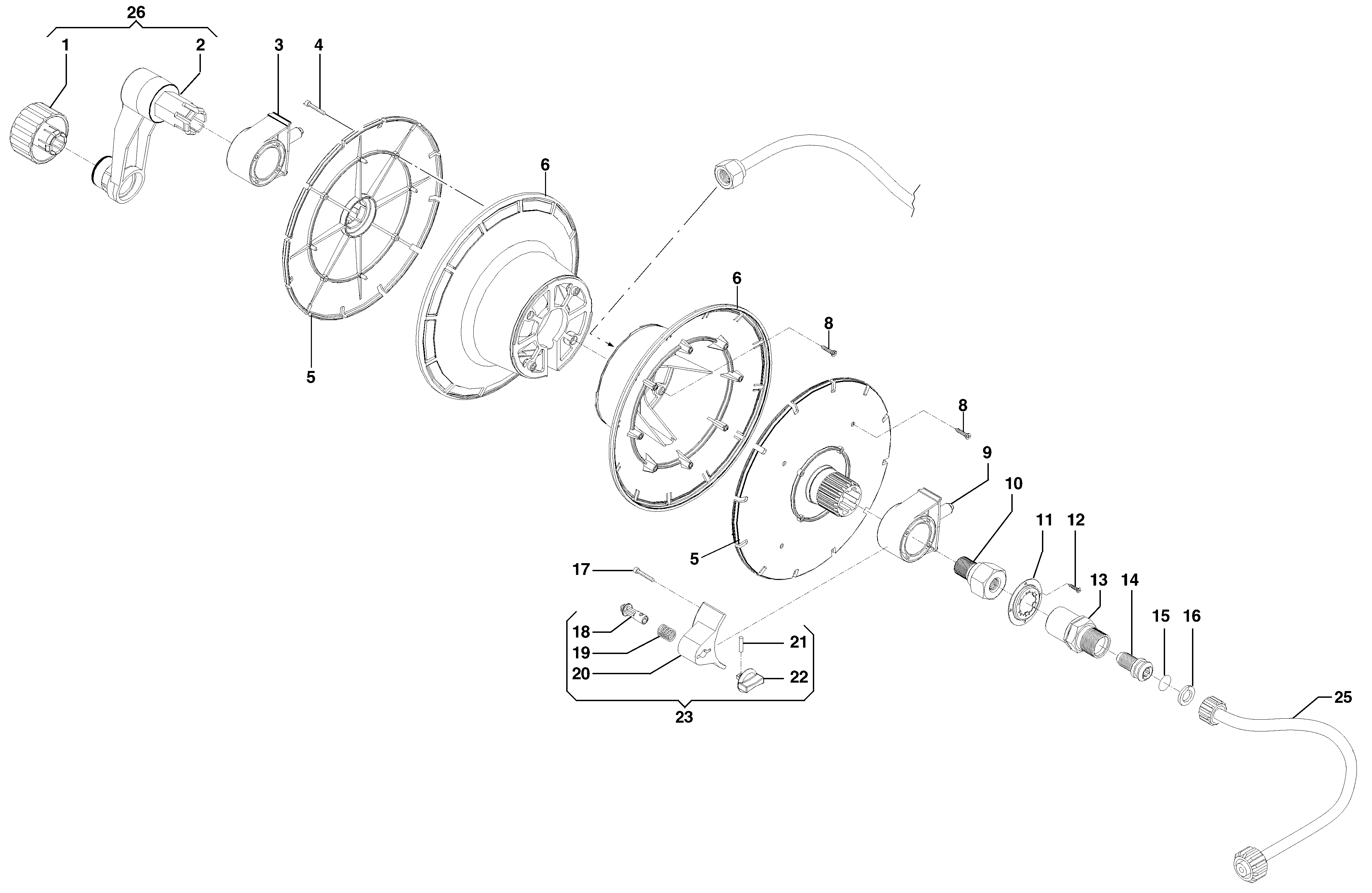

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH24310007 | Pommeau | Disponible | Voir la pièce |
| 2 | CH18040005 | Manivelle | Disponible | Voir la pièce |
| 3 | CH30020568 | Support | Disponible | Voir la pièce |
| 4 | CH36250061 | Vis | Disponible | Voir la pièce |
| 5 | CH06020055 | Disque | Disponible | Voir la pièce |
| 5 | CH06020055 | Disque | Disponible | Voir la pièce |
| 6 | CH06020054 | Corp | Disponible | Voir la pièce |
| 6 | CH06020054 | Corp | Disponible | Voir la pièce |
| 8 | CH36250061 | Vis | Disponible | Voir la pièce |
| 8 | CH36250061 | Vis | Disponible | Voir la pièce |
| 9 | CH30020568 | Support | Disponible | Voir la pièce |
| 10 | CH20000110 | Nipple | Disponible | Voir la pièce |
| 11 | CH18020225 | Ressort | Disponible | Voir la pièce |
| 12 | CH36250059 | Vis | Disponible | Voir la pièce |
| 13 | CH20000109 | Jeu de raccords | Disponible | Voir la pièce |
| 14 | CH36050106 | Vis | Disponible | Voir la pièce |
| 15 | CH12100170 | Bague or | Disponible | Voir la pièce |
| 16 | CH00090279 | Bague | Disponible | Voir la pièce |
| 17 | CH36250059 | Vis | Disponible | Voir la pièce |
| 18 | CH24080158 | Accul | Disponible | Voir la pièce |
| 19 | CH18020234 | Ressort | Disponible | Voir la pièce |
| 20 | CH04240387 | Support | Disponible | Voir la pièce |
| 21 | CH30210036 | Goupille | Disponible | Voir la pièce |
| 22 | CH18170067 | Poignée | Disponible | Voir la pièce |
| 23 | CH50270023 | Kit de blocage | Disponible | Voir la pièce |
| 25 | CH32080978 | Tuyau | Disponible | Voir la pièce |
| 26 | CH01990165 | Poignee complete | Disponible | Voir la pièce |
Pièces de la vue éclatée

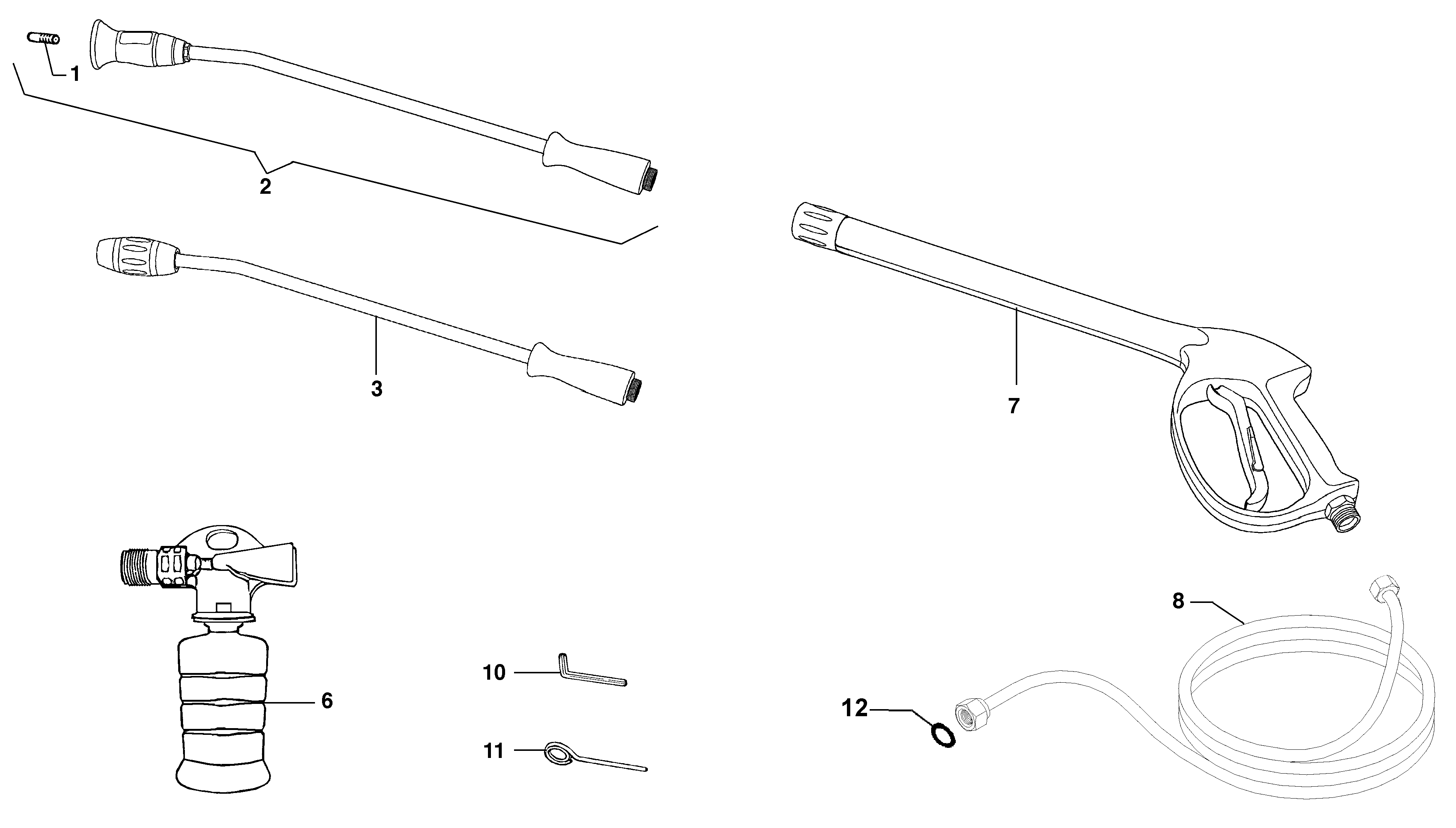

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH34000403 | Gicleur | Non reliée | |
| 2 | 68500035 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 3 | 68500046 | Lance rotojet | Disponible | Voir la pièce |
| 6 | - | N | Non reliée | |
| 7 | 68500029 | Pistolet | Disponible | Voir la pièce |
| 8 | 68500022 | Kit tuyau caout. | Disponible | Voir la pièce |
| 10 | CH04540037 | Bague | Disponible | Voir la pièce |
| 11 | CH04550013 | Epingle | Disponible | Voir la pièce |
| 12 | CH12100218 | Bague or | Disponible | Voir la pièce |
