Vue Éclatée PW 140
Retrouvez les pièces détachées, références et repères disponibles pour PW 140.

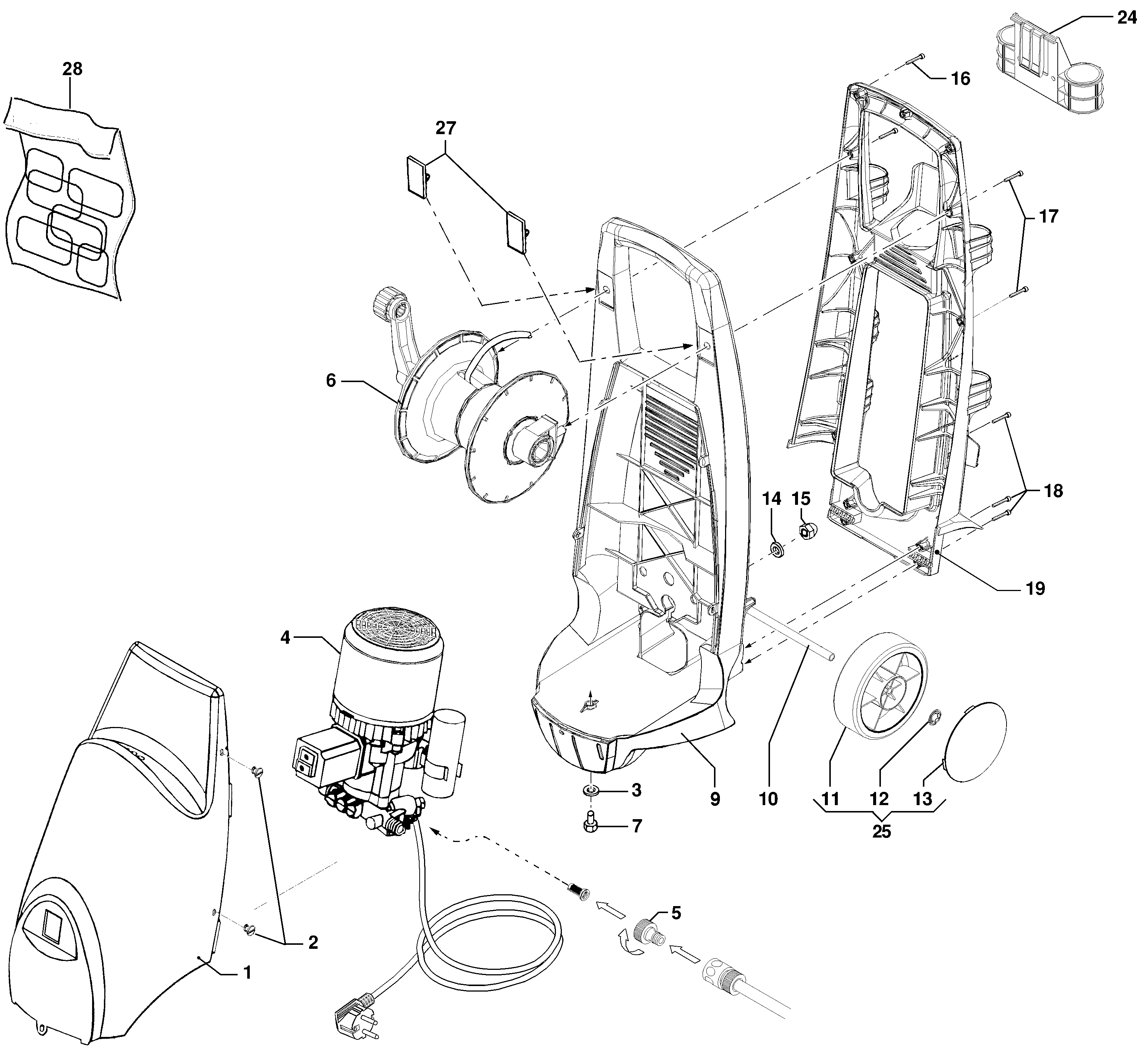

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04770182B | Capot | Non reliée | |
| 2 | CH12020059 | Vis | Disponible | Voir la pièce |
| 3 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 4 | CH73040294 | Motopompe | Disponible | Voir la pièce |
| 5 | CH28030325 | Jeu de raccords | Disponible | Voir la pièce |
| 6 | CH70020273 | Kit enrouleur | Disponible | Voir la pièce |
| 7 | CH36070214 | Vis | Disponible | Voir la pièce |
| 9 | CH32060268 | Châssis | Disponible | Voir la pièce |
| 10 | CH00170012 | Essieu roue | Disponible | Voir la pièce |
| 11 | CH28100040 | Roue | Disponible | Voir la pièce |
| 12 | CH00090273 | Bague | Disponible | Voir la pièce |
| 13 | CH04020278 | Enjoliveur | Disponible | Voir la pièce |
| 14 | CH28110015 | Rondelle | Disponible | Voir la pièce |
| 15 | CH06040001 | Ecrou | Disponible | Voir la pièce |
| 16 | CH36250057 | Vis | Disponible | Voir la pièce |
| 17 | CH36250058 | Vis | Disponible | Voir la pièce |
| 18 | CH36250058 | Vis | Disponible | Voir la pièce |
| 19 | CH32060267 | Châssis | Disponible | Voir la pièce |
| 24 | CH30020573 | Support | Disponible | Voir la pièce |
| 25 | CH01990164 | Kit roue | Disponible | Voir la pièce |
| 27 | CH04020265 | Bouchon | Disponible | Voir la pièce |
| 28 | CH3215512800 | Kit etiquettes | Disponible | Voir la pièce |

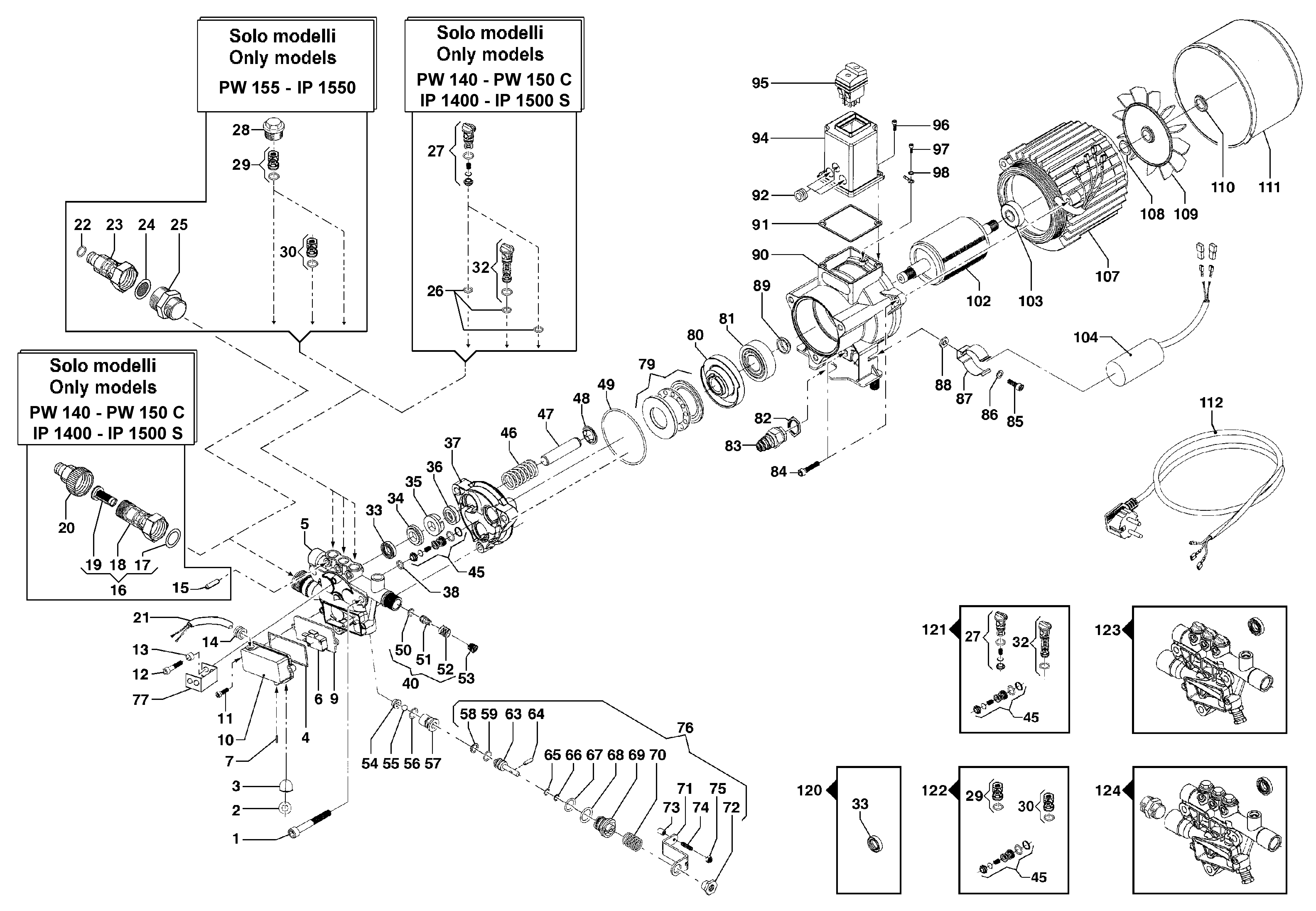

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH36090191 | Vis | Disponible | Voir la pièce |
| 2 | CH00090229 | Bague | Disponible | Voir la pièce |
| 3 | CH24160112 | Protection | Disponible | Voir la pièce |
| 4 | CH12100550 | Bague or | Disponible | Voir la pièce |
| 5 | CH32180355 | Couvercle | Disponible | Voir la pièce |
| 6 | CH18250020R | Interrupteur | Non reliée | |
| 7 | CH30050023 | Goupille | Disponible | Voir la pièce |
| 9 | CH04020290 | Boite | Disponible | Voir la pièce |
| 10 | CH04020276 | Couverture | Disponible | Voir la pièce |
| 11 | CH36090075 | Vis | Disponible | Voir la pièce |
| 12 | CH36090193 | Vis | Disponible | Voir la pièce |
| 13 | CH06010309 | Entretoise | Disponible | Voir la pièce |
| 14 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 15 | CH30210032 | Goupille | Disponible | Voir la pièce |
| 16 | CH28030513 | Jeu de raccords | Disponible | Voir la pièce |
| 17 | CH12090111 | Joint | Disponible | Voir la pièce |
| 18 | CH28030487 | Jeu de raccords | Disponible | Voir la pièce |
| 19 | CH10020132A | Filtre eau | Disponible | Voir la pièce |
| 20 | CH28030325 | Jeu de raccords | Disponible | Voir la pièce |
| 21 | CH04560322 | Cable | Disponible | Voir la pièce |
| 22 | - | N | Non reliée | |
| 23 | - | N | Non reliée | |
| 24 | - | N | Non reliée | |
| 25 | - | N | Non reliée | |
| 26 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 27 | CH12200057 | Soupape | Disponible | Voir la pièce |
| 27 | CH12200057 | Soupape | Disponible | Voir la pièce |
| 28 | - | N | Non reliée | |
| 29 | - | N | Non reliée | |
| 29 | - | N | Non reliée | |
| 30 | - | N | Non reliée | |
| 30 | - | N | Non reliée | |
| 32 | CH12200056 | Soupape | Disponible | Voir la pièce |
| 32 | CH12200056 | Soupape | Disponible | Voir la pièce |
| 33 | CH50260265 | Kit joints | Disponible | Voir la pièce |
| 33 | CH50260265 | Kit joints | Disponible | Voir la pièce |
| 34 | CH00090270 | Bague | Disponible | Voir la pièce |
| 35 | CH06010308 | Entretoise | Disponible | Voir la pièce |
| 36 | CH00190058 | Bague | Disponible | Voir la pièce |
| 37 | CH24320029 | Carter pompe | Disponible | Voir la pièce |
| 38 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 40 | CH50270025 | Kit soupape | Disponible | Voir la pièce |
| 45 | CH12200054 | Soupape | Disponible | Voir la pièce |
| 45 | CH12200054 | Soupape | Disponible | Voir la pièce |
| 45 | CH12200054 | Soupape | Disponible | Voir la pièce |
| 46 | CH18020213 | Ressort | Disponible | Voir la pièce |
| 47 | CH24090125B | Piston | Disponible | Voir la pièce |
| 48 | CH00090267 | Bague | Disponible | Voir la pièce |
| 49 | CH12100600 | Joint | Disponible | Voir la pièce |
| 50 | CH12100220 | Bague or | Disponible | Voir la pièce |
| 51 | CH36000087 | Soupape | Disponible | Voir la pièce |
| 52 | CH18020284 | Ressort | Disponible | Voir la pièce |
| 53 | CH32020280 | Bouchon | Disponible | Voir la pièce |
| 54 | CH30090141 | Siege | Disponible | Voir la pièce |
| 55 | CH30030035 | Bille | Disponible | Voir la pièce |
| 56 | CH12100152 | Bague or | Disponible | Voir la pièce |
| 57 | CH30090148 | Siege | Disponible | Voir la pièce |
| 58 | CH00090112 | Bague | Disponible | Voir la pièce |
| 59 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 63 | CH00150194 | Kit easy start | Disponible | Voir la pièce |
| 64 | CH30210035 | Goupille | Disponible | Voir la pièce |
| 65 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 66 | CH00090110 | Bague | Disponible | Voir la pièce |
| 67 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 68 | CH12100390 | Bague or | Disponible | Voir la pièce |
| 69 | CH36050115 | Vis | Disponible | Voir la pièce |
| 70 | CH18020249 | Ressort | Disponible | Voir la pièce |
| 71 | CH16000090 | Kit levier accelerateur | Disponible | Voir la pièce |
| 72 | CH32020241 | Vis | Disponible | Voir la pièce |
| 73 | CH04320044 | Capuchon | Disponible | Voir la pièce |
| 74 | CH36220047 | Vis | Disponible | Voir la pièce |
| 75 | CH06040087 | Ecrou | Disponible | Voir la pièce |
| 76 | CH12150339 | Kit soupape | Disponible | Voir la pièce |
| 77 | CH24000101 | Pied | Disponible | Voir la pièce |
| 79 | CH04360032 | Roulement | Disponible | Voir la pièce |
| 80 | CH00010503 | Arbre | Disponible | Voir la pièce |
| 81 | CH04380091 | Roulement | Disponible | Voir la pièce |
| 82 | CH12270028 | Collier | Disponible | Voir la pièce |
| 83 | CH24340027 | Serre-câble | Disponible | Voir la pièce |
| 84 | CH36090114 | Vis | Disponible | Voir la pièce |
| 85 | CH36090193 | Vis | Disponible | Voir la pièce |
| 86 | CH28110030 | Rondelle | Disponible | Voir la pièce |
| 87 | CH18020224 | Flasque | Disponible | Voir la pièce |
| 88 | CH06040095 | Ecrou | Disponible | Voir la pièce |
| 89 | CH00190118 | Bague | Disponible | Voir la pièce |
| 90 | CH10090205 | Bride (moteur) | Disponible | Voir la pièce |
| 91 | CH12010151 | Joint | Disponible | Voir la pièce |
| 92 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 94 | CH30010159 | Couvercle | Disponible | Voir la pièce |
| 95 | CH14100101 | Interrupteur | Disponible | Voir la pièce |
| 96 | CH36250046 | Vis | Disponible | Voir la pièce |
| 97 | CH36250072 | Vis | Disponible | Voir la pièce |
| 98 | CH28070013 | Rondelle | Disponible | Voir la pièce |
| 102 | CH00010502 | Arbre | Disponible | Voir la pièce |
| 103 | CH04380090 | Roulement | Disponible | Voir la pièce |
| 104 | CH04340047 | Condensateur | Disponible | Voir la pièce |
| 107 | CH30410198 | Kit stator | Disponible | Voir la pièce |
| 108 | CH00190119 | Bague | Disponible | Voir la pièce |
| 109 | CH36320074 | Kit ventilateur moteur | Disponible | Voir la pièce |
| 110 | CH00090296 | Bague | Disponible | Voir la pièce |
| 111 | CH04660029 | Couvercle ventilateur | Disponible | Voir la pièce |
| 112 | CH04560318 | Cable | Disponible | Voir la pièce |
| 120 | CH50260265 | Kit joints | Disponible | Voir la pièce |
| 121 | CH50260263 | Kit réparation | Disponible | Voir la pièce |
| 122 | - | N | Non reliée | |
| 123 | CH33000085 | Couvercle compl. | Disponible | Voir la pièce |
| 124 | - | N | Non reliée |

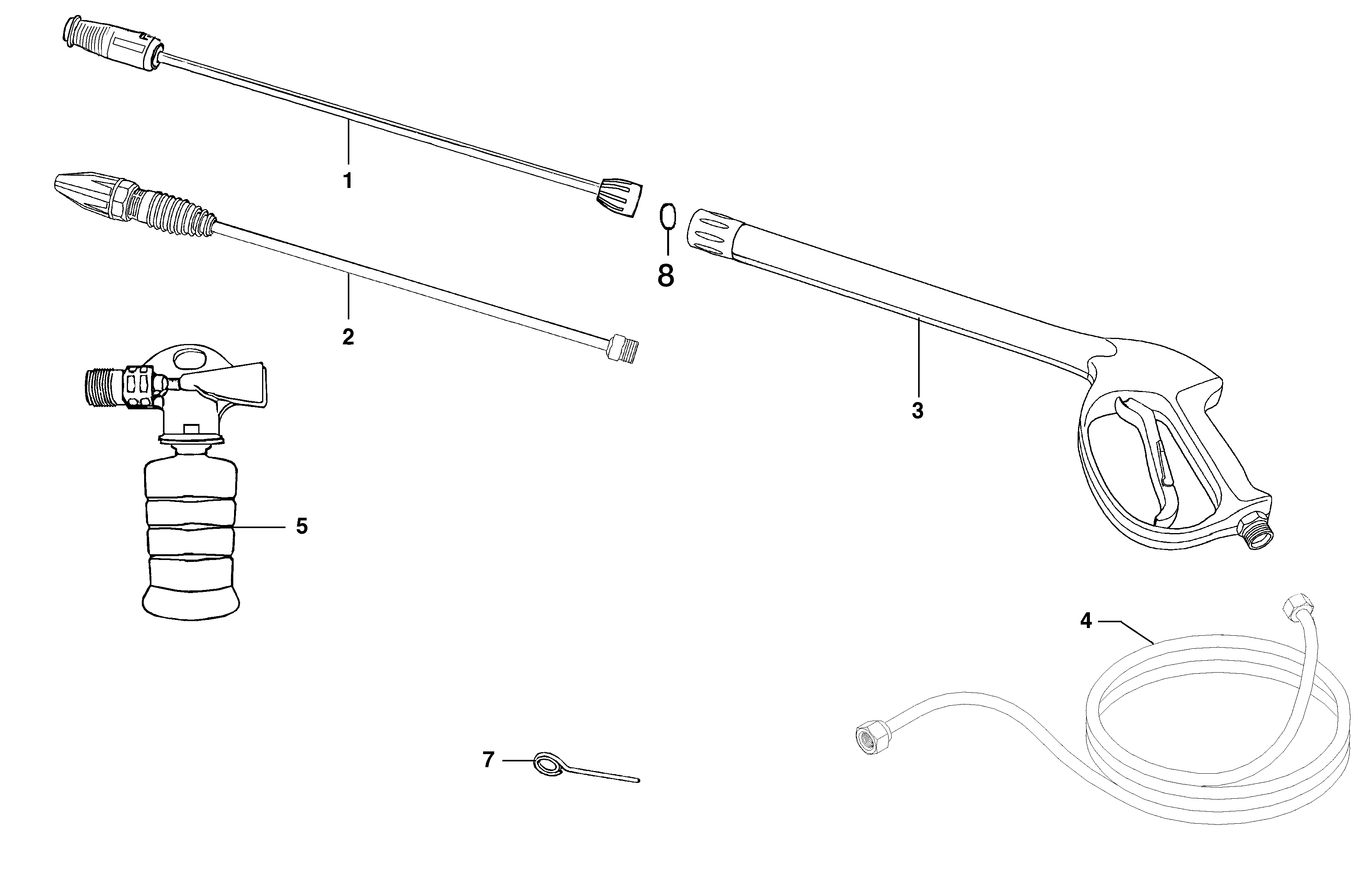

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68500034 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 2 | 68500007A | Lance rotojet | Disponible | Voir la pièce |
| 3 | 68500029 | Pistolet | Disponible | Voir la pièce |
| 4 | 68500023 | Kit tuyau caout. | Disponible | Voir la pièce |
| 5 | 68500049 | Lance | Disponible | Voir la pièce |
| 7 | CH04550013 | Epingle | Disponible | Voir la pièce |
| 8 | CH12100084 | Bague or | Disponible | Voir la pièce |
