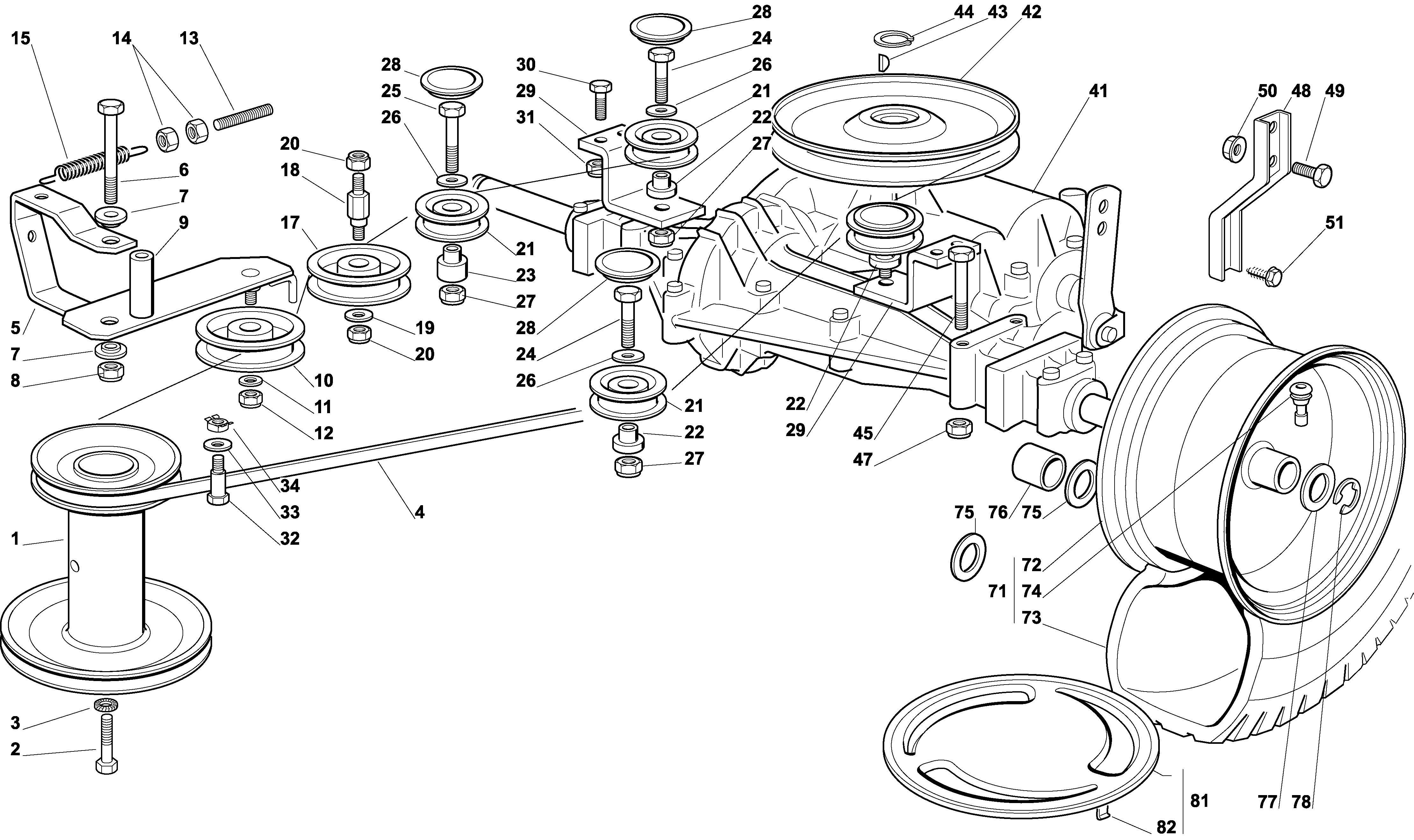

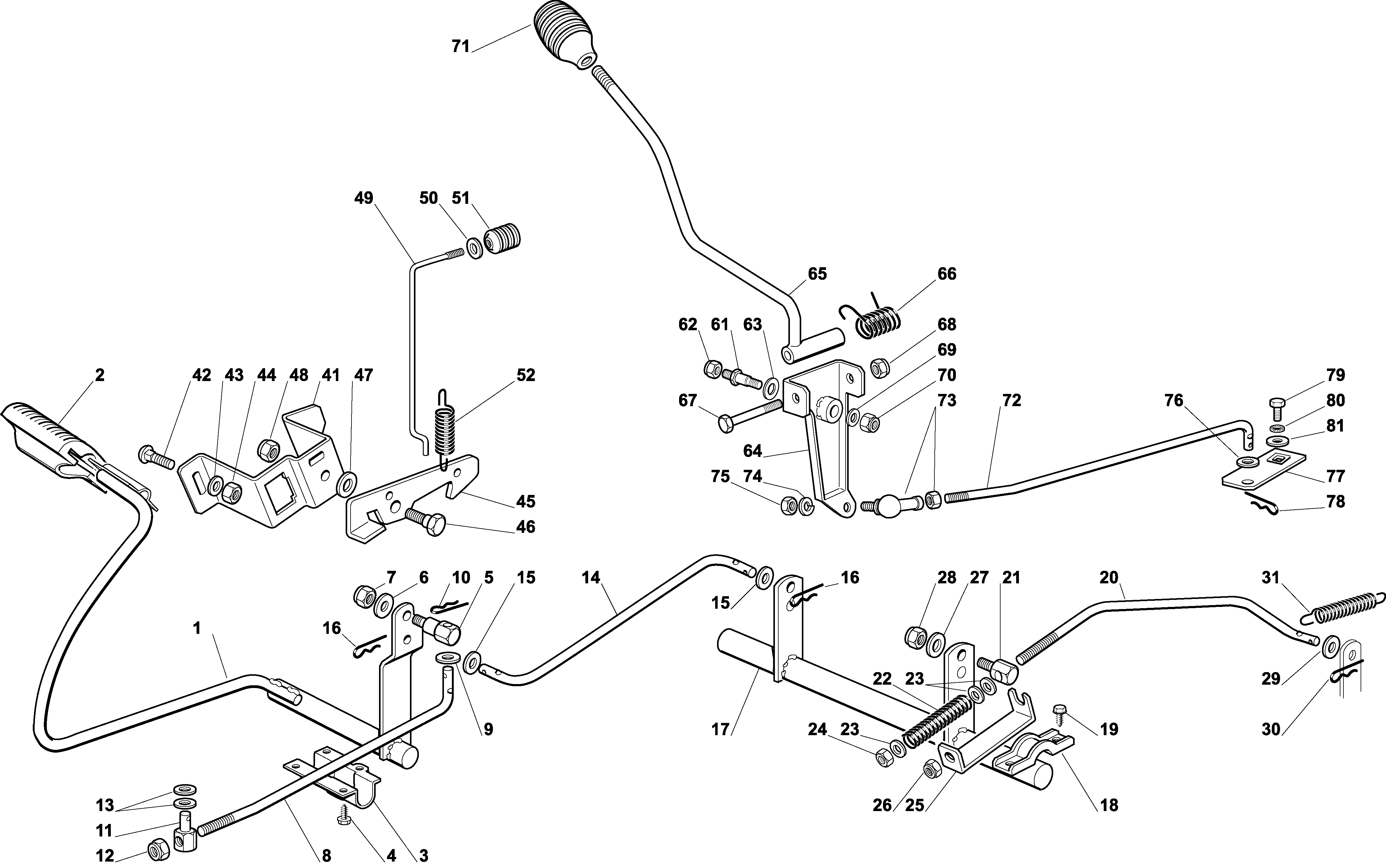

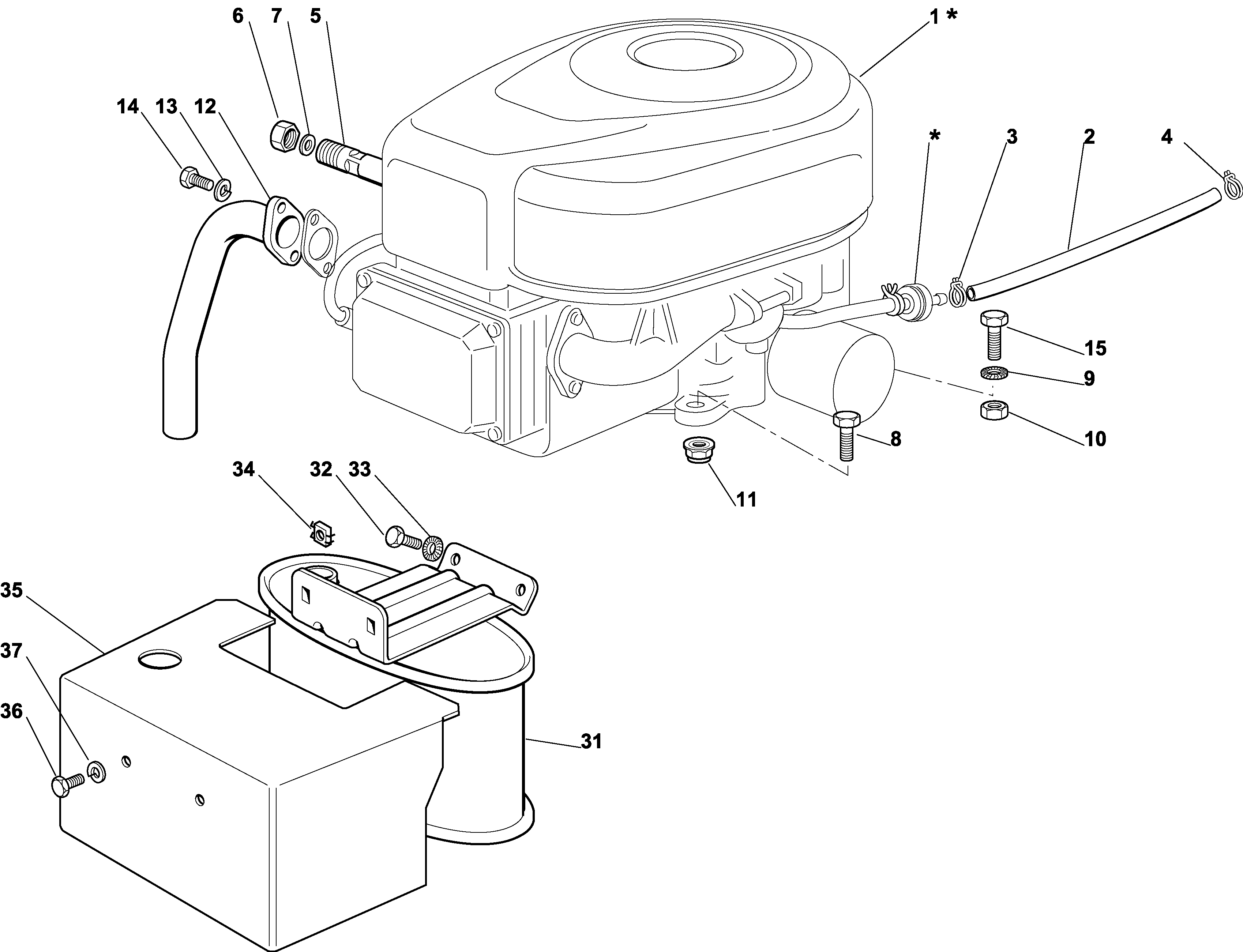

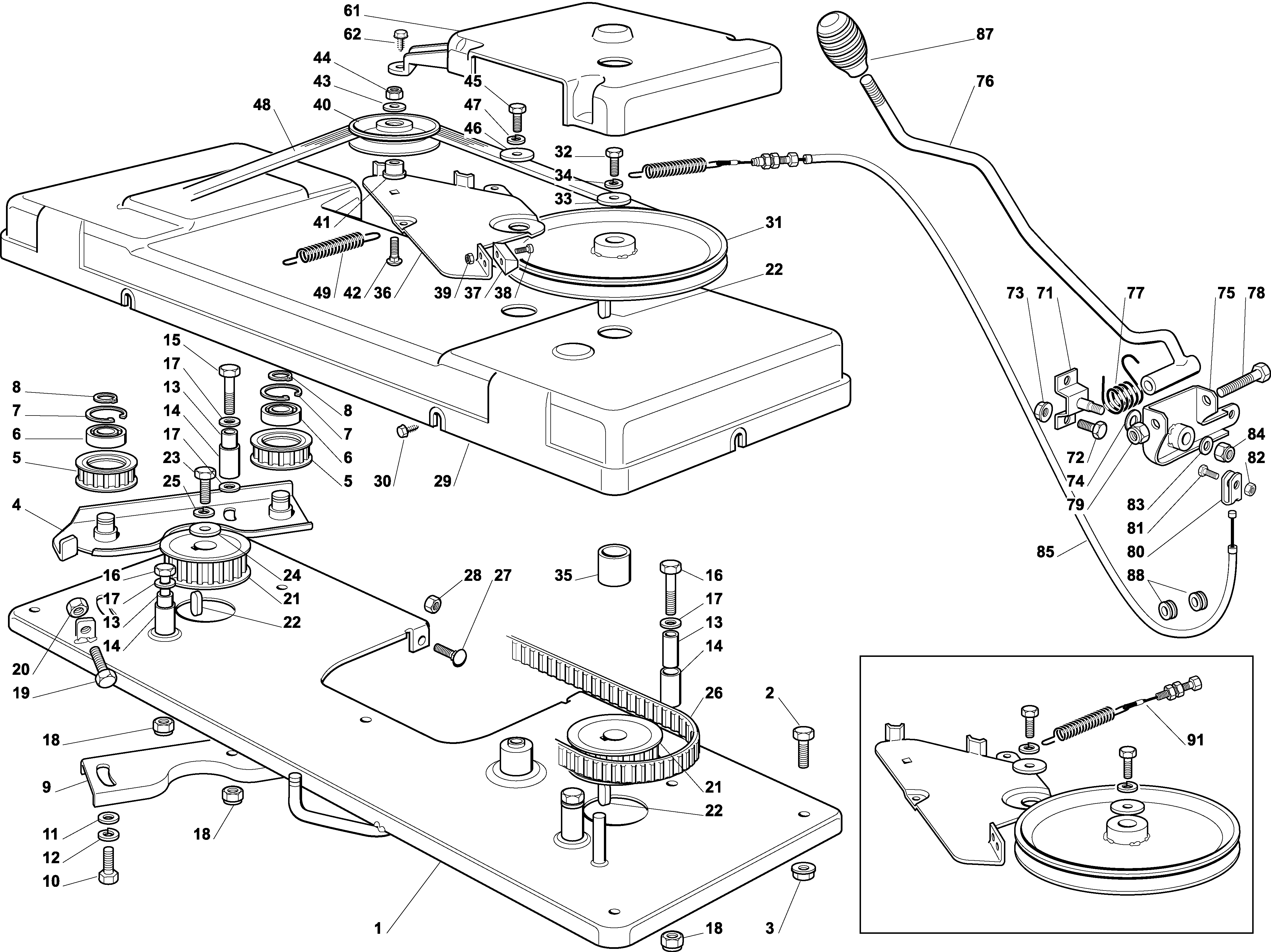

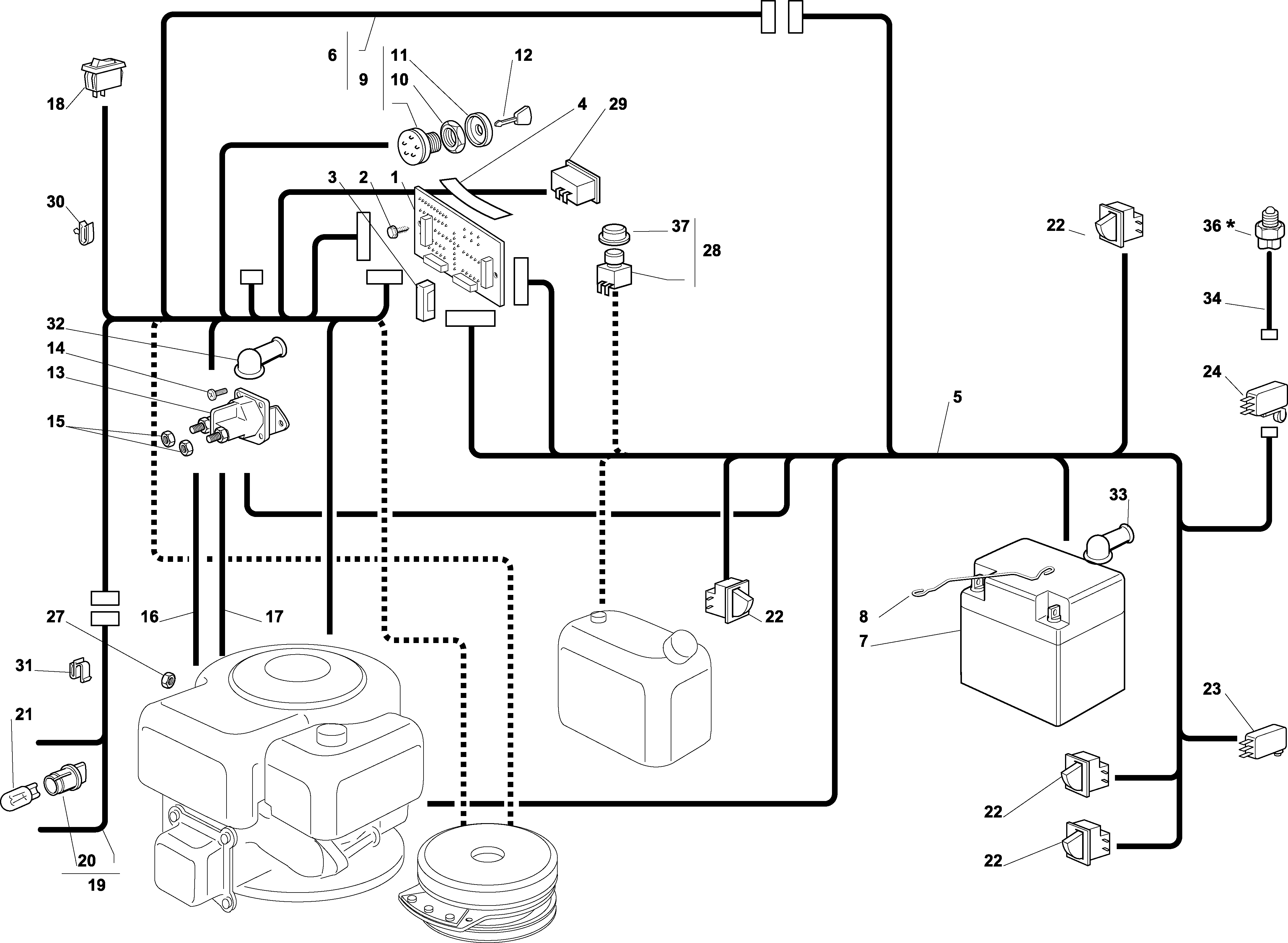

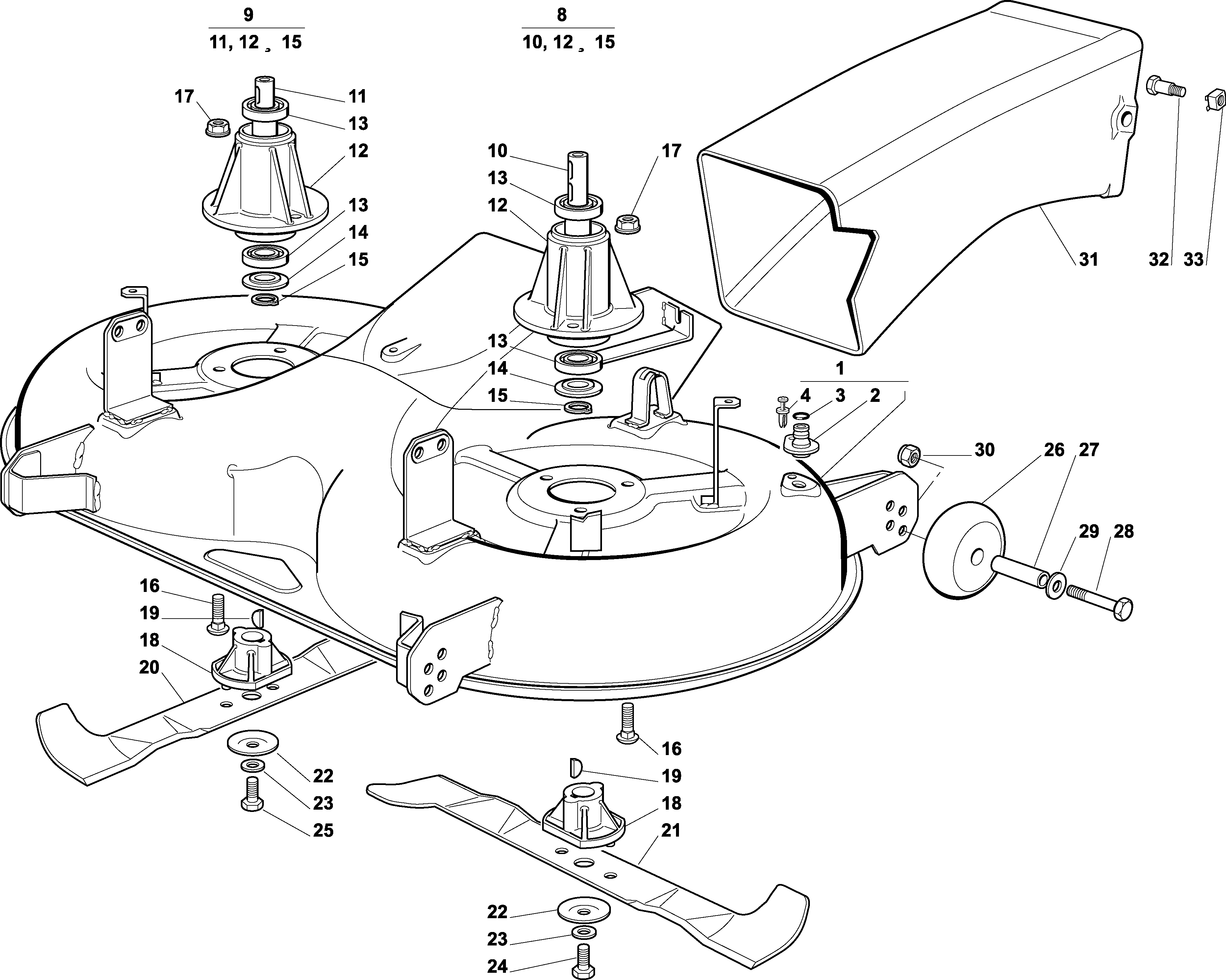

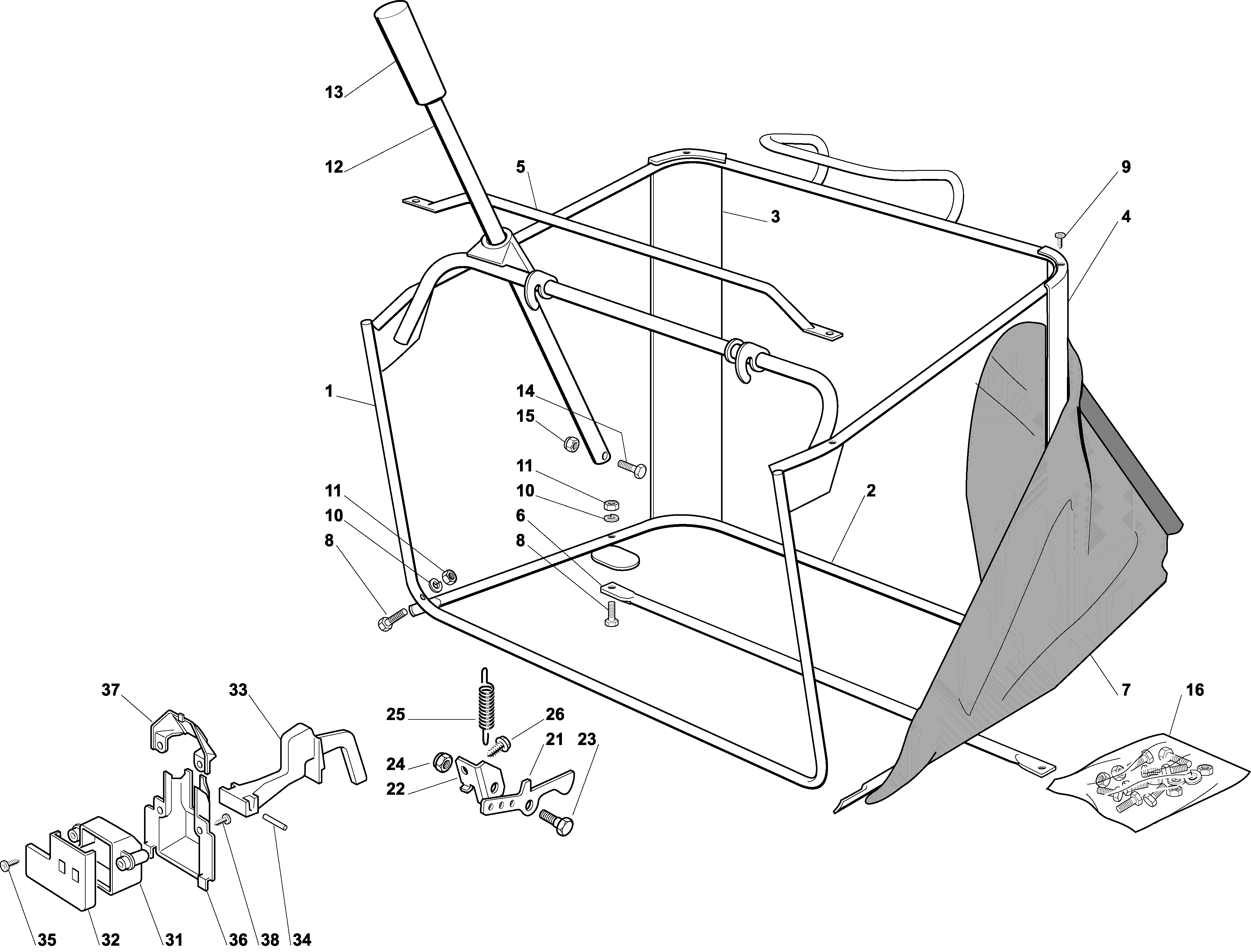

Vue Éclatée OM 102C/15,5M Cat.2004
Retrouvez les pièces détachées, références et repères disponibles pour OM 102C/15,5M Cat.2004.

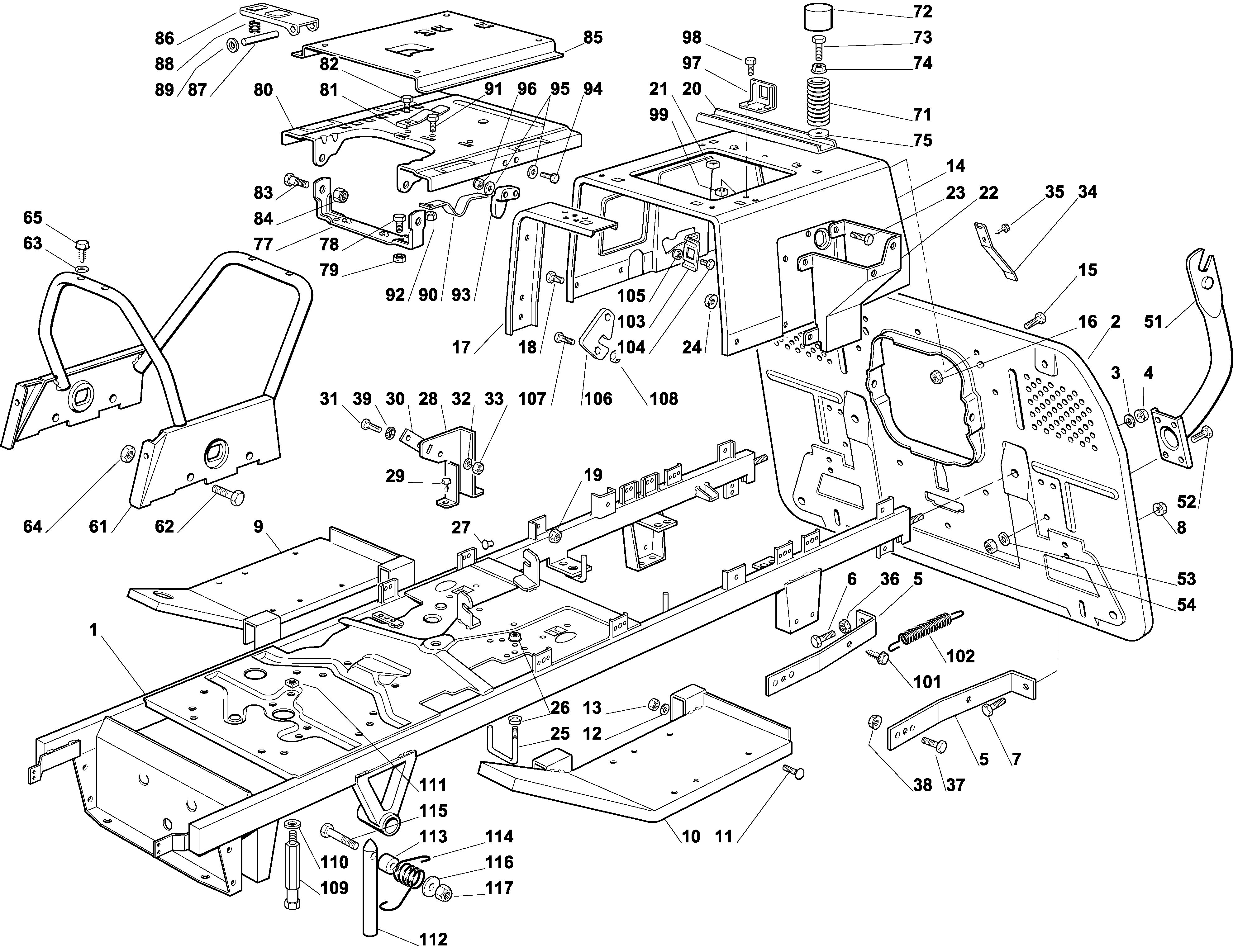

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G82800075E0 | Châssis | Disponible | Voir la pièce |
| 2 | G382547011E6 | Plaquette | Disponible | Voir la pièce |
| 3 | G112585100E0 | Grower | Disponible | Voir la pièce |
| 4 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 5 | G325774273E2 | Renforcement | Disponible | Voir la pièce |
| 5 | G325774273E2 | Renforcement | Disponible | Voir la pièce |
| 6 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 7 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 8 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G382510041E2 | Support marchepied droite | Disponible | Voir la pièce |
| 10 | G382510043E2 | Support marchepied gauche | Disponible | Voir la pièce |
| 11 | G112815245E0 | Vis | Disponible | Voir la pièce |
| 12 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G325785133E5 | Support siege | Disponible | Voir la pièce |
| 15 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 16 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G325650065E1 | Renforcement | Disponible | Voir la pièce |
| 18 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 19 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G325650067E1 | Renforcement | Disponible | Voir la pièce |
| 21 | G112360420E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G325785137E1 | Support | Disponible | Voir la pièce |
| 23 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G125580019E1 | Piquet | Disponible | Voir la pièce |
| 26 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G127275000E0 | Anneau ressort | Disponible | Voir la pièce |
| 28 | G325785141E0 | Support | Disponible | Voir la pièce |
| 29 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 30 | - | N | Non reliée | |
| 31 | - | N | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | - | N | Non reliée | |
| 34 | G125430238E1 | Ressort | Disponible | Voir la pièce |
| 35 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 36 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 38 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G112540020E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G182774225E1 | Support | Disponible | Voir la pièce |
| 52 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 53 | G112523060E0R | Rondelle | Non reliée | |
| 54 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G382650041E1 | Châssis | Disponible | Voir la pièce |
| 62 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 63 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 64 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 65 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 71 | G125430205E1 | Ressort | Disponible | Voir la pièce |
| 72 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 73 | G125943001E0 | Vis | Disponible | Voir la pièce |
| 74 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 75 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 77 | G382774305E0 | Etrier | Non reliée | |
| 78 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 79 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 80 | G325785149E2 | Support | Disponible | Voir la pièce |
| 81 | G125430203E1 | Ressort | Disponible | Voir la pièce |
| 82 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 83 | G122524970E2 | Pivot | Disponible | Voir la pièce |
| 84 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 85 | G325785147E2 | Support | Non reliée | |
| 86 | G325318109E1 | Levier | Disponible | Voir la pièce |
| 87 | G125510000E0 | Pivot | Disponible | Voir la pièce |
| 88 | G125430202E1 | Ressort | Disponible | Voir la pièce |
| 89 | G112604897E0 | Rondelle | Disponible | Voir la pièce |
| 90 | G125430223E2 | Ressort | Disponible | Voir la pièce |
| 91 | G112727796E0R | Vis | Non reliée | |
| 92 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 93 | G325060033E0 | Camme | Disponible | Voir la pièce |
| 94 | G12789020E0 | Vis | Disponible | Voir la pièce |
| 95 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 96 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 97 | G325755025E2 | Equere support | Disponible | Voir la pièce |
| 98 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 99 | G112437502E0 | Plaque | Disponible | Voir la pièce |
| 101 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 102 | G125430235E0 | Ressort | Disponible | Voir la pièce |
| 103 | G325755016E0 | Equere support | Disponible | Voir la pièce |
| 104 | G112727796E0R | Vis | Non reliée | |
| 105 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 106 | G125486020E0 | Kit masselotes | Disponible | Voir la pièce |
| 107 | G112727796E0R | Vis | Non reliée | |
| 108 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 109 | G125580014E1 | Piquet | Disponible | Voir la pièce |
| 110 | G112523060E0R | Rondelle | Non reliée | |
| 111 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 112 | G25580022E0 | Guide | Disponible | Voir la pièce |
| 113 | G25160032E0 | Entretoise | Disponible | Voir la pièce |
| 114 | G25430241E0 | Ressort | Disponible | Voir la pièce |
| 115 | G112689515E0 | Vis | Disponible | Voir la pièce |
| 116 | G325108028E0 | Carter | Disponible | Voir la pièce |
| 117 | G112154510E0 | Ecrou | Disponible | Voir la pièce |

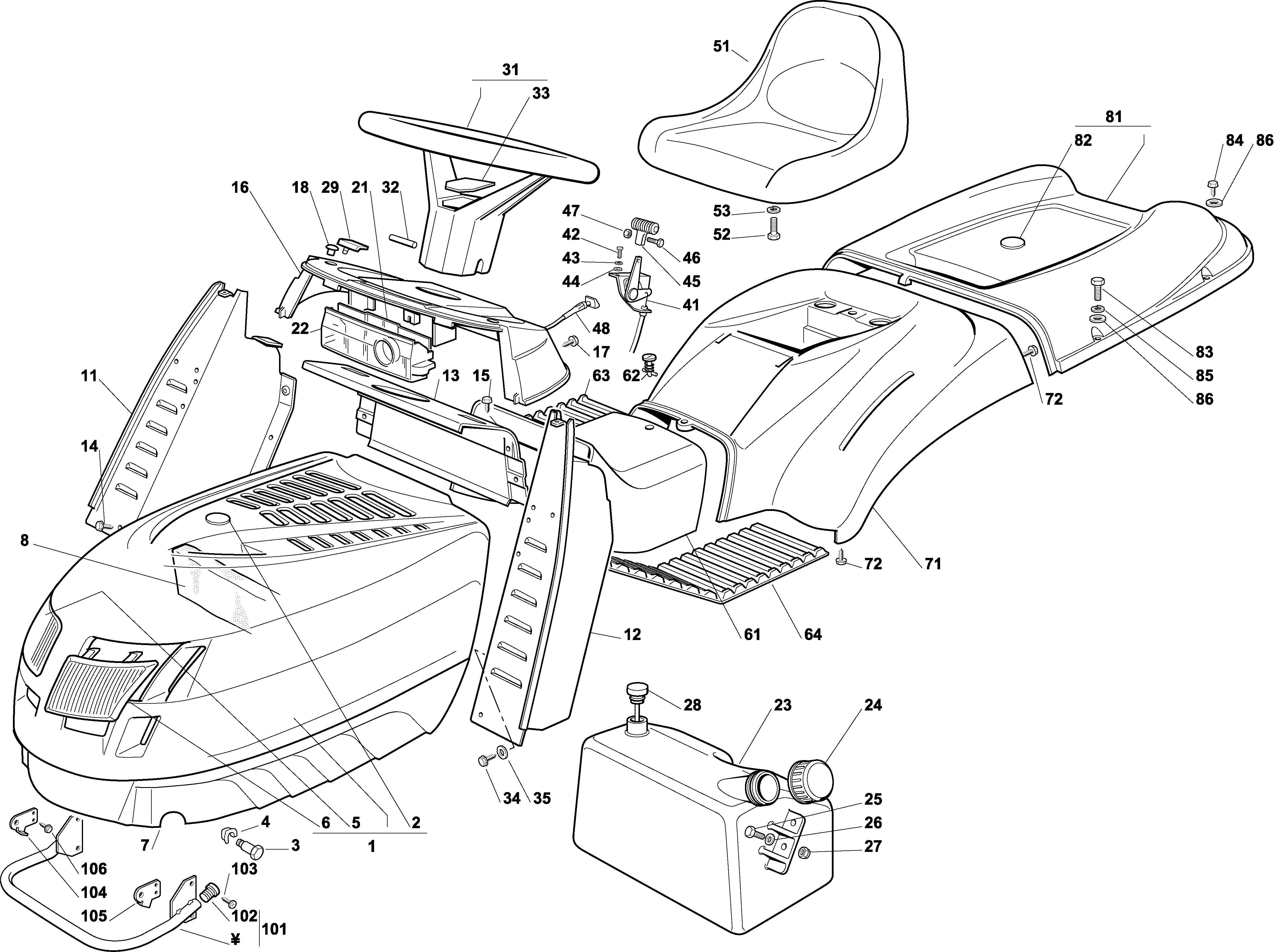

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382076915E3 | Capot | Disponible | Voir la pièce |
| 2 | G325547103E1 | Plaque | Disponible | Voir la pièce |
| 3 | G125510023E1 | Pivot | Disponible | Voir la pièce |
| 4 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 5 | G125410860E0 | Masque | Disponible | Voir la pièce |
| 6 | G125410861E0 | Masque | Disponible | Voir la pièce |
| 7 | G125076808E0 | Capot | Disponible | Voir la pièce |
| 8 | G25730003E0 | Separateur | Disponible | Voir la pièce |
| 11 | G382785022E8 | Support | Disponible | Voir la pièce |
| 12 | G382785323E0R | Support | Non reliée | |
| 13 | G382785137E1 | Support | Non reliée | |
| 14 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 15 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 16 | G125120153E1 | Tableau de bord | Disponible | Voir la pièce |
| 17 | G112728440E0 | Vis | Disponible | Voir la pièce |
| 18 | G125120200E0 | Bouchon | Disponible | Voir la pièce |
| 21 | G125600009E0 | Protection | Disponible | Voir la pièce |
| 22 | G125600051E0 | Protection | Disponible | Voir la pièce |
| 23 | G325735111E3 | Reservoir | Disponible | Voir la pièce |
| 24 | G125795000E1 | Bouchon | Disponible | Voir la pièce |
| 25 | G112788910E0 | Vis | Disponible | Voir la pièce |
| 26 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 27 | G112154320E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G125290000E0 | Indicateur | Disponible | Voir la pièce |
| 29 | G125260000E0 | Anneau ressort | Disponible | Voir la pièce |
| 31 | G125961217E1 | Volant | Disponible | Voir la pièce |
| 32 | G112620300E0 | Goupille | Disponible | Voir la pièce |
| 33 | G325120231E0 | Bouchon | Disponible | Voir la pièce |
| 34 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 35 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 41 | G182000201E2 | Accelerateur | Disponible | Voir la pièce |
| 42 | G12788512E0 | Vis | Disponible | Voir la pièce |
| 43 | G112581200E0 | Rondelle | Disponible | Voir la pièce |
| 44 | G112521310E0 | Rondelle | Disponible | Voir la pièce |
| 45 | G125394501E0 | Poignée | Disponible | Voir la pièce |
| 46 | G112726388E0 | Vis | Disponible | Voir la pièce |
| 47 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G125090001E2 | Commande | Disponible | Voir la pièce |
| 51 | G125722451E2 | Siege | Disponible | Voir la pièce |
| 52 | G112793101E0 | Vis | Disponible | Voir la pièce |
| 53 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 61 | G325110100E1 | Couverture | Disponible | Voir la pièce |
| 62 | G125580020E2 | Pivot | Disponible | Voir la pièce |
| 63 | G125110270E0 | Couvrecourroie | Disponible | Voir la pièce |
| 64 | G125110260E2 | Couvrecourroie | Disponible | Voir la pièce |
| 71 | G325109727E1 | Couverture | Disponible | Voir la pièce |
| 72 | G112735420E0R | Vis | Non reliée | |
| 72 | G112735420E0R | Vis | Non reliée | |
| 81 | G382110206E1 | Couverture | Disponible | Voir la pièce |
| 82 | G325547103E1 | Plaque | Disponible | Voir la pièce |
| 83 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 84 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 85 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 86 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 86 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 101 | G382869006E1 | Protection | Disponible | Voir la pièce |
| 102 | G118566110E0 | Bouchon | Disponible | Voir la pièce |
| 103 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 104 | G325547089E1 | Plaque | Disponible | Voir la pièce |
| 105 | G325547091E1 | Plaque | Disponible | Voir la pièce |
| 106 | G112731580E0 | Vis | Disponible | Voir la pièce |

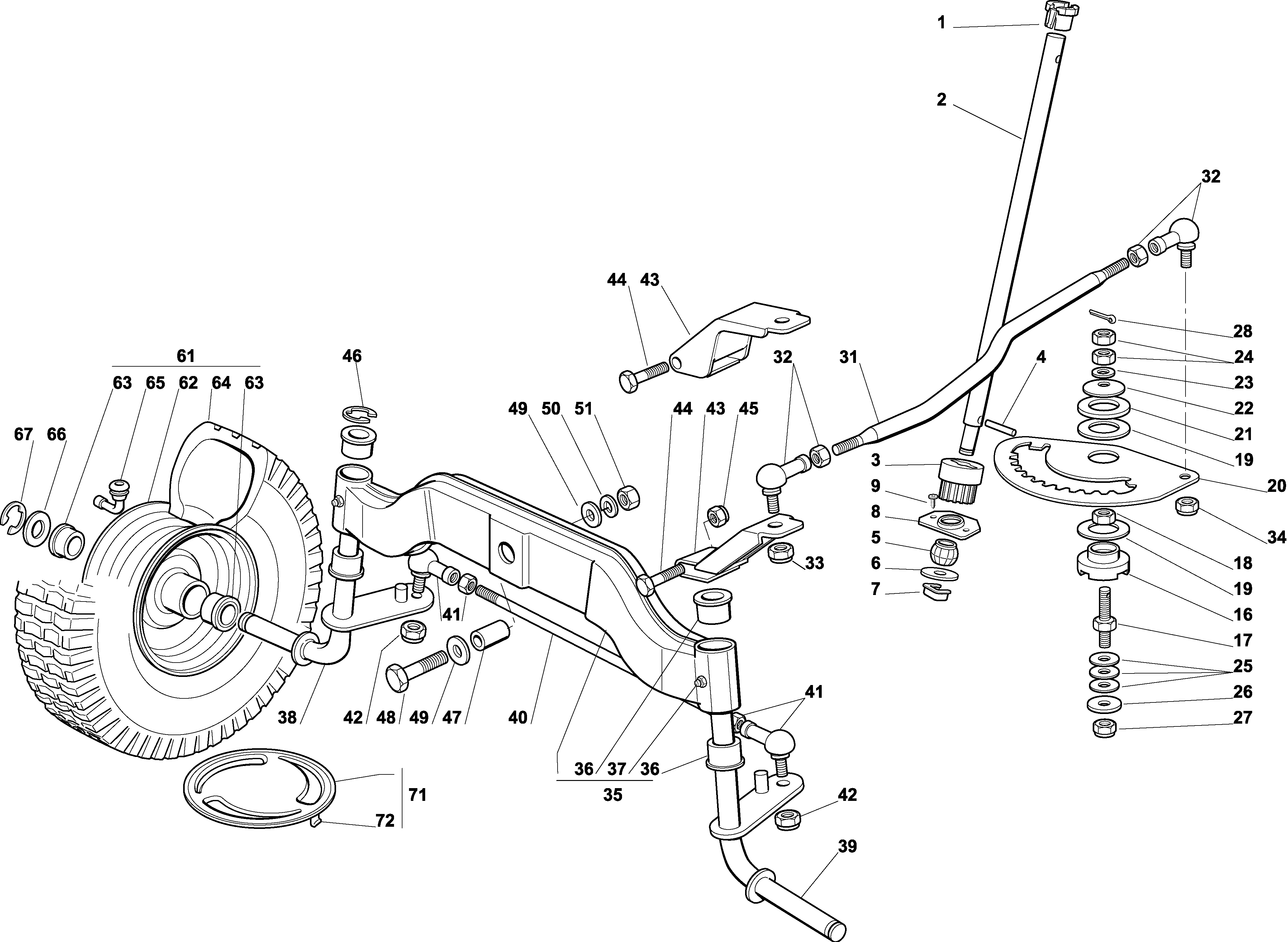

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325038004E0 | Bague | Disponible | Voir la pièce |
| 2 | G125520005E0 | Planton | Disponible | Voir la pièce |
| 3 | G125570000E2 | Pignon | Disponible | Voir la pièce |
| 4 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 5 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 6 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 8 | G325785213E1 | Support | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 16 | G125040617E0 | Bague | Disponible | Voir la pièce |
| 17 | G25510065E1 | Pivot | Disponible | Voir la pièce |
| 18 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G325670012E0 | Rondelle | Disponible | Voir la pièce |
| 19 | G325670012E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G325735507E0 | Secteur | Disponible | Voir la pièce |
| 21 | G325670014E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G122160400E0 | Disque | Non reliée | |
| 23 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G322672150E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 27 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 31 | G125033003E1 | Tige | Disponible | Voir la pièce |
| 32 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 32 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 33 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 35 | G382034001E3 | Balancier | Disponible | Voir la pièce |
| 36 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 36 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 37 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 38 | G382230361E1 | Fuseau droite | Disponible | Voir la pièce |
| 39 | G382230359E1 | Fuseau gauche | Disponible | Voir la pièce |
| 40 | G325840001E1 | Entretoise | Disponible | Voir la pièce |
| 41 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 41 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 43 | G382318185E0 | Levier | Disponible | Voir la pièce |
| 43 | G382318185E0 | Levier | Disponible | Voir la pièce |
| 44 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 44 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 45 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 47 | G125160005E1 | Entretoise | Disponible | Voir la pièce |
| 48 | G112694100E0 | Vis | Disponible | Voir la pièce |
| 49 | G112521390E0 | Rondelle | Disponible | Voir la pièce |
| 49 | G112521390E0 | Rondelle | Disponible | Voir la pièce |
| 50 | G112587900E0 | Grower | Disponible | Voir la pièce |
| 51 | G112295800E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G82680005E1 | Roue | Disponible | Voir la pièce |
| 62 | G182000590E1 | Bandage roue | Disponible | Voir la pièce |
| 63 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 63 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 64 | G125590000E0 | Pneumatique | Disponible | Voir la pièce |
| 65 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 66 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 67 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 71 | G382110252E0 | Enjoliveur | Disponible | Voir la pièce |
| 72 | G125430209E0 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée

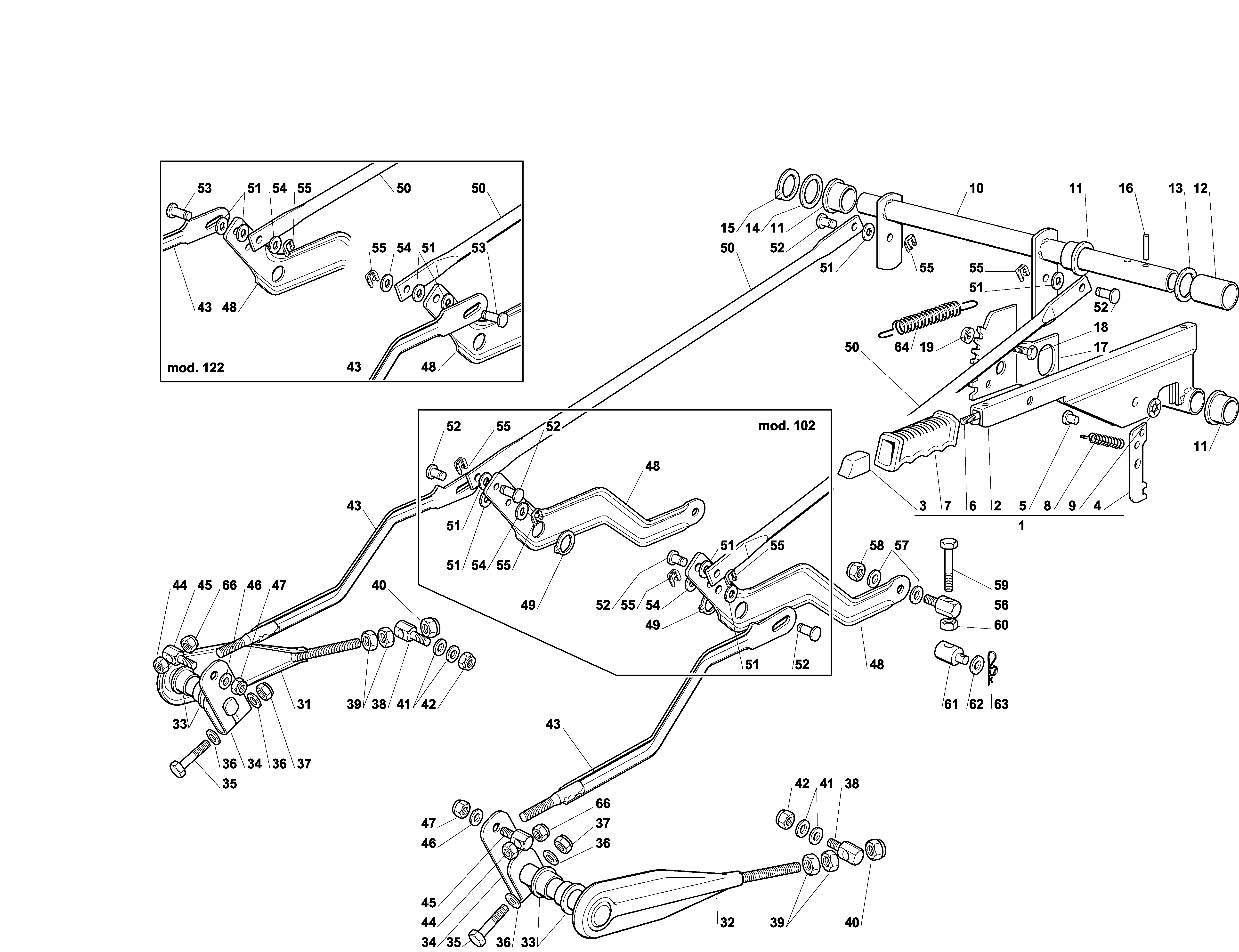

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382500015E1 | Pedale | Disponible | Voir la pièce |
| 2 | G125110269E0 | Couvercle | Disponible | Voir la pièce |
| 3 | G325547081E2 | Plaque | Disponible | Voir la pièce |
| 4 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 5 | G125510063E0 | Pivot | Disponible | Voir la pièce |
| 6 | G112523060E0R | Rondelle | Non reliée | |
| 7 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G125033039E0 | Tige | Disponible | Voir la pièce |
| 9 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 11 | G25510064E0 | Pivot | Disponible | Voir la pièce |
| 12 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G125033038E0 | Tige | Disponible | Voir la pièce |
| 15 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 16 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 17 | G382000549E0 | Axe | Disponible | Voir la pièce |
| 18 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 19 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 20 | G125033040E0 | Tige | Disponible | Voir la pièce |
| 21 | G125510062E0 | Pivot | Disponible | Voir la pièce |
| 22 | G25430236E0 | Ressort | Disponible | Voir la pièce |
| 23 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G25774275E0 | Etrier | Disponible | Voir la pièce |
| 26 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G112523060E0R | Rondelle | Non reliée | |
| 28 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 30 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 31 | G122450500E0 | Ressort | Disponible | Voir la pièce |
| 41 | G25785143E0 | Support | Disponible | Voir la pièce |
| 42 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 43 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 44 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G325253001E0 | Crochet | Disponible | Voir la pièce |
| 46 | G122524970E2 | Pivot | Disponible | Voir la pièce |
| 47 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 49 | G125033034E0 | Tige | Disponible | Voir la pièce |
| 50 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G125394509E1 | Poignée | Disponible | Voir la pièce |
| 52 | G125430213E0 | Ressort | Disponible | Voir la pièce |
| 61 | G125510035E0 | Pivot | Disponible | Voir la pièce |
| 62 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 63 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 64 | G382774206E0 | Etrier | Disponible | Voir la pièce |
| 65 | G182318179E0 | Levier | Disponible | Voir la pièce |
| 66 | G25430226E0 | Ressort | Disponible | Voir la pièce |
| 67 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 68 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 69 | G112523060E0R | Rondelle | Non reliée | |
| 70 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 71 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 72 | G25033037E0 | Tige | Disponible | Voir la pièce |
| 73 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 74 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 76 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 77 | G325318169E0 | Levier | Disponible | Voir la pièce |
| 78 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 79 | G112735520E0 | Vis | Disponible | Voir la pièce |
| 80 | G112540040E0 | Rondelle | Disponible | Voir la pièce |
| 81 | G322680009E0 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | G25869009E1 | Tuyau | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 4 | G18375053E0 | Bande | Disponible | Voir la pièce |
| 5 | G125598050E0 | Tuyau | Disponible | Voir la pièce |
| 6 | G118737849E0 | Bouchon | Disponible | Voir la pièce |
| 7 | G118401001E1 | Joint | Disponible | Voir la pièce |
| 8 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 9 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G118738206E0 | Tuyau | Disponible | Voir la pièce |
| 13 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112735530E0 | Vis | Disponible | Voir la pièce |
| 15 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 31 | G182750010E0 | Silencieux | Disponible | Voir la pièce |
| 32 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 33 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 35 | G382598009E2 | Protection | Disponible | Voir la pièce |
| 36 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 37 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G125601569E0 | Poulie | Disponible | Voir la pièce |
| 2 | G112737310E0 | Vis | Disponible | Voir la pièce |
| 3 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 4 | G135062011E0 | Courroie | Disponible | Voir la pièce |
| 5 | G382318165E2 | Levier | Disponible | Voir la pièce |
| 6 | G112692000E0 | Vis | Disponible | Voir la pièce |
| 7 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 7 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 8 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G125160027E0 | Entretoise | Disponible | Voir la pièce |
| 10 | G125601554E0 | Poulie | Non reliée | |
| 11 | G112523060E0R | Rondelle | Non reliée | |
| 12 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G125840010E1 | Entretoise | Disponible | Voir la pièce |
| 14 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G125430219E1 | Ressort | Disponible | Voir la pièce |
| 17 | G125601555E0 | Poulie | Non reliée | |
| 18 | G125510036E2 | Pivot | Non reliée | |
| 19 | G112523060E0R | Rondelle | Non reliée | |
| 20 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G325601570E1 | Poulie | Non reliée | |
| 21 | G325601570E1 | Poulie | Non reliée | |
| 21 | G325601570E1 | Poulie | Non reliée | |
| 22 | G125160018E1 | Entretoise | Disponible | Voir la pièce |
| 22 | G125160018E1 | Entretoise | Disponible | Voir la pièce |
| 22 | G125160018E1 | Entretoise | Disponible | Voir la pièce |
| 23 | G125160024E2 | Entretoise | Non reliée | |
| 24 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 24 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 25 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 26 | G112523060E0R | Rondelle | Non reliée | |
| 26 | G112523060E0R | Rondelle | Non reliée | |
| 26 | G112523060E0R | Rondelle | Non reliée | |
| 27 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G125109521E1 | Couvercle | Non reliée | |
| 28 | G125109521E1 | Couvercle | Non reliée | |
| 28 | G125109521E1 | Couvercle | Non reliée | |
| 29 | G325785125E1 | Etrier | Disponible | Voir la pièce |
| 29 | G325785125E1 | Etrier | Disponible | Voir la pièce |
| 30 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 31 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 32 | G125580018E0 | Piquet | Disponible | Voir la pièce |
| 33 | G112523060E0R | Rondelle | Non reliée | |
| 34 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G118400940E1 | Axe | Disponible | Voir la pièce |
| 42 | G182601503E0 | Poulie | Disponible | Voir la pièce |
| 43 | G112139430E0 | Clavette | Disponible | Voir la pièce |
| 44 | G112608950E0 | Bague | Disponible | Voir la pièce |
| 45 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 47 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G25774285E0 | Etrier | Disponible | Voir la pièce |
| 49 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 50 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G112735150E0 | Vis | Disponible | Voir la pièce |
| 71 | G82680003E0 | Roue | Disponible | Voir la pièce |
| 72 | G182001505E0R | Bandage roue | Non reliée | |
| 73 | G125590023E0R | Pneumatique | Non reliée | |
| 74 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 75 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 76 | G125160028E0 | Entretoise | Disponible | Voir la pièce |
| 77 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 78 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 81 | G382110253E0 | Enjoliveur | Disponible | Voir la pièce |
| 82 | G125430209E0 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382300002E1 | Levier | Disponible | Voir la pièce |
| 2 | G382318139E1 | Kit levier | Non reliée | |
| 3 | G25605000E1 | Interrupteur | Disponible | Voir la pièce |
| 4 | G325470901E1 | Vis | Disponible | Voir la pièce |
| 5 | G25510011E0 | Pivot | Disponible | Voir la pièce |
| 6 | G125033002E1 | Tige | Disponible | Voir la pièce |
| 7 | G25394504E1 | Poignée | Disponible | Voir la pièce |
| 8 | G125430208E1 | Ressort | Disponible | Voir la pièce |
| 9 | G112604899E0R | Bague | Non reliée | |
| 10 | G382000479E2 | Axe | Disponible | Voir la pièce |
| 11 | G122034523E0 | Bague | Disponible | Voir la pièce |
| 11 | G122034523E0 | Bague | Disponible | Voir la pièce |
| 11 | G122034523E0 | Bague | Disponible | Voir la pièce |
| 12 | G25160025E0 | Entretoise | Disponible | Voir la pièce |
| 13 | G322672153E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 16 | G112620206E0 | Goupille | Disponible | Voir la pièce |
| 17 | G325735506E2 | Secteur | Disponible | Voir la pièce |
| 18 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 19 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G382318155E0 | Levier | Disponible | Voir la pièce |
| 32 | G382318157E0 | Levier | Disponible | Voir la pièce |
| 33 | G125040605E0 | Douille | Disponible | Voir la pièce |
| 33 | G125040605E0 | Douille | Disponible | Voir la pièce |
| 34 | G325318161E1 | Levier | Disponible | Voir la pièce |
| 34 | G325318161E1 | Levier | Disponible | Voir la pièce |
| 35 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 35 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 37 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 38 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 39 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 41 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 42 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 43 | G382000477E3 | Tige | Disponible | Voir la pièce |
| 43 | G382000477E3 | Tige | Disponible | Voir la pièce |
| 43 | G382000477E3 | Tige | Disponible | Voir la pièce |
| 43 | G382000477E3 | Tige | Disponible | Voir la pièce |
| 44 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 44 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G125510055E1 | Pivot | Disponible | Voir la pièce |
| 45 | G125510055E1 | Pivot | Disponible | Voir la pièce |
| 46 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 47 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G325318153E2 | Levier | Disponible | Voir la pièce |
| 48 | G325318153E2 | Levier | Disponible | Voir la pièce |
| 48 | G325318153E2 | Levier | Disponible | Voir la pièce |
| 48 | G325318153E2 | Levier | Disponible | Voir la pièce |
| 49 | G112609255E0 | Bague | Disponible | Voir la pièce |
| 49 | G112609255E0 | Bague | Disponible | Voir la pièce |
| 50 | G25033029E0 | Tige | Disponible | Voir la pièce |
| 50 | G25033029E0 | Tige | Disponible | Voir la pièce |
| 50 | G25033029E0 | Tige | Disponible | Voir la pièce |
| 50 | G25033029E0 | Tige | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 52 | G125510053E2 | Pivot | Disponible | Voir la pièce |
| 53 | - | N | Non reliée | |
| 53 | - | N | Non reliée | |
| 54 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 55 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 56 | G125510056E1 | Pivot | Disponible | Voir la pièce |
| 57 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 58 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G112794980E0 | Vis | Disponible | Voir la pièce |
| 60 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G125510070E1 | Entretoise | Disponible | Voir la pièce |
| 62 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 63 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 64 | G125430218E1 | Ressort | Disponible | Voir la pièce |
| 66 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 66 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382547003E2 | Plaquette | Disponible | Voir la pièce |
| 2 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 3 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G382785084E3R | Support | Non reliée | |
| 5 | G125601559E1R | Poulie | Non reliée | |
| 5 | G125601559E1R | Poulie | Non reliée | |
| 6 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 6 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 7 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 7 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 8 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 8 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 9 | G325650037E1 | Renforcement | Disponible | Voir la pièce |
| 10 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 11 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 13 | G125160003E2 | Entretoise | Disponible | Voir la pièce |
| 14 | G125038000E0R | Bague | Non reliée | |
| 14 | G125038000E0R | Bague | Non reliée | |
| 14 | G125038000E0R | Bague | Non reliée | |
| 15 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 16 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 16 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112793900E0 | Vis | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G125601560E0R | Poulie | Non reliée | |
| 21 | G125601560E0R | Poulie | Non reliée | |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 22 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 23 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 24 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G135065605E0R | Courroie | Non reliée | |
| 27 | G112815202E0R | Vis | Non reliée | |
| 28 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G125060100E3 | Carter | Disponible | Voir la pièce |
| 30 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 31 | G125601550E0 | Poulie | Disponible | Voir la pièce |
| 32 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 33 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G125160002E1 | Entretoise | Disponible | Voir la pièce |
| 36 | G325318115E2R | Levier (frein) | Non reliée | |
| 37 | G125207000E1 | Ferodo | Disponible | Voir la pièce |
| 38 | G125270317E0 | Vis | Disponible | Voir la pièce |
| 39 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G125601555E0 | Poulie | Non reliée | |
| 41 | G125160007E1 | Entretoise | Disponible | Voir la pièce |
| 42 | G112818900E0 | Vis | Disponible | Voir la pièce |
| 43 | G112523060E0R | Rondelle | Non reliée | |
| 44 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 46 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G135062813E1 | Courroie | Disponible | Voir la pièce |
| 49 | G125430210E1 | Ressort | Disponible | Voir la pièce |
| 61 | G125600049E0 | Protection | Disponible | Voir la pièce |
| 62 | G112735420E0R | Vis | Non reliée | |
| 71 | G382774227E0 | Support | Disponible | Voir la pièce |
| 72 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 73 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 74 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G382774229E0 | Etrier | Disponible | Voir la pièce |
| 76 | G182318177E1 | Levier | Disponible | Voir la pièce |
| 77 | G125430227E0 | Ressort | Disponible | Voir la pièce |
| 78 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 79 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 80 | G22061337E0 | Cavalier | Disponible | Voir la pièce |
| 81 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 82 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 83 | G112523060E0R | Rondelle | Non reliée | |
| 84 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 85 | G182004606E1 | Cable | Disponible | Voir la pièce |
| 87 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 88 | G118564514E0 | Passe-cable | Disponible | Voir la pièce |
| 91 | G182004608E0R | Cable | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382565025E1R | Plateau de coupe | Non reliée | |
| 2 | G125033060E0 | Support | Disponible | Voir la pièce |
| 3 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 4 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 8 | G382207200E2LCR | Flasque | Non reliée | |
| 9 | G382207201E3LCR | Flasque | Non reliée | |
| 10 | G125020832E0R | Arbre | Non reliée | |
| 10 | G125020832E0R | Arbre | Non reliée | |
| 11 | G125020833E0R | Arbre | Non reliée | |
| 11 | G125020833E0R | Arbre | Non reliée | |
| 12 | G125207200E0 | Flasque | Disponible | Voir la pièce |
| 12 | G125207200E0 | Flasque | Disponible | Voir la pièce |
| 12 | G125207200E0 | Flasque | Disponible | Voir la pièce |
| 12 | G125207200E0 | Flasque | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 14 | G325160501E1R | Disque | Non reliée | |
| 14 | G325160501E1R | Disque | Non reliée | |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 15 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 16 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 16 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 17 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 20 | G182004341E1 | Lame no mulching right 102 | Disponible | Voir la pièce |
| 20 | G182004348E0 | Lame mulching right 102 | Disponible | Voir la pièce |
| 21 | G182004340E1 | Lame no mulching left 102 | Disponible | Voir la pièce |
| 21 | G182004347E0 | Lame mulching left 102 | Disponible | Voir la pièce |
| 22 | G122160400E0 | Disque | Non reliée | |
| 22 | G122160400E0 | Disque | Non reliée | |
| 23 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112735694E0 | Vis | Non reliée | |
| 25 | G112735695E1 | Vis | Non reliée | |
| 26 | G182700002E0 | Roue | Disponible | Voir la pièce |
| 27 | G125510072E1 | Entretoise | Disponible | Voir la pièce |
| 28 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 29 | G112523060E0R | Rondelle | Non reliée | |
| 30 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G325108009E1 | Carter | Disponible | Voir la pièce |
| 32 | G125510051E1 | Pivot | Disponible | Voir la pièce |
| 33 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382800051E1 | Châssis | Non reliée | |
| 2 | G382800002E2 | Châssis | Disponible | Voir la pièce |
| 3 | G325032001E1 | Angulaire | Disponible | Voir la pièce |
| 4 | G325032002E1 | Angulaire | Disponible | Voir la pièce |
| 5 | G382394001E2 | Poignee | Disponible | Voir la pièce |
| 6 | G382650038E1 | Renforcement | Non reliée | |
| 7 | G182106000E2 | Bac | Disponible | Voir la pièce |
| 8 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 8 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G125869029E1 | Tuyau | Disponible | Voir la pièce |
| 13 | G125394508E0 | Poignée | Disponible | Voir la pièce |
| 14 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 15 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G382180027E1 | Kit vis | Disponible | Voir la pièce |
| 21 | G325774315E1 | Etrier | Disponible | Voir la pièce |
| 22 | G325755031E2 | Equere support | Disponible | Voir la pièce |
| 23 | G125510080E2 | Pivot | Disponible | Voir la pièce |
| 24 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G125430210E1 | Ressort | Disponible | Voir la pièce |
| 26 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 31 | G125600041E0 | Protection | Disponible | Voir la pièce |
| 32 | G125600042E0 | Couvercle | Disponible | Voir la pièce |
| 33 | G125318124E0 | Levier | Disponible | Voir la pièce |
| 34 | G112400030E0 | Pivot | Disponible | Voir la pièce |
| 35 | G112728510E0 | Vis | Disponible | Voir la pièce |
| 36 | G125600047E0 | Protection | Disponible | Voir la pièce |
| 37 | G125600048E0 | Couvercle protection | Disponible | Voir la pièce |
| 38 | G112728450E0 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G125722412E1 | Carte electronique | Disponible | Voir la pièce |
| 2 | G112735105E0 | Vis | Disponible | Voir la pièce |
| 3 | G133340033E0 | Fusee | Disponible | Voir la pièce |
| 4 | G125420004E0 | Diaphragme | Disponible | Voir la pièce |
| 5 | G82040104E0 | Cablage | Disponible | Voir la pièce |
| 6 | G82040120E0 | Cablage | Disponible | Voir la pièce |
| 7 | G118120068E0R | Batterie | Non reliée | |
| 8 | G125430230E0 | Ressort | Disponible | Voir la pièce |
| 9 | G118450065E1 | Interrupteur | Disponible | Voir la pièce |
| 10 | G118400861E0 | Collier | Disponible | Voir la pièce |
| 11 | G118565351E0 | Protection | Disponible | Voir la pièce |
| 12 | G118210016E1 | Clé | Disponible | Voir la pièce |
| 13 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 14 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 15 | G974351213E2 | Ecrou | Non reliée | |
| 16 | G125065017E0 | Cablage | Disponible | Voir la pièce |
| 17 | G25065003E0 | Cable | Disponible | Voir la pièce |
| 18 | G118450060E1 | Interrupteur | Disponible | Voir la pièce |
| 19 | G182040070E0 | Cablage | Disponible | Voir la pièce |
| 20 | G133500030E0 | Douille | Disponible | Voir la pièce |
| 21 | G118459100E0 | Ampoule | Disponible | Voir la pièce |
| 22 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 22 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 22 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 22 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 23 | G119410605E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 24 | - | N | Non reliée | |
| 27 | G112361005E0 | Ecrou | Disponible | Voir la pièce |
| 28 | - | N | Non reliée | |
| 29 | G118230000E0 | Compteur | Disponible | Voir la pièce |
| 30 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 31 | G133320504E0 | Arrêt | Disponible | Voir la pièce |
| 32 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 33 | G118564864E1 | Capuchon | Disponible | Voir la pièce |
| 34 | G125065026E0 | Cablage | Disponible | Voir la pièce |
| 36 | - | N | Non reliée | |
| 37 | - | N | Non reliée |

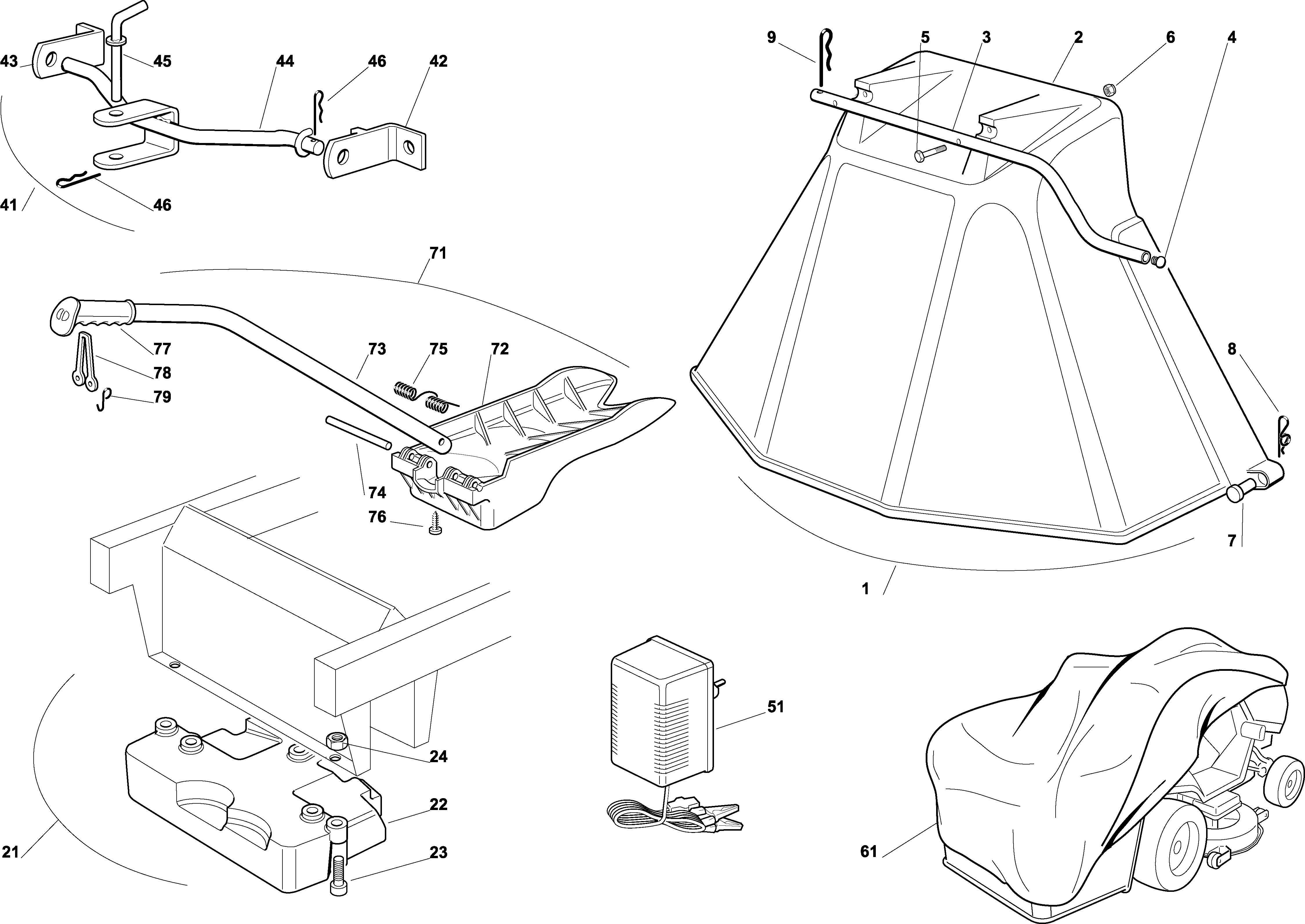

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68050023 | Deflecteur | Non reliée | |
| 2 | G382400003E1 | Protection | Disponible | Voir la pièce |
| 3 | G325869043E0 | Tuyau | Disponible | Voir la pièce |
| 4 | G118566110E0 | Bouchon | Disponible | Voir la pièce |
| 5 | G112689515E0 | Vis | Disponible | Voir la pièce |
| 6 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 8 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 9 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 21 | G99900030E6 | Kit peso | Disponible | Voir la pièce |
| 22 | G125519997E1 | Poids | Disponible | Voir la pièce |
| 23 | G112760520E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 41 | 68050025 | Kit de trainage | Non reliée | |
| 42 | G382735502E0 | Etrier | Disponible | Voir la pièce |
| 43 | G325774213E0 | Etrier | Disponible | Voir la pièce |
| 44 | G382033115E0 | Barre | Disponible | Voir la pièce |
| 45 | G125510021E1 | Pivot | Disponible | Voir la pièce |
| 46 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 46 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 51 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 51 | G113492500E1R | Charge batterie | Non reliée | |
| 61 | G18737950E0 | Capot | Disponible | Voir la pièce |
| 71 | G99900045E0 | Kit Mulching | Disponible | Voir la pièce |
| 72 | G125140091E0 | Deflecteur | Disponible | Voir la pièce |
| 73 | G325394005E0 | Poignee | Disponible | Voir la pièce |
| 74 | G125510074E0 | Pivot | Disponible | Voir la pièce |
| 75 | G125430240E0 | Ressort | Disponible | Voir la pièce |
| 76 | G112728680E0 | Vis | Disponible | Voir la pièce |
| 77 | G325280000E1 | Poignée | Disponible | Voir la pièce |
| 78 | G125840011E1 | Entretoise | Disponible | Voir la pièce |
| 79 | G125253004E0 | Crochet | Disponible | Voir la pièce |

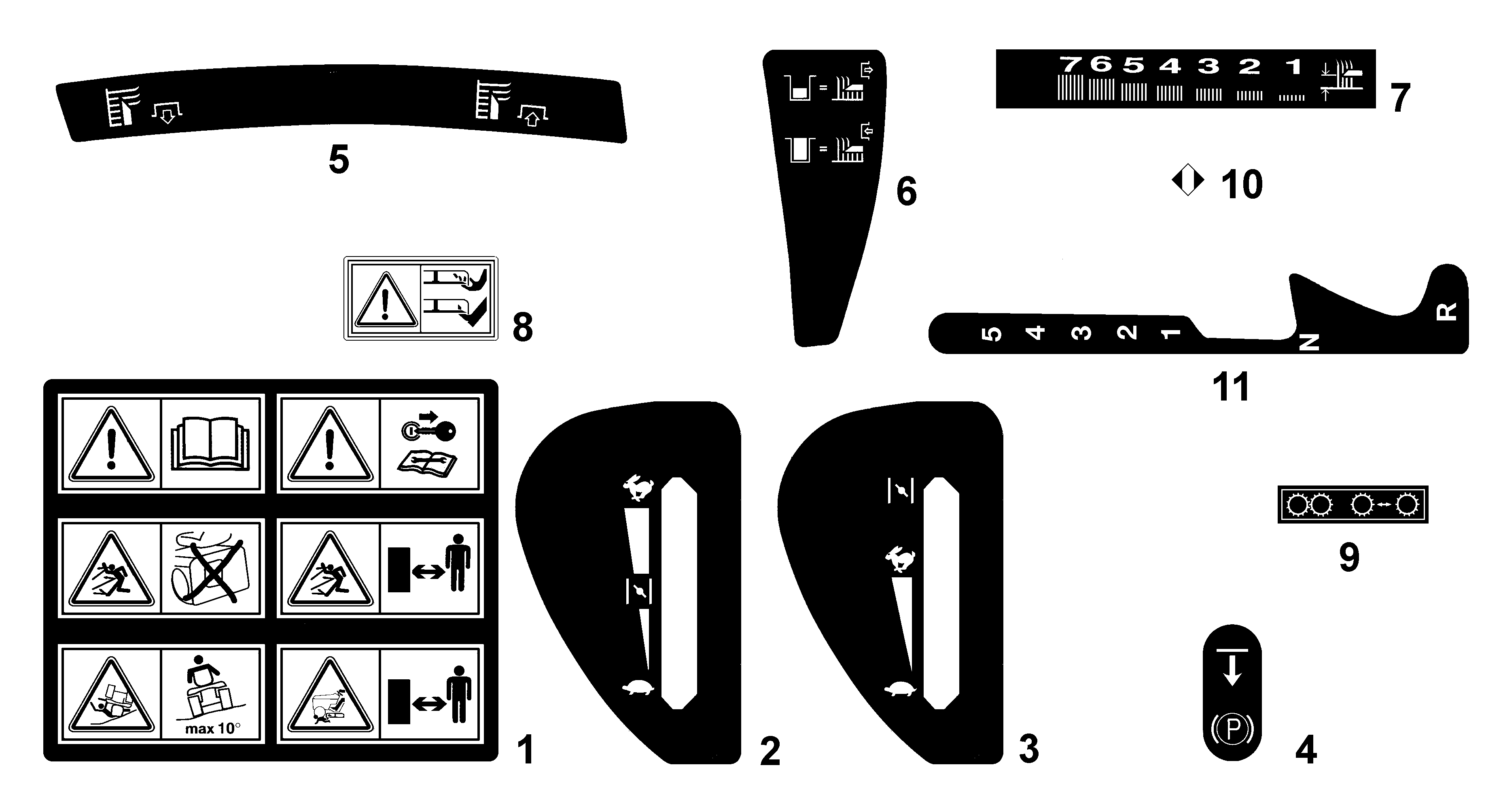

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114357428E1 | Etiquette | Disponible | Voir la pièce |
| 2 | G114356754E1 | Etiquette | Disponible | Voir la pièce |
| 3 | G114356756E2 | Etiquette | Disponible | Voir la pièce |
| 4 | G114357526E1 | Etiquette | Disponible | Voir la pièce |
| 5 | G114357906E0 | Etiquette | Disponible | Voir la pièce |
| 6 | G114357967E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114357905E1 | Etiquette | Disponible | Voir la pièce |
| 8 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 9 | G114357423E2 | Etiquette | Disponible | Voir la pièce |
| 10 | G114357913E0 | Etiquette | Disponible | Voir la pièce |
| 11 | G114357907E0 | Etiquette | Disponible | Voir la pièce |
