Vue Éclatée 727 C
Retrouvez les pièces détachées, références et repères disponibles pour 727 C.
Pièces de la vue éclatée

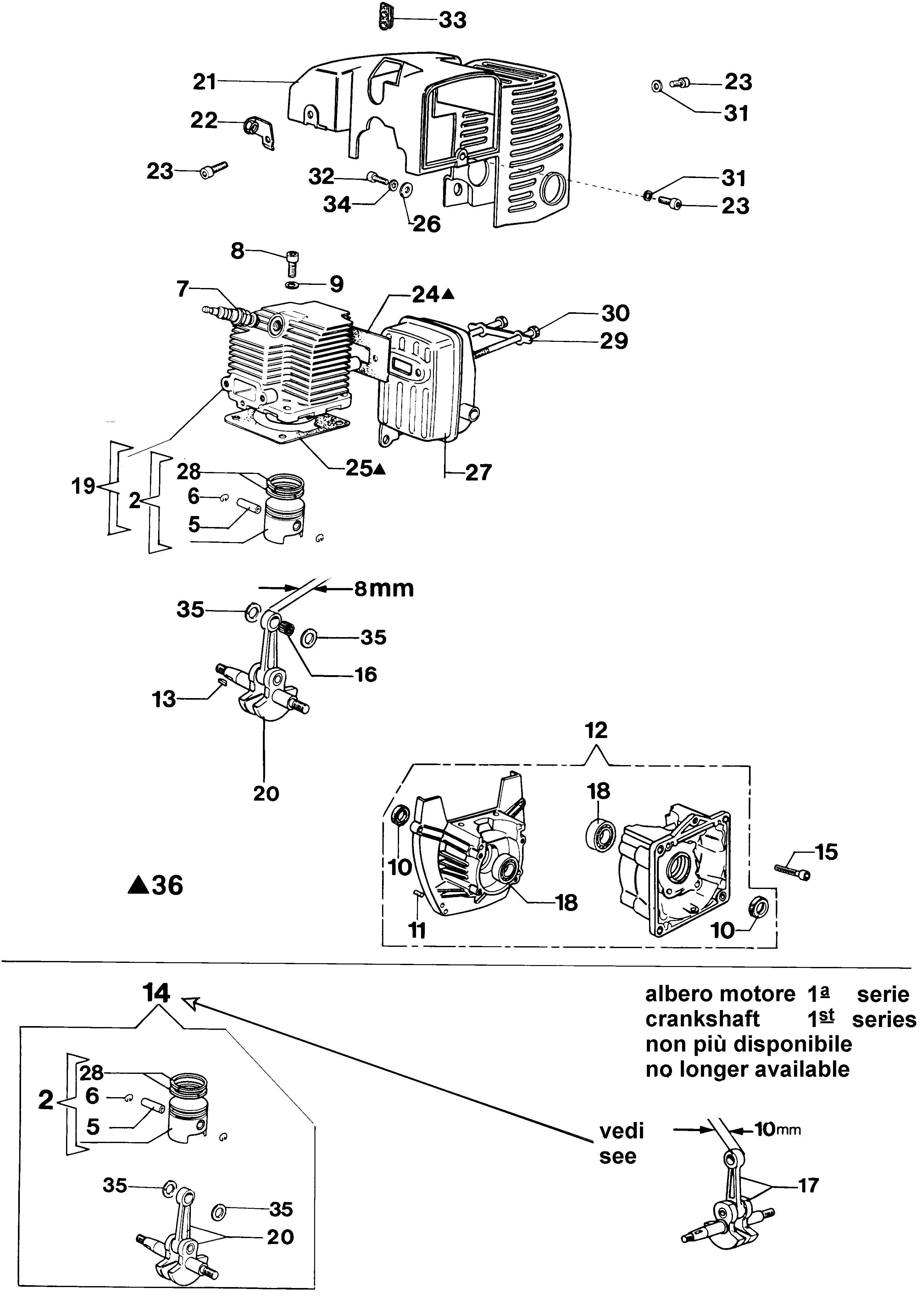

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 072700526 | Cylindre | Disponible | Voir la pièce |
| 2 | 072700526 | Cylindre | Disponible | Voir la pièce |
| 5 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 5 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 6 | 093000167R | Bague | Disponible | Voir la pièce |
| 6 | 093000167R | Bague | Disponible | Voir la pièce |
| 7 | 005000019R | Bougie | Non reliée | |
| 8 | 094000101R | Vis | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 11 | 3023008R | Goupille | Disponible | Voir la pièce |
| 12 | 074000204 | Carter moteur | Disponible | Voir la pièce |
| 13 | 3028013R | Clavette | Disponible | Voir la pièce |
| 14 | 072700528 | Vilebrequin et piston Ø34 | Disponible | Voir la pièce |
| 15 | 3801040R | Vis | Disponible | Voir la pièce |
| 16 | 072700046R | Roulement | Disponible | Voir la pièce |
| 17 | 072700528 | Vilebrequin et piston Ø34 | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 19 | 072700526 | Cylindre | Disponible | Voir la pièce |
| 20 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 20 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 21 | 072700464 | Capot cylindre | Disponible | Voir la pièce |
| 22 | 072700072R | Support | Non reliée | |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 24 | 072700075AR | Joint | Non reliée | |
| 25 | 072700073AR | Joint | Non reliée | |
| 26 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 27 | 072700463AR | Pot | Disponible | Voir la pièce |
| 28 | 072700048R | Segment Ø34 | Non reliée | |
| 28 | 072700048R | Segment Ø34 | Non reliée | |
| 29 | 4095211R | Bride | Disponible | Voir la pièce |
| 30 | 3806046AR | Vis | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 3801008R | Vis | Disponible | Voir la pièce |
| 33 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 34 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 35 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 36 | 074000156B | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée

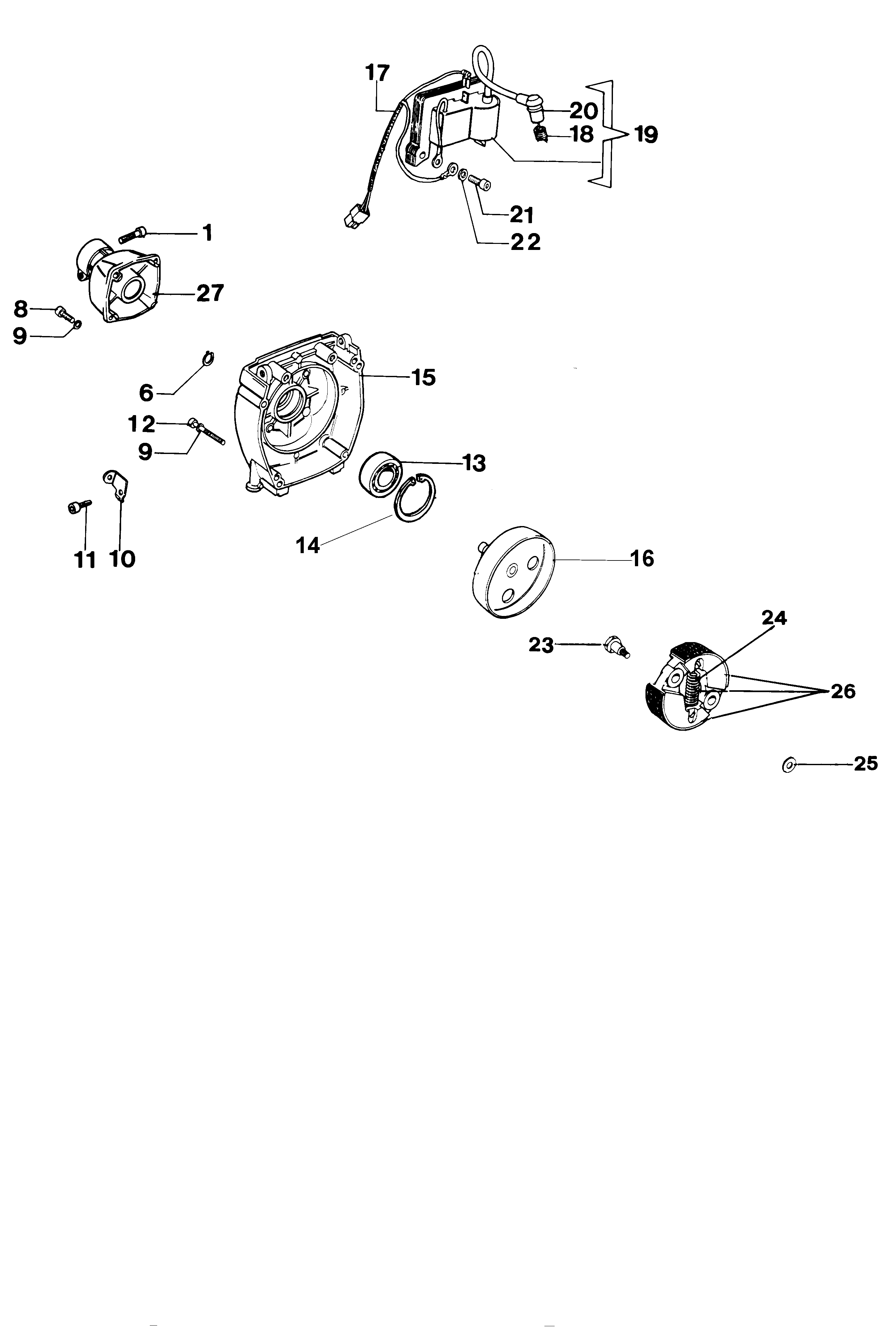

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801022R | Vis | Non reliée | |
| 6 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 072700189 | Rondelle | Disponible | Voir la pièce |
| 9 | 072700189 | Rondelle | Disponible | Voir la pièce |
| 10 | 072700072R | Support | Non reliée | |
| 11 | 3801010R | Goupille | Disponible | Voir la pièce |
| 12 | 3801030R | Vis | Disponible | Voir la pièce |
| 13 | 3035042R | Roulement | Disponible | Voir la pièce |
| 14 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 15 | 072700455A | Carter | Disponible | Voir la pièce |
| 15 | 072700472AR | Carter | Disponible | Voir la pièce |
| 15 | 072700507AR | Carter | Disponible | Voir la pièce |
| 16 | 4196048R | Cloche embrayage | Disponible | Voir la pièce |
| 17 | 4179087A | Cable | Disponible | Voir la pièce |
| 18 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 19 | 072700391R | Bobine | Disponible | Voir la pièce |
| 20 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 21 | 006000064 | Vis | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 23 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 24 | 4191028R | Ressort | Disponible | Voir la pièce |
| 25 | 072700188 | Rondelle | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 27 | 072700502 | Flasque | Disponible | Voir la pièce |
Pièces de la vue éclatée

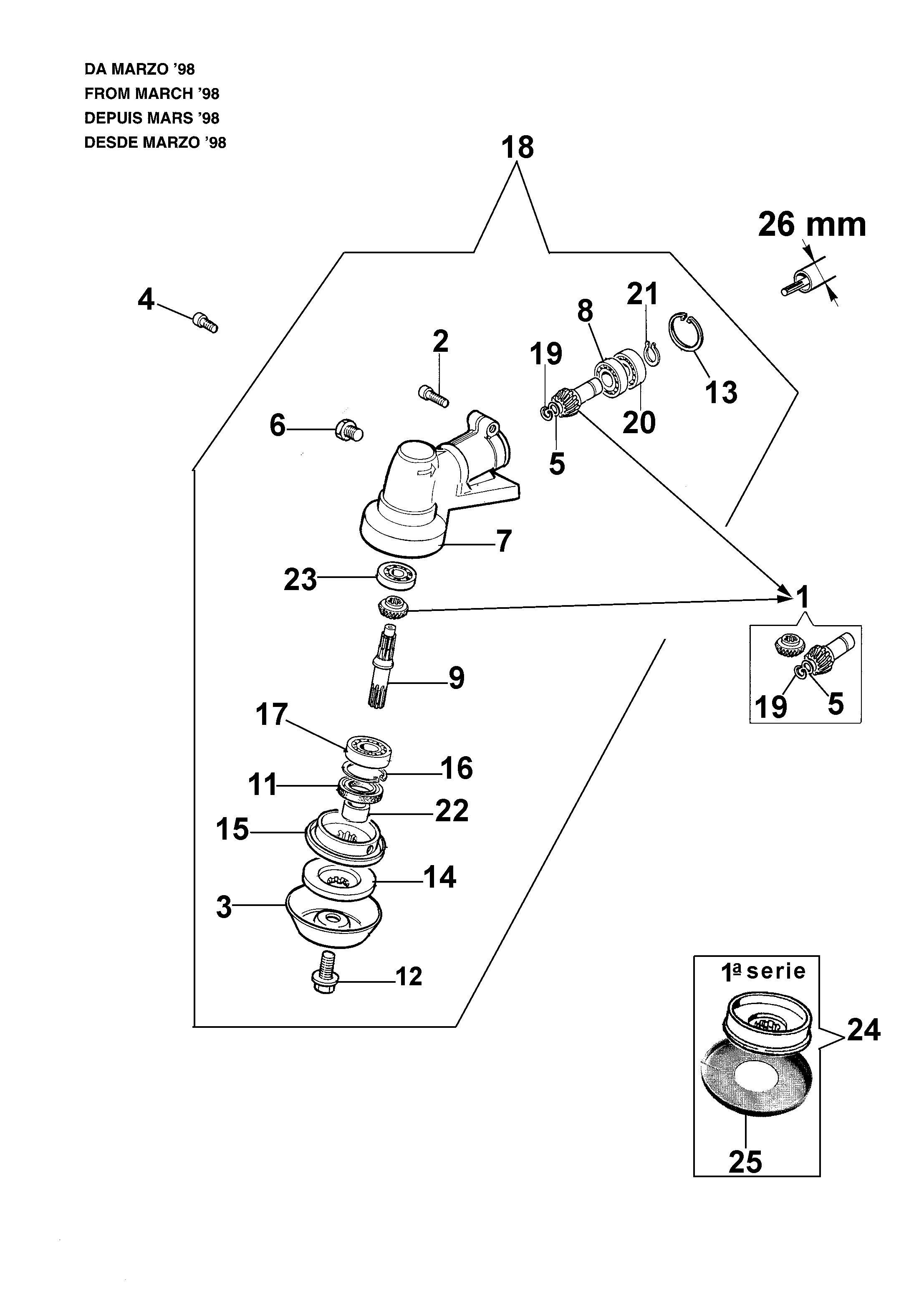

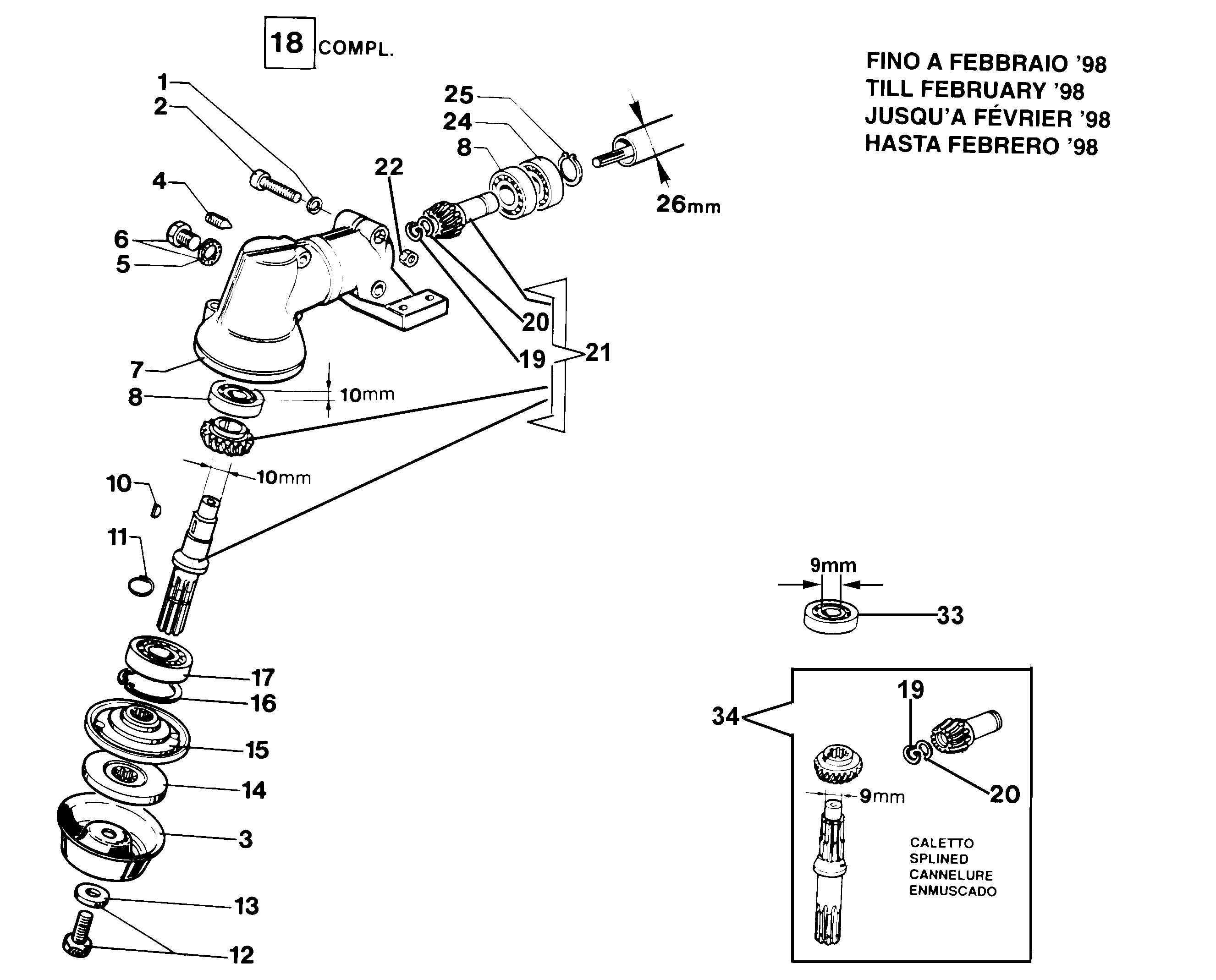

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 4100456R | Protection | Non reliée | |
| 4 | 3805010 | Vis | Disponible | Voir la pièce |
| 5 | 4179141R | Rondelle | Disponible | Voir la pièce |
| 6 | 4138428 | Bouchon | Disponible | Voir la pièce |
| 7 | 4100420B | Boite engrenage | Disponible | Voir la pièce |
| 8 | 3034008R | Roulement | Disponible | Voir la pièce |
| 8 | 3034008R | Roulement | Disponible | Voir la pièce |
| 10 | 3028013R | Clavette | Disponible | Voir la pièce |
| 11 | 4179068 | Bague | Disponible | Voir la pièce |
| 12 | 61040074AR | Vis | Non reliée | |
| 13 | 3818016 | Rondelle | Disponible | Voir la pièce |
| 14 | 4179089R | Flasque | Disponible | Voir la pièce |
| 15 | 4179122R | Moyeu | Disponible | Voir la pièce |
| 16 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 17 | 3035042R | Roulement | Disponible | Voir la pièce |
| 18 | 61250244AR | Couple conique Ø26 | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 20 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 20 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 21 | 4100464A | Kit engranages | Disponible | Voir la pièce |
| 22 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 24 | 3035230R | Roulement | Disponible | Voir la pièce |
| 25 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3034218R | Roulement | Disponible | Voir la pièce |
| 34 | 4100464A | Kit engranages | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318542 | Vis | Disponible | Voir la pièce |
| 2 | 074000147 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 074000238 | Couvercle | Disponible | Voir la pièce |
| 6 | 2318572 | Pompe | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 9 | 2318592R | Soupape | Non reliée | |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 093500115 | Ressort | Disponible | Voir la pièce |
| 13 | 074000143 | Vis H | Disponible | Voir la pièce |
| 14 | 093500269 | Vis L | Disponible | Voir la pièce |
| 15 | 035000165 | Ressort | Disponible | Voir la pièce |
| 16 | 072700214R | Ressort | Non reliée | |
| 17 | 072700209 | Arbre | Disponible | Voir la pièce |
| 18 | 2318211 | Pivot | Disponible | Voir la pièce |
| 19 | 003300209 | Vis | Disponible | Voir la pièce |
| 20 | 072700211 | Papillon | Disponible | Voir la pièce |
| 21 | 094600148 | Ressort | Disponible | Voir la pièce |
| 22 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 24 | 2318521 | Vis | Disponible | Voir la pièce |
| 25 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 26 | 2318875 | Pompe | Disponible | Voir la pièce |
| 27 | 2318874 | Couvercle | Disponible | Voir la pièce |
| 28 | 2318872 | Papillon | Disponible | Voir la pièce |
| 29 | 2318388 | Vis | Disponible | Voir la pièce |
| 30 | 2318412 | Crochet | Disponible | Voir la pièce |
| 31 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 32 | 2318887 | Axe | Disponible | Voir la pièce |
| 33 | 2318528 | Ressort | Disponible | Voir la pièce |
| 34 | 2318532 | Ressort | Disponible | Voir la pièce |
| 35 | 2318882 | Vis L | Disponible | Voir la pièce |
| 36 | 2318881 | Vis H | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 39 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 40 | 2318522 | Vis | Disponible | Voir la pièce |
| 41 | 2318392 | Filtre | Disponible | Voir la pièce |
| 42 | 2318535 | Bague | Disponible | Voir la pièce |
| 43 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 45 | 003300201 | Axe | Disponible | Voir la pièce |
| 46 | 003300202 | Vis | Disponible | Voir la pièce |
| 47 | 2318876 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000345R | Réservoir mix | Disponible | Voir la pièce |
| 2 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 3 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 3 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 4 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 5 | 072700029 | Joint | Disponible | Voir la pièce |
| 6 | 3801032R | Vis | Disponible | Voir la pièce |
| 7 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 7 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 8 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 8 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 9 | 072700032 | Tuyau | Disponible | Voir la pièce |
| 10 | 072700033 | Jeu de raccords | Disponible | Voir la pièce |
| 11 | 072700179 | Vis | Disponible | Voir la pièce |
| 12 | 3801051R | Vis | Disponible | Voir la pièce |
| 12 | 3801051R | Vis | Disponible | Voir la pièce |
| 13 | 072700358 | Tuyau | Disponible | Voir la pièce |
| 14 | 072700076CR | Joint | Disponible | Voir la pièce |
| 14 | 072700076CR | Joint | Disponible | Voir la pièce |
| 16 | 074000125 | Tuyau | Disponible | Voir la pièce |
| 17 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 17 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 18 | 072700077CR | Joint | Disponible | Voir la pièce |
| 18 | 072700077CR | Joint | Disponible | Voir la pièce |
| 19 | 074000130CR | Bride termique | Non reliée | |
| 19 | 074000130CR | Bride termique | Non reliée | |
| 20 | 072700458 | Papillon | Disponible | Voir la pièce |
| 21 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 21 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 61052009BR | Vis | Disponible | Voir la pièce |
| 22 | 61052009BR | Vis | Disponible | Voir la pièce |
| 23 | 072700040R | Filtre aire | Disponible | Voir la pièce |
| 24 | 072700038 | Protection | Disponible | Voir la pièce |
| 25 | 072700039A | Levier de demarrage | Disponible | Voir la pièce |
| 26 | 072700041 | Vis | Disponible | Voir la pièce |
| 27 | 072700037 | Couvercle filtre | Disponible | Voir la pièce |
| 28 | 006000103 | Rondelle | Disponible | Voir la pièce |
| 29 | 072700034 | Corp filtre | Disponible | Voir la pièce |
| 31 | 4100308AR | Joint | Disponible | Voir la pièce |
| 32 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 33 | 4196102R | Tuyau | Disponible | Voir la pièce |
| 34 | 072700467BR | Reservoir | Disponible | Voir la pièce |
| 35 | 074000391R | Levier de demarrage | Non reliée | |
| 36 | 4120070R | Rondelle | Non reliée | |
| 37 | 320000004 | Vis | Disponible | Voir la pièce |
| 38 | 072700460R | Protection | Disponible | Voir la pièce |
| 39 | 074000390R | Support filtre | Disponible | Voir la pièce |
| 40 | 072700461BR | Filtre aire | Disponible | Voir la pièce |
| 41 | 072700457AR | Couvercle filtre air | Disponible | Voir la pièce |
| 42 | 61052009BR | Vis | Disponible | Voir la pièce |
| 43 | 4196020 | Entretoise | Disponible | Voir la pièce |
| 44 | 072700454A | Pied | Disponible | Voir la pièce |
| 45 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 45 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 47 | 3801013R | Vis | Disponible | Voir la pièce |
| 48 | 3801017R | Vis | Disponible | Voir la pièce |
| 49 | 50080134R | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 2 | 3901016 | Vis | Disponible | Voir la pièce |
| 3 | 4100456R | Protection | Non reliée | |
| 4 | 3901008R | Vis | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 6 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 7 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 8 | 3034008R | Roulement | Disponible | Voir la pièce |
| 9 | 61040106A | Pivot | Non reliée | |
| 11 | 3050018R | Bague | Disponible | Voir la pièce |
| 12 | 61040074AR | Vis | Non reliée | |
| 13 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 14 | 4179089R | Flasque | Disponible | Voir la pièce |
| 15 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 16 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 17 | 3034012R | Roulement | Non reliée | |
| 18 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 19 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 20 | 3035230R | Roulement | Disponible | Voir la pièce |
| 21 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 22 | 61040066R | Entretoise | Non reliée | |
| 23 | 3034218R | Roulement | Disponible | Voir la pièce |
| 24 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 25 | 61040145R | Moyeu | Disponible | Voir la pièce |

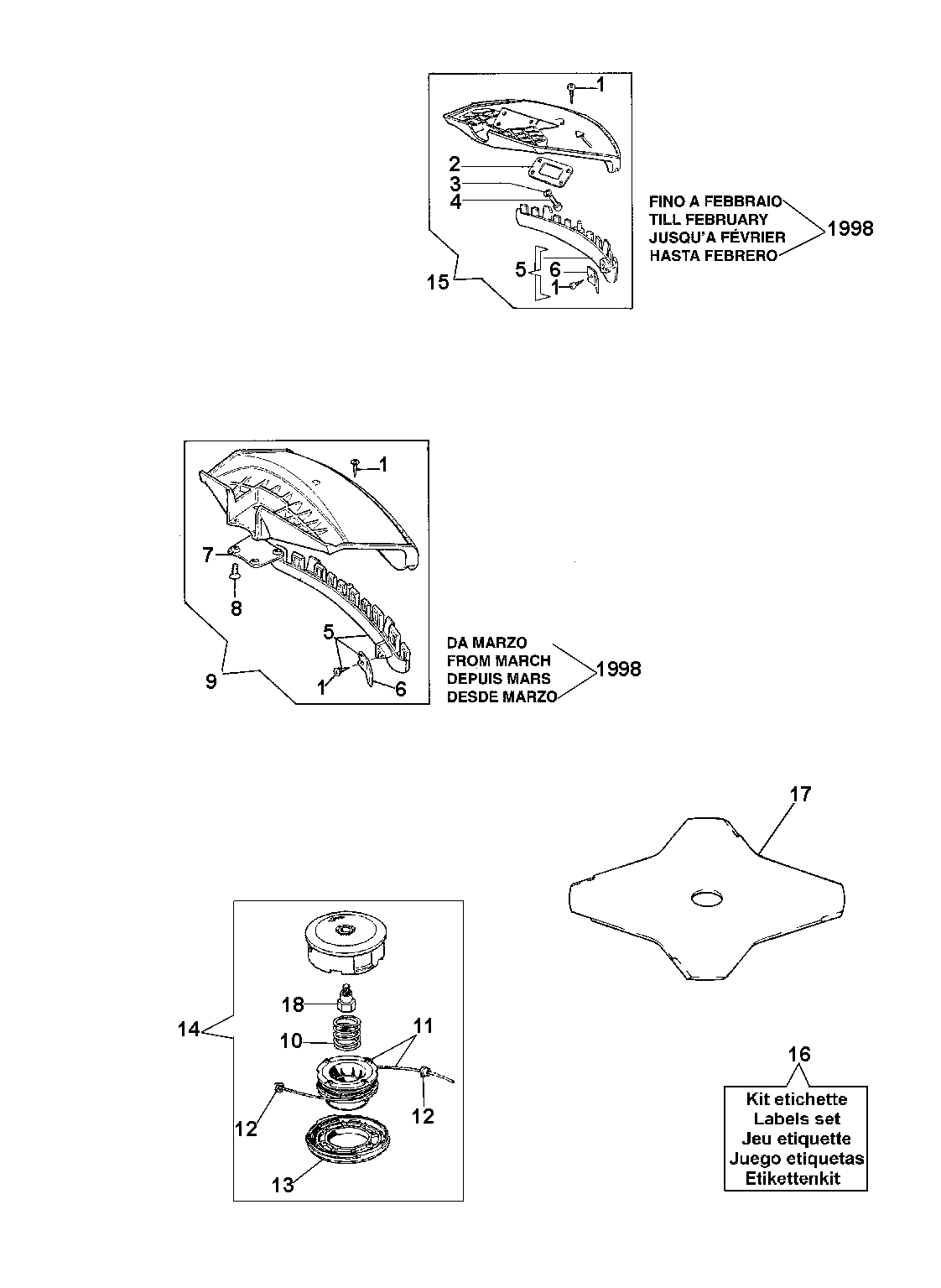

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 61240161R | Plaque | Disponible | Voir la pièce |
| 3 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3801011R | Vis | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 8 | 3802004DR | Vis | Disponible | Voir la pièce |
| 9 | 61280332 | Kit protection | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199005AR | Bague | Disponible | Voir la pièce |
| 12 | 4199005AR | Bague | Disponible | Voir la pièce |
| 13 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 14 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 15 | 61030197 | Kit protection | Non reliée | |
| 16 | - | N | Non reliée | |
| 17 | 4095568BR | Disque à 4 dents | Non reliée | |
| 18 | 63030009R | Insert (male) | Non reliée |

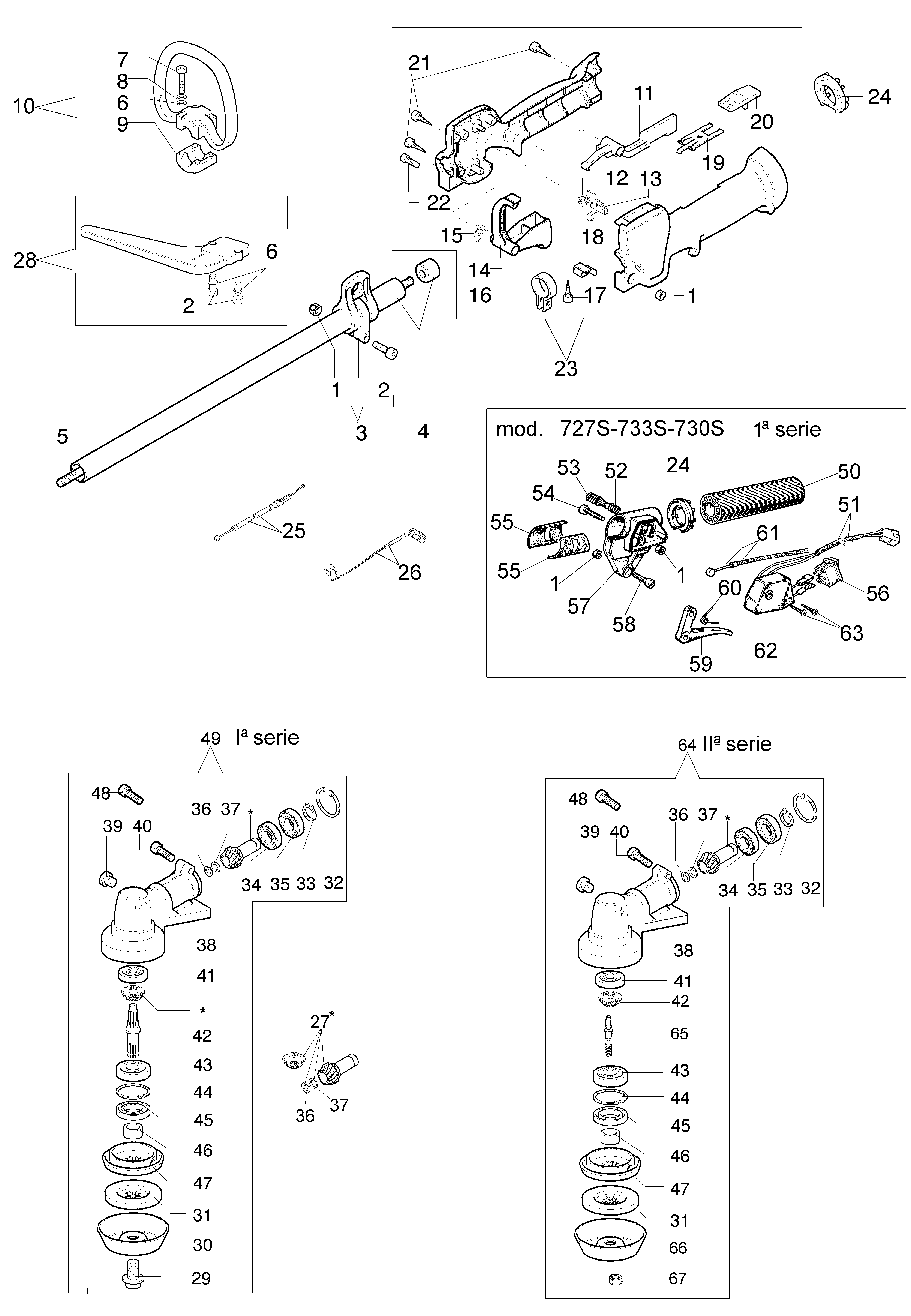

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 4161619AR | Bande | Non reliée | |
| 4 | 4160011R | Tuyau Ø26 | Disponible | Voir la pièce |
| 5 | 62030042R | Arbre trasmission | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3801017R | Vis | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 9 | 61010024R | Collier | Disponible | Voir la pièce |
| 10 | 61032012R | Poignee | Disponible | Voir la pièce |
| 11 | 61040050AR | Levier | Disponible | Voir la pièce |
| 12 | 61040057R | Ressort | Disponible | Voir la pièce |
| 13 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 14 | 61040049R | Levier accelerateur | Non reliée | |
| 15 | 61040056R | Ressort | Disponible | Voir la pièce |
| 16 | 61010019R | Bande | Disponible | Voir la pièce |
| 17 | 3960061AR | Vis | Disponible | Voir la pièce |
| 18 | 61040054R | Bride | Disponible | Voir la pièce |
| 19 | 61040053R | Bride | Disponible | Voir la pièce |
| 20 | 61040051R | Curseur | Non reliée | |
| 21 | 3960067AR | Vis | Disponible | Voir la pièce |
| 22 | 3801011R | Vis | Disponible | Voir la pièce |
| 23 | 61012006AR | Poignee | Non reliée | |
| 24 | 4161319A | Crochet | Disponible | Voir la pièce |
| 24 | 4161319A | Crochet | Disponible | Voir la pièce |
| 25 | 074000242R | Cable accellerateur | Disponible | Voir la pièce |
| 26 | 074000243BR | Cable | Non reliée | |
| 27 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 28 | 61042026R | Protection | Disponible | Voir la pièce |
| 29 | 61040074AR | Vis | Non reliée | |
| 30 | 4100456R | Protection | Non reliée | |
| 31 | 4179089R | Flasque | Disponible | Voir la pièce |
| 31 | 4179089R | Flasque | Disponible | Voir la pièce |
| 32 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 32 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3034008R | Roulement | Disponible | Voir la pièce |
| 34 | 3034008R | Roulement | Disponible | Voir la pièce |
| 35 | 3035230R | Roulement | Disponible | Voir la pièce |
| 35 | 3035230R | Roulement | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 38 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 38 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 39 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 39 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 40 | 3901016 | Vis | Disponible | Voir la pièce |
| 40 | 3901016 | Vis | Disponible | Voir la pièce |
| 41 | 3034218R | Roulement | Disponible | Voir la pièce |
| 41 | 3034218R | Roulement | Disponible | Voir la pièce |
| 42 | 61040106A | Pivot | Non reliée | |
| 42 | 61040106A | Pivot | Non reliée | |
| 43 | 3034012R | Roulement | Non reliée | |
| 43 | 3034012R | Roulement | Non reliée | |
| 44 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 44 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 45 | 3050018R | Bague | Disponible | Voir la pièce |
| 45 | 3050018R | Bague | Disponible | Voir la pièce |
| 46 | 61040066R | Entretoise | Non reliée | |
| 46 | 61040066R | Entretoise | Non reliée | |
| 47 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 47 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 48 | 3901008R | Vis | Disponible | Voir la pièce |
| 48 | 3901008R | Vis | Disponible | Voir la pièce |
| 49 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 50 | 4160262R | Poignée | Non reliée | |
| 51 | 4161358 | Cable | Disponible | Voir la pièce |
| 52 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 53 | 4100099A | Interrupteur | Disponible | Voir la pièce |
| 54 | 3908031 | Vis | Disponible | Voir la pièce |
| 55 | 4160042 | Entretoise | Disponible | Voir la pièce |
| 55 | 4160042 | Entretoise | Disponible | Voir la pièce |
| 56 | 2317021R | Interrupteur | Non reliée | |
| 57 | 4100257C | Moyeu | Disponible | Voir la pièce |
| 58 | 3908013 | Vis | Disponible | Voir la pièce |
| 59 | 4098148A | Levier accelerateur | Disponible | Voir la pièce |
| 60 | 4098151R | Ressort | Disponible | Voir la pièce |
| 61 | 072700394R | Cable accellerateur | Disponible | Voir la pièce |
| 62 | 4100436A | Couvercle | Disponible | Voir la pièce |
| 63 | 3960020 | Vis | Disponible | Voir la pièce |
| 64 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 65 | 61250054R | Pivot | Disponible | Voir la pièce |
| 66 | 61110074AR | Protection | Non reliée | |
| 67 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |

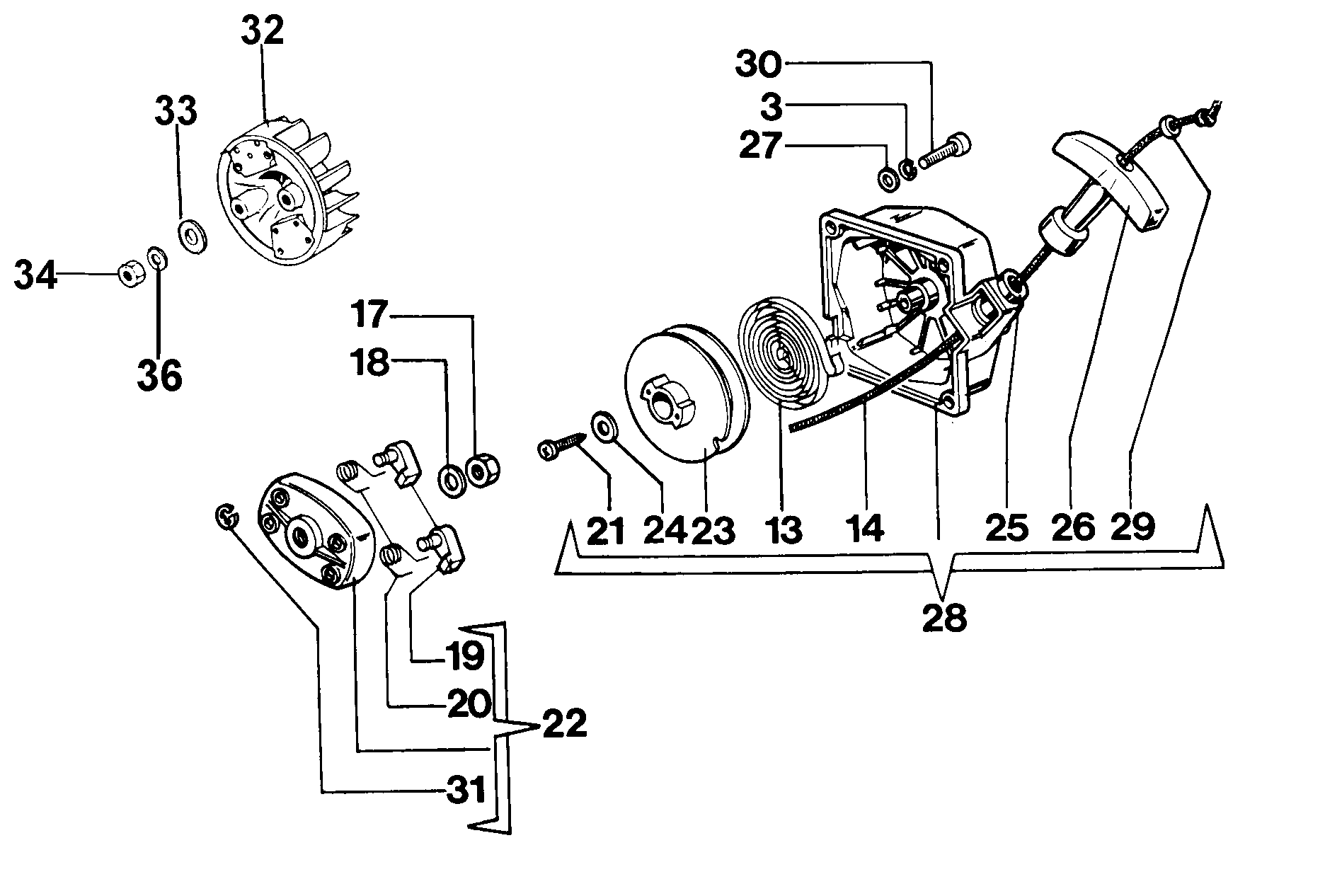

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 13 | 004000132R | Ressort | Non reliée | |
| 14 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 17 | 072700235 | Ecrou | Disponible | Voir la pièce |
| 18 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 19 | 072700087 | Cliquet | Disponible | Voir la pièce |
| 20 | 072700088R | Ressort | Disponible | Voir la pièce |
| 21 | 094600041AR | Vis | Non reliée | |
| 22 | 072700466R | Entraineur | Disponible | Voir la pièce |
| 23 | 072700085BR | Poulie | Disponible | Voir la pièce |
| 24 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 25 | 072700089R | Bague | Disponible | Voir la pièce |
| 26 | 093500397R | Poignée de démarrage | Non reliée | |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 072700468AR | Demarrage complet | Disponible | Voir la pièce |
| 29 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 3026004R | Bague | Non reliée | |
| 32 | 074000378AR | Volant | Non reliée | |
| 33 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 34 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 36 | 3819013R | Grower | Disponible | Voir la pièce |
