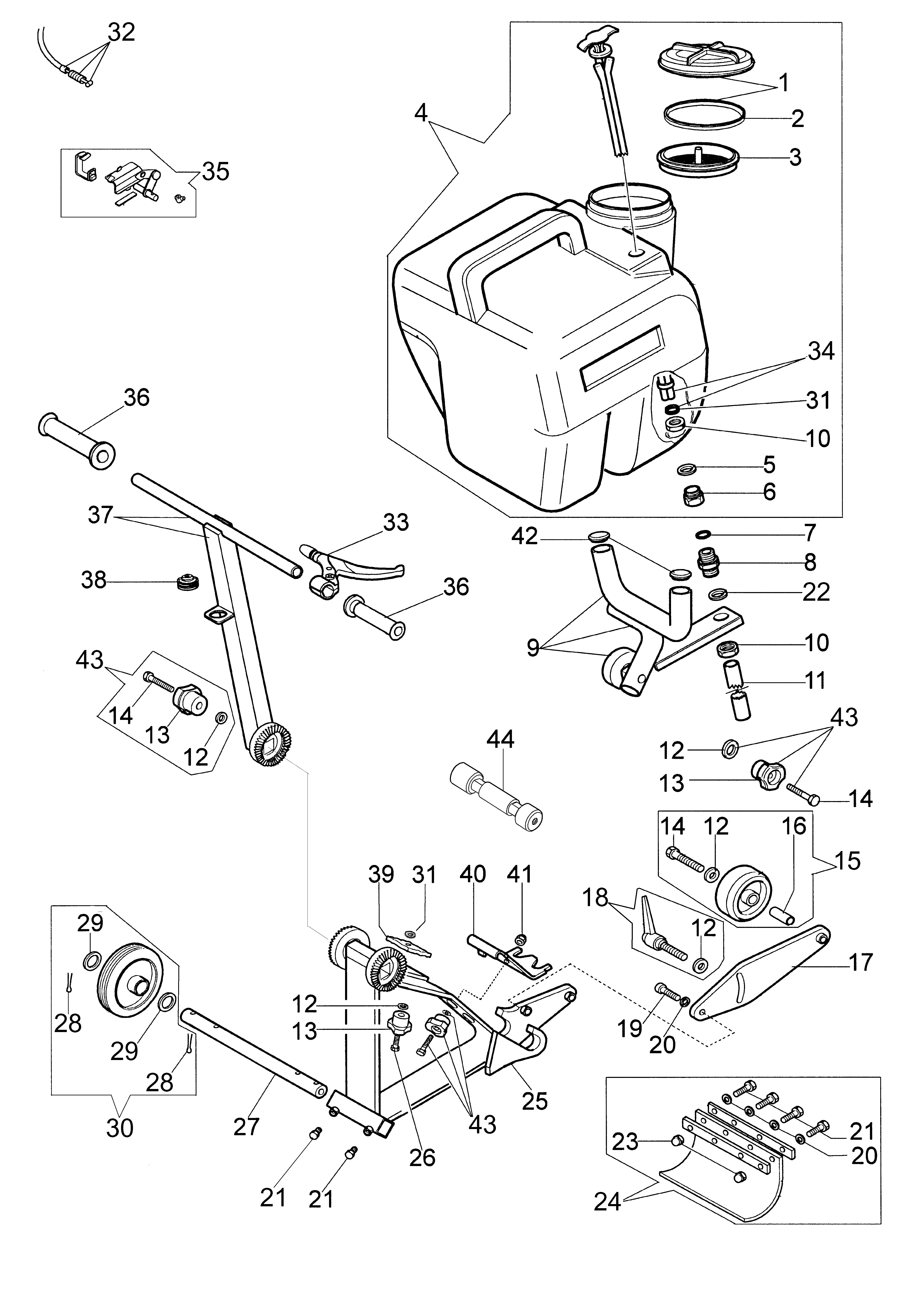

Vue Éclatée TT-C
Retrouvez les pièces détachées, références et repères disponibles pour TT-C.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 365100098A | Bouchon | Disponible | Voir la pièce |
| 2 | 365100084BR | Joint | Non reliée | |
| 3 | 365000043BR | Filtre | Non reliée | |
| 4 | 52032003 | Reservoir complet | Disponible | Voir la pièce |
| 5 | 52030046 | Rondelle | Disponible | Voir la pièce |
| 6 | 52032012 | Jeu de raccords | Disponible | Voir la pièce |
| 7 | 3049039R | Bague or | Disponible | Voir la pièce |
| 8 | 52032012 | Jeu de raccords | Disponible | Voir la pièce |
| 9 | 52030096 | Châssis | Disponible | Voir la pièce |
| 10 | 3911013 | Ecrou | Disponible | Voir la pièce |
| 10 | 3911013 | Ecrou | Disponible | Voir la pièce |
| 11 | 52030051 | Tuyau | Disponible | Voir la pièce |
| 12 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 13 | 52032007 | Poignee cpl. | Disponible | Voir la pièce |
| 13 | 52032007 | Poignee cpl. | Disponible | Voir la pièce |
| 13 | 52032007 | Poignee cpl. | Disponible | Voir la pièce |
| 14 | 3906080 | Vis | Disponible | Voir la pièce |
| 14 | 3906080 | Vis | Disponible | Voir la pièce |
| 14 | 3906080 | Vis | Disponible | Voir la pièce |
| 15 | 52032010 | Kit roue | Disponible | Voir la pièce |
| 16 | 52030018 | Entretoise | Disponible | Voir la pièce |
| 17 | 52030093A | Etrier | Disponible | Voir la pièce |
| 18 | 52032009 | Poignee | Disponible | Voir la pièce |
| 19 | 3806070R | Vis | Disponible | Voir la pièce |
| 20 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 20 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 21 | 3933034AR | Pivot | Non reliée | |
| 21 | 3933034AR | Pivot | Non reliée | |
| 21 | 3933034AR | Pivot | Non reliée | |
| 21 | 3933034AR | Pivot | Non reliée | |
| 22 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 23 | 3933097 | Ecrou | Disponible | Voir la pièce |
| 24 | 52032011 | Kit protection | Disponible | Voir la pièce |
| 25 | 52030095 | Châssis | Disponible | Voir la pièce |
| 26 | 52030055 | Vis | Disponible | Voir la pièce |
| 27 | 52030014 | Assieu | Disponible | Voir la pièce |
| 28 | 3031027 | Goupille | Disponible | Voir la pièce |
| 28 | 3031027 | Goupille | Disponible | Voir la pièce |
| 29 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 29 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 30 | 52032008 | Kit roue | Disponible | Voir la pièce |
| 31 | 3049002 | Bague or | Disponible | Voir la pièce |
| 32 | 52032005 | Cable accellerateur | Disponible | Voir la pièce |
| 33 | 52030033AR | Levier accelerateur | Disponible | Voir la pièce |
| 34 | 52030076 | Barre de reglage | Disponible | Voir la pièce |
| 35 | 52032006 | Bride compl. | Disponible | Voir la pièce |
| 36 | 52030032AR | Poignée | Disponible | Voir la pièce |
| 36 | 52030032AR | Poignée | Disponible | Voir la pièce |
| 37 | 52030094 | Guidon | Disponible | Voir la pièce |
| 38 | 099900110 | Passe-cable | Disponible | Voir la pièce |
| 39 | 52030026R | Amortisseur | Disponible | Voir la pièce |
| 40 | 52030060 | Etrier | Disponible | Voir la pièce |
| 41 | 3933097 | Ecrou | Disponible | Voir la pièce |
| 42 | 52030054R | Bouchon | Disponible | Voir la pièce |
| 43 | 52032007 | Poignee cpl. | Disponible | Voir la pièce |
| 43 | 52032007 | Poignee cpl. | Disponible | Voir la pièce |
| 43 | 52032007 | Poignee cpl. | Disponible | Voir la pièce |
| 44 | 52030098 | Support | Disponible | Voir la pièce |
