Vue Éclatée HTE 601
Retrouvez les pièces détachées, références et repères disponibles pour HTE 601.

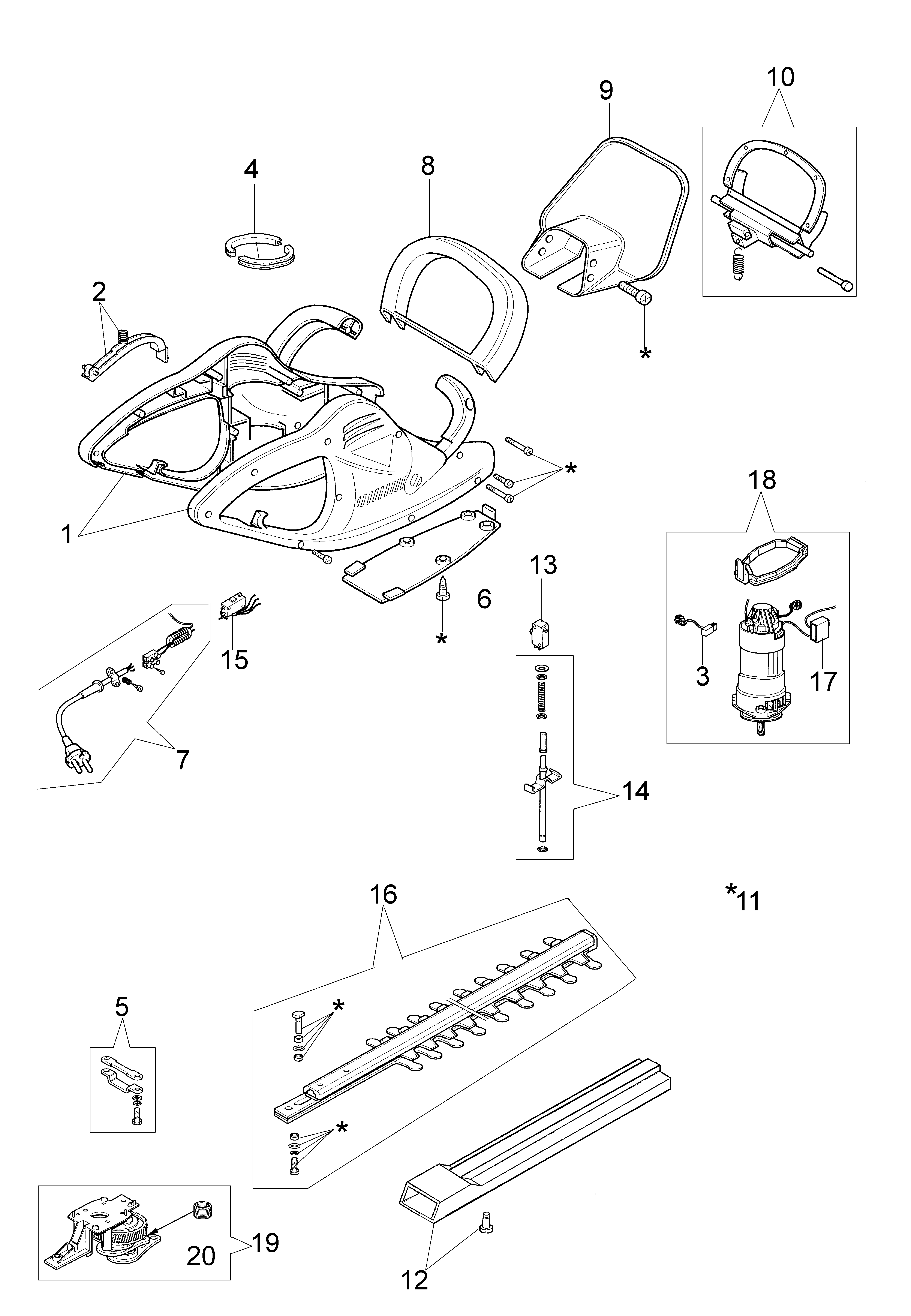

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58020117A | Boite moteur 601 | Disponible | Voir la pièce |
| 2 | 58020123 | Levier | Disponible | Voir la pièce |
| 3 | 58020062 | Charbon | Disponible | Voir la pièce |
| 4 | 58020043 | Protection | Disponible | Voir la pièce |
| 5 | 58020112 | Bande | Disponible | Voir la pièce |
| 6 | 58020042 | Couvercle | Disponible | Voir la pièce |
| 7 | 58020124 | Cable complet | Disponible | Voir la pièce |
| 8 | 58020015 | Levier | Disponible | Voir la pièce |
| 9 | 58020016 | Protege main | Disponible | Voir la pièce |
| 10 | 58020125 | Levier | Disponible | Voir la pièce |
| 11 | 58020121 | Kit vis | Disponible | Voir la pièce |
| 12 | 58020126 | Protection | Disponible | Voir la pièce |
| 13 | 58020022 | Interrupteur | Disponible | Voir la pièce |
| 14 | 58020028 | Arbre | Disponible | Voir la pièce |
| 15 | 58020008 | Inducteur | Disponible | Voir la pièce |
| 16 | 58020108 | Lame | Disponible | Voir la pièce |
| 17 | 58020009 | Condensateur | Disponible | Voir la pièce |
| 18 | 58020111 | Moteur électrique | Disponible | Voir la pièce |
| 19 | 58020155 | Moteur complet | Disponible | Voir la pièce |
| 20 | 58020034R | Ressort | Non reliée |

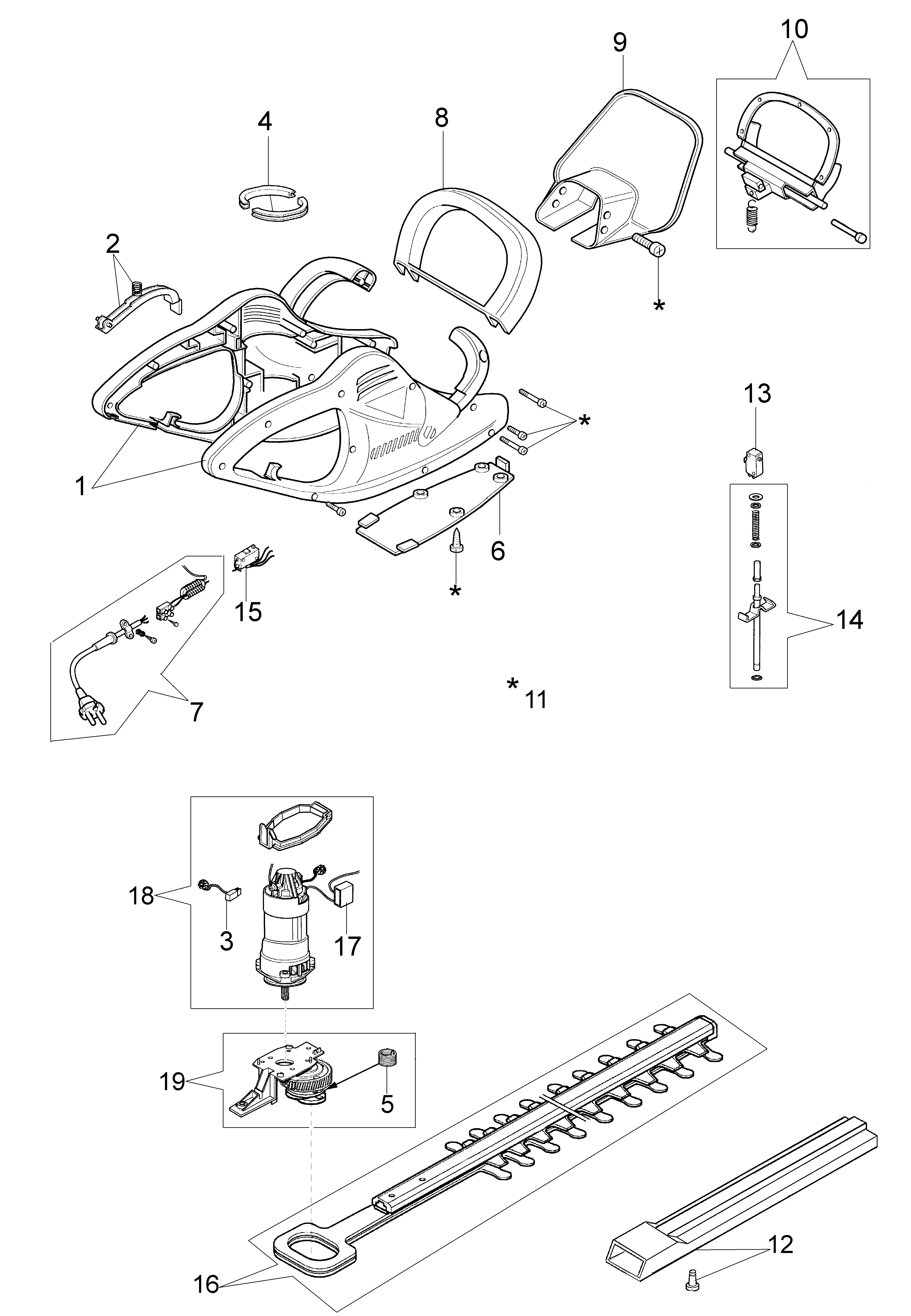

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58020117A | Boite moteur 601 | Disponible | Voir la pièce |
| 2 | 58020123 | Levier | Disponible | Voir la pièce |
| 3 | 58020062 | Charbon | Disponible | Voir la pièce |
| 4 | 58020043 | Protection | Disponible | Voir la pièce |
| 5 | 58020034R | Ressort | Non reliée | |
| 6 | 58020042 | Couvercle | Disponible | Voir la pièce |
| 7 | 58020124 | Cable complet | Disponible | Voir la pièce |
| 8 | 58020015 | Levier | Disponible | Voir la pièce |
| 9 | 58020016 | Protege main | Disponible | Voir la pièce |
| 10 | 58020125 | Levier | Disponible | Voir la pièce |
| 11 | 58020121 | Kit vis | Disponible | Voir la pièce |
| 12 | 58020126 | Protection | Disponible | Voir la pièce |
| 13 | 58020022 | Interrupteur | Disponible | Voir la pièce |
| 14 | 58020028 | Arbre | Disponible | Voir la pièce |
| 15 | 58020008 | Inducteur | Disponible | Voir la pièce |
| 16 | 58020132R | Groupe lames | Disponible | Voir la pièce |
| 17 | 58020009 | Condensateur | Disponible | Voir la pièce |
| 18 | 58020130R | Moteur complet | Disponible | Voir la pièce |
| 19 | 58020131R | Etrier compl. | Disponible | Voir la pièce |
