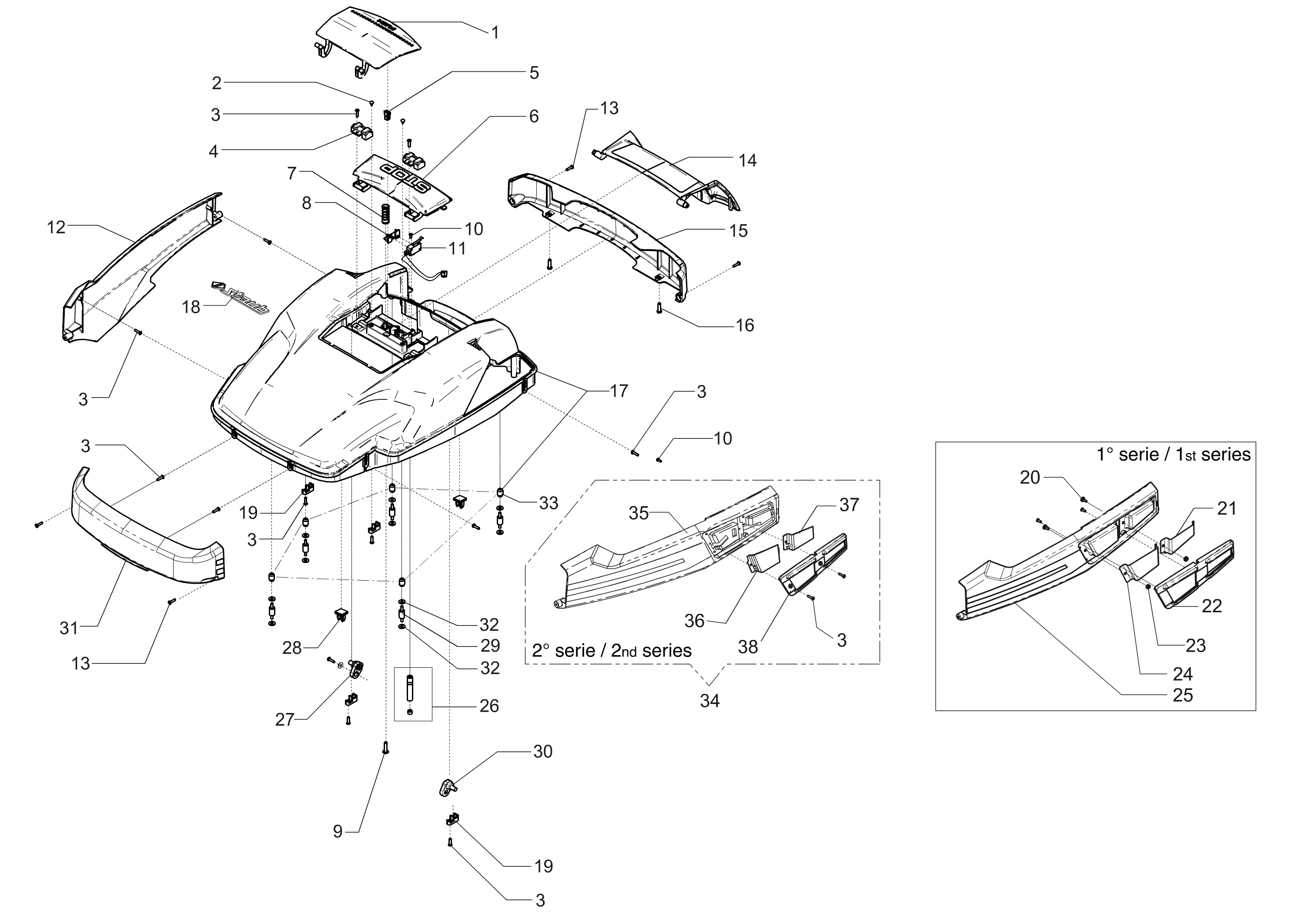

Vue Éclatée VEGA 700
Retrouvez les pièces détachées, références et repères disponibles pour VEGA 700.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK47489334 | Fermeture | Disponible | Voir la pièce |
| 2 | AK474752 | Anneau ressort | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 3 | AK505075 | Vis | Disponible | Voir la pièce |
| 4 | AK47410034 | Support | Disponible | Voir la pièce |
| 5 | AK470752 | Crochet | Disponible | Voir la pièce |
| 6 | AK47489402 | Interrupteur | Disponible | Voir la pièce |
| 7 | AK474118 | Ressort | Disponible | Voir la pièce |
| 8 | AK474083 | Arrêt | Disponible | Voir la pièce |
| 9 | AK543550 | Vis | Disponible | Voir la pièce |
| 10 | AK453959 | Vis | Disponible | Voir la pièce |
| 10 | AK453959 | Vis | Disponible | Voir la pièce |
| 11 | AK441293 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | AK47403301 | Pare-chocs | Disponible | Voir la pièce |
| 13 | AK510281 | Vis | Disponible | Voir la pièce |
| 13 | AK510281 | Vis | Disponible | Voir la pièce |
| 14 | AK440633 | Fermeture | Disponible | Voir la pièce |
| 15 | AK47403201 | Pare-chocs | Disponible | Voir la pièce |
| 16 | AK518482 | Vis | Disponible | Voir la pièce |
| 17 | AK44063234 | Capote | Disponible | Voir la pièce |
| 18 | AK454853 | Marque | Disponible | Voir la pièce |
| 19 | AK47408434 | Support | Disponible | Voir la pièce |
| 19 | AK47408434 | Support | Disponible | Voir la pièce |
| 20 | AK705959 | Vis | Disponible | Voir la pièce |
| 21 | AK456314 | Jeu chassis + contacts | Disponible | Voir la pièce |
| 22 | AK47088801 | Plaquette | Disponible | Voir la pièce |
| 23 | AK701441 | Écrou | Disponible | Voir la pièce |
| 24 | AK456314 | Jeu chassis + contacts | Disponible | Voir la pièce |
| 25 | AK47403401 | Pare-chocs | Disponible | Voir la pièce |
| 26 | AK454764 | Support + magnait | Disponible | Voir la pièce |
| 27 | AK47717001 | Charnière | Disponible | Voir la pièce |
| 28 | AK474480 | Fixation câble | Disponible | Voir la pièce |
| 29 | AK474098 | Entretoise | Disponible | Voir la pièce |
| 30 | AK47716901 | Charnière | Disponible | Voir la pièce |
| 31 | AK47403101 | Pare-chocs | Disponible | Voir la pièce |
| 32 | AK700426 | Rondelle | Disponible | Voir la pièce |
| 32 | AK700426 | Rondelle | Disponible | Voir la pièce |
| 33 | AK474115 | Insert | Disponible | Voir la pièce |
| 34 | AK456314 | Jeu chassis + contacts | Disponible | Voir la pièce |
| 35 | AK44117401 | Pare-chocs | Disponible | Voir la pièce |
| 36 | AK440618 | Contact (charge batterie) | Disponible | Voir la pièce |
| 37 | AK440617 | Contact (charge batterie) | Disponible | Voir la pièce |
| 38 | AK44117601 | Plaquette | Disponible | Voir la pièce |
