Vue Éclatée TS 750 DX Rancher
Retrouvez les pièces détachées, références et repères disponibles pour TS 750 DX Rancher.

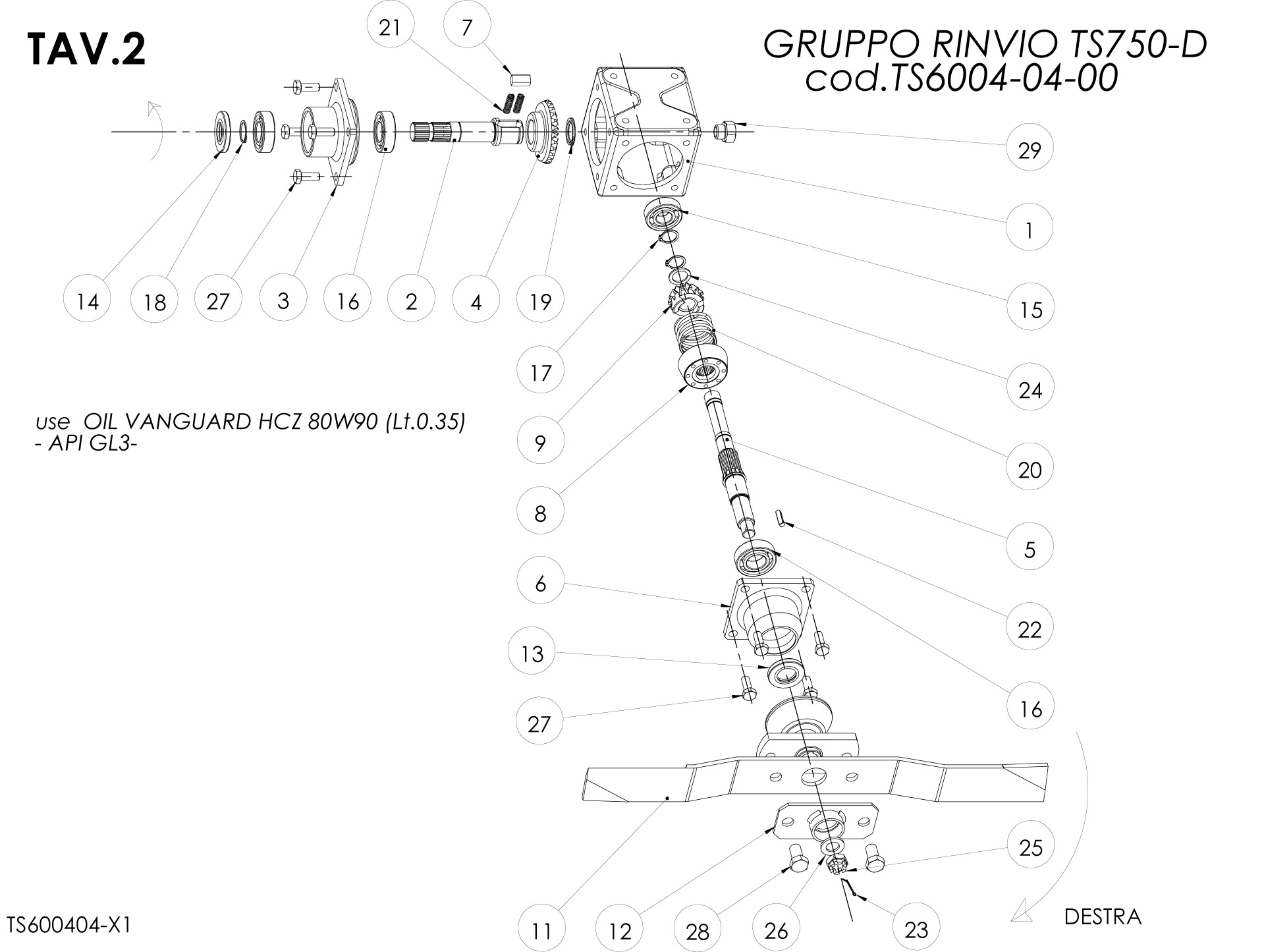

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS6003-04-01 | Carter | Disponible | Voir la pièce |
| 2 | TS6003-04-14 | Arbre | Non reliée | |
| 3 | TS6003-04-03 | Flasque | Non reliée | |
| 4 | TS6003-04-04 | Engrenage | Nous contacter | Voir la pièce |
| 5 | TS6003-04-05 | Arbre | Disponible | Voir la pièce |
| 6 | TS6003-04-06 | Flasque cônique | Non reliée | |
| 7 | TS6003-04-07 | Clavette | Non reliée | |
| 8 | TS6003-04-08 | Frein | Disponible | Voir la pièce |
| 9 | TS6003-04-09 | Engrenage | Nous contacter | Voir la pièce |
| 11 | TS6004-04-01 | Lame | Disponible | Voir la pièce |
| 12 | TS6003-04-13 | Plaque de centrage | Disponible | Voir la pièce |
| 13 | AS25-47-7 | Anneau | Disponible | Voir la pièce |
| 14 | AS25-52-7 | Anneau | Disponible | Voir la pièce |
| 15 | 70611784 | Roulement | Non reliée | |
| 16 | 6250 25-52-15 | Roulement | Non reliée | |
| 16 | 6250 25-52-15 | Roulement | Non reliée | |
| 17 | 70611000 | Circlips | Disponible | Voir la pièce |
| 18 | 70611002 | Circlips | Nous contacter | Voir la pièce |
| 19 | 70611004 | Circlips | Nous contacter | Voir la pièce |
| 20 | 70611046 | Ressort | Disponible | Voir la pièce |
| 21 | 70611044 | Ressort | Disponible | Voir la pièce |
| 22 | 70611042 | Clavette | Non reliée | |
| 23 | 70611014 | Goupille | Nous contacter | Voir la pièce |
| 24 | 70611076 | Rondelle | Nous contacter | Voir la pièce |
| 25 | 70611040 | Ecrou | Disponible | Voir la pièce |
| 26 | 70611372 | Rondelle | Non reliée | |
| 27 | 70611088 | Vis | Nous contacter | Voir la pièce |
| 27 | 70611088 | Vis | Nous contacter | Voir la pièce |
| 28 | 70611102 | Vis | Disponible | Voir la pièce |
| 29 | 70611084 | Bouchon | Nous contacter | Voir la pièce |

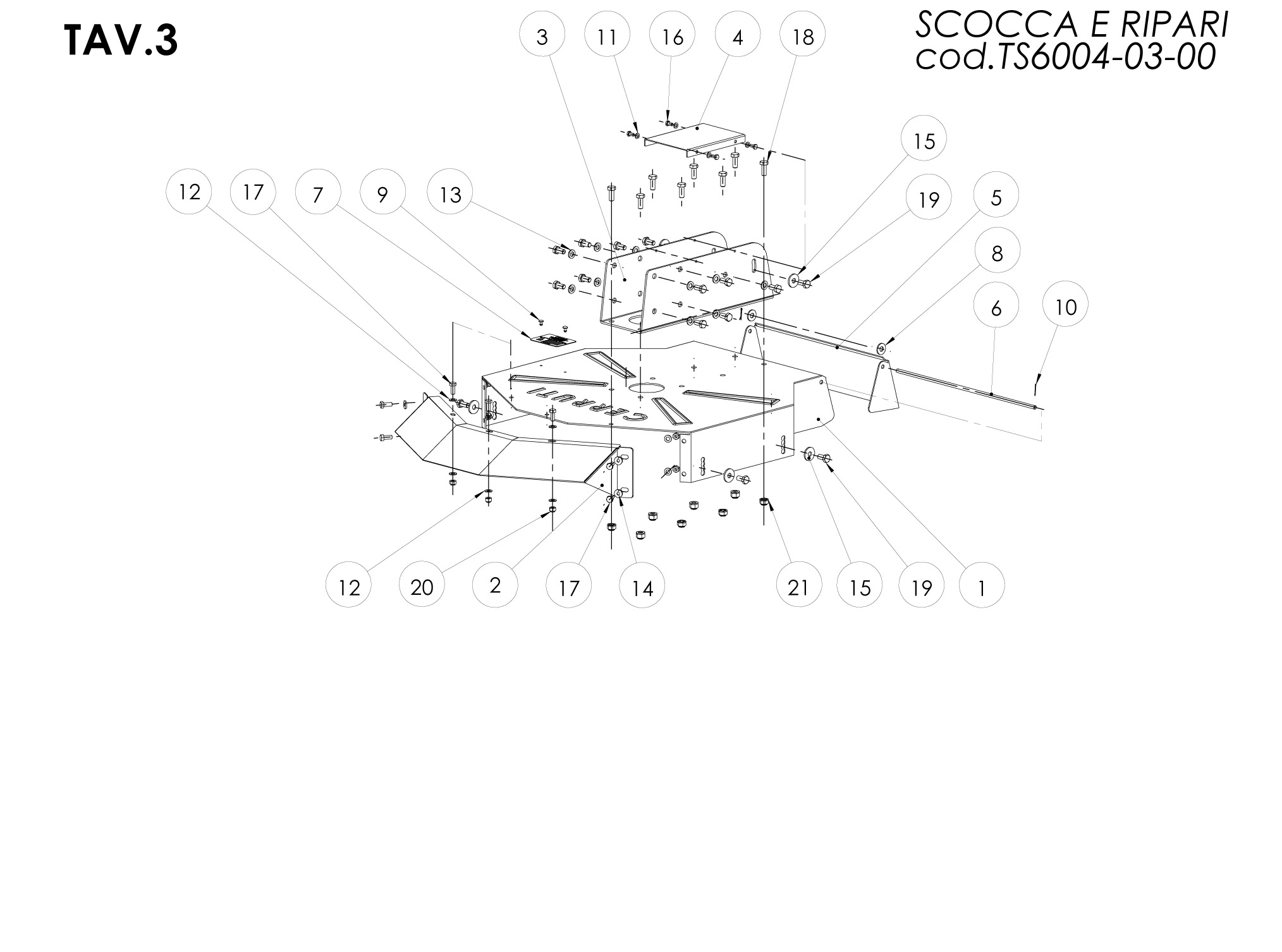

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS6004-03-01 | Carter | Non reliée | |
| 2 | TS6004-01-02 | Carter av. | Non reliée | |
| 3 | TS6003-01-03 | Support | Non reliée | |
| 4 | TS6003-01-04 | Couvercle | Non reliée | |
| 5 | TS6004-03-02 | Carter ar. | Disponible | Voir la pièce |
| 6 | TS6004-03-03 | Axe ar. | Disponible | Voir la pièce |
| 7 | TN8000-05 | Plaquette | Non reliée | |
| 8 | TN6200-01-17 | Rondelle | Non reliée | |
| 9 | CN0158-04-06 | Rivet | Nous contacter | Voir la pièce |
| 10 | 70611012 | Goupille | Nous contacter | Voir la pièce |
| 11 | NC3401-06-00 | Rondelle | Nous contacter | Voir la pièce |
| 12 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 12 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 13 | NC3401-10-00 | Rondelle | Nous contacter | Voir la pièce |
| 14 | 70611060 | Rondelle | Nous contacter | Voir la pièce |
| 15 | 70611056 | Rondelle | Nous contacter | Voir la pièce |
| 15 | 70611056 | Rondelle | Nous contacter | Voir la pièce |
| 16 | NC3210-03-06 | Vis | Nous contacter | Voir la pièce |
| 17 | 70611008 | Vis | Non reliée | |
| 17 | 70611008 | Vis | Non reliée | |
| 18 | 70611090 | Vis | Disponible | Voir la pièce |
| 19 | 70611088 | Vis | Nous contacter | Voir la pièce |
| 19 | 70611088 | Vis | Nous contacter | Voir la pièce |
| 20 | 70611030 | Ecrou | Nous contacter | Voir la pièce |
| 21 | NC3150-10-00 | Ecrou | Nous contacter | Voir la pièce |

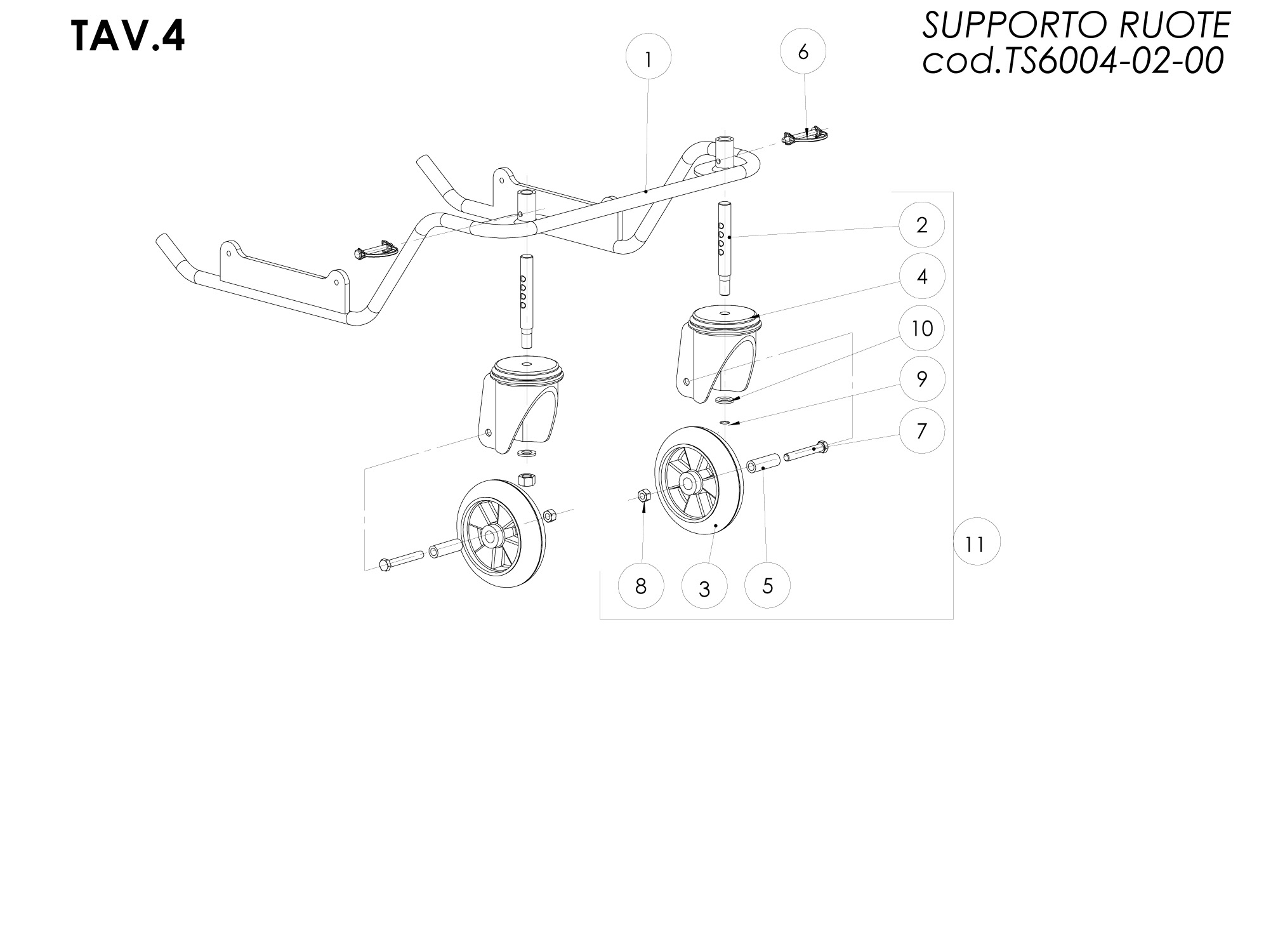

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS6004-01-05 | Support de roues | Non reliée | |
| 2 | TR1006-01-04 | Axe | Disponible | Voir la pièce |
| 3 | PM58B | Roue | Nous contacter | Voir la pièce |
| 4 | PVO-144B | Support de roue | Non reliée | |
| 5 | 144B | Entretoise | Disponible | Voir la pièce |
| 6 | 70611082 | Goupille | Disponible | Voir la pièce |
| 7 | 70611100 | Vis | Disponible | Voir la pièce |
| 8 | 70611036 | Ecrou | Disponible | Voir la pièce |
| 9 | 70611244 | Ecrou | Disponible | Voir la pièce |
| 10 | NC3401-16-00 | Rondelle | Disponible | Voir la pièce |

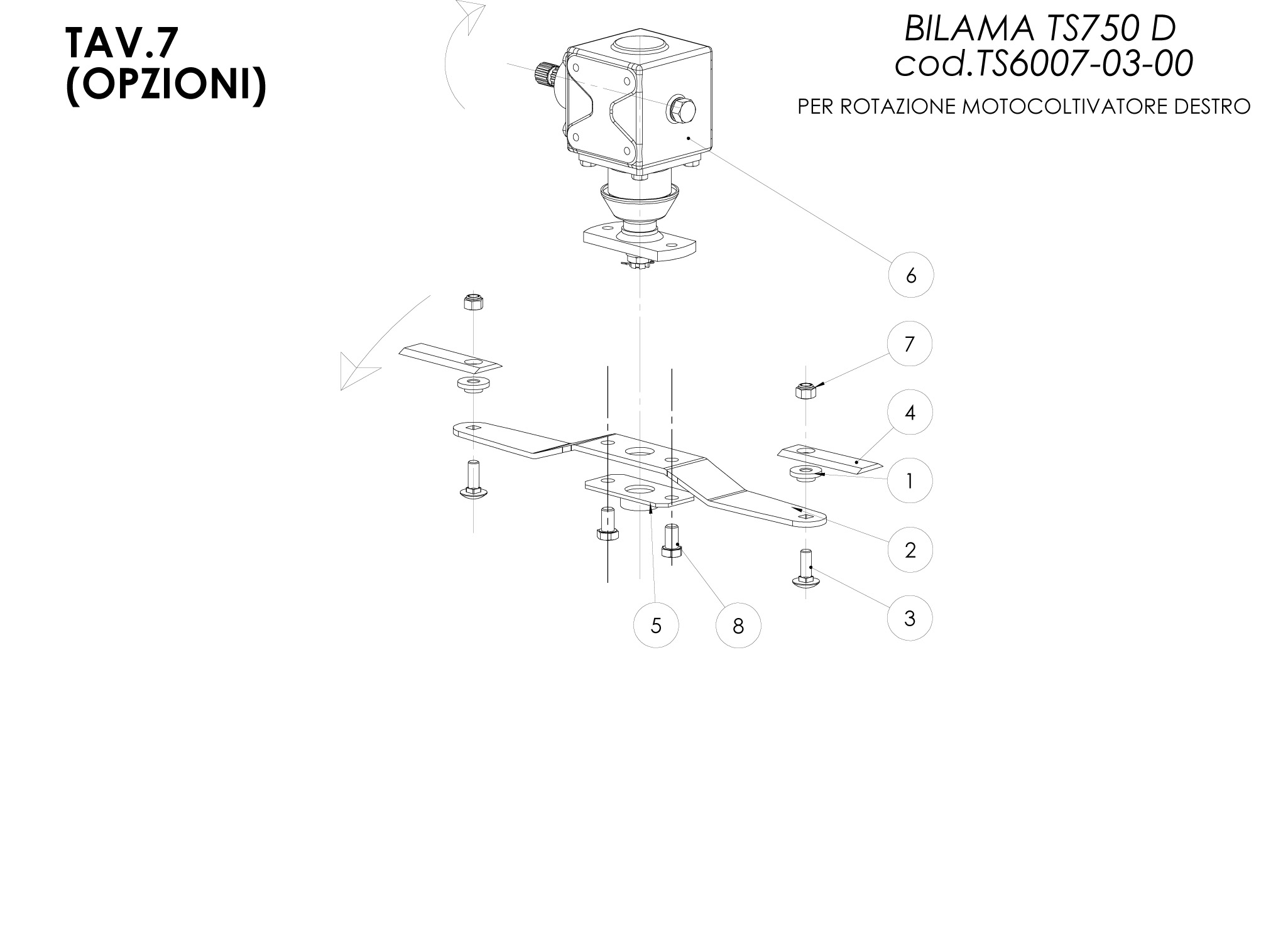

| 11 | 70611246 | Support complet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS3007-01-04 | Entretoise de lame | Non reliée | |
| 2 | TS6007-03-01 | Porte lame | Disponible | Voir la pièce |
| 3 | TS6007-02-02 | Vis | Disponible | Voir la pièce |
| 4 | TS6007-02-06 | Lame | Disponible | Voir la pièce |
| 5 | TS6003-04-13 | Plaque de centrage | Disponible | Voir la pièce |
| 6 | TS6003-04-00 | Boitier avec frein | Disponible | Voir la pièce |
| 7 | NC3150-12-00 | Ecrou | Disponible | Voir la pièce |
| 8 | 70611102 | Vis | Disponible | Voir la pièce |
