Vue Éclatée TR 650 DP
Retrouvez les pièces détachées, références et repères disponibles pour TR 650 DP.

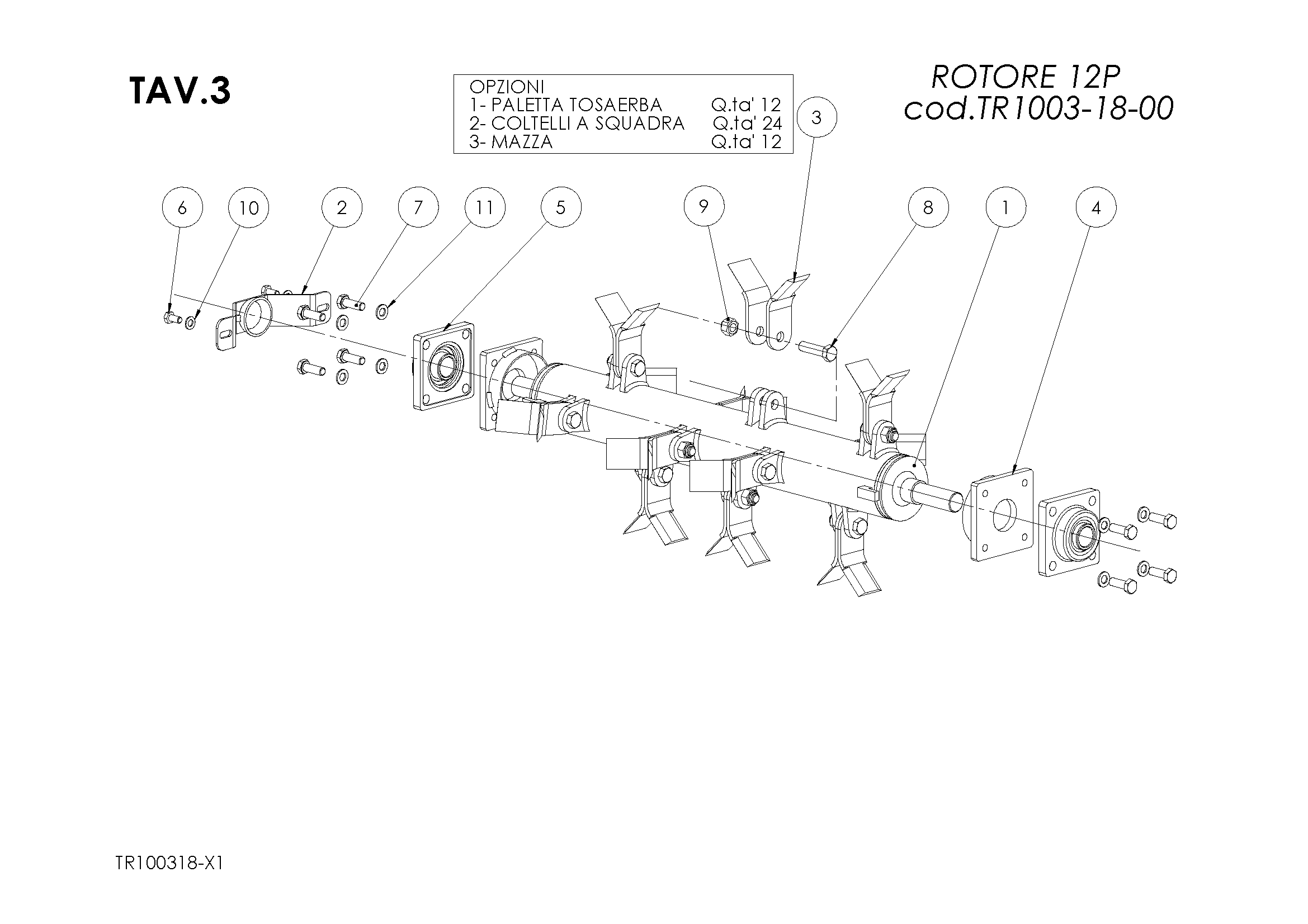

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TR1003-18-01 | Rotor porte-lame | Non reliée | |
| 2 | TR1002-03-006 | Etrier lateral | Non reliée | |
| 3 | TR1002-03-024 | Couteau | Disponible | Voir la pièce |
| 4 | TR1004-01-011 | Plaque interne | Non reliée | |
| 5 | FY25 TF-SKF | Support | Disponible | Voir la pièce |
| 6 | 70611106 | Vis | Nous contacter | Voir la pièce |
| 7 | NC3210-05-08 | Vis | Nous contacter | Voir la pièce |
| 8 | 70611098 | Vis | Disponible | Voir la pièce |
| 9 | NC3150-12-00 | Ecrou | Disponible | Voir la pièce |
| 10 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 11 | NC3401-10-00 | Rondelle | Nous contacter | Voir la pièce |

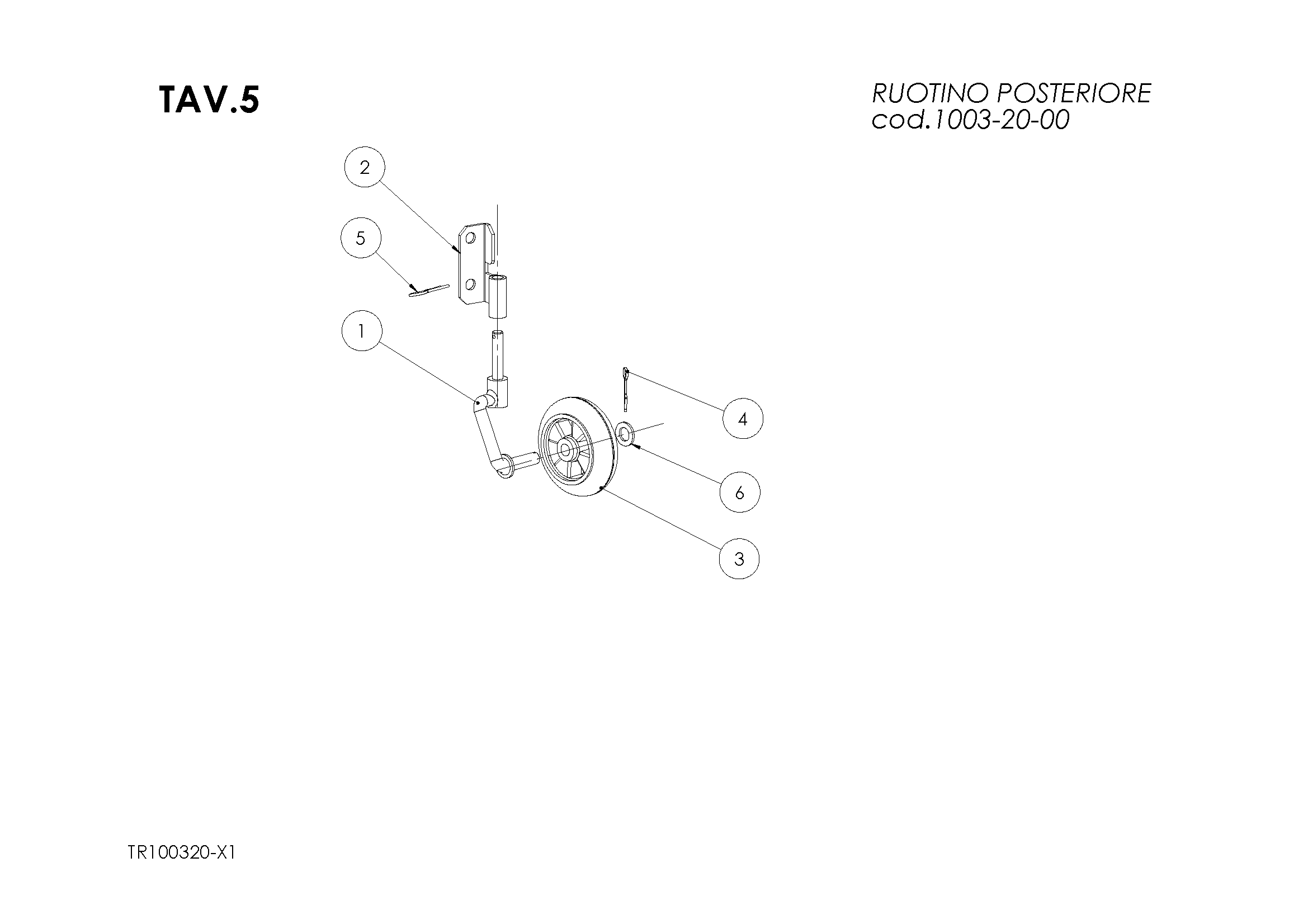

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TR1002-02-011 | Support roue | Disponible | Voir la pièce |
| 2 | TR1002-02-13 | Porte roue | Disponible | Voir la pièce |
| 3 | FH2336-16-56 | Roue | Disponible | Voir la pièce |
| 4 | NA3020-05-15 | Goupille | Nous contacter | Voir la pièce |
| 5 | NA3032-05-02 | Goupille | Disponible | Voir la pièce |
| 6 | 70611064 | Rondelle plate | Nous contacter | Voir la pièce |

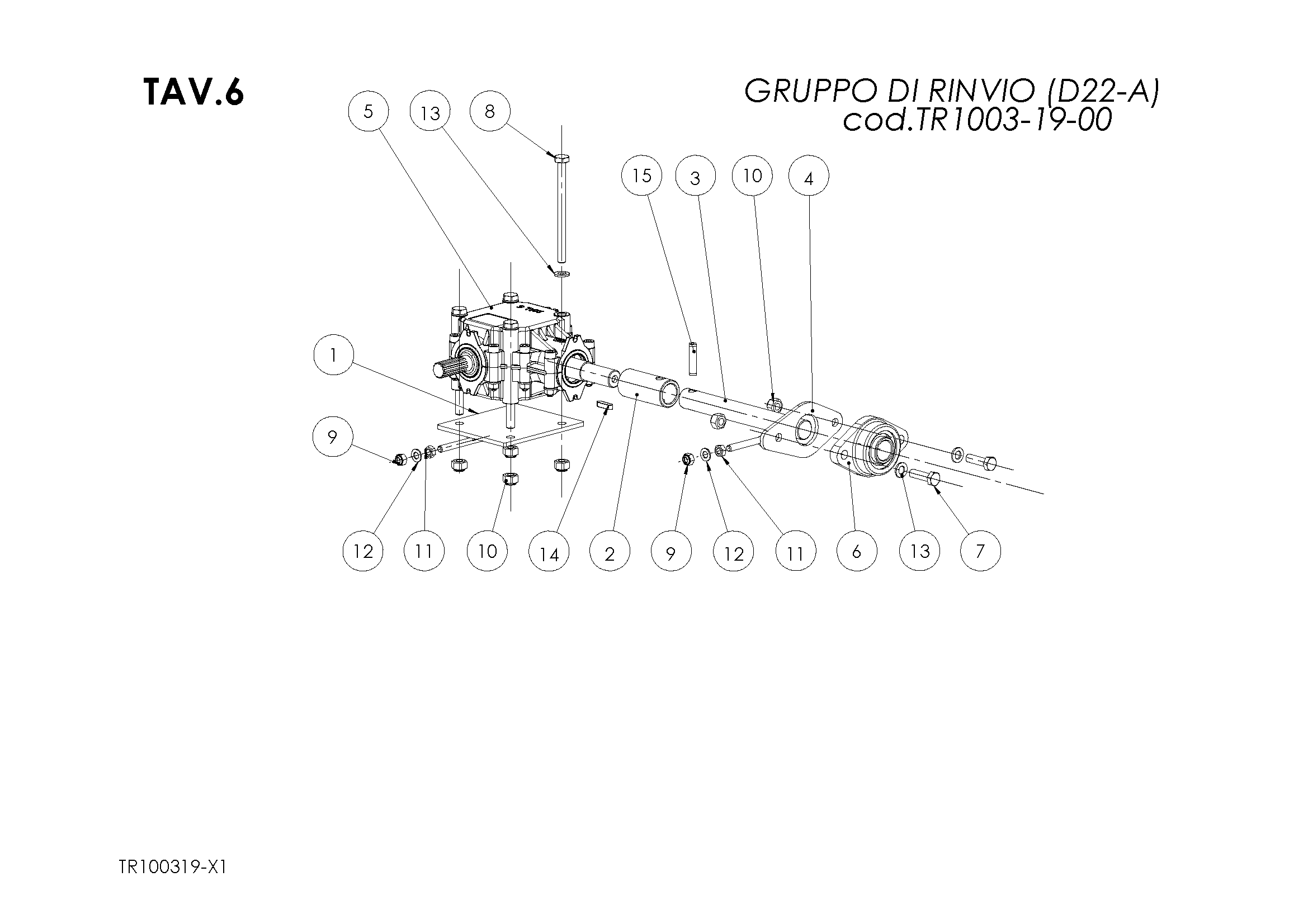

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TR1002-01-003 | Plaque renvoi | Non reliée | |
| 2 | TR1002-01-006 | Douille | Disponible | Voir la pièce |
| 3 | TR1003-01-006 | Arbre transmission | Disponible | Voir la pièce |
| 4 | TR1004-01-006 | Flasque | Nous contacter | Voir la pièce |
| 5 | FB5060-10-02 | Etrier renvoi | Disponible | Voir la pièce |
| 6 | CN3780-12-04 | Support | Disponible | Voir la pièce |
| 7 | 70611094 | Vis | Nous contacter | Voir la pièce |
| 8 | NC3260-06-28 | Vis | Nous contacter | Voir la pièce |
| 9 | 70611030 | Ecrou | Nous contacter | Voir la pièce |
| 9 | 70611030 | Ecrou | Nous contacter | Voir la pièce |
| 10 | NC3101-08-00 | Ecrou | Nous contacter | Voir la pièce |
| 10 | NC3101-08-00 | Ecrou | Nous contacter | Voir la pièce |
| 11 | NC3101-08-00 | Ecrou | Nous contacter | Voir la pièce |
| 11 | NC3101-08-00 | Ecrou | Nous contacter | Voir la pièce |
| 12 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 12 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 13 | NC3401-10-00 | Rondelle | Nous contacter | Voir la pièce |
| 13 | NC3401-10-00 | Rondelle | Nous contacter | Voir la pièce |
| 14 | NA6010-04-08 | Clavette | Disponible | Voir la pièce |
| 15 | NC3750-12-18 | Goupille elastique | Disponible | Voir la pièce |

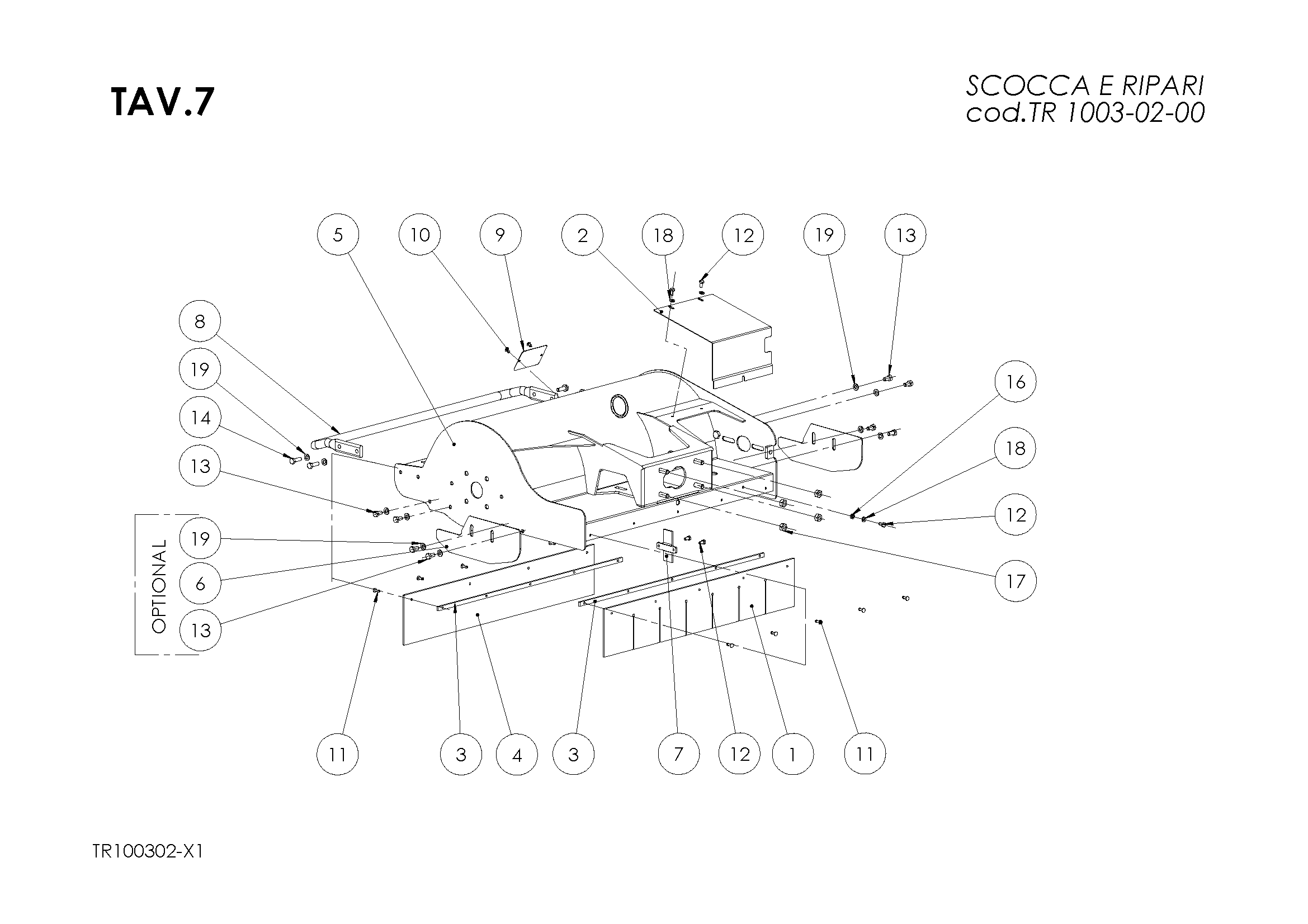

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TR1003-01-004 | Bavette | Disponible | Voir la pièce |
| 2 | TR1003-01-005 | Carter transmission | Non reliée | |
| 3 | TR1003-01-008 | Fixation bavette | Disponible | Voir la pièce |
| 3 | TR1003-01-008 | Fixation bavette | Disponible | Voir la pièce |
| 4 | TR1003-01-009 | Bavette | Disponible | Voir la pièce |
| 5 | TR1003-01-015 | Coque | Non reliée | |
| 6 | TR1002-01-013 | Patin | Non reliée | |
| 7 | TR1004-01-003 | Tôle | Non reliée | |
| 8 | TR1003-01-018 | Barre de protection | Non reliée | |
| 9 | TN8000-05 | Plaquette | Non reliée | |
| 10 | CN0158-04-06 | Rivet | Nous contacter | Voir la pièce |
| 11 | CN0158-04-12 | Rivet | Nous contacter | Voir la pièce |
| 11 | CN0158-04-12 | Rivet | Nous contacter | Voir la pièce |
| 12 | NC3210-03-06 | Vis | Nous contacter | Voir la pièce |
| 12 | NC3210-03-06 | Vis | Nous contacter | Voir la pièce |
| 12 | NC3210-03-06 | Vis | Nous contacter | Voir la pièce |
| 13 | NC3210-05-08 | Vis | Nous contacter | Voir la pièce |
| 13 | NC3210-05-08 | Vis | Nous contacter | Voir la pièce |
| 13 | NC3210-05-08 | Vis | Nous contacter | Voir la pièce |
| 14 | 70611108 | Vis | Nous contacter | Voir la pièce |
| 16 | NC3101-06-00 | Ecrou | Nous contacter | Voir la pièce |
| 17 | NC3101-10-00 | Ecrou | Nous contacter | Voir la pièce |
| 18 | NC3401-06-00 | Rondelle | Nous contacter | Voir la pièce |
| 18 | NC3401-06-00 | Rondelle | Nous contacter | Voir la pièce |
| 19 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 19 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 19 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
