Vue Éclatée TR 650 DA
Retrouvez les pièces détachées, références et repères disponibles pour TR 650 DA.

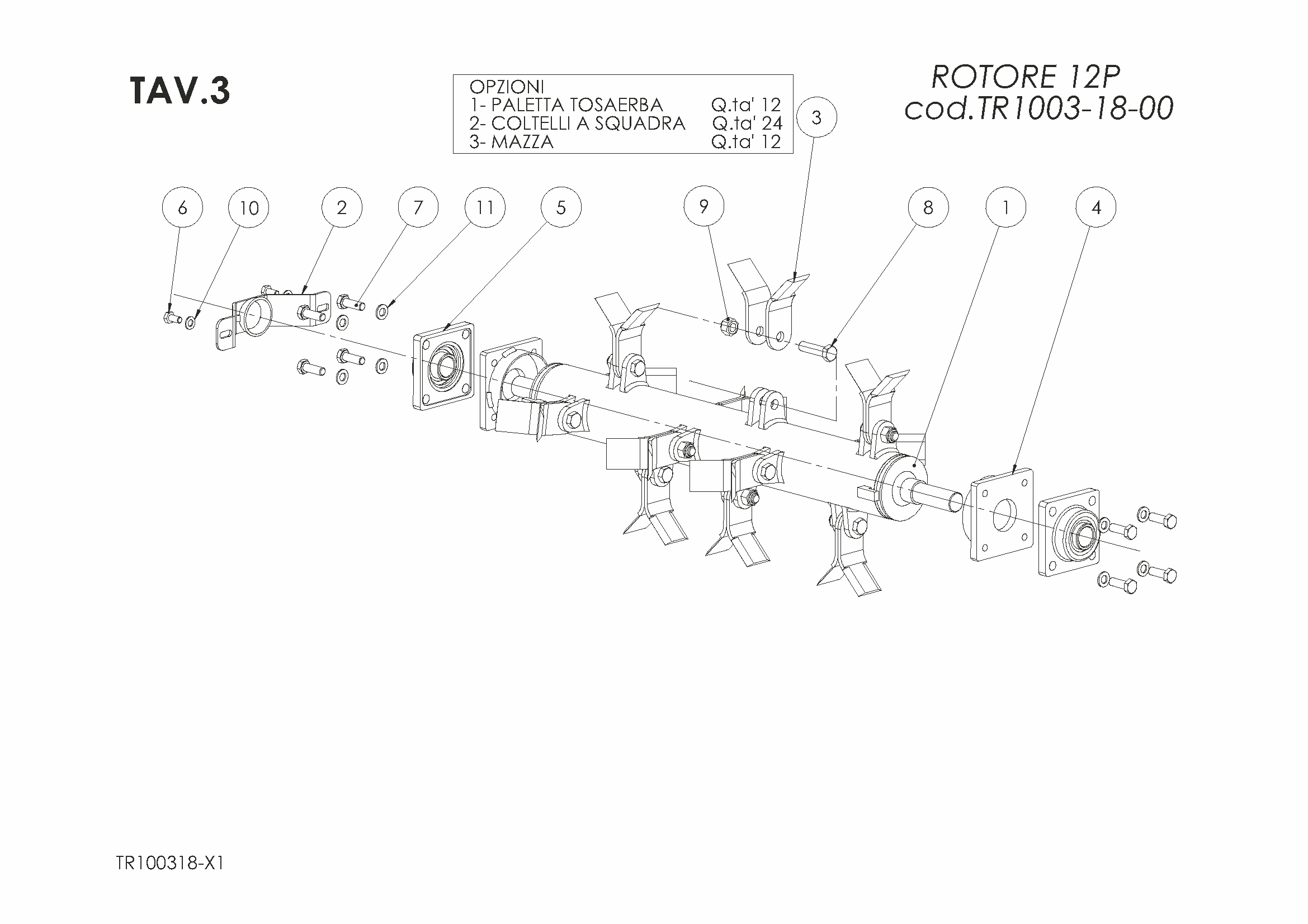

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TR1003-18-01 | Rotor porte-lame | Non reliée | |
| 2 | TR1002-03-006 | Etrier lateral | Non reliée | |
| 3 | TR1002-03-024 | Couteau | Disponible | Voir la pièce |
| 4 | TR1004-01-011 | Plaque interne | Non reliée | |
| 5 | FY25 TF-SKF | Support | Disponible | Voir la pièce |
| 6 | NC3210-05-08 | Vis | Nous contacter | Voir la pièce |
| 7 | NC3210-06-13 | Vis | Nous contacter | Voir la pièce |
| 8 | 70611098 | Vis | Disponible | Voir la pièce |
| 9 | NC3150-12-00 | Ecrou | Disponible | Voir la pièce |
| 10 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 11 | NC3401-10-00 | Rondelle | Nous contacter | Voir la pièce |

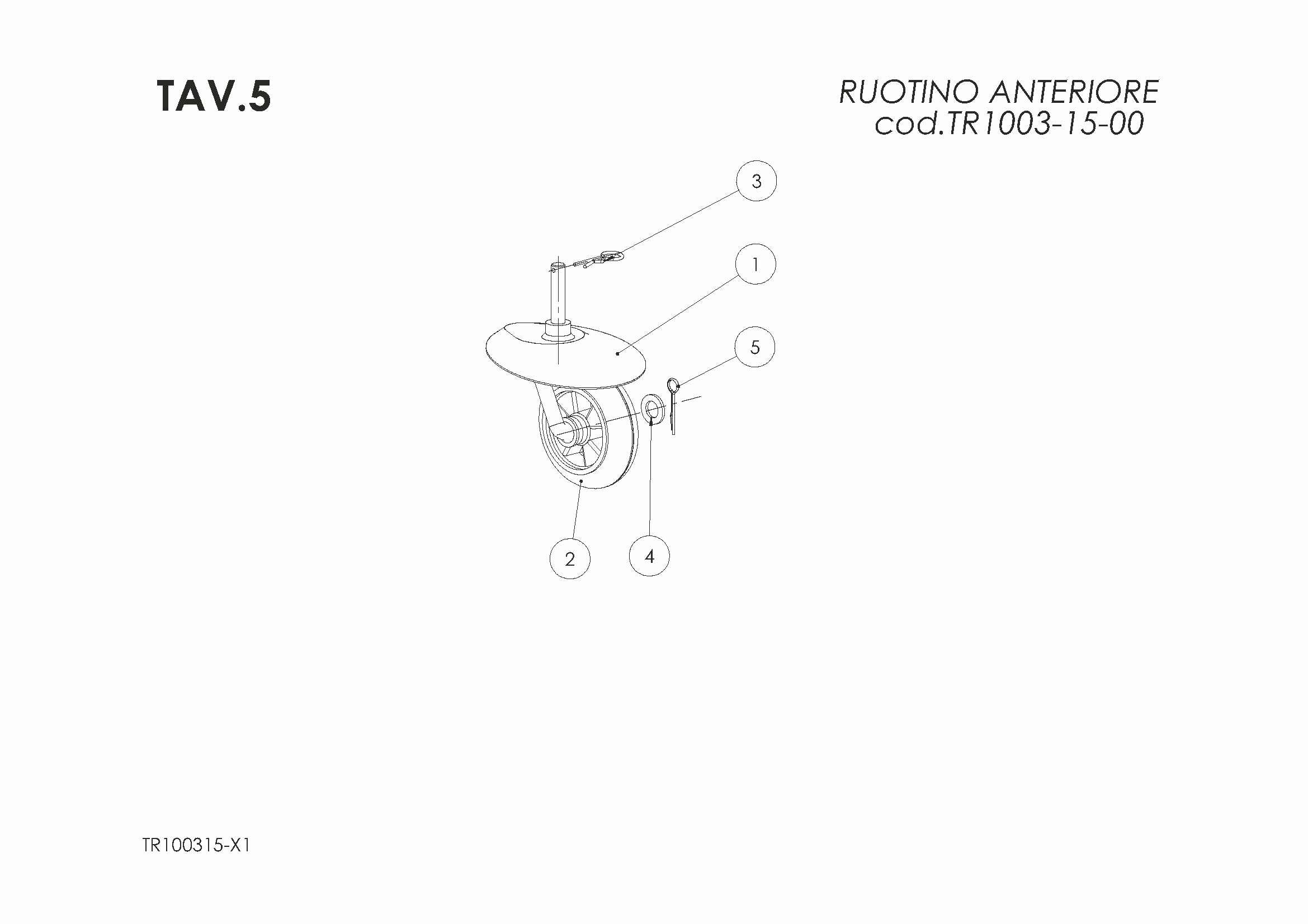

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TR1002-01-036 | Support roue | Disponible | Voir la pièce |
| 2 | FH2336-16-56 | Roue | Disponible | Voir la pièce |
| 3 | NA3032-05-02 | Goupille | Disponible | Voir la pièce |
| 4 | 70611064 | Rondelle plate | Nous contacter | Voir la pièce |
| 5 | NA3020-05-15 | Goupille | Nous contacter | Voir la pièce |

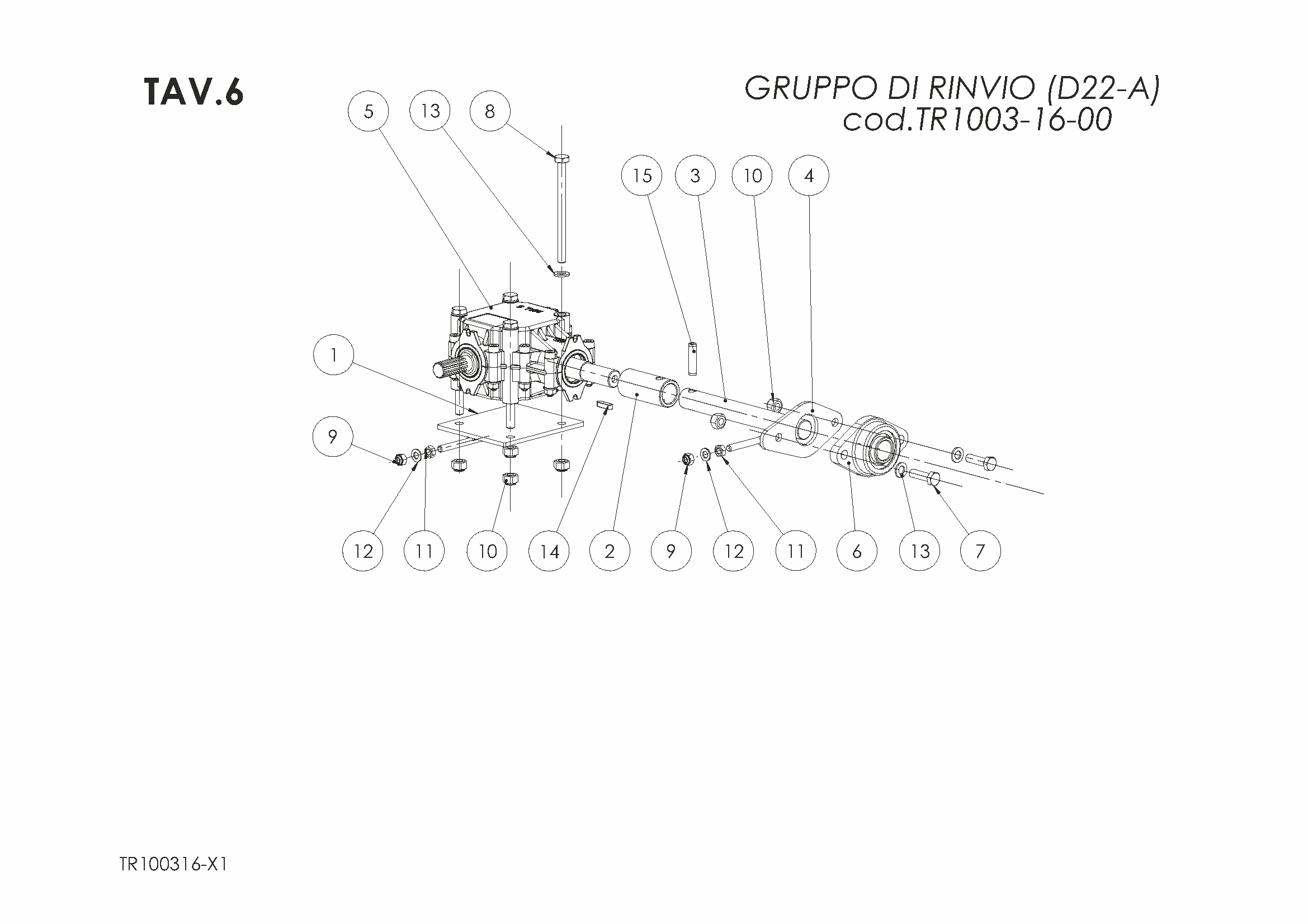

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TR1002-01-003 | Plaque renvoi | Non reliée | |
| 2 | TR1002-01-006 | Douille | Disponible | Voir la pièce |
| 3 | TR1003-01-006 | Arbre transmission | Disponible | Voir la pièce |
| 4 | TR1004-01-006 | Flasque | Nous contacter | Voir la pièce |
| 5 | 70611294 | Etrier renvoi | Nous contacter | Voir la pièce |
| 6 | CN3780-12-04 | Support | Disponible | Voir la pièce |
| 7 | 70611094 | Vis | Nous contacter | Voir la pièce |
| 8 | NC3260-06-28 | Vis | Nous contacter | Voir la pièce |
| 9 | 70611030 | Ecrou | Nous contacter | Voir la pièce |
| 9 | 70611030 | Ecrou | Nous contacter | Voir la pièce |
| 10 | 70611026 | Ecrou | Nous contacter | Voir la pièce |
| 10 | 70611026 | Ecrou | Nous contacter | Voir la pièce |
| 11 | NC3101-08-00 | Ecrou | Nous contacter | Voir la pièce |
| 11 | NC3101-08-00 | Ecrou | Nous contacter | Voir la pièce |
| 12 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 12 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 13 | NC3401-10-00 | Rondelle | Nous contacter | Voir la pièce |
| 13 | NC3401-10-00 | Rondelle | Nous contacter | Voir la pièce |
| 14 | NA6010-04-08 | Clavette | Disponible | Voir la pièce |
| 15 | NC3750-12-18 | Goupille elastique | Disponible | Voir la pièce |

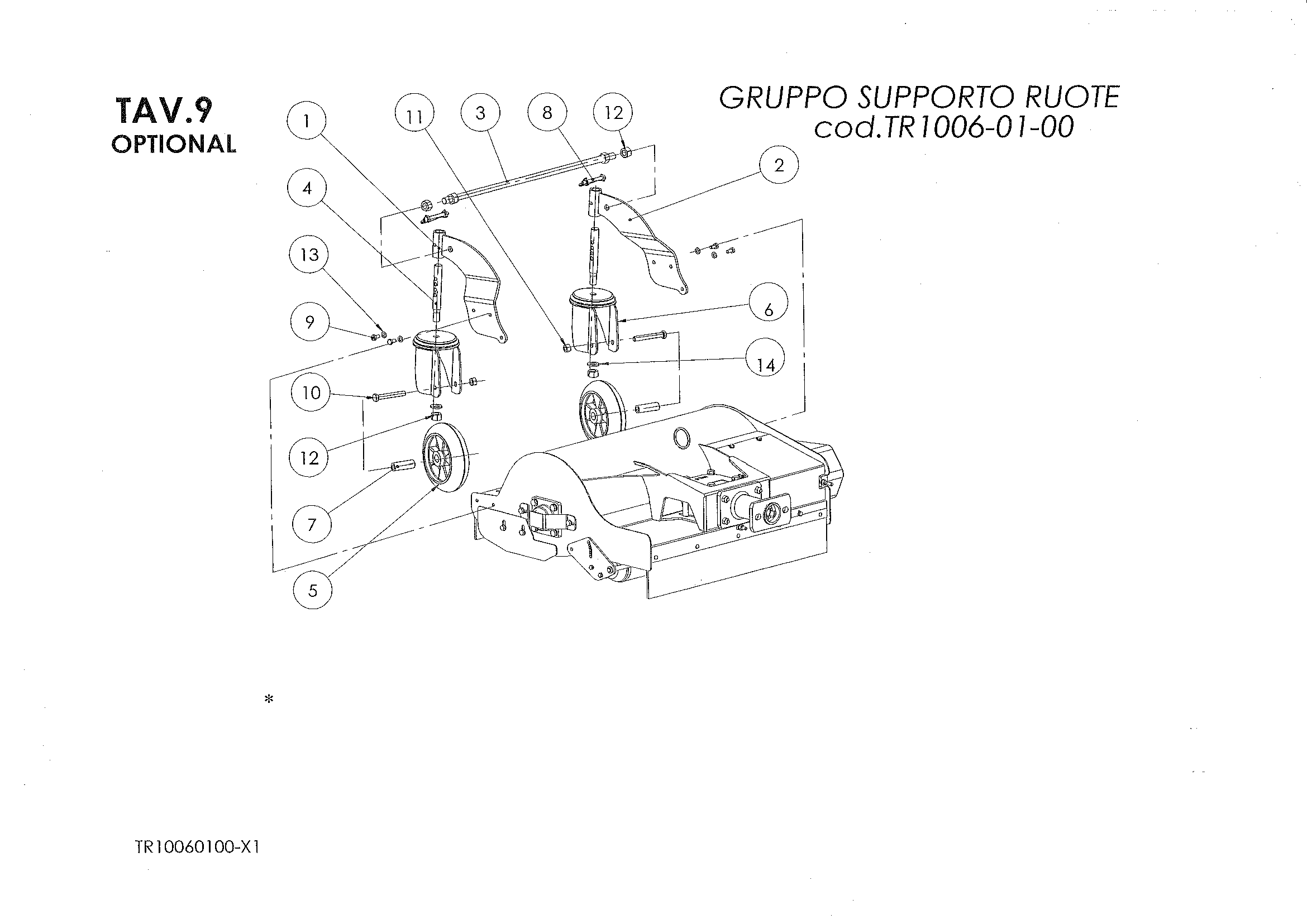

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| * | 70611246 | Support complet | Disponible | Voir la pièce |
| 1 | TR1006-01-01 | Support gauche | Nous contacter | Voir la pièce |
| 2 | TR1006-01-02 | Support droit | Nous contacter | Voir la pièce |
| 3 | TR1006-01-03 | Axe transversal | Nous contacter | Voir la pièce |
| 4 | TR1006-01-04 | Axe | Disponible | Voir la pièce |
| 5 | FH2336-16-58 | Roue | Nous contacter | Voir la pièce |
| 6 | FH2330-10-58 | Chappe de roue | Nous contacter | Voir la pièce |
| 7 | FH2330-10-50 | Support de roue | Nous contacter | Voir la pièce |
| 8 | FA1020-13-69 | Entretoise | Disponible | Voir la pièce |
| 9 | NC3210-05-08 | Vis | Nous contacter | Voir la pièce |
| 10 | NC3260-07-24 | Vis | Nous contacter | Voir la pièce |
| 11 | NC3101-12-00 | Ecrou | Disponible | Voir la pièce |
| 12 | NC3101-16-00 | Ecrou | Nous contacter | Voir la pièce |
| 12 | NC3101-16-00 | Ecrou | Nous contacter | Voir la pièce |
| 13 | NC3401-08-00 | Rondelle | Disponible | Voir la pièce |
| 14 | NC3401-16-00 | Rondelle | Disponible | Voir la pièce |
