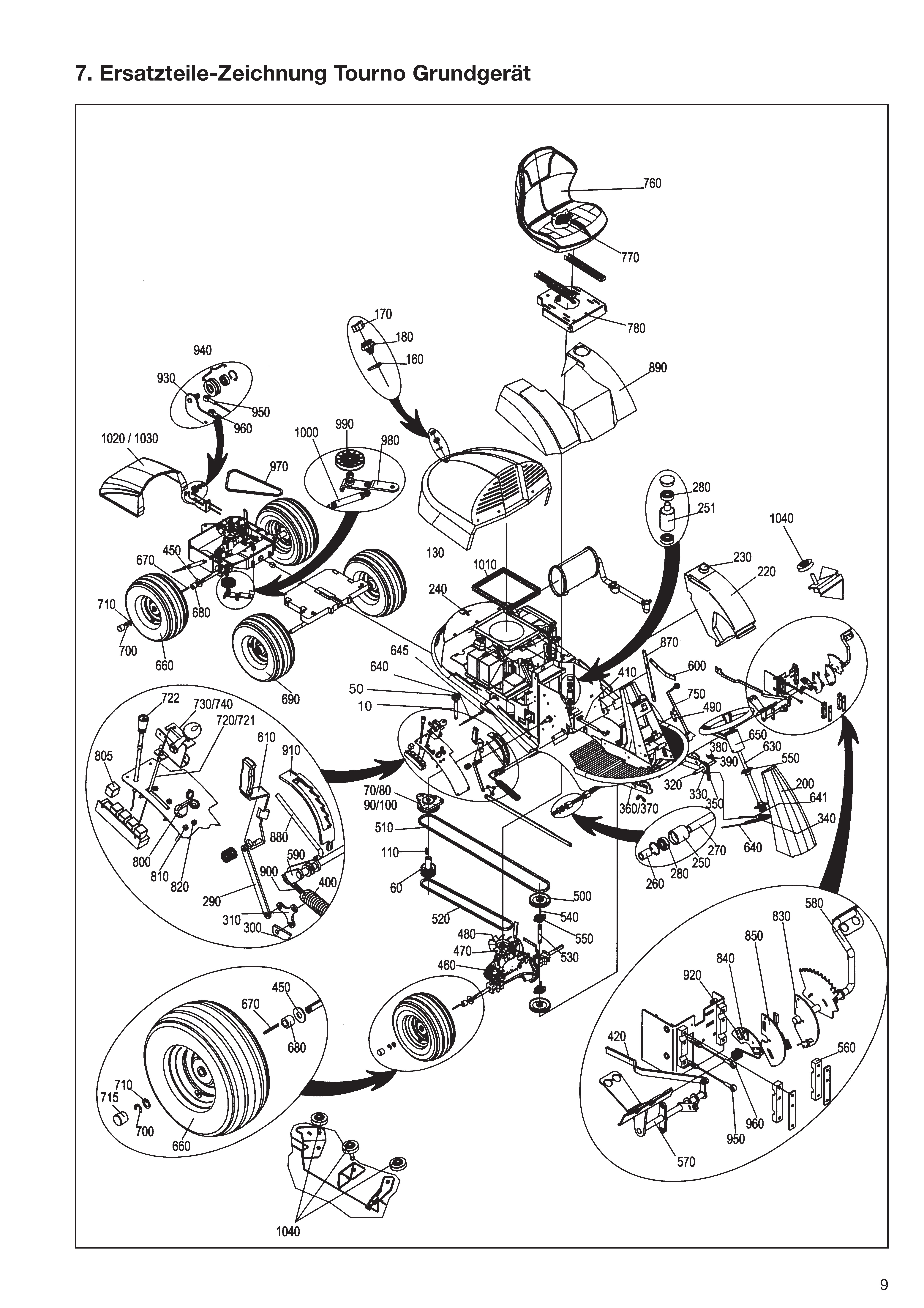

Vue Éclatée TOURNO COMPACT-TOURNO DE LUXE
Retrouvez les pièces détachées, références et repères disponibles pour TOURNO COMPACT-TOURNO DE LUXE.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 10 | 9958102 | Boulon de direction | Disponible | Voir la pièce |
| 50 | 9958072 | Roulement | Disponible | Voir la pièce |
| 60 | 9958104 | Poulie d | Disponible | Voir la pièce |
| 70 | 9958105 | Embrayage | Disponible | Voir la pièce |
| 80 | 9958106 | Embrayage élec. | Disponible | Voir la pièce |
| 90 | 9958107 | Roulement | Disponible | Voir la pièce |
| 100 | 9958108 | Entretoise | Disponible | Voir la pièce |
| 110 | 9958109 | Clavette | Disponible | Voir la pièce |
| 130 | 9958374 | Capot moteur | Disponible | Voir la pièce |
| 160 | 9958175 | Crochet | Disponible | Voir la pièce |
| 170 | 9958176 | Bouton | Disponible | Voir la pièce |
| 180 | 9958177 | Logement | Disponible | Voir la pièce |
| 200 | 9958376 | Capot colonne direction av. | Disponible | Voir la pièce |
| 220 | 9958377 | Réservoir | Disponible | Voir la pièce |
| 230 | 9958112 | Bouchon | Disponible | Voir la pièce |
| 240 | 9958178 | Goupille | Disponible | Voir la pièce |
| 250 | 9952025 | Poulie tendeur | Disponible | Voir la pièce |
| 251 | 9958162 | Poulie tendeur | Disponible | Voir la pièce |
| 260 | 9958228 | Douille courte | Disponible | Voir la pièce |
| 270 | 9958229 | Douille longue | Disponible | Voir la pièce |
| 280 | 9958114 | Roulement | Disponible | Voir la pièce |
| 280 | 9958114 | Roulement | Disponible | Voir la pièce |
| 290 | 9958161 | Barre longue | Disponible | Voir la pièce |
| 300 | 69502-01-018 | Barre courte | Disponible | Voir la pièce |
| 310 | 69501-01-031 | Tôle | Disponible | Voir la pièce |
| 320 | 69501-01-002 | Boulon | Disponible | Voir la pièce |
| 330 | 9958279 | Poulie de chaine | Disponible | Voir la pièce |
| 340 | 9958120 | Chaine direction | Disponible | Voir la pièce |
| 350 | 9958306 | Chaine plateau | Disponible | Voir la pièce |
| 360 | 9958122 | Douille relevage coupe | Disponible | Voir la pièce |
| 370 | 9958274 | Cadre de maintien | Disponible | Voir la pièce |
| 380 | 9958188 | Boulon | Disponible | Voir la pièce |
| 390 | 9958189 | Bouchon | Disponible | Voir la pièce |
| 400 | 9958123 | Ressort | Disponible | Voir la pièce |
| 410 | 9958186 | Amortisseur | Disponible | Voir la pièce |
| 420 | 69401-01-011 | Tige de commande | Disponible | Voir la pièce |
| 450 | 9958124 | Rondelle | Disponible | Voir la pièce |
| 450 | 9958124 | Rondelle | Disponible | Voir la pièce |
| 460 | 9958090 | Transmission | Disponible | Voir la pièce |
| 470 | 9958092 | Ventilateur | Disponible | Voir la pièce |
| 480 | 9958278 | Poulie | Disponible | Voir la pièce |
| 490 | 9957020 | Ressort | Disponible | Voir la pièce |
| 500 | 9959011 | Poulie | Disponible | Voir la pièce |
| 510 | 9958336 | Courroie | Disponible | Voir la pièce |
| 520 | 9958082 | Courroie transmission | Disponible | Voir la pièce |
| 530 | 9959019 | Arbre | Disponible | Voir la pièce |
| 540 | 9959020 | Clavette | Disponible | Voir la pièce |
| 550 | 9958127 | Brides | Disponible | Voir la pièce |
| 550 | 9958127 | Brides | Disponible | Voir la pièce |
| 560 | 9958307 | Coussinet | Disponible | Voir la pièce |
| 570 | 9958308 | Pedale mav/mar | Disponible | Voir la pièce |
| 580 | 9958309 | Pedale relevage | Disponible | Voir la pièce |
| 590 | 69401-07 | Suspension à ressort | Disponible | Voir la pièce |
| 600 | 69601-15 | Levier blocage pédale | Disponible | Voir la pièce |
| 610 | 9958311 | Levier de relevage | Disponible | Voir la pièce |
| 630 | 9958312 | Colonne direction | Disponible | Voir la pièce |
| 640 | 9958387 | Câble direction droit | Disponible | Voir la pièce |
| 640 | 9958387 | Câble direction droit | Disponible | Voir la pièce |
| 641 | 9958388 | Câble direction gauche | Disponible | Voir la pièce |
| 645 | D234A | Ressort | Disponible | Voir la pièce |
| 650 | - | N | Non reliée | |
| 660 | 9958134 | Roue avant | Disponible | Voir la pièce |
| 660 | 9958134 | Roue avant | Disponible | Voir la pièce |
| 670 | 9958135 | Clavette | Disponible | Voir la pièce |
| 670 | 9958135 | Clavette | Disponible | Voir la pièce |
| 680 | 9958136 | Entretoise | Disponible | Voir la pièce |
| 680 | 9958136 | Entretoise | Disponible | Voir la pièce |
| 690 | 9958184 | Roue arrière | Disponible | Voir la pièce |
| 700 | 9958164 | Clips | Disponible | Voir la pièce |
| 700 | 9958164 | Clips | Disponible | Voir la pièce |
| 710 | 9958234 | Rondelle sécurité | Disponible | Voir la pièce |
| 710 | 9958234 | Rondelle sécurité | Disponible | Voir la pièce |
| 715 | 9958275 | Capuchon de roue | Disponible | Voir la pièce |
| 720 | 9958313 | Commande gaz b et s | Disponible | Voir la pièce |
| 721 | 9958391 | Commande gaz honda | Disponible | Voir la pièce |
| 722 | 9958340 | Câble starter honda | Disponible | Voir la pièce |
| 730 | 9958314 | Levier gaz | Disponible | Voir la pièce |
| 740 | 9958315 | Bouton de levier gaz | Disponible | Voir la pièce |
| 750 | 69601-15 | Levier blocage pédale | Disponible | Voir la pièce |
| 760 | 9958379 | Siège | Disponible | Voir la pièce |
| 770 | 9958238 | Contacteur de siège | Disponible | Voir la pièce |
| 780 | 9958317 | Support de siège | Disponible | Voir la pièce |
| 800 | 9958241 | Contacteur à clé | Disponible | Voir la pièce |
| 805 | 9958281 | Relais | Disponible | Voir la pièce |
| 810 | 9958140 | Diode verte | Disponible | Voir la pièce |
| 820 | 9958141 | Diode rouge | Disponible | Voir la pièce |
| 840 | 9958320 | Tôle | Disponible | Voir la pièce |
| 850 | 9958321 | Plaque de relais | Disponible | Voir la pièce |
| 870 | 9958323 | Rail | Disponible | Voir la pièce |
| 880 | 9958324 | Boulon | Disponible | Voir la pièce |
| 890 | 9958380 | Capot central | Disponible | Voir la pièce |
| 900 | 9958326 | Chaine de liaison | Disponible | Voir la pièce |
| 910 | 9958327 | Crantage hauteur de coupe | Disponible | Voir la pièce |
| 920 | - | N | Non reliée | |
| 930 | 9958269 | Poulie | Disponible | Voir la pièce |
| 940 | 9958243 | Poulie + rlt + clips | Disponible | Voir la pièce |
| 950 | 9958242 | Câble mar. | Disponible | Voir la pièce |
| 950 | 9958242 | Câble mar. | Disponible | Voir la pièce |
| 960 | 9958245 | Câble mav. | Disponible | Voir la pièce |
| 960 | 9958245 | Câble mav. | Disponible | Voir la pièce |
| 970 | 9958270 | Courroie | Disponible | Voir la pièce |
| 980 | 9958247 | Levier de serrage | Disponible | Voir la pièce |
| 990 | 9958248 | Poulie tendeur | Disponible | Voir la pièce |
| 1000 | 9941644 | Ressort | Disponible | Voir la pièce |
| 1010 | 9958381 | Protection | Disponible | Voir la pièce |
| 1020 | 9958352 | Protection arrière | Disponible | Voir la pièce |
| 1030 | 9958383 | Carter de transmission | Disponible | Voir la pièce |
| 1040 | 9958389 | Poulie | Disponible | Voir la pièce |
| 1040 | 9958389 | Poulie | Disponible | Voir la pièce |

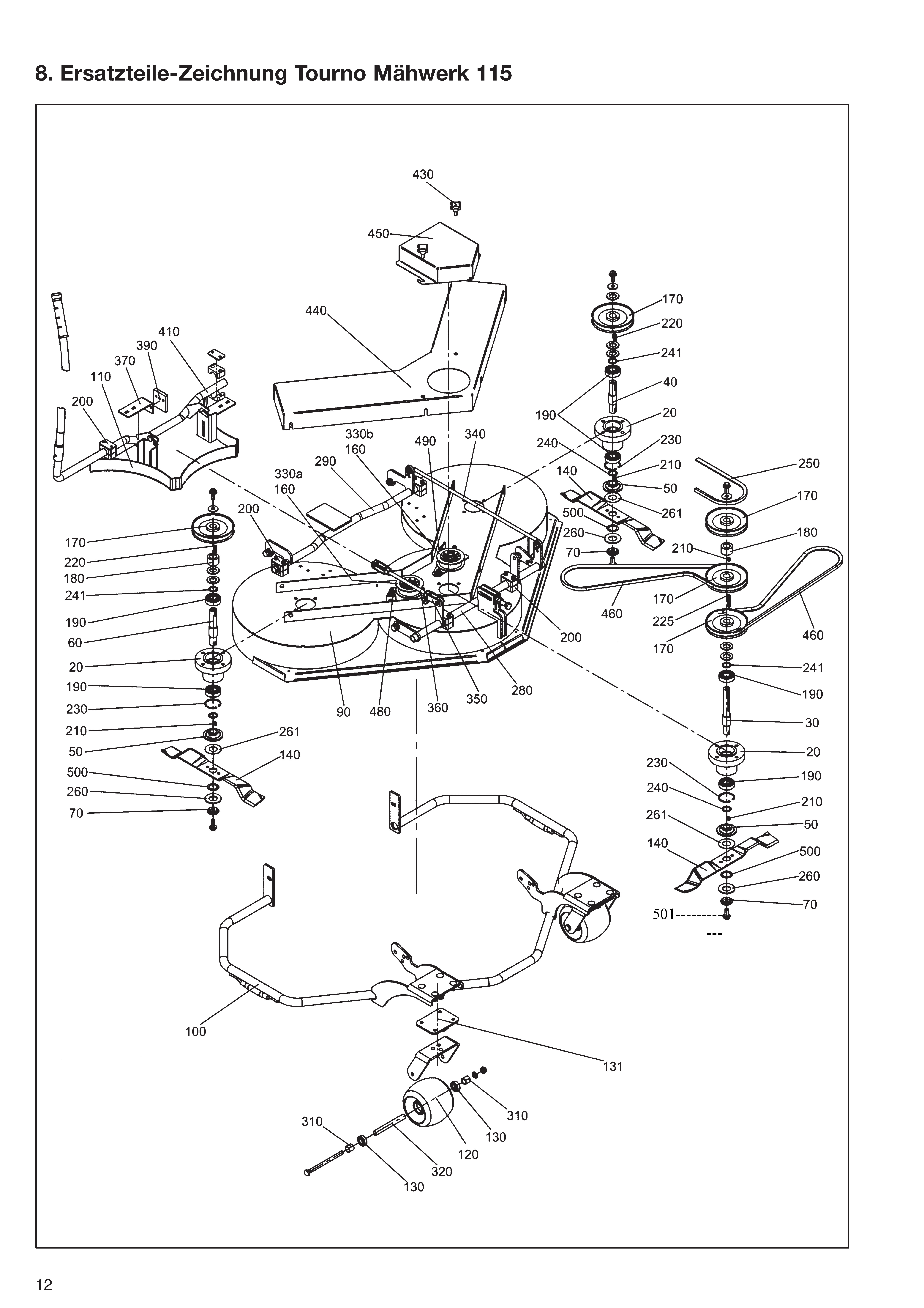

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 20 | 9959000 | Palier | Disponible | Voir la pièce |
| 20 | 9959000 | Palier | Disponible | Voir la pièce |
| 20 | 9959000 | Palier | Disponible | Voir la pièce |
| 30 | 9958084 | Arbre de lame | Disponible | Voir la pièce |
| 40 | 9958085 | Arbre de lame | Disponible | Voir la pièce |
| 50 | 9958201 | Entraineur | Disponible | Voir la pièce |
| 50 | 9958201 | Entraineur | Disponible | Voir la pièce |
| 50 | 9958201 | Entraineur | Disponible | Voir la pièce |
| 60 | 69504-170-013 | Arbre de lame | Disponible | Voir la pièce |
| 70 | 9958202 | Rondelle | Disponible | Voir la pièce |
| 70 | 9958202 | Rondelle | Disponible | Voir la pièce |
| 70 | 9958202 | Rondelle | Disponible | Voir la pièce |
| 90 | 69504-160 | Carter de coupe 115 | Disponible | Voir la pièce |
| 100 | 69502-162 | Cadre de carter | Disponible | Voir la pièce |
| 110 | 9959002 | Cale ejection | Disponible | Voir la pièce |
| 120 | 9958144 | Roulette de plateau | Disponible | Voir la pièce |
| 130 | 9958080 | Roulement | Disponible | Voir la pièce |
| 130 | 9958080 | Roulement | Disponible | Voir la pièce |
| 131 | 9957114 | Palier de roulette | Disponible | Voir la pièce |
| 140 | 9958216 | Lame | Disponible | Voir la pièce |
| 140 | 9958216 | Lame | Disponible | Voir la pièce |
| 140 | 9958216 | Lame | Disponible | Voir la pièce |
| 160 | 9958146 | Poulie tendeur | Disponible | Voir la pièce |
| 160 | 9958146 | Poulie tendeur | Disponible | Voir la pièce |
| 170 | 9959011 | Poulie | Disponible | Voir la pièce |
| 170 | 9959011 | Poulie | Disponible | Voir la pièce |
| 170 | 9959011 | Poulie | Disponible | Voir la pièce |
| 170 | 9959011 | Poulie | Disponible | Voir la pièce |
| 170 | 9959011 | Poulie | Disponible | Voir la pièce |
| 180 | 9959015 | Douille entretoise | Disponible | Voir la pièce |
| 180 | 9959015 | Douille entretoise | Disponible | Voir la pièce |
| 190 | 9958072 | Roulement | Disponible | Voir la pièce |
| 190 | 9958072 | Roulement | Disponible | Voir la pièce |
| 190 | 9958072 | Roulement | Disponible | Voir la pièce |
| 190 | 9958072 | Roulement | Disponible | Voir la pièce |
| 190 | 9958072 | Roulement | Disponible | Voir la pièce |
| 200 | 9958147 | Patte | Disponible | Voir la pièce |
| 200 | 9958147 | Patte | Disponible | Voir la pièce |
| 200 | 9958147 | Patte | Disponible | Voir la pièce |
| 210 | 9958086 | Clavette | Disponible | Voir la pièce |
| 210 | 9958086 | Clavette | Disponible | Voir la pièce |
| 210 | 9958086 | Clavette | Disponible | Voir la pièce |
| 210 | 9958086 | Clavette | Disponible | Voir la pièce |
| 220 | 9958149 | Clavette | Disponible | Voir la pièce |
| 220 | 9958149 | Clavette | Disponible | Voir la pièce |
| 225 | 9958116 | Clavette | Disponible | Voir la pièce |
| 230 | 9958165 | Clips | Disponible | Voir la pièce |
| 230 | 9958165 | Clips | Disponible | Voir la pièce |
| 230 | 9958165 | Clips | Disponible | Voir la pièce |
| 240 | 9958151 | Entraineur | Disponible | Voir la pièce |
| 240 | 9958151 | Entraineur | Disponible | Voir la pièce |
| 241 | 9958217 | Entraineur | Disponible | Voir la pièce |
| 241 | 9958217 | Entraineur | Disponible | Voir la pièce |
| 241 | 9958217 | Entraineur | Disponible | Voir la pièce |
| 250 | 9958213 | Courroie | Disponible | Voir la pièce |
| 260 | 9958219 | Coupelle | Disponible | Voir la pièce |
| 260 | 9958219 | Coupelle | Disponible | Voir la pièce |
| 260 | 9958219 | Coupelle | Disponible | Voir la pièce |
| 261 | 9958218 | Disque | Disponible | Voir la pièce |
| 261 | 9958218 | Disque | Disponible | Voir la pièce |
| 261 | 9958218 | Disque | Disponible | Voir la pièce |
| 280 | 9958207 | Tube avant | Disponible | Voir la pièce |
| 290 | 9958208 | Tube arrière | Disponible | Voir la pièce |
| 310 | 9958156 | Entretoise courte | Disponible | Voir la pièce |
| 310 | 9958156 | Entretoise courte | Disponible | Voir la pièce |
| 320 | 9958157 | Entretoise longue | Disponible | Voir la pièce |
| 330A | 9959003 | Tendeur | Disponible | Voir la pièce |
| 330B | 9959004 | Tendeur | Disponible | Voir la pièce |
| 340 | 9959016 | Barre | Disponible | Voir la pièce |
| 350 | 9958220 | Chappe | Disponible | Voir la pièce |
| 360 | 9958198 | Barre | Disponible | Voir la pièce |
| 370 | 9959005 | Equerre | Disponible | Voir la pièce |
| 390 | 9959006 | Guidage | Disponible | Voir la pièce |
| 410 | 9959007 | Equerre règlage | Disponible | Voir la pièce |
| 430 | 9958159 | Vis | Disponible | Voir la pièce |
| 440 | 9959017 | Carter inférieur | Disponible | Voir la pièce |
| 450 | 9959018 | Carter supérieur | Disponible | Voir la pièce |
| 460 | 9957579 | Courroie | Disponible | Voir la pièce |
| 460 | 9957579 | Courroie | Disponible | Voir la pièce |
| 480 | 9958221 | Vis à oeillet | Disponible | Voir la pièce |
| 490 | 9959022 | Vis à oeillet | Disponible | Voir la pièce |
| 500 | 9950451 | Rondelle | Disponible | Voir la pièce |
| 500 | 9950451 | Rondelle | Disponible | Voir la pièce |
| 500 | 9950451 | Rondelle | Disponible | Voir la pièce |
| 501 | 9958089 | Vis de lame | Disponible | Voir la pièce |
