Vue Éclatée STV 3800 R
Retrouvez les pièces détachées, références et repères disponibles pour STV 3800 R.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002182304 | Tôle add. | Non reliée | |
| 2 | 3002000532 | Tôle protection | Non reliée | |
| 2 | 3002000532 | Tôle protection | Non reliée | |
| 3 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 4 | 0302020225 | Entretoise | Non reliée | |
| 5 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 6 | 0300210602 | ECROU | Non reliée | |
| 6 | 0300210602 | ECROU | Non reliée | |
| 6 | 0300210602 | ECROU | Non reliée | |
| 6 | 0300210602 | ECROU | Non reliée | |
| 7 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 8 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 8 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 8 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 9 | 3002210507 | Chassis | Nous contacter | Voir la pièce |
| 10 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 11 | 0300010834 | VIS | Disponible | Voir la pièce |
| 12 | 0300010817 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3001000057 | Réducteur | Nous contacter | Voir la pièce |
| 2 | 3001000050 | Pont complet | Nous contacter | Voir la pièce |
| 3 | 0340010105 | Poulie | Nous contacter | Voir la pièce |
| 4 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 5 | 0306030057 | Courroie | Non reliée | |
| 6 | 0304000303 | Guide courroie | Nous contacter | Voir la pièce |
| 7 | 0302020112 | Entretoise | Nous contacter | Voir la pièce |
| 8 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 9 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 10 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 10 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 12 | 0300210602 | ECROU | Non reliée | |
| 13 | 0300040801 | VIS | Disponible | Voir la pièce |
| 14 | 0300020605 | Vis | Disponible | Voir la pièce |
| 15 | 0300020604 | Vis | Disponible | Voir la pièce |
| 16 | 0300010837 | VIS | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0306050045 | Pignon | Disponible | Voir la pièce |
| 2 | 3002210308 | Carter | Nous contacter | Voir la pièce |
| 2 | 3002210308 | Carter | Nous contacter | Voir la pièce |
| 3 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 3 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 4 | 0306050016 | PIGNON | Nous contacter | Voir la pièce |
| 5 | 0306020026 | Chaine | Nous contacter | Voir la pièce |
| 6 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 6 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 7 | 0306010037 | Roulement | Disponible | Voir la pièce |
| 8 | 0303000026 | Entretoise | Disponible | Voir la pièce |
| 9 | 0300600604 | Insert | Disponible | Voir la pièce |
| 9 | 0300600604 | Insert | Disponible | Voir la pièce |
| 10 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 11 | 0300110604 | Vis | Nous contacter | Voir la pièce |
| 11 | 0300110604 | Vis | Nous contacter | Voir la pièce |
| 12 | 0300210602 | ECROU | Non reliée | |
| 12 | 0300210602 | ECROU | Non reliée | |
| 13 | 0303000029 | Entretoise | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0340000008 | Carter inf. | Disponible | Voir la pièce |
| 2 | 0340000007 | Carter sup. | Nous contacter | Voir la pièce |
| 3 | 0306050042 | Pignon | Nous contacter | Voir la pièce |
| 4 | 0302020113 | Entretoise | Nous contacter | Voir la pièce |
| 5 | 0306050041 | Pignon | Non reliée | |
| 6 | 0302010111 | Arbre | Disponible | Voir la pièce |
| 7 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 7 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 7 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 7 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 8 | 0306050040 | Pignon | Disponible | Voir la pièce |
| 9 | 0302010109 | Arbre | Nous contacter | Voir la pièce |
| 10 | 0343010004 | Joint | Disponible | Voir la pièce |
| 11 | 0306010040 | Roulement | Nous contacter | Voir la pièce |
| 12 | 0306010039 | Roulement | Nous contacter | Voir la pièce |
| 13 | 0301020018 | Goupille | Nous contacter | Voir la pièce |
| 14 | 3002000001 | Fourchette | Nous contacter | Voir la pièce |
| 15 | 0340000010 | Entretoise | Nous contacter | Voir la pièce |
| 15 | 0340000010 | Entretoise | Nous contacter | Voir la pièce |
| 16 | 0302010110 | Arbre | Disponible | Voir la pièce |
| 17 | 0306050044 | Pignon | Disponible | Voir la pièce |
| 18 | 0302010108 | Axe de poulie | Disponible | Voir la pièce |
| 19 | 0341000093 | Bouchon | Nous contacter | Voir la pièce |
| 19 | 0341000093 | Bouchon | Nous contacter | Voir la pièce |
| 20 | 0306050043 | Pignon | Disponible | Voir la pièce |
| 21 | 0343020002 | Joint | Nous contacter | Voir la pièce |
| 22 | 0343020003 | Joint | Nous contacter | Voir la pièce |
| 24 | 0300090303 | Vis | Nous contacter | Voir la pièce |
| 25 | 0340000009 | Sélection vitesse | Disponible | Voir la pièce |
| 26 | 0300090403 | VIS | Disponible | Voir la pièce |
| 27 | 0300090405 | VIS | Nous contacter | Voir la pièce |
| 28 | 0305020015 | Ressort | Disponible | Voir la pièce |
| 29 | 3001000058 | Tôle selecteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 3 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 7 | 0300010807 | VIS | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002210201 | Tendeur | Nous contacter | Voir la pièce |
| 2 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 3 | 0305020005 | Ressort | Disponible | Voir la pièce |
| 4 | 0302020020 | Entretoise | Disponible | Voir la pièce |
| 5 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 6 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 6 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 7 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 8 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 9 | 0300011205 | Vis | Disponible | Voir la pièce |
| 10 | 0300011003 | VIS | Disponible | Voir la pièce |
| 11 | 3002210506 | Guidon | Disponible | Voir la pièce |
| 12 | 0341000068 | Poignée | Nous contacter | Voir la pièce |
| 13 | 0308020052 | Câble embr. | Nous contacter | Voir la pièce |
| 14 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 15 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 16 | 0303000023 | RONDELLE CRANTEE | Nous contacter | Voir la pièce |
| 17 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 18 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 19 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 20 | 0300010606 | VIS | Disponible | Voir la pièce |

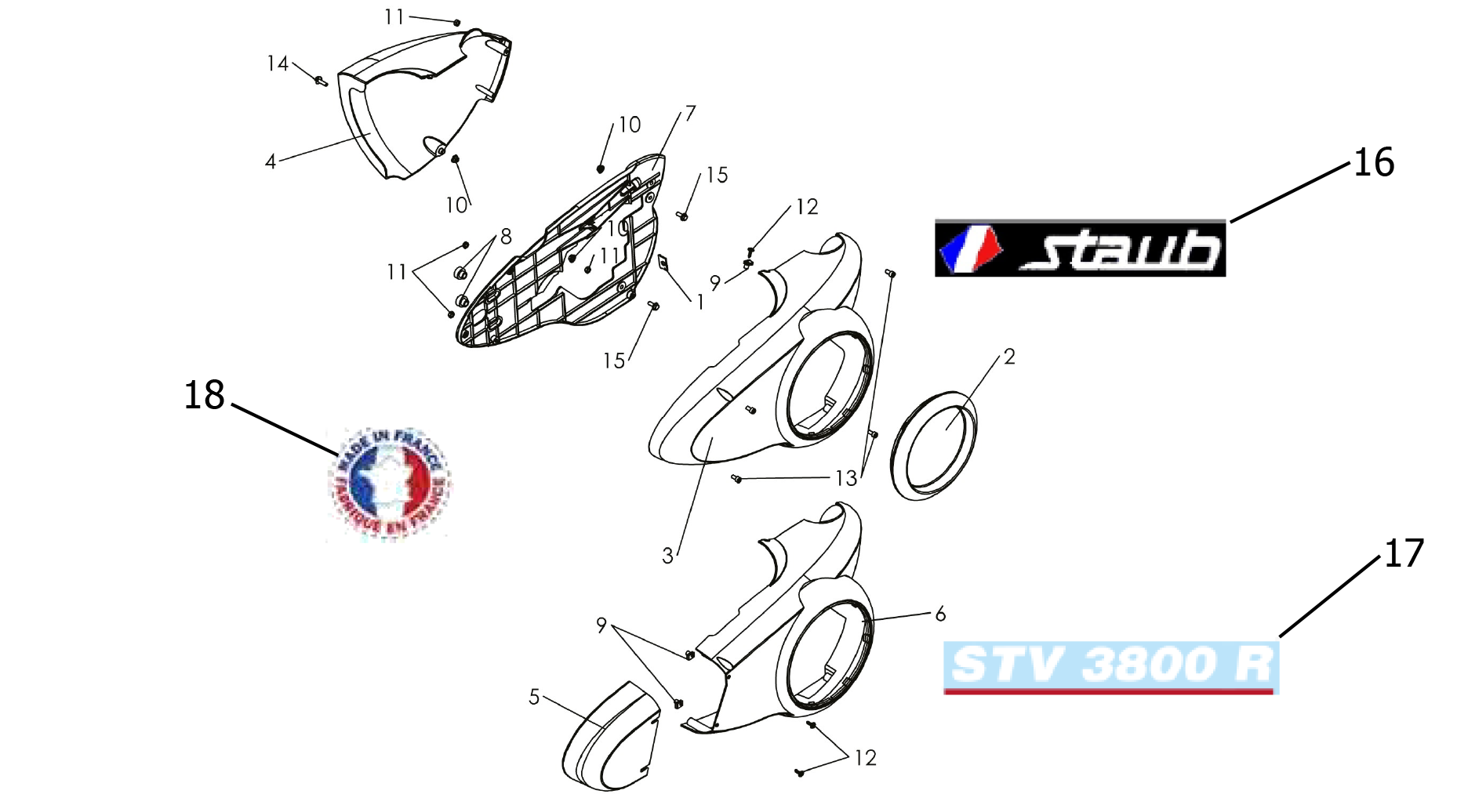

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3003210010 | Bouchon | Nous contacter | Voir la pièce |
| 2 | 0340010130 | Disque | Non reliée | |
| 3 | 0340010134 | Capot courroie | Non reliée | |
| 4 | 0340010133 | Capot droit | Non reliée | |
| 5 | 0340010178 | Trappe | Non reliée | |
| 6 | 0340010177 | Capot | Non reliée | |
| 7 | 0340010109 | Cache intérieur | Disponible | Voir la pièce |
| 8 | 0302020111 | Entretoise | Nous contacter | Voir la pièce |
| 9 | 0301050003 | CLIP | Disponible | Voir la pièce |
| 9 | 0301050003 | CLIP | Disponible | Voir la pièce |
| 10 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 10 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 11 | 0300260602 | Ecrou | Non reliée | |
| 11 | 0300260602 | Ecrou | Non reliée | |
| 12 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 12 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 13 | 0300020608 | VIS | Disponible | Voir la pièce |
| 14 | 0300010610 | VIS | Disponible | Voir la pièce |
| 15 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 15 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 16 | 0503010026 | LOGO STAUB CAPOT | Non reliée | |
| 17 | 0503130079 | AUTOCOLLANT STV3800 R | Non reliée | |
| 18 | 0503000095 | LOGO France | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 2 | 0308040050 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 3 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 4 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 5 | 0300210602 | ECROU | Non reliée | |
| 6 | 0300080610 | VIS | Disponible | Voir la pièce |
| 7 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 8 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 9 | 0330062001 | INTERUPTEUR | Nous contacter | Voir la pièce |
| 10 | 3001000055 | Commande vitesse | Non reliée | |
| 11 | 0503010315 | Etiquette | Nous contacter | Voir la pièce |
| 12 | 0340000012 | Coque | Nous contacter | Voir la pièce |
| 13 | 0340000011 | Pommeau | Nous contacter | Voir la pièce |
| 14 | 0308010012 | Câble vitesse | Disponible | Voir la pièce |
| 15 | 0300120404 | Vis | Nous contacter | Voir la pièce |
| 16 | 0300020608 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002210305 | Support | Disponible | Voir la pièce |
| 1 | 3002210305 | Support | Disponible | Voir la pièce |
| 2 | 0309000033 | ROUE | Non reliée | |
| 3 | 0305010015 | RESSORT | Disponible | Voir la pièce |
| 4 | 0302020116 | Entretoise | Disponible | Voir la pièce |
| 5 | 0302020103 | Entretoise | Disponible | Voir la pièce |
| 6 | 0302020081 | Entretoise | Nous contacter | Voir la pièce |
| 7 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 8 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 9 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 10 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 12 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 13 | 0300011007 | VIS | Disponible | Voir la pièce |
| 14 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 15 | 0300010802 | Vis | Disponible | Voir la pièce |
| 16 | 0300011401 | VIS | Disponible | Voir la pièce |
| 17 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 18 | 0300011015 | VIS | Disponible | Voir la pièce |
| 19 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 20 | 3002000322 | Support | Nous contacter | Voir la pièce |
| 21 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320010020 | Fraise départ double gauche | Nous contacter | Voir la pièce |
| 2 | 0320010019 | Fraise départ double droite | Nous contacter | Voir la pièce |
| 3 | 0320010008 | Fraise add gauche | Nous contacter | Voir la pièce |
| 3 | 0320010008 | Fraise add gauche | Nous contacter | Voir la pièce |
| 4 | 0320010007 | Fraise add droite | Nous contacter | Voir la pièce |
| 4 | 0320010007 | Fraise add droite | Nous contacter | Voir la pièce |
| 5 | 0320010006 | Fraise départ simple droite | Nous contacter | Voir la pièce |
| 6 | 0320010005 | Fraise départ simple gauche | Nous contacter | Voir la pièce |
| 7 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 7 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 8 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 10 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 12 | 0300011009 | VIS | Disponible | Voir la pièce |
| 13 | 0300010819 | VIS | Disponible | Voir la pièce |
| 13 | 0300010819 | VIS | Disponible | Voir la pièce |
| 14 | 0001000030 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 15 | 0001000029 | COUTEAU DROIT | Disponible | Voir la pièce |
