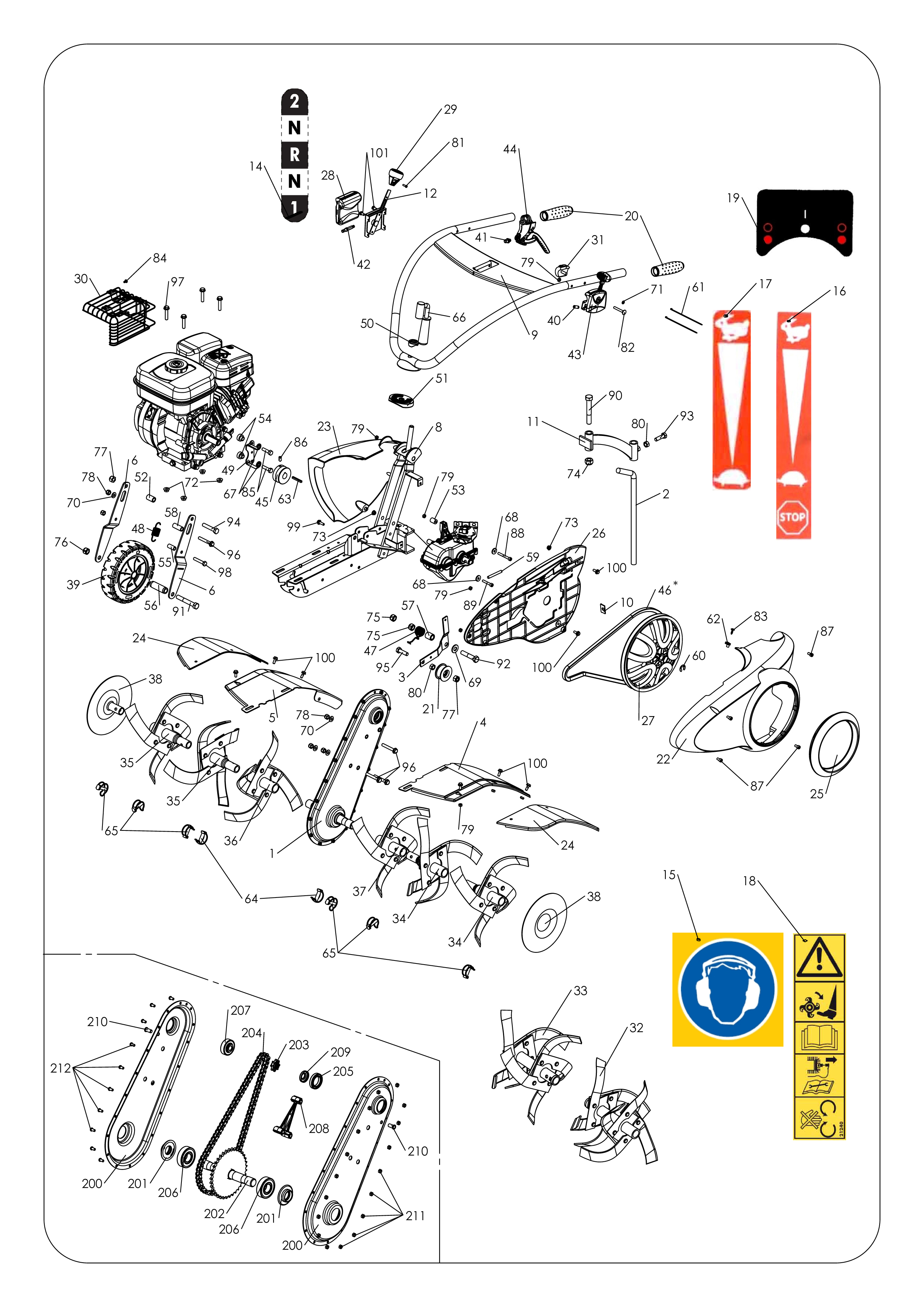

Vue Éclatée STV 3600
Retrouvez les pièces détachées, références et repères disponibles pour STV 3600.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3001000050 | Pont complet | Nous contacter | Voir la pièce |
| 2 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
| 3 | 3002210201 | Tendeur | Nous contacter | Voir la pièce |
| 4 | 3002210504 | Protection aile gauche | Nous contacter | Voir la pièce |
| 5 | 3002210503 | Protection aile droite | Nous contacter | Voir la pièce |
| 6 | 3002210305 | Support | Disponible | Voir la pièce |
| 6 | 3002210305 | Support | Disponible | Voir la pièce |
| 8 | 3002210507 | Chassis | Nous contacter | Voir la pièce |
| 9 | 3002210506 | Guidon | Disponible | Voir la pièce |
| 10 | 3003210010 | Bouchon | Nous contacter | Voir la pièce |
| 11 | 3002000322 | Support | Nous contacter | Voir la pièce |
| 12 | 3001000055 | Commande vitesse | Non reliée | |
| 13 | 3001000049 | Boite de vitesse | Nous contacter | Voir la pièce |
| 14 | 0503010315 | Etiquette | Nous contacter | Voir la pièce |
| 15 | 0503000077 | Etiquette "Securité" | Nous contacter | Voir la pièce |
| 16 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 17 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 18 | 0503000036 | Etiquette "Sécurité" | Nous contacter | Voir la pièce |
| 19 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 20 | 0341000068 | Poignée | Nous contacter | Voir la pièce |
| 21 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 22 | 0340010134 | Capot courroie | Non reliée | |
| 23 | 0340010133 | Capot droit | Non reliée | |
| 24 | 0340010135 | Ens. ext tôle protection | Non reliée | |
| 24 | 0340010135 | Ens. ext tôle protection | Non reliée | |
| 25 | 0340010130 | Disque | Non reliée | |
| 26 | 0340010109 | Cache intérieur | Disponible | Voir la pièce |
| 27 | 0340010105 | Poulie | Nous contacter | Voir la pièce |
| 28 | 0340000012 | Coque | Nous contacter | Voir la pièce |
| 29 | 0340000011 | Pommeau | Nous contacter | Voir la pièce |
| 30 | 0330032001 | Grille échap. | Nous contacter | Voir la pièce |
| 31 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 32 | 0320010020 | Fraise départ double gauche | Nous contacter | Voir la pièce |
| 33 | 0320010019 | Fraise départ double droite | Nous contacter | Voir la pièce |
| 34 | 0320010008 | Fraise add gauche | Nous contacter | Voir la pièce |
| 34 | 0320010008 | Fraise add gauche | Nous contacter | Voir la pièce |
| 35 | 0320010007 | Fraise add droite | Nous contacter | Voir la pièce |
| 35 | 0320010007 | Fraise add droite | Nous contacter | Voir la pièce |
| 36 | 0320010006 | Fraise départ simple droite | Nous contacter | Voir la pièce |
| 37 | 0320010005 | Fraise départ simple gauche | Nous contacter | Voir la pièce |
| 38 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 38 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 39 | 0309000033 | ROUE | Non reliée | |
| 40 | 0308040055 | Câble gaz 1150 mm | Disponible | Voir la pièce |
| 41 | 0308020052 | Câble embr. | Nous contacter | Voir la pièce |
| 42 | 0308010012 | Câble vitesse | Disponible | Voir la pièce |
| 43 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 44 | 0307010034 | Levier embr. | Disponible | Voir la pièce |
| 45 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 46 | 0306030057 | Courroie | Non reliée | |
| 47 | 0305020005 | Ressort | Disponible | Voir la pièce |
| 48 | 0305010015 | RESSORT | Disponible | Voir la pièce |
| 49 | 0304000303 | Guide courroie | Nous contacter | Voir la pièce |
| 50 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 51 | 0303000023 | RONDELLE CRANTEE | Nous contacter | Voir la pièce |
| 52 | 0302020116 | Entretoise | Disponible | Voir la pièce |
| 53 | 0302020112 | Entretoise | Nous contacter | Voir la pièce |
| 54 | 0302020010 | ENTRETOISE | Disponible | Voir la pièce |
| 54 | 0302020111 | Entretoise | Nous contacter | Voir la pièce |
| 55 | 0302020103 | Entretoise | Disponible | Voir la pièce |
| 56 | 0302020081 | Entretoise | Nous contacter | Voir la pièce |
| 57 | 0302020020 | Entretoise | Disponible | Voir la pièce |
| 58 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 59 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 60 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 61 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 62 | 0301050003 | CLIP | Disponible | Voir la pièce |
| 63 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 64 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 65 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 65 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 66 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 67 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 68 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 68 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 69 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 70 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 70 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 71 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 72 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 73 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 73 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 74 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 75 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 75 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 76 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 77 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 77 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 78 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 78 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 79 | 0300210602 | ECROU | Non reliée | |
| 79 | 0300210602 | ECROU | Non reliée | |
| 79 | 0300210602 | ECROU | Non reliée | |
| 79 | 0300210602 | ECROU | Non reliée | |
| 79 | 0300210602 | ECROU | Non reliée | |
| 80 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 80 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 81 | 0300120404 | Vis | Nous contacter | Voir la pièce |
| 82 | 0300080610 | VIS | Disponible | Voir la pièce |
| 83 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 84 | 0300080404 | Vis | Disponible | Voir la pièce |
| 85 | 0300060502 | Vis | Disponible | Voir la pièce |
| 86 | 0300040801 | VIS | Disponible | Voir la pièce |
| 87 | 0300020608 | VIS | Disponible | Voir la pièce |
| 87 | 0300020608 | VIS | Disponible | Voir la pièce |
| 88 | 0300020605 | Vis | Disponible | Voir la pièce |
| 89 | 0300020604 | Vis | Disponible | Voir la pièce |
| 90 | 0300011401 | VIS | Disponible | Voir la pièce |
| 91 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 92 | 0300011205 | Vis | Disponible | Voir la pièce |
| 93 | 0300011015 | VIS | Disponible | Voir la pièce |
| 94 | 0300011007 | VIS | Disponible | Voir la pièce |
| 95 | 0300011003 | VIS | Disponible | Voir la pièce |
| 96 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 96 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 97 | 0300010817 | VIS | Disponible | Voir la pièce |
| 98 | 0300010802 | Vis | Disponible | Voir la pièce |
| 99 | 0300010610 | VIS | Disponible | Voir la pièce |
| 100 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 100 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 100 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 100 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 101 | 0300010608 | VIS | Disponible | Voir la pièce |
| 200 | 3002210308 | Carter | Nous contacter | Voir la pièce |
| 200 | 3002210308 | Carter | Nous contacter | Voir la pièce |
| 201 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 201 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 202 | 0306050045 | Pignon | Disponible | Voir la pièce |
| 203 | 0306050016 | PIGNON | Nous contacter | Voir la pièce |
| 204 | 0306020026 | Chaine | Nous contacter | Voir la pièce |
| 205 | 0306010037 | Roulement | Disponible | Voir la pièce |
| 206 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 206 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 207 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 208 | 0303000029 | Entretoise | Nous contacter | Voir la pièce |
| 209 | 0303000026 | Entretoise | Disponible | Voir la pièce |
| 210 | 0300600604 | Insert | Disponible | Voir la pièce |
| 210 | 0300600604 | Insert | Disponible | Voir la pièce |
| 211 | 0300210602 | ECROU | Non reliée | |
| 212 | 0300110604 | Vis | Nous contacter | Voir la pièce |

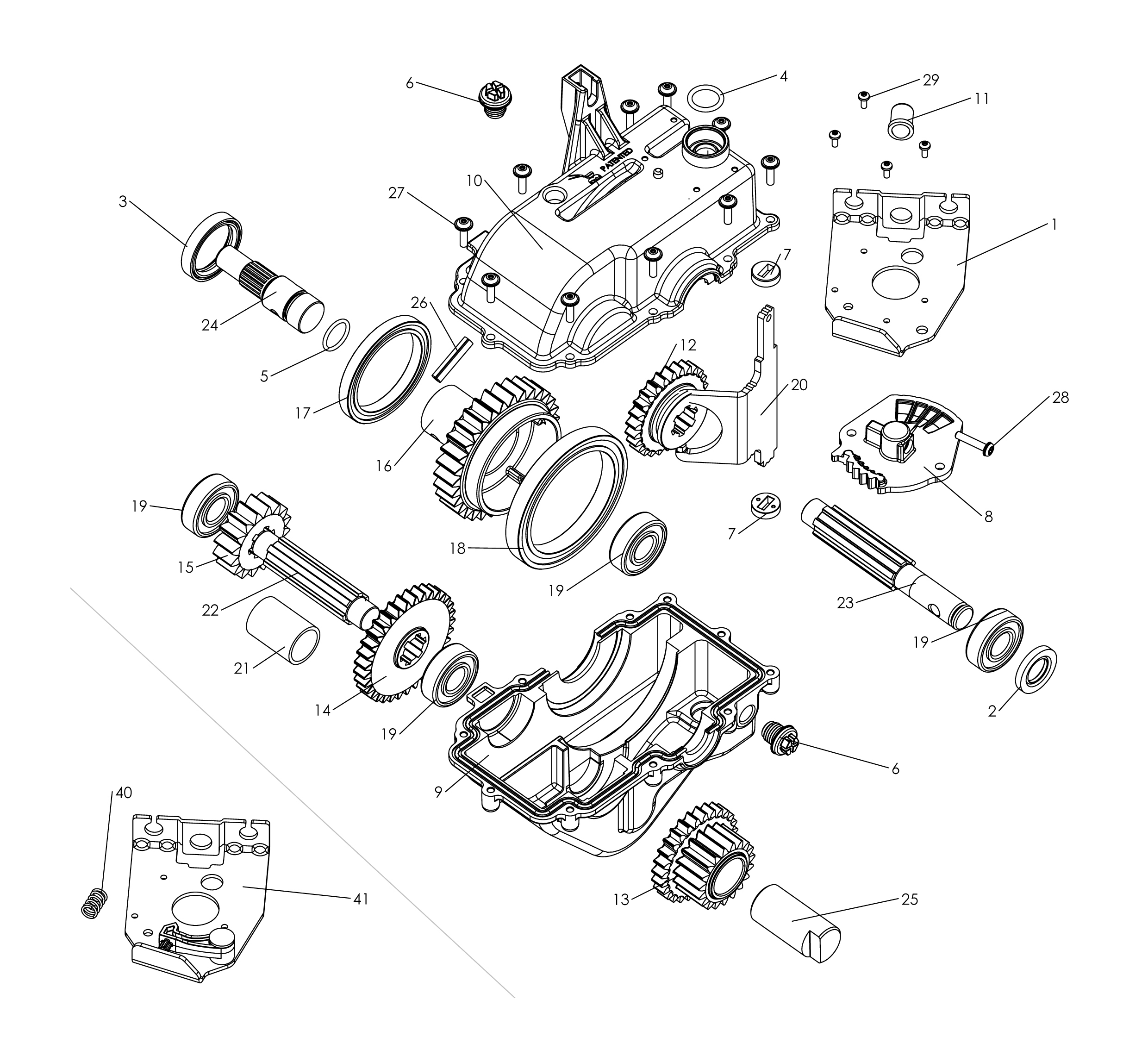

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3003210011 | Accroche câble | Nous contacter | Voir la pièce |
| 2 | 0343020003 | Joint | Nous contacter | Voir la pièce |
| 3 | 0343020002 | Joint | Nous contacter | Voir la pièce |
| 4 | 0343010005 | Joint | Disponible | Voir la pièce |
| 5 | 0343010004 | Joint | Disponible | Voir la pièce |
| 6 | 0341000093 | Bouchon | Nous contacter | Voir la pièce |
| 6 | 0341000093 | Bouchon | Nous contacter | Voir la pièce |
| 7 | 0340000010 | Entretoise | Nous contacter | Voir la pièce |
| 7 | 0340000010 | Entretoise | Nous contacter | Voir la pièce |
| 8 | 0340000009 | Sélection vitesse | Disponible | Voir la pièce |
| 9 | 0340000008 | Carter inf. | Disponible | Voir la pièce |
| 10 | 0340000007 | Carter sup. | Nous contacter | Voir la pièce |
| 11 | 0307000003 | Poussoir | Non reliée | |
| 12 | 0306050044 | Pignon | Disponible | Voir la pièce |
| 13 | 0306050043 | Pignon | Disponible | Voir la pièce |
| 14 | 0306050042 | Pignon | Nous contacter | Voir la pièce |
| 15 | 0306050041 | Pignon | Non reliée | |
| 16 | 0306050040 | Pignon | Disponible | Voir la pièce |
| 17 | 0306010040 | Roulement | Nous contacter | Voir la pièce |
| 18 | 0306010039 | Roulement | Nous contacter | Voir la pièce |
| 19 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 19 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 19 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 19 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 20 | 0304000299 | Fourchette | Non reliée | |
| 21 | 0302020113 | Entretoise | Nous contacter | Voir la pièce |
| 22 | 0302010111 | Arbre | Disponible | Voir la pièce |
| 23 | 0302010110 | Arbre | Disponible | Voir la pièce |
| 24 | 0302010109 | Arbre | Nous contacter | Voir la pièce |
| 25 | 0302010108 | Axe de poulie | Disponible | Voir la pièce |
| 26 | 0301020018 | Goupille | Nous contacter | Voir la pièce |
| 27 | 0300090405 | VIS | Nous contacter | Voir la pièce |
| 28 | 0300090403 | VIS | Disponible | Voir la pièce |
| 29 | 0300090303 | Vis | Nous contacter | Voir la pièce |
| 40 | 0305020015 | Ressort | Disponible | Voir la pièce |
| 41 | 3001000058 | Tôle selecteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8102100305 | Moyeu de roue 400x8 et 500x10 | Nous contacter | Voir la pièce |
| 1 | 8102100305 | Moyeu de roue 400x8 et 500x10 | Nous contacter | Voir la pièce |
| 1 | 8102100307 | Moyeu de roue 500x10 fixe | Nous contacter | Voir la pièce |
| 1 | 8102100307 | Moyeu de roue 500x10 fixe | Nous contacter | Voir la pièce |
| 2 | 8102100302 | Pièce de liaison | Nous contacter | Voir la pièce |
| 3 | 8102100306 | Tringle 400x8 et 500x10 3/4 | Nous contacter | Voir la pièce |
| 3 | 8102100308 | Tringle 500x10 fixe | Nous contacter | Voir la pièce |
| 4 | 3002000106 | Broche | Disponible | Voir la pièce |
| 4 | 3002000106 | Broche | Disponible | Voir la pièce |
| 4 | 3002000106 | Broche | Disponible | Voir la pièce |
| 5 | 8102100301 | Lame niveleuse | Nous contacter | Voir la pièce |
| 6 | 8102100304 | Règle sup. de maintien | Nous contacter | Voir la pièce |
| 7 | 8102100303 | Règle inf. de maintien | Nous contacter | Voir la pièce |
| 8 | 0341000117 | Bande caoutchouc | Non reliée | |
| 9 | 0304000323 | Patin | Non reliée | |
| 10 | 0302020170 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 10 | 0302020170 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 10 | 0302020172 | Entretoise 500x10 fixe | Non reliée | |
| 10 | 0302020172 | Entretoise 500x10 fixe | Non reliée | |
| 10 | 0302020174 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 10 | 0302020174 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 11 | 0302020171 | Entretoise 500x10 3/4 | Non reliée | |
| 12 | 0302020168 | Entretoise | Non reliée | |
| 13 | 0302020167 | Butée roue 400x8 | Non reliée | |
| 13 | 0302020173 | Butée roue 500x10 fixe | Non reliée | |
| 14 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 14 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 14 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 15 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 15 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 15 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 16 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 18 | 0300050804 | Vis | Non reliée | |
| 19 | 0300011021 | Vis 400x8 | Non reliée | |
| 19 | 0300011035 | Vis 500x10 | Non reliée | |
| 20 | 0300010844 | Vis | Disponible | Voir la pièce |
| 21 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 22 | 0300010816 | VIS | Non reliée | |
| 23 | 0002010646 | Graisseur | Non reliée | |
| 23 | 0002010646 | Graisseur | Non reliée | |
| 100 | 8002010302 | Moyeu | Nous contacter | Voir la pièce |
| 101 | 0309000024 | Roue gauche | Nous contacter | Voir la pièce |
| 102 | 0309000023 | Roue droite | Nous contacter | Voir la pièce |
| 103 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 105 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 105 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 106 | 0300011212 | Vis | Non reliée | |
| 106 | 0300011212 | Vis | Non reliée | |
| 200 | 0303000021 | Masse de roue | Nous contacter | Voir la pièce |
| 200 | 0303000021 | Masse de roue | Nous contacter | Voir la pièce |
| 201 | 0303000002 | Contre poids | Nous contacter | Voir la pièce |
| 202 | 0300451201 | Rondelle | Nous contacter | Voir la pièce |
| 202 | 0300451201 | Rondelle | Nous contacter | Voir la pièce |
| 203 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 203 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 204 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 204 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 205 | 0300011201 | Vis | Disponible | Voir la pièce |
| 205 | 0300011201 | Vis | Disponible | Voir la pièce |
| 206 | 0300011008 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | 0309000008 | Roue droite | Non reliée | |
| 301 | 0309000007 | Roue gauche | Non reliée | |
| 302 | 0302030017 | Moyeux différentiels | Disponible | Voir la pièce |
| 302 | 0302030017 | Moyeux différentiels | Disponible | Voir la pièce |
| 303 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 303 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 304 | 0300201401 | Ecrou | Non reliée | |
| 305 | 0300011402 | Vis | Non reliée | |
| 305 | 0300011402 | Vis | Non reliée | |
| 306 | 0002080001 | Goupille | Non reliée | |
| 306 | 0002080001 | Goupille | Non reliée | |
| 400 | 0303000003 | Masse de roue | Non reliée | |
| 400 | 0303000003 | Masse de roue | Non reliée | |
| 401 | 0303000002 | Contre poids | Nous contacter | Voir la pièce |
| 402 | 0300211401 | Ecrou | Non reliée | |
| 403 | 0300011404 | Vis | Non reliée | |
| 403 | 0300011404 | Vis | Non reliée | |
| 404 | 0300011008 | VIS | Disponible | Voir la pièce |
| 500 | 3502020325 | Support contre poids | Nous contacter | Voir la pièce |
| 501 | 0309000008 | Roue droite | Non reliée | |
| 502 | 0309000007 | Roue gauche | Non reliée | |
| 503 | 0303000003 | Masse de roue | Non reliée | |
| 503 | 0303000003 | Masse de roue | Non reliée | |
| 504 | 0303000002 | Contre poids | Nous contacter | Voir la pièce |
| 505 | 0302030064 | Moyeux fixes | Non reliée | |
| 505 | 0302030064 | Moyeux fixes | Non reliée | |
| 506 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 506 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 507 | 0300211401 | Ecrou | Non reliée | |
| 507 | 0300211401 | Ecrou | Non reliée | |
| 508 | 0300201401 | Ecrou | Non reliée | |
| 509 | 0300011404 | Vis | Non reliée | |
| 509 | 0300011404 | Vis | Non reliée | |
| 510 | 0300011402 | Vis | Non reliée | |
| 510 | 0300011402 | Vis | Non reliée | |
| 511 | 0300011008 | VIS | Disponible | Voir la pièce |
| 512 | 0002080001 | Goupille | Non reliée | |
| 512 | 0002080001 | Goupille | Non reliée |
