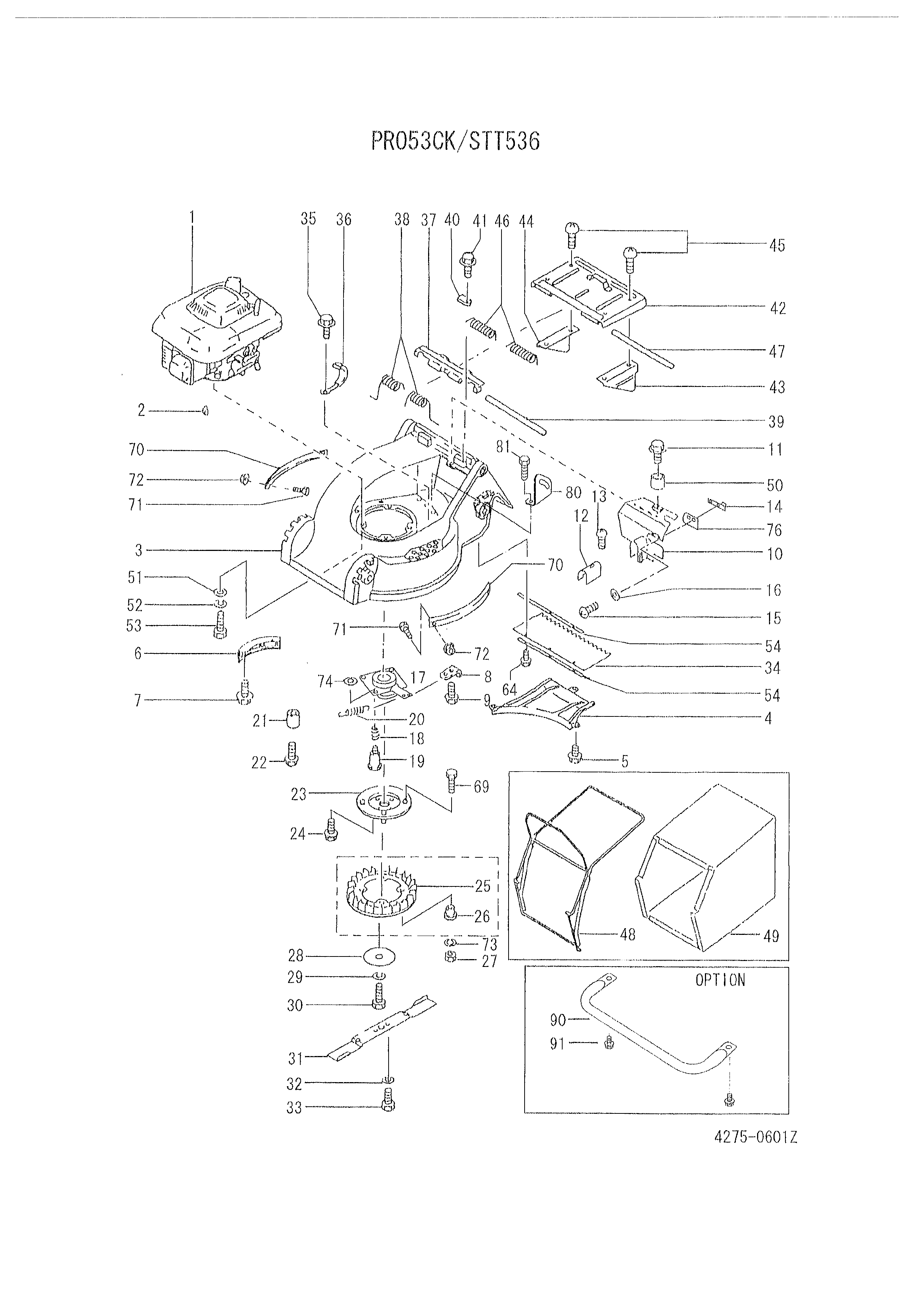

Vue Éclatée STT 536
Retrouvez les pièces détachées, références et repères disponibles pour STT 536.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | 0232-0416 | Clavette | Disponible | Voir la pièce |
| 3 | 1301-1001AJ | Carter pro | Disponible | Voir la pièce |
| 4 | 1322-1002B | Guide | Disponible | Voir la pièce |
| 5 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 6 | 1322-1003AJ | Couvercle protection | Disponible | Voir la pièce |
| 7 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 8 | 1642-1001 | Plaque | Disponible | Voir la pièce |
| 9 | 0048-0614 | Vis | Disponible | Voir la pièce |
| 10 | 1312-1001 | Couvercle de transmission | Disponible | Voir la pièce |
| 11 | 0048-0614 | Vis | Disponible | Voir la pièce |
| 12 | 1312-1063 | Couvercle | Disponible | Voir la pièce |
| 13 | 0043-0412 | Vis | Disponible | Voir la pièce |
| 14 | 1317-1006 | Plaque | Disponible | Voir la pièce |
| 15 | 0021-0515 | Vis | Disponible | Voir la pièce |
| 16 | 0153-0500 | Rondelle | Disponible | Voir la pièce |
| 17 | 1270-1010 | Embrayage de lame | Disponible | Voir la pièce |
| 18 | 1501-1023 | Ressort | Disponible | Voir la pièce |
| 19 | 1102-1015 | Vis | Disponible | Voir la pièce |
| 20 | 1502-1013 | Ressort | Disponible | Voir la pièce |
| 21 | 1117-1005 | Douille | Disponible | Voir la pièce |
| 22 | 0048-0825 | Vis | Disponible | Voir la pièce |
| 23 | 1337-1017 | Support ventilateur | Disponible | Voir la pièce |
| 24 | 0035-0610 | Vis | Disponible | Voir la pièce |
| 25 | 1172-1001 | Ventilateur | Disponible | Voir la pièce |
| 26 | 1116-1001 | Douille ventilateur | Disponible | Voir la pièce |
| 27 | 0101-0600 | Écrou | Disponible | Voir la pièce |
| 28 | 1111-1021 | Rondelle | Disponible | Voir la pièce |
| 29 | 0151-1000 | Rondelle ressort | Disponible | Voir la pièce |
| 30 | 1102-1032 | Vis | Disponible | Voir la pièce |
| 31 | 1422-1003 | Lame | Disponible | Voir la pièce |
| 32 | 0155-1000 | Rondelle | Disponible | Voir la pièce |
| 33 | 0097-1020 | Vis | Disponible | Voir la pièce |
| 34 | 1317-1031 | Protection caoutchouc | Disponible | Voir la pièce |
| 35 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 36 | 1644-1014 | Attache câble | Disponible | Voir la pièce |
| 37 | 1321-1003 | Protecteur | Disponible | Voir la pièce |
| 38 | 1503-1012 | Ressort | Disponible | Voir la pièce |
| 39 | 1376-1004 | Support | Disponible | Voir la pièce |
| 40 | 1337-1005 | Plaque | Disponible | Voir la pièce |
| 41 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 42 | 1321-1002 | Protecteur | Disponible | Voir la pièce |
| 43 | 1321-1020 | Couvercle gauche | Disponible | Voir la pièce |
| 44 | 1321-1021 | Couvercle gauche | Disponible | Voir la pièce |
| 45 | 1102-1040 | Vis | Disponible | Voir la pièce |
| 46 | 1503-1010 | Ressort | Disponible | Voir la pièce |
| 47 | 1376-1003 | Arbre | Disponible | Voir la pièce |
| 48 | 1811-1018 | Armature de sac | Disponible | Voir la pièce |
| 49 | 1803-1039 | Sac staub | Disponible | Voir la pièce |
| 50 | 1117-1008 | Bague | Disponible | Voir la pièce |
| 51 | 0151-1000 | Rondelle ressort | Disponible | Voir la pièce |
| 52 | 0151-1000 | Rondelle ressort | Disponible | Voir la pièce |
| 53 | 0011-1035 | Vis | Disponible | Voir la pièce |
| 54 | 1318-1010 | Support caoutchouc | Disponible | Voir la pièce |
| 54 | 1318-1010 | Support caoutchouc | Disponible | Voir la pièce |
| 64 | 0048-0614 | Vis | Disponible | Voir la pièce |
| 69 | 0013-0616 | Vis | Disponible | Voir la pièce |
| 70 | 1317-1007 | Protection | Disponible | Voir la pièce |
| 70 | 1317-1007 | Protection | Disponible | Voir la pièce |
| 71 | 0011-0616 | Voir 70402260 | Disponible | Voir la pièce |
| 71 | 0011-0616 | Voir 70402260 | Disponible | Voir la pièce |
| 72 | 0103-0600 | Écrou | Disponible | Voir la pièce |
| 72 | 0103-0600 | Écrou | Disponible | Voir la pièce |
| 73 | 0151-0600 | Rondelle ressort | Disponible | Voir la pièce |
| 74 | 1111-1019 | Rondelle | Disponible | Voir la pièce |
| 76 | 1317-1077 | Couvercle | Disponible | Voir la pièce |
| 80 | 1307-1072 | Enjoliveur | Disponible | Voir la pièce |
| 81 | 0048-0610 | Vis | Disponible | Voir la pièce |
| 90 | 1316-1067 | Pare-chocs | Disponible | Voir la pièce |
| 91 | 0048-0820 | Écrou | Disponible | Voir la pièce |
