Vue Éclatée STR 56

Vue Éclatée STR 56

Retrouvez les pièces détachées, références et repères disponibles pour STR 56.

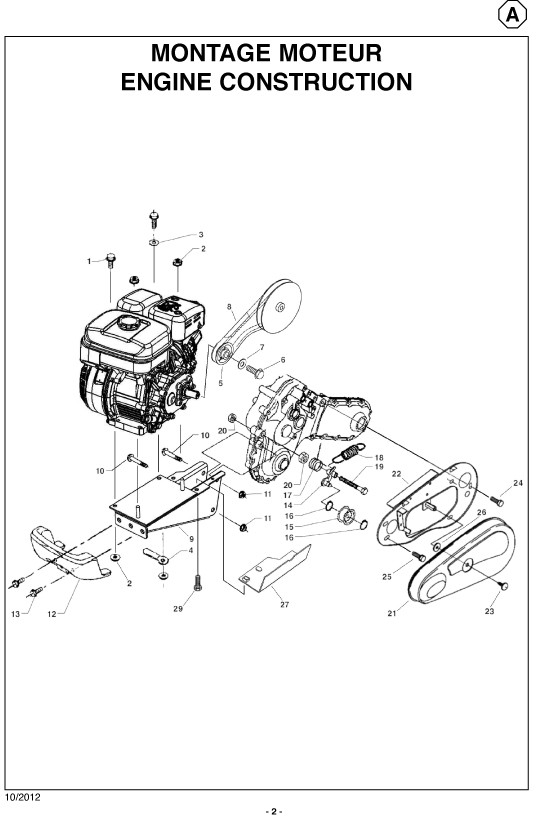

Vue éclatée STR 56

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 F0500108035 Vis Nous contacter Voir la pièce
2 F3010108000 Ecrou Nous contacter Voir la pièce
2 F3010108000 Ecrou Nous contacter Voir la pièce
3 03500140818 Rondelle Non reliée
4 00502108083 Agrafe Non reliée
5 1429020100001 Poulie Non reliée
6 011-00802-50 Vis Nous contacter Voir la pièce
7 020-00801-40 Rondelle Non reliée
8 149002030001 Courroie Non reliée
9 P50723040001 Chassis Non reliée
10 F0500110060 Vis Disponible Voir la pièce
10 F0500110060 Vis Disponible Voir la pièce
11 F3010110000 Ecrou Disponible Voir la pièce
11 F3010110000 Ecrou Disponible Voir la pièce
12 14902352000 Contre poids Disponible Voir la pièce
13 F0500110030 Vis Disponible Voir la pièce
14 14291521000 Support galet Non reliée
15 35942715000 Galet tendeur Nous contacter Voir la pièce
16 07400001200 Anneau Non reliée
18 1425150900001 Ressort Non reliée
19 1421151100001 Vis Non reliée
20 A3010112002 Ecrou Disponible Voir la pièce
20 A3010112002 Ecrou Disponible Voir la pièce
21 1499155100001 Capot courroie Non reliée
22 P50715570001 Cache Non reliée
23 LK121-54151 Vis Nous contacter Voir la pièce
24 A8000108016 Vis Nous contacter Voir la pièce
25 F0500108016 Vis Disponible Voir la pièce
26 62151-54542 Rondelle Nous contacter Voir la pièce
27 P50715590001 Cache Non reliée
29 F1540108016 Vis Nous contacter Voir la pièce

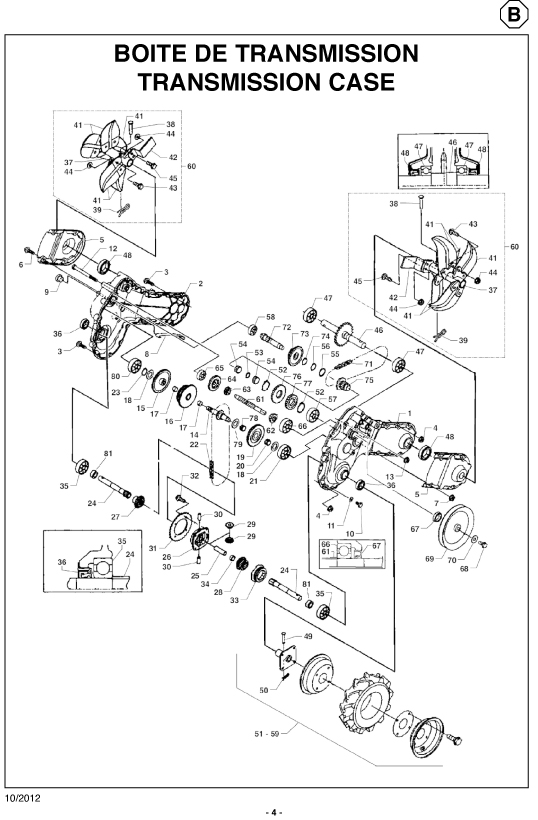

Vue éclatée STR 56

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010710 Carter gauche Non reliée
2 0002010711 Carter droit Non reliée
3 F0500108030 Vis Nous contacter Voir la pièce
3 F0500108030 Vis Nous contacter Voir la pièce
4 F3010108000 Ecrou Nous contacter Voir la pièce
4 F3010108000 Ecrou Nous contacter Voir la pièce
5 1429101100002 Couvercle Non reliée
5 1429101100002 Couvercle Non reliée
6 F0500108000 Vis Non reliée
7 F3010108000 Ecrou Nous contacter Voir la pièce
8 142910150021 Ressort Non reliée
9 31501016000 Bouchon d Disponible Voir la pièce
10 27403214200 Bouchon Nous contacter Voir la pièce
11 08331000800 Rondelle Non reliée
12 A0540108110 Vis Nous contacter Voir la pièce
13 F3010108000 Ecrou Nous contacter Voir la pièce
14 14901151000 Axe Non reliée
15 14291161001 Pignon Non reliée
16 1429115300002 Pignon Non reliée
17 07972018120 Bague Non reliée
17 07972018120 Bague Non reliée
18 27613113000 Rondelle Disponible Voir la pièce
18 27613113000 Rondelle Disponible Voir la pièce
19 1382148100001 Pignon Non reliée
20 14291159000 Roulement Disponible Voir la pièce
20 14291159000 Roulement Disponible Voir la pièce
21 13821421000 Roulement Non reliée
22 13821482000 Chaine Non reliée
23 07400001500 Circlips Non reliée
24 P50712510001 Arbre de roue Non reliée
24 P50712510001 Arbre de roue Non reliée
24 P50712510001 Arbre de roue Non reliée
25 14901252000 Goupille Non reliée
26 1429125400002 Renvoi d Non reliée
27 1429125500001 Pignon Non reliée
29 1429126700001 Pignon Non reliée
29 1429126700001 Pignon Non reliée
30 1429125900002 Goupille Non reliée
30 1429125900002 Goupille Non reliée
31 14291266000 Couronne Disponible Voir la pièce
31 14291266000 Couronne Disponible Voir la pièce
32 F0500106012 Vis Nous contacter Voir la pièce
33 1429126800001 Manchon Non reliée
34 1429126900001 Entretoise Non reliée
35 13821603000 Roulement Nous contacter Voir la pièce
35 13821603000 Roulement Nous contacter Voir la pièce
35 13821603000 Roulement Nous contacter Voir la pièce
36 27403624100 Joint Disponible Voir la pièce
36 27403624100 Joint Disponible Voir la pièce
37 1429132200003 Table rotation Non reliée
37 1429132200003 Table rotation Non reliée
38 1924131100001 Axe goupille Non reliée
38 1924131100001 Axe goupille Non reliée
38 1924131100001 Axe goupille Non reliée
39 1924131200001 Goupille Non reliée
39 1924131200001 Goupille Non reliée
41 192413170014 Couteau fraise Non reliée
41 192413170014 Couteau fraise Non reliée
41 192413170014 Couteau fraise Non reliée
41 192413170014 Couteau fraise Non reliée
41 192413170014 Couteau fraise Non reliée
41 192413170014 Couteau fraise Non reliée
42 19241318003 Couteau racleur Disponible Voir la pièce
42 19241318003 Couteau racleur Disponible Voir la pièce
43 F0500110020 Vis Nous contacter Voir la pièce
43 F0500110020 Vis Nous contacter Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
45 F0500110025 Vis Disponible Voir la pièce
45 F0500110025 Vis Disponible Voir la pièce
46 142813210001 Arbre Non reliée
46 142813210001 Arbre Non reliée
47 13821701000 Roulement Non reliée
47 13821701000 Roulement Non reliée
47 13821701000 Roulement Non reliée
47 13821701000 Roulement Non reliée
48 08412254011 Joint Nous contacter Voir la pièce
48 08412254011 Joint Nous contacter Voir la pièce
48 08412254011 Joint Nous contacter Voir la pièce
49 05621108040 Axe goupille Nous contacter Voir la pièce
49 05621108040 Axe goupille Nous contacter Voir la pièce
50 0521 0108 000 Goupille Non reliée
50 0521 0108 000 Goupille Non reliée
51 14901371000 Roue G Nous contacter Voir la pièce
52 07400003500 Circlips Non reliée
52 07400003500 Circlips Non reliée
53 142911120011 Entretoise Non reliée
54 14291113000 Roulement Disponible Voir la pièce
54 14291113000 Roulement Disponible Voir la pièce
55 14141108000 Rondelle Nous contacter Voir la pièce
56 07400003500 Circlips Non reliée
57 61361-14281 Roulement Non reliée
57 61361-14281 Roulement Non reliée
58 13801427000 Roulement Non reliée
58 13801427000 Roulement Non reliée
60 14291333000 Fraise D ou G Disponible Voir la pièce
60 14291333000 Fraise D ou G Disponible Voir la pièce
61 1429105100002 Axe Non reliée
61 1429105100002 Axe Non reliée
62 1429105600002 Pignon Non reliée
63 14291052000 Pignon Nous contacter Voir la pièce
64 1429105300001 Pignon Non reliée
65 13801459000 Roulement Non reliée
66 13821421000 Roulement Non reliée
66 13821421000 Roulement Non reliée
67 08401015307 Joint Non reliée
69 1490106100001 Poulie Non reliée
70 03500160826 Rondelle Non reliée
71 13821452000 Chaine Non reliée
72 142911010011 Axe Non reliée
73 1429110200001 Pignon Non reliée
74 07400002200 Circlips Non reliée
75 13821451000 Pignon Non reliée
76 142911050001 Pignon Non reliée
77 1429110600001 Pignon Non reliée
79 14561157000 Rondelle Non reliée
79 14561157000 Rondelle Non reliée
81 14901253000 Entretoise Non reliée

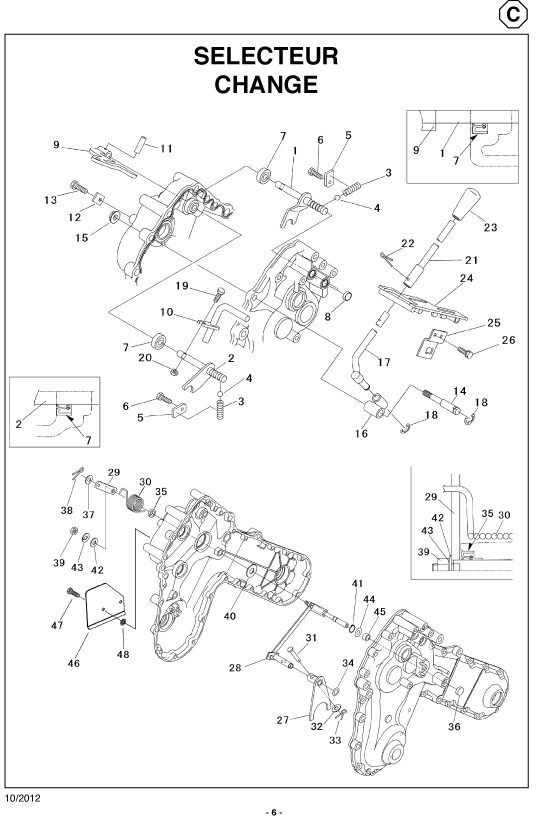

Vue éclatée STR 56

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 1429140100003 Fourchette D Non reliée
1 1429140100003 Fourchette D Non reliée
2 14291402001 Fourchette G Disponible Voir la pièce
2 14291402001 Fourchette G Disponible Voir la pièce
3 14291418000 Ressort Disponible Voir la pièce
3 14291418000 Ressort Disponible Voir la pièce
4 08000000600 Bille Nous contacter Voir la pièce
4 08000000600 Bille Nous contacter Voir la pièce
5 1429140300001 Patte Non reliée
5 1429140300001 Patte Non reliée
6 A8000106016 Vis Nous contacter Voir la pièce
6 A8000106016 Vis Nous contacter Voir la pièce
7 08401012227 Joint Non reliée
7 08401012227 Joint Non reliée
7 08401012227 Joint Non reliée
7 08401012227 Joint Non reliée
8 08340020070 Joint Nous contacter Voir la pièce
9 1429140400002 Bras Non reliée
9 1429140400002 Bras Non reliée
10 1429140500004 Bras Non reliée
11 05500006025 Goupille Non reliée
12 1429140600002 Plaque Non reliée
12 A8000106016 Vis Nous contacter Voir la pièce
14 1429140700001 Axe Non reliée
15 F3010110000 Ecrou Disponible Voir la pièce
16 1429140800002 Pièce de commande Non reliée
17 P5061409000 Levier Disponible Voir la pièce
18 07420101000 Anneau Non reliée
18 07420101000 Anneau Non reliée
19 A5240106025 Vis Disponible Voir la pièce
20 A3000106002 Ecrou Nous contacter Voir la pièce
21 P5061412000 Levier Nous contacter Voir la pièce
22 05200125025 Goupille Non reliée
23 06910012250 Poignée Nous contacter Voir la pièce
24 14991413000 Console Non reliée
25 1429141600001 Patte support Non reliée
26 F0500106016 Vis Nous contacter Voir la pièce
27 1429160100001 Fourchette Non reliée
28 14901602002 Fourchette Non reliée
29 1490160300001 Plaque Non reliée
29 1490160300001 Plaque Non reliée
30 14901604001 Ressort Non reliée
30 14901604001 Ressort Non reliée
31 05621106030 Axe Non reliée
32 03500130613 Rondelle Non reliée
33 05200125012 Goupille Non reliée
34 31212559000 Rondelle Nous contacter Voir la pièce
35 08401012227 Joint Non reliée
35 08401012227 Joint Non reliée
36 1490160500001 Bouchon Non reliée
37 03500130613 Rondelle Non reliée
38 05200125012 Goupille Non reliée
39 A3010108002 Ecrou Nous contacter Voir la pièce
39 A3010108002 Ecrou Nous contacter Voir la pièce
40 03500151226 Rondelle Non reliée
41 07400001200 Anneau Non reliée
42 03500140818 Rondelle Non reliée
42 03500140818 Rondelle Non reliée
43 A3600100802 Rondelle Nous contacter Voir la pièce
43 A3600100802 Rondelle Nous contacter Voir la pièce
44 07310001204 Rondelle Non reliée
45 14931803000 Entretoise Non reliée
46 P50714180001 Patte Non reliée
47 A8000108016 Vis Nous contacter Voir la pièce
48 P506 1419 000 Rondelle Nous contacter Voir la pièce

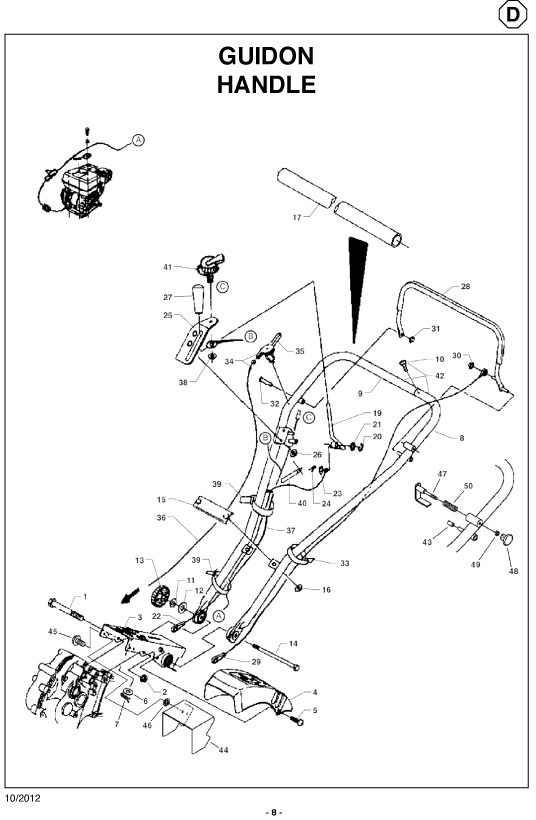

Vue éclatée STR 56

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 A0540108125 Vis Disponible Voir la pièce
2 F3010108000 Ecrou Nous contacter Voir la pièce
3 P50720010001 Tôle Non reliée
4 14902031000 Couvercle Nous contacter Voir la pièce
5 1924220600001 Vis Non reliée
6 03500140818 Rondelle Non reliée
7 0521 0108 000 Goupille Non reliée
8 P50720520001 Demi-guidon G Non reliée
9 P50720530001 Demi-guidon D Non reliée
10 A2220106016 Vis Disponible Voir la pièce
11 A3600101002 Rondelle Disponible Voir la pièce
12 03500151026 Rondelle Non reliée
13 14292061000 Molette Nous contacter Voir la pièce
14 1429206200001 Vis Non reliée
15 1429205600001 Patte Non reliée
16 F3010108000 Ecrou Nous contacter Voir la pièce
17 192420610001 Poignée Non reliée
19 14902123000 Levier Disponible Voir la pièce
20 07420100900 Anneau Non reliée
21 07310101210 Rondelle Non reliée
22 0002010705 Câble décrabottage Non reliée
23 03500130615 Rondelle Non reliée
24 05200125012 Goupille Non reliée
25 1429213100001 Couvercle Non reliée
26 F3000106000 Ecrou Nous contacter Voir la pièce
27 06910010257 Poignée Non reliée
28 192421050012 Levier Non reliée
28 192421050012 Levier Non reliée
30 19242107000 Enjoliveur Disponible Voir la pièce
31 19242108000 Enjoliveur Nous contacter Voir la pièce
32 1924210900001 Axe Non reliée
33 00511032070 Collier Non reliée
34 P50621580001 Levier Non reliée
35 06872025431 Levier Nous contacter Voir la pièce
36 P50621590001 Câble gaz Non reliée
37 P50621610001 Câble électrique Non reliée
38 F3010108000 Ecrou Nous contacter Voir la pièce
39 00511032070 Collier Non reliée
39 00511032070 Collier Non reliée
40 00502108063 Agrafe Non reliée
41 P5062165000 Switch stop Disponible Voir la pièce
42 P50720510001 Ens. Guidon complet Non reliée
43 P5062058000 Tube Nous contacter Voir la pièce
44 P5062011000 Platine Nous contacter Voir la pièce
45 P0500106016 Vis Non reliée
46 P5062009000 Rondelle Nous contacter Voir la pièce
47 P50621140001 Loquet Nous contacter Voir la pièce
48 2740312900001 Bouchon Non reliée
49 A3000106002 Ecrou Nous contacter Voir la pièce
50 P5062119000 Ressort Disponible Voir la pièce

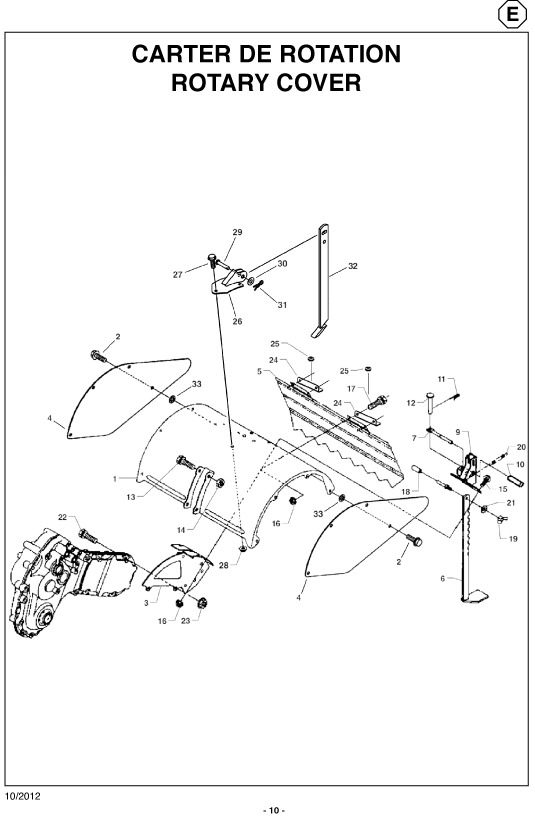

Vue éclatée STR 56

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 P50722010001 Carter Non reliée
2 H1140108016 Vis Nous contacter Voir la pièce
2 H1140108016 Vis Nous contacter Voir la pièce
3 0002010199 Plaque support Non reliée
4 P50622040001 Carter latéral Non reliée
4 P50622040001 Carter latéral Non reliée
5 P5062216000 Carter arrière Disponible Voir la pièce
6 1490222400001 Béquille Non reliée
7 1924222800001 Levier Non reliée
9 P5072231000 Support Non reliée
10 14212284000 Capuchon Nous contacter Voir la pièce
11 05210106000 Goupille Nous contacter Voir la pièce
12 05620108035 Axe Non reliée
13 F0500110060 Vis Disponible Voir la pièce
14 F3010110000 Ecrou Disponible Voir la pièce
15 F0500106016 Vis Nous contacter Voir la pièce
16 F3000106000 Ecrou Nous contacter Voir la pièce
17 F0500106012 Vis Nous contacter Voir la pièce
18 27860213000 Capuchon Nous contacter Voir la pièce
18 27860213000 Capuchon Nous contacter Voir la pièce
19 A3300100800 Ecrou Nous contacter Voir la pièce
20 14292233000 Ressort Nous contacter Voir la pièce
21 A3600100802 Rondelle Nous contacter Voir la pièce
22 F0500108040 Vis Nous contacter Voir la pièce
23 F3010108000 Ecrou Nous contacter Voir la pièce
24 P5062241000 Plaque Disponible Voir la pièce
24 P5062241000 Plaque Disponible Voir la pièce
25 P5062243000 Butée Disponible Voir la pièce
25 P5062243000 Butée Disponible Voir la pièce
26 14292234000 Support Non reliée
27 F0500106012 Vis Nous contacter Voir la pièce
28 F3000106000 Ecrou Nous contacter Voir la pièce
29 05621110035 Axe Non reliée
30 03500141022 Rondelle Nous contacter Voir la pièce
31 05210110000 Goupille Non reliée
32 1924221900002 Béquille Non reliée
33 P506 1419 000 Rondelle Nous contacter Voir la pièce
33 P506 1419 000 Rondelle Nous contacter Voir la pièce
chevron_right
