Vue Éclatée STR 55 Version 2010

Vue Éclatée STR 55 Version 2010

Retrouvez les pièces détachées, références et repères disponibles pour STR 55 Version 2010.

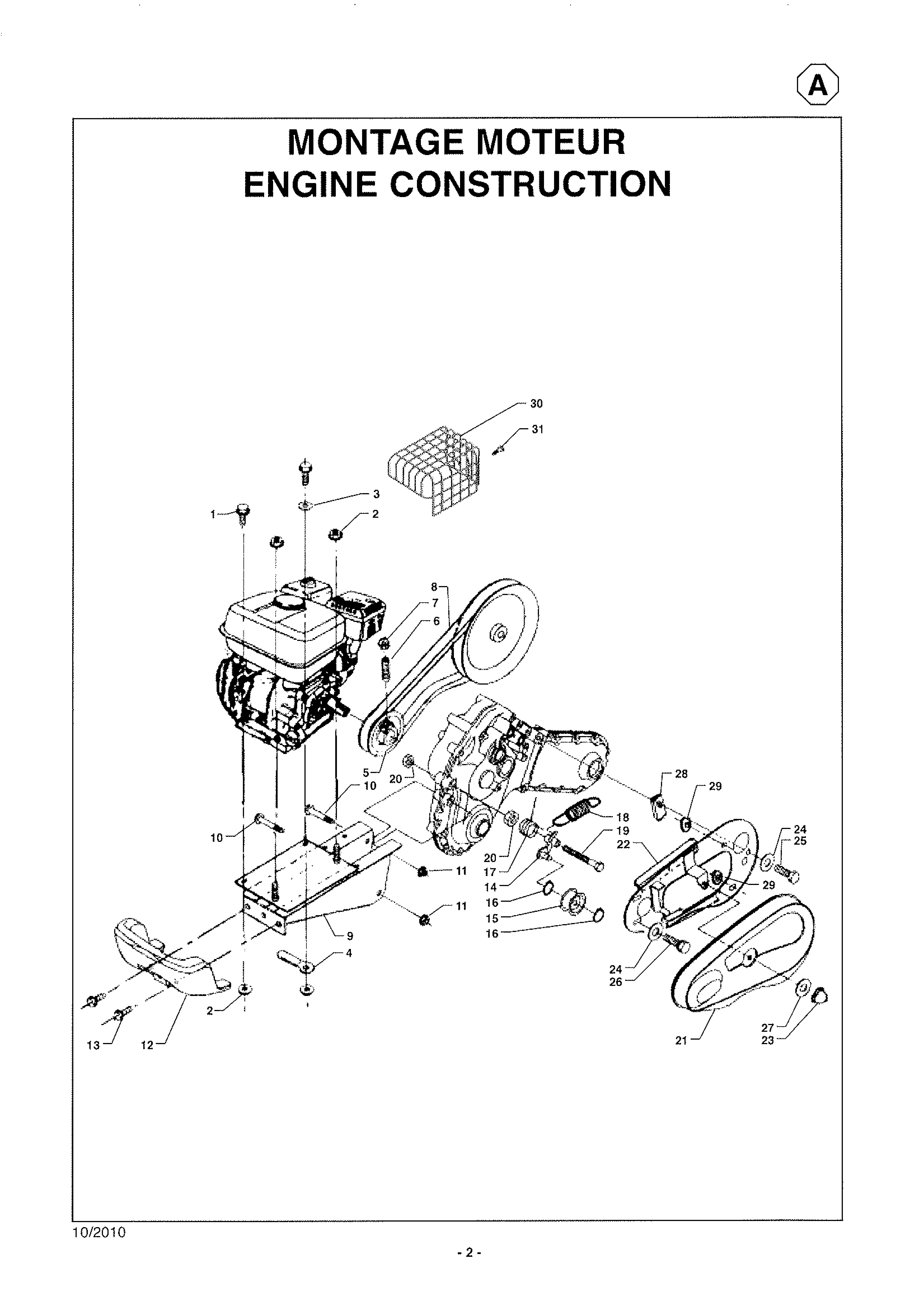

Vue éclatée STR 55 Version 2010

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300010834 VIS Disponible Voir la pièce
2 0300260801 ECROU Nous contacter Voir la pièce
2 0300260801 ECROU Nous contacter Voir la pièce
3 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
4 0002010020 Agrafe Nous contacter Voir la pièce
5 0002010021 Poulie Non reliée
6 0300040804 Vis Non reliée
7 0300250801 Ecrou Non reliée
8 P5060206000 Courroie Nous contacter Voir la pièce
9 0002010278 Châssis Non reliée
10 F0500110060 Vis Disponible Voir la pièce
10 F0500110060 Vis Disponible Voir la pièce
11 0300261001 ECROU Disponible Voir la pièce
11 0300261001 ECROU Disponible Voir la pièce
12 0002010279 Contre poids Non reliée
13 F050110030 Vis Nous contacter Voir la pièce
14 0002010024 Support galet Non reliée
15 35942715000 Galet tendeur Nous contacter Voir la pièce
16 0002010023 Circlips Non reliée
16 0002010023 Circlips Non reliée
17 0002010026 Ressort Non reliée
18 0002010042 Ressort Nous contacter Voir la pièce
19 1421151100001 Vis Non reliée
20 0300201202 ECROU Disponible Voir la pièce
20 0300201202 ECROU Disponible Voir la pièce
21 0002010010 Capot Non reliée
22 P50615570011 Cache Nous contacter Voir la pièce
23 LK121-54151 Vis Nous contacter Voir la pièce
24 03500130820 Rondelle Non reliée
24 03500130820 Rondelle Non reliée
25 A8000108020 Vis Nous contacter Voir la pièce
26 0300010815 VIS Disponible Voir la pièce
27 62151-54542 Rondelle Nous contacter Voir la pièce
28 0002010280 Plaque Non reliée
29 27014273000 Rondelle Nous contacter Voir la pièce
29 27014273000 Rondelle Nous contacter Voir la pièce
30 0330012003 Grille échap. Nous contacter Voir la pièce
31 0300080404 Vis Disponible Voir la pièce

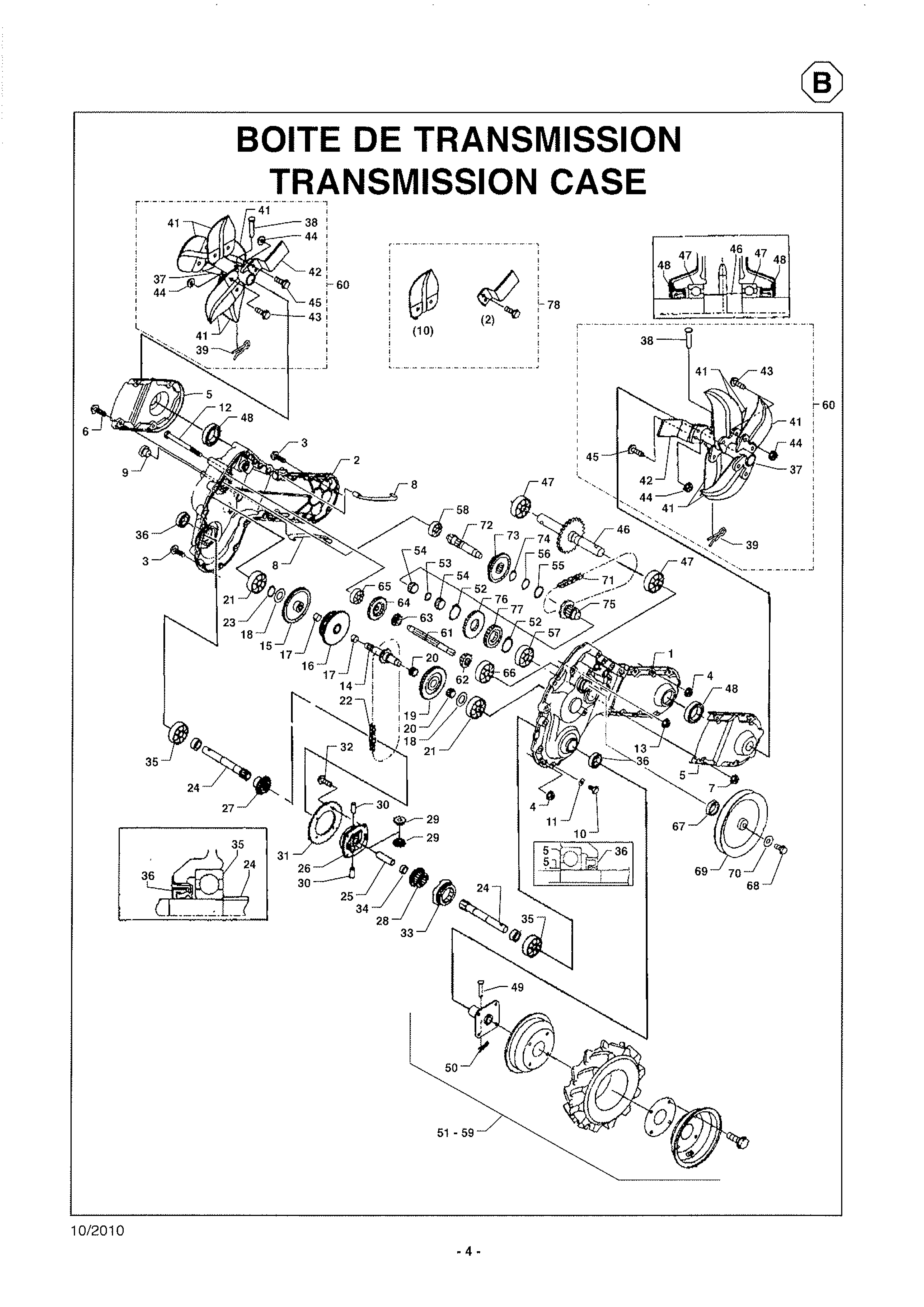

Vue éclatée STR 55 Version 2010

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010074 Carter gauche Non reliée
2 0002010075 Carter droit Non reliée
2 0002010075 Carter droit Non reliée
3 F0500108030 Vis Nous contacter Voir la pièce
3 F0500108030 Vis Nous contacter Voir la pièce
4 0300230801 Ecrou Non reliée
4 0300230801 Ecrou Non reliée
5 0002010073 Couvercle Non reliée
5 0002010073 Couvercle Non reliée
5 0002010073 Couvercle Non reliée
5 0002010073 Couvercle Non reliée
6 0300010834 VIS Disponible Voir la pièce
7 0300260801 ECROU Nous contacter Voir la pièce
8 0002010198 Ressort Non reliée
8 0002010198 Ressort Non reliée
9 0002010202 Bouchon d Non reliée
10 0002010203 Bouchon vidange Nous contacter Voir la pièce
10 0002010203 Bouchon vidange Nous contacter Voir la pièce
11 08331000800 Rondelle Non reliée
12 A0540108110 Vis Nous contacter Voir la pièce
13 0300260801 ECROU Nous contacter Voir la pièce
14 0002010281 Axe Non reliée
15 0002010282 Pignon Non reliée
16 0002010283 Pignon Non reliée
17 0002010284 Bague Non reliée
17 0002010284 Bague Non reliée
18 0002010191 Rondelle Nous contacter Voir la pièce
18 0002010191 Rondelle Nous contacter Voir la pièce
19 0002010085 Pignon Non reliée
20 0002010077 Roulement Disponible Voir la pièce
20 0002010077 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
22 0002010081 Chaine Non reliée
23 0301070002 Circlips Disponible Voir la pièce
24 0002010286 Arbre de roue Non reliée
24 0002010286 Arbre de roue Non reliée
24 0002010286 Arbre de roue Non reliée
25 05400116063 Goupille Non reliée
26 0002010287 Renvoi d Non reliée
27 0002010288 Pignon Non reliée
28 0002010289 Pignon Non reliée
29 0002010290 Pignon Non reliée
29 0002010290 Pignon Non reliée
30 0002010285 Goupille Non reliée
30 0002010285 Goupille Non reliée
31 0002010291 Pignon Non reliée
32 0300010613 Vis Non reliée
33 0002010292 Manchon Non reliée
34 0002010293 Entretoise Non reliée
35 0002010078 Roulement Nous contacter Voir la pièce
35 0002010078 Roulement Nous contacter Voir la pièce
35 0002010078 Roulement Nous contacter Voir la pièce
36 0001000288 Joint Disponible Voir la pièce
36 0001000288 Joint Disponible Voir la pièce
36 0001000288 Joint Disponible Voir la pièce
36 0001000288 Joint Disponible Voir la pièce
37 1429132200003 Table rotation Non reliée
37 1429132200003 Table rotation Non reliée
38 0001000283 Goupille Non reliée
38 0001000283 Goupille Non reliée
39 0002010003 Goupille Non reliée
39 0002010003 Goupille Non reliée
41 0001000284 Couteau fraise Non reliée
41 0001000284 Couteau fraise Non reliée
41 0001000284 Couteau fraise Non reliée
41 0001000284 Couteau fraise Non reliée
41 0001000284 Couteau fraise Non reliée
41 0001000284 Couteau fraise Non reliée
42 0002010031 Couteau racleur Non reliée
42 0002010031 Couteau racleur Non reliée
43 F0500110020 Vis Nous contacter Voir la pièce
43 F0500110020 Vis Nous contacter Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
44 F3010110000 Ecrou Disponible Voir la pièce
45 0002010014 Vis Nous contacter Voir la pièce
45 0002010014 Vis Nous contacter Voir la pièce
46 0002010082 Arbre entrainement Non reliée
46 0002010082 Arbre entrainement Non reliée
47 0002010079 Roulement Disponible Voir la pièce
47 0002010079 Roulement Disponible Voir la pièce
47 0002010079 Roulement Disponible Voir la pièce
47 0002010079 Roulement Disponible Voir la pièce
48 0002010086 Joint Nous contacter Voir la pièce
48 0002010086 Joint Nous contacter Voir la pièce
48 0002010086 Joint Nous contacter Voir la pièce
48 0002010086 Joint Nous contacter Voir la pièce
49 0302010040 Goupille Disponible Voir la pièce
50 0002010337 Goupille Nous contacter Voir la pièce
51 0002010032 Roue Non reliée
52 0002010325 Circlips Non reliée
52 0002010325 Circlips Non reliée
53 0002010326 Entretoise Non reliée
54 0002010327 Roulement Non reliée
54 0002010327 Roulement Non reliée
55 0002010328 Rondelle Non reliée
56 0301070007 RONDELLE Non reliée
57 0002010330 Roulement Disponible Voir la pièce
58 0002010076 Roulement Disponible Voir la pièce
59 0002010033 Roue Non reliée
60 0002010071 Fraise d ou g Non reliée
60 0002010071 Fraise d ou g Non reliée
61 0002010295 Axe Non reliée
62 0002010089 Pignon Non reliée
63 0002010263 Pignon Non reliée
64 0002010296 Pignon Non reliée
65 0002010217 Roulement Nous contacter Voir la pièce
66 0002010330 Roulement Disponible Voir la pièce
67 0002010087 Joint Non reliée
68 0300010816 VIS Non reliée
69 0002010264 Poulie Non reliée
70 03500160826 Rondelle Non reliée
71 0002010080 Chaine Non reliée
72 142911010011 Axe Non reliée
73 0002010298 Pignon Non reliée
74 0002010227 Circlips Nous contacter Voir la pièce
75 0002010331 Pignon Non reliée
76 0002010090 Pignon Non reliée
77 0002010091 Pignon Non reliée
78 00010000280 Kit couteaux (10+2) Non reliée

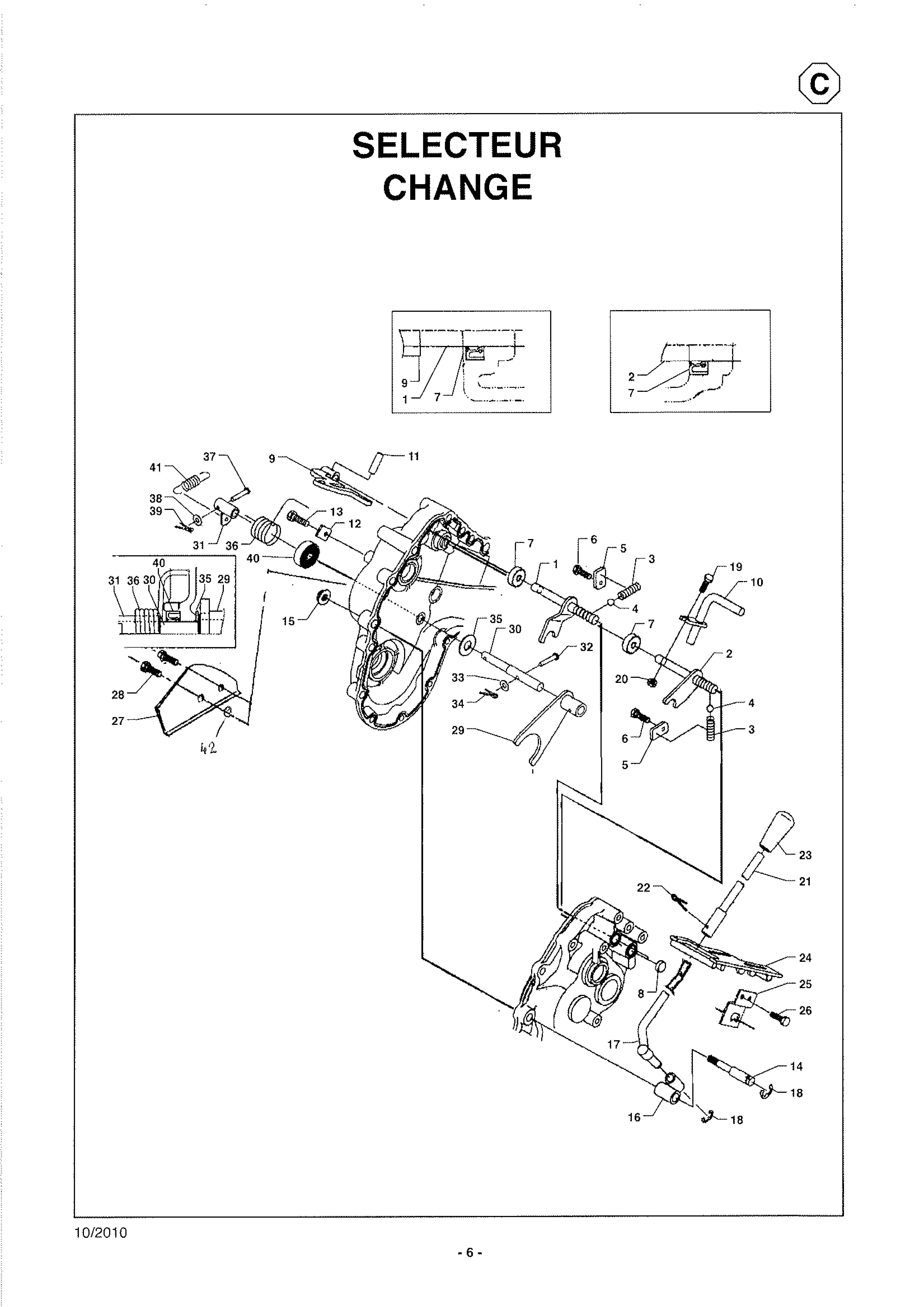

Vue éclatée STR 55 Version 2010

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010299 Fourchette d Non reliée
1 0002010299 Fourchette d Non reliée
2 0002010275 Fourchette g Non reliée
2 0002010275 Fourchette g Non reliée
3 0002010197 Ressort Nous contacter Voir la pièce
3 0002010197 Ressort Nous contacter Voir la pièce
4 0002010196 Bille Nous contacter Voir la pièce
4 0002010196 Bille Nous contacter Voir la pièce
5 0002010300 Plat Nous contacter Voir la pièce
5 0002010300 Plat Nous contacter Voir la pièce
6 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
6 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
7 0002010002 Bague Non reliée
7 0002010002 Bague Non reliée
7 0002010002 Bague Non reliée
7 0002010002 Bague Non reliée
8 0002010088 Bague Nous contacter Voir la pièce
9 0002010045 Bras a Non reliée
9 0002010045 Bras a Non reliée
10 0002010034 Bras b Non reliée
11 05500006025 Goupille Non reliée
12 0002010301 Plaque Non reliée
13 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
14 0002010035 Axe Non reliée
15 0300261001 ECROU Disponible Voir la pièce
16 0002010036 Pièce de cde Non reliée
17 0002010037 Levier Non reliée
18 07420101000 Anneau Non reliée
18 07420101000 Anneau Non reliée
19 A5240106025 Vis Disponible Voir la pièce
20 0300200601 ECROU Disponible Voir la pièce
21 P5061412000 Levier Nous contacter Voir la pièce
22 0002010039 Goupille Non reliée
23 0002010040 Poignée Nous contacter Voir la pièce
24 0002010302 Console Non reliée
25 0002010303 Patte support Non reliée
26 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
27 0002010304 Plaque Non reliée
28 0300010801 Vis Disponible Voir la pièce
29 0002010305 Fourchette Non reliée
29 0002010305 Fourchette Non reliée
30 0002010306 Axe Non reliée
30 0002010306 Axe Non reliée
31 0002010043 Entretoise Non reliée
31 0002010043 Entretoise Non reliée
32 0002010307 Axe Non reliée
33 03500130613 Rondelle Non reliée
34 0002010192 Goupille Non reliée
35 31212559000 Rondelle Nous contacter Voir la pièce
35 31212559000 Rondelle Nous contacter Voir la pièce
36 0002010041 Ressort Non reliée
36 0002010041 Ressort Non reliée
37 0002010193 Goupille Non reliée
38 03500130613 Rondelle Non reliée
39 0002010192 Goupille Non reliée
40 0002010002 Bague Non reliée
40 0002010002 Bague Non reliée
41 0002010042 Ressort Nous contacter Voir la pièce
42 P5061419000 Rondelle Nous contacter Voir la pièce

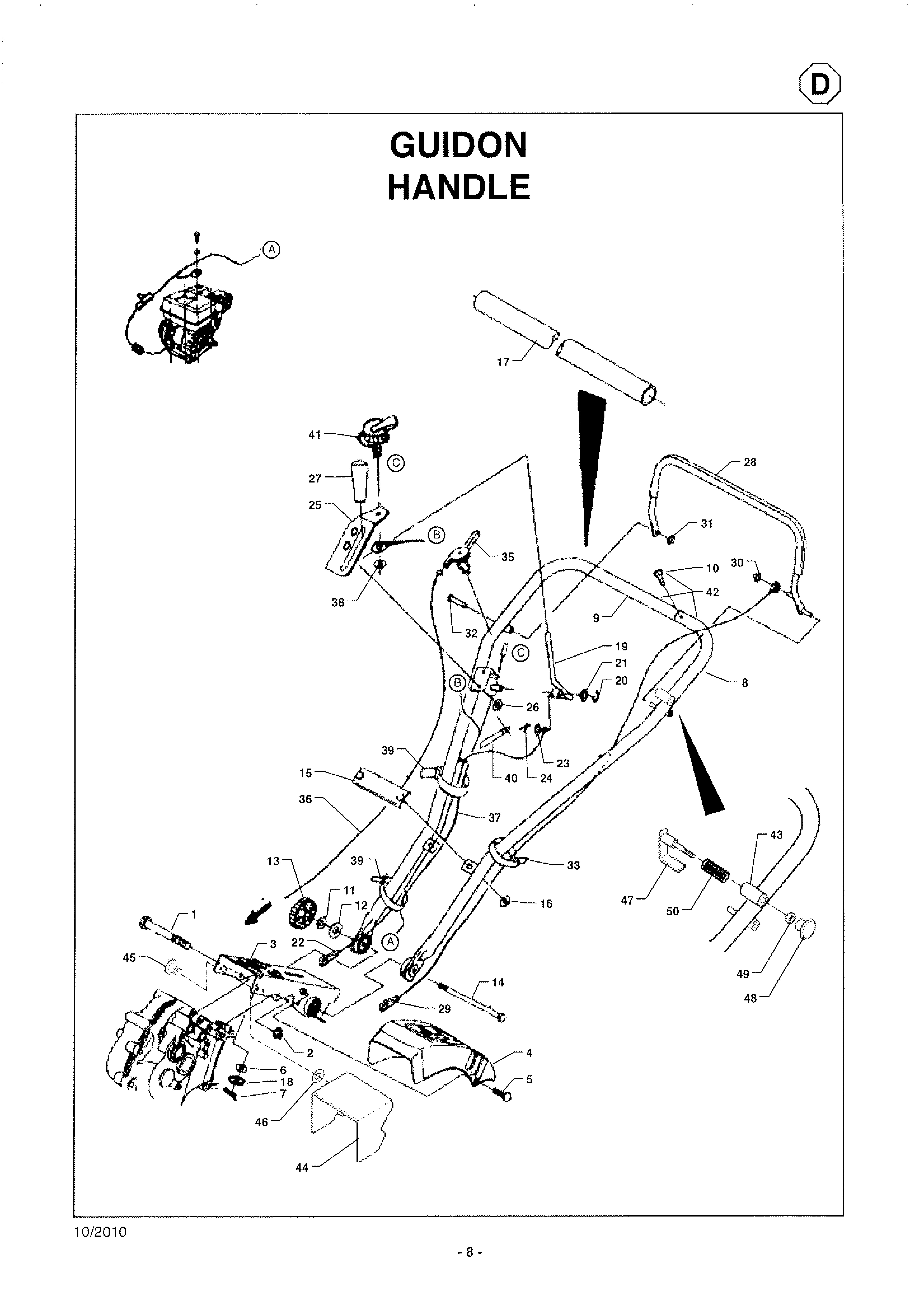

Vue éclatée STR 55 Version 2010

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 A0540108125 Vis Disponible Voir la pièce
2 0300260801 ECROU Nous contacter Voir la pièce
3 0002010311 Tôle fixation Non reliée
4 0002010309 Couvercle Non reliée
5 0001000287 Vis Non reliée
6 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
7 0002010337 Goupille Nous contacter Voir la pièce
8 0002010269 Demi guidon g Non reliée
9 0002010270 Demi guidon d Non reliée
10 A2220106016 Vis Disponible Voir la pièce
11 0300451001 RONDELLE Disponible Voir la pièce
12 03500151026 Rondelle Non reliée
13 0002010047 Molette Nous contacter Voir la pièce
14 0002010048 Vis Non reliée
15 0002010312 Patte Non reliée
16 0300260801 ECROU Nous contacter Voir la pièce
17 0002010083 Poignée Non reliée
18 08331000800 Rondelle Non reliée
19 0002010195 Levier Non reliée
20 0002010194 Anneau Nous contacter Voir la pièce
21 07310101210 Rondelle Non reliée
22 0002010094 Câble déclabottage Non reliée
23 03500130615 Rondelle Non reliée
24 0002010192 Goupille Non reliée
25 0002010313 Platine support Non reliée
26 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
27 0002010049 Poignée Non reliée
28 0002010268 Levier embr. Non reliée
29 0002010093 Câble embr. Non reliée
30 0002010272 Enjoliveur Non reliée
31 0001000286 Enjoliveur Disponible Voir la pièce
32 0002010050 Goupille Non reliée
33 0002010314 Collier Non reliée
35 0002010051 Commande gaz Nous contacter Voir la pièce
36 0002010092 Câble de gaz Non reliée
37 0002010265 Câble élec. Non reliée
38 0300260801 ECROU Nous contacter Voir la pièce
39 0002010314 Collier Non reliée
39 0002010314 Collier Non reliée
40 0002010316 Agrafe Non reliée
41 0002010055 Bouton d Disponible Voir la pièce
42 P50620510011 Ens. guidon Nous contacter Voir la pièce
43 P5062059000 Tube articulation Nous contacter Voir la pièce
44 P5062011000 Platine Nous contacter Voir la pièce
45 F0500106016 Vis Nous contacter Voir la pièce
46 P5062009000 Rondelle Nous contacter Voir la pièce
47 P50621140001 Loquet Nous contacter Voir la pièce
48 2740312900001 Bouchon Non reliée
49 A3000106002 Ecrou Nous contacter Voir la pièce
50 P5062119000 Ressort Disponible Voir la pièce

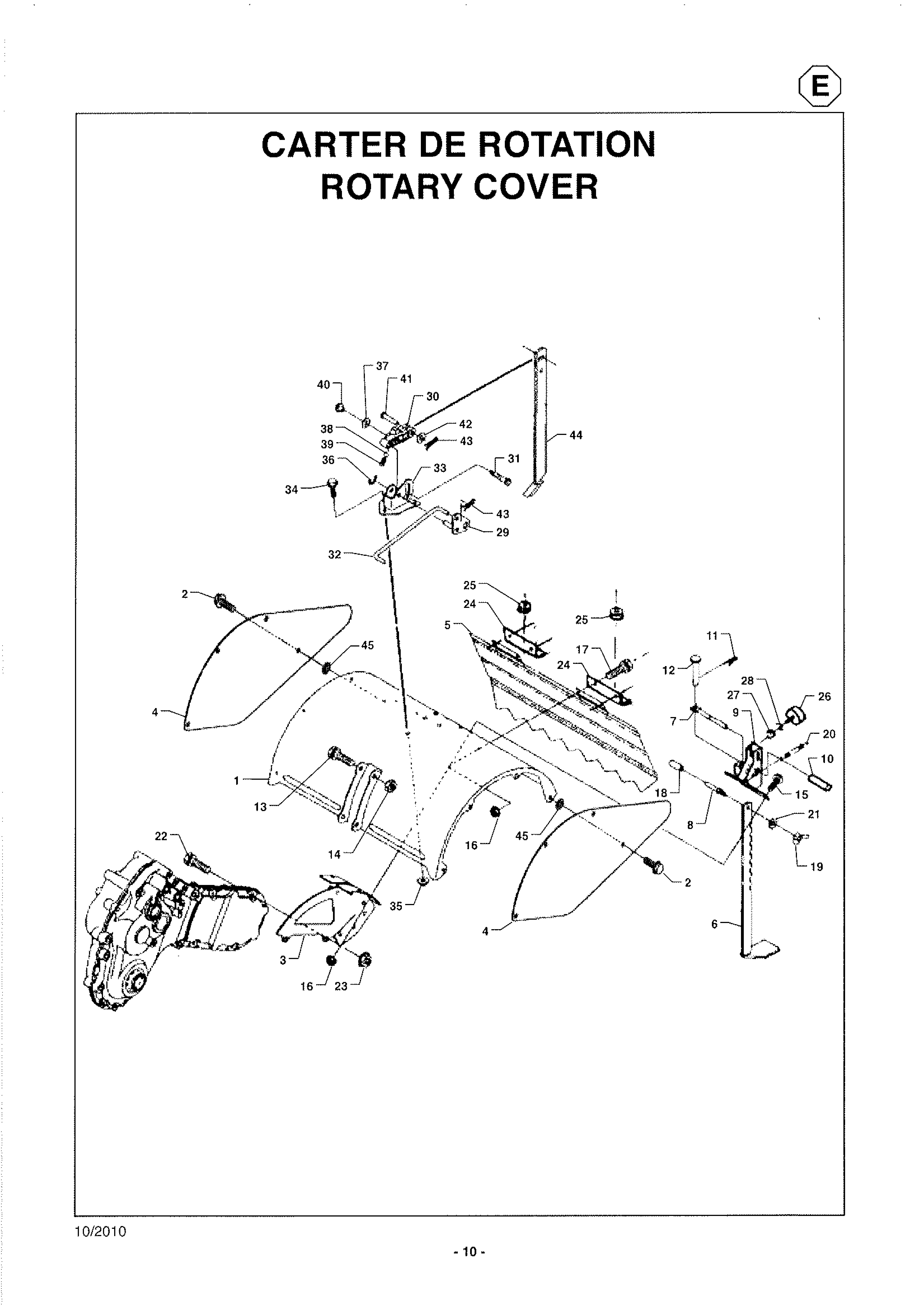

Vue éclatée STR 55 Version 2010

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010317 Carter fraise Non reliée
2 0300010815 VIS Disponible Voir la pièce
2 0300010815 VIS Disponible Voir la pièce
3 0002010199 Plaque support Non reliée
4 P5062204000 Carter cote Nous contacter Voir la pièce
4 P5062204000 Carter cote Nous contacter Voir la pièce
5 0002010273 Carter arrière Non reliée
6 0002010063 Jalon Non reliée
7 0002010056 Axe blocage Non reliée
8 0002010057 Levier Non reliée
9 0002010419 Support jalon Non reliée
10 0002010059 Capuchon Non reliée
11 05210106000 Goupille Nous contacter Voir la pièce
12 0002010060 Goupille Non reliée
13 F0500110060 Vis Disponible Voir la pièce
14 0300261001 ECROU Disponible Voir la pièce
15 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
16 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
16 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
17 0300010613 Vis Non reliée
18 0002010320 Capuchon Non reliée
19 A3300100800 Ecrou Nous contacter Voir la pièce
20 0002010321 Ressort Non reliée
21 A3600100802 Rondelle Nous contacter Voir la pièce
22 0300010817 VIS Disponible Voir la pièce
23 0300260801 ECROU Nous contacter Voir la pièce
24 0002010322 Plaque fixation Non reliée
24 0002010322 Plaque fixation Non reliée
25 0002010061 Butée caoutchouc Non reliée
25 0002010061 Butée caoutchouc Non reliée
26 0002010062 Molette Non reliée
27 0002010323 Ressort Non reliée
28 03500150822 Rondelle Non reliée
29 0002010064 Pivot Non reliée
30 0002010065 Support béquille Non reliée
31 0002010066 Axe de pivot Non reliée
32 0002010067 Levier Non reliée
33 0002010318 Support Non reliée
34 0300010613 Vis Non reliée
35 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
36 07420100800 Anneau Non reliée
37 03500140618 Rondelle Non reliée
38 0002010196 Bille Nous contacter Voir la pièce
39 0002010324 Ressort Non reliée
40 27403129000 Poignée Nous contacter Voir la pièce
41 0002010069 Goupille Non reliée
42 03500141022 Rondelle Nous contacter Voir la pièce
43 0002010337 Goupille Nous contacter Voir la pièce
43 0002010337 Goupille Nous contacter Voir la pièce
44 0002010070 Béquille Non reliée
45 P5061419000 Rondelle Nous contacter Voir la pièce
45 P5061419000 Rondelle Nous contacter Voir la pièce

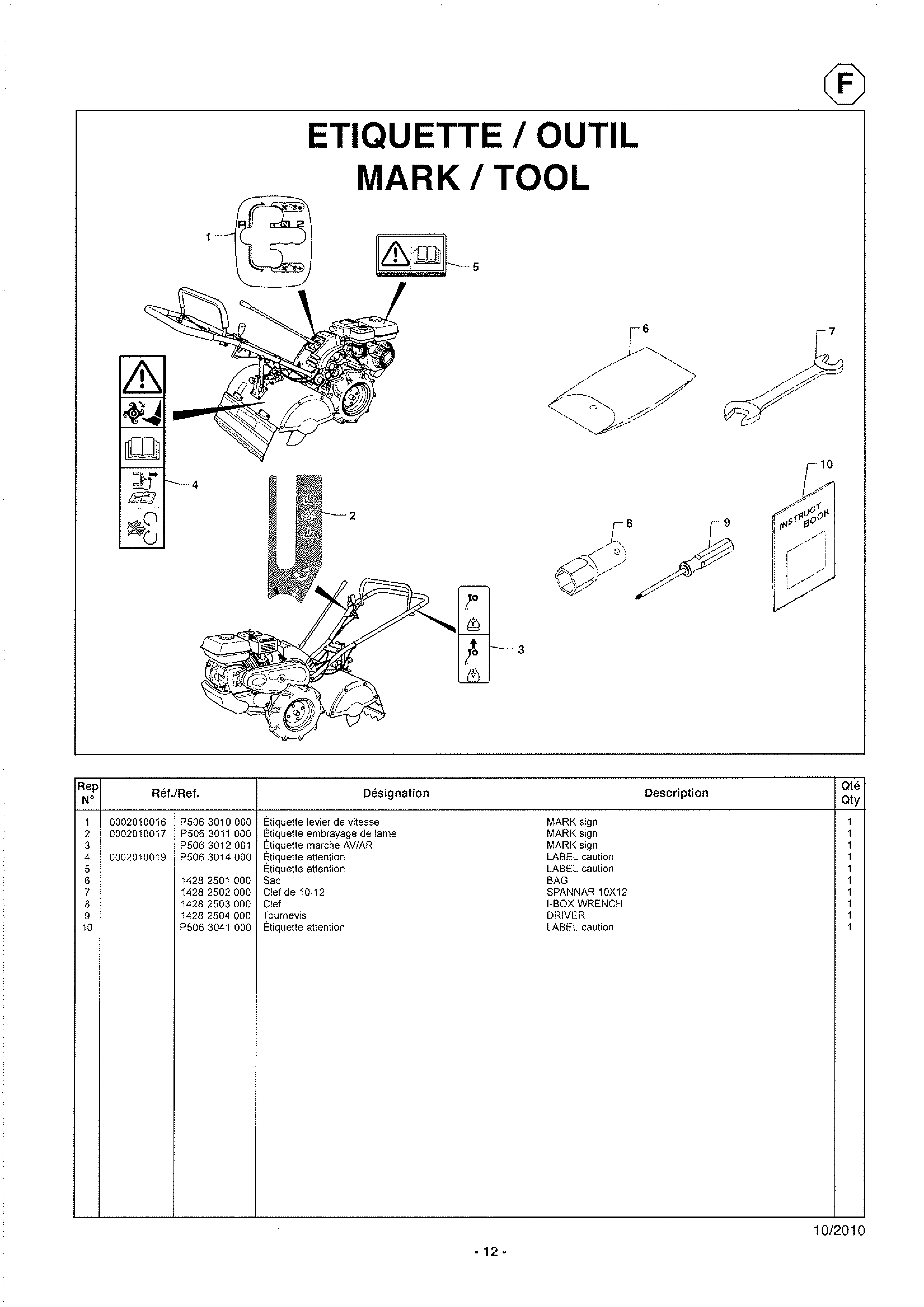

Vue éclatée STR 55 Version 2010

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010016 Etiquette vitesse Non reliée
2 0002010017 Etiquette embr. Non reliée
3 P5063012001 Etiquette " marche AV/AR" Nous contacter Voir la pièce
4 0002010019 Autocollant "danger" Nous contacter Voir la pièce
5 - N Non reliée
6 14282501000 Sac Nous contacter Voir la pièce
7 14282502000 Cle 10-12 Nous contacter Voir la pièce
8 14282503000 Cle Nous contacter Voir la pièce
9 14282504000 Tournevis Nous contacter Voir la pièce
10 P5063041000 Etiquette " Attention" Nous contacter Voir la pièce
chevron_right
