Vue Éclatée POLO 107 H
Retrouvez les pièces détachées, références et repères disponibles pour POLO 107 H.

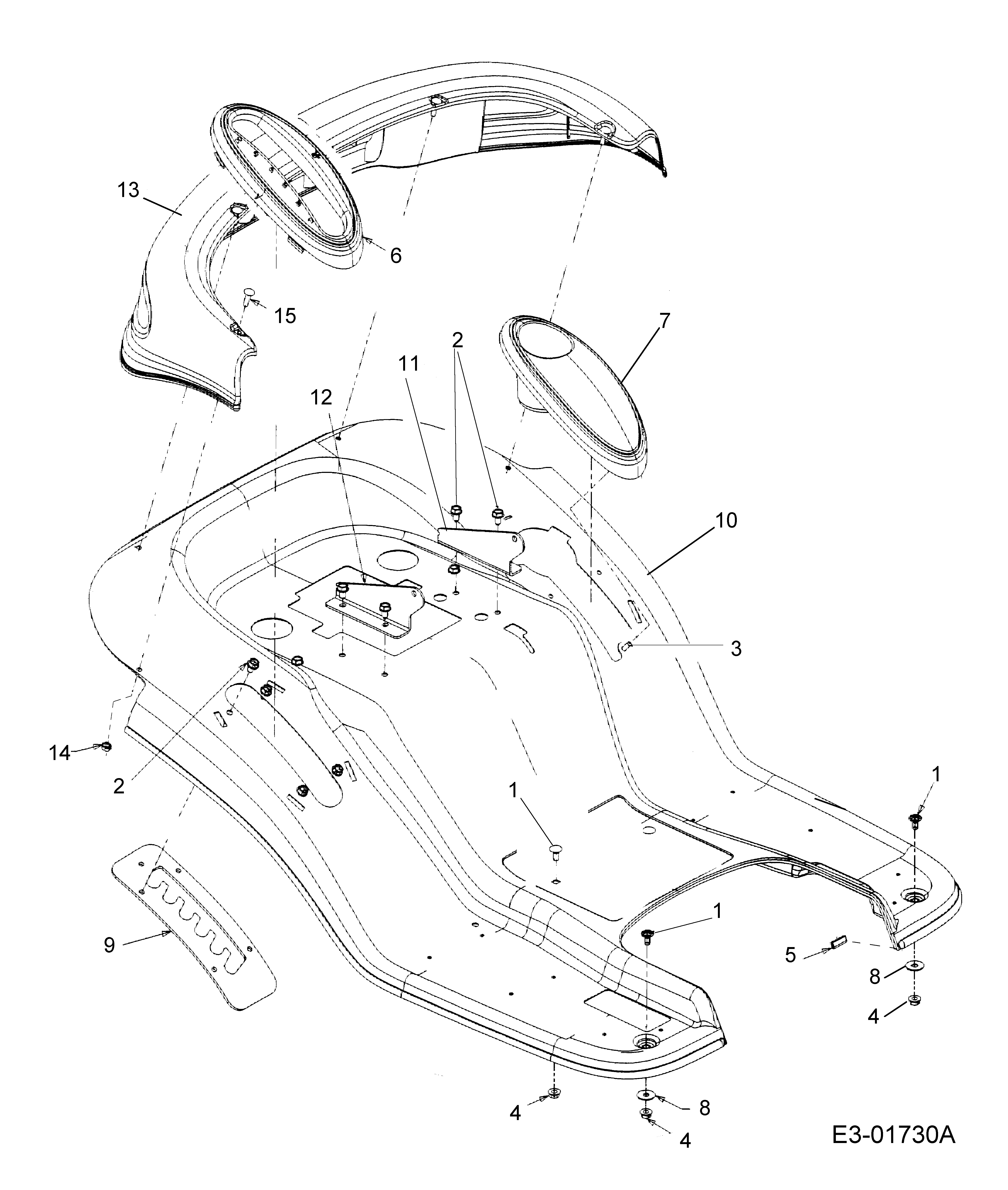

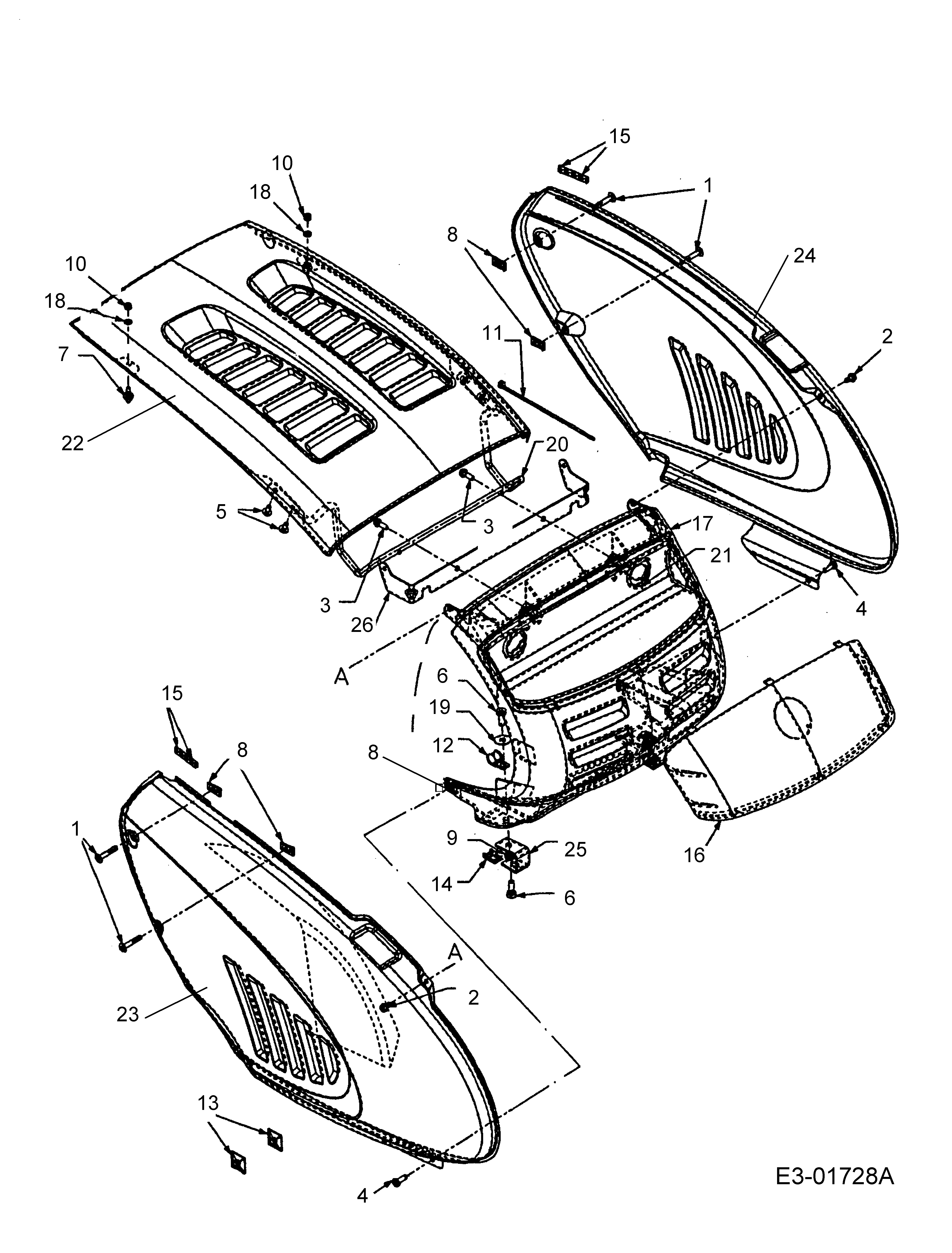

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100578 | Vis | Disponible | Voir la pièce |
| 1 | C7100578 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 4 | C7100924 | Vis | Disponible | Voir la pièce |
| 4 | C7100924 | Vis | Disponible | Voir la pièce |
| 5 | C7101017 | Vis | Disponible | Voir la pièce |
| 6 | C7101681 | Vis | Disponible | Voir la pièce |
| 6 | C7101681 | Vis | Disponible | Voir la pièce |
| 7 | C7111236 | Boulon | Disponible | Voir la pièce |
| 8 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 8 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 8 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120634 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 11 | C7250157 | Bande | Disponible | Voir la pièce |
| 12 | C7260272 | Etau | Disponible | Voir la pièce |
| 13 | C7260359 | Plaquette | Disponible | Voir la pièce |
| 14 | C7260365 | Ecrou | Disponible | Voir la pièce |
| 15 | C7310511 | Protection | Disponible | Voir la pièce |
| 16 | C7312118A | Lens | Disponible | Voir la pièce |
| 17 | C7530895 | Grille | Disponible | Voir la pièce |
| 18 | C7360668 | Entretoise | Disponible | Voir la pièce |
| 18 | C7360668 | Entretoise | Disponible | Voir la pièce |
| 19 | C7360701 | Rondelle | Disponible | Voir la pièce |
| 20 | C7472138637 | Support | Non reliée | |
| 21 | C7312430 | Etiquette | Disponible | Voir la pièce |
| 22 | C78307834010 | Capot (orange) | Disponible | Voir la pièce |
| 23 | C7830784A638 | Panneau | Non reliée | |
| 24 | C7830785638 | Panneau | Disponible | Voir la pièce |
| 25 | C7830901Z | Support | Non reliée | |
| 26 | C7831346637 | Support | Disponible | Voir la pièce |

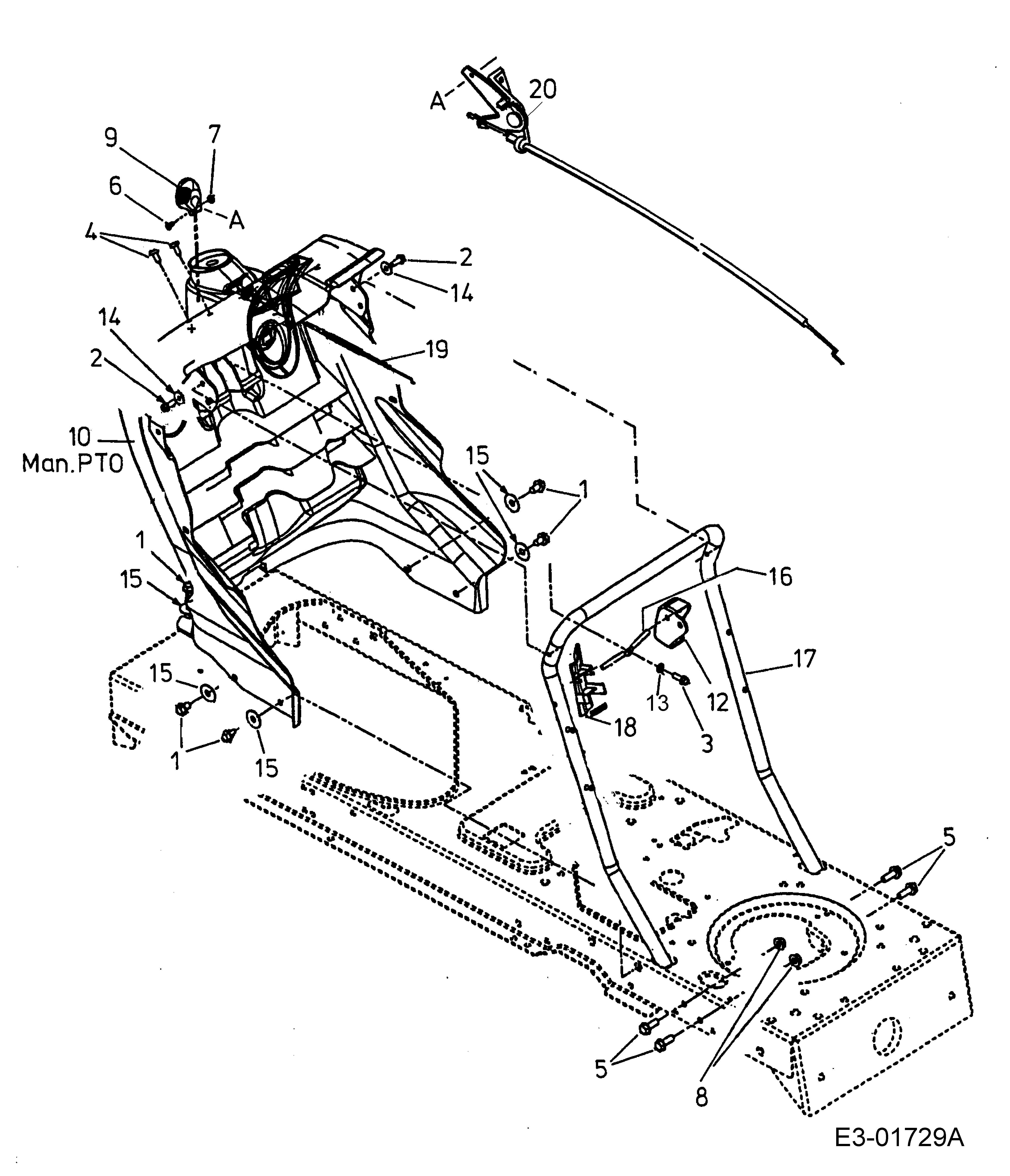

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100604A | Vis | Disponible | Voir la pièce |
| 1 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100642 | Vis | Disponible | Voir la pièce |
| 2 | C7100642 | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 4 | C7101017 | Vis | Disponible | Voir la pièce |
| 5 | C7101238 | Vis | Disponible | Voir la pièce |
| 5 | C7101238 | Vis | Disponible | Voir la pièce |
| 6 | C7103217 | Vis | Disponible | Voir la pièce |
| 7 | C7120142 | Ecrou | Disponible | Voir la pièce |
| 8 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 9 | C7311857 | Poignee | Disponible | Voir la pièce |
| 10 | C7312122C | Tableau de bord | Disponible | Voir la pièce |
| 12 | C7312227 | Levier complet | Disponible | Voir la pièce |
| 13 | C7360142 | Rondelle | Disponible | Voir la pièce |
| 14 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 14 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 15 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 15 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 15 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 15 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 16 | C7471196 | Tige | Disponible | Voir la pièce |
| 17 | C7491087A | Support | Disponible | Voir la pièce |
| 18 | C7312228 | Couvercle | Disponible | Voir la pièce |
| 19 | C7461088 | Câble starter | Disponible | Voir la pièce |
| 20 | C7461087 | Cable accellerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100260A | Vis | Disponible | Voir la pièce |
| 1 | C7100260A | Vis | Disponible | Voir la pièce |
| 1 | C7100260A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7101394 | Vis | Disponible | Voir la pièce |
| 4 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 4 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 4 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 5 | C7310511 | Protection | Disponible | Voir la pièce |
| 6 | C7312546A | Couvercle | Disponible | Voir la pièce |
| 7 | C7312549 | Couvercle | Disponible | Voir la pièce |
| 8 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 8 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 9 | C7831404A | Etrier | Disponible | Voir la pièce |
| 10 | C78304199638 | Aile | Disponible | Voir la pièce |
| 11 | C7831496637 | Support | Disponible | Voir la pièce |
| 12 | C7831500637 | Support | Non reliée | |
| 13 | C73104154 | Carter | Disponible | Voir la pièce |
| 14 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 15 | C7100932A | Vis | Disponible | Voir la pièce |

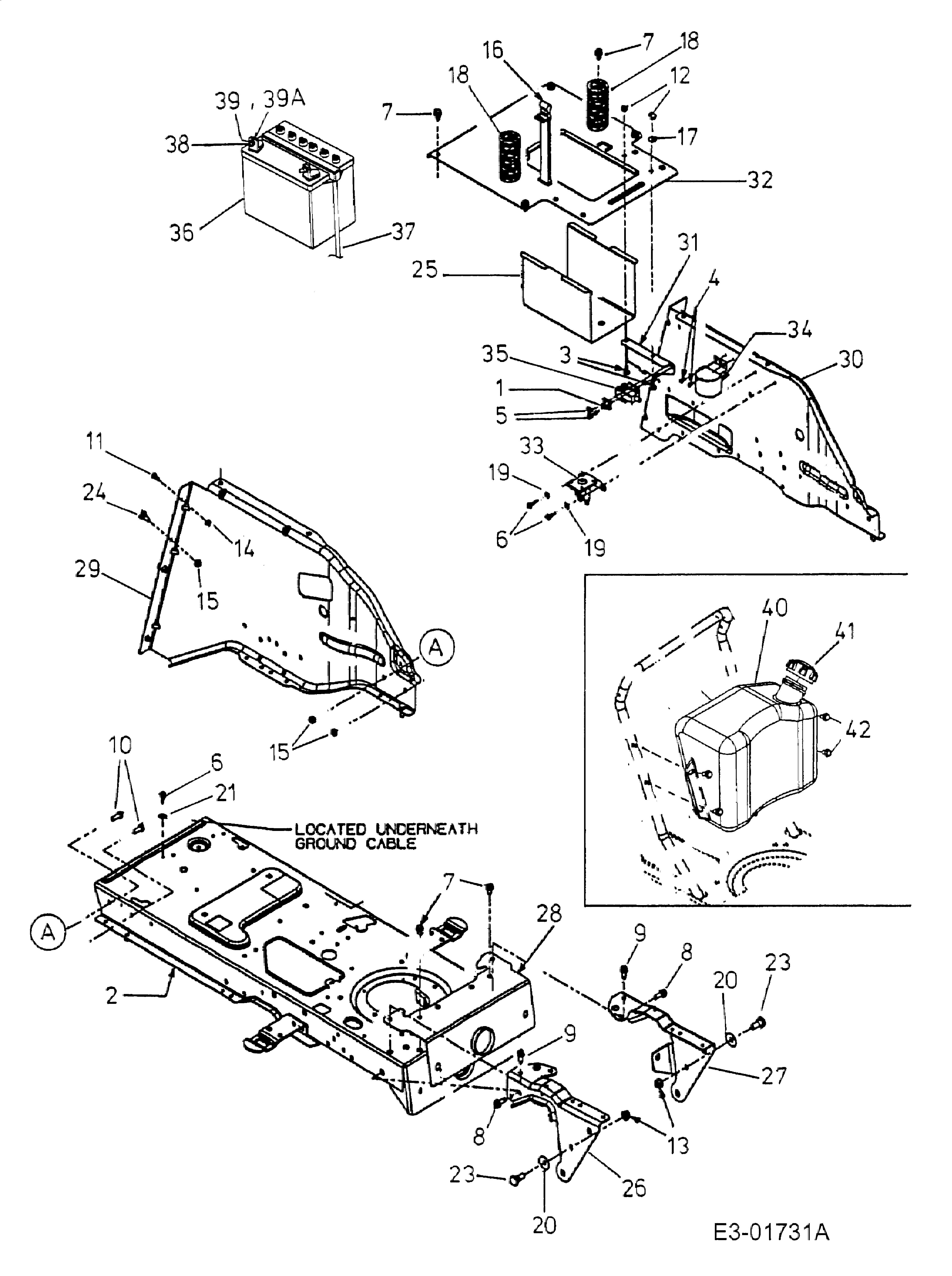

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17962 | Plaquette | Disponible | Voir la pièce |
| 2 | C6830586637 | Châssis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 4 | C7100148 | Vis | Disponible | Voir la pièce |
| 5 | C7100224 | Vis | Disponible | Voir la pièce |
| 6 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7100599 | Vis | Disponible | Voir la pièce |
| 7 | C7100604A | Vis | Disponible | Voir la pièce |
| 7 | C7100604A | Vis | Disponible | Voir la pièce |
| 7 | C7100604A | Vis | Disponible | Voir la pièce |
| 8 | C7101238 | Vis | Disponible | Voir la pièce |
| 8 | C7101238 | Vis | Disponible | Voir la pièce |
| 9 | C7101260A | Vis | Disponible | Voir la pièce |
| 9 | C7101260A | Vis | Disponible | Voir la pièce |
| 10 | C7101681 | Vis | Disponible | Voir la pièce |
| 11 | C7101691 | Vis | Disponible | Voir la pièce |
| 12 | C7120291 | Ecrou | Disponible | Voir la pièce |
| 13 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 15 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 15 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 16 | C7230444 | Support | Disponible | Voir la pièce |
| 17 | C7260353 | Ecrou | Disponible | Voir la pièce |
| 18 | C7321034 | Ressort | Disponible | Voir la pièce |
| 18 | C7321034 | Ressort | Disponible | Voir la pièce |
| 19 | C7360222 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360222 | Rondelle | Disponible | Voir la pièce |
| 20 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 20 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 21 | C7360498 | Rondelle | Disponible | Voir la pièce |
| 23 | C7380143 | Vis | Disponible | Voir la pièce |
| 23 | C7380143 | Vis | Disponible | Voir la pièce |
| 24 | C7380140 | Vis | Disponible | Voir la pièce |
| 25 | C7830349637 | Siege | Disponible | Voir la pièce |
| 26 | C7830726E637 | Support | Disponible | Voir la pièce |
| 27 | C7830727D637 | Support | Disponible | Voir la pièce |
| 28 | C7830728B637 | Support | Disponible | Voir la pièce |
| 29 | C78304024637 | Châssis | Non reliée | |
| 30 | C78304155637 | Châssis | Non reliée | |
| 31 | C7831387A | Support | Disponible | Voir la pièce |
| 32 | C7831410637 | Support | Disponible | Voir la pièce |
| 33 | C7251426A | Interrupteur | Disponible | Voir la pièce |
| 34 | C7251802 | Signam | Disponible | Voir la pièce |
| 35 | C7252013 | Securite | Disponible | Voir la pièce |
| 36 | C5032U30002R | Batterie | Non reliée | |
| 37 | C75004016A | Soupape | Disponible | Voir la pièce |
| 38 | C7101753 | Vis | Disponible | Voir la pièce |
| 39 | C7120689 | Ecrou | Disponible | Voir la pièce |
| 39A | C7360648 | Rondelle | Disponible | Voir la pièce |
| 40 | C7510818D | Reservoir | Disponible | Voir la pièce |
| 41 | C7510603B | Bouchon | Non reliée | |
| 42 | C7100604A | Vis | Disponible | Voir la pièce |

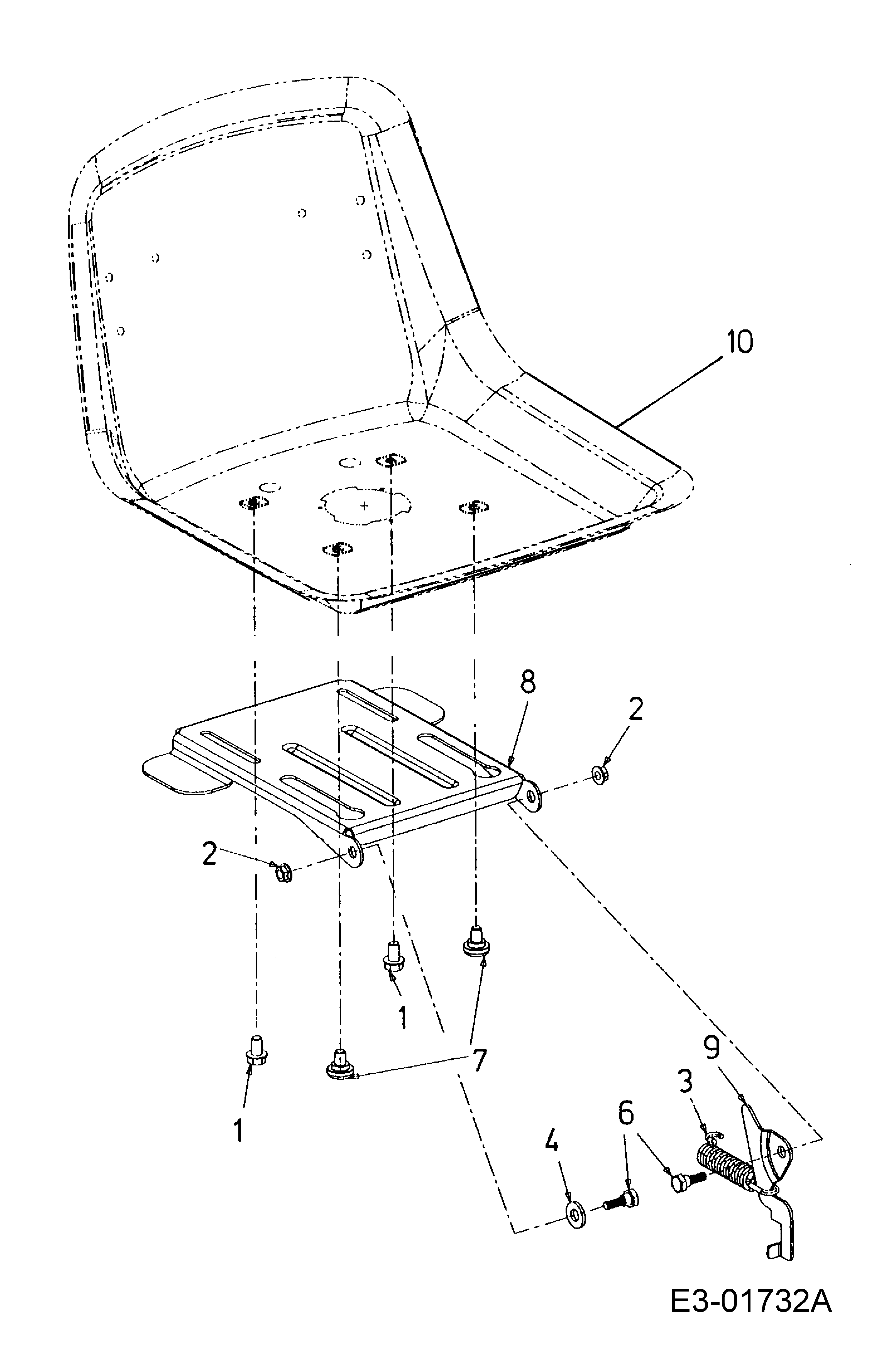

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100870 | Vis | Disponible | Voir la pièce |
| 1 | C7100870 | Vis | Disponible | Voir la pièce |
| 2 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 2 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 3 | C7321184 | Ressort | Disponible | Voir la pièce |
| 4 | C7360696 | Rondelle | Disponible | Voir la pièce |
| 6 | C7380296 | Vis | Disponible | Voir la pièce |
| 7 | C73804012A | Vis | Disponible | Voir la pièce |
| 8 | C78304081DS | Support | Disponible | Voir la pièce |
| 9 | C7831366B | Interrupteur | Disponible | Voir la pièce |
| 10 | C75704107 | Siege | Disponible | Voir la pièce |

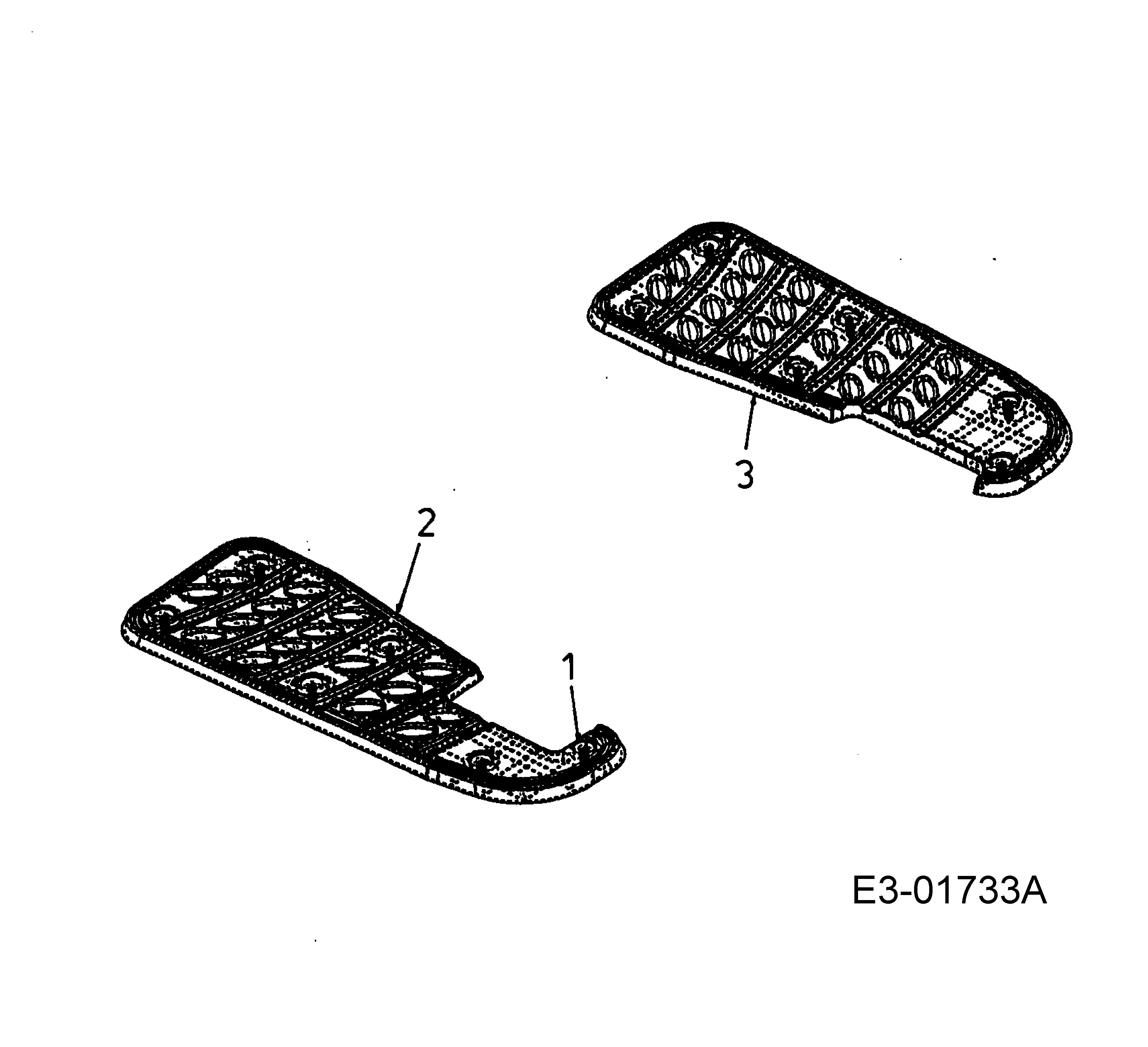

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7263046 | Bague | Disponible | Voir la pièce |
| 2 | C7350656 | Protection | Disponible | Voir la pièce |
| 3 | C7350693 | Protection | Disponible | Voir la pièce |

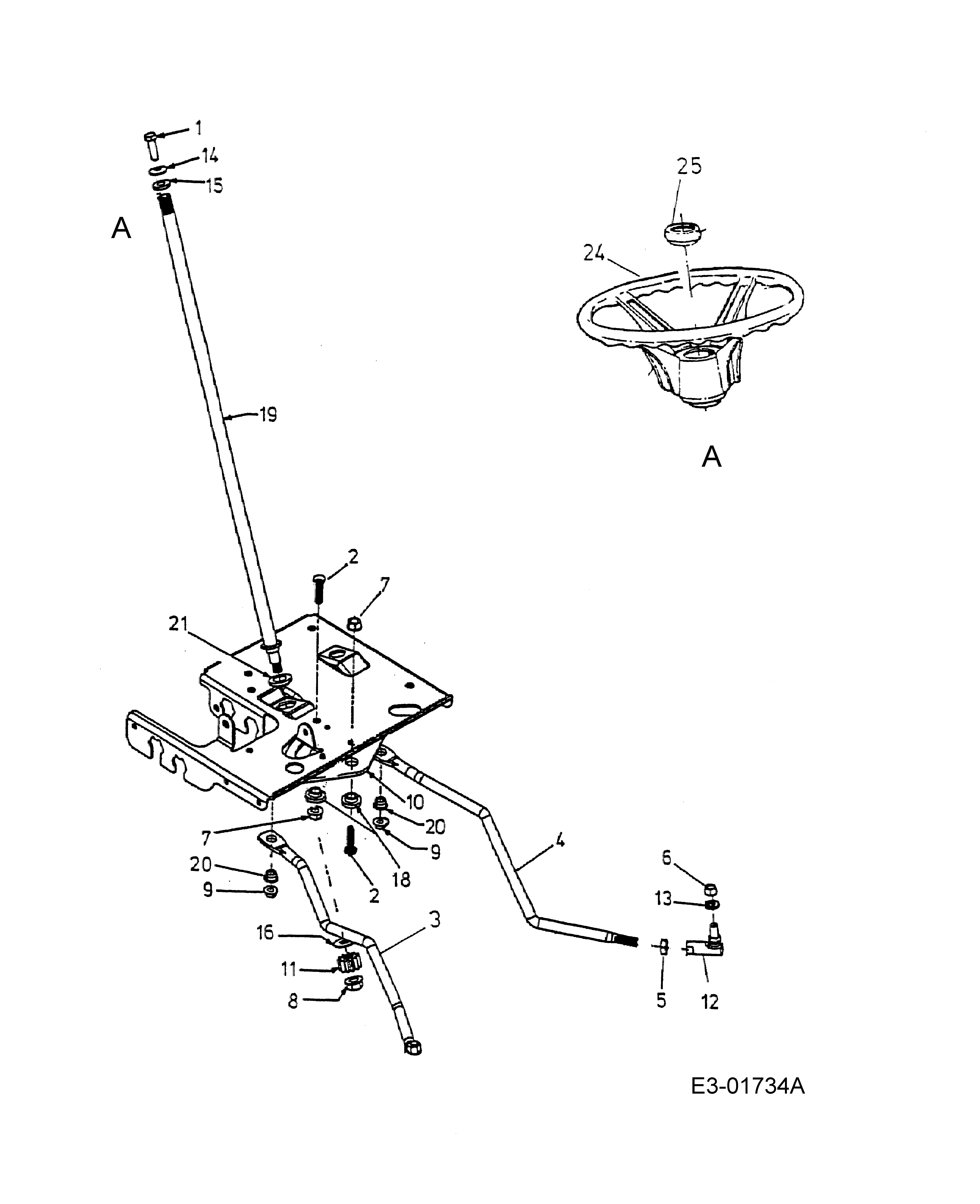

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100643 | Vis | Disponible | Voir la pièce |
| 2 | C7100514 | Vis | Disponible | Voir la pièce |
| 2 | C7100514 | Vis | Disponible | Voir la pièce |
| 3 | C7111776B | Support right | Disponible | Voir la pièce |
| 4 | C7111775B | Support left | Disponible | Voir la pièce |
| 5 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 6 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 7 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 7 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 8 | C7120459 | Ecrou | Disponible | Voir la pièce |
| 8 | C7120459 | Ecrou | Disponible | Voir la pièce |
| 9 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 10 | C7171550F | Secteur | Disponible | Voir la pièce |
| 11 | C7171554 | Pignon | Disponible | Voir la pièce |
| 12 | C7230448A | Connection | Disponible | Voir la pièce |
| 13 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 14 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 15 | C7363004 | Rondelle | Disponible | Voir la pièce |
| 16 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 18 | C7380372B | Entretoise | Disponible | Voir la pièce |
| 19 | C7381001A | Goujon | Disponible | Voir la pièce |
| 20 | C7410475R | Coussinet | Non reliée | |
| 20 | C7410475R | Coussinet | Non reliée | |
| 21 | C7410656A | Coussinet | Disponible | Voir la pièce |
| 24 | C63104028 | Volant | Disponible | Voir la pièce |
| 25 | C73104039 | Bouchon | Disponible | Voir la pièce |

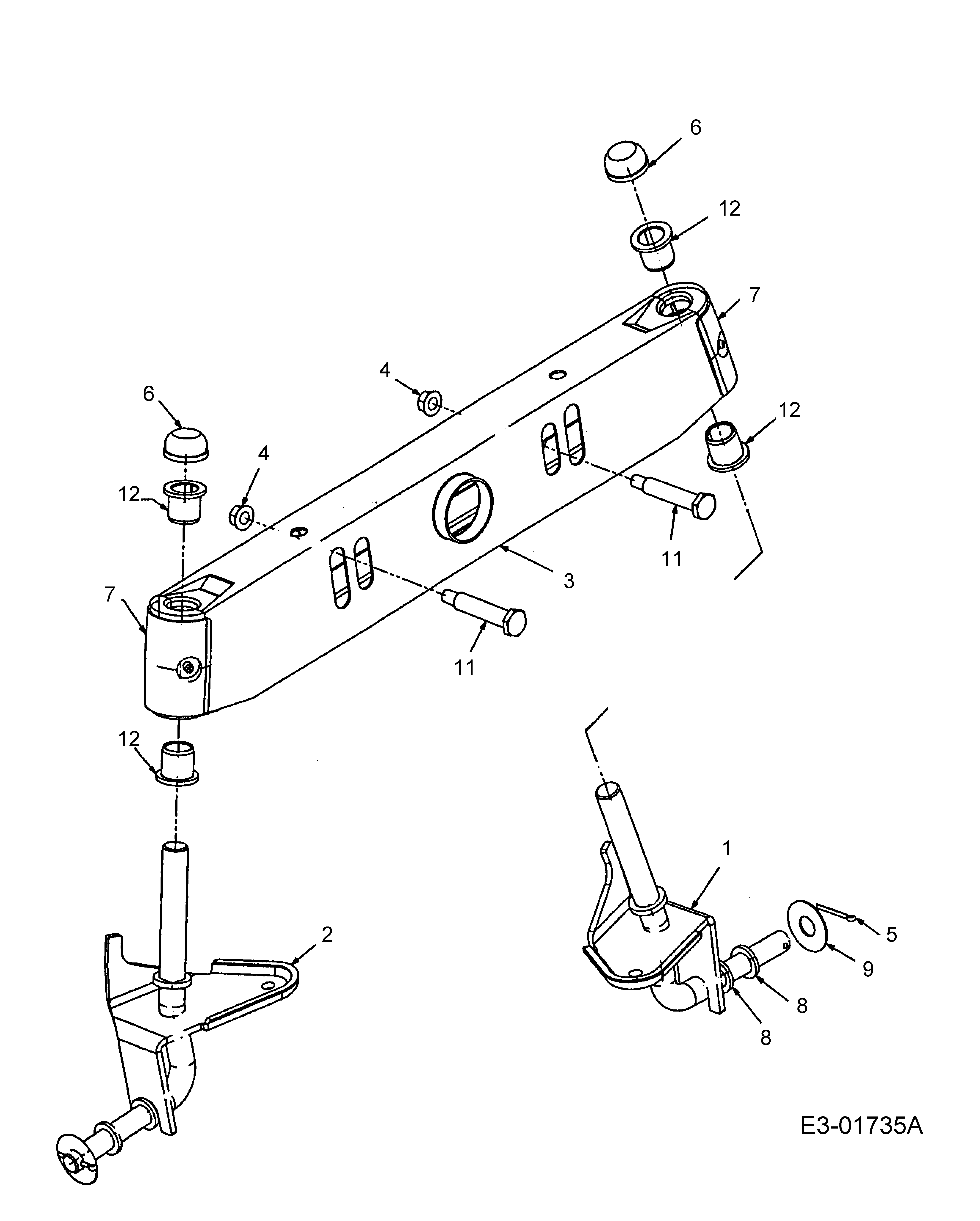

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6380023637 | Support | Non reliée | |
| 2 | C6380024637 | Support | Disponible | Voir la pièce |
| 3 | C6830128B637 | Assieu anterieur | Disponible | Voir la pièce |
| 4 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 4 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 5 | C7140470 | Epingle | Disponible | Voir la pièce |
| 6 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 6 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 8 | C7360162 | Rondelle | Disponible | Voir la pièce |
| 8 | C7360162 | Rondelle | Disponible | Voir la pièce |
| 9 | C7360285 | Rondelle | Disponible | Voir la pièce |
| 11 | C7381011A | Vis | Non reliée | |
| 11 | C7381011A | Vis | Non reliée | |
| 12 | C7410660A | Flasque | Disponible | Voir la pièce |
| 12 | C7410660A | Flasque | Disponible | Voir la pièce |
| 12 | C7410660A | Flasque | Disponible | Voir la pièce |
| 12 | C7410660A | Flasque | Disponible | Voir la pièce |

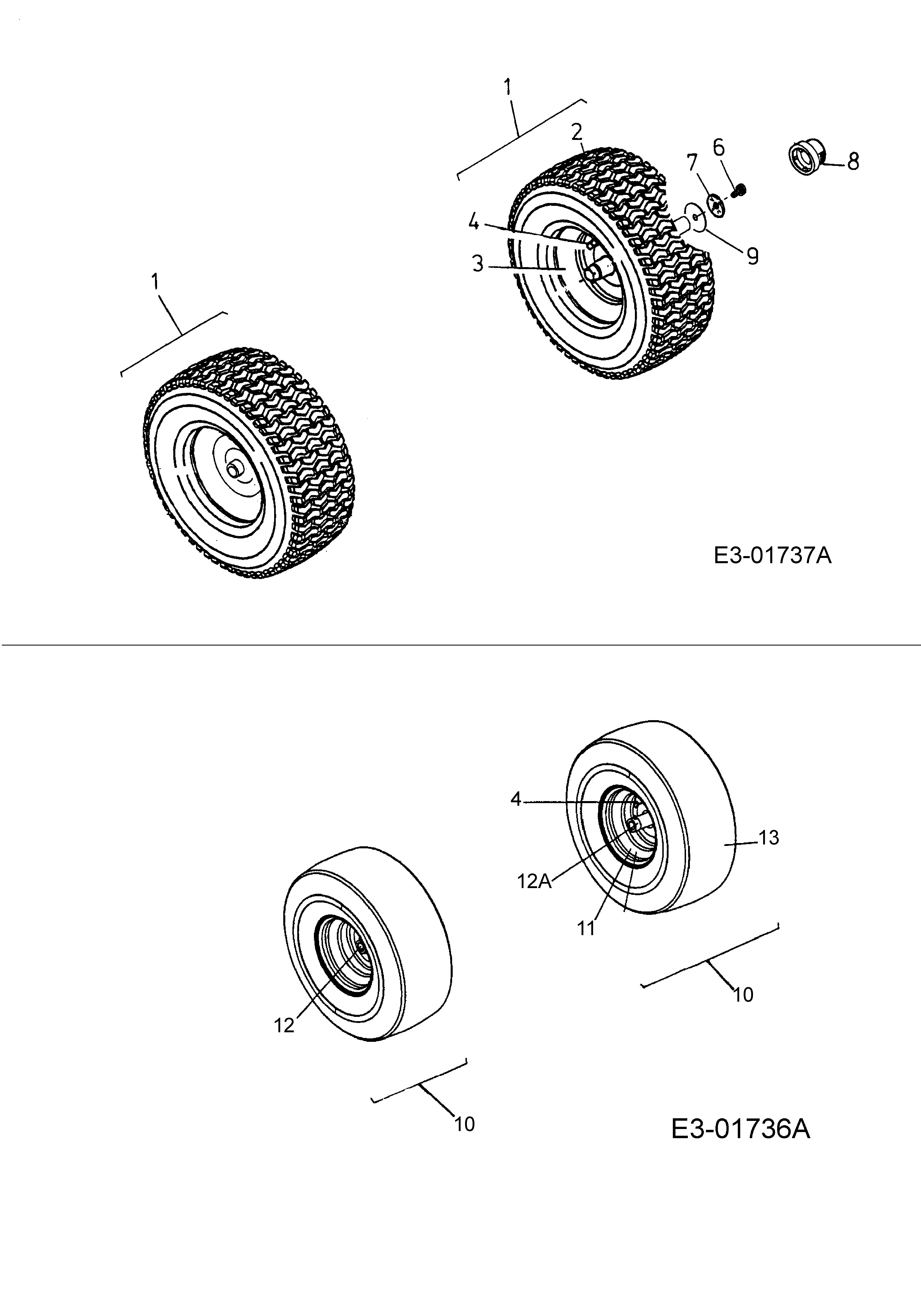

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7340817662 | Roue | Disponible | Voir la pièce |
| 1 | C7340817662 | Roue | Disponible | Voir la pièce |
| 2 | C7340448 | Pneumatique | Disponible | Voir la pièce |
| 3 | C63404369662 | Jante | Disponible | Voir la pièce |
| 4 | C7340255 | Soupape | Disponible | Voir la pièce |
| 4 | C7340255 | Soupape | Disponible | Voir la pièce |
| 6 | C7100627 | Vis | Disponible | Voir la pièce |
| 7 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 8 | C7310484A | Enjoliveur | Disponible | Voir la pièce |
| 9 | C7360430 | Rondelle | Disponible | Voir la pièce |
| 10 | C6340105B662 | Roue | Disponible | Voir la pièce |
| 10 | C6340105B662 | Roue | Disponible | Voir la pièce |
| 11 | C6340172662 | Jante | Disponible | Voir la pièce |
| 12 | C7410706 | Roulement | Disponible | Voir la pièce |
| 12 | C7410706 | Roulement | Disponible | Voir la pièce |
| 13 | C7341731 | Pneumatique | Disponible | Voir la pièce |

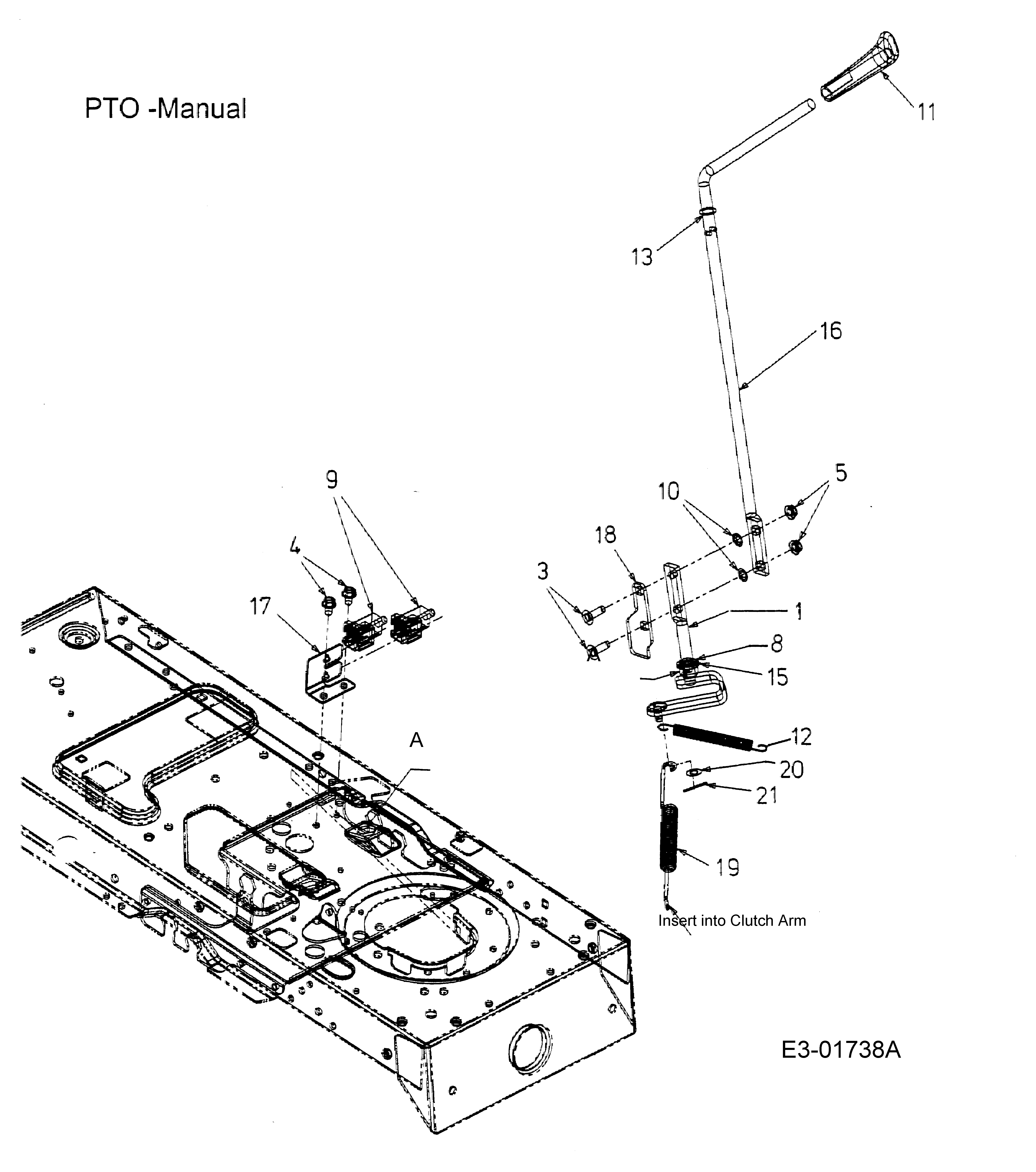

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6470066A637 | Ecrou | Non reliée | |
| 3 | C7100276 | Vis | Disponible | Voir la pièce |
| 4 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 8 | C7160104 | Bague | Disponible | Voir la pièce |
| 9 | C7251657A | Securite | Disponible | Voir la pièce |
| 10 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 11 | C63104247 | Poignée | Disponible | Voir la pièce |
| 12 | C73204197 | Ressort | Disponible | Voir la pièce |
| 13 | C7360108 | Rondelle | Disponible | Voir la pièce |
| 15 | C7410708 | Roulement | Disponible | Voir la pièce |
| 16 | C7471112D | Levier | Disponible | Voir la pièce |
| 17 | C7831438 | Equere support | Disponible | Voir la pièce |
| 18 | C7831497Z | Support | Disponible | Voir la pièce |
| 19 | C73204000B | Ressort | Disponible | Voir la pièce |
| 20 | C7360314 | Rondelle | Disponible | Voir la pièce |
| 21 | C7140111 | Goupille | Disponible | Voir la pièce |

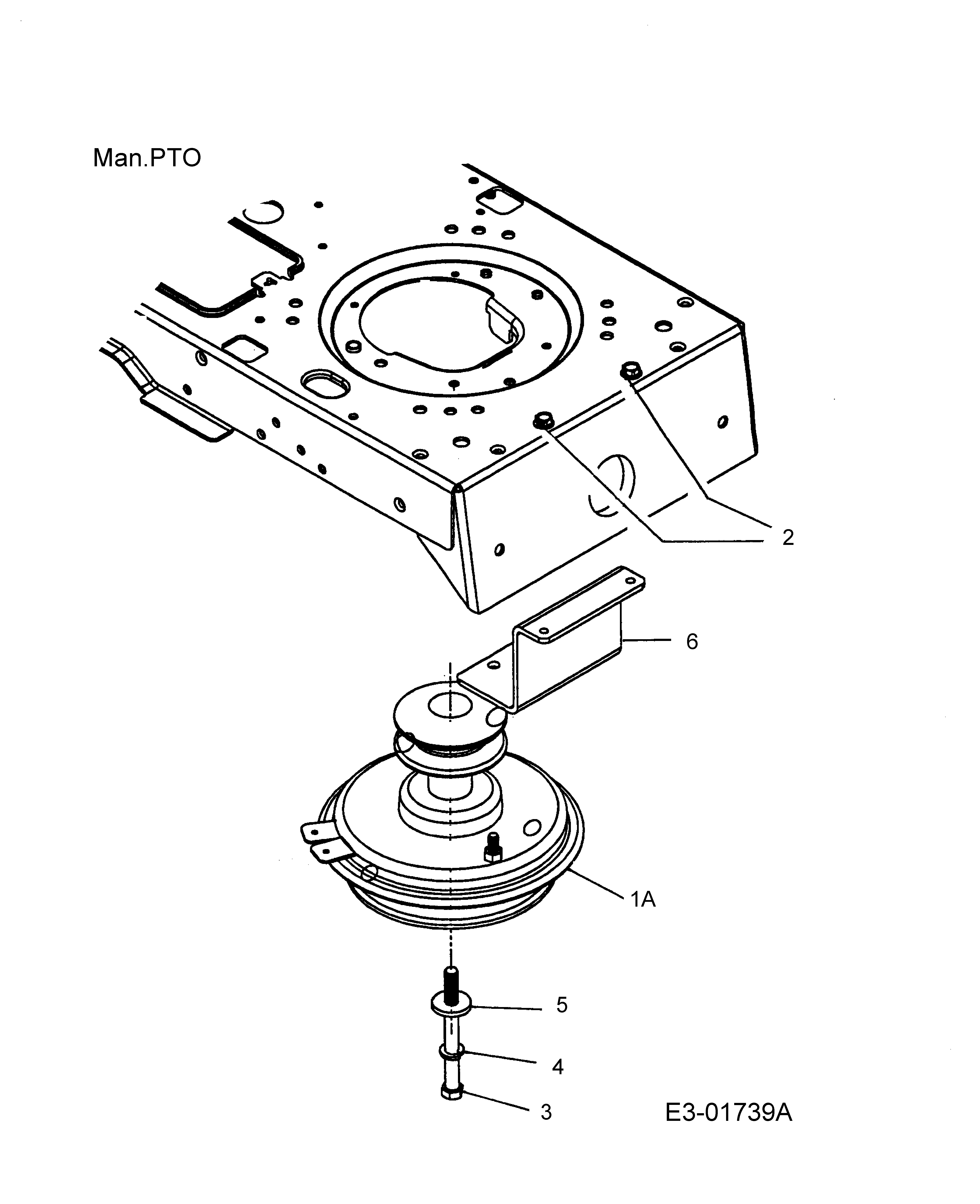

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68120029 | Embrayage | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 3 | C71004002 | Vis | Disponible | Voir la pièce |
| 4 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 5 | C7360322 | Rondelle | Disponible | Voir la pièce |
| 6 | C78304000AS | Equere support | Disponible | Voir la pièce |

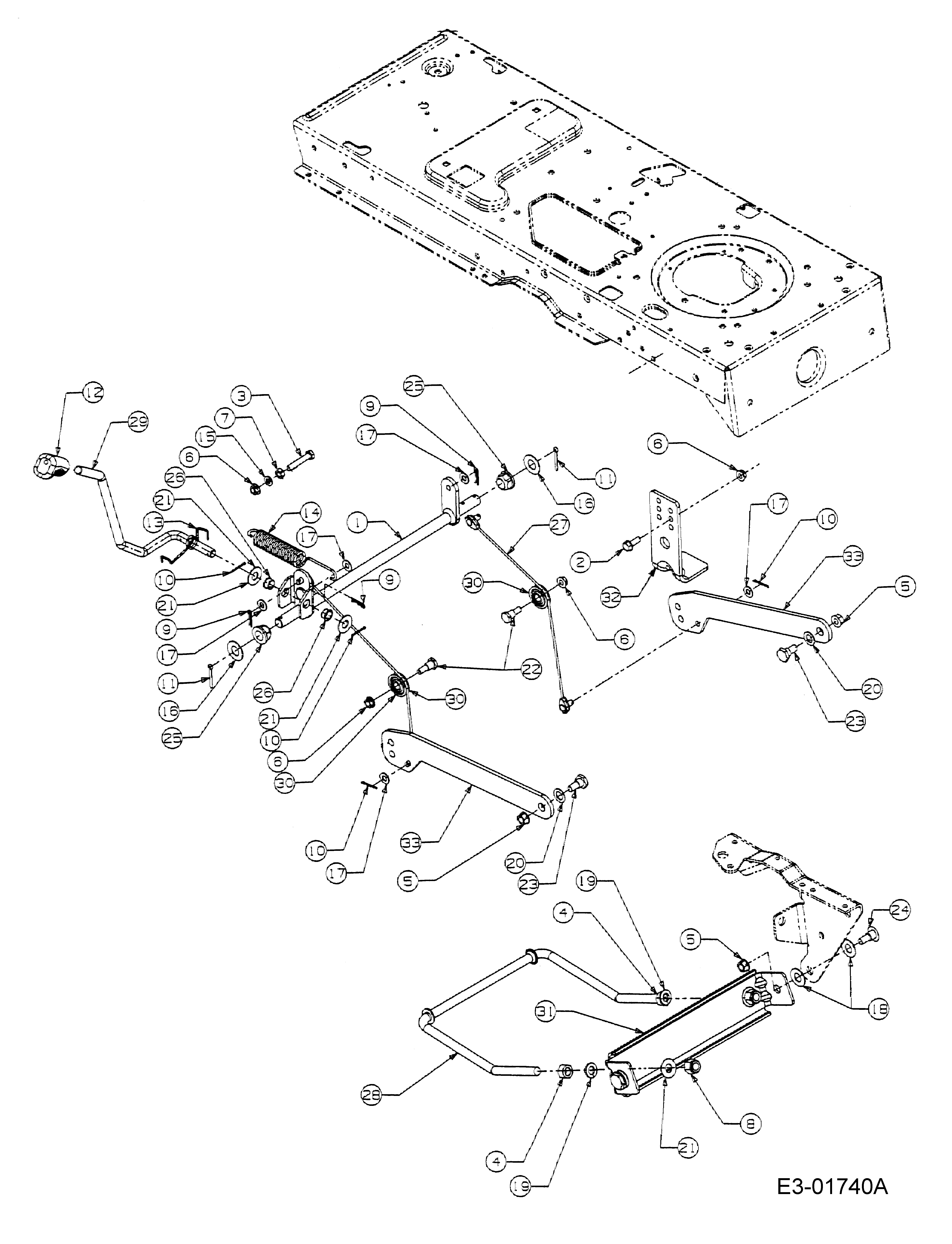

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6830587637 | Arbre compl. | Disponible | Voir la pièce |
| 2 | C7101238 | Vis | Disponible | Voir la pièce |
| 3 | C7103180 | Vis | Disponible | Voir la pièce |
| 4 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 4 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 6 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 6 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 6 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 6 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 7 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 8 | C7123083 | Ecrou | Disponible | Voir la pièce |
| 9 | C7140104 | Goupille | Disponible | Voir la pièce |
| 9 | C7140104 | Goupille | Disponible | Voir la pièce |
| 9 | C7140104 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 11 | C7140162 | Goupille | Disponible | Voir la pièce |
| 11 | C7140162 | Goupille | Disponible | Voir la pièce |
| 12 | C7200311 | Poignee | Disponible | Voir la pièce |
| 13 | C73204004 | Ressort | Disponible | Voir la pièce |
| 14 | C7320971 | Ressort | Disponible | Voir la pièce |
| 15 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 16 | C7360187 | Rondelle | Disponible | Voir la pièce |
| 16 | C7360187 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 18 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360921 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360921 | Rondelle | Disponible | Voir la pièce |
| 20 | C7363068 | Rondelle | Disponible | Voir la pièce |
| 20 | C7363068 | Rondelle | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 22 | C7380138A | Vis | Disponible | Voir la pièce |
| 23 | C7380143 | Vis | Disponible | Voir la pièce |
| 23 | C7380143 | Vis | Disponible | Voir la pièce |
| 24 | C7380507B | Vis | Disponible | Voir la pièce |
| 25 | C7410225 | Roulement | Disponible | Voir la pièce |
| 25 | C7410225 | Roulement | Disponible | Voir la pièce |
| 26 | C7410715 | Bague | Disponible | Voir la pièce |
| 26 | C7410715 | Bague | Disponible | Voir la pièce |
| 27 | C7461139 | Cable | Disponible | Voir la pièce |
| 28 | C7471130B | Levier | Disponible | Voir la pièce |
| 29 | C7471280 | Levier | Disponible | Voir la pièce |
| 30 | C7561154 | Poulie | Disponible | Voir la pièce |
| 30 | C7561154 | Poulie | Disponible | Voir la pièce |
| 30 | C7561154 | Poulie | Disponible | Voir la pièce |
| 31 | C7830720C637 | Plaquette | Disponible | Voir la pièce |
| 32 | C7830891C637 | Support | Disponible | Voir la pièce |
| 33 | C7831328A637 | Plaquette | Disponible | Voir la pièce |
| 33 | C7831328A637 | Plaquette | Disponible | Voir la pièce |

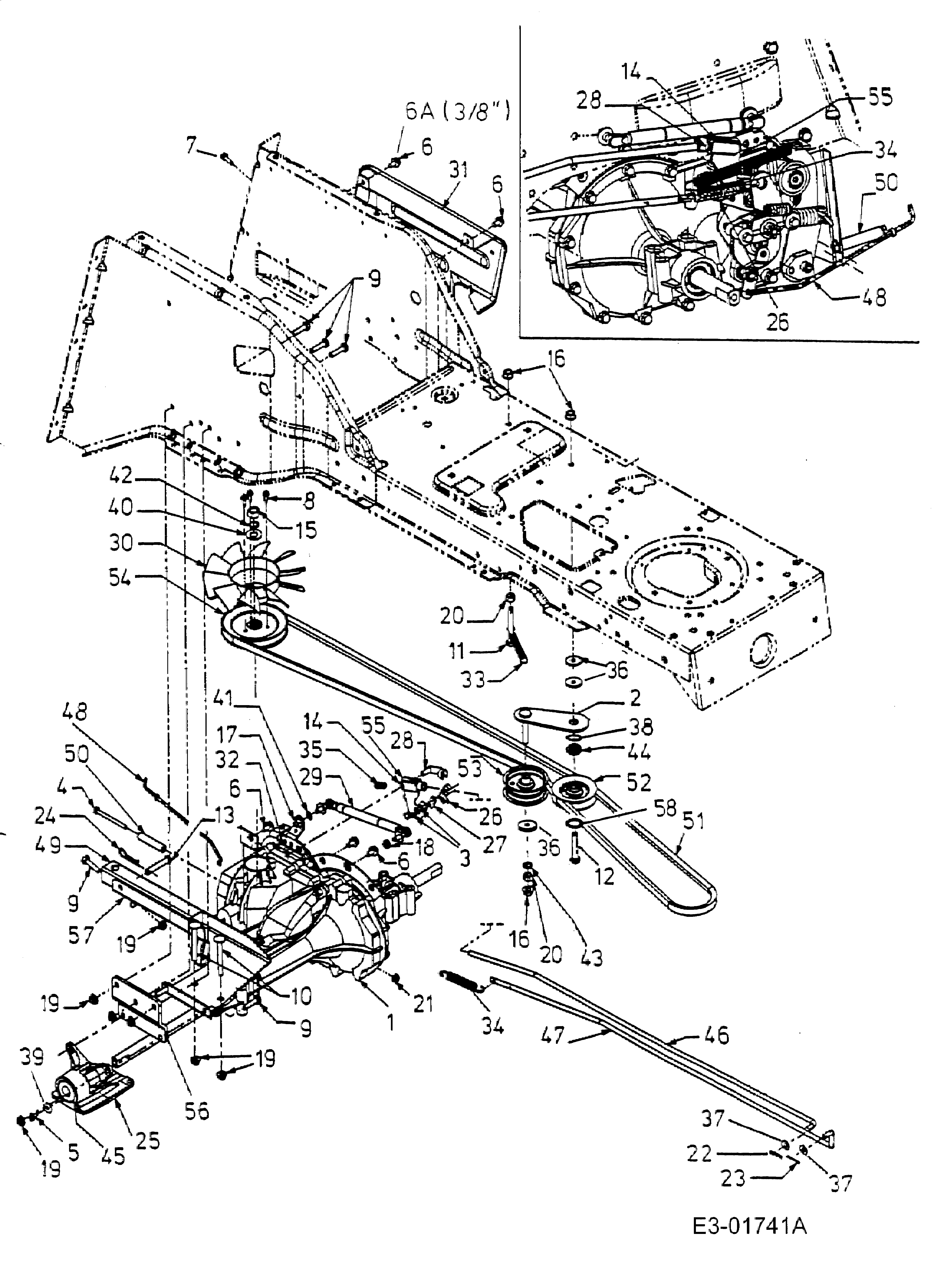

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6180389A | Transmission | Disponible | Voir la pièce |
| 2 | C6830604AZ | Etrier compl. | Disponible | Voir la pièce |
| 3 | C7100227 | Vis | Disponible | Voir la pièce |
| 4 | C7101766 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7100704 | Ecrou | Disponible | Voir la pièce |
| 6 | C7100704 | Ecrou | Disponible | Voir la pièce |
| 6 | C7100704 | Ecrou | Disponible | Voir la pièce |
| 6 | C7100704 | Ecrou | Disponible | Voir la pièce |
| 6 | C7100704 | Ecrou | Disponible | Voir la pièce |
| 7 | C7100642 | Vis | Disponible | Voir la pièce |
| 8 | C7101189 | Vis | Disponible | Voir la pièce |
| 9 | C7101683 | Vis | Disponible | Voir la pièce |
| 9 | C7101683 | Vis | Disponible | Voir la pièce |
| 10 | C7101895 | Vis | Disponible | Voir la pièce |
| 11 | C7103022 | Vis | Disponible | Voir la pièce |
| 12 | C7103144 | Vis | Disponible | Voir la pièce |
| 13 | C7110679A | Goujon | Disponible | Voir la pièce |
| 14 | C7111407 | Tete de fourche | Disponible | Voir la pièce |
| 14 | C7111407 | Tete de fourche | Disponible | Voir la pièce |
| 15 | C7120333 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120690 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 19 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 19 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 19 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 19 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 20 | C7123017 | Ecrou | Disponible | Voir la pièce |
| 20 | C7123017 | Ecrou | Disponible | Voir la pièce |
| 21 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 22 | C7140104 | Goupille | Disponible | Voir la pièce |
| 23 | C7140111 | Goupille | Disponible | Voir la pièce |
| 24 | C7140147 | Goupille | Disponible | Voir la pièce |
| 25 | C7190534 | Soupape | Disponible | Voir la pièce |
| 26 | C7251773 | Agrafe | Disponible | Voir la pièce |
| 26 | C7251773 | Agrafe | Disponible | Voir la pièce |
| 27 | C7260320 | Plaquette | Disponible | Voir la pièce |
| 28 | C7260457 | Support | Disponible | Voir la pièce |
| 28 | C7260457 | Support | Disponible | Voir la pièce |
| 29 | C7270626A | Cylindre | Non reliée | |
| 30 | C7311449A | Ventilateur | Disponible | Voir la pièce |
| 31 | C7312542A | Couvercle | Non reliée | |
| 32 | C7320308 | Ressort | Disponible | Voir la pièce |
| 33 | C7320429A | Ressort | Disponible | Voir la pièce |
| 34 | C7320716D | Ressort | Disponible | Voir la pièce |
| 34 | C7320716D | Ressort | Disponible | Voir la pièce |
| 35 | C7320891A | Ressort | Disponible | Voir la pièce |
| 36 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 38 | C7360773 | Rondelle | Disponible | Voir la pièce |
| 39 | C7360685 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360707 | Rondelle | Disponible | Voir la pièce |
| 41 | C7360708 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360751 | Rondelle | Disponible | Voir la pièce |
| 43 | C7360755 | Rondelle | Disponible | Voir la pièce |
| 44 | C7380372B | Entretoise | Disponible | Voir la pièce |
| 45 | C7410998 | Roulement | Disponible | Voir la pièce |
| 46 | C7471310A | Levier | Disponible | Voir la pièce |
| 47 | C7471309A | Levier | Disponible | Voir la pièce |
| 48 | C74704098 | Levier | Disponible | Voir la pièce |
| 48 | C74704098 | Levier | Disponible | Voir la pièce |
| 49 | C7490966637 | Tuyau | Non reliée | |
| 50 | C7501329 | Entretoise | Disponible | Voir la pièce |
| 50 | C7501329 | Entretoise | Disponible | Voir la pièce |
| 51 | C7540630A | Courroie | Disponible | Voir la pièce |
| 52 | C75605234 | Poulie | Non reliée | |
| 53 | C7563054A | Poulie | Disponible | Voir la pièce |
| 54 | C7561052 | Poulie | Disponible | Voir la pièce |
| 55 | C7830786Z | Plaquette | Non reliée | |
| 55 | C7830786Z | Plaquette | Non reliée | |
| 56 | C7831371637 | Support | Non reliée | |
| 57 | C7831372637 | Support | Non reliée | |
| 58 | C7360300 | Rondelle | Disponible | Voir la pièce |

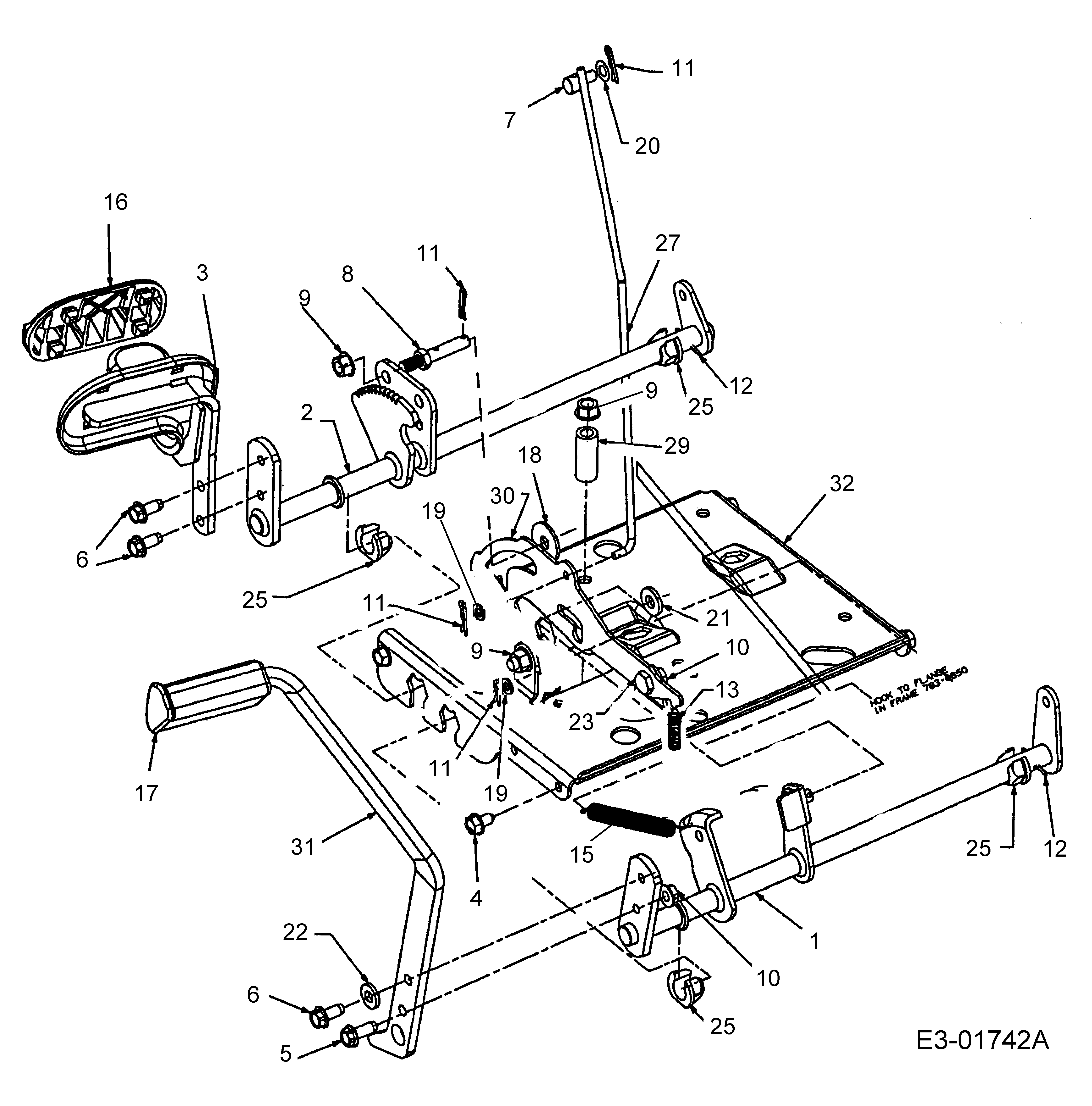

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704160637 | Arbre frein | Disponible | Voir la pièce |
| 2 | C6470062 | Plaquette | Disponible | Voir la pièce |
| 3 | C6830267C637 | Pedale | Disponible | Voir la pièce |
| 4 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7100650 | Vis | Disponible | Voir la pièce |
| 6 | C7101260A | Vis | Disponible | Voir la pièce |
| 6 | C7101260A | Vis | Disponible | Voir la pièce |
| 7 | C7110736 | Bague | Disponible | Voir la pièce |
| 8 | C7111363 | Goupille | Disponible | Voir la pièce |
| 9 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 10 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 10 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 11 | C7140104 | Goupille | Disponible | Voir la pièce |
| 11 | C7140104 | Goupille | Disponible | Voir la pièce |
| 11 | C7140104 | Goupille | Disponible | Voir la pièce |
| 11 | C7140104 | Goupille | Disponible | Voir la pièce |
| 12 | C7140111 | Goupille | Disponible | Voir la pièce |
| 12 | C7140111 | Goupille | Disponible | Voir la pièce |
| 13 | C7320335 | Ressort | Disponible | Voir la pièce |
| 15 | C7320963 | Ressort | Disponible | Voir la pièce |
| 16 | C7350662 | Protection | Disponible | Voir la pièce |
| 17 | C7353049A | Pedale | Disponible | Voir la pièce |
| 18 | C7380102 | Rondelle | Non reliée | |
| 19 | C7360142 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360142 | Rondelle | Disponible | Voir la pièce |
| 20 | C7360204 | Rondelle | Disponible | Voir la pièce |
| 21 | C7363004 | Rondelle | Disponible | Voir la pièce |
| 22 | C7363008 | Rondelle | Disponible | Voir la pièce |
| 23 | C7380155 | Axe | Disponible | Voir la pièce |
| 25 | C7413065B | Roulement | Disponible | Voir la pièce |
| 25 | C7413065B | Roulement | Disponible | Voir la pièce |
| 25 | C7413065B | Roulement | Disponible | Voir la pièce |
| 25 | C7413065B | Roulement | Disponible | Voir la pièce |
| 27 | C7471138 | Tige | Disponible | Voir la pièce |
| 29 | C7480415B | Entretoise | Disponible | Voir la pièce |
| 30 | C7830663E | Etrier | Disponible | Voir la pièce |
| 31 | C7830773 | Pedale de frein | Disponible | Voir la pièce |
| 32 | C7831335C637 | Etrier | Disponible | Voir la pièce |

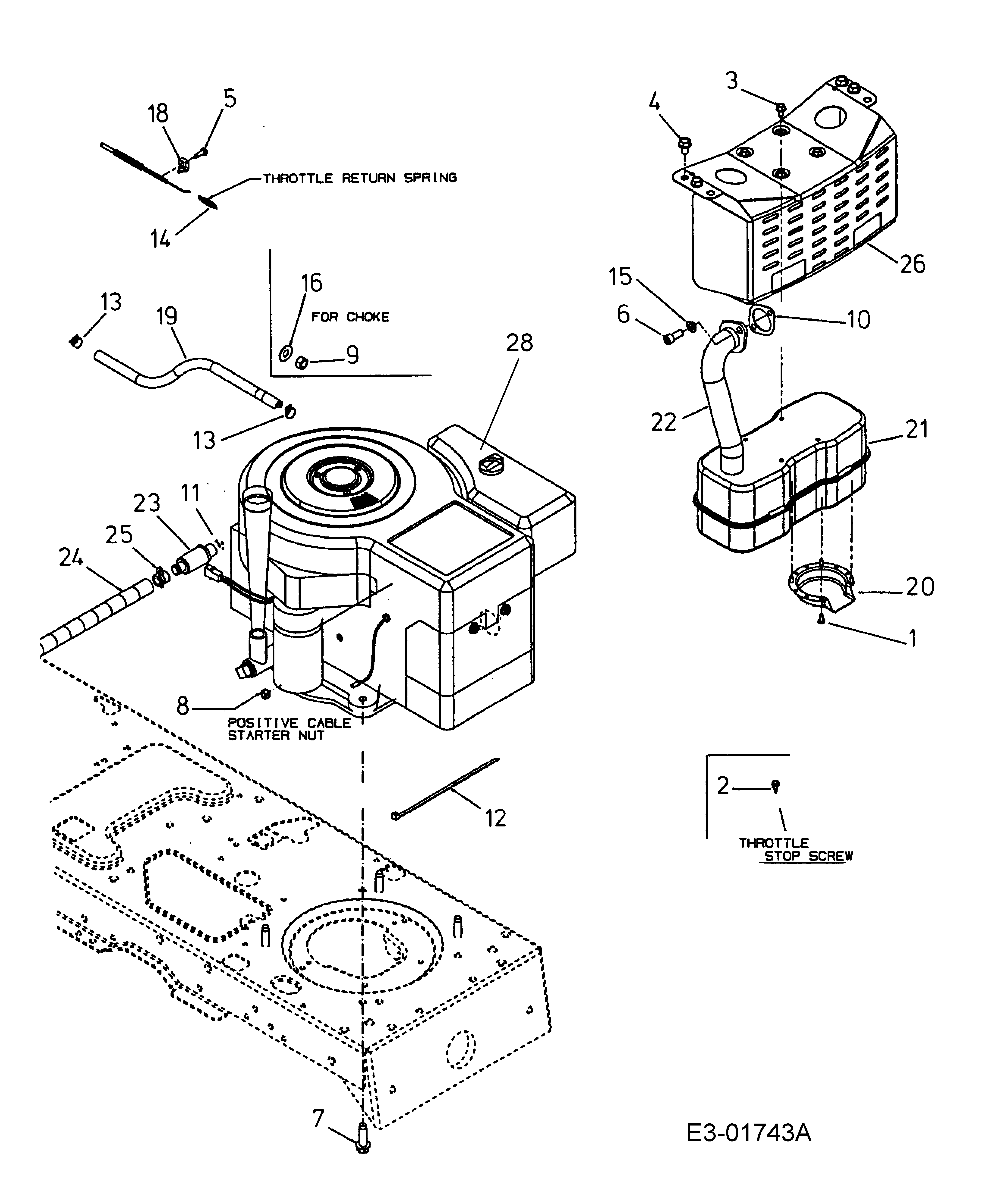

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100227 | Vis | Disponible | Voir la pièce |
| 2 | C7100456 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7101237 | Vis | Disponible | Voir la pièce |
| 6 | C7101314A | Vis | Disponible | Voir la pièce |
| 7 | C7101315 | Vis | Disponible | Voir la pièce |
| 8 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 9 | C7123017 | Ecrou | Disponible | Voir la pièce |
| 10 | C7210208 | Joint | Disponible | Voir la pièce |
| 11 | - | N | Non reliée | |
| 12 | C7250157 | Bande | Disponible | Voir la pièce |
| 13 | C7260205 | Bande | Disponible | Voir la pièce |
| 13 | C7260205 | Bande | Disponible | Voir la pièce |
| 14 | C7320966 | Ressort | Disponible | Voir la pièce |
| 15 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 16 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 18 | C751B213146 | Serre-cable | Disponible | Voir la pièce |
| 19 | C751053515 | Flexible | Disponible | Voir la pièce |
| 20 | C7510564B | Deflecteur | Disponible | Voir la pièce |
| 21 | C7510617C | Pot | Disponible | Voir la pièce |
| 22 | C7510619B | Flexible | Non reliée | |
| 23 | C75110517A | Tuyau | Disponible | Voir la pièce |
| 24 | C7513141 | Tuyau | Disponible | Voir la pièce |
| 25 | C7513142 | Bouchon | Disponible | Voir la pièce |
| 26 | C7830615E637 | Protection | Disponible | Voir la pièce |
| 28 | C752B0252E1 | Moteur | Disponible | Voir la pièce |

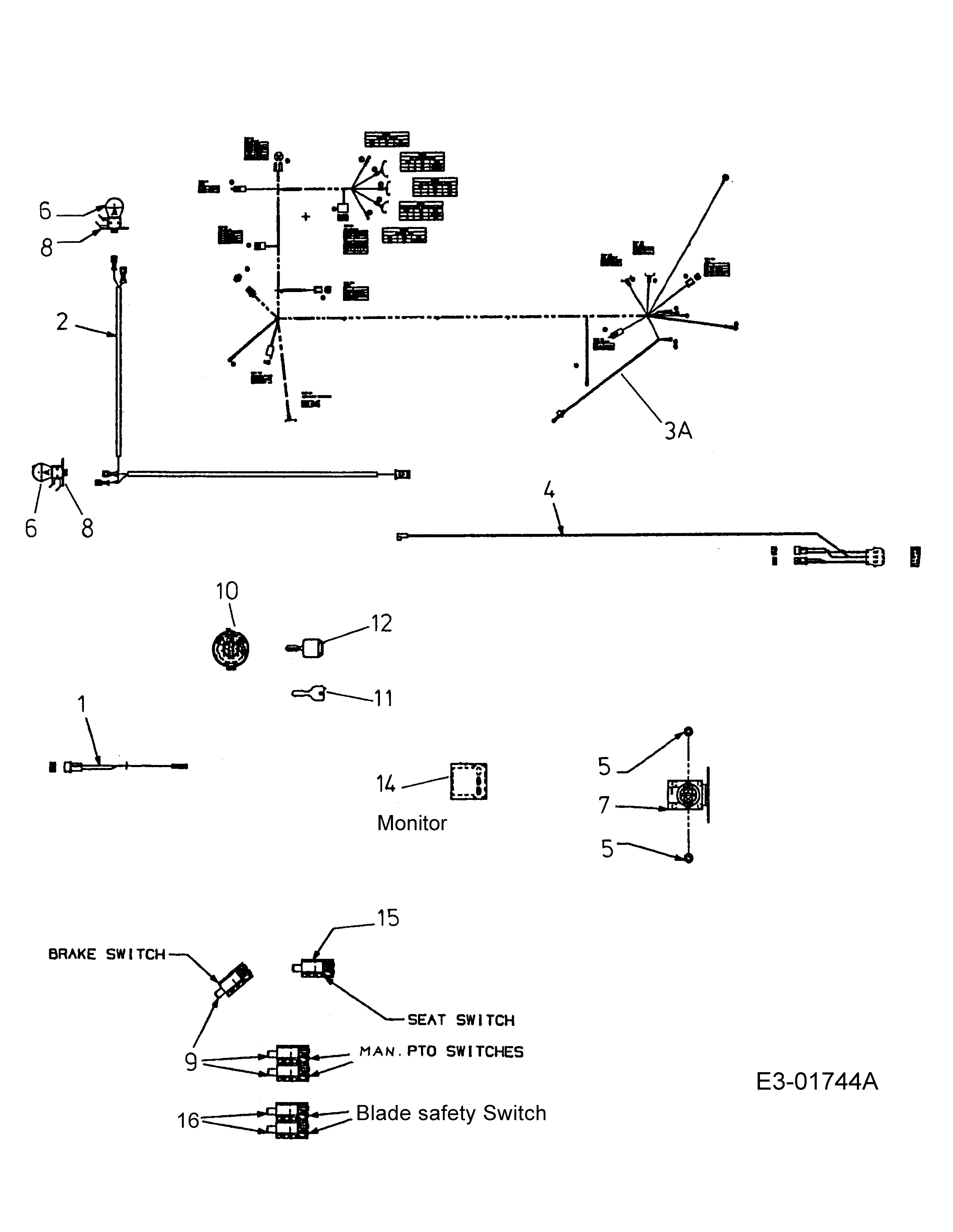

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6290126 | Adaptateur | Disponible | Voir la pièce |
| 2 | C6290469A | Faiscau de phare | Disponible | Voir la pièce |
| 3 | C62904021 | Cablage | Disponible | Voir la pièce |
| 4 | C6291104A | Cablage | Disponible | Voir la pièce |
| 5 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 6 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 6 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 7 | C7251426A | Interrupteur | Disponible | Voir la pièce |
| 8 | C7251649 | Douille | Disponible | Voir la pièce |
| 8 | C7251649 | Douille | Disponible | Voir la pièce |
| 9 | C7251657A | Securite | Disponible | Voir la pièce |
| 10 | C7251741 | Interrupteur | Disponible | Voir la pièce |
| 11 | C7251745A | Clé | Disponible | Voir la pièce |
| 12 | C7251745A | Clé | Disponible | Voir la pièce |
| 14 | C7251758 | Indicateur | Disponible | Voir la pièce |
| 15 | C7252013 | Securite | Disponible | Voir la pièce |
| 16 | C72504038 | Securite | Disponible | Voir la pièce |

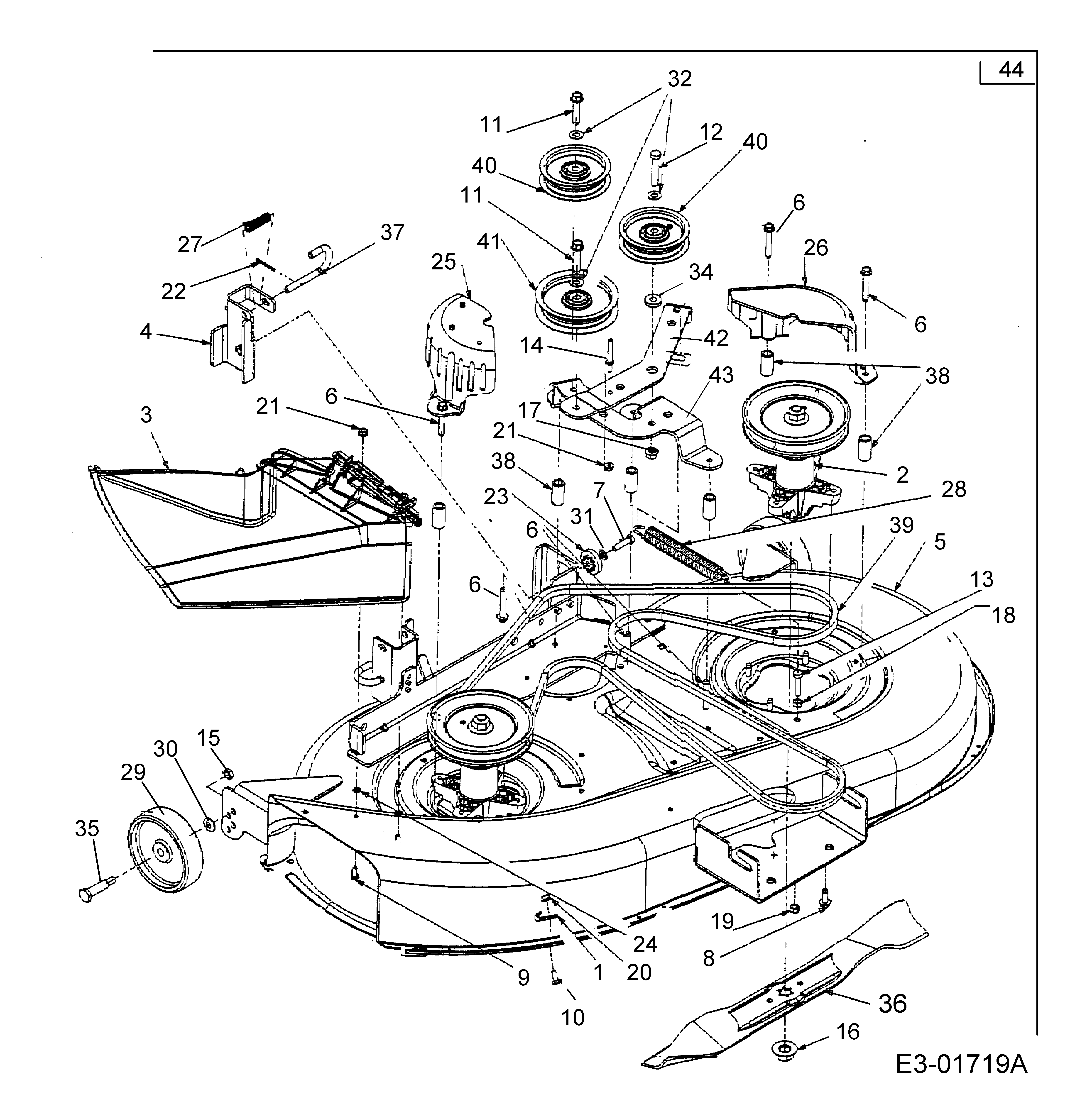

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C16606Z | Crochet | Disponible | Voir la pièce |
| 2 | C9180670 | Roulement | Disponible | Voir la pièce |
| 3 | C63105229 | Deflecteur | Non reliée | |
| 4 | C6830254B637 | Support | Disponible | Voir la pièce |
| 5 | C6830457637 | Plateau de coupe | Disponible | Voir la pièce |
| 6 | C71004006 | Vis | Disponible | Voir la pièce |
| 6 | C71004006 | Vis | Disponible | Voir la pièce |
| 6 | C71004006 | Vis | Disponible | Voir la pièce |
| 6 | C71004006 | Vis | Disponible | Voir la pièce |
| 6 | C71004006 | Vis | Disponible | Voir la pièce |
| 7 | C7100528 | Vis | Disponible | Voir la pièce |
| 8 | C7100650 | Vis | Disponible | Voir la pièce |
| 9 | C7100751 | Vis | Disponible | Voir la pièce |
| 10 | C7101690 | Vis | Disponible | Voir la pièce |
| 11 | C7101858A | Vis | Disponible | Voir la pièce |
| 11 | C7101858A | Vis | Disponible | Voir la pièce |
| 12 | C7103144 | Vis | Disponible | Voir la pièce |
| 13 | C7103207 | Vis | Disponible | Voir la pièce |
| 14 | C7110747 | Guide | Disponible | Voir la pièce |
| 15 | C7120181 | Ecrou | Disponible | Voir la pièce |
| 16 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120690 | Ecrou | Disponible | Voir la pièce |
| 19 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 20 | C7120713 | Ecrou | Disponible | Voir la pièce |
| 21 | C7123027 | Ecrou | Disponible | Voir la pièce |
| 21 | C7123027 | Ecrou | Disponible | Voir la pièce |
| 22 | C7140470 | Epingle | Disponible | Voir la pièce |
| 23 | C71704074 | Entretoise | Disponible | Voir la pièce |
| 24 | C7260233 | Ecrou | Disponible | Voir la pièce |
| 25 | C7312231B | Couvercle | Disponible | Voir la pièce |
| 26 | C7312609A | Couvercle | Disponible | Voir la pièce |
| 27 | C7320306A | Ressort comprimé | Disponible | Voir la pièce |
| 28 | C7320556 | Ressort | Disponible | Voir la pièce |
| 29 | C73406265 | Roue | Non reliée | |
| 30 | C7360105 | Rondelle | Disponible | Voir la pièce |
| 31 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 32 | C7363050 | Rondelle | Disponible | Voir la pièce |
| 34 | C7380372B | Entretoise | Disponible | Voir la pièce |
| 35 | C7380373 | Vis | Disponible | Voir la pièce |
| 36 | C7420616AR | Lame | Disponible | Voir la pièce |
| 37 | C7471116 | Goupille | Disponible | Voir la pièce |
| 38 | C7501345 | Entretoise | Disponible | Voir la pièce |
| 38 | C7501345 | Entretoise | Disponible | Voir la pièce |
| 39 | C7540634 | Courroie | Disponible | Voir la pièce |
| 40 | C7560627D | Poulie | Disponible | Voir la pièce |
| 40 | C7560627D | Poulie | Disponible | Voir la pièce |
| 41 | C7561229 | Poulie | Disponible | Voir la pièce |
| 42 | C7831417A | Support | Disponible | Voir la pièce |
| 43 | C7831418 | Support | Disponible | Voir la pièce |
| 44 | C7530788 | Plateau de coupe | Disponible | Voir la pièce |

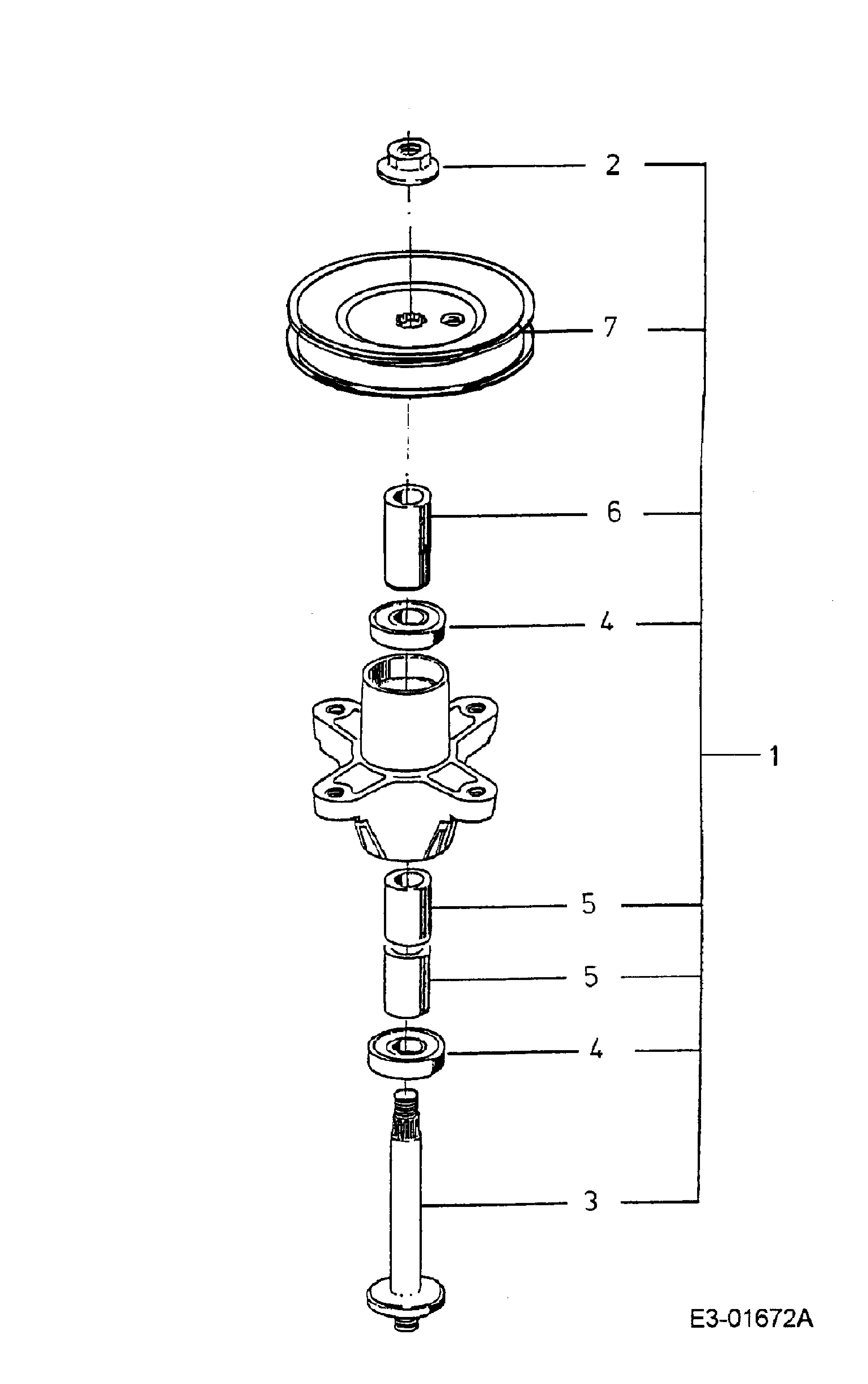

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C9180670 | Roulement | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C7381195 | Axe palier | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 5 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 5 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 6 | C7501343 | Entretoise | Disponible | Voir la pièce |
| 7 | C7561227 | Poulie | Disponible | Voir la pièce |
