Vue Éclatée STR 55
Retrouvez les pièces détachées, références et repères disponibles pour STR 55.

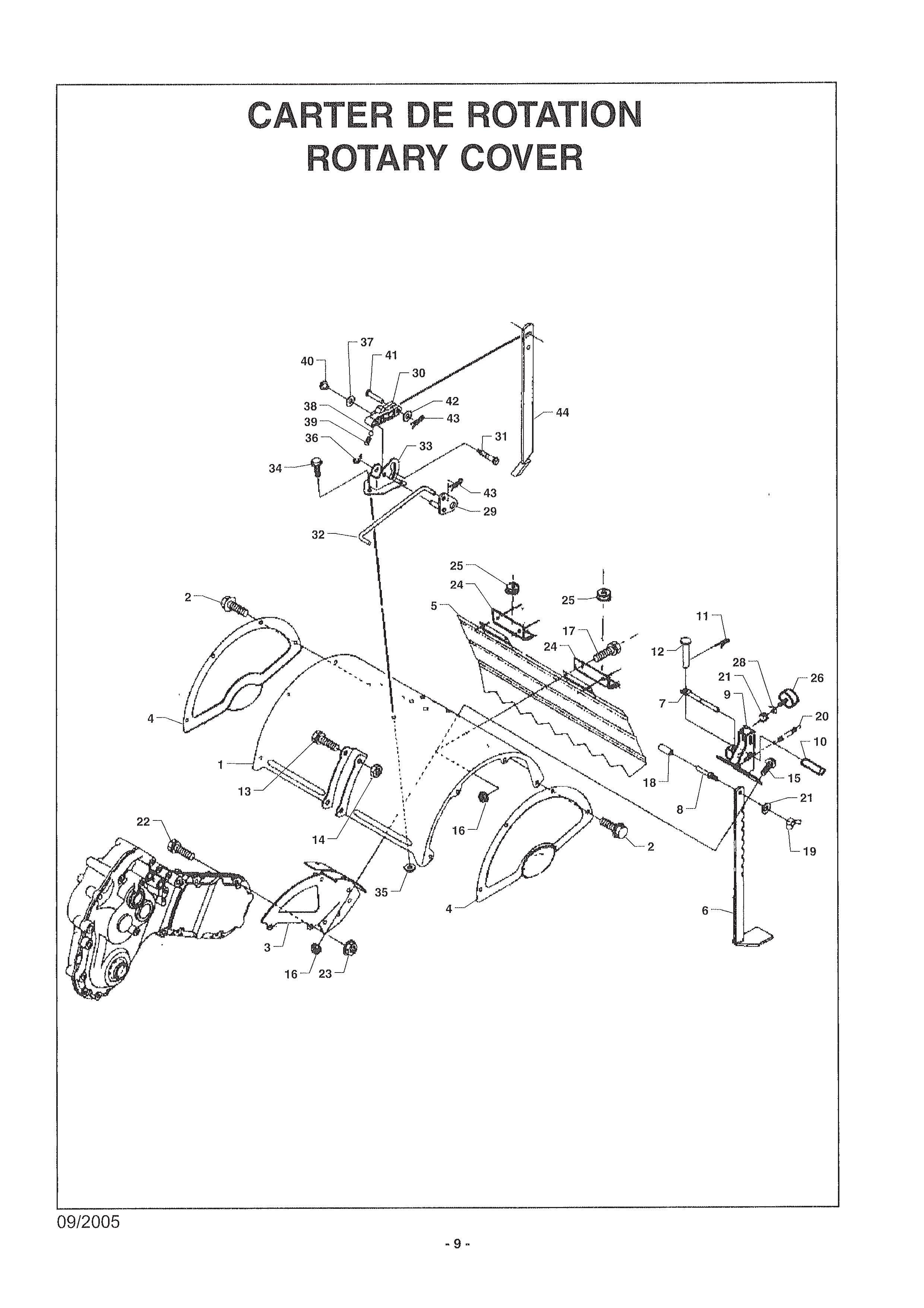

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | P5062201000 | Carter de rotation | Nous contacter | Voir la pièce |
| 2 | H1140108016 | Vis | Nous contacter | Voir la pièce |
| 2 | H1140108016 | Vis | Nous contacter | Voir la pièce |
| 3 | 0002010199 | Plaque support | Non reliée | |
| 4 | P5062204000 | Carter cote | Nous contacter | Voir la pièce |
| 4 | P5062204000 | Carter cote | Nous contacter | Voir la pièce |
| 5 | P5062216000 | Carter arrière | Disponible | Voir la pièce |
| 6 | 14292224000 | Béquille | Disponible | Voir la pièce |
| 7 | 19242228000 | Levier | Nous contacter | Voir la pièce |
| 8 | 19242231000 | Levier | Nous contacter | Voir la pièce |
| 9 | 0002010419 | Support jalon | Non reliée | |
| 10 | 14212284000 | Capuchon | Nous contacter | Voir la pièce |
| 11 | 5210106000 | Goupille | Non reliée | |
| 12 | 5620108035 | Axe | Disponible | Voir la pièce |
| 13 | F0500110060 | Vis | Disponible | Voir la pièce |
| 14 | F3010110000 | Ecrou | Disponible | Voir la pièce |
| 15 | F0500106016 | Vis | Nous contacter | Voir la pièce |
| 16 | F3000106000 | Ecrou | Nous contacter | Voir la pièce |
| 16 | F3000106000 | Ecrou | Nous contacter | Voir la pièce |
| 17 | F0500106012 | Vis | Nous contacter | Voir la pièce |
| 18 | 27860213000 | Capuchon | Nous contacter | Voir la pièce |
| 19 | A3300100800 | Ecrou | Nous contacter | Voir la pièce |
| 20 | 14292233000 | Ressort | Nous contacter | Voir la pièce |
| 21 | A3600100802 | Rondelle | Nous contacter | Voir la pièce |
| 21 | A3600100802 | Rondelle | Nous contacter | Voir la pièce |
| 22 | F0500108040 | Vis | Nous contacter | Voir la pièce |
| 23 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 24 | P5062241000 | Plaque | Disponible | Voir la pièce |
| 24 | P5062241000 | Plaque | Disponible | Voir la pièce |
| 25 | P5062243000 | Butée | Disponible | Voir la pièce |
| 25 | P5062243000 | Butée | Disponible | Voir la pièce |
| 26 | 36903643000 | Molette | Nous contacter | Voir la pièce |
| 28 | O3500150822 | Rondelle | Nous contacter | Voir la pièce |
| 29 | 14292291000 | Axe | Nous contacter | Voir la pièce |
| 30 | 14292293000 | Support | Nous contacter | Voir la pièce |
| 31 | 14292294000 | Axe | Nous contacter | Voir la pièce |
| 32 | 14292296000 | Barre | Nous contacter | Voir la pièce |
| 33 | 0002010318 | Support | Non reliée | |
| 34 | F0500106012 | Vis | Nous contacter | Voir la pièce |
| 35 | F3000106000 | Ecrou | Nous contacter | Voir la pièce |
| 36 | O7420100800 | Circlips | Nous contacter | Voir la pièce |
| 37 | O3500140618 | Rondelle | Nous contacter | Voir la pièce |
| 38 | O8000000600 | Bille | Disponible | Voir la pièce |
| 39 | 27172064000 | Ressort | Nous contacter | Voir la pièce |
| 40 | 27403129000 | Poignée | Nous contacter | Voir la pièce |
| 41 | 5621110035 | Axe | Nous contacter | Voir la pièce |
| 42 | 3500141022 | Rondelle | Non reliée | |
| 43 | 5210108000 | Goupille | Nous contacter | Voir la pièce |
| 43 | 5210108000 | Goupille | Nous contacter | Voir la pièce |
| 44 | 19242219000 | Béquille | Nous contacter | Voir la pièce |

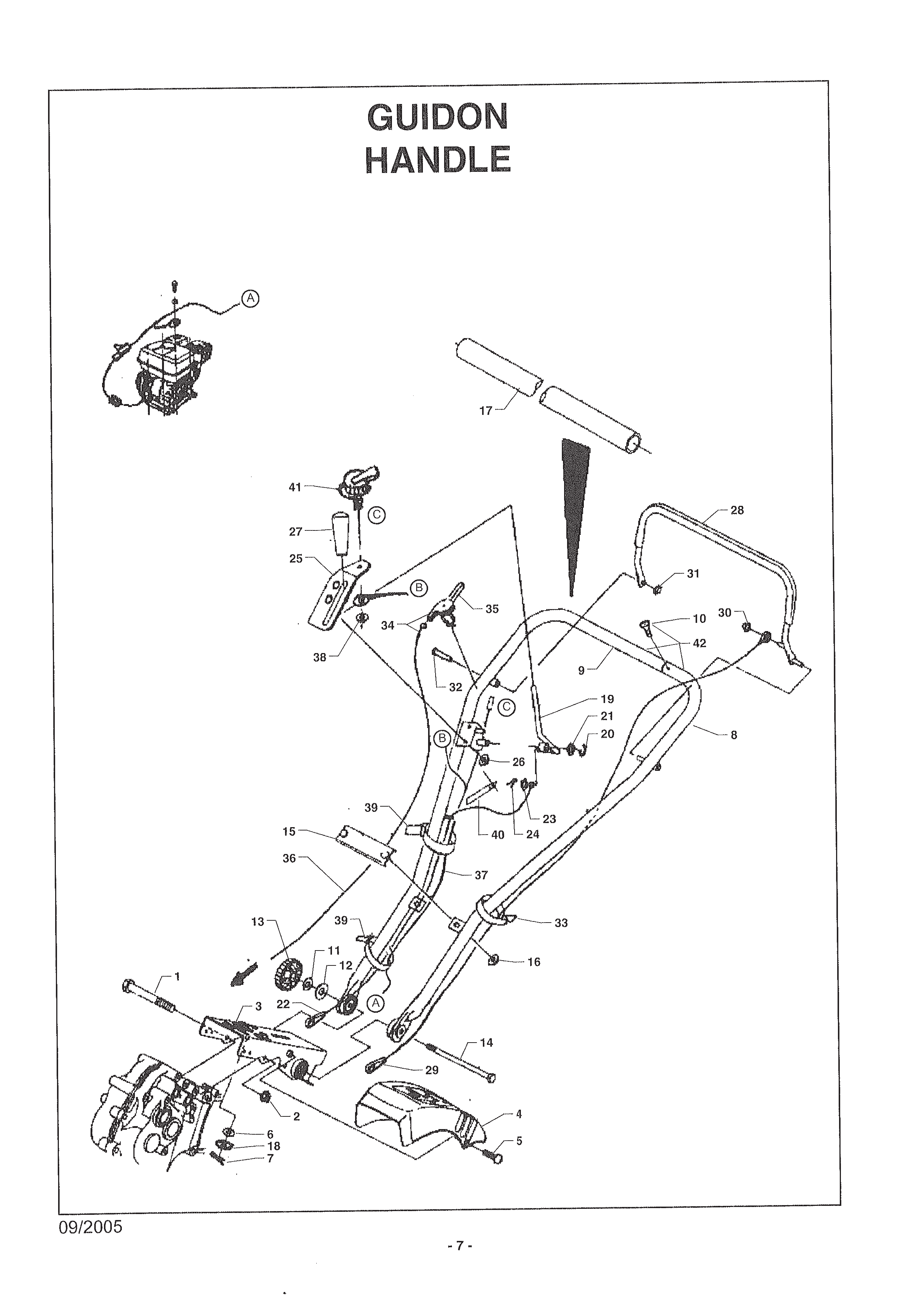

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | A0540108125 | Vis | Disponible | Voir la pièce |
| 2 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 3 | 14292001000 | Tôle de fixation bras | Nous contacter | Voir la pièce |
| 4 | 14902031000 | Couvercle | Nous contacter | Voir la pièce |
| 5 | 19242206000 | Vis | Disponible | Voir la pièce |
| 6 | 3500140818 | Rondelle | Non reliée | |
| 7 | 5210108000 | Goupille | Nous contacter | Voir la pièce |
| 8 | P5062052000 | Demi guidon gauche | Nous contacter | Voir la pièce |
| 9 | P5062053000 | Demi guidon droit | Nous contacter | Voir la pièce |
| 10 | A2220106016 | Vis | Disponible | Voir la pièce |
| 11 | A3600101002 | Rondelle | Disponible | Voir la pièce |
| 12 | 3500151026 | Rondelle | Non reliée | |
| 13 | 14292061000 | Molette | Nous contacter | Voir la pièce |
| 14 | 14292062000 | Vis | Disponible | Voir la pièce |
| 15 | 14292056000 | Patte | Nous contacter | Voir la pièce |
| 16 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 17 | 19242061000 | Poignée caoutchouc | Nous contacter | Voir la pièce |
| 18 | O8331000800 | Rondelle | Nous contacter | Voir la pièce |
| 19 | 14902123000 | Levier | Disponible | Voir la pièce |
| 20 | 7420100900 | Circlips | Nous contacter | Voir la pièce |
| 21 | 7310101210 | Rondelle | Non reliée | |
| 22 | P5062121000 | Câble | Disponible | Voir la pièce |
| 23 | 3500130615 | Rondelle | Non reliée | |
| 24 | 5200125012 | Goupille | Nous contacter | Voir la pièce |
| 25 | 14292131000 | Couvercle | Nous contacter | Voir la pièce |
| 26 | F3000106000 | Ecrou | Nous contacter | Voir la pièce |
| 27 | 6910010257 | Poignée | Disponible | Voir la pièce |
| 28 | 19242105001 | Levier | Nous contacter | Voir la pièce |
| 29 | P5062106000 | Câble | Disponible | Voir la pièce |
| 30 | 19242107000 | Enjoliveur | Disponible | Voir la pièce |
| 31 | 19242108000 | Enjoliveur | Nous contacter | Voir la pièce |
| 32 | 19242109000 | Axe | Nous contacter | Voir la pièce |
| 33 | 511032070 | Collier | Nous contacter | Voir la pièce |
| 34 | P5062158000 | Levier cpl | Nous contacter | Voir la pièce |
| 35 | 6872025431 | Levier cpl | Disponible | Voir la pièce |
| 36 | P5062159000 | Câble | Nous contacter | Voir la pièce |
| 37 | P5062161000 | Câble | Disponible | Voir la pièce |
| 38 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 39 | 511032070 | Collier | Nous contacter | Voir la pièce |
| 39 | 511032070 | Collier | Nous contacter | Voir la pièce |
| 40 | 502108063 | Agrafe | Non reliée | |
| 41 | P5062165000 | Switch stop | Disponible | Voir la pièce |
| 42 | P5062051000 | Ensemble guidon | Nous contacter | Voir la pièce |

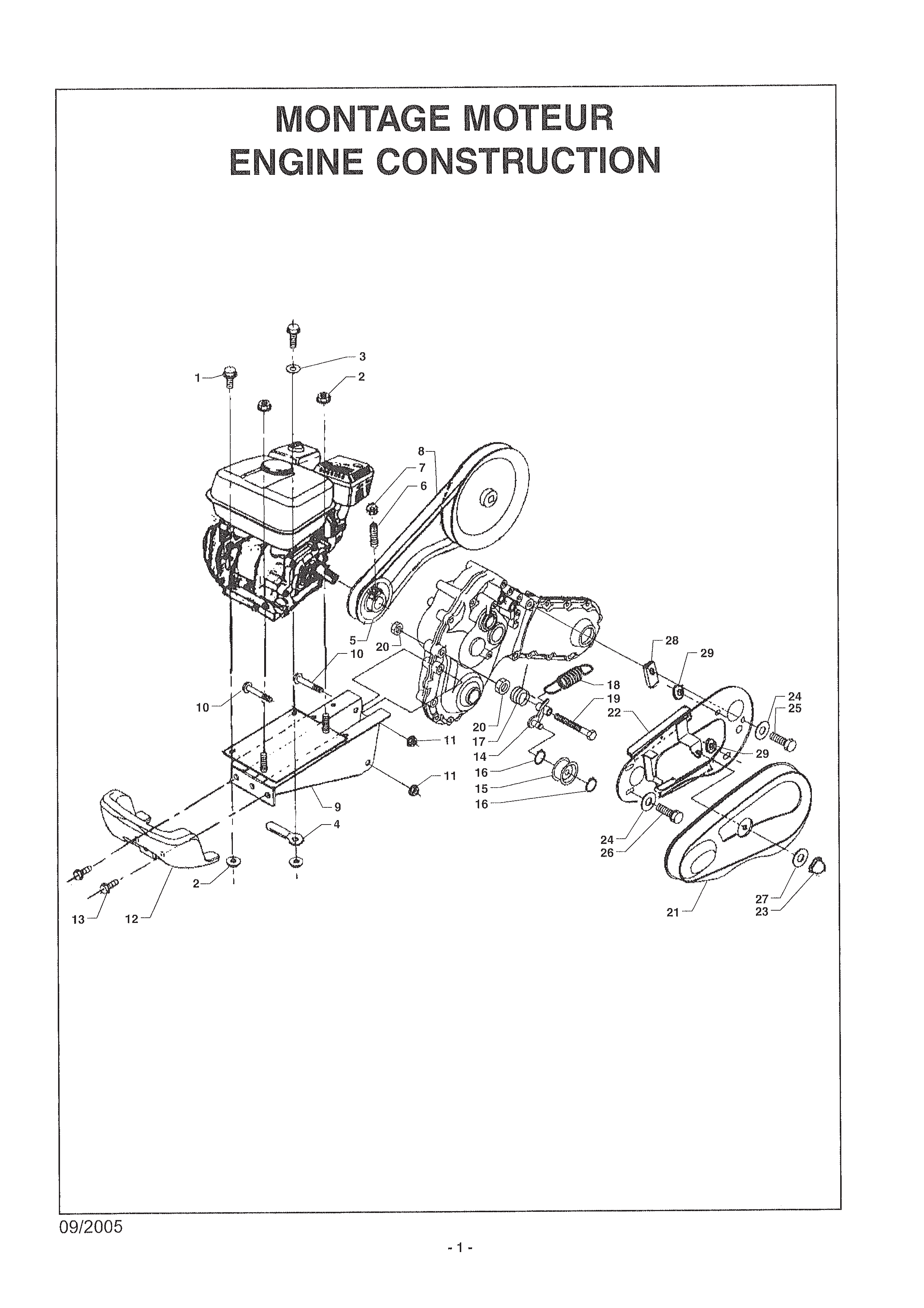

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F0500108035 | Vis | Nous contacter | Voir la pièce |
| 2 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 2 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 3 | 3500140818 | Rondelle | Non reliée | |
| 4 | 502108083 | Crampon | Non reliée | |
| 5 | P5060201000 | Poulie | Nous contacter | Voir la pièce |
| 6 | 03650-50814 | Vis | Nous contacter | Voir la pièce |
| 7 | A3010108003 | Écrou | Nous contacter | Voir la pièce |
| 8 | 8521500037 | Courroie | Nous contacter | Voir la pièce |
| 9 | P5062301000 | Châssis | Nous contacter | Voir la pièce |
| 10 | F0500110060 | Vis | Disponible | Voir la pièce |
| 10 | F0500110060 | Vis | Disponible | Voir la pièce |
| 11 | F3010110000 | Ecrou | Disponible | Voir la pièce |
| 11 | F3010110000 | Ecrou | Disponible | Voir la pièce |
| 12 | 14902352000 | Contre poids | Disponible | Voir la pièce |
| 13 | F0500110030 | Vis | Disponible | Voir la pièce |
| 14 | 14901516000 | Support galet tendeur | Disponible | Voir la pièce |
| 15 | 36101506000 | Galet tendeur | Disponible | Voir la pièce |
| 16 | 7400001200 | Circlips | Disponible | Voir la pièce |
| 16 | 7400001200 | Circlips | Disponible | Voir la pièce |
| 17 | 14291508000 | Ressort | Disponible | Voir la pièce |
| 18 | 14251509000 | Ressort | Nous contacter | Voir la pièce |
| 19 | 14211511000 | Vis | Nous contacter | Voir la pièce |
| 20 | A3010112002 | Ecrou | Disponible | Voir la pièce |
| 20 | A3010112002 | Ecrou | Disponible | Voir la pièce |
| 21 | 14901551000 | Capot de courroie | Disponible | Voir la pièce |
| 22 | P5061557000 | Cache intérieur | Disponible | Voir la pièce |
| 23 | A3410130802 | Ecrou | Nous contacter | Voir la pièce |
| 24 | 3500130820 | Rondelle | Non reliée | |
| 24 | 3500130820 | Rondelle | Non reliée | |
| 25 | A8000108020 | Vis | Nous contacter | Voir la pièce |
| 26 | F0500108016 | Vis | Disponible | Voir la pièce |
| 27 | 3500150822 | Rondelle | Non reliée | |
| 28 | 14901559000 | Plaque | Nous contacter | Voir la pièce |
| 29 | 27014273000 | Rondelle | Nous contacter | Voir la pièce |

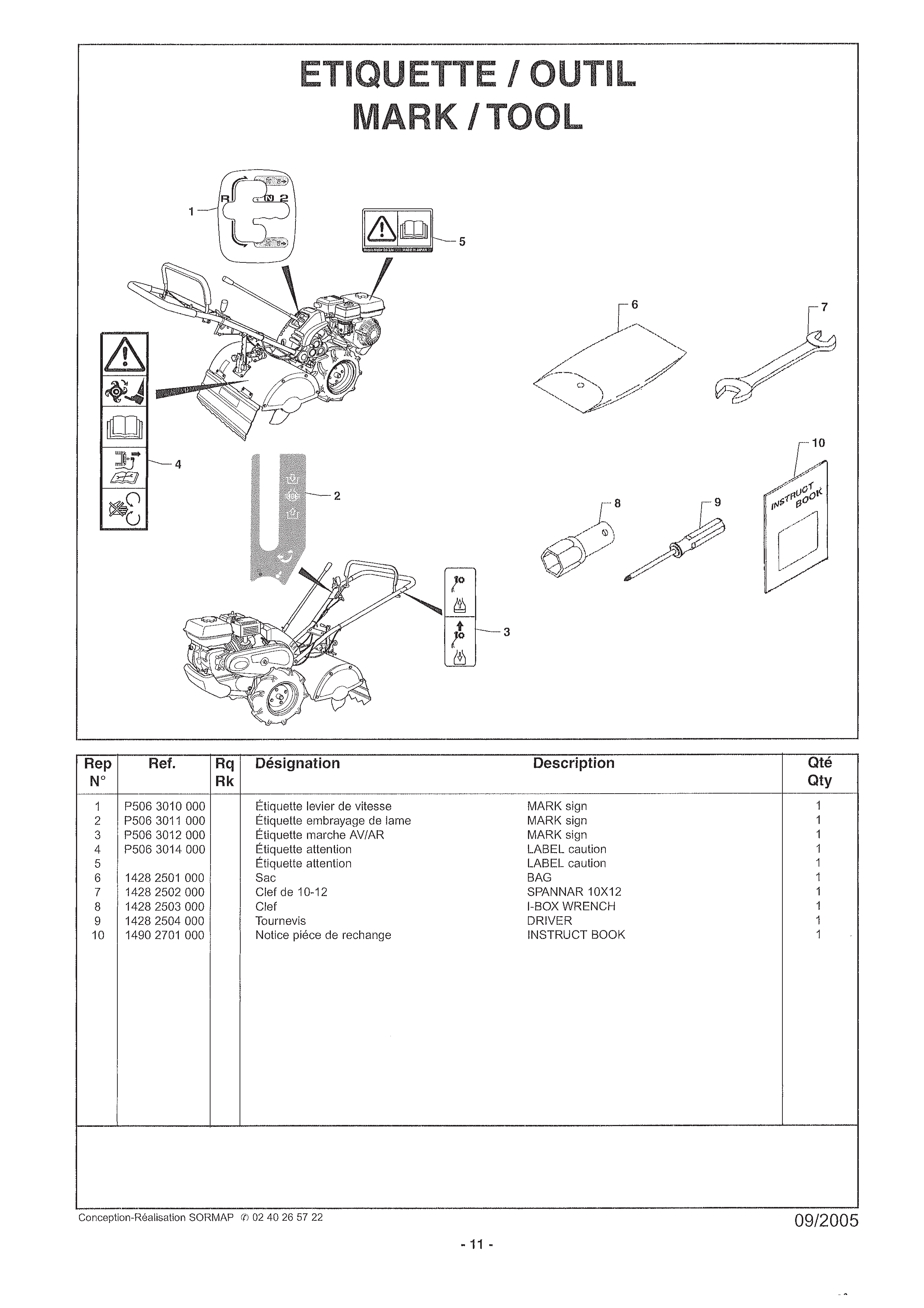

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | P5063010000 | Etiquette " Vitesse" | Disponible | Voir la pièce |
| 2 | P5063011000 | Autocollant embrayage de lame | Nous contacter | Voir la pièce |
| 3 | P5063012000 | Autocollant marche av/ar | Nous contacter | Voir la pièce |
| 4 | P5063014000 | Etiquette " Attention" | Nous contacter | Voir la pièce |
| 5 | - | N | Non reliée | |
| 6 | 14282501000 | Sac | Nous contacter | Voir la pièce |
| 7 | 14282502000 | Cle 10-12 | Nous contacter | Voir la pièce |
| 8 | 14282503000 | Cle | Nous contacter | Voir la pièce |
| 9 | 14282504000 | Tournevis | Nous contacter | Voir la pièce |
| 10 | - | N | Non reliée |

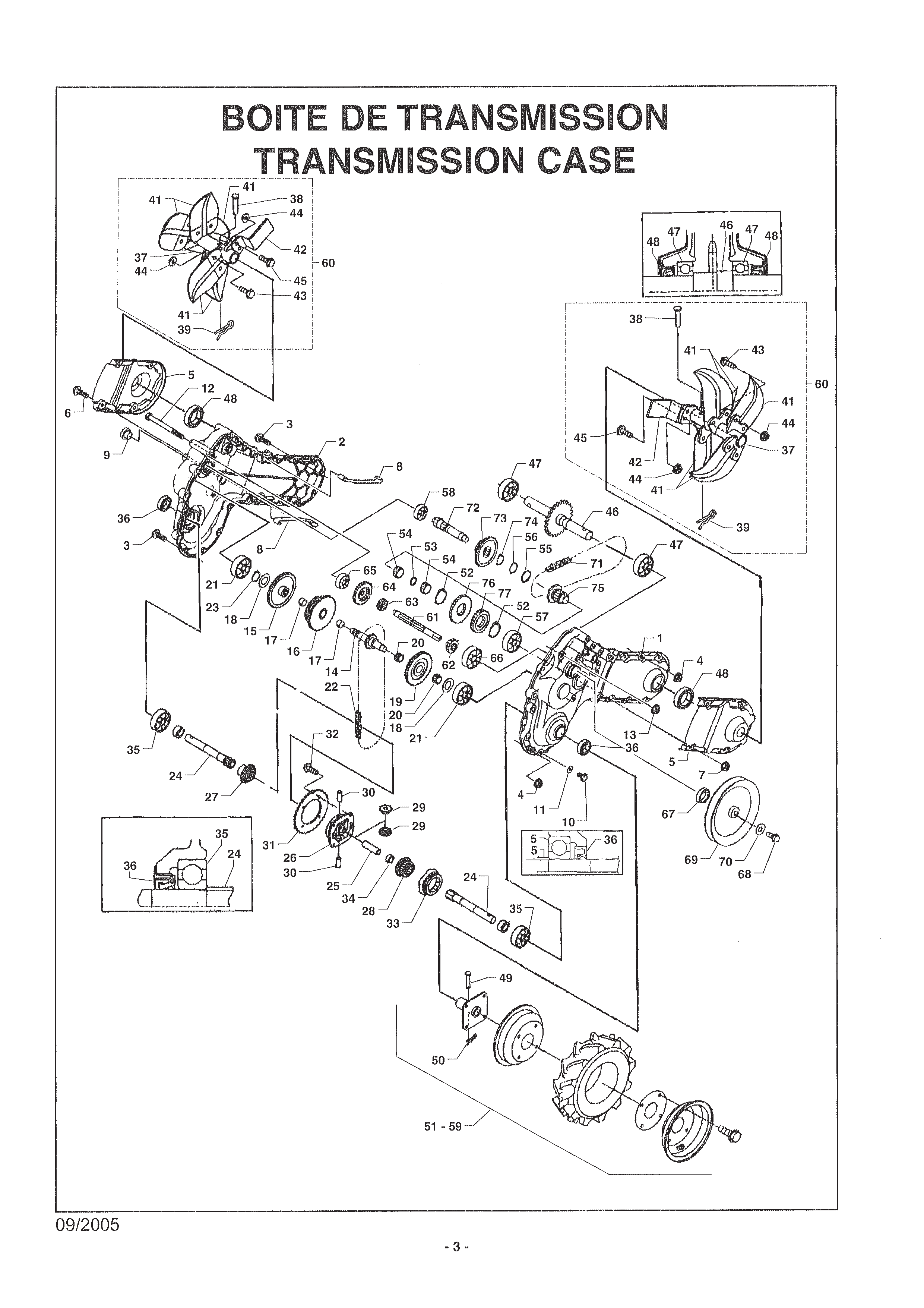

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 14291005000 | Carter gauche | Nous contacter | Voir la pièce |
| 2 | 14291006000 | Carter droit | Disponible | Voir la pièce |
| 3 | F0500108030 | Vis | Nous contacter | Voir la pièce |
| 3 | F0500108030 | Vis | Nous contacter | Voir la pièce |
| 4 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 4 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 5 | 14291011000 | Couvercle protect carter | Disponible | Voir la pièce |
| 5 | 14291011000 | Couvercle protect carter | Disponible | Voir la pièce |
| 5 | 14291011000 | Couvercle protect carter | Disponible | Voir la pièce |
| 5 | 14291011000 | Couvercle protect carter | Disponible | Voir la pièce |
| 6 | F0500108035 | Vis | Nous contacter | Voir la pièce |
| 7 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 8 | 14291015001 | Écrou | Disponible | Voir la pièce |
| 8 | 14291015001 | Écrou | Disponible | Voir la pièce |
| 9 | 31501016000 | Bouchon d | Disponible | Voir la pièce |
| 10 | 27403214200 | Bouchon | Nous contacter | Voir la pièce |
| 11 | 8331000800 | Rondelle | Non reliée | |
| 12 | A0540108110 | Vis | Nous contacter | Voir la pièce |
| 13 | F3010108000 | Ecrou | Nous contacter | Voir la pièce |
| 14 | 14291151001 | Axe | Disponible | Voir la pièce |
| 15 | 14291152001 | Pignon 50t | Nous contacter | Voir la pièce |
| 16 | 14291153000 | Pignon 36-49t | Disponible | Voir la pièce |
| 17 | 7972018120 | Bague | Disponible | Voir la pièce |
| 17 | 7972018120 | Bague | Disponible | Voir la pièce |
| 18 | 27613113000 | Rondelle | Disponible | Voir la pièce |
| 18 | 27613113000 | Rondelle | Disponible | Voir la pièce |
| 19 | 14291156000 | Pignon 24-35 mh506dx | Nous contacter | Voir la pièce |
| 20 | 14291159000 | Roulement | Disponible | Voir la pièce |
| 20 | 14291159000 | Roulement | Disponible | Voir la pièce |
| 21 | 7500062020 | Roulement | Nous contacter | Voir la pièce |
| 21 | 7500062020 | Roulement | Nous contacter | Voir la pièce |
| 22 | 8702110400 | Chaîne 24l | Nous contacter | Voir la pièce |
| 23 | 7400001500 | Circlips | Nous contacter | Voir la pièce |
| 24 | 14291252001 | Arbre de roue | Nous contacter | Voir la pièce |
| 24 | 14291252001 | Arbre de roue | Nous contacter | Voir la pièce |
| 24 | 14291252001 | Arbre de roue | Nous contacter | Voir la pièce |
| 25 | 5400116063 | Goupille | Non reliée | |
| 26 | 14291254000 | Renvoi angle | Nous contacter | Voir la pièce |
| 27 | 14291255000 | Pignon 22a 22t | Disponible | Voir la pièce |
| 28 | 14291258000 | Pignon 22b 22t | Nous contacter | Voir la pièce |
| 29 | 14291267000 | Pignon 13 | Disponible | Voir la pièce |
| 29 | 14291267000 | Pignon 13 | Disponible | Voir la pièce |
| 30 | 14291259000 | Goupille | Disponible | Voir la pièce |
| 30 | 14291259000 | Goupille | Disponible | Voir la pièce |
| 31 | 14291266000 | Couronne | Disponible | Voir la pièce |
| 32 | F0500106012 | Vis | Nous contacter | Voir la pièce |
| 33 | 14291268000 | Manchon | Nous contacter | Voir la pièce |
| 34 | 14291269000 | Entretoise | Disponible | Voir la pièce |
| 35 | 7500062040 | Roulement | Nous contacter | Voir la pièce |
| 35 | 7500062040 | Roulement | Nous contacter | Voir la pièce |
| 35 | 7500062040 | Roulement | Nous contacter | Voir la pièce |
| 36 | 27403624100 | Joint | Disponible | Voir la pièce |
| 36 | 27403624100 | Joint | Disponible | Voir la pièce |
| 36 | 27403624100 | Joint | Disponible | Voir la pièce |
| 36 | 27403624100 | Joint | Disponible | Voir la pièce |
| 38 | 19241311000 | Goupille tête plate | Disponible | Voir la pièce |
| 38 | 19241311000 | Goupille tête plate | Disponible | Voir la pièce |
| 39 | 19241312000 | Goupille | Disponible | Voir la pièce |
| 39 | 19241312000 | Goupille | Disponible | Voir la pièce |
| 41 | 19241317001 | Couteau | Disponible | Voir la pièce |
| 41 | 19241317001 | Couteau | Disponible | Voir la pièce |
| 41 | 19241317001 | Couteau | Disponible | Voir la pièce |
| 41 | 19241317001 | Couteau | Disponible | Voir la pièce |
| 41 | 19241317001 | Couteau | Disponible | Voir la pièce |
| 41 | 19241317001 | Couteau | Disponible | Voir la pièce |
| 42 | 19241318003 | Couteau racleur | Disponible | Voir la pièce |
| 42 | 19241318003 | Couteau racleur | Disponible | Voir la pièce |
| 45 | F0500110025 | Vis | Disponible | Voir la pièce |
| 45 | F0500110025 | Vis | Disponible | Voir la pièce |
| 46 | 14281321000 | Arbre entraînement | Nous contacter | Voir la pièce |
| 46 | 14281321000 | Arbre entraînement | Nous contacter | Voir la pièce |
| 47 | 7500060050 | Roulement | Nous contacter | Voir la pièce |
| 47 | 7500060050 | Roulement | Nous contacter | Voir la pièce |
| 47 | 7500060050 | Roulement | Nous contacter | Voir la pièce |
| 47 | 7500060050 | Roulement | Nous contacter | Voir la pièce |
| 48 | 8412254011 | Joint spi | Non reliée | |
| 48 | 8412254011 | Joint spi | Non reliée | |
| 48 | 8412254011 | Joint spi | Non reliée | |
| 48 | 8412254011 | Joint spi | Non reliée | |
| 49 | 5621108040 | Axe | Nous contacter | Voir la pièce |
| 50 | 5210108000 | Goupille | Nous contacter | Voir la pièce |
| 51 | 14901371000 | Roue G | Nous contacter | Voir la pièce |
| 52 | 7400003500 | Circlips | Nous contacter | Voir la pièce |
| 52 | 7400003500 | Circlips | Nous contacter | Voir la pièce |
| 53 | 14291112001 | Entretoise | Nous contacter | Voir la pièce |
| 54 | 14291113000 | Roulement | Disponible | Voir la pièce |
| 54 | 14291113000 | Roulement | Disponible | Voir la pièce |
| 55 | 14141108000 | Rondelle | Nous contacter | Voir la pièce |
| 56 | 7400002000 | Circlips | Nous contacter | Voir la pièce |
| 57 | 7500063020 | Roulement | Disponible | Voir la pièce |
| 58 | 7500062020 | Roulement | Nous contacter | Voir la pièce |
| 59 | 14901381000 | Roue D | Nous contacter | Voir la pièce |
| 60 | 14291333000 | Fraise D ou G | Disponible | Voir la pièce |
| 60 | 14291333000 | Fraise D ou G | Disponible | Voir la pièce |
| 61 | 14291051000 | Axe | Nous contacter | Voir la pièce |
| 62 | 14291056000 | Pignon 14t | Disponible | Voir la pièce |
| 63 | 14291052000 | Pignon | Nous contacter | Voir la pièce |
| 64 | 14291053000 | Pignon 31t | Disponible | Voir la pièce |
| 65 | 7500062010 | Roulement | Nous contacter | Voir la pièce |
| 66 | 7500063020 | Roulement | Disponible | Voir la pièce |
| 67 | 8401015307 | Joint | Disponible | Voir la pièce |
| 68 | F0500108020 | Vis | Nous contacter | Voir la pièce |
| 69 | 14901063000 | Poulie | Nous contacter | Voir la pièce |
| 70 | 3500160826 | Rondelle | Non reliée | |
| 71 | 8702320560 | Chaîne | Nous contacter | Voir la pièce |
| 72 | 14291101001 | Axe | Disponible | Voir la pièce |
| 73 | 14291102000 | Pignon 25-41t | Nous contacter | Voir la pièce |
| 74 | 7400002200 | Circlips | Nous contacter | Voir la pièce |
| 75 | 14291104001 | Pignon 9t | Nous contacter | Voir la pièce |
| 76 | 14291105000 | Pignon 31t | Nous contacter | Voir la pièce |
| 77 | 14291106000 | Pignon 23t | Nous contacter | Voir la pièce |

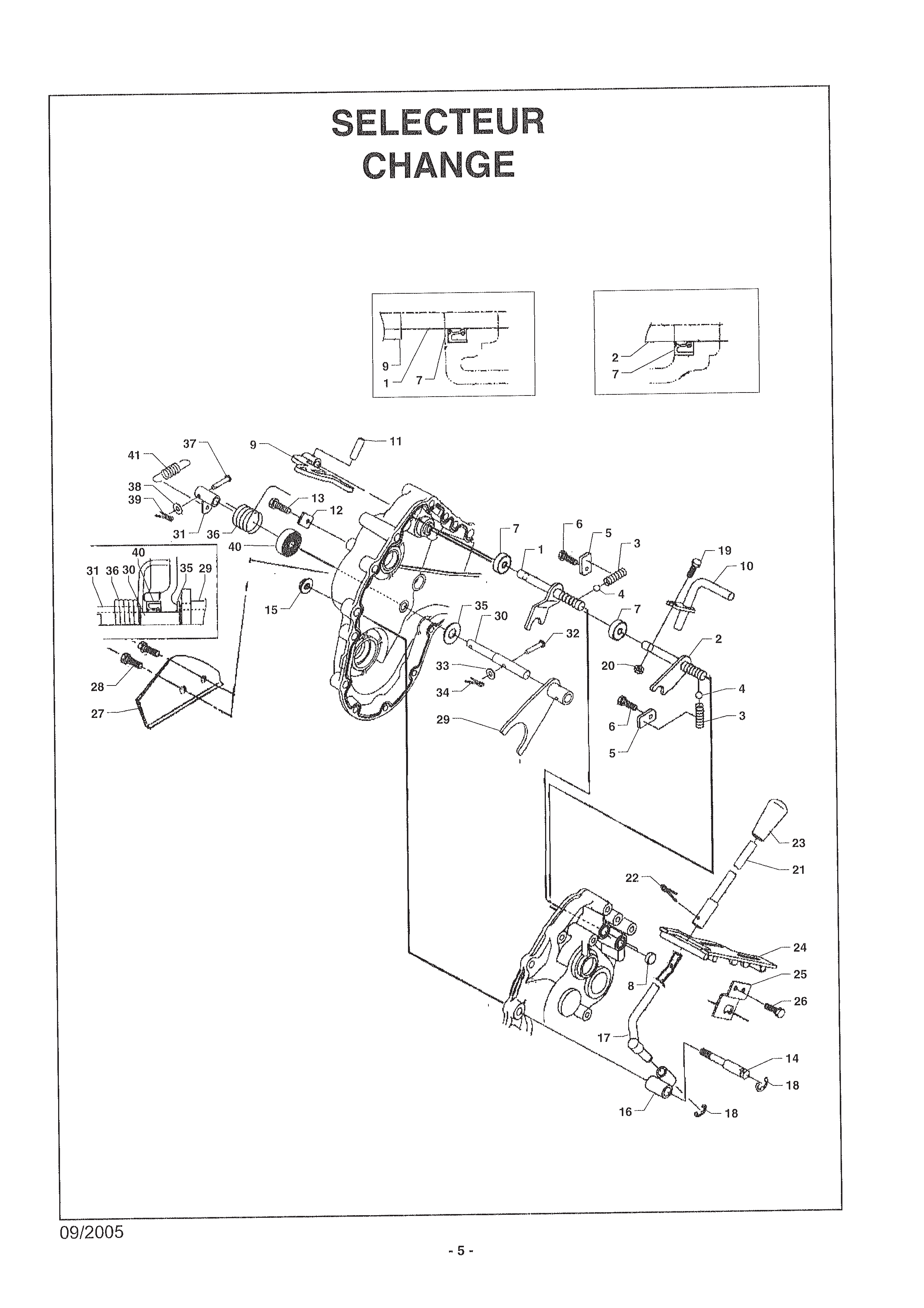

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 14291401000 | Fourchette droite | Nous contacter | Voir la pièce |
| 1 | 14291401000 | Fourchette droite | Nous contacter | Voir la pièce |
| 2 | 14291402001 | Fourchette G | Disponible | Voir la pièce |
| 2 | 14291402001 | Fourchette G | Disponible | Voir la pièce |
| 3 | 14291418000 | Ressort | Disponible | Voir la pièce |
| 3 | 14291418000 | Ressort | Disponible | Voir la pièce |
| 4 | 8000000600 | Bille | Disponible | Voir la pièce |
| 4 | 8000000600 | Bille | Disponible | Voir la pièce |
| 5 | 14291403000 | Patte | Nous contacter | Voir la pièce |
| 5 | 14291403000 | Patte | Nous contacter | Voir la pièce |
| 6 | A8000106016 | Vis | Nous contacter | Voir la pièce |
| 6 | A8000106016 | Vis | Nous contacter | Voir la pièce |
| 7 | 8401012227 | Joint | Nous contacter | Voir la pièce |
| 7 | 8401012227 | Joint | Nous contacter | Voir la pièce |
| 7 | 8401012227 | Joint | Nous contacter | Voir la pièce |
| 7 | 8401012227 | Joint | Nous contacter | Voir la pièce |
| 8 | 8340020070 | Joint | Nous contacter | Voir la pièce |
| 9 | 14291404000 | Bras a | Nous contacter | Voir la pièce |
| 9 | 14291404000 | Bras a | Nous contacter | Voir la pièce |
| 10 | 14291405000 | Bras b | Nous contacter | Voir la pièce |
| 11 | 5500006025 | Goupille | Non reliée | |
| 12 | 14291406000 | Plaque | Nous contacter | Voir la pièce |
| 13 | A8000106016 | Vis | Nous contacter | Voir la pièce |
| 14 | 14291407000 | Axe | Nous contacter | Voir la pièce |
| 15 | F3010110000 | Ecrou | Disponible | Voir la pièce |
| 16 | 14291408000 | Pièce de commande | Nous contacter | Voir la pièce |
| 17 | P5061409000 | Levier | Disponible | Voir la pièce |
| 18 | 7420101000 | Circlips | Non reliée | |
| 18 | 7420101000 | Circlips | Non reliée | |
| 19 | A5240106025 | Vis | Disponible | Voir la pièce |
| 20 | A3000106002 | Ecrou | Nous contacter | Voir la pièce |
| 21 | 14901412000 | Levier | Disponible | Voir la pièce |
| 22 | 5200125025 | Goupille | Disponible | Voir la pièce |
| 23 | 6910012250 | Poignée | Nous contacter | Voir la pièce |
| 24 | 14291413000 | Plaque | Nous contacter | Voir la pièce |
| 25 | 14291416000 | Plaque | Nous contacter | Voir la pièce |
| 26 | F0500106016 | Vis | Nous contacter | Voir la pièce |
| 27 | P5061418000 | Plaque | Nous contacter | Voir la pièce |
| 28 | A8000108016 | Vis | Nous contacter | Voir la pièce |
| 29 | 14291601000 | Fourchette | Nous contacter | Voir la pièce |
| 29 | 14291601000 | Fourchette | Nous contacter | Voir la pièce |
| 30 | 14291609000 | Axe | Nous contacter | Voir la pièce |
| 30 | 14291609000 | Axe | Nous contacter | Voir la pièce |
| 31 | 14291621000 | Sélecteur | Nous contacter | Voir la pièce |
| 31 | 14291621000 | Sélecteur | Nous contacter | Voir la pièce |
| 32 | 5621106030 | Axe | Nous contacter | Voir la pièce |
| 33 | 3500130613 | Rondelle | Non reliée | |
| 34 | 5200125012 | Goupille | Nous contacter | Voir la pièce |
| 35 | 31212559000 | Rondelle | Nous contacter | Voir la pièce |
| 35 | 31212559000 | Rondelle | Nous contacter | Voir la pièce |
| 37 | 5621106025 | Axe | Nous contacter | Voir la pièce |
| 38 | 3500130613 | Rondelle | Non reliée | |
| 39 | 5200125012 | Goupille | Nous contacter | Voir la pièce |
| 40 | 8401012227 | Joint | Nous contacter | Voir la pièce |
| 40 | 8401012227 | Joint | Nous contacter | Voir la pièce |
| 41 | 14251509000 | Ressort | Nous contacter | Voir la pièce |
