Vue Éclatée STR 50 RK (K800 H)
Retrouvez les pièces détachées, références et repères disponibles pour STR 50 RK (K800 H).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150275 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 3 | L66150309 | Joint | Disponible | Voir la pièce |
| 4 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66150276 | Joint | Disponible | Voir la pièce |
| 6 | L66150278 | Joint | Disponible | Voir la pièce |
| 7 | 3055123R | Bougie | Disponible | Voir la pièce |
| 8 | L66150316 | Vis | Disponible | Voir la pièce |
| 9 | L66150707 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150329 | Démarrage complet | Disponible | Voir la pièce |
| 2 | L66150330 | Vis | Disponible | Voir la pièce |
| 3 | L66150331 | Entraineur | Disponible | Voir la pièce |
| 4 | L66150332 | Ressort | Disponible | Voir la pièce |
| 5 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 6 | L66150264 | Ressort | Disponible | Voir la pièce |
| 7 | L66150265 | Poulie | Disponible | Voir la pièce |
| 8 | L66150336 | Ressort de démarrage | Disponible | Voir la pièce |
| 9 | L66150316 | Vis | Disponible | Voir la pièce |
| 10 | L66150337 | Corde de démarrage | Disponible | Voir la pièce |
| 11 | L66150103 | Poignée de démarrage | Disponible | Voir la pièce |
| 12 | L66150339 | Vis | Disponible | Voir la pièce |
| 13 | L66150391 | Cache ventilateur | Disponible | Voir la pièce |
| 14 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 15 | L66150474 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150272 | Cylindre et soubassement | Disponible | Voir la pièce |
| 2 | L66150326 | Bague | Disponible | Voir la pièce |
| 3 | L66150304 | Régulateur | Disponible | Voir la pièce |
| 4 | L66150355 | Roulement | Disponible | Voir la pièce |
| 5 | L66150302 | Axe | Disponible | Voir la pièce |
| 6 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150274 | Joint | Disponible | Voir la pièce |
| 4 | L66150273 | Couvercle soubassement | Disponible | Voir la pièce |
| 5 | L66150326 | Bague | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150279 | Piston | Disponible | Voir la pièce |
| 3 | L66150372 | Arrêt | Disponible | Voir la pièce |
| 3 | L66150372 | Arrêt | Disponible | Voir la pièce |
| 4 | L66150281 | Bielle (complète) | Disponible | Voir la pièce |
| 5 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 6 | L66150343 | Vis | Disponible | Voir la pièce |
| 7 | L66150081 | Clavette | Disponible | Voir la pièce |
| 8 | L66150373 | Arbre (complet) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150367 | Bague | Disponible | Voir la pièce |
| 5 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 6 | L66150363 | Arbre (complet) | Disponible | Voir la pièce |
| 7 | L66150287 | Tôle (guidage) | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150314 | Bobine | Disponible | Voir la pièce |
| 2 | L66150371 | Pipette bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150377 | Levier complet | Disponible | Voir la pièce |
| 2 | L66150378 | Fixation câble | Disponible | Voir la pièce |
| 3 | L66150379 | Vis | Disponible | Voir la pièce |
| 4 | L66150380 | Ressort | Disponible | Voir la pièce |
| 5 | L66150381 | Vis | Disponible | Voir la pièce |
| 6 | L66151253 | Ressort | Disponible | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150185 | Écrou | Disponible | Voir la pièce |
| 9 | L66150301 | Bras | Disponible | Voir la pièce |
| 10 | L66150300 | Ressort | Disponible | Voir la pièce |
| 11 | L66150298 | Levier accélérateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150308 | Kit d | Disponible | Voir la pièce |
| 2 | L66150345 | Silencieux | Disponible | Voir la pièce |
| 3 | L66150346 | Protection | Disponible | Voir la pièce |
| 4 | L66150347 | Vis | Disponible | Voir la pièce |
| 4 | L66150347 | Vis | Disponible | Voir la pièce |
| 5 | L66150349 | Support | Disponible | Voir la pièce |
| 6 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 8 | L66151957 | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre à air | Disponible | Voir la pièce |
| 2 | L66150384 | Écrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150387 | Filtre | Disponible | Voir la pièce |
| 6 | L66150388 | Grille | Disponible | Voir la pièce |
| 7 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Écrou | Disponible | Voir la pièce |
| 9 | L66150185 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151235 | Réservoir complet | Disponible | Voir la pièce |
| 4 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 8 | L66150306 | Support | Disponible | Voir la pièce |
| 9 | L66150305 | Support | Disponible | Voir la pièce |
| 10 | L66150327 | Tuyau essence | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150370 | Joint | Disponible | Voir la pièce |
| 3 | L66150369 | Flotteur | Disponible | Voir la pièce |
| 4 | L66150375 | Cuvette | Disponible | Voir la pièce |
| 5 | L66150291 | Joint | Disponible | Voir la pièce |
| 6 | L66150290 | Joint | Disponible | Voir la pièce |
| 7 | L66150293 | Bride thermique | Disponible | Voir la pièce |
| 8 | L66150292 | Joint | Disponible | Voir la pièce |
| 9 | L66150340 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |

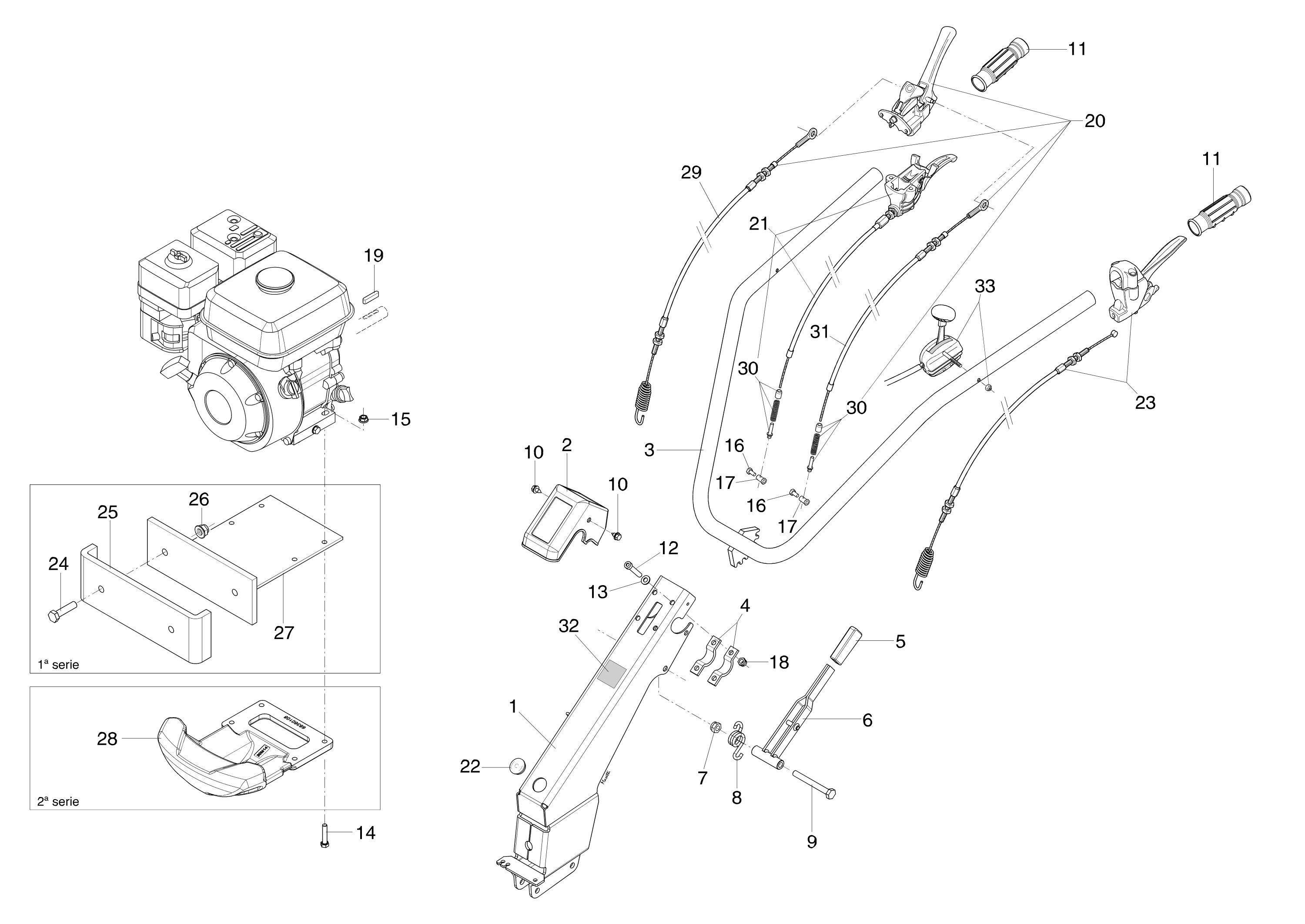

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68360066AR | Colonne | Disponible | Voir la pièce |
| 2 | 68240022R | Carter | Disponible | Voir la pièce |
| 3 | 68360089R | Guidon | Disponible | Voir la pièce |
| 4 | YF1151601 | Etau | Disponible | Voir la pièce |
| 5 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 6 | YF1291636 | Levier | Disponible | Voir la pièce |
| 7 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 8 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 9 | YN6361500 | Vis | Disponible | Voir la pièce |
| 10 | YN6243651 | Vis | Disponible | Voir la pièce |
| 10 | YN6243651 | Vis | Disponible | Voir la pièce |
| 11 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 11 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 12 | YN6289250 | Vis | Disponible | Voir la pièce |
| 13 | 3916008R | Rondelle | Non reliée | |
| 14 | 3906075R | Vis | Disponible | Voir la pièce |
| 15 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 16 | 301000042R | Vis | Disponible | Voir la pièce |
| 16 | 301000042R | Vis | Disponible | Voir la pièce |
| 17 | YF1290225 | Etau | Disponible | Voir la pièce |
| 17 | YF1290225 | Etau | Disponible | Voir la pièce |
| 18 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 19 | YN0643450 | Clavette | Disponible | Voir la pièce |
| 20 | 68360091BR | Levier (complète) | Disponible | Voir la pièce |
| 21 | 68360092R | Levier (complète) | Disponible | Voir la pièce |
| 22 | 3045002R | Bouchon | Disponible | Voir la pièce |
| 23 | 68360102BR | Levier complet | Disponible | Voir la pièce |
| 24 | N6392500 | Vis | Disponible | Voir la pièce |
| 25 | 68360086R | Contrepoids | Disponible | Voir la pièce |
| 26 | YN1470800 | Ecrou | Disponible | Voir la pièce |
| 27 | 68360084R | Support | Disponible | Voir la pièce |
| 28 | 68360108R | Contrepoids | Disponible | Voir la pièce |
| 29 | 68369112R | Gaine du type bowden | Disponible | Voir la pièce |
| 30 | 68930046 | Jeu tendeur gaine | Disponible | Voir la pièce |
| 30 | 68930046 | Jeu tendeur gaine | Disponible | Voir la pièce |
| 31 | 68369111R | Gaine du type bowden | Disponible | Voir la pièce |
| 32 | 68360105R | Marque "str 50 rk" | Disponible | Voir la pièce |
| 33 | 68360101R | Manette gaz | Disponible | Voir la pièce |

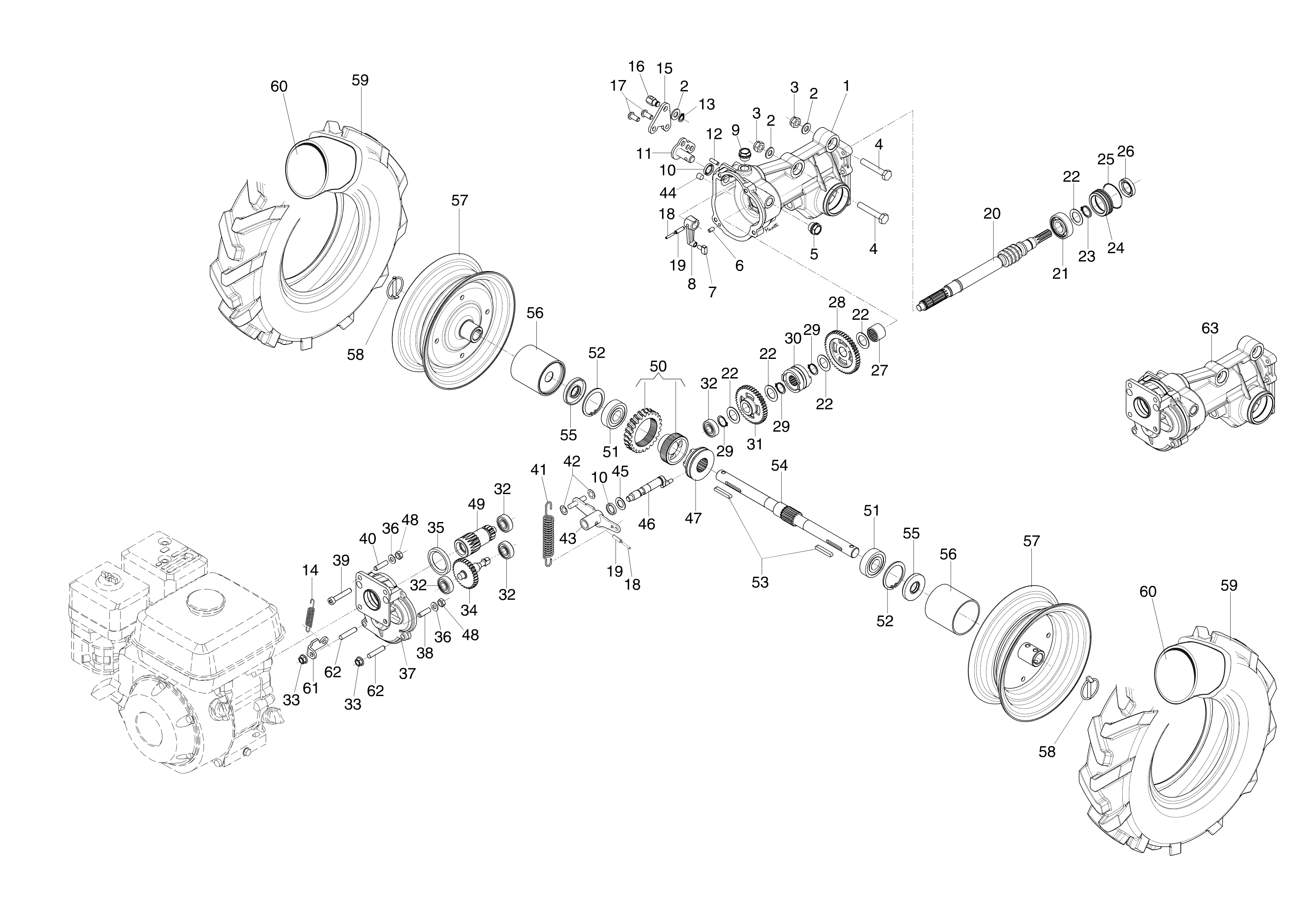

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68360055BR | Boîte à vitesse | Disponible | Voir la pièce |
| 2 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 2 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 2 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 3 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 3 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 4 | N6354300 | Vis | Disponible | Voir la pièce |
| 4 | N6354300 | Vis | Disponible | Voir la pièce |
| 5 | 3150001R | Bouchon de niveau huile | Disponible | Voir la pièce |
| 6 | 3023010R | Goupille | Disponible | Voir la pièce |
| 7 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 8 | YF1291603 | Levier | Disponible | Voir la pièce |
| 9 | YN5258100 | Bouchon huile | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 11 | 68360037R | Sélecteur (changement de vitesse) | Disponible | Voir la pièce |
| 12 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 13 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 14 | 68360038AR | Ressort | Disponible | Voir la pièce |
| 15 | 68360035R | Etrier | Disponible | Voir la pièce |
| 16 | 68640048 | Fixation câble | Disponible | Voir la pièce |
| 17 | YN6255100 | Vis | Disponible | Voir la pièce |
| 18 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 18 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 19 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 19 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 20 | 68360119R | Arbre | Disponible | Voir la pièce |
| 21 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 22 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 22 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 22 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 22 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 22 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 23 | YN0114950 | Bague seeger | Disponible | Voir la pièce |
| 24 | 68360045R | Bague de centrage | Disponible | Voir la pièce |
| 25 | 3049062R | Bague or | Disponible | Voir la pièce |
| 26 | YN0207300 | Bague d | Disponible | Voir la pièce |
| 27 | YN1266060 | Roulement | Disponible | Voir la pièce |
| 28 | YF1420830 | Engrenage | Disponible | Voir la pièce |
| 29 | N0113800 | Bague seeger | Disponible | Voir la pièce |
| 29 | N0113800 | Bague seeger | Disponible | Voir la pièce |
| 29 | N0113800 | Bague seeger | Disponible | Voir la pièce |
| 30 | F1420804R | Sélecteur | Non reliée | |
| 31 | YF1420803A | Engrenage | Disponible | Voir la pièce |
| 32 | 094000006R | Roulement | Disponible | Voir la pièce |
| 32 | 094000006R | Roulement | Disponible | Voir la pièce |
| 32 | 094000006R | Roulement | Disponible | Voir la pièce |
| 32 | 094000006R | Roulement | Disponible | Voir la pièce |
| 33 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 33 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 34 | YF1420827A | Double engrenage | Disponible | Voir la pièce |
| 35 | 3050051R | Bague d | Disponible | Voir la pièce |
| 36 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 36 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 37 | 68360069R | Couvercle/flasque | Disponible | Voir la pièce |
| 38 | YN3808600 | Goujon | Disponible | Voir la pièce |
| 39 | YN6285200 | Vis | Disponible | Voir la pièce |
| 40 | YN3812500 | Goujon | Disponible | Voir la pièce |
| 41 | 68360068AR | Ressort | Disponible | Voir la pièce |
| 42 | 3045034R | Arret | Non reliée | |
| 43 | 68360052AR | Etrier de commande | Non reliée | |
| 44 | YN5258200 | Bouchon huile | Disponible | Voir la pièce |
| 45 | YN5002100 | Epaisseur | Disponible | Voir la pièce |
| 46 | YF1420815 | Arbre excentrique | Disponible | Voir la pièce |
| 47 | 68360059R | Poulie (embrayage) | Disponible | Voir la pièce |
| 48 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 48 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 49 | 68360043R | Pignon | Disponible | Voir la pièce |
| 50 | 68360057R | Couronne dentée compl. | Disponible | Voir la pièce |
| 51 | N1264600 | Roulement | Disponible | Voir la pièce |
| 51 | N1264600 | Roulement | Disponible | Voir la pièce |
| 52 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 52 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 53 | YK7811007 | Clavette | Disponible | Voir la pièce |
| 54 | 68360048R | Arbre (essieu) | Disponible | Voir la pièce |
| 55 | 3050048R | Bague d | Disponible | Voir la pièce |
| 55 | 3050048R | Bague d | Disponible | Voir la pièce |
| 56 | 68360070R | Protection (demi-essieu) | Disponible | Voir la pièce |
| 56 | 68360070R | Protection (demi-essieu) | Disponible | Voir la pièce |
| 57 | 69200044I | Jante | Disponible | Voir la pièce |
| 57 | 69200044I | Jante | Disponible | Voir la pièce |
| 58 | YK8514001 | Goupille | Disponible | Voir la pièce |
| 58 | YK8514001 | Goupille | Disponible | Voir la pièce |
| 59 | YN4851600 | Pneumatique | Disponible | Voir la pièce |
| 59 | YN4851600 | Pneumatique | Disponible | Voir la pièce |
| 60 | YN4881100 | Chambre à aire | Disponible | Voir la pièce |
| 60 | YN4881100 | Chambre à aire | Disponible | Voir la pièce |
| 61 | 68360034R | Plaque d | Disponible | Voir la pièce |
| 62 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 62 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 63 | 68362010R | Boîte du change | Disponible | Voir la pièce |
