Vue Éclatée STI 50
Retrouvez les pièces détachées, références et repères disponibles pour STI 50.

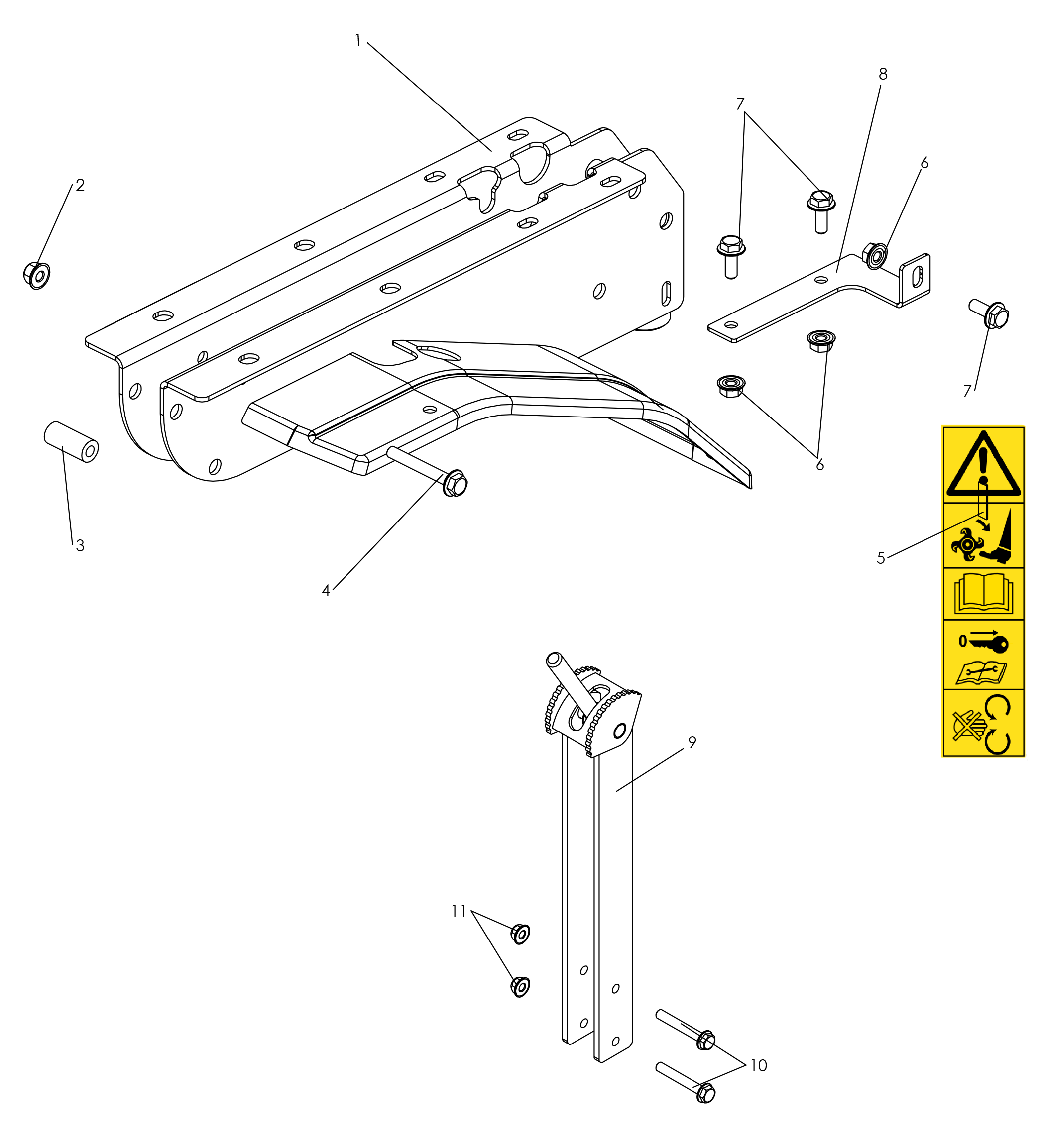

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 6502030501 | CARTER | Disponible | Voir la pièce |
| 2 | 0300210604 | ECROU | Disponible | Voir la pièce |
| 3 | 0302020102 | ENTRETOISE | Disponible | Voir la pièce |
| 4 | 0300010619 | VIS | Disponible | Voir la pièce |
| 5 | 0503000070 | ETIQUETTE SECURITE | Disponible | Voir la pièce |
| 6 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 6 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 7 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 7 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 8 | 0304001236 | PATTE SUPPORT | Non reliée | |
| 9 | 3402010601 | POTENCE GUIDON | Disponible | Voir la pièce |
| 10 | 0300010837 | VIS | Disponible | Voir la pièce |
| 11 | 0300210805 | ECROU | Disponible | Voir la pièce |

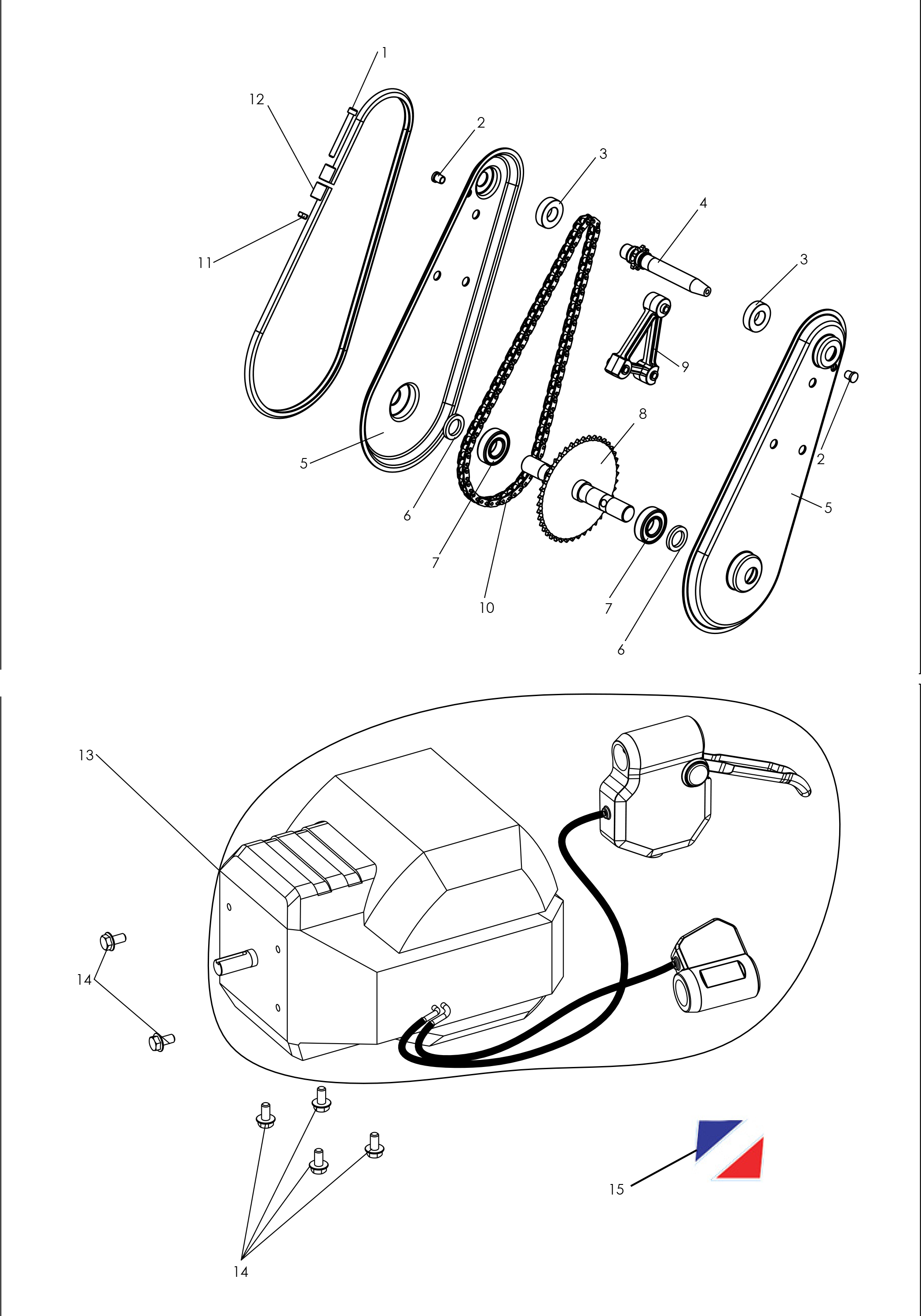

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300020607 | VIS | Disponible | Voir la pièce |
| 2 | 0341000151 | CACHE | Non reliée | |
| 2 | 0341000151 | CACHE | Non reliée | |
| 3 | 0306010006 | ROULEMENT | Disponible | Voir la pièce |
| 3 | 0306010006 | ROULEMENT | Disponible | Voir la pièce |
| 4 | 0302010311 | ARBRE | Non reliée | |
| 5 | 6002010306 | JOUE CARTER | Disponible | Voir la pièce |
| 5 | 6002010306 | JOUE CARTER | Disponible | Voir la pièce |
| 6 | 0341000030 | JOINT FEUTRE | Disponible | Voir la pièce |
| 6 | 0341000030 | JOINT FEUTRE | Disponible | Voir la pièce |
| 7 | 0306010007 | ROULEMENT | Disponible | Voir la pièce |
| 7 | 0306010007 | ROULEMENT | Disponible | Voir la pièce |
| 8 | 0306050009 | ARBRE DE TRAVAIL | Disponible | Voir la pièce |
| 9 | 0341000002 | ENTRETOISE PLASTIQUE | Disponible | Voir la pièce |
| 10 | 0306020010 | CHAINE | Disponible | Voir la pièce |
| 11 | 0300210602 | ECROU | Non reliée | |
| 12 | 6002015705 | JONC BLEU | Disponible | Voir la pièce |
| 13 | 0330161001 | MOTEUR | Non reliée | |
| 14 | 0300010815 | VIS | Disponible | Voir la pièce |
| 14 | 0300010815 | VIS | Disponible | Voir la pièce |
| 15 | 0503010241 | LOGO MOTEUR | Non reliée |

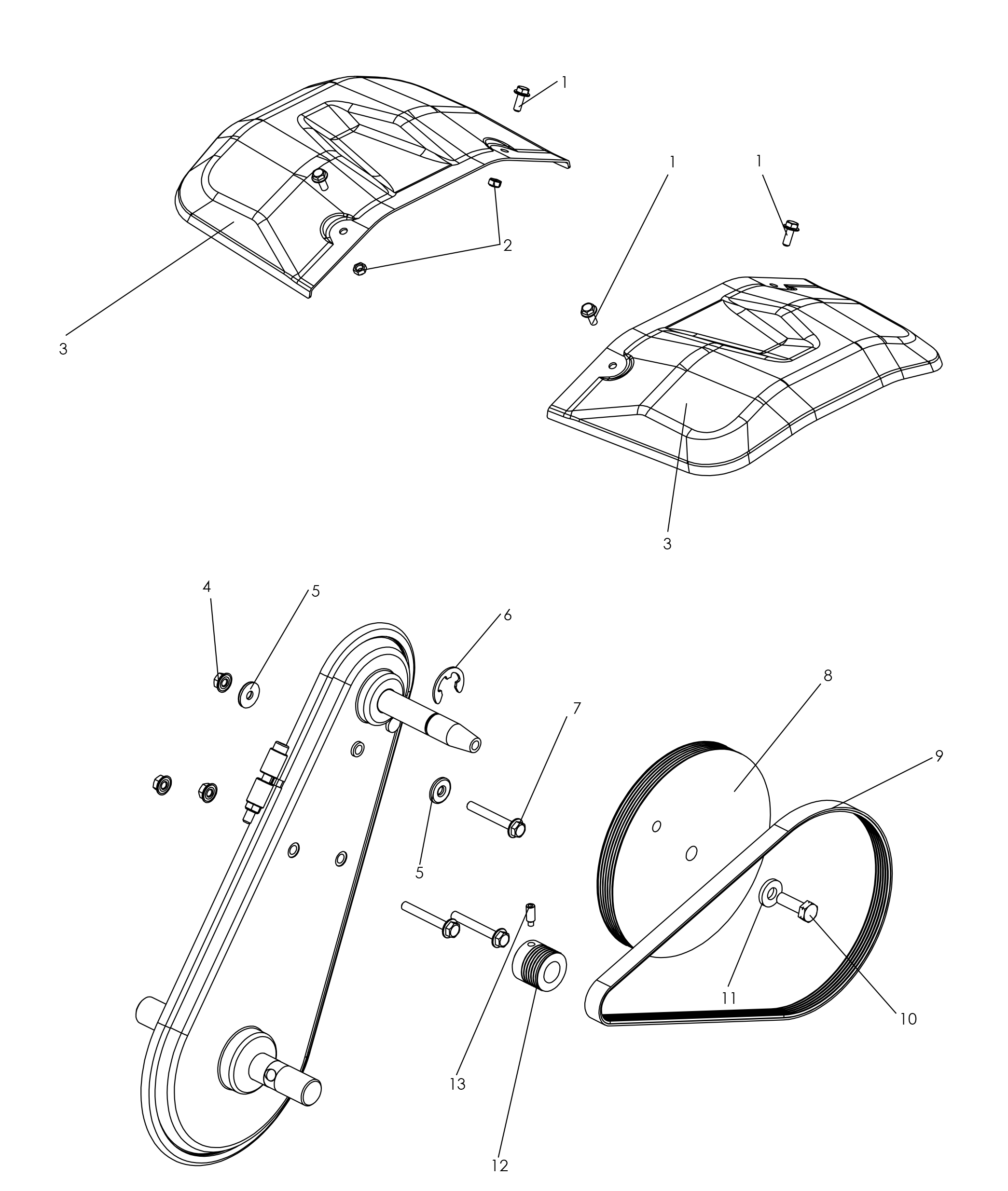

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 1 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 1 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 2 | 0300210602 | ECROU | Non reliée | |
| 3 | 3002185704 | PROTECTION FRAISE | Disponible | Voir la pièce |
| 3 | 3002185704 | PROTECTION FRAISE | Disponible | Voir la pièce |
| 4 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 5 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 5 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 6 | 0301070043 | ANNEAU ELASTIQUE | Disponible | Voir la pièce |
| 7 | 0300010619 | VIS | Disponible | Voir la pièce |
| 8 | 0306060089 | POULIE | Non reliée | |
| 9 | 0306030147 | COURROIE | Non reliée | |
| 10 | 0300090801 | VIS | Disponible | Voir la pièce |
| 11 | 0300410901 | RONDELLE | Disponible | Voir la pièce |
| 12 | 0306060090 | POULIE MOTEUR | Non reliée | |
| 13 | 0300040605 | VIS | Non reliée |

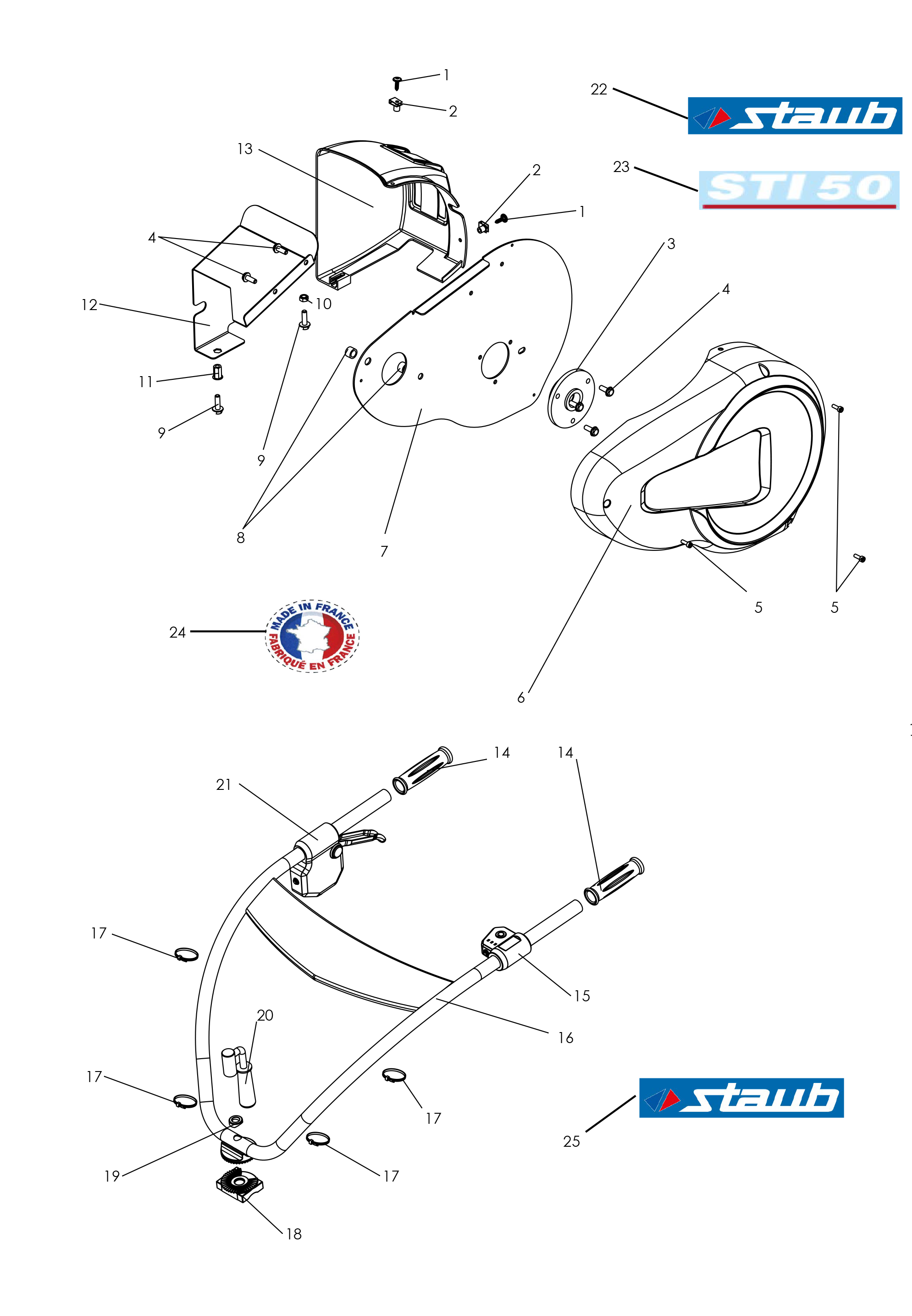

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 1 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 2 | 0301050003 | CLIP | Disponible | Voir la pièce |
| 2 | 0301050003 | CLIP | Disponible | Voir la pièce |
| 3 | 0340040012 | PALIER ARBRE INTERM | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 5 | 0300090412 | VIS | Non reliée | |
| 5 | 0300090412 | VIS | Non reliée | |
| 6 | 0340060052 | CAPOT COURROIE | Non reliée | |
| 7 | 0304001237 | CACHE INT | Non reliée | |
| 8 | 0302020010 | ENTRETOISE | Disponible | Voir la pièce |
| 9 | 0300010610 | VIS | Disponible | Voir la pièce |
| 9 | 0300010610 | VIS | Disponible | Voir la pièce |
| 10 | 0300210602 | ECROU | Non reliée | |
| 11 | 0300600603 | AXE | Non reliée | |
| 12 | 6502030302 | TOLE CACHE | Disponible | Voir la pièce |
| 13 | 0340060053 | CAPOT ARRIERE | Non reliée | |
| 14 | 0341000036 | POIGNEE CAOUTCHOUC | Disponible | Voir la pièce |
| 14 | 0341000036 | POIGNEE CAOUTCHOUC | Disponible | Voir la pièce |
| 15 | 0002160001 | MANETTE | Non reliée | |
| 16 | 6502030302 | TOLE CACHE | Disponible | Voir la pièce |
| 17 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 17 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 17 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 17 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 18 | 0303000007 | PIECE INTERMEDIAIRE | Disponible | Voir la pièce |
| 19 | 0302020037 | ENTRETOISE | Disponible | Voir la pièce |
| 20 | 0300801403 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 21 | 0002160002 | MANETTE | Non reliée | |
| 22 | 0503010026 | LOGO STAUB CAPOT | Non reliée | |
| 23 | 0503130078 | LOGO STI50 | Non reliée | |
| 24 | 0503000095 | LOGO France | Non reliée | |
| 25 | 0503010267 | LOGO STAUB GUIDON | Non reliée |

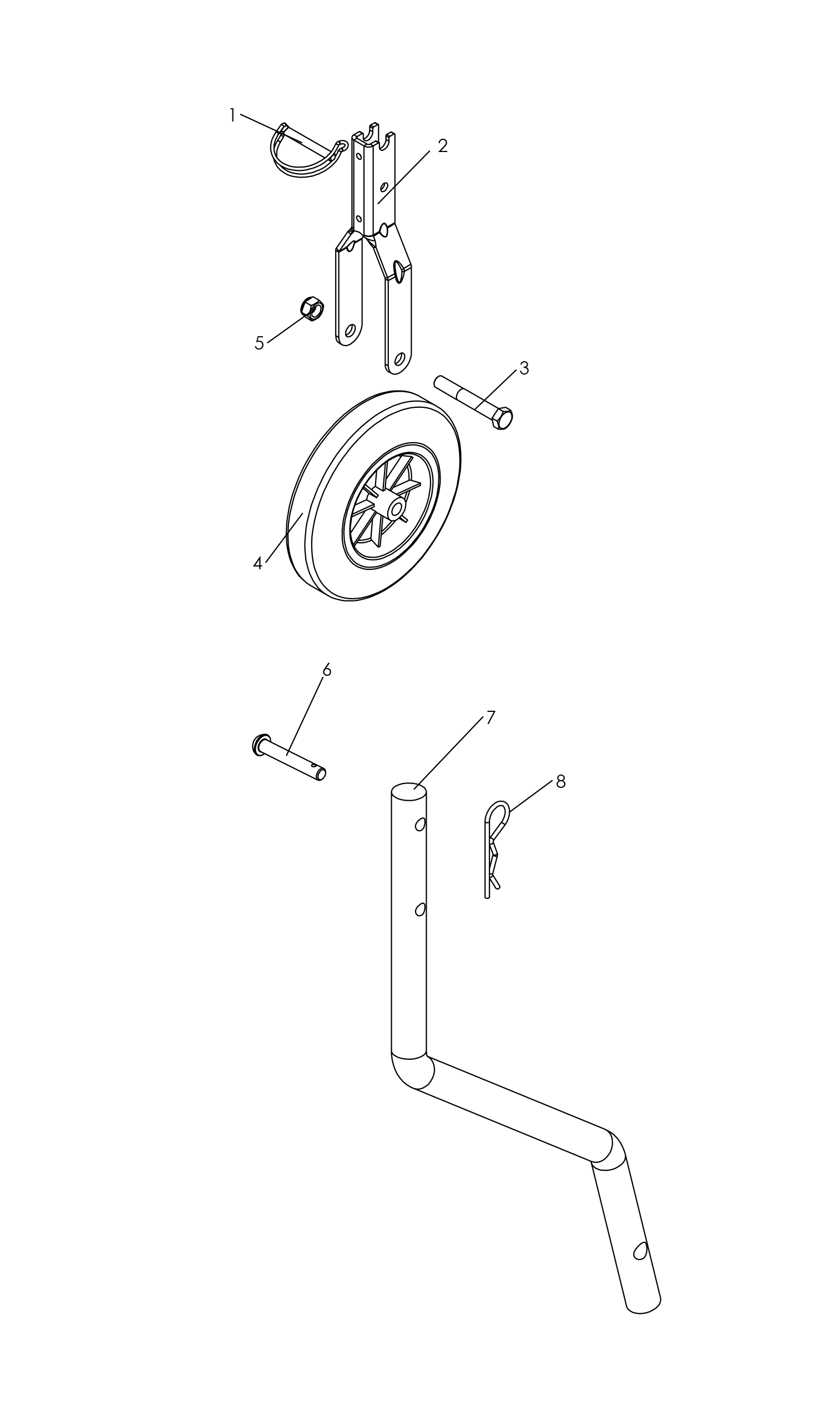

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0301010019 | GOUPILLE RESSORT | Disponible | Voir la pièce |
| 2 | 3402000305 | SUPPORT ROUE AVANT | Disponible | Voir la pièce |
| 3 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 4 | 0309000013 | ROUE | Disponible | Voir la pièce |
| 5 | 0300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 6 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 7 | 3402000208 | BEQUILLE TERRAGE | Disponible | Voir la pièce |
| 8 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |

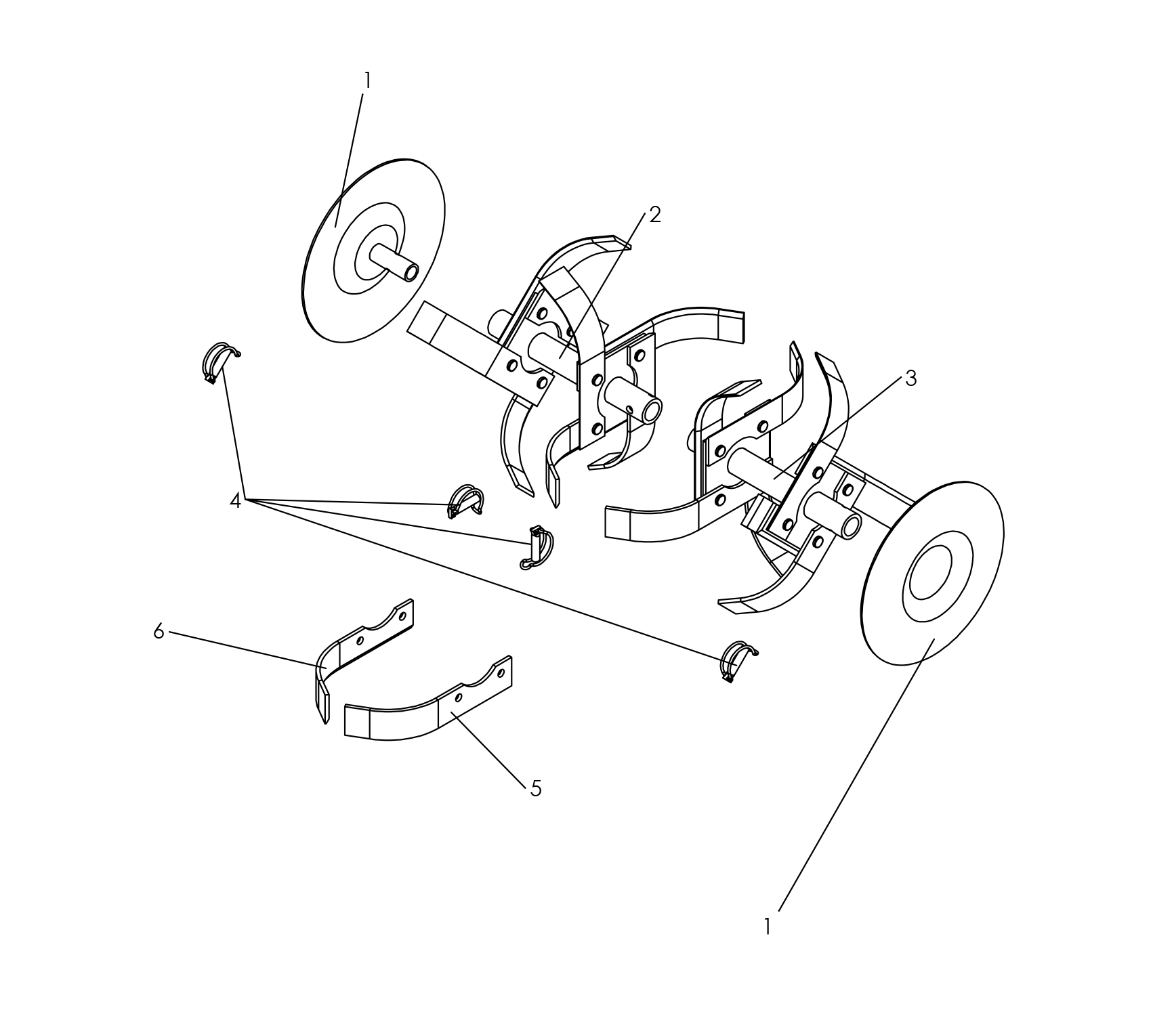

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3402000302 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 1 | 3402000302 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 2 | 0320010034 | ETOILE DOUBLE DROITE | Disponible | Voir la pièce |
| 3 | 0320010035 | ETOILE DOUBLE GAUCHE | Disponible | Voir la pièce |
| 4 | 0301010003 | GOUPILLE AUTOMATIQUE | Disponible | Voir la pièce |
| 5 | 0320070008 | COUTEAU DROIT | Disponible | Voir la pièce |
| 6 | 0320070009 | COUTEAU GAUCHE | Disponible | Voir la pièce |
