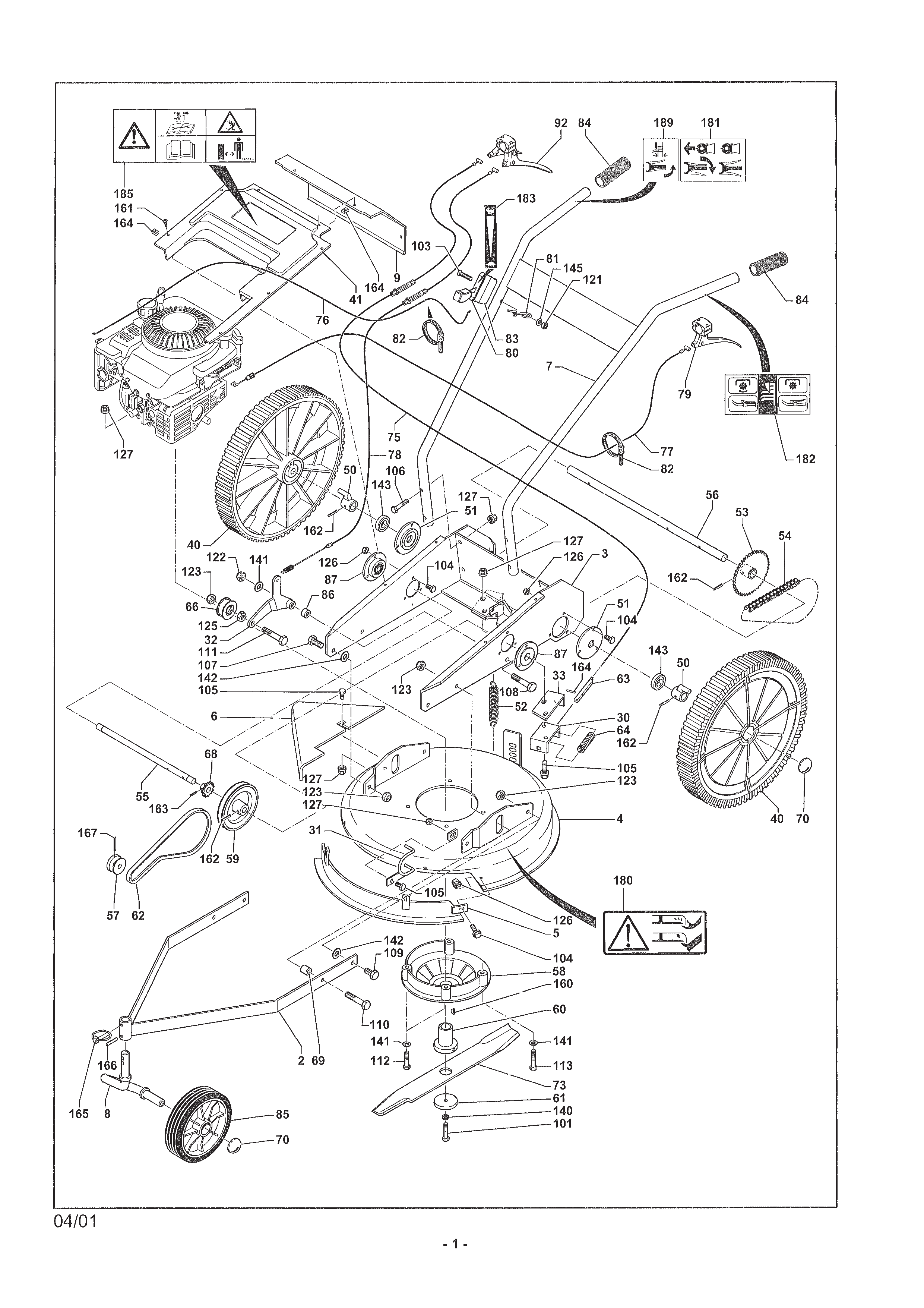

Vue Éclatée STD 150
Retrouvez les pièces détachées, références et repères disponibles pour STD 150.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 25004101 | Châssis avant | Nous contacter | Voir la pièce |
| 3 | 24512104 | Châssis arrière bleu | Nous contacter | Voir la pièce |
| 4 | 24501002 | Coupelle | Nous contacter | Voir la pièce |
| 5 | 25001017 | Déflecteur av. | Disponible | Voir la pièce |
| 6 | 25001165 | Déflecteur latéral | Nous contacter | Voir la pièce |
| 7 | 24520103 | Guidon | Disponible | Voir la pièce |
| 8 | 25006110 | Support de roue av. | Nous contacter | Voir la pièce |
| 9 | 24510121 | Capot arrière bleu | Nous contacter | Voir la pièce |
| 30 | 25002108 | Support axe verrouillage sd150 | Nous contacter | Voir la pièce |
| 31 | 24502125 | Guide courroie | Disponible | Voir la pièce |
| 32 | 24502115 | Levier embrayage | Nous contacter | Voir la pièce |
| 33 | 25003135 | Support verrouillage relevage | Nous contacter | Voir la pièce |
| 40 | 14126 | Roue ar grise | Nous contacter | Voir la pièce |
| 40 | 14126 | Roue ar grise | Nous contacter | Voir la pièce |
| 41 | 14134 | Capot moteur noir | Disponible | Voir la pièce |
| 50 | 14013 | Moyeu roue | Disponible | Voir la pièce |
| 50 | 14013 | Moyeu roue | Disponible | Voir la pièce |
| 51 | 15366 | Palier arbre de roue | Disponible | Voir la pièce |
| 51 | 15366 | Palier arbre de roue | Disponible | Voir la pièce |
| 52 | 13003 | Ressort relevage | Disponible | Voir la pièce |
| 53 | 15286 | Pignon 42 dents | Non reliée | |
| 54 | 13276 | Chaîne 71 maillons | Nous contacter | Voir la pièce |
| 55 | 15536 | Arbre intermédiaire | Nous contacter | Voir la pièce |
| 56 | 15044A | Arbre de roue | Nous contacter | Voir la pièce |
| 57 | 15192 | Poulie (perçage 16,51mm) | Nous contacter | Voir la pièce |
| 58 | 14039A | Rehausse moteur | Disponible | Voir la pièce |
| 59 | 20008 | Poulie | Disponible | Voir la pièce |
| 60 | 15334A | Moyeu de lame | Nous contacter | Voir la pièce |
| 61 | 14909 | Rondelle lame | Nous contacter | Voir la pièce |
| 62 | 13597 | Courroie mav-mar | Nous contacter | Voir la pièce |
| 63 | 15535 | Axe de verrouillage | Nous contacter | Voir la pièce |
| 64 | 13016A | Ressort de verrouillage | Nous contacter | Voir la pièce |
| 66 | 12162 | Galet embrayage | Disponible | Voir la pièce |
| 68 | 13367 | Pignon 12 dents | Nous contacter | Voir la pièce |
| 69 | 16015A | Entretoise | Nous contacter | Voir la pièce |
| 70 | 11822 | Enjoliveur dia 20 | Nous contacter | Voir la pièce |
| 70 | 11822 | Enjoliveur dia 20 | Nous contacter | Voir la pièce |
| 73 | 13989 | Lame | Non reliée | |
| 75 | 13831 | Câble | Nous contacter | Voir la pièce |
| 76 | 13847 | Câble de gaz | Nous contacter | Voir la pièce |
| 77 | 13831 | Câble | Nous contacter | Voir la pièce |
| 78 | 13810 | Câble embrayage avancement | Disponible | Voir la pièce |
| 79 | 62749 | Levier embrayage deb52 | Disponible | Voir la pièce |
| 80 | 64948 | Manette gaz | Disponible | Voir la pièce |
| 81 | 36185 | Accroche lanceur | Non reliée | |
| 82 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 82 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 83 | 62754 | Cache manette | Disponible | Voir la pièce |
| 84 | 12127 | Poignée pvc | Disponible | Voir la pièce |
| 84 | 12127 | Poignée pvc | Disponible | Voir la pièce |
| 85 | 14102 | Roue av. axe dia 20 | Nous contacter | Voir la pièce |
| 86 | 16054 | Entretoise levier embrayage | Non reliée | |
| 87 | 15375 | Palier arbre intermédiaire | Disponible | Voir la pièce |
| 87 | 15375 | Palier arbre intermédiaire | Disponible | Voir la pièce |
| 92 | 62748 | Levier double | Nous contacter | Voir la pièce |
| 101 | 11122 | Vis 3/8 lg70 | Non reliée | |
| 103 | 11177 | Vis tf hc | Nous contacter | Voir la pièce |
| 104 | 11250 | Vis | Disponible | Voir la pièce |
| 104 | 11250 | Vis | Disponible | Voir la pièce |
| 104 | 11250 | Vis | Disponible | Voir la pièce |
| 105 | 11261 | Vis m8x20 z | Disponible | Voir la pièce |
| 105 | 11261 | Vis m8x20 z | Disponible | Voir la pièce |
| 105 | 11261 | Vis m8x20 z | Disponible | Voir la pièce |
| 106 | 11265 | Vis | Disponible | Voir la pièce |
| 107 | 10803 | Vis h | Non reliée | |
| 108 | 10771 | Vis m8x30 | Nous contacter | Voir la pièce |
| 109 | 10806 | Vis | Disponible | Voir la pièce |
| 110 | 10816 | Vis m10x50 z | Nous contacter | Voir la pièce |
| 111 | 10810 | Vis | Disponible | Voir la pièce |
| 112 | 10783 | Vis h | Disponible | Voir la pièce |
| 113 | 10793 | Vis h | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 122 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 125 | 11429 | Ecrou | Nous contacter | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 140 | 11701 | Rondelle élastique | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 143 | 11643 | Rondelle 20x36x3 z | Nous contacter | Voir la pièce |
| 143 | 11643 | Rondelle 20x36x3 z | Nous contacter | Voir la pièce |
| 145 | 11697 | Rondelle | Disponible | Voir la pièce |
| 160 | 12987 | Clavette arbre dia 25 | Disponible | Voir la pièce |
| 161 | 11135 | Vis | Nous contacter | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 163 | 11752 | Goupille | Nous contacter | Voir la pièce |
| 164 | 11495 | Clips | Disponible | Voir la pièce |
| 164 | 11495 | Clips | Disponible | Voir la pièce |
| 164 | 11495 | Clips | Disponible | Voir la pièce |
| 165 | 11710 | Goupille clips | Disponible | Voir la pièce |
| 166 | 11778 | Goupille | Disponible | Voir la pièce |
| 167 | 11768 | Goupille | Disponible | Voir la pièce |
| 180 | 14636 | Autocollant danger lame | Nous contacter | Voir la pièce |
| 181 | 21209 | Autocollant avancement | Nous contacter | Voir la pièce |
| 182 | 14713 | Autocollant embrayage lame | Nous contacter | Voir la pièce |
| 183 | 64671 | Etiquette " Gazr" | Nous contacter | Voir la pièce |
| 185 | 14661 | Etiq. précautions d | Nous contacter | Voir la pièce |
| 189 | 21208 | Autocollant réglage haut.coupe | Nous contacter | Voir la pièce |
