Vue Éclatée STA 54 fraise avant

Vue Éclatée STA 54 fraise avant

Retrouvez les pièces détachées, références et repères disponibles pour STA 54 fraise avant.

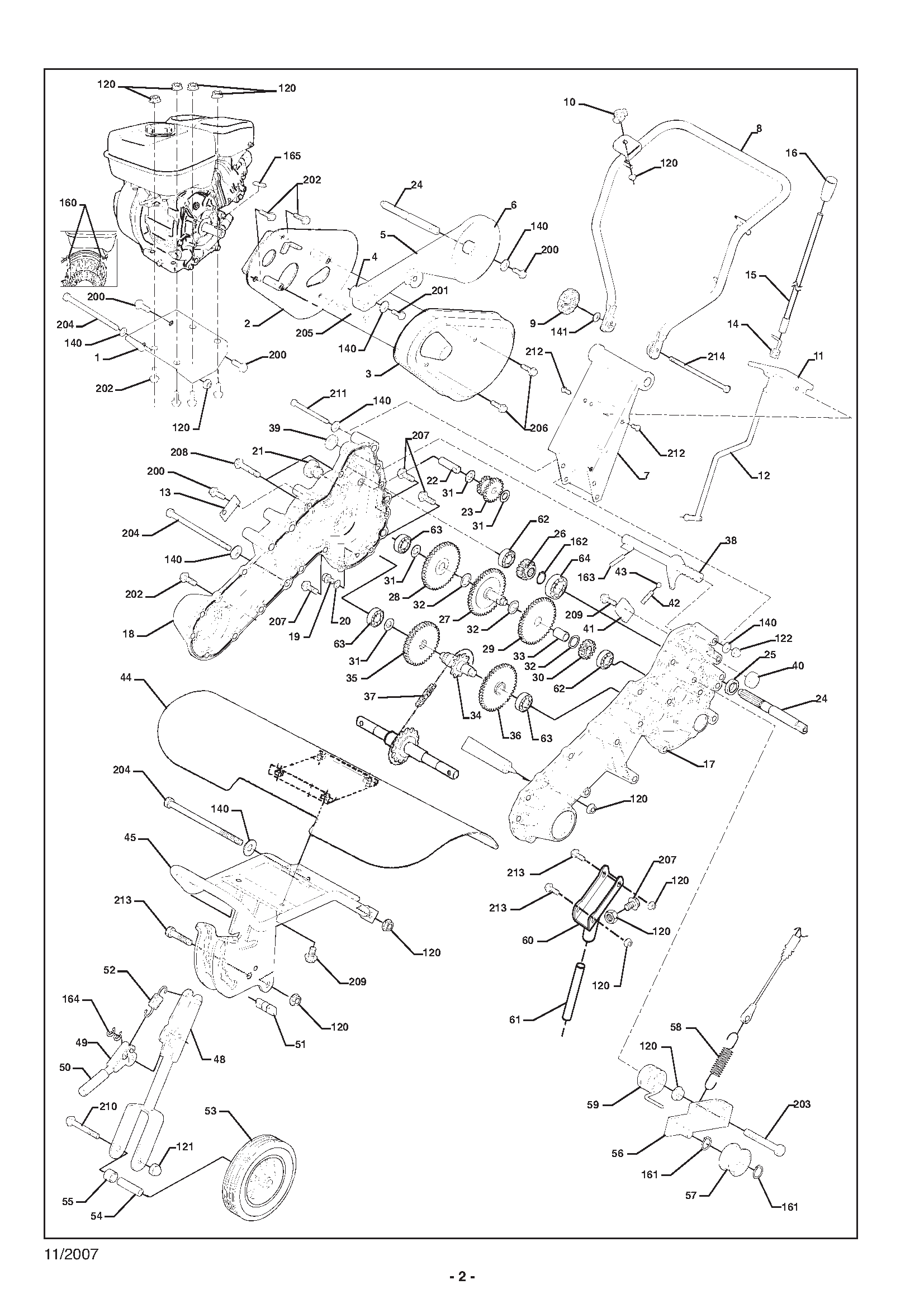

Vue éclatée STA 54 fraise avant

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 2010345 Châssis Non reliée
2 2010346 Capot courroie ar Non reliée
3 2010348 Capot bleu Non reliée
4 2010341 Poulie Non reliée
5 2010332 Courroie Non reliée
6 2010342 Poulie Non reliée
7 2010388 Support guido9n Non reliée
8 2010389 Guidon Non reliée
9 2010047 Molette Non reliée
10 2010055 Contacteur stop Non reliée
11 2010400 Grille de vitesse Non reliée
12 2010398 Levier Non reliée
12 2010398 Levier Non reliée
13 2010397 Plaque Non reliée
14 2010401 Ressort Non reliée
15 2010399 Levier de vitesse Non reliée
16 2010040 Poignée Non reliée
17 2010350 Carter de transmissions Non reliée
18 2010351 Carter de transmission Non reliée
19 2010352 Bouchon Non reliée
20 2010353 Joint Disponible Voir la pièce
21 2010354 Bouchon Non reliée
22 2010370 Axe Non reliée
23 2010371 Pignon Non reliée
24 2010355 Axe Non reliée
24 2010355 Axe Non reliée
25 2010357 Joint Non reliée
26 2010356 Pignon Non reliée
27 2010358 Arbre pignon Non reliée
28 2010359 Pignon Non reliée
29 2010360 Pignon Non reliée
30 2010361 Pignon Non reliée
31 2010362 Rondelle Non reliée
31 2010362 Rondelle Non reliée
31 2010362 Rondelle Non reliée
31 2010362 Rondelle Non reliée
32 2010363 Rondelle Non reliée
32 2010363 Rondelle Non reliée
32 2010363 Rondelle Non reliée
33 2010364 Entretoise Non reliée
34 2010366 Pignon Non reliée
35 2010367 Pignon Non reliée
36 2010368 Pignon Non reliée
37 2010369 Chaîne Non reliée
38 2010377 Fourchette Non reliée
39 2010002 Joint spi Non reliée
40 2010088 Bouchon Non reliée
41 2010300 Plaque Non reliée
42 2010378 Ressort Non reliée
43 2010196 Bille Non reliée
44 2010404 Capot protection bleu Non reliée
45 2010407 Châssis bleu Non reliée
48 2010380 Support roue transport Non reliée
49 2010381 Levier Non reliée
50 2010382 Poignée Non reliée
51 2010383 Axe Non reliée
52 2010384 Ressort Non reliée
53 2010385 Roue Non reliée
54 2010386 Axe Non reliée
55 2010387 Bague Non reliée
56 2010343 Bras tendeur Non reliée
57 2010344 Poulie de tension Non reliée
58 2010042 Ressort Non reliée
59 2010365 Ressort Non reliée
60 2010409 Support Non reliée
61 2010410 Éperon de terrage Non reliée
62 306010009 Roulement 6200zz Non reliée
62 306010009 Roulement 6200zz Non reliée
63 2010217 Roulement 6201 Non reliée
63 2010217 Roulement 6201 Non reliée
63 2010217 Roulement 6201 Non reliée
64 2010076 Roulement Non reliée

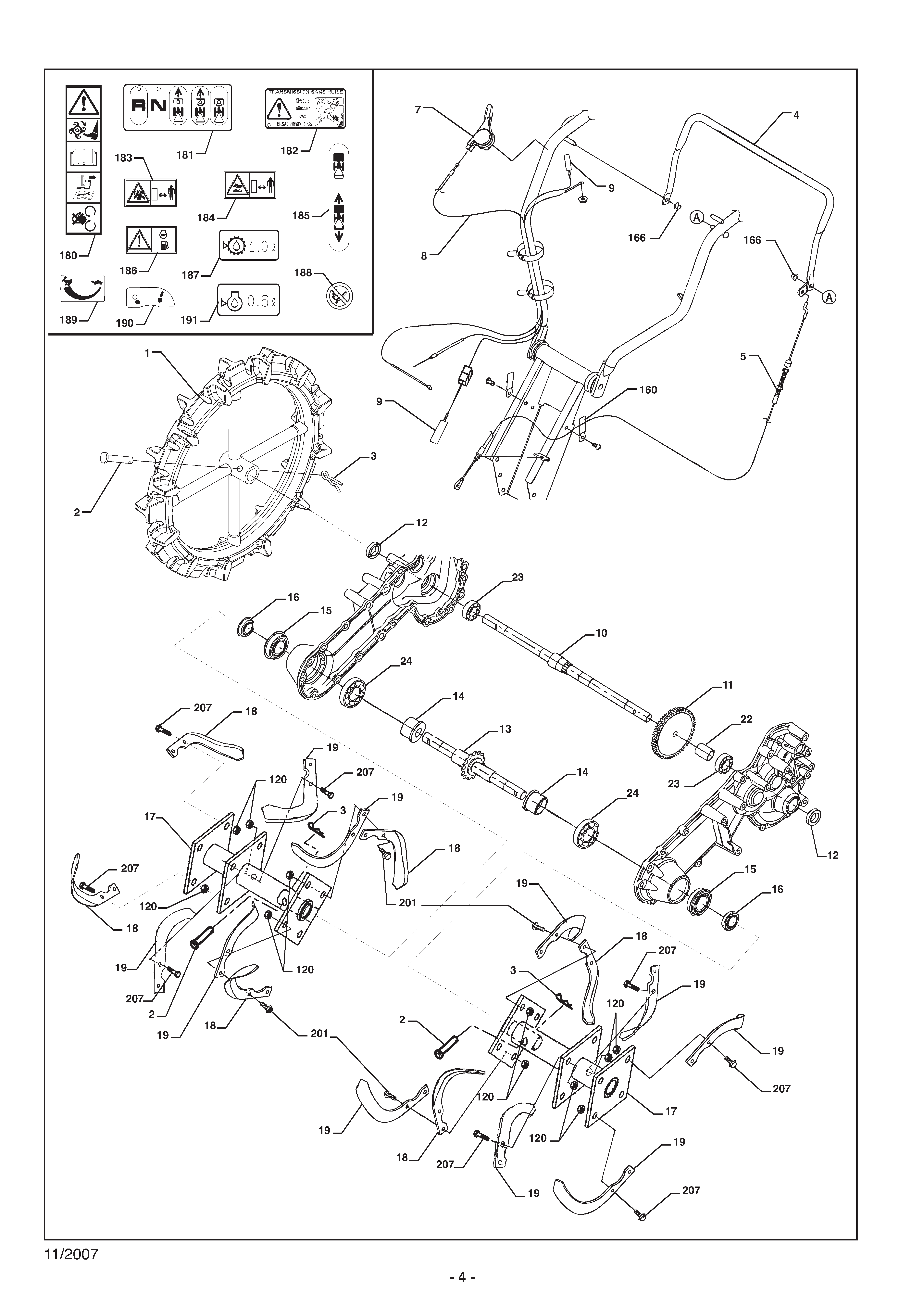

Vue éclatée STA 54 fraise avant

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 2010379 Roue Non reliée
2 302010040 Goupille Non reliée
2 302010040 Goupille Non reliée
2 302010040 Goupille Non reliée
3 2010337 Goupille bêta Non reliée
3 2010337 Goupille bêta Non reliée
4 2010392 Poignée d Non reliée
5 2010394 Câble d Non reliée
7 2010051 Levier acceler.cpl Non reliée
8 2010338 Câble de gaz Non reliée
9 2010396 Connecteur Non reliée
9 2010396 Connecteur Non reliée
10 2010373 Arbre de roue Non reliée
11 2010374 Pignon Non reliée
12 2010333 Joint Non reliée
12 2010333 Joint Non reliée
13 2010375 Arbre entraînement Non reliée
14 2010376 Entretoise étanchéité Non reliée
14 2010376 Entretoise étanchéité Non reliée
15 2010334 Joint Non reliée
15 2010334 Joint Non reliée
16 2010335 Joint Disponible Voir la pièce
16 2010335 Joint Disponible Voir la pièce
17 2010402 Arbre entraînement Non reliée
17 2010402 Arbre entraînement Non reliée
18 2010339 Couteau gauche Non reliée
18 2010339 Couteau gauche Non reliée
18 2010339 Couteau gauche Non reliée
18 2010339 Couteau gauche Non reliée
18 2010339 Couteau gauche Non reliée
18 2010339 Couteau gauche Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
19 2010340 Couteau droit Non reliée
23 306010026 Roulement 6004 Non reliée
23 306010026 Roulement 6004 Non reliée
24 306010027 Roulement 6908 Non reliée
24 306010027 Roulement 6908 Non reliée
160 2010020 Agrafe l 80 Non reliée
166 1000286 Enjoliveur starlock d8 Non reliée
166 1000286 Enjoliveur starlock d8 Non reliée
180 2010019 Autocollant "danger" Non reliée
182 2010415 Autocollant Non reliée
185 2010414 Autocollant commande embrayage Non reliée
189 2010411 Autocollant commande de gaz Non reliée
190 2010412 Autocollant coupe circuit Non reliée
