Vue Éclatée ST4660CF-ST4661FL accessoires
Retrouvez les pièces détachées, références et repères disponibles pour ST4660CF-ST4661FL accessoires.

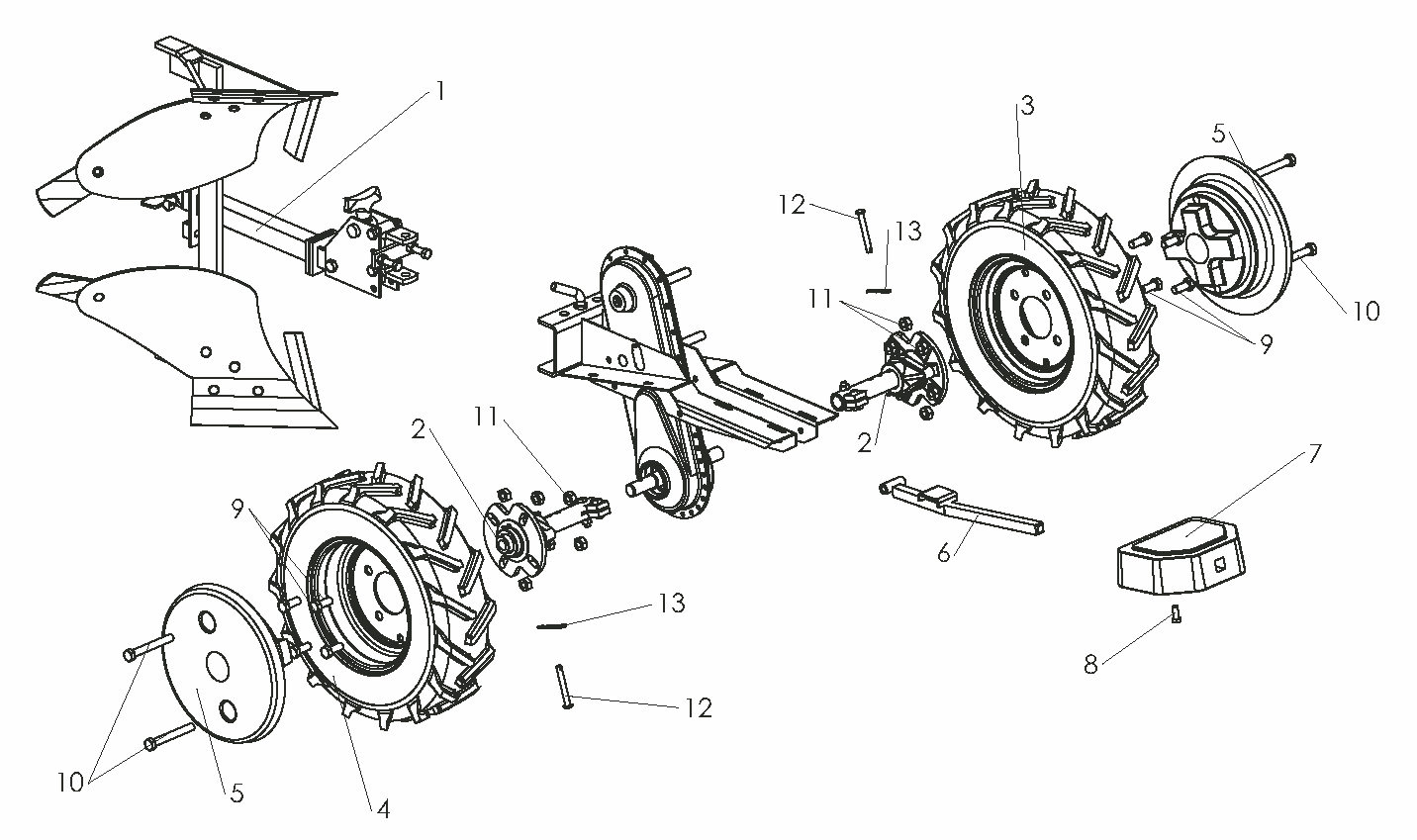

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320040003 | Brabant 1/2 tour 6" | Non reliée | |
| 2 | 0302030017 | Moyeux différentiels | Disponible | Voir la pièce |
| 2 | 0302030017 | Moyeux différentiels | Disponible | Voir la pièce |
| 3 | 0309000007 | Roue gauche | Non reliée | |
| 4 | 0309000008 | Roue droite | Non reliée | |
| 5 | 0303000003 | Masse de roue | Non reliée | |
| 5 | 0303000003 | Masse de roue | Non reliée | |
| 6 | 3502010310 | Support contre poids | Disponible | Voir la pièce |
| 7 | 0303000002 | Contre poids | Nous contacter | Voir la pièce |
| 8 | 0300011008 | VIS | Disponible | Voir la pièce |
| 9 | 0300011402 | Vis | Non reliée | |
| 9 | 0300011402 | Vis | Non reliée | |
| 10 | 0300011404 | Vis | Non reliée | |
| 10 | 0300011404 | Vis | Non reliée | |
| 11 | 0300201401 | Ecrou | Non reliée | |
| 11 | 0300201401 | Ecrou | Non reliée | |
| 12 | 0002080001 | Goupille | Non reliée | |
| 12 | 0002080001 | Goupille | Non reliée | |
| 13 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 13 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |

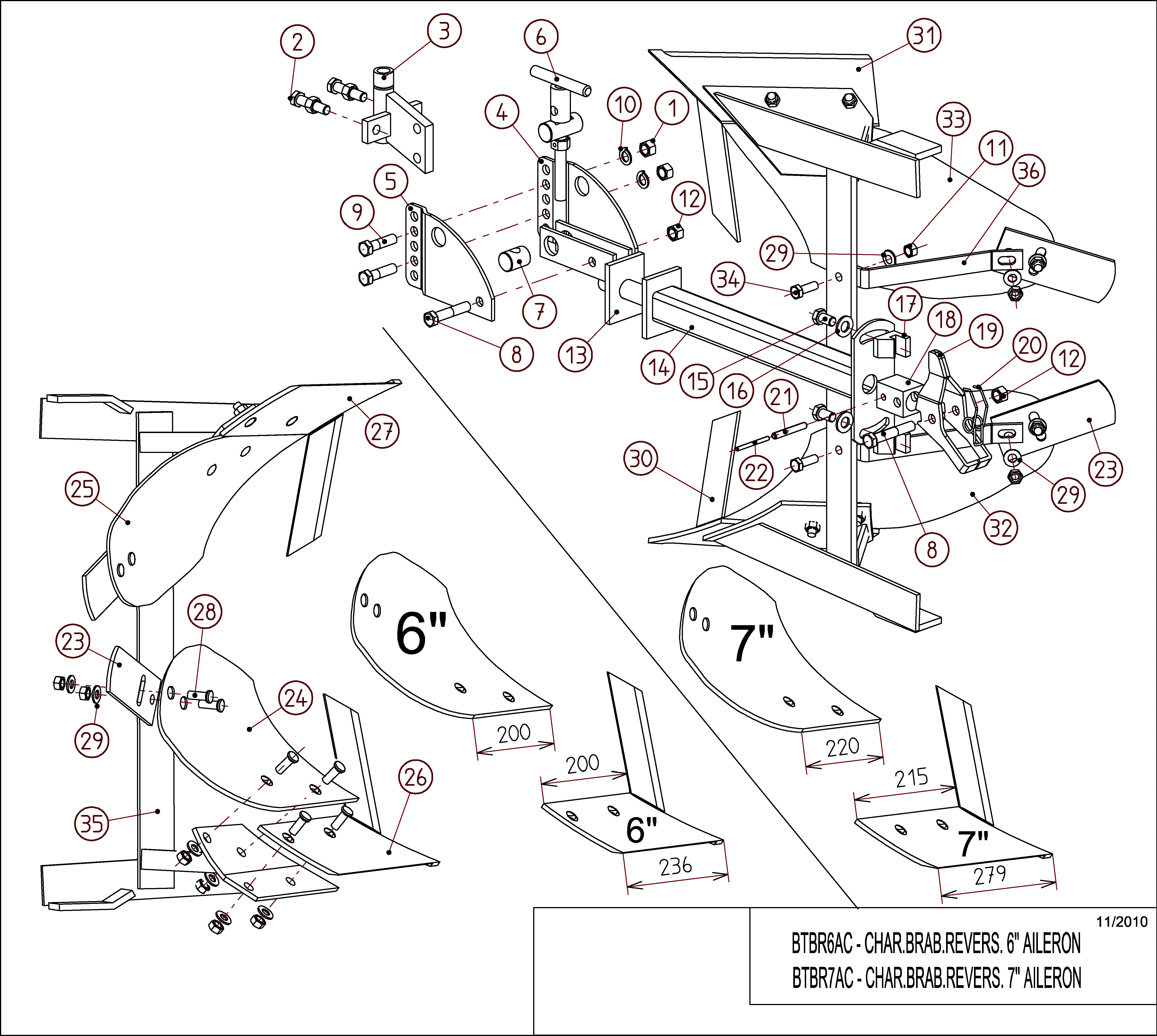

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 9900215 | Ecrou | Disponible | Voir la pièce |
| 2 | - | N | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | 185710 | Flanc non plié | Nous contacter | Voir la pièce |
| 4 | 660000 | Flanc d plié | Nous contacter | Voir la pièce |
| 5 | 185710 | Flanc non plié | Nous contacter | Voir la pièce |
| 5 | 660001 | Flanc g plié | Nous contacter | Voir la pièce |
| 6 | 660003 | Poignée | Nous contacter | Voir la pièce |
| 7 | 141052 | Tourillon | Nous contacter | Voir la pièce |
| 8 | 9961977 | Vis | Nous contacter | Voir la pièce |
| 8 | 9961977 | Vis | Nous contacter | Voir la pièce |
| 9 | 9962083 | Vis | Disponible | Voir la pièce |
| 10 | 9908069 | Rondelle | Disponible | Voir la pièce |
| 11 | - | N | Non reliée | |
| 12 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 12 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 13 | 660010 | Fusée | Nous contacter | Voir la pièce |
| 14 | 660006 | Bati btbr0 | Nous contacter | Voir la pièce |
| 15 | 9962013 | Vis | Nous contacter | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | 660004 | Clichet | Nous contacter | Voir la pièce |
| 18 | 660005 | Support | Nous contacter | Voir la pièce |
| 19 | 660002 | Pédale | Nous contacter | Voir la pièce |
| 20 | 660011 | Ressort | Nous contacter | Voir la pièce |
| 21 | 660013 | Goupille | Nous contacter | Voir la pièce |
| 22 | 660014 | Goupille | Nous contacter | Voir la pièce |
| 23 | 660007 | Rallonge | Nous contacter | Voir la pièce |
| 23 | 660007 | Rallonge | Nous contacter | Voir la pièce |
| 24 | 660008 | Versoir d. 6" | Nous contacter | Voir la pièce |
| 25 | 660009 | Versoir g. 6" | Nous contacter | Voir la pièce |
| 26 | 660040 | Soc d 6" | Nous contacter | Voir la pièce |
| 27 | 660041 | Soc g 6" | Nous contacter | Voir la pièce |
| 28 | 9941110 | Boulon | Nous contacter | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 30 | - | N | Non reliée | |
| 31 | - | N | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | - | N | Non reliée | |
| 34 | - | N | Non reliée | |
| 35 | - | N | Non reliée | |
| 36 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 9900215 | Ecrou | Disponible | Voir la pièce |
| 2 | - | N | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | 185710 | Flanc non plié | Nous contacter | Voir la pièce |
| 4 | 660000 | Flanc d plié | Nous contacter | Voir la pièce |
| 5 | 185710 | Flanc non plié | Nous contacter | Voir la pièce |
| 5 | 660001 | Flanc g plié | Nous contacter | Voir la pièce |
| 6 | 660003 | Poignée | Nous contacter | Voir la pièce |
| 7 | 141052 | Tourillon | Nous contacter | Voir la pièce |
| 8 | 9961977 | Vis | Nous contacter | Voir la pièce |
| 8 | 9961977 | Vis | Nous contacter | Voir la pièce |
| 9 | 9962083 | Vis | Disponible | Voir la pièce |
| 10 | 9908069 | Rondelle | Disponible | Voir la pièce |
| 11 | 9900210 | Ecrou | Nous contacter | Voir la pièce |
| 12 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 12 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 13 | 660010 | Fusée | Nous contacter | Voir la pièce |
| 14 | - | N | Non reliée | |
| 15 | 9962013 | Vis | Nous contacter | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | 660004 | Clichet | Nous contacter | Voir la pièce |
| 18 | 660005 | Support | Nous contacter | Voir la pièce |
| 19 | 660002 | Pédale | Nous contacter | Voir la pièce |
| 20 | 660011 | Ressort | Nous contacter | Voir la pièce |
| 21 | 660013 | Goupille | Nous contacter | Voir la pièce |
| 22 | 660014 | Goupille | Nous contacter | Voir la pièce |
| 23 | 660007 | Rallonge | Nous contacter | Voir la pièce |
| 23 | 660007 | Rallonge | Nous contacter | Voir la pièce |
| 24 | - | N | Non reliée | |
| 25 | - | N | Non reliée | |
| 26 | - | N | Non reliée | |
| 27 | - | N | Non reliée | |
| 28 | 9941110 | Boulon | Nous contacter | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 30 | 660028 | Soc d 7" | Nous contacter | Voir la pièce |
| 31 | 660029 | Soc g 7" | Nous contacter | Voir la pièce |
| 32 | 660030 | Versoir d 7" | Nous contacter | Voir la pièce |
| 33 | 660031 | Versoir g 7" | Nous contacter | Voir la pièce |
| 34 | 9962012 | Vis | Nous contacter | Voir la pièce |
| 35 | 660027 | Bati btbr1 | Nous contacter | Voir la pièce |
| 36 | 214080 | Renfort | Nous contacter | Voir la pièce |
