Vue Éclatée ST PRO 115 HS
Retrouvez les pièces détachées, références et repères disponibles pour ST PRO 115 HS.

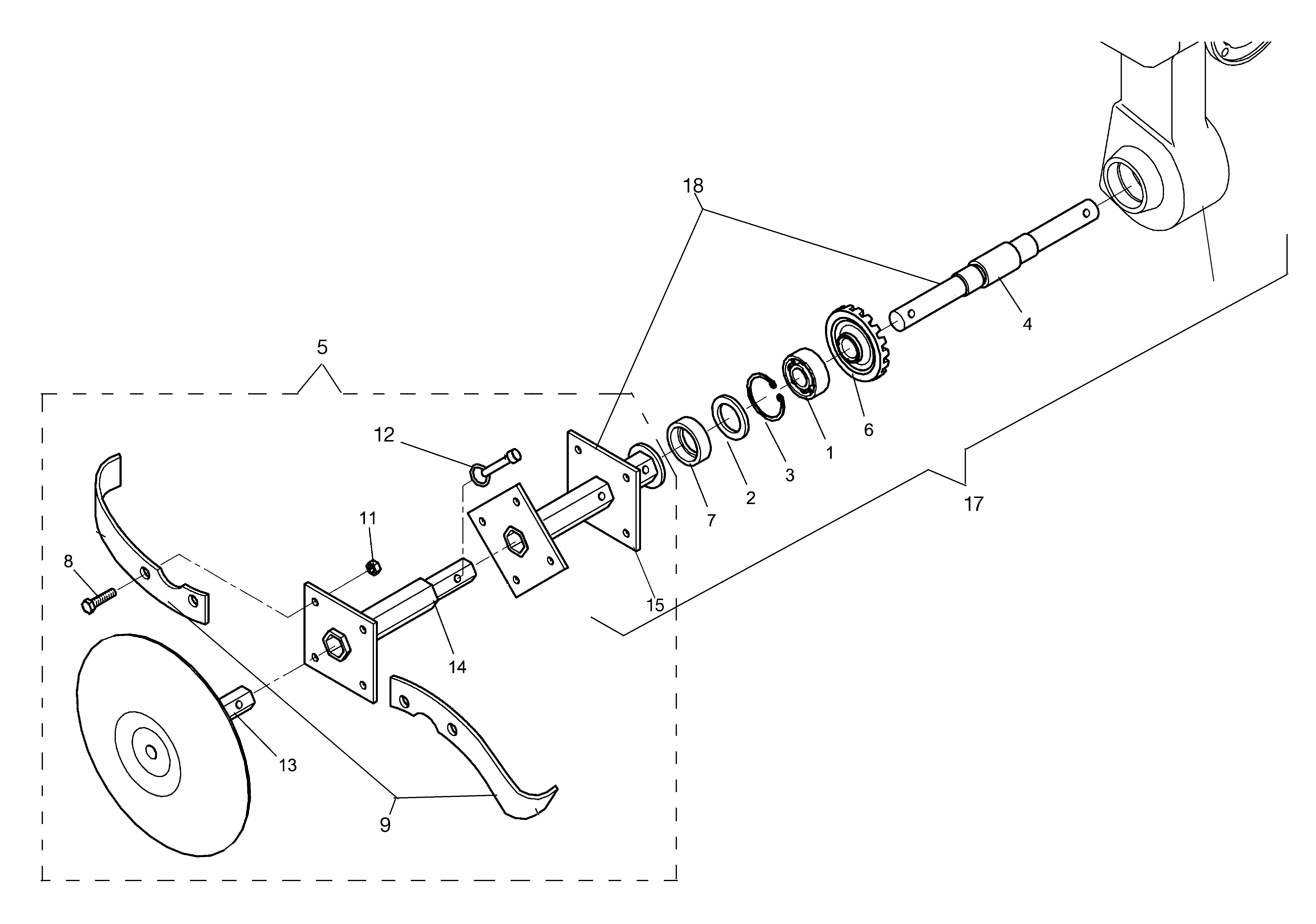

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 2 | YN0210050 | Joint | Non reliée | |
| 3 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 4 | F1400819AR | Arbre | Nous contacter | Voir la pièce |
| 5 | 68610020B | Rotor (complet) | Disponible | Voir la pièce |
| 6 | YF1400802 | Couronne | Nous contacter | Voir la pièce |
| 7 | F1400830 | Protection | Disponible | Voir la pièce |
| 8 | 3806067R | Vis | Disponible | Voir la pièce |
| 9 | R0000144 | Kit couteaux | Disponible | Voir la pièce |
| 11 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 12 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 13 | F1323118AR | Disque protégé plantes | Nous contacter | Voir la pièce |
| 14 | F1323120R | Support | Nous contacter | Voir la pièce |
| 15 | YF1323119A | Moyeu départ | Disponible | Voir la pièce |
| 17 | 68640166R | Ensemble (Boite de vitesses) | Nous contacter | Voir la pièce |
| 18 | 68640025 | Arbre (Complet) | Nous contacter | Voir la pièce |

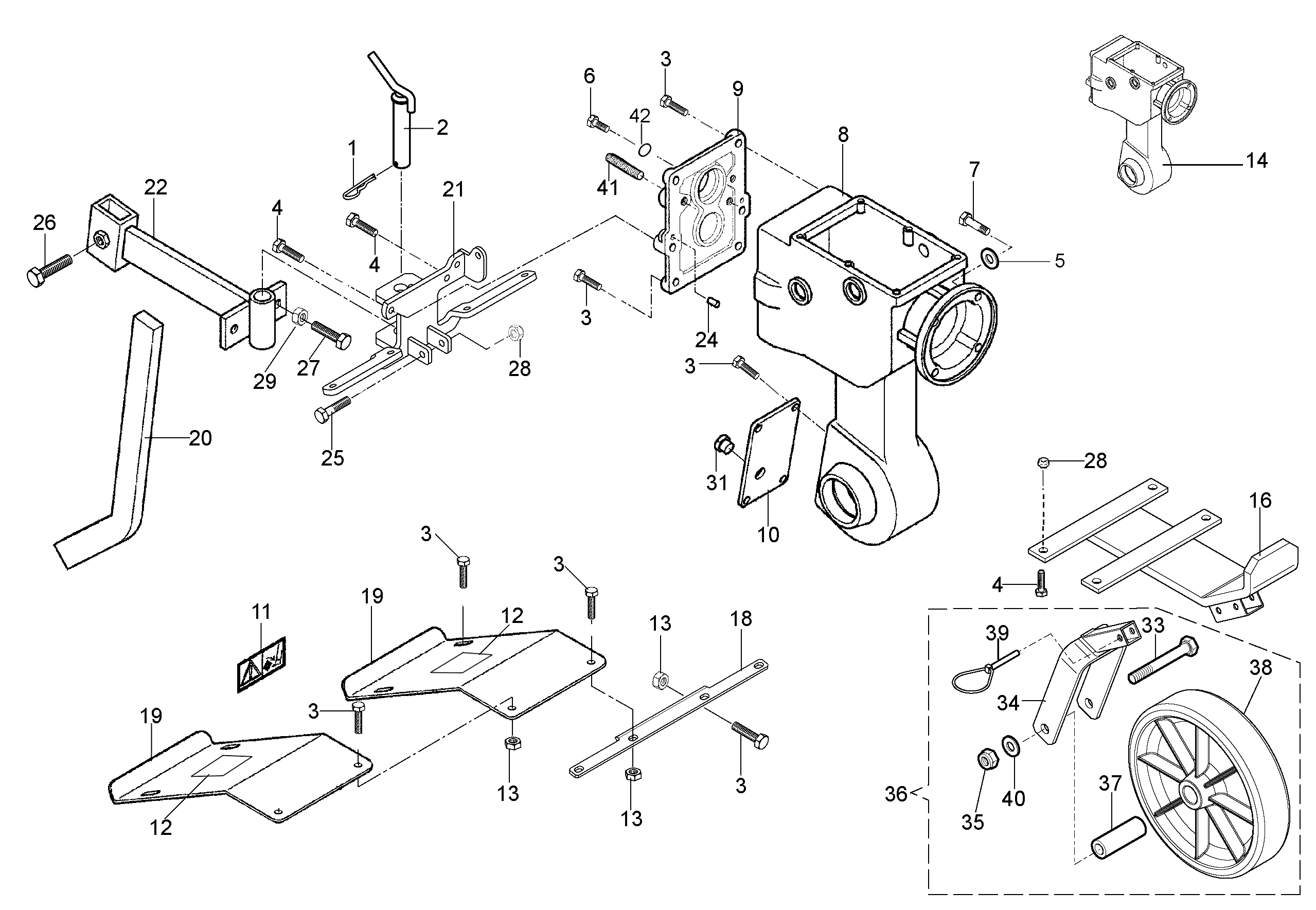

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 2 | 68640049R | Pivot | Disponible | Voir la pièce |
| 3 | 3906070R | Vis | Disponible | Voir la pièce |
| 3 | 3906070R | Vis | Disponible | Voir la pièce |
| 3 | 3906070R | Vis | Disponible | Voir la pièce |
| 3 | 3906070R | Vis | Disponible | Voir la pièce |
| 3 | 3906070R | Vis | Disponible | Voir la pièce |
| 3 | 3906070R | Vis | Disponible | Voir la pièce |
| 3 | 3906070R | Vis | Disponible | Voir la pièce |
| 4 | 3906075R | Vis | Nous contacter | Voir la pièce |
| 4 | 3906075R | Vis | Nous contacter | Voir la pièce |
| 4 | 3933040 | Vis | Disponible | Voir la pièce |
| 4 | 3933040 | Vis | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 6 | YN6255100 | Vis | Disponible | Voir la pièce |
| 7 | 3906065R | Vis | Disponible | Voir la pièce |
| 7 | 3906070R | Vis | Disponible | Voir la pièce |
| 7 | YN6244000 | Vis | Nous contacter | Voir la pièce |
| 8 | F1400800F | Boîte | Non reliée | |
| 9 | F1400835 | Couvercle | Nous contacter | Voir la pièce |
| 10 | F1400817 | Couvercle | Nous contacter | Voir la pièce |
| 11 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
| 12 | 68640004 | Marque | Nous contacter | Voir la pièce |
| 12 | 68640004 | Marque | Nous contacter | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | - | N | Non reliée | |
| 16 | 68640038 | Protection | Nous contacter | Voir la pièce |
| 16 | 68640108AR | Protection | Nous contacter | Voir la pièce |
| 18 | 68640053 | Support | Nous contacter | Voir la pièce |
| 19 | 68640143 | Protection | Nous contacter | Voir la pièce |
| 19 | 68640143 | Protection | Nous contacter | Voir la pièce |
| 20 | F1400829R | Ergot | Non reliée | |
| 21 | 68640042BR | Support | Non reliée | |
| 22 | 68640031R | Patte d | Non reliée | |
| 24 | 3023010R | Goupille | Disponible | Voir la pièce |
| 25 | 3906074R | Vis | Nous contacter | Voir la pièce |
| 26 | YN6320600 | Vis | Disponible | Voir la pièce |
| 27 | N6343800 | Vis | Nous contacter | Voir la pièce |
| 28 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 28 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 28 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 28 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 29 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 31 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 33 | YN6358200 | Vis | Nous contacter | Voir la pièce |
| 34 | 68640034 | Support (Roue) | Nous contacter | Voir la pièce |
| 35 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 36 | L0106500 | Front transport wheel | Disponible | Voir la pièce |
| 37 | YF1231669 | Entretoise | Disponible | Voir la pièce |
| 38 | N4841300AR | Roue | Nous contacter | Voir la pièce |
| 39 | YK8514001 | Goupille | Nous contacter | Voir la pièce |
| 40 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 41 | 3979035 | Goujon | Disponible | Voir la pièce |
| 42 | N0305500 | Bague or | Nous contacter | Voir la pièce |

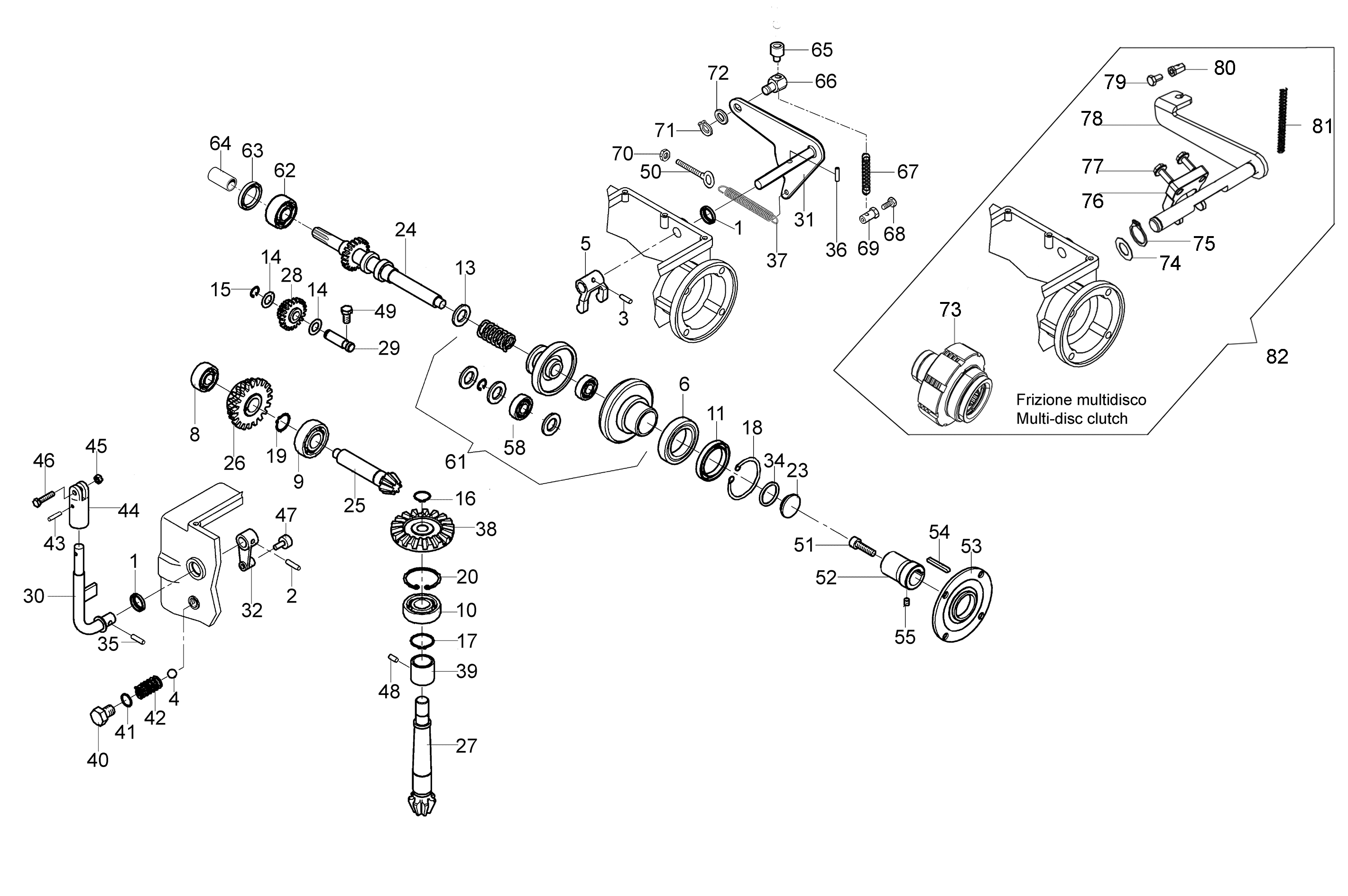

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 1 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 2 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 3 | YN5117300 | Goupille | Non reliée | |
| 4 | YN4745400 | Bille | Disponible | Voir la pièce |
| 4 | YN4745400 | Bille | Disponible | Voir la pièce |
| 5 | F1401611R | Plaquette | Non reliée | |
| 6 | YN1288600 | Roulement | Nous contacter | Voir la pièce |
| 8 | YN1252400 | Roulement | Nous contacter | Voir la pièce |
| 9 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 10 | N1259400 | Roulement | Nous contacter | Voir la pièce |
| 11 | N0218600AR | Anneau | Non reliée | |
| 13 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 14 | YN5001700 | Rondelle | Disponible | Voir la pièce |
| 14 | YN5001700 | Rondelle | Disponible | Voir la pièce |
| 15 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 16 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 17 | N0117400 | Bague seeger | Nous contacter | Voir la pièce |
| 18 | 028200031R | Bague seeger | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | N0134200 | Bague seeger | Disponible | Voir la pièce |
| 23 | F1400813 | Bouchon | Nous contacter | Voir la pièce |
| 24 | F1400836R | Arbre | Non reliée | |
| 25 | YF1400805 | Arbre | Nous contacter | Voir la pièce |
| 26 | YF1400807 | Engrenage | Nous contacter | Voir la pièce |
| 27 | F1400803 | Arbre transmission | Nous contacter | Voir la pièce |
| 28 | F1400809 | Jeu de pignons | Nous contacter | Voir la pièce |
| 29 | F1400820 | Pivot | Disponible | Voir la pièce |
| 30 | F1401601 | Levier | Nous contacter | Voir la pièce |
| 31 | 68640045 | Levier | Nous contacter | Voir la pièce |
| 32 | F1401600 | Levier | Nous contacter | Voir la pièce |
| 34 | N0320600 | Bague or | Nous contacter | Voir la pièce |
| 35 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 36 | N5104000 | Epine | Nous contacter | Voir la pièce |
| 37 | 68640041R | Ressort | Nous contacter | Voir la pièce |
| 38 | F1400804 | Couronne | Nous contacter | Voir la pièce |
| 39 | F1400818C | Bague | Nous contacter | Voir la pièce |
| 40 | YF1400821 | Porte-ressort | Nous contacter | Voir la pièce |
| 41 | YN0306800 | Anneau | Nous contacter | Voir la pièce |
| 42 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 43 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 44 | YF1241619 | Douille | Disponible | Voir la pièce |
| 45 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 46 | 3906016R | Vis | Disponible | Voir la pièce |
| 47 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 48 | N6216900 | Vis | Nous contacter | Voir la pièce |
| 49 | N6245800 | Vis | Disponible | Voir la pièce |
| 50 | 68240165AR | Complète entretoise | Nous contacter | Voir la pièce |
| 51 | N6275200 | Vis | Disponible | Voir la pièce |
| 52 | F1400815R | Moyeu | Non reliée | |
| 52 | YF1400814 | Moyeu | Nous contacter | Voir la pièce |
| 53 | 68640148R | Flasque | Nous contacter | Voir la pièce |
| 53 | F1400816 | Flasque | Nous contacter | Voir la pièce |
| 54 | YN0643450 | Clavette | Disponible | Voir la pièce |
| 55 | YN6194680 | Vis | Nous contacter | Voir la pièce |
| 58 | N1261450 | Roulement | Nous contacter | Voir la pièce |
| 61 | 68642038 | Embrayage compl. | Nous contacter | Voir la pièce |
| 62 | YN1257700 | Roulement | Disponible | Voir la pièce |
| 63 | YN0204850 | Anneau | Disponible | Voir la pièce |
| 64 | F1400839 | Protection | Nous contacter | Voir la pièce |
| 65 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 66 | 68640048 | Fixation câble | Nous contacter | Voir la pièce |
| 67 | 68310058R | Ressort | Disponible | Voir la pièce |
| 68 | 301000042R | Vis | Disponible | Voir la pièce |
| 69 | YF1290225 | Etau | Disponible | Voir la pièce |
| 70 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 71 | N0105000 | Bague seeger | Disponible | Voir la pièce |
| 72 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 74 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 75 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 76 | 68640158R | Fourchette | Non reliée | |
| 77 | 3906036R | Vis | Disponible | Voir la pièce |
| 78 | 68640178R | Ensemble (Levier) | Non reliée | |
| 79 | 301000042R | Vis | Disponible | Voir la pièce |
| 80 | YF1290225 | Etau | Disponible | Voir la pièce |
| 81 | YK7903009 | Ressort | Disponible | Voir la pièce |
| 82 | 68642038 | Embrayage compl. | Nous contacter | Voir la pièce |
Image indisponible pour cette vue éclatée.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité |
|---|
