Vue Éclatée ST 6463 (EN709)
Retrouvez les pièces détachées, références et repères disponibles pour ST 6463 (EN709).

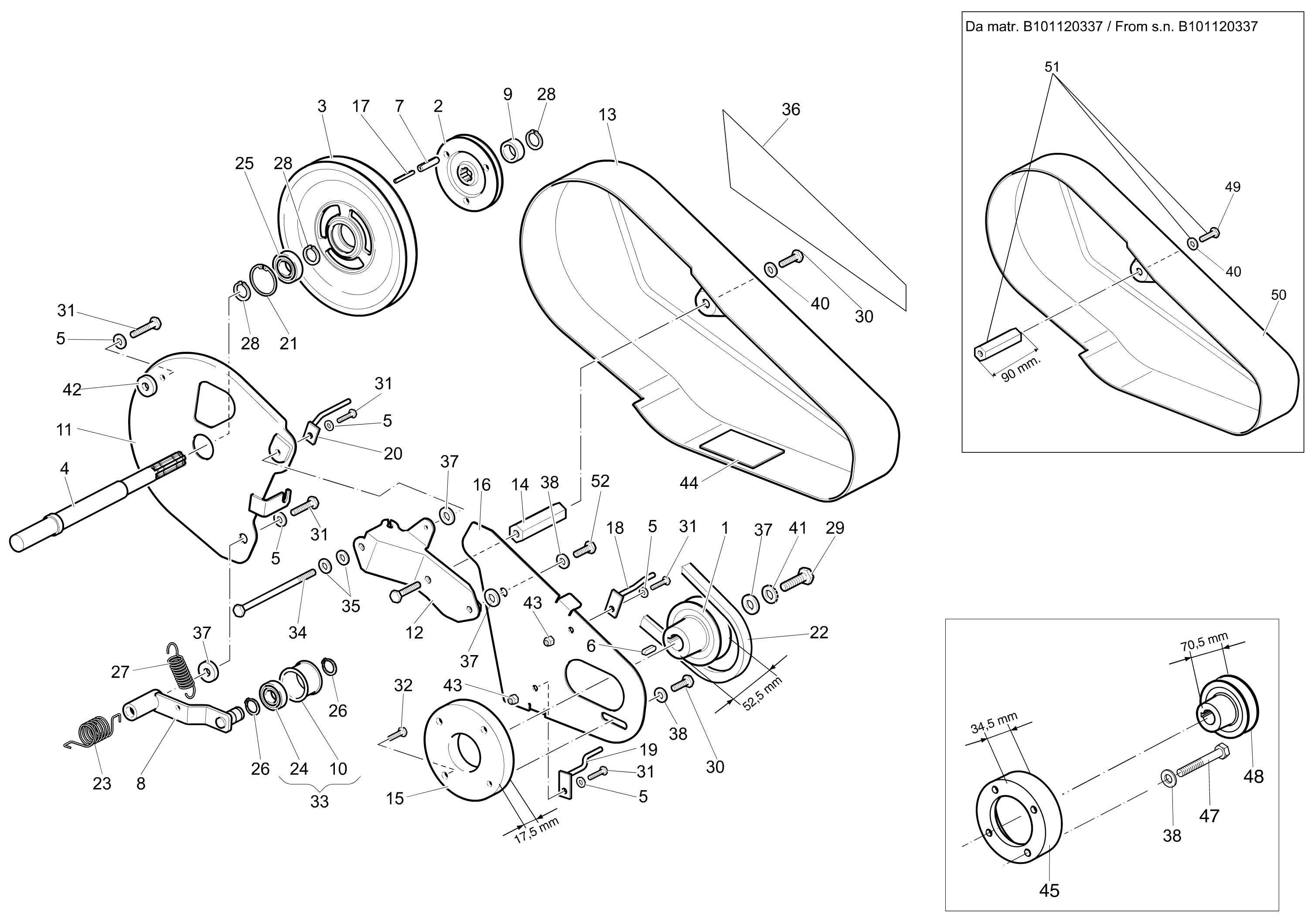

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1440827 | Poulie | Nous contacter | Voir la pièce |
| 2 | Y1440802 | Sélecteur | Non reliée | |
| 3 | Y1440803 | Poulie | Nous contacter | Voir la pièce |
| 4 | Y1440804 | Arbre | Nous contacter | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 6 | YN0643450 | Clavette | Disponible | Voir la pièce |
| 7 | YN5133000 | Goupille | Non reliée | |
| 8 | F1440829 | Levier (tendeur de courroie) | Disponible | Voir la pièce |
| 9 | F1440828 | Entretoise | Nous contacter | Voir la pièce |
| 10 | F1440810 | Rouleau | Nous contacter | Voir la pièce |
| 11 | F1440811 | Support | Disponible | Voir la pièce |
| 12 | Y1440812 | Support | Disponible | Voir la pièce |
| 13 | 68650021B | Carter de protection (bleu) | Disponible | Voir la pièce |
| 14 | F1440814 | Entretoise | Nous contacter | Voir la pièce |
| 15 | F1440815 | Bride | Nous contacter | Voir la pièce |
| 16 | F1440855A | Support | Disponible | Voir la pièce |
| 17 | YN5117300 | Goupille | Non reliée | |
| 18 | F1440819 | Guide supérieure | Disponible | Voir la pièce |
| 19 | F1440820 | Guide inferieure | Disponible | Voir la pièce |
| 20 | F1440821A | Guide supérieure | Disponible | Voir la pièce |
| 21 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 22 | 3047036R | Courroie | Nous contacter | Voir la pièce |
| 23 | F1440833 | Ressort | Nous contacter | Voir la pièce |
| 24 | YN1256500 | Roulement | Nous contacter | Voir la pièce |
| 25 | YN1258020 | Roulement | Nous contacter | Voir la pièce |
| 26 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 26 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 27 | 68240165AR | Complète entretoise | Nous contacter | Voir la pièce |
| 28 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 29 | YN6243980 | Vis | Disponible | Voir la pièce |
| 30 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 30 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 32 | YN6243950 | Vis | Nous contacter | Voir la pièce |
| 33 | F1440817 | Rouleau (complet) | Nous contacter | Voir la pièce |
| 34 | YN6364510 | Vis | Disponible | Voir la pièce |
| 35 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 36 | Y1440850 | Marque | Nous contacter | Voir la pièce |
| 37 | YN4371150 | Rondelle | Nous contacter | Voir la pièce |
| 37 | YN4371150 | Rondelle | Nous contacter | Voir la pièce |
| 37 | YN4371150 | Rondelle | Nous contacter | Voir la pièce |
| 37 | YN4371150 | Rondelle | Nous contacter | Voir la pièce |
| 38 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 38 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 38 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 40 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 40 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 41 | 3819013R | Grower | Disponible | Voir la pièce |
| 42 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 43 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 43 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 44 | F1440858A | Bandage | Disponible | Voir la pièce |
| 45 | 68650010 | Bride | Disponible | Voir la pièce |
| 47 | 3906165R | Vis | Disponible | Voir la pièce |
| 48 | 68650012 | Poulie | Disponible | Voir la pièce |
| 49 | YN6255100 | Vis | Disponible | Voir la pièce |
| 50 | 68650021B | Carter de protection (bleu) | Disponible | Voir la pièce |
| 51 | 68652004 | Jeu entretoise | Nous contacter | Voir la pièce |
| 52 | 3933034AR | Vis | Nous contacter | Voir la pièce |

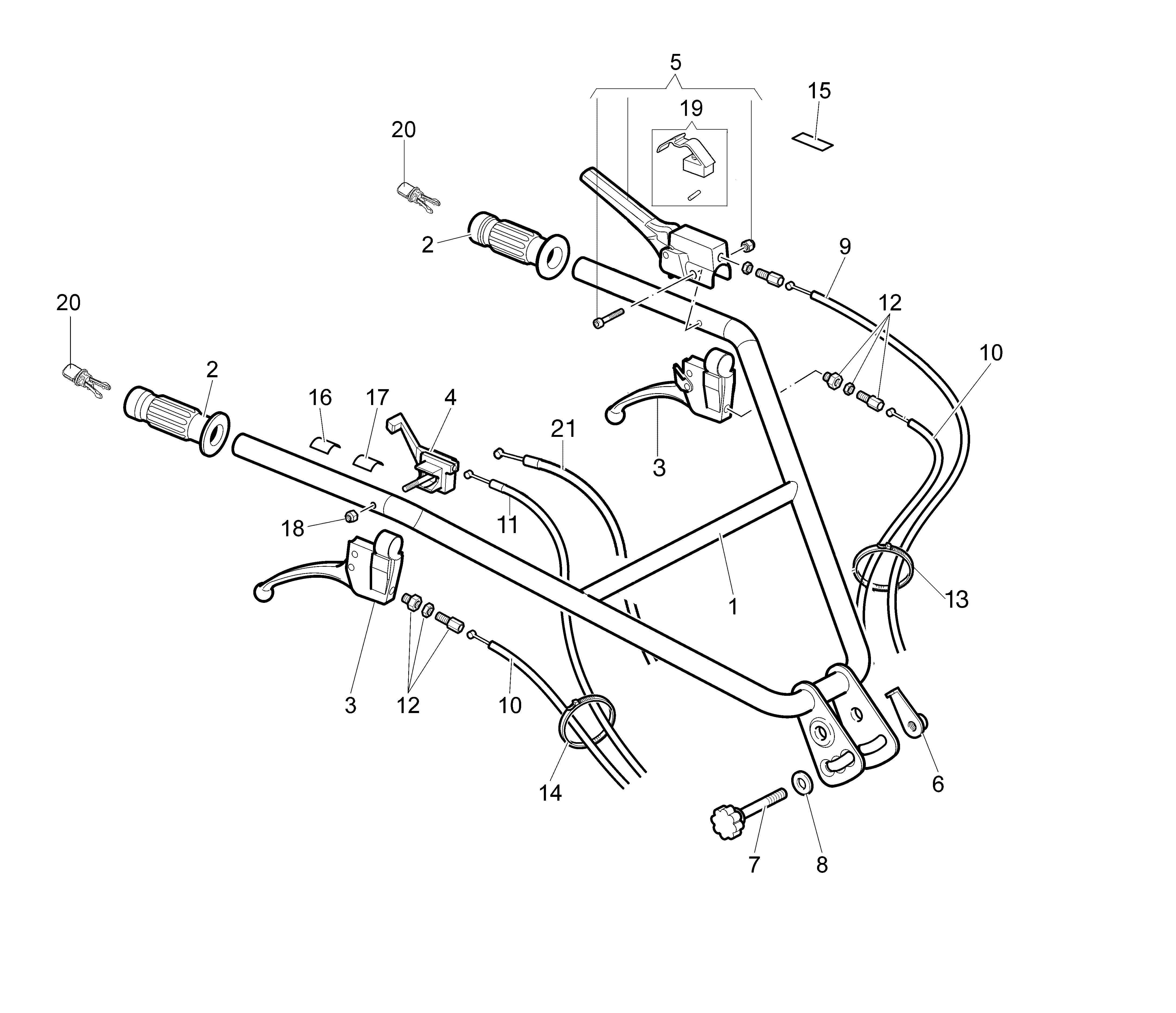

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Y1440824 | Guidon | Nous contacter | Voir la pièce |
| 2 | 68650067 | Poignée start | Disponible | Voir la pièce |
| 2 | 68650067 | Poignée start | Disponible | Voir la pièce |
| 2 | YN2843300 | Poignée start | Nous contacter | Voir la pièce |
| 2 | YN2843300 | Poignée start | Nous contacter | Voir la pièce |
| 3 | YN2811750 | Levier complète | Disponible | Voir la pièce |
| 3 | YN2811750 | Levier complète | Disponible | Voir la pièce |
| 4 | YN2803650 | Manette gaz | Disponible | Voir la pièce |
| 5 | 68650066 | Levier complète (tendeur de cour) | Disponible | Voir la pièce |
| 6 | F1445002 | Plaquette (blocage) | Disponible | Voir la pièce |
| 7 | F1445003 | Poignée (blocage) | Nous contacter | Voir la pièce |
| 8 | F1445004 | Rondelle | Disponible | Voir la pièce |
| 9 | Y1440825 | Gaine du type bowden | Disponible | Voir la pièce |
| 10 | YN5488040 | Gaine du type bowden | Nous contacter | Voir la pièce |
| 10 | YN5488040 | Gaine du type bowden | Nous contacter | Voir la pièce |
| 11 | YN5462710 | Gaine du type bowden | Disponible | Voir la pièce |
| 12 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 12 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 13 | YN1762150 | Bande | Disponible | Voir la pièce |
| 14 | YN1764000 | Bande | Disponible | Voir la pièce |
| 15 | YN5380660 | Autocollant | Nous contacter | Voir la pièce |
| 16 | YN5380870 | Marque (Notice d | Nous contacter | Voir la pièce |
| 17 | YN5380805 | Marque (Accélérateur) | Nous contacter | Voir la pièce |
| 18 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 19 | 68240053R | Crochet + goupille | Non reliée | |
| 20 | 68650068 | Tuyau | Disponible | Voir la pièce |
| 20 | 68650068 | Tuyau | Disponible | Voir la pièce |
| 21 | YF1321623 | Câble électrique | Disponible | Voir la pièce |

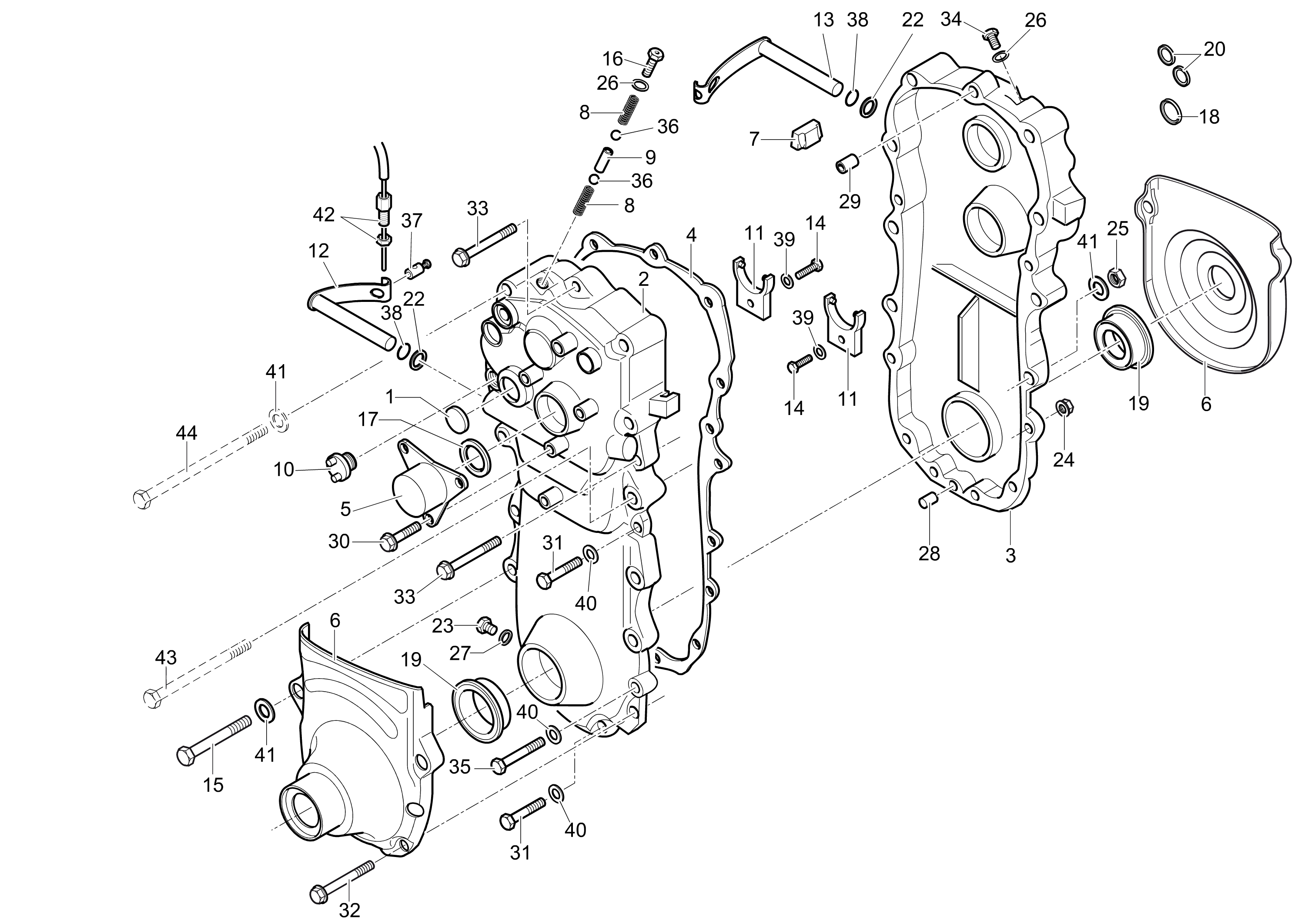

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1375001 | Bouchon | Nous contacter | Voir la pièce |
| 2 | YF1375002 | Boîte du change | Disponible | Voir la pièce |
| 3 | YF1375003 | Boîte du change | Nous contacter | Voir la pièce |
| 4 | YF1375004 | Joint | Nous contacter | Voir la pièce |
| 5 | YF1375005 | Couvercle | Disponible | Voir la pièce |
| 6 | YF1375006 | Protection | Disponible | Voir la pièce |
| 6 | YF1375006 | Protection | Disponible | Voir la pièce |
| 7 | YF1375007 | Arrêt (déverrouiller) | Nous contacter | Voir la pièce |
| 8 | YF1375008 | Ressort | Nous contacter | Voir la pièce |
| 8 | YF1375008 | Ressort | Nous contacter | Voir la pièce |
| 9 | YF1375009 | Goupille | Disponible | Voir la pièce |
| 10 | YF1375010 | Bouchon filet | Disponible | Voir la pièce |
| 11 | YF1375011 | Fourchette de commande | Nous contacter | Voir la pièce |
| 11 | YF1375011 | Fourchette de commande | Nous contacter | Voir la pièce |
| 12 | YF1375012 | Levier (déverrouiller) dx | Nous contacter | Voir la pièce |
| 13 | YF1375013 | Levier (déverrouiller) sx | Nous contacter | Voir la pièce |
| 14 | 3906045R | Vis | Disponible | Voir la pièce |
| 14 | 3906045R | Vis | Disponible | Voir la pièce |
| 15 | 3906130 | Vis | Disponible | Voir la pièce |
| 16 | 68720100 | Vis | Disponible | Voir la pièce |
| 17 | YF1375014 | Rondelle | Nous contacter | Voir la pièce |
| 18 | YN0205500 | Joint spi | Disponible | Voir la pièce |
| 19 | YF1375016 | Bague | Disponible | Voir la pièce |
| 19 | YF1375016 | Bague | Disponible | Voir la pièce |
| 20 | YF1375017 | Rondelle | Disponible | Voir la pièce |
| 22 | YF1375019 | Bague or | Disponible | Voir la pièce |
| 22 | YF1375019 | Bague or | Disponible | Voir la pièce |
| 23 | YF1375020 | Vis | Disponible | Voir la pièce |
| 24 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 25 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 26 | 3916008R | Rondelle | Non reliée | |
| 26 | 3916008R | Rondelle | Non reliée | |
| 27 | N4386600 | Rondelle | Nous contacter | Voir la pièce |
| 28 | YF1375021 | Bague | Disponible | Voir la pièce |
| 29 | YF1375022 | Bague | Disponible | Voir la pièce |
| 30 | 3806035R | Vis | Disponible | Voir la pièce |
| 31 | 3806038R | Vis | Disponible | Voir la pièce |
| 31 | 3806038R | Vis | Disponible | Voir la pièce |
| 32 | 3906046 | Vis | Nous contacter | Voir la pièce |
| 33 | 3906055 | Vis | Nous contacter | Voir la pièce |
| 33 | 3906055 | Vis | Nous contacter | Voir la pièce |
| 34 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 35 | 3806049 | Vis | Disponible | Voir la pièce |
| 36 | YN4742100 | Bille | Disponible | Voir la pièce |
| 36 | YN4742100 | Bille | Disponible | Voir la pièce |
| 37 | YN5901050 | Etau | Disponible | Voir la pièce |
| 38 | 3049039R | Bague or | Disponible | Voir la pièce |
| 38 | 3049039R | Bague or | Disponible | Voir la pièce |
| 39 | 3833076R | Rondelle | Nous contacter | Voir la pièce |
| 39 | 3833076R | Rondelle | Nous contacter | Voir la pièce |
| 40 | 3057012 | Rondelle | Nous contacter | Voir la pièce |
| 40 | 3057012 | Rondelle | Nous contacter | Voir la pièce |
| 40 | 3057012 | Rondelle | Nous contacter | Voir la pièce |
| 41 | YN4377500 | Rondelle | Nous contacter | Voir la pièce |
| 41 | YN4377500 | Rondelle | Nous contacter | Voir la pièce |
| 41 | YN4377500 | Rondelle | Nous contacter | Voir la pièce |
| 42 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 43 | # | Voir pos. 11 vue "béquilles et support" | Non reliée | |
| 44 | #. | Voir pos. 17 vue "mancherons et commandes" | Non reliée |

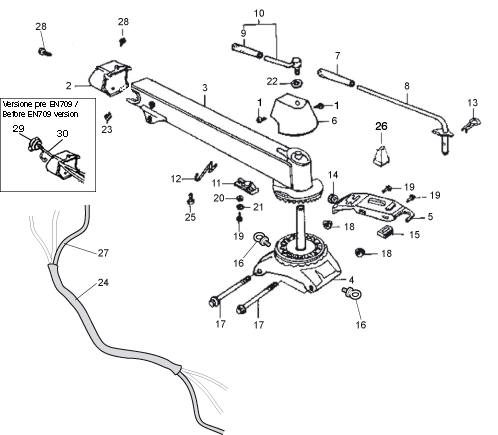

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960052R | Vis | Nous contacter | Voir la pièce |
| 1 | 3960052R | Vis | Nous contacter | Voir la pièce |
| 1 | 3960052R | Vis | Nous contacter | Voir la pièce |
| 2 | Y1445006 | Tableau de bord (colonne) | Nous contacter | Voir la pièce |
| 2 | Y1445006 | Tableau de bord (colonne) | Nous contacter | Voir la pièce |
| 3 | Y1445008 | Colonne (bleu) | Disponible | Voir la pièce |
| 4 | Y1445009 | Support joint sphérique | Disponible | Voir la pièce |
| 4 | Y1445009 | Support joint sphérique | Disponible | Voir la pièce |
| 5 | Y1445010 | Tableau de bord (boite de vitesse | Disponible | Voir la pièce |
| 5 | Y1445010 | Tableau de bord (boite de vitesse | Disponible | Voir la pièce |
| 6 | Y1445012 | Carter (bleu) | Disponible | Voir la pièce |
| 7 | Y1445013 | Poignée | Nous contacter | Voir la pièce |
| 7 | Y1445013 | Poignée | Nous contacter | Voir la pièce |
| 8 | Y1445014 | Levier chang. vitesse (complète) | Disponible | Voir la pièce |
| 8 | Y1445014 | Levier chang. vitesse (complète) | Disponible | Voir la pièce |
| 9 | Y1445015 | Poignée | Disponible | Voir la pièce |
| 9 | Y1445015 | Poignée | Disponible | Voir la pièce |
| 10 | F1445016 | Levier de régulation (complète) | Disponible | Voir la pièce |
| 10 | F1445016 | Levier de régulation (complète) | Disponible | Voir la pièce |
| 11 | Y1445017 | Connecteur | Nous contacter | Voir la pièce |
| 11 | Y1445017 | Connecteur | Nous contacter | Voir la pièce |
| 12 | Y1445018 | Ressort | Disponible | Voir la pièce |
| 12 | Y1445018 | Ressort | Disponible | Voir la pièce |
| 13 | Y1774173 | Goupille | Disponible | Voir la pièce |
| 13 | Y1774173 | Goupille | Disponible | Voir la pièce |
| 14 | Y1445019 | Passe-câble | Nous contacter | Voir la pièce |
| 14 | Y1445019 | Passe-câble | Nous contacter | Voir la pièce |
| 15 | Y1445020 | Protection en caoutchouc | Disponible | Voir la pièce |
| 15 | Y1445020 | Protection en caoutchouc | Disponible | Voir la pièce |
| 16 | Y1445021 | Protection en caoutchouc | Nous contacter | Voir la pièce |
| 16 | Y1445021 | Protection en caoutchouc | Nous contacter | Voir la pièce |
| 16 | Y1445021 | Protection en caoutchouc | Nous contacter | Voir la pièce |
| 17 | 3906132 | Vis | Nous contacter | Voir la pièce |
| 17 | 3906132 | Vis | Nous contacter | Voir la pièce |
| 17 | 3906132 | Vis | Nous contacter | Voir la pièce |
| 17 | 3906132 | Vis | Nous contacter | Voir la pièce |
| 18 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 18 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 18 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 18 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 19 | Y1744014 | Vis | Nous contacter | Voir la pièce |
| 19 | Y1744014 | Vis | Nous contacter | Voir la pièce |
| 19 | Y1744014 | Vis | Nous contacter | Voir la pièce |
| 19 | Y1744014 | Vis | Nous contacter | Voir la pièce |
| 19 | Y1744014 | Vis | Nous contacter | Voir la pièce |
| 19 | Y1744014 | Vis | Nous contacter | Voir la pièce |
| 20 | Y1752009 | Rondelle | Nous contacter | Voir la pièce |
| 20 | Y1752009 | Rondelle | Nous contacter | Voir la pièce |
| 21 | Y1753004 | Rondelle élastique | Nous contacter | Voir la pièce |
| 21 | Y1753004 | Rondelle élastique | Nous contacter | Voir la pièce |
| 22 | Y2592003 | Rondelle | Nous contacter | Voir la pièce |
| 22 | Y2592003 | Rondelle | Nous contacter | Voir la pièce |
| 23 | Y1750015 | Vis | Nous contacter | Voir la pièce |
| 23 | Y1750015 | Vis | Nous contacter | Voir la pièce |
| 23 | Y1750015 | Vis | Nous contacter | Voir la pièce |
| 23 | Y1750015 | Vis | Nous contacter | Voir la pièce |
| 24 | F1440870 | Gaine | Nous contacter | Voir la pièce |
| 25 | Y1750016 | Vis | Nous contacter | Voir la pièce |
| 25 | Y1750016 | Vis | Nous contacter | Voir la pièce |
| 26 | Y1445022 | Support | Nous contacter | Voir la pièce |
| 26 | Y1445022 | Support | Nous contacter | Voir la pièce |
| 27 | F1440871 | Gaine | Nous contacter | Voir la pièce |
| 28 | YF1445057 | Vis | Disponible | Voir la pièce |
| 28 | YF1445057 | Vis | Disponible | Voir la pièce |
| 28 | YF1445057 | Vis | Disponible | Voir la pièce |
| 28 | YF1445057 | Vis | Disponible | Voir la pièce |
| 29 | Y1445005 | Interrupteur (arrêt) | Nous contacter | Voir la pièce |
| 29 | Y1445005 | Interrupteur (arrêt) | Nous contacter | Voir la pièce |
| 30 | F1440856 | Câble | Disponible | Voir la pièce |

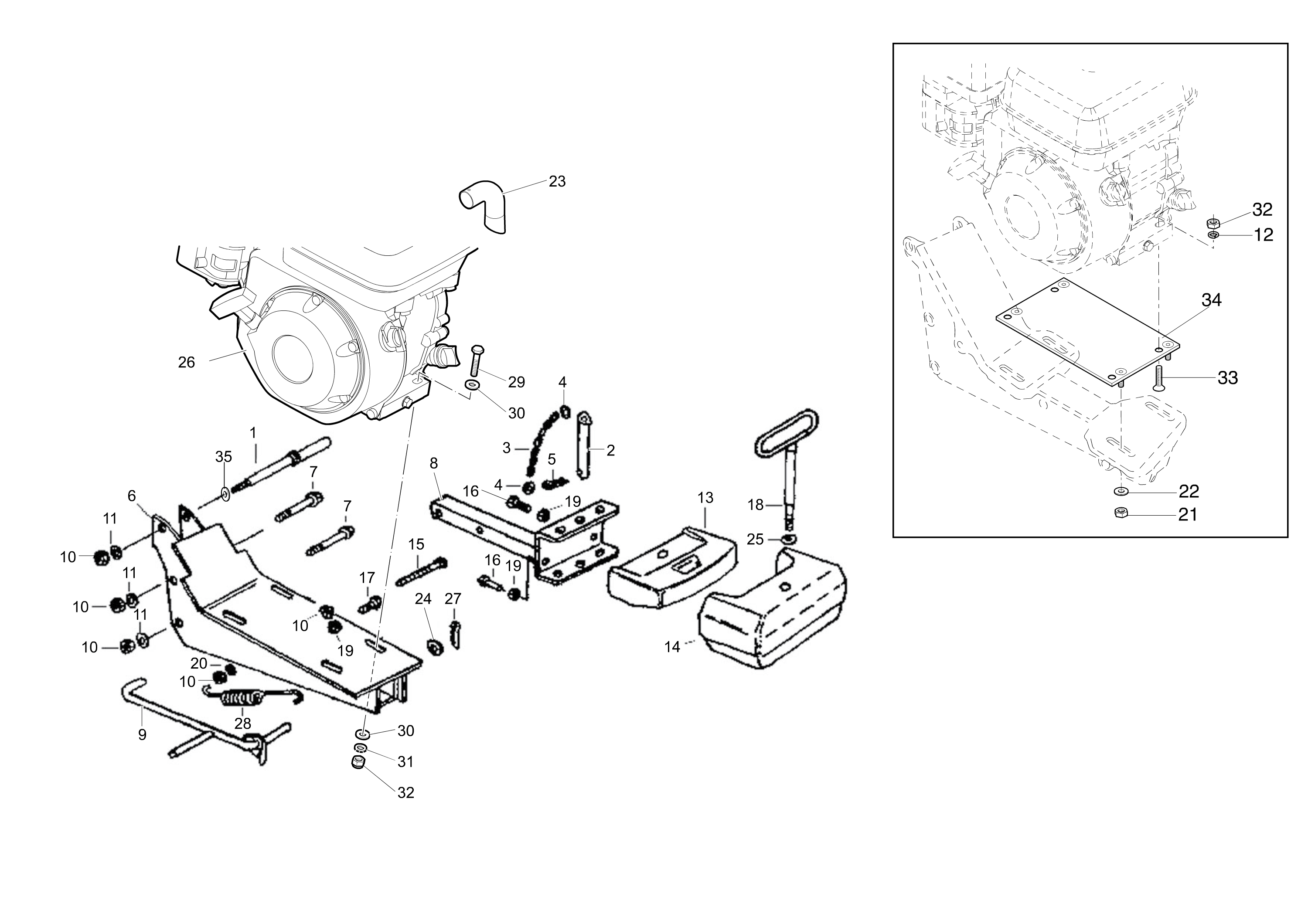

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1445023 | Pivot | Nous contacter | Voir la pièce |
| 2 | F1445024 | Pivot | Nous contacter | Voir la pièce |
| 3 | F1445025 | Chaine | Disponible | Voir la pièce |
| 4 | F1445026 | Bague | Disponible | Voir la pièce |
| 4 | F1445026 | Bague | Disponible | Voir la pièce |
| 5 | F1445058 | Goupille | Disponible | Voir la pièce |
| 6 | F1445027 | Support | Disponible | Voir la pièce |
| 7 | 3906130 | Vis | Disponible | Voir la pièce |
| 7 | 3906130 | Vis | Disponible | Voir la pièce |
| 8 | F1445029 | Support | Disponible | Voir la pièce |
| 9 | Y1445031 | Tréteau (complet) | Nous contacter | Voir la pièce |
| 10 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 10 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 10 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 10 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 10 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 11 | Y1752048 | Rondelle | Nous contacter | Voir la pièce |
| 11 | Y1752048 | Rondelle | Nous contacter | Voir la pièce |
| 11 | Y1752048 | Rondelle | Nous contacter | Voir la pièce |
| 12 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 13 | Y1445033 | Contrepoids (bleu) | Nous contacter | Voir la pièce |
| 14 | Y1445035 | Contrepoids (bleu) | Nous contacter | Voir la pièce |
| 15 | 3906130 | Vis | Disponible | Voir la pièce |
| 16 | Y1745125 | Vis | Disponible | Voir la pièce |
| 16 | Y1745125 | Vis | Disponible | Voir la pièce |
| 17 | Y1744058 | Vis | Disponible | Voir la pièce |
| 18 | F1445036 | Pivot (blocage) | Nous contacter | Voir la pièce |
| 19 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 19 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 19 | 3912012R | Écrou | Nous contacter | Voir la pièce |
| 20 | Y1753006 | Rondelle | Nous contacter | Voir la pièce |
| 21 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 22 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 23 | F1440832 | Terminal (pot d | Nous contacter | Voir la pièce |
| 24 | Y1752019 | Rondelle | Nous contacter | Voir la pièce |
| 25 | Y1752023 | Rondelle | Nous contacter | Voir la pièce |
| 26 | - | N | Non reliée | |
| 27 | Y1737016 | Goupille | Nous contacter | Voir la pièce |
| 28 | F1445037 | Ressort | Nous contacter | Voir la pièce |
| 29 | 3806074R | Vis | Disponible | Voir la pièce |
| 30 | 3916008R | Rondelle | Non reliée | |
| 30 | 3916008R | Rondelle | Non reliée | |
| 31 | 3819013R | Grower | Disponible | Voir la pièce |
| 32 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 32 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 33 | YN6277800 | Vis | Disponible | Voir la pièce |
| 34 | 68650003A | Plaquette | Disponible | Voir la pièce |
| 35 | 3916010R | Rondelle | Disponible | Voir la pièce |

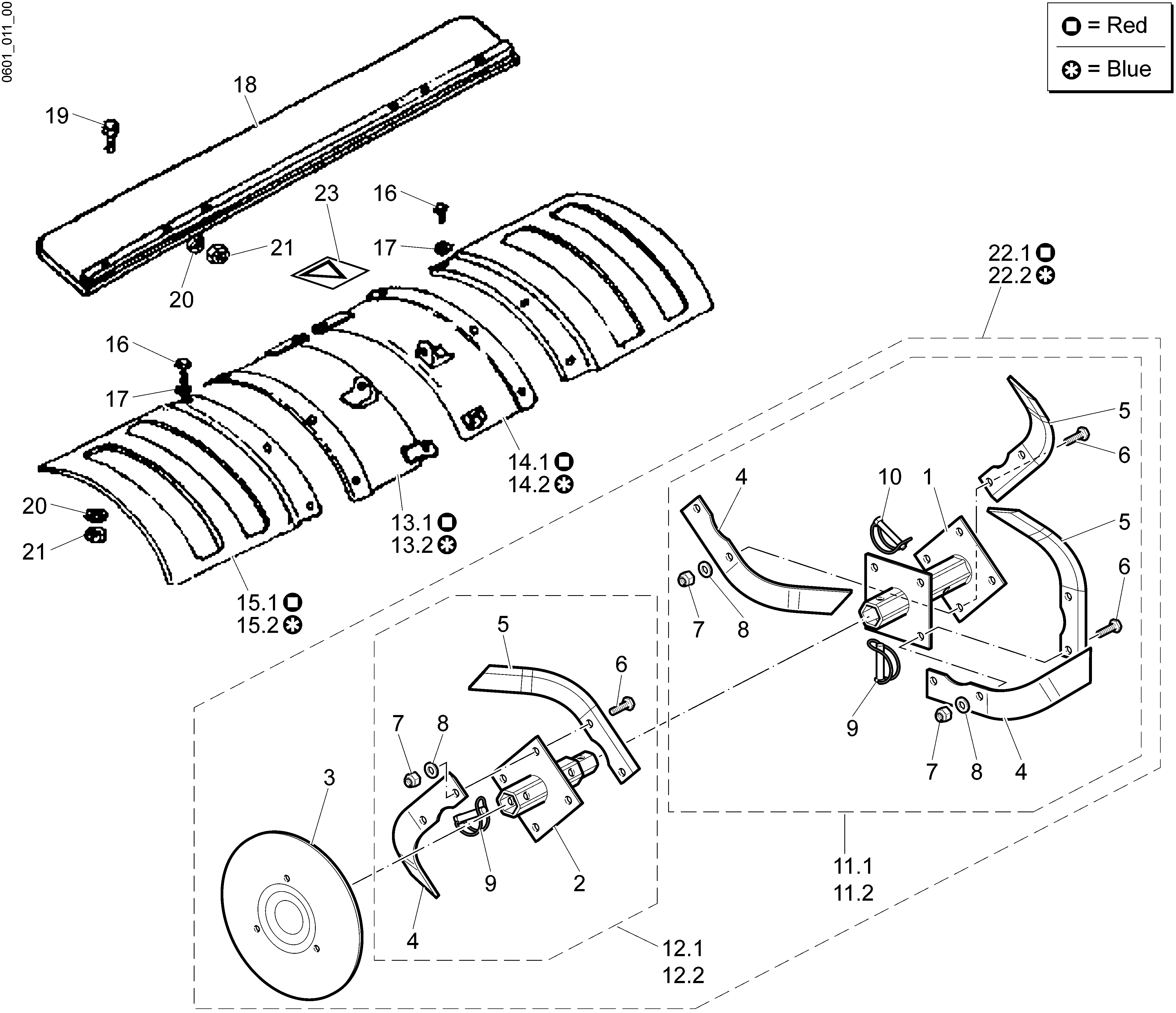

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Y1440837 | Support binette | Nous contacter | Voir la pièce |
| 2 | Y1440838 | Support binette | Nous contacter | Voir la pièce |
| 3 | Y1440839 | Disque (protection) | Nous contacter | Voir la pièce |
| 4 | R0000146 | Kit couteaux | Nous contacter | Voir la pièce |
| 4 | R0000146 | Kit couteaux | Nous contacter | Voir la pièce |
| 4 | R0000146 | Kit couteaux | Nous contacter | Voir la pièce |
| 5 | R0000146 | Kit couteaux | Nous contacter | Voir la pièce |
| 5 | R0000146 | Kit couteaux | Nous contacter | Voir la pièce |
| 5 | R0000146 | Kit couteaux | Nous contacter | Voir la pièce |
| 6 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | YN6325400 | Vis | Disponible | Voir la pièce |
| 7 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 7 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 7 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 8 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 8 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 8 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 9 | YN5143260 | Goupille | Disponible | Voir la pièce |
| 9 | YN5143260 | Goupille | Disponible | Voir la pièce |
| 10 | YN5138500 | Goupille | Nous contacter | Voir la pièce |
| 11.1 | Y1440842 | Fraise sx | Nous contacter | Voir la pièce |
| 11.2 | Y1440843 | Fraise dx | Disponible | Voir la pièce |
| 12.2 | F1440844 | Extension (fraise) dx | Nous contacter | Voir la pièce |
| 12.1 | F1440845 | Extension (fraise) sx | Disponible | Voir la pièce |
| 13.1 | - | N | Non reliée | |
| 13.2 | Y1445049 | Garde boue (bleu) | Disponible | Voir la pièce |
| 14.1 | - | N | Non reliée | |
| 14.2 | Y1445047 | Garde boue (bleu) sx | Disponible | Voir la pièce |
| 15.1 | - | N | Non reliée | |
| 15.2 | Y1445049 | Garde boue (bleu) | Disponible | Voir la pièce |
| 16 | Y1744033 | Vis | Nous contacter | Voir la pièce |
| 16 | Y1744033 | Vis | Nous contacter | Voir la pièce |
| 17 | Y1752012 | Rondelle | Nous contacter | Voir la pièce |
| 17 | Y1752012 | Rondelle | Nous contacter | Voir la pièce |
| 18 | Y1445050 | Garde boue (arrière) | Non reliée | |
| 19 | Y1744016 | Vis | Nous contacter | Voir la pièce |
| 20 | Y1752009 | Rondelle | Nous contacter | Voir la pièce |
| 20 | Y1752009 | Rondelle | Nous contacter | Voir la pièce |
| 21 | Y1751011 | Écrou | Nous contacter | Voir la pièce |
| 21 | Y1751011 | Écrou | Nous contacter | Voir la pièce |
| 22.1 | 68650059 | Rotor (complet) | Disponible | Voir la pièce |
| 22.2 | 68650059 | Rotor (complet) | Disponible | Voir la pièce |
| 23 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
