Vue Éclatée ST 5460 RL PRO (EN709)
Retrouvez les pièces détachées, références et repères disponibles pour ST 5460 RL PRO (EN709).

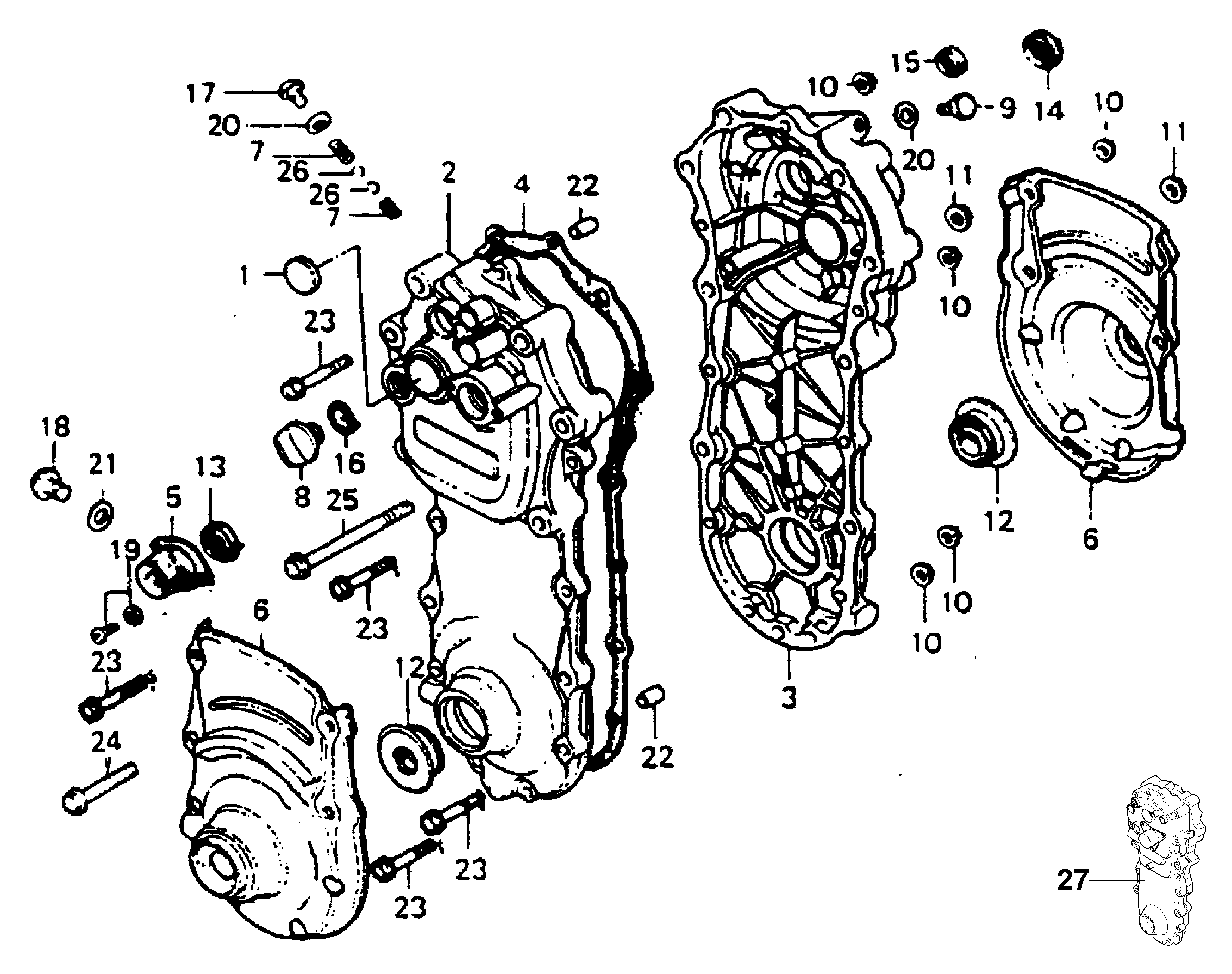

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN5270100 | Pastille | Disponible | Voir la pièce |
| 2 | YF1325009 | Demi carter droit | Nous contacter | Voir la pièce |
| 3 | YF1325010 | Demi carter gauche | Nous contacter | Voir la pièce |
| 4 | YF1325011 | Joint de carter m106 | Nous contacter | Voir la pièce |
| 5 | YF1325012 | Couvercle dpf | Nous contacter | Voir la pièce |
| 6 | YF1325013 | Protection carter | Nous contacter | Voir la pièce |
| 6 | YF1325013 | Protection carter | Nous contacter | Voir la pièce |
| 7 | YF1375008 | Ressort | Nous contacter | Voir la pièce |
| 7 | YF1375008 | Ressort | Nous contacter | Voir la pièce |
| 8 | YF1325015 | Bouchon huile | Nous contacter | Voir la pièce |
| 9 | YF1325075 | Vis | Disponible | Voir la pièce |
| 10 | YF1325076 | Vis | Disponible | Voir la pièce |
| 10 | YF1325076 | Vis | Disponible | Voir la pièce |
| 10 | YF1325076 | Vis | Disponible | Voir la pièce |
| 10 | YF1325076 | Vis | Disponible | Voir la pièce |
| 10 | YF1325076 | Vis | Disponible | Voir la pièce |
| 11 | YF1325077 | Écrou | Nous contacter | Voir la pièce |
| 11 | YF1325077 | Écrou | Nous contacter | Voir la pièce |
| 12 | YF1325016 | Bague étanchéité | Disponible | Voir la pièce |
| 12 | YF1325016 | Bague étanchéité | Disponible | Voir la pièce |
| 13 | YN0205500 | Joint spi | Disponible | Voir la pièce |
| 14 | YN0204810 | Joint spi | Disponible | Voir la pièce |
| 15 | YN0202000 | Bague | Nous contacter | Voir la pièce |
| 16 | YF1325068 | Joint bouchon huile | Nous contacter | Voir la pièce |
| 17 | YF1325078 | Vis | Disponible | Voir la pièce |
| 18 | YF1325079 | Bouchon | Nous contacter | Voir la pièce |
| 19 | YF1325080 | Rondelle | Nous contacter | Voir la pièce |
| 20 | YF1325081 | Rondelle | Nous contacter | Voir la pièce |
| 20 | YF1325081 | Rondelle | Nous contacter | Voir la pièce |
| 21 | YF1325082 | Rondelle | Nous contacter | Voir la pièce |
| 22 | YF1325083 | Axe de centrage | Nous contacter | Voir la pièce |
| 22 | YF1325083 | Axe de centrage | Nous contacter | Voir la pièce |
| 23 | YF1325084 | Vis | Nous contacter | Voir la pièce |
| 23 | YF1325084 | Vis | Nous contacter | Voir la pièce |
| 23 | YF1325084 | Vis | Nous contacter | Voir la pièce |
| 23 | YF1325084 | Vis | Nous contacter | Voir la pièce |
| 23 | YF1325084 | Vis | Nous contacter | Voir la pièce |
| 24 | YF1325085 | Vis | Nous contacter | Voir la pièce |
| 25 | YF1325086 | Voir 70211852 | Nous contacter | Voir la pièce |
| 26 | YN4742100 | Bille | Disponible | Voir la pièce |
| 26 | YN4742100 | Bille | Disponible | Voir la pièce |
| 27 | 68610033AR | Tuyau | Nous contacter | Voir la pièce |

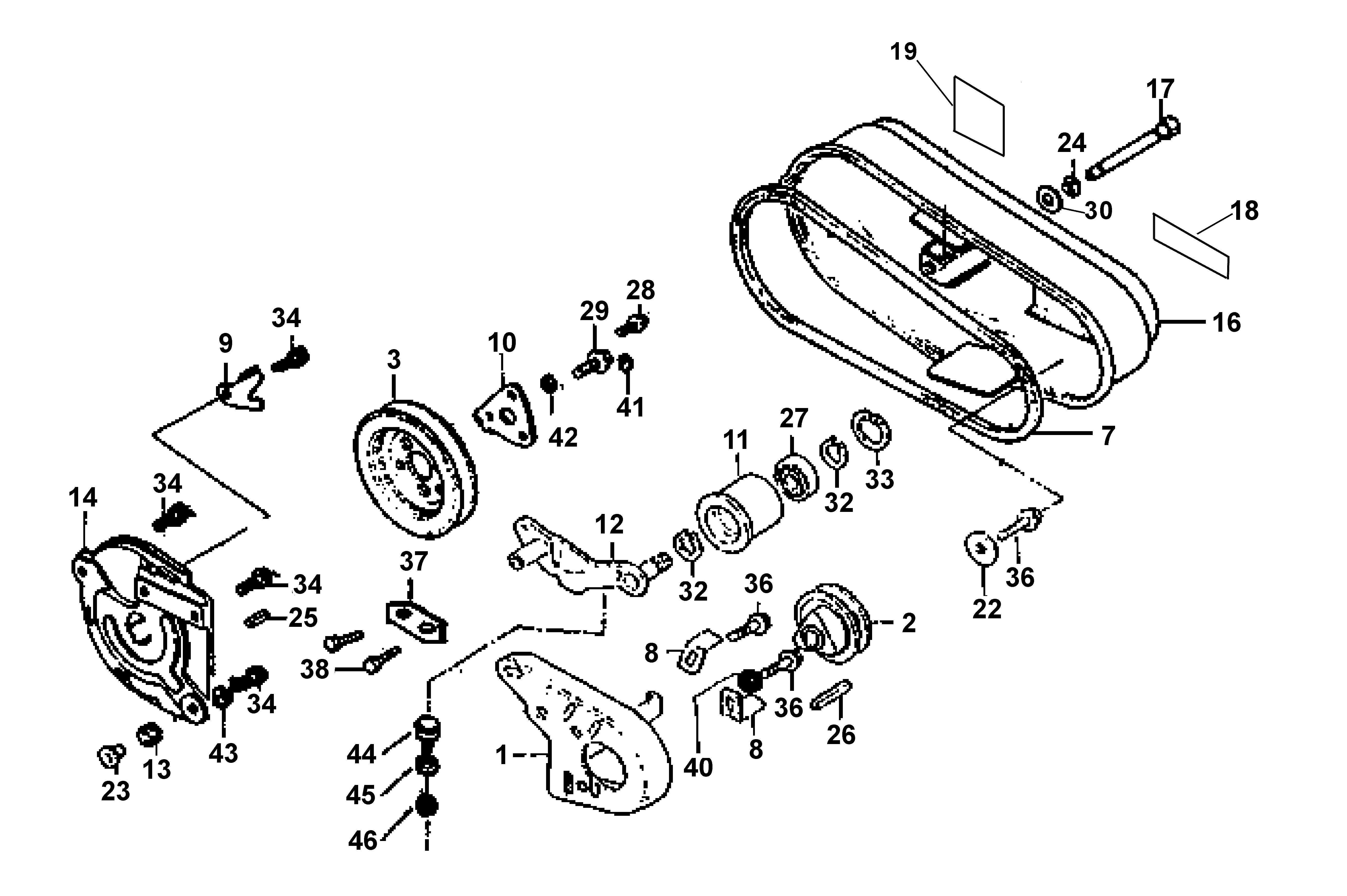

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1325046 | Cache | Disponible | Voir la pièce |
| 2 | YF1325047 | Poulie | Nous contacter | Voir la pièce |
| 3 | YF1325003 | Poulie | Disponible | Voir la pièce |
| 7 | 3047035R | Courroie | Disponible | Voir la pièce |
| 8 | YF1325048 | Patte de guidage | Disponible | Voir la pièce |
| 8 | YF1325048 | Patte de guidage | Disponible | Voir la pièce |
| 9 | YF1325049 | Support | Disponible | Voir la pièce |
| 10 | YF1325050 | Patte fixation | Disponible | Voir la pièce |
| 11 | YF1325005 | Galet de tension | Disponible | Voir la pièce |
| 12 | YF1321605 | Bras tendeur | Nous contacter | Voir la pièce |
| 13 | YF1325051 | Écrou | Disponible | Voir la pièce |
| 14 | YF1325052 | Protection | Disponible | Voir la pièce |
| 16 | 68610013 | Carter | Nous contacter | Voir la pièce |
| 17 | YF1325054 | Vis | Nous contacter | Voir la pièce |
| 18 | F1322120 | Etiquette | Nous contacter | Voir la pièce |
| 19 | F1322118 | Etiquette | Nous contacter | Voir la pièce |
| 22 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 23 | YF1325073 | Bague | Disponible | Voir la pièce |
| 24 | N0103900 | Rondelle | Nous contacter | Voir la pièce |
| 25 | YF1325007 | Clavette | Disponible | Voir la pièce |
| 26 | YF1325008 | Clavette | Disponible | Voir la pièce |
| 27 | 3035042R | Roulement | Disponible | Voir la pièce |
| 28 | 3806035R | Vis | Disponible | Voir la pièce |
| 29 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 30 | YF1325074 | Rondelle | Disponible | Voir la pièce |
| 32 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 32 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 34 | YF1325055 | Vis | Nous contacter | Voir la pièce |
| 34 | YF1325055 | Vis | Nous contacter | Voir la pièce |
| 34 | YF1325055 | Vis | Nous contacter | Voir la pièce |
| 34 | YF1325055 | Vis | Nous contacter | Voir la pièce |
| 36 | YN6243940 | Vis | Nous contacter | Voir la pièce |
| 36 | YN6243940 | Vis | Nous contacter | Voir la pièce |
| 36 | YN6243940 | Vis | Nous contacter | Voir la pièce |
| 37 | YF1325056 | Patte | Disponible | Voir la pièce |
| 38 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 40 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 41 | YN4359300 | Grower | Nous contacter | Voir la pièce |
| 42 | 3819013R | Grower | Disponible | Voir la pièce |
| 43 | 3916008R | Rondelle | Non reliée | |
| 44 | YN4920360 | Vis | Nous contacter | Voir la pièce |
| 45 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 46 | 034000013R | Ecrou | Disponible | Voir la pièce |

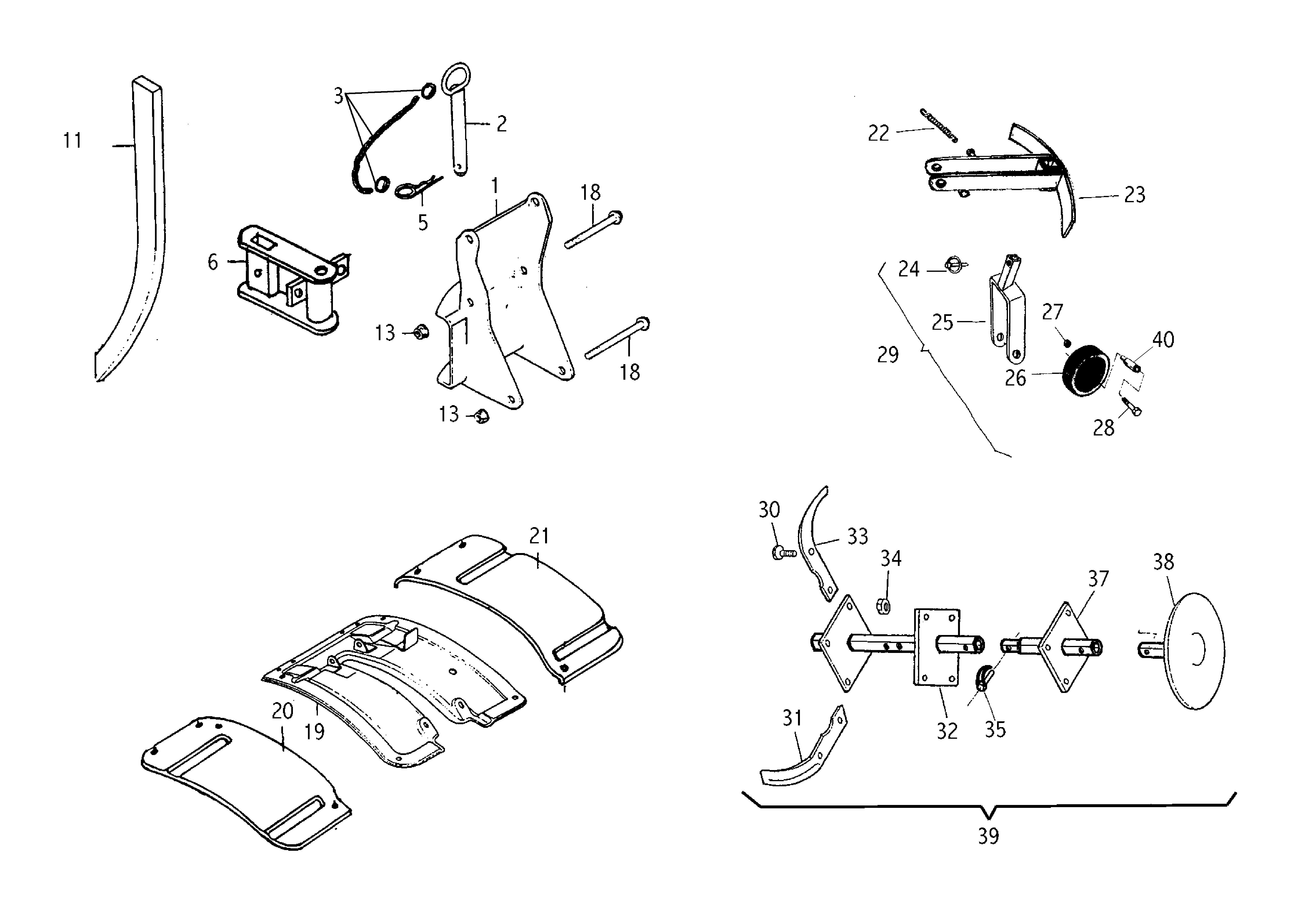

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1325203 | Chappe | Nous contacter | Voir la pièce |
| 2 | YF1325062 | Goupille de barre prof. | Disponible | Voir la pièce |
| 3 | YF1325063 | Chaînette axe | Disponible | Voir la pièce |
| 5 | YF1325090 | Goupille | Disponible | Voir la pièce |
| 6 | YF1325204 | Support | Nous contacter | Voir la pièce |
| 11 | YF1325205 | Ergot | Disponible | Voir la pièce |
| 13 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 13 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 18 | N6302700 | Vis | Disponible | Voir la pièce |
| 18 | N6302700 | Vis | Disponible | Voir la pièce |
| 19 | 68610033AR | Tuyau | Nous contacter | Voir la pièce |
| 19 | 68610037R | Coffre | Nous contacter | Voir la pièce |
| 20 | 68610033AR | Tuyau | Nous contacter | Voir la pièce |
| 20 | 68610038R | Tuyau | Nous contacter | Voir la pièce |
| 21 | 68610033AR | Tuyau | Nous contacter | Voir la pièce |
| 21 | 68610039R | Tuyau | Nous contacter | Voir la pièce |
| 22 | YN3118060 | Ressort | Disponible | Voir la pièce |
| 23 | 68610016 | Béquille | Nous contacter | Voir la pièce |
| 24 | YK8514001 | Goupille | Nous contacter | Voir la pièce |
| 25 | 68640034 | Support (Roue) | Nous contacter | Voir la pièce |
| 26 | N4841300AR | Roue | Nous contacter | Voir la pièce |
| 27 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN6358200 | Vis | Nous contacter | Voir la pièce |
| 29 | L0106500 | Front transport wheel | Disponible | Voir la pièce |
| 30 | 3806067R | Vis | Disponible | Voir la pièce |
| 31 | R0000144 | Kit couteaux | Disponible | Voir la pièce |
| 32 | YF1323119A | Moyeu départ | Disponible | Voir la pièce |
| 33 | R0000144 | Kit couteaux | Disponible | Voir la pièce |
| 34 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 37 | F1323120R | Support | Nous contacter | Voir la pièce |
| 38 | F1323118AR | Disque protégé plantes | Nous contacter | Voir la pièce |
| 39 | 68610020B | Rotor (complet) | Disponible | Voir la pièce |
| 40 | YF1231669 | Entretoise | Disponible | Voir la pièce |
