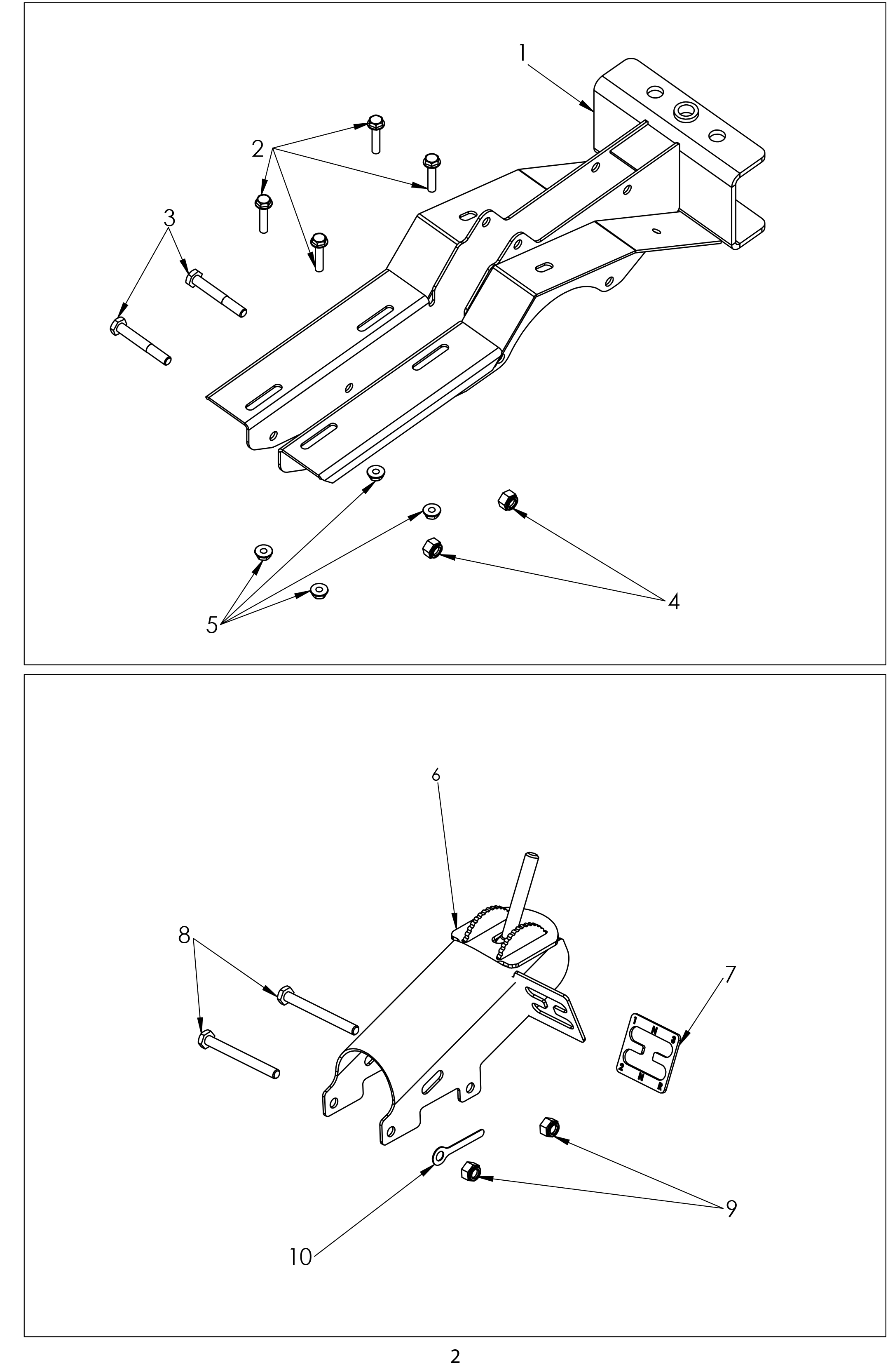

Vue Éclatée ST 4872 CF

Vue Éclatée ST 4872 CF

Retrouvez les pièces détachées, références et repères disponibles pour ST 4872 CF.

Vue éclatée ST 4872 CF

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 3502020603 Chassis Nous contacter Voir la pièce
2 0300010817 VIS Disponible Voir la pièce
3 0300011011 VIS Nous contacter Voir la pièce
4 0300211001 ECROU Disponible Voir la pièce
5 0300260801 ECROU Nous contacter Voir la pièce
6 3502022309 Potence Nous contacter Voir la pièce
7 0503000063 Etiquette "vitesse" Nous contacter Voir la pièce
8 0300011018 Vis Nous contacter Voir la pièce
9 0300211001 ECROU Disponible Voir la pièce
10 0304000208 Accroche gaine Disponible Voir la pièce

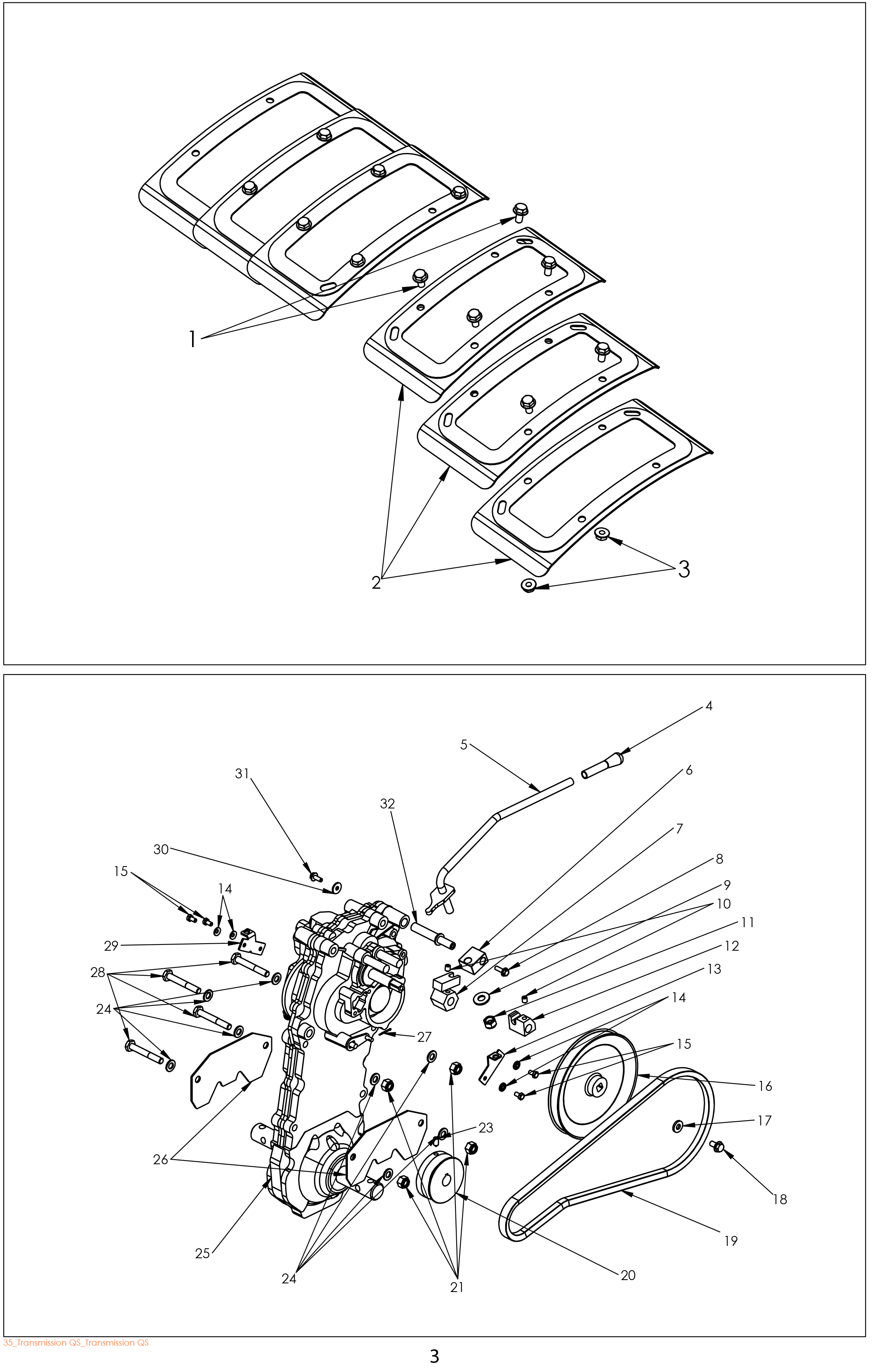

Vue éclatée ST 4872 CF

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300010815 VIS Disponible Voir la pièce
2 3502010601 AILE PROTECTION Nous contacter Voir la pièce
3 0300260801 ECROU Nous contacter Voir la pièce
4 0341000040 POIGNEE Disponible Voir la pièce
5 3502020307 LEVIER VITESSE Disponible Voir la pièce
6 0302010052 SUPPORT Nous contacter Voir la pièce
7 3502020103 FOURCHETTE AVANT Nous contacter Voir la pièce
8 0300010610 VIS Disponible Voir la pièce
9 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
10 03000040803 VIS Non reliée
11 0300211201 ECROU FREIN Nous contacter Voir la pièce
12 0302000013 FOURCHETTE AVANT Nous contacter Voir la pièce
13 3502020102 ATTACHE CABLE GAUCHE Disponible Voir la pièce
14 0300430601 RONDELLE Disponible Voir la pièce
14 0300430601 RONDELLE Disponible Voir la pièce
15 0300010608 VIS Disponible Voir la pièce
15 0300010608 VIS Disponible Voir la pièce
16 0306060018 POULIE Disponible Voir la pièce
17 0300410901 RONDELLE Disponible Voir la pièce
18 0300010815 VIS Disponible Voir la pièce
19 0306030101 COURROIE Disponible Voir la pièce
20 0306060022 POULIE Disponible Voir la pièce
21 0300211001 ECROU Disponible Voir la pièce
23 0300040801 VIS Disponible Voir la pièce
24 0300401003 RONDELLE PLATE Disponible Voir la pièce
24 0300401003 RONDELLE PLATE Disponible Voir la pièce
25 0306040010 TRANSMISSION CPLTE Disponible Voir la pièce
26 0304000202 TOLE PROTECTION Nous contacter Voir la pièce
27 0301000006 GOUPILLE Nous contacter Voir la pièce
28 0300011011 VIS Nous contacter Voir la pièce
29 3502020101 ATTACHE CABLE DROIT Nous contacter Voir la pièce
30 0300410602 RONDELLE Disponible Voir la pièce
31 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
32 0302010089 AXE SUPPORT LEVIER VIT Nous contacter Voir la pièce

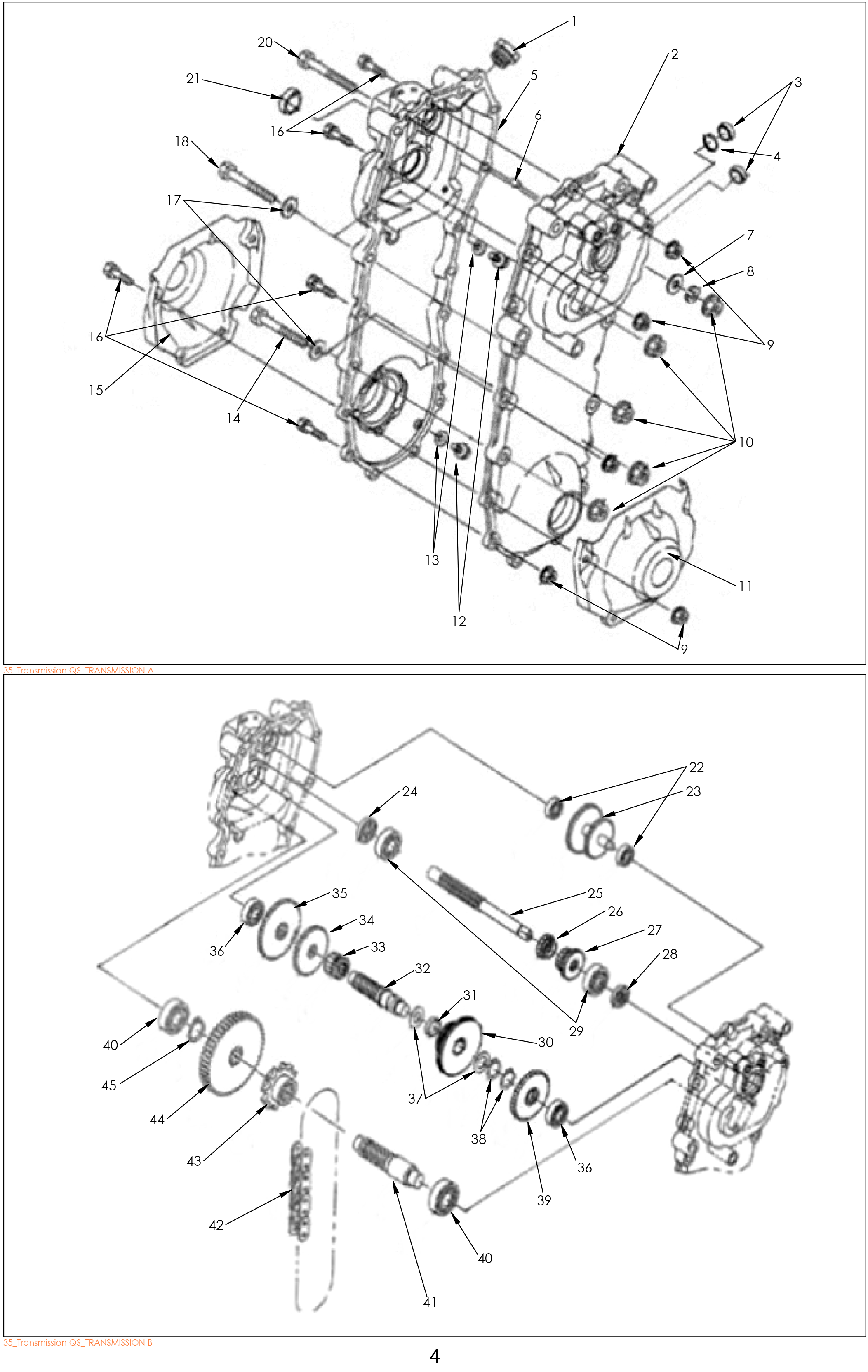

Vue éclatée ST 4872 CF

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010202 Bouchon d Non reliée
2 0002010200 Carter gauche Non reliée
3 0002010208 Bouchon Non reliée
4 0002010209 Circlips Non reliée
5 0002010201 Carter droit Non reliée
6 0002010207 Goupille Non reliée
8 0300451001 RONDELLE Disponible Voir la pièce
9 0300260801 ECROU Nous contacter Voir la pièce
9 0300260801 ECROU Nous contacter Voir la pièce
10 0300261001 ECROU Disponible Voir la pièce
11 0002010206 Tôle gauche Non reliée
12 0002010203 Bouchon vidange Nous contacter Voir la pièce
13 0002010204 Rondelle Disponible Voir la pièce
14 0300011020 Vis Nous contacter Voir la pièce
15 0002010205 Tôle droite Non reliée
16 0300010807 VIS Nous contacter Voir la pièce
16 0300010807 VIS Nous contacter Voir la pièce
17 0300401002 RONDELLE PLATE Disponible Voir la pièce
18 0300011019 Vis Non reliée
20 0300011013 Vis Nous contacter Voir la pièce
21 0341000098 Non reliée
22 0002010217 Roulement Nous contacter Voir la pièce
23 0002010216 Arbre Non reliée
24 0002010214 Bouchon Non reliée
25 0002010210 Arbre Non reliée
26 0002010212 Pignon 16 dts Non reliée
27 0002010211 Pignon 23 dts Non reliée
28 0002010215 Joint Non reliée
29 0002010213 Roulement Non reliée
30 0002010220 Pignon double Non reliée
31 0002010225 Bague Non reliée
32 0002010218 Arbre Non reliée
33 0002010221 Pignon 16 dts Non reliée
34 0002010222 Pignon 43 dts Non reliée
35 0002010223 Pignon 48 dts Non reliée
36 0002010226 Roulement Nous contacter Voir la pièce
36 0002010226 Roulement Nous contacter Voir la pièce
37 0002010224 Rondelle Non reliée
38 0002010227 Circlips Nous contacter Voir la pièce
39 0002010219 Pignon 41 dts Non reliée
40 0002010233 Roulement Non reliée
40 0002010233 Roulement Non reliée
41 0002010228 Arbre Non reliée
42 0002010231 Chaine Non reliée
43 0002010230 Pignon 10 dts Non reliée
44 0002010229 Pignon 47 dts Non reliée
45 0002010232 Circlips Non reliée

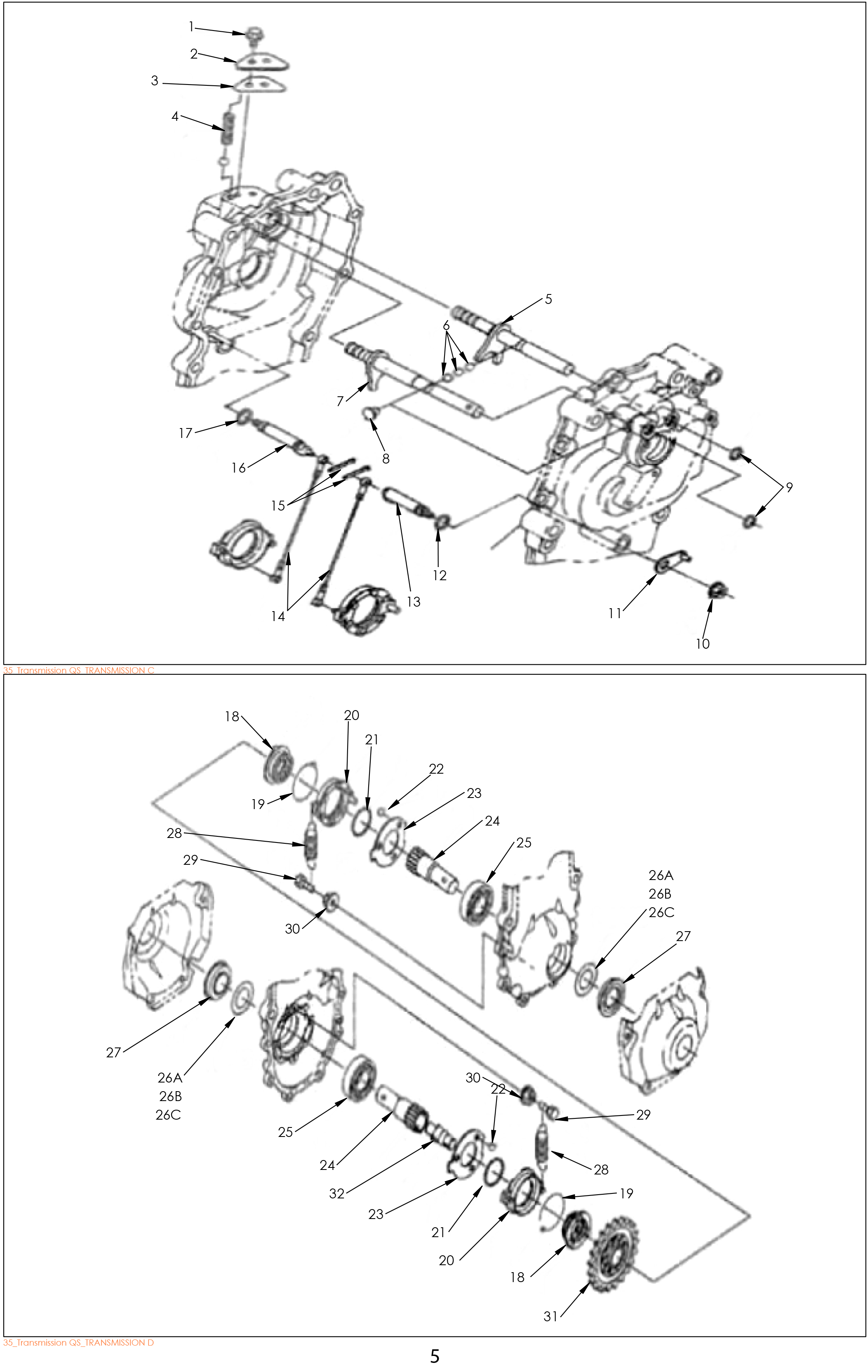

Vue éclatée ST 4872 CF

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300010613 Vis Non reliée
2 0002010238 PLAT FIXATION Non reliée
3 0002010239 GARNITURE D Non reliée
4 0002010237 Ressort Disponible Voir la pièce
5 0002010234 ARBRE INT. GAUCHE Non reliée
6 00020102136 BILLE Non reliée
7 00020102135 ARBRE INT. DROIT Non reliée
8 0002010240 BOUCHON Non reliée
9 0002010241 JOINT Non reliée
10 0300260801 ECROU Nous contacter Voir la pièce
11 0002010245 LEVIER DECRABOTTAGE Non reliée
12 0002010246 JOINT Non reliée
13 0002010242 ARBRE GAUCHE Non reliée
14 0002010244 CABLE Non reliée
15 0002010247 GOUPILLE Non reliée
16 0002010243 ARBRE DROIT Non reliée
17 0002010246 JOINT Non reliée
18 00020102450 CRABOT Non reliée
18 00020102450 CRABOT Non reliée
19 00020102454 BILLE Non reliée
19 00020102454 BILLE Non reliée
20 00020102452 BAGUE Non reliée
20 00020102452 BAGUE Non reliée
21 00020102453 SEGMENT Non reliée
21 00020102453 SEGMENT Non reliée
22 0002010257 BILLE Non reliée
22 0002010257 BILLE Non reliée
23 0002010255 BAGUE Non reliée
23 0002010255 BAGUE Non reliée
24 0002010248 ARBRE SORTIE Non reliée
24 0002010248 ARBRE SORTIE Non reliée
25 0002010262 ROULEMENT Non reliée
25 0002010262 ROULEMENT Non reliée
26A 0002010256 RONDELLE CALAGE Non reliée
26A 0002010256 RONDELLE CALAGE Non reliée
26B 0002010258 RONDELLE CALAGE Non reliée
26B 0002010258 RONDELLE CALAGE Non reliée
26C 0002010260 RONDELLE CALAGE Non reliée
26C 0002010260 RONDELLE CALAGE Non reliée
27 0002010261 JOINT SPI Non reliée
27 0002010261 JOINT SPI Non reliée
28 0002010259 RESSORT Non reliée
28 0002010259 RESSORT Non reliée
29 0300010603 VIS Disponible Voir la pièce
29 0300010603 VIS Disponible Voir la pièce
30 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
30 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
31 00020102451 PIGNON Non reliée
32 0002010249 PION CENTRAGE Non reliée

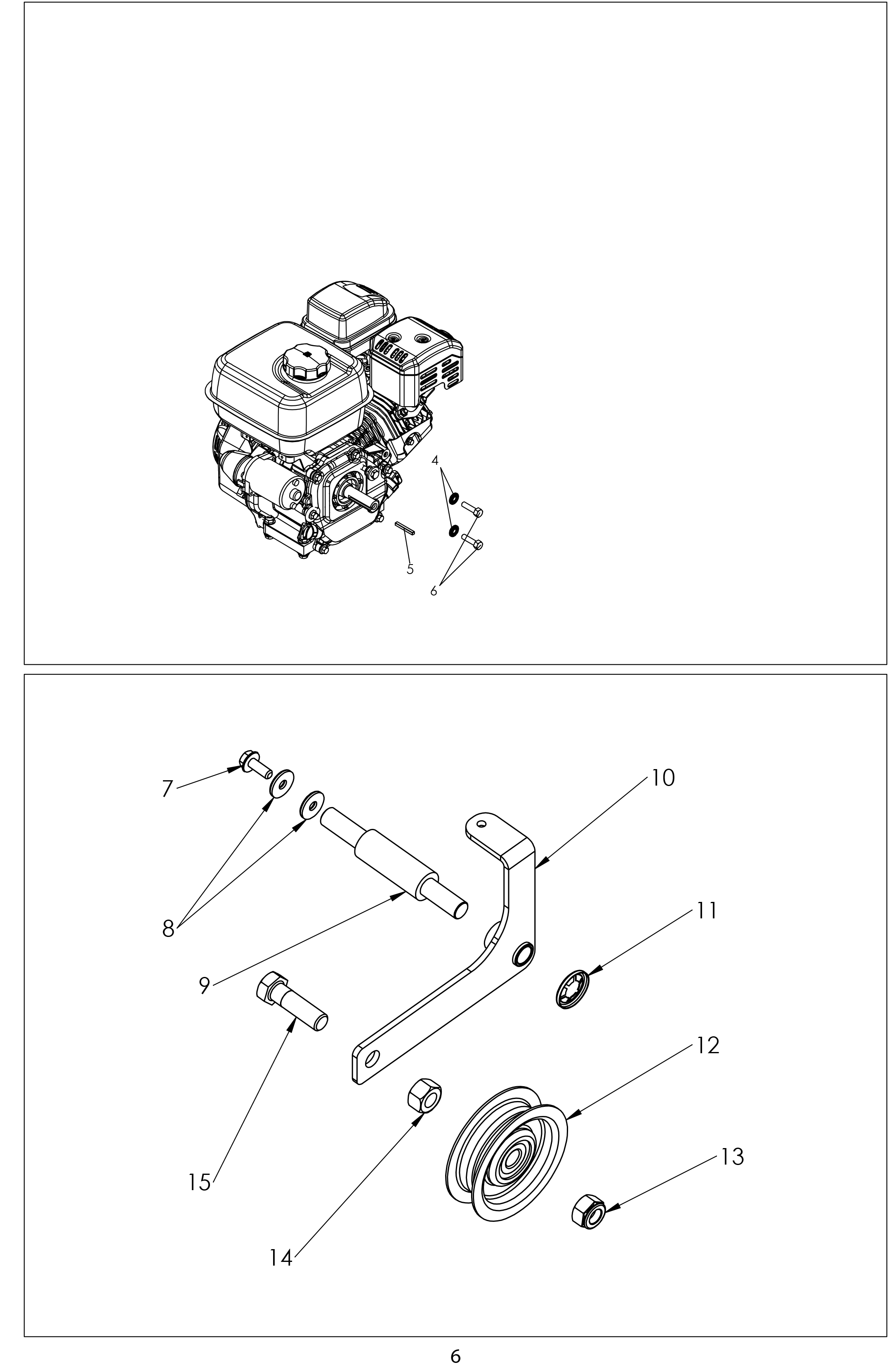

Vue éclatée ST 4872 CF

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
4 0300430801 RONDELLE Nous contacter Voir la pièce
5 0301040001 CLAVETTE Nous contacter Voir la pièce
6 0300010838 VIS H Disponible Voir la pièce
7 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
8 0300410602 RONDELLE Disponible Voir la pièce
9 0302010090 AXE SUPPORT LEVIER EMB Nous contacter Voir la pièce
10 3502020107 LEVIER D Nous contacter Voir la pièce
11 0300461201 RONDELLE STARLOCK Disponible Voir la pièce
12 0306060023 POULIE Disponible Voir la pièce
13 0300211201 ECROU FREIN Nous contacter Voir la pièce
14 0300201202 ECROU Disponible Voir la pièce
15 0300011203 VIS Nous contacter Voir la pièce

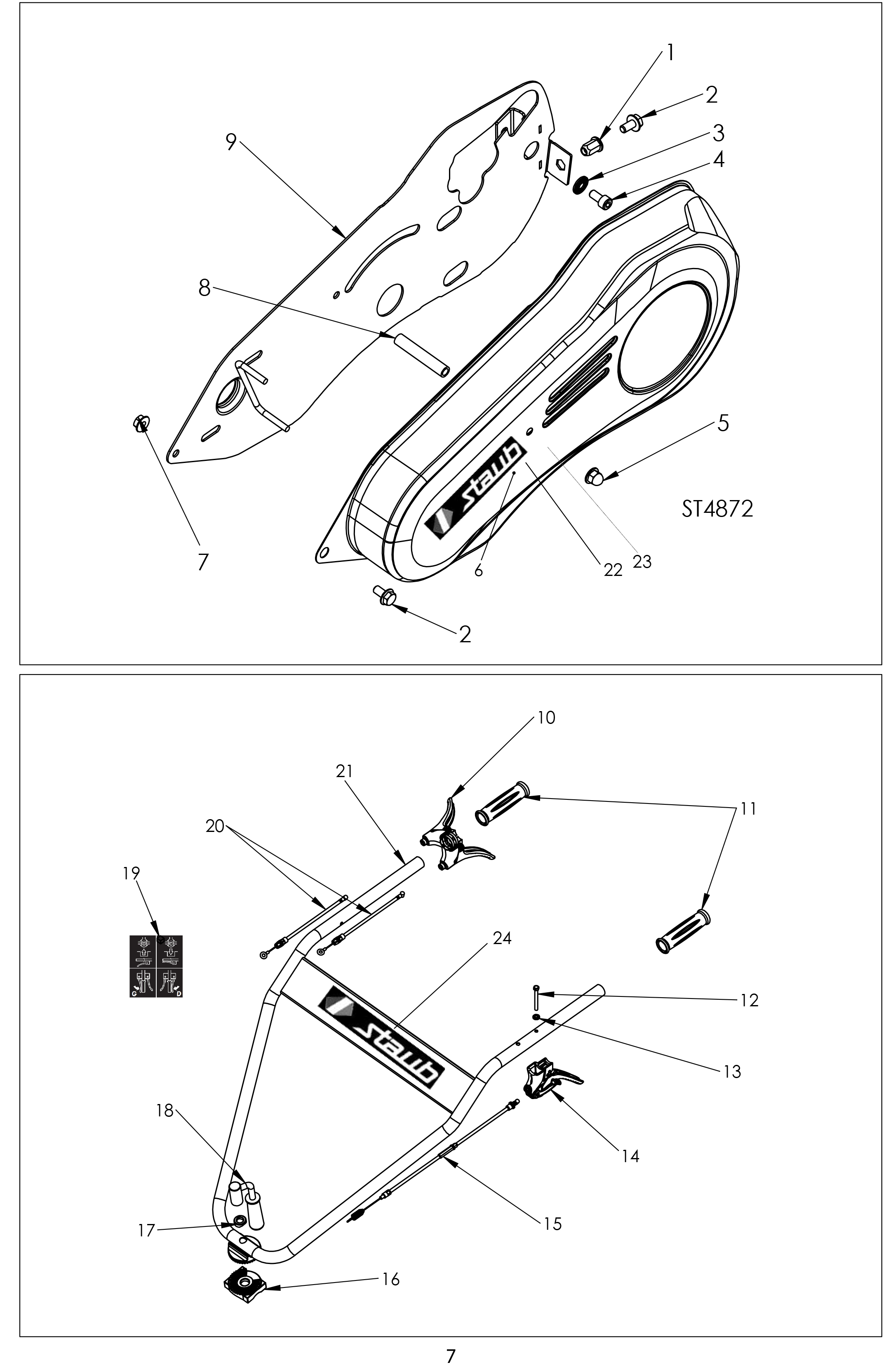

Vue éclatée ST 4872 CF

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300600802 INSERT A SERTIR Non reliée
2 0300010815 VIS Disponible Voir la pièce
2 0300010815 VIS Disponible Voir la pièce
3 0300430801 RONDELLE Nous contacter Voir la pièce
4 0300020801 VIS Non reliée
5 0300220801 ECROU Disponible Voir la pièce
6 3502022324 CAPOT COURROIE Nous contacter Voir la pièce
7 0300260801 ECROU Nous contacter Voir la pièce
8 0302020071 ENTRETOISE Nous contacter Voir la pièce
9 3502020321 TOLE INTERIEURE Nous contacter Voir la pièce
10 0307010029 LEVIER DOUBLE Non reliée
11 0341000036 POIGNEE CAOUTCHOUC Nous contacter Voir la pièce
12 0300010606 VIS Disponible Voir la pièce
13 0300430601 RONDELLE Disponible Voir la pièce
14 0307010030 LEVIER EMBRAYAGE Nous contacter Voir la pièce
15 0308020057 CABLE Non reliée
16 0303000007 PIECE INTERMEDIAIRE Disponible Voir la pièce
17 0302020037 ENTRETOISE Disponible Voir la pièce
18 0300801401 POIGNEE SERRAGE Disponible Voir la pièce
19 0503000028 AUTOCOLLANT Non reliée
20 0308100002 CABLE DECRABOTAGE Disponible Voir la pièce
21 350202217 GUIDON Non reliée
22 0503010026 LOGO STAUB CAPOT Non reliée
23 0503130063 AUTOCOLLANT ST4872 CAPOT Non reliée
24 0503010027 Autocollant STAUB guidon Non reliée
Vue éclatée ST 4872 CF

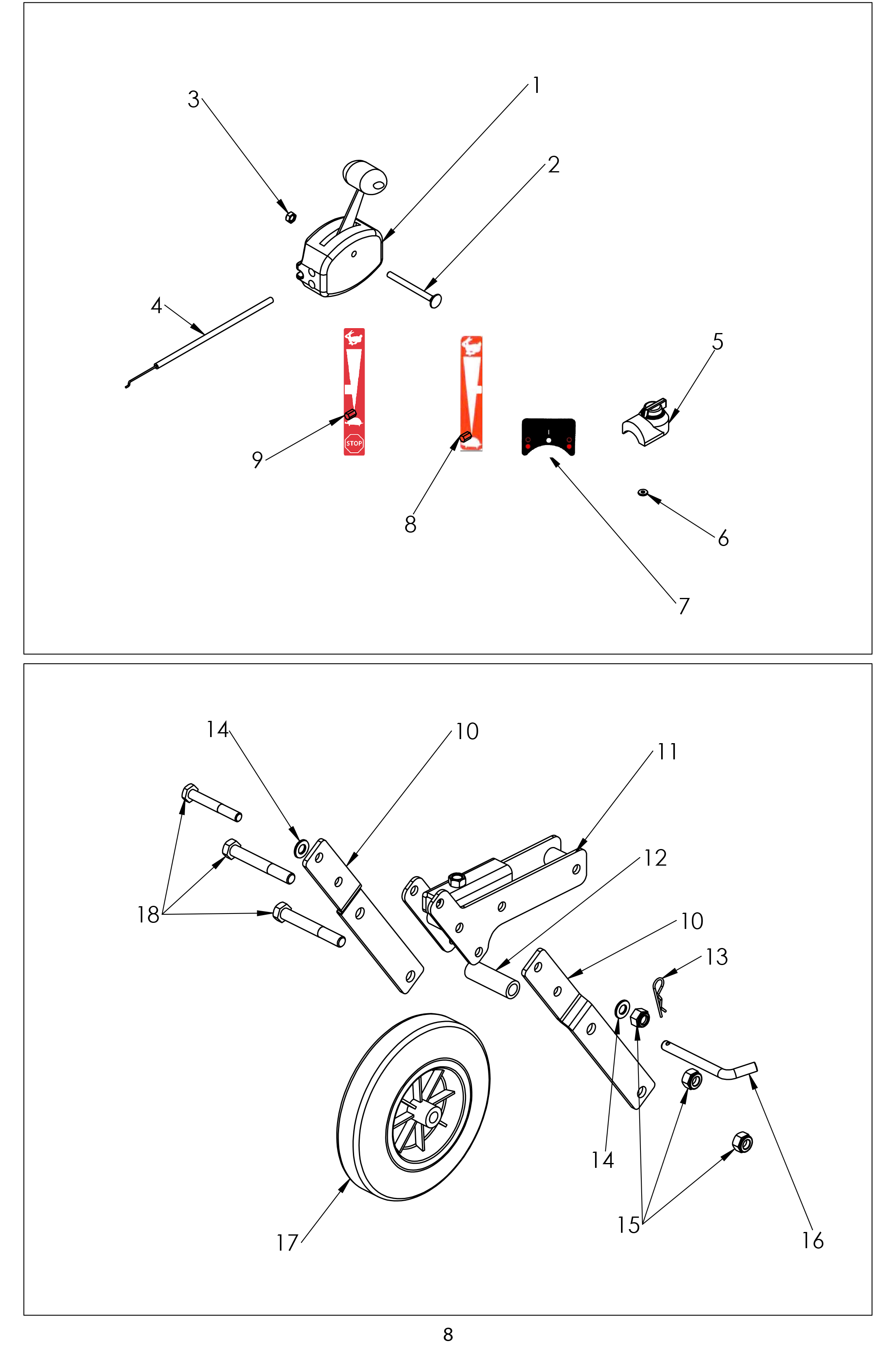

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0307020016 MANETTE Non reliée
2 0300080606 VIS Nous contacter Voir la pièce
3 0300210602 ECROU Non reliée
4 0307020014 CABLE Non reliée
5 0330062001 INTERUPTEUR Nous contacter Voir la pièce
6 0300400301 RONDELLE Disponible Voir la pièce
7 0503000031 AUTOCOLLANT MARCHE-ARRET Disponible Voir la pièce
8 0503000065 ETIQUETTE GAZ LABOUR SANS STOP Non reliée
9 0503000064 ETIQUETTE GAZ Non reliée
10 3502020323 TOLE SUPPORT DE ROUE Disponible Voir la pièce
10 3502020323 TOLE SUPPORT DE ROUE Disponible Voir la pièce
11 3502020318 SUPPORT DE ROUE Nous contacter Voir la pièce
12 0302020070 Entretoise Disponible Voir la pièce
13 0301030001 GOUPILLE BETA Disponible Voir la pièce
14 0300401003 RONDELLE PLATE Disponible Voir la pièce
14 0300401003 RONDELLE PLATE Disponible Voir la pièce
15 0300211201 ECROU FREIN Nous contacter Voir la pièce

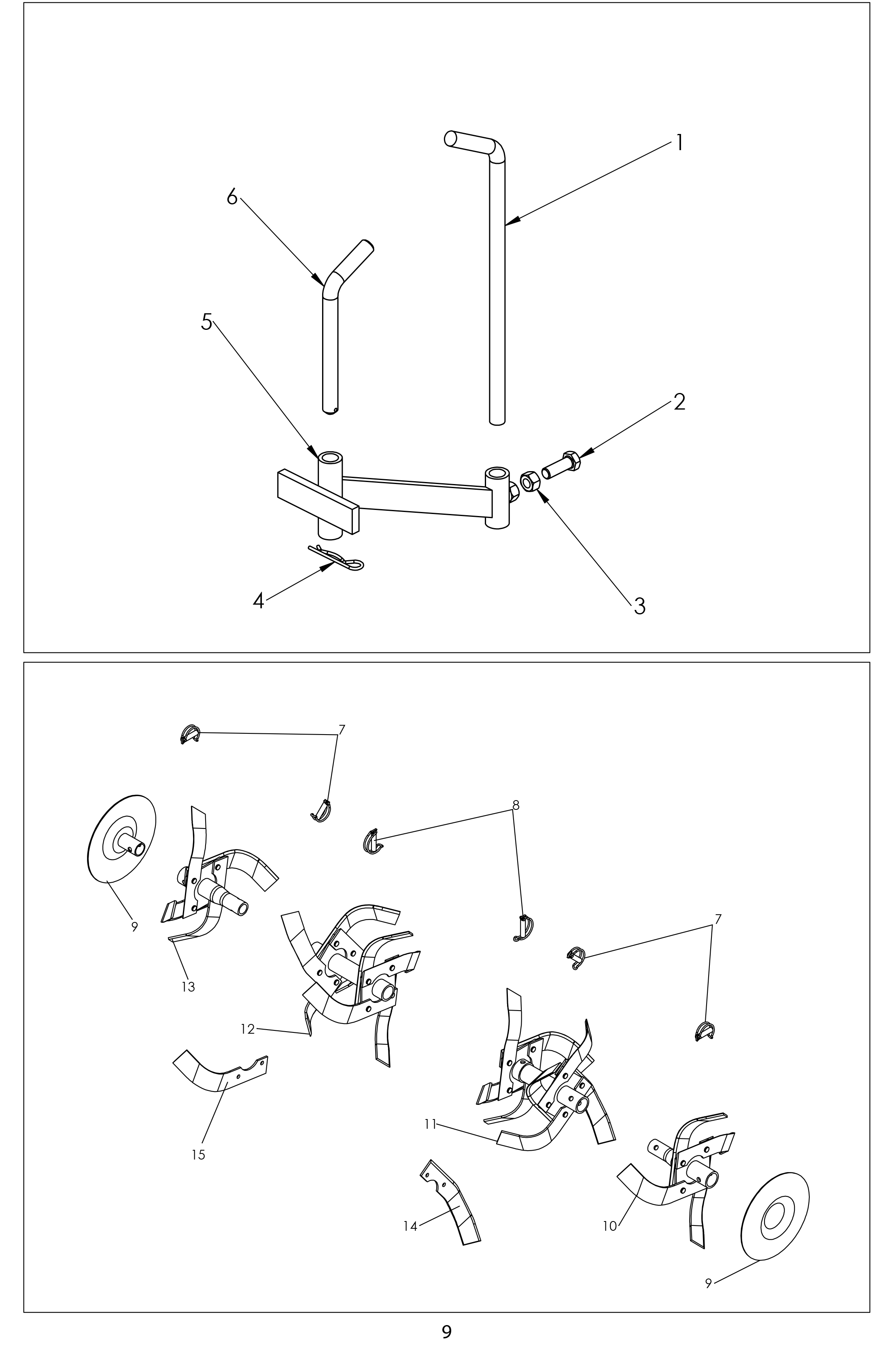

16 0302020052 BROCHE Nous contacter Voir la pièce
17 0309000013 ROUE Disponible Voir la pièce
18 0300011011 VIS Nous contacter Voir la pièce
Vue éclatée ST 4872 CF

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 3502010320 BEQUILLE Disponible Voir la pièce
2 0300011208 Vis Disponible Voir la pièce
3 0300201202 ECROU Disponible Voir la pièce
4 0301030002 GOUPILLE BETA Disponible Voir la pièce
5 3502010319 CORPS DE BEQUILLE Disponible Voir la pièce
6 3502010205 BROCHE DE BEQUILLE Disponible Voir la pièce
7 0301010006 GOUPILLE AUTOMATIQUE Disponible Voir la pièce
7 0301010006 GOUPILLE AUTOMATIQUE Disponible Voir la pièce
8 0301010007 GOUPILLE AUTOMATIQUE Disponible Voir la pièce
9 0320010002 DISQUE PROTEGE PLANTE Disponible Voir la pièce
9 0320010002 DISQUE PROTEGE PLANTE Disponible Voir la pièce
10 0320010012 ETOILE ADD GAUCHE Disponible Voir la pièce
11 0320010010 ETOILE DEPART DOUBLE Disponible Voir la pièce
12 0320010009 ETOILE DEPART DOUBLE Nous contacter Voir la pièce
13 0320010011 ETOILE ADD DROITE Nous contacter Voir la pièce
14 0001000030 COUTEAU GAUCHE Disponible Voir la pièce
15 0001000029 COUTEAU DROIT Disponible Voir la pièce
