Vue Éclatée ST 4862 R
Retrouvez les pièces détachées, références et repères disponibles pour ST 4862 R.

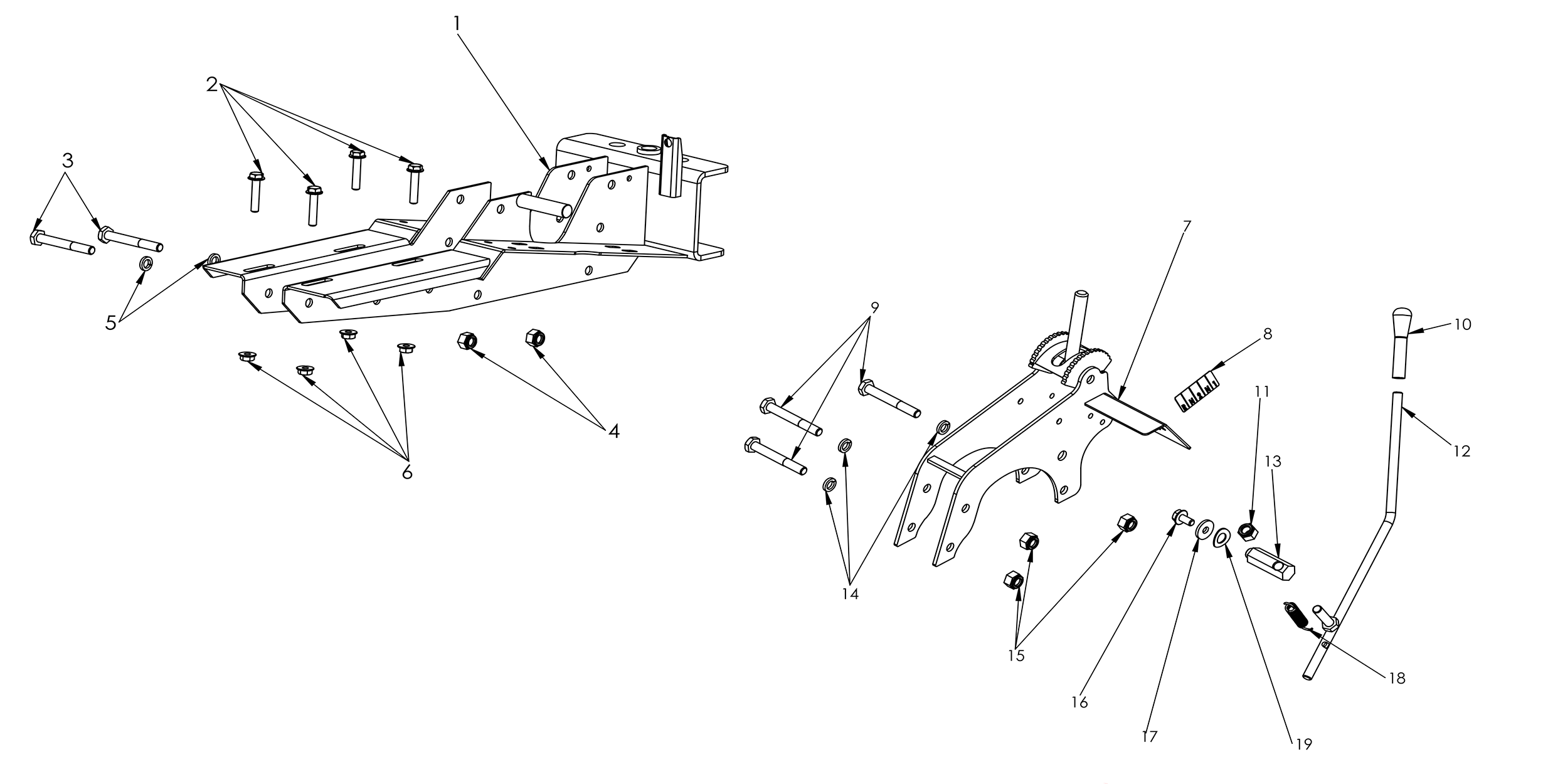

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3502040605 | Chassis | Nous contacter | Voir la pièce |
| 2 | 0300010817 | VIS | Disponible | Voir la pièce |
| 3 | 0300011028 | Vis | Disponible | Voir la pièce |
| 4 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 5 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 6 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 7 | 3503040002 | Potence | Non reliée | |
| 8 | 0503000083 | Etiquette "vitesse" | Non reliée | |
| 9 | 0300011028 | Vis | Disponible | Voir la pièce |
| 10 | 0341000080 | Poignée levier vitesse | Nous contacter | Voir la pièce |
| 11 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 12 | 3502040203 | Levier de vitesse | Non reliée | |
| 13 | 0302010098 | Axe levier | Nous contacter | Voir la pièce |
| 13 | 0302010098 | Axe levier | Nous contacter | Voir la pièce |
| 14 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 16 | 0300010815 | VIS | Disponible | Voir la pièce |
| 17 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 18 | 0305010013 | Ressort | Nous contacter | Voir la pièce |
| 19 | 0300421201 | Rondelle | Nous contacter | Voir la pièce |

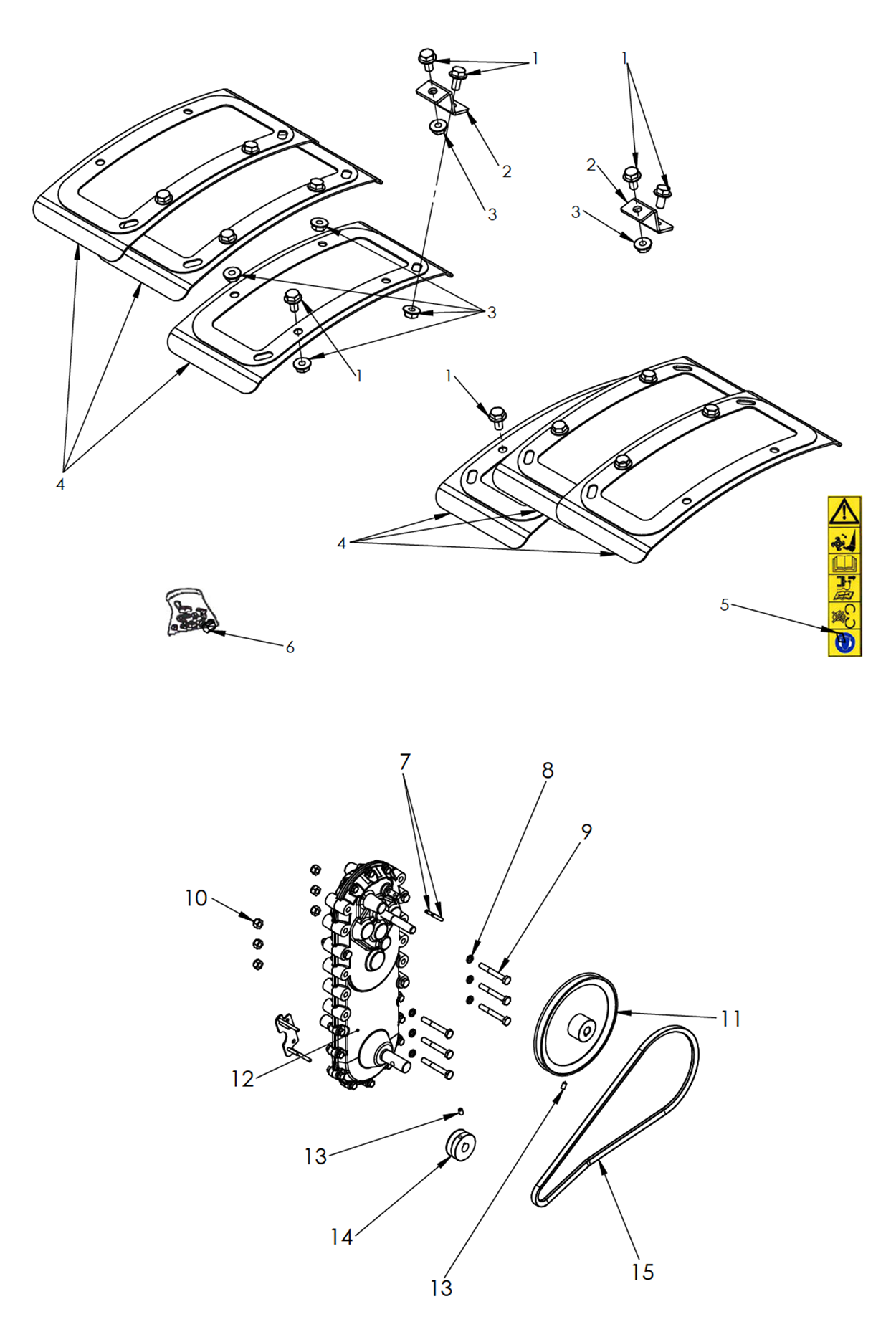

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010815 | VIS | Disponible | Voir la pièce |
| 1 | 0300010815 | VIS | Disponible | Voir la pièce |
| 1 | 0300010815 | VIS | Disponible | Voir la pièce |
| 1 | 0300010815 | VIS | Disponible | Voir la pièce |
| 2 | 3502010105 | Chape support | Disponible | Voir la pièce |
| 2 | 3502010105 | Chape support | Disponible | Voir la pièce |
| 3 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 3 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 3 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 4 | 3502010601 | AILE PROTECTION | Nous contacter | Voir la pièce |
| 4 | 3502010601 | AILE PROTECTION | Nous contacter | Voir la pièce |
| 5 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 5 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 6 | 0300000001 | Pochette visserie | Nous contacter | Voir la pièce |
| 7 | 0301020014 | GOUPILLE | Disponible | Voir la pièce |
| 9 | 0300011028 | Vis | Disponible | Voir la pièce |
| 10 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 11 | 0306060001 | Poulie | Nous contacter | Voir la pièce |
| 12 | 0306040016 | Transmission | Disponible | Voir la pièce |
| 13 | 0300040801 | VIS | Disponible | Voir la pièce |
| 13 | 0300040801 | VIS | Disponible | Voir la pièce |
| 14 | 0306060007 | Poulie (moteur) | Non reliée | |
| 15 | 0306030001 | Courroie | Nous contacter | Voir la pièce |

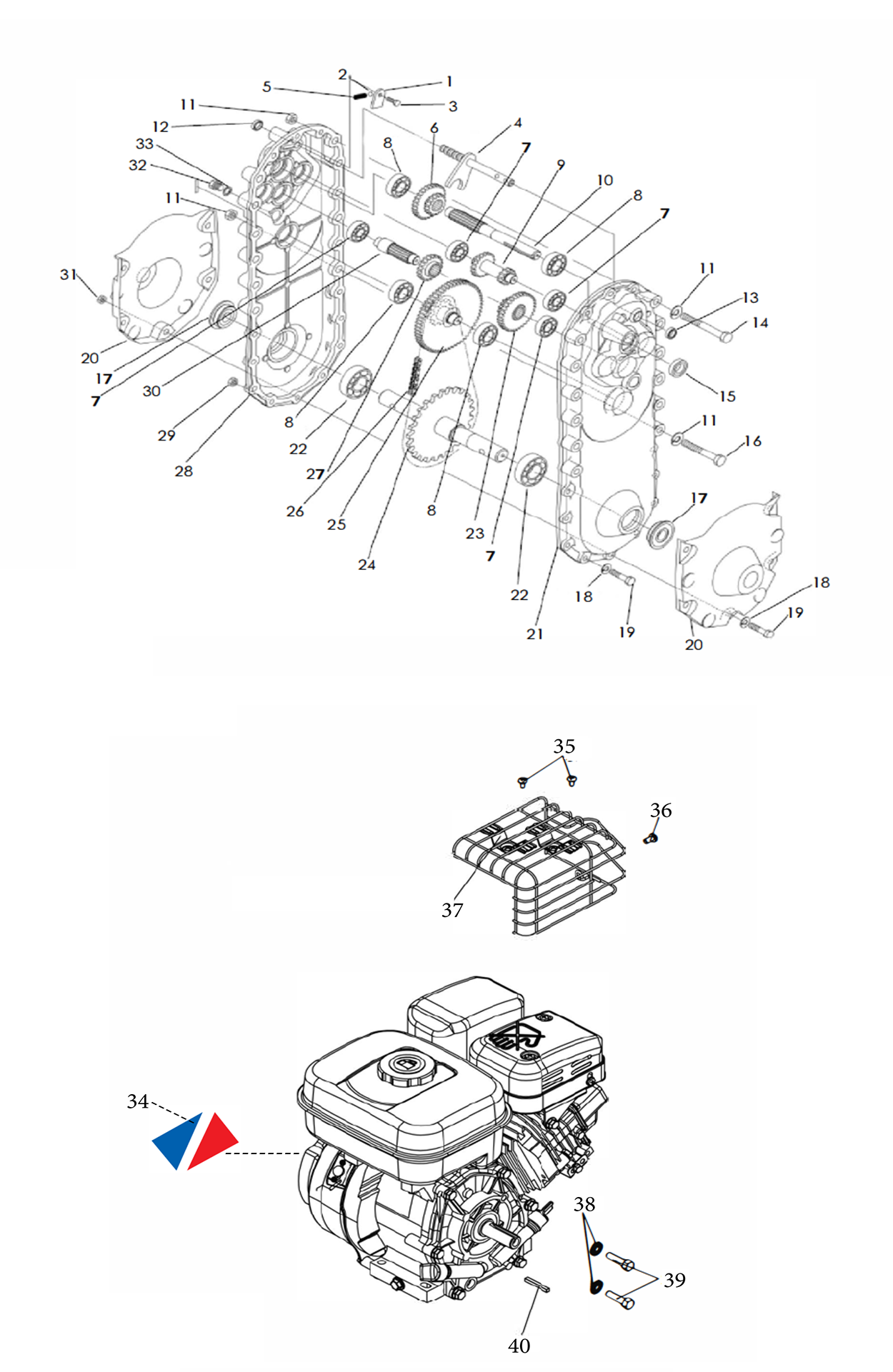

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0002011015 | Platine | Nous contacter | Voir la pièce |
| 2 | 0002010196 | Bille | Nous contacter | Voir la pièce |
| 3 | 0300090602 | VIS | Disponible | Voir la pièce |
| 4 | 0002011014 | Arbre | Disponible | Voir la pièce |
| 5 | 0002010237 | Ressort | Disponible | Voir la pièce |
| 6 | 0002011007 | Engrenage | Disponible | Voir la pièce |
| 7 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 7 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 7 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 7 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 8 | 0002010226 | Roulement | Nous contacter | Voir la pièce |
| 8 | 0002010226 | Roulement | Nous contacter | Voir la pièce |
| 8 | 0002010226 | Roulement | Nous contacter | Voir la pièce |
| 8 | 0002010226 | Roulement | Nous contacter | Voir la pièce |
| 9 | 0002011008 | Arbre | Disponible | Voir la pièce |
| 10 | 0002011006 | Arbre | Disponible | Voir la pièce |
| 11 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 11 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 12 | 0002011018 | Bouchon | Nous contacter | Voir la pièce |
| 13 | 0002011017 | Joint | Nous contacter | Voir la pièce |
| 14 | 0300011028 | Vis | Disponible | Voir la pièce |
| 15 | 0002011016 | Engrenage | Nous contacter | Voir la pièce |
| 16 | 0300011011 | VIS | Nous contacter | Voir la pièce |
| 17 | 0002010086 | Joint | Nous contacter | Voir la pièce |
| 17 | 0002010086 | Joint | Nous contacter | Voir la pièce |
| 18 | 0003000061 | Rondelle | Nous contacter | Voir la pièce |
| 18 | 0003000061 | Rondelle | Nous contacter | Voir la pièce |
| 19 | 0300010844 | Vis | Disponible | Voir la pièce |
| 19 | 0300010844 | Vis | Disponible | Voir la pièce |
| 20 | 0002011003 | Renfort | Disponible | Voir la pièce |
| 20 | 0002011003 | Renfort | Disponible | Voir la pièce |
| 21 | 0002011001 | Carter gauche | Disponible | Voir la pièce |
| 22 | 0001100124 | Roulement | Nous contacter | Voir la pièce |
| 22 | 0001100124 | Roulement | Nous contacter | Voir la pièce |
| 23 | 0002011010 | Engrenage | Disponible | Voir la pièce |
| 24 | 0002011013 | Arbre | Disponible | Voir la pièce |
| 25 | 0002011012 | Arbre | Disponible | Voir la pièce |
| 26 | 0306020018 | Chaine | Nous contacter | Voir la pièce |
| 27 | 0002011011 | Engrenage | Disponible | Voir la pièce |
| 28 | 0002011002 | Carter droit | Nous contacter | Voir la pièce |
| 29 | 0300200802 | ECROU | Disponible | Voir la pièce |
| 30 | 0002011009 | Arbre | Disponible | Voir la pièce |
| 31 | 0300200802 | ECROU | Disponible | Voir la pièce |
| 32 | 0002011004 | Bouchon | Nous contacter | Voir la pièce |
| 33 | 0002011005 | Rondelle | Nous contacter | Voir la pièce |
| 34 | 0503130057 | LOGO ST | Non reliée | |
| 35 | 0300080501 | VIS | Nous contacter | Voir la pièce |
| 36 | 0300080602 | VIS | Nous contacter | Voir la pièce |
| 37 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 38 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 39 | 0300060502 | Vis | Disponible | Voir la pièce |
| 40 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |

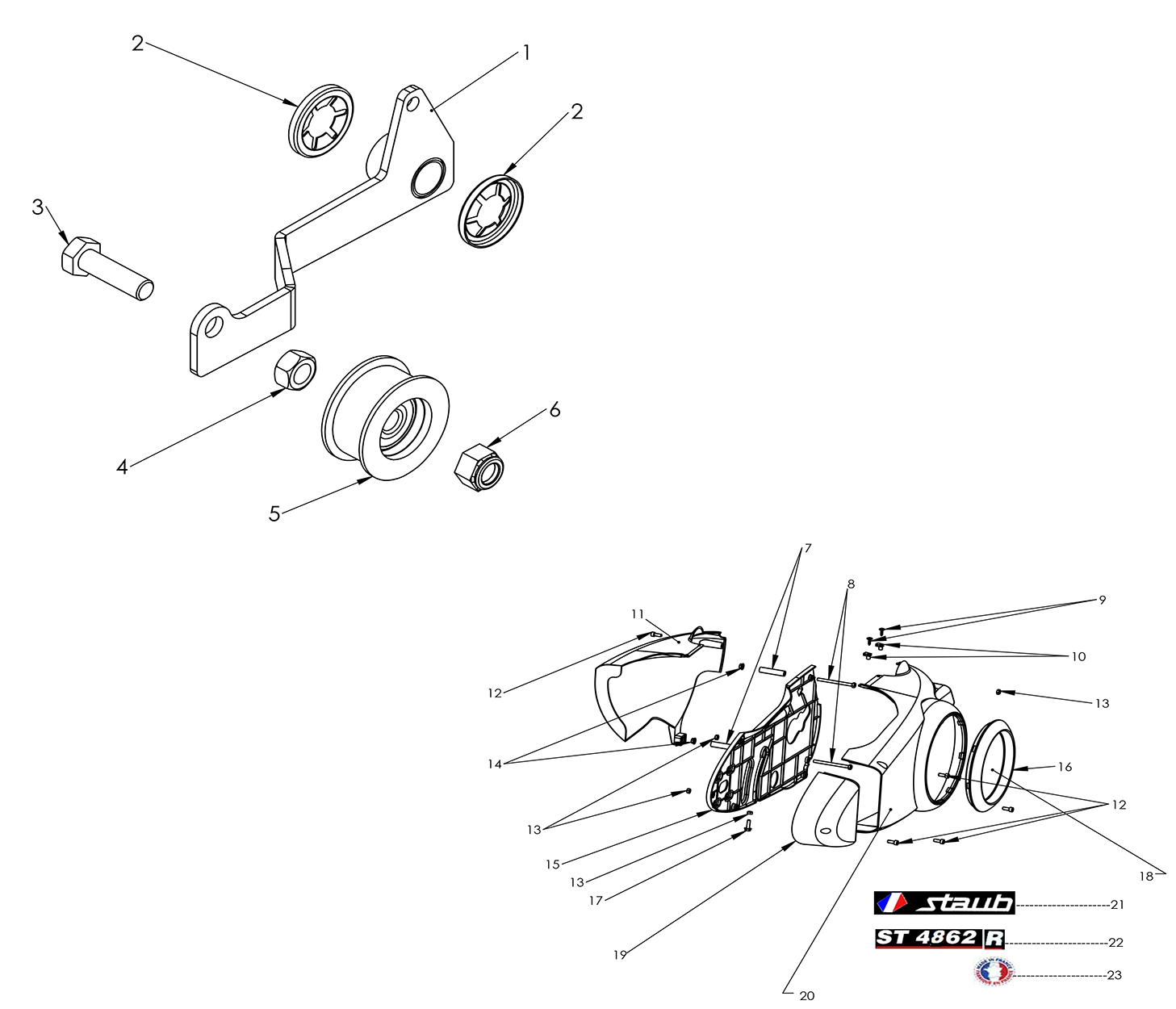

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3504010014 | Support | Nous contacter | Voir la pièce |
| 2 | 0300461601 | Rondelle | Nous contacter | Voir la pièce |
| 2 | 0300461601 | Rondelle | Nous contacter | Voir la pièce |
| 3 | 0300011003 | VIS | Disponible | Voir la pièce |
| 4 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 5 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 6 | 03200211001 | Ecrou | Non reliée | |
| 7 | 0302020191 | Entretoise | Non reliée | |
| 8 | 0300010624 | Vis | Non reliée | |
| 9 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 10 | 0301050003 | CLIP | Disponible | Voir la pièce |
| 11 | 0340020049 | Capot droit | Non reliée | |
| 12 | 0300020601 | VIS | Disponible | Voir la pièce |
| 12 | 0300020601 | VIS | Disponible | Voir la pièce |
| 13 | 0300210602 | ECROU | Non reliée | |
| 13 | 0300210602 | ECROU | Non reliée | |
| 13 | 0300210602 | ECROU | Non reliée | |
| 14 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 15 | 0340020039 | Cache int. | Non reliée | |
| 16 | 0340010106 | Cache | Non reliée | |
| 17 | 0300010610 | VIS | Disponible | Voir la pièce |
| 18 | 0340010130 | Disque | Non reliée | |
| 19 | 0340020048 | Trappe avant | Non reliée | |
| 20 | 0340020047 | Capot courroie | Non reliée | |
| 21 | 0503010026 | LOGO STAUB CAPOT | Non reliée | |
| 22 | 0503130069 | AUTOCOLLANT ST4862R | Non reliée | |
| 23 | 0503000095 | LOGO France | Non reliée |

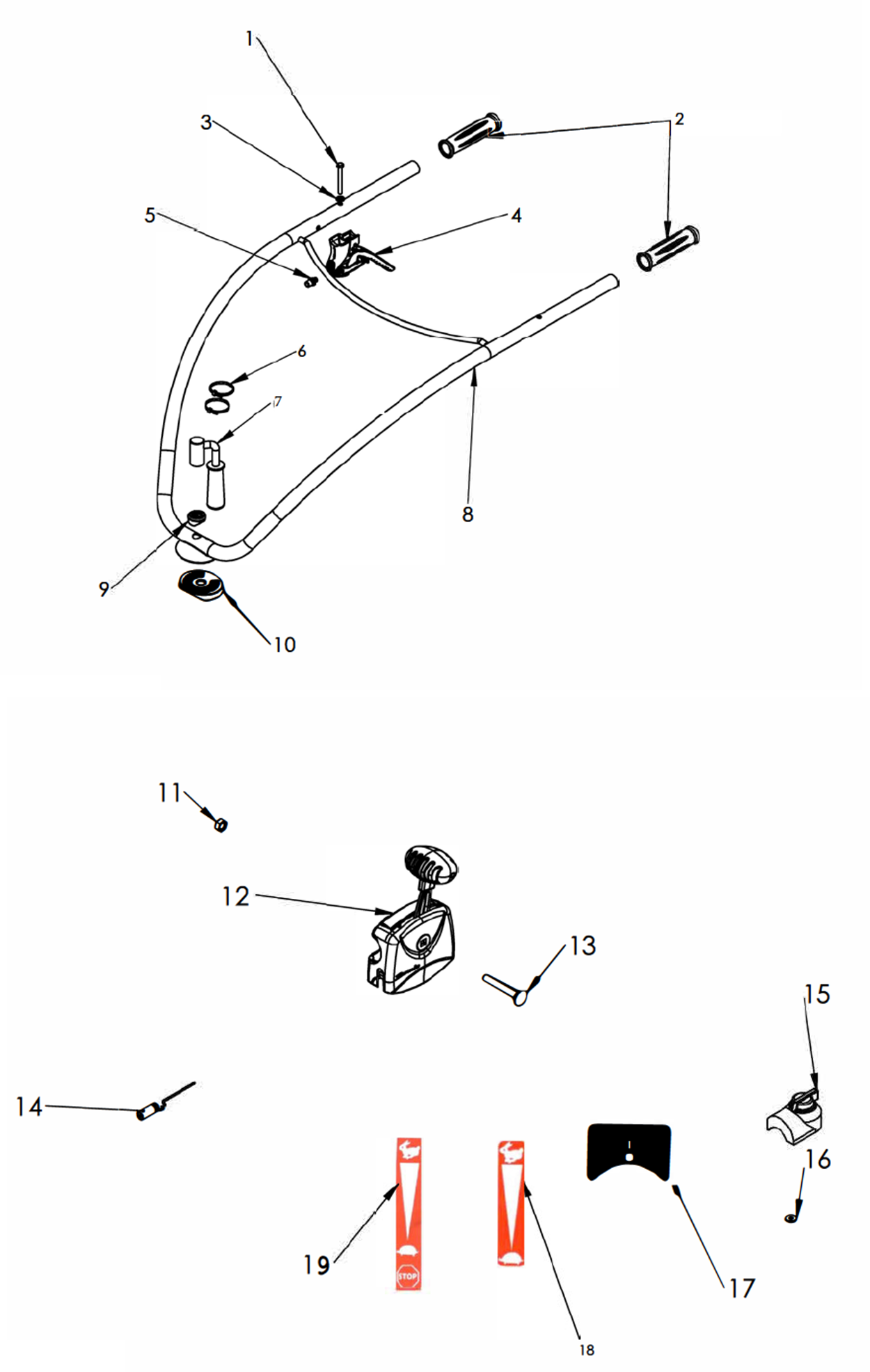

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010606 | VIS | Disponible | Voir la pièce |
| 2 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 3 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 4 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 5 | 0308020069 | Câble embr. | Non reliée | |
| 6 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 7 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 8 | 3502042703 | Guidon | Nous contacter | Voir la pièce |
| 9 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 10 | 0303000023 | RONDELLE CRANTEE | Nous contacter | Voir la pièce |
| 11 | 0300210602 | ECROU | Non reliée | |
| 12 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 13 | 0300080610 | VIS | Disponible | Voir la pièce |
| 14 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 15 | 0330062001 | INTERUPTEUR | Nous contacter | Voir la pièce |
| 16 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 17 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 18 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 19 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |

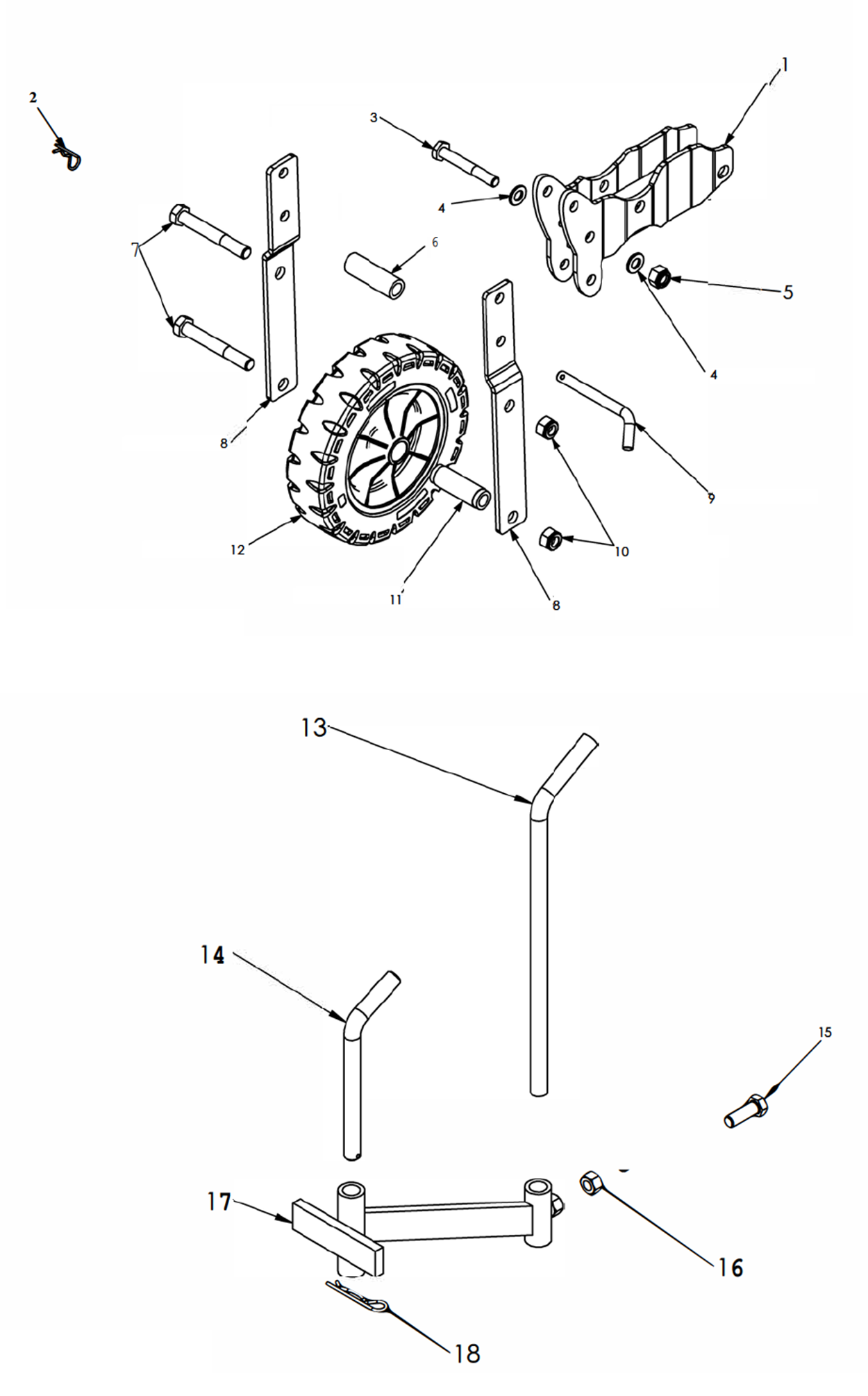

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3502040301 | Support de roue | Non reliée | |
| 2 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 3 | 0300011011 | VIS | Nous contacter | Voir la pièce |
| 4 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 4 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 5 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 6 | 0302020070 | Entretoise | Disponible | Voir la pièce |
| 7 | 0300011213 | Vis | Disponible | Voir la pièce |
| 8 | 3502020323 | TOLE SUPPORT DE ROUE | Disponible | Voir la pièce |
| 8 | 3502020323 | TOLE SUPPORT DE ROUE | Disponible | Voir la pièce |
| 9 | 0302020052 | BROCHE | Nous contacter | Voir la pièce |
| 10 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 11 | 0302020081 | Entretoise | Nous contacter | Voir la pièce |
| 12 | 0309000033 | ROUE | Non reliée | |
| 13 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
| 14 | 3502010205 | BROCHE DE BEQUILLE | Disponible | Voir la pièce |
| 15 | 0300011208 | Vis | Disponible | Voir la pièce |
| 16 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 17 | 3502010319 | CORPS DE BEQUILLE | Disponible | Voir la pièce |
| 18 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |

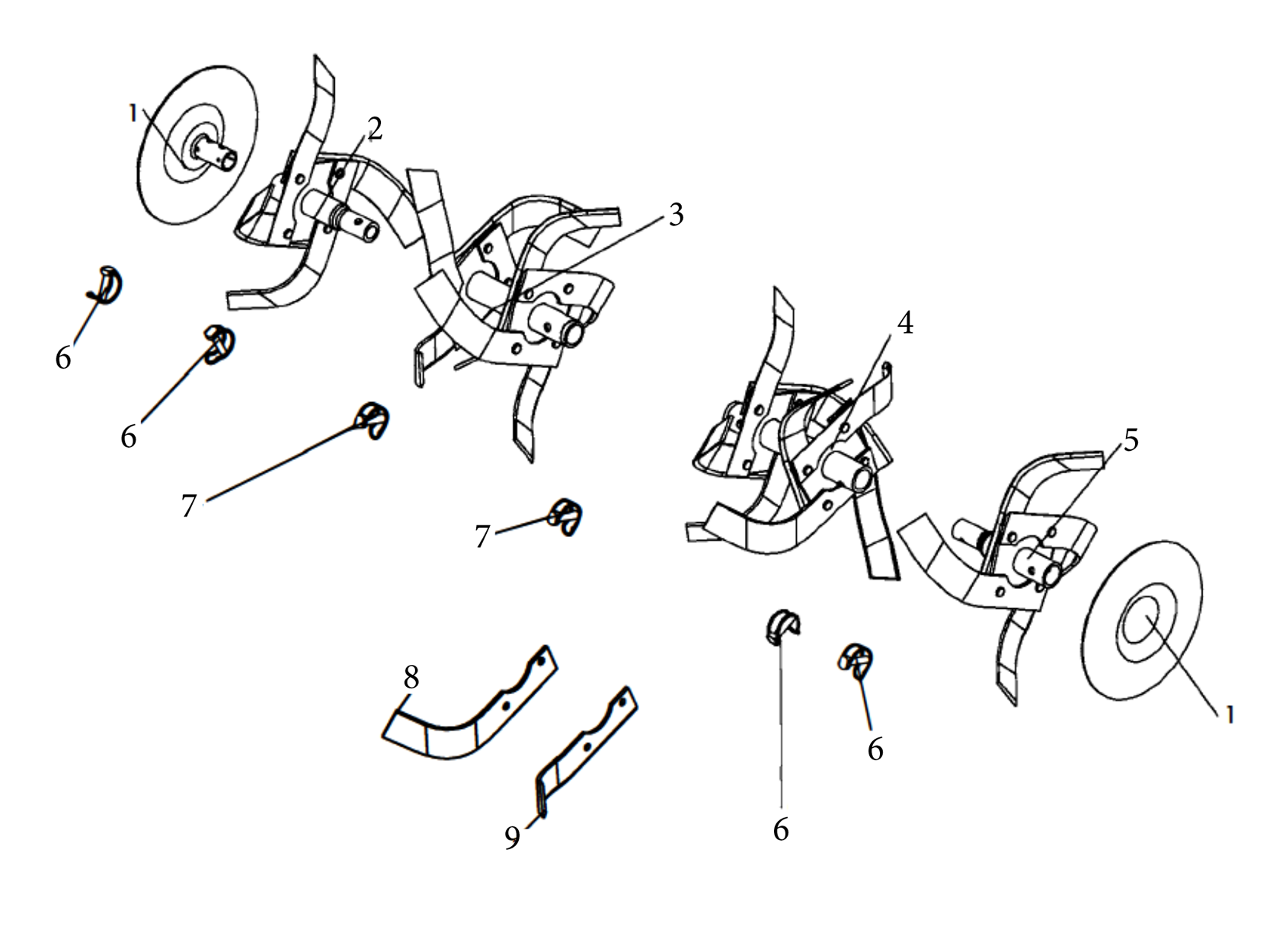

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 1 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 2 | 0320010007 | Fraise add droite | Nous contacter | Voir la pièce |
| 3 | 0320010019 | Fraise départ double droite | Nous contacter | Voir la pièce |
| 4 | 0320010020 | Fraise départ double gauche | Nous contacter | Voir la pièce |
| 5 | 0320010008 | Fraise add gauche | Nous contacter | Voir la pièce |
| 6 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 6 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 6 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 6 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 7 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 7 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 8 | 0001000029 | COUTEAU DROIT | Disponible | Voir la pièce |
| 9 | 0001000030 | COUTEAU GAUCHE | Disponible | Voir la pièce |
